电气图纸识图一、图幅分区由边框线围成的图面称为图纸的幅面。

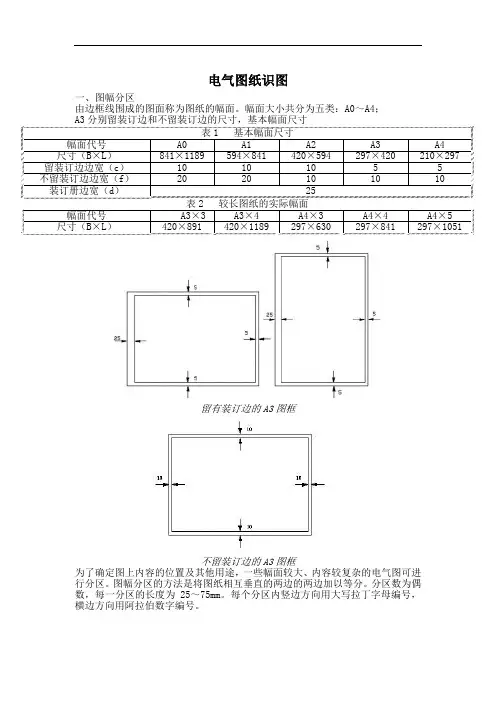

幅面大小共分为五类：A0～A4；A3分别留装订边和不留装订边的尺寸，基本幅面尺寸表1 基本幅面尺寸幅面代号A0 A1 A2 A3 A4 尺寸（B×L）841×1189594×841420×594297×420210×297留装订边边宽（c）10 10 10 5 5不留装订边边宽（f）20 20 10 10 10装订册边宽（d）25表2 较长图纸的实际幅面幅面代号A3×3A3×4A4×3 A4×4A4×5尺寸（B×L）420×891420×1189297×630297×841297×1051留有装订边的A3图框不留装订边的A3图框为了确定图上内容的位置及其他用途，一些幅面较大、内容较复杂的电气图可进行分区。
图幅分区的方法是将图纸相互垂直的两边的两边加以等分。
分区数为偶数，每一分区的长度为25～75mm。
每个分区内竖边方向用大写拉丁字母编号，横边方向用阿拉伯数字编号。
图幅分区示意图图幅分区后相当于建立了一个坐标，分区代号用该区域的字母和阿拉伯数字表示。
如在图中，继电器线圈区号为B5，电阻的区号为C5。
2.图的布局二、图的布局图的合理布局会对正确、快速的读图带来很大影响。
图合理布局的原则是：便于绘制、易于识读、突出重点、均匀对称、清晰美观。
布局要点是：从总体到局部，从一次到二次，从主到次，从左到右，从上到下，从图形到文字。
元件的排列一般应按因果关系、动作顺序从左到右或从上到下布置。
例在图（a）、(b)中，S、K3、Q闭合后，K1动作；K1的动合触点闭合后，K2动作。
如不按这一顺序阅读则很难读懂。
（a）水平布局 (b) 垂直布局图的布局示例三、连接线是构成电气工程图的主要组成部分，连接线可分别表示导线、导线组、电缆、电力线路、信号线路、母线、总线以及用以表示某一电磁关系、功能关系等的连线。
电气识图的步骤和方法-老鬼blog（记于淮北相山）一、看电气图的一般步骤1．详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。
2．看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。
概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。
3．看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。
看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。
其次，按照先看主电路，再看辅助电路的顺序进行看图。
看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。
看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。
通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。
通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。
同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。
4．电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。
读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。
配电盘(屏)内、外电路相互连接必须通过接线端子板。
一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。
电气图纸制图规范及电气图纸的识读方法（一）一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。
广义地说表明两个或两个以上变量之间关系的曲线，用以说明系统、成套装臵或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。
二、电气图分类：1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。
2、电路图：用图形符号并按工作顺序排列，详细表示电路、设备或成套装臵的全部组成和连接关系，而不考虑其实际位臵的一种简图。
目的是便于详细理解作用原理、分析和计算电路特性。
3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。
4、逻辑图：主要用二进制逻辑（与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。
5、功能表图：表示控制系统的作用和状态的一种图。
6、等效电路图：表示理论的或理想的元件（如R、L、C）及其连接关系的一种功能图。
7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。
8、设备元件表：把成套装臵、设备和装臵中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。
9、端子功能图：表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。
10、接线图或接线表：表示成套装臵、设备或装臵的连接关系，用以进行接线和检查的一种简图或表格。
⑴单元接线图或单元接线表：表示成套装臵或设备中一个结构单元内的连接关系的一种接线图或接线表。
（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装臵或设备的不同单元之间连接关系的一种接图或接线表。
（线缆接线图或接线表）⑶端子接线图或端子接线表：表示成套装臵或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表。
