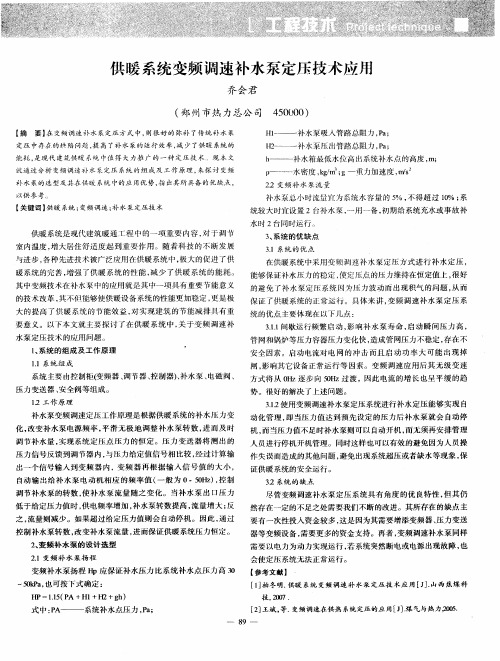

供暖系统变频调速补水泵定压技术应用
随着科技的发展和人们生活水平的提高，供暖系统在现代建筑中扮演着越来越重要的角色。
在供暖系统中，变频调速补水泵定压技术的应用，可以有效提高供暖系统的稳定性和节能效果，为人们提供舒适的室内温度，同时也降低了能源消耗，更环保。
传统的供暖系统中，水泵往往以固定频率运行，工作效率低，消耗的能源也高，而且在系统运行时往往存在着频繁开启关闭的情况，造成能源浪费。
而采用变频调速补水泵定压技术的供暖系统，可以根据室内温度的变化和系统负荷的不同，动态调节水泵的运行频率和流量，实现系统的自动匹配，提高了供水的稳定性和均匀性，同时也大大降低了系统运行时的能耗，极大地节约了能源。
1. 提高了系统的稳定性
采用变频调速补水泵定压技术的供暖系统可以根据室内温度的变化智能调整水泵的运行频率和流量，保持室内温度的稳定性，提高了供暖系统的舒适性，为用户提供了更加舒适的室内环境。
4. 降低了系统的维护成本
采用变频调速补水泵定压技术的供暖系统能够有效降低系统的能耗，并且对水泵的启停频率和运行状况进行智能控制，延长了水泵的使用寿命，降低了系统的维护成本，为用户节省了维护成本。
三、变频调速补水泵定压技术的未来发展趋势
随着能源消耗和环保问题日益凸显，变频调速补水泵定压技术在供暖系统中的应用前景广阔。
未来，随着技术的不断进步，变频调速补水泵定压技术将更加智能化，通过与智能化控制系统结合，实现对供暖系统的远程监控和精准调节，进一步提高了供暖系统的能效和稳定性。
随着节能环保理念的普及和人们对舒适生活质量的需求不断提高，变频调速补水泵定压技术将会得到更广泛的应用，不仅在供暖系统中，还在空调、给排水系统等领域得到应用，为人们提供更加舒适、节能、环保的生活环境。

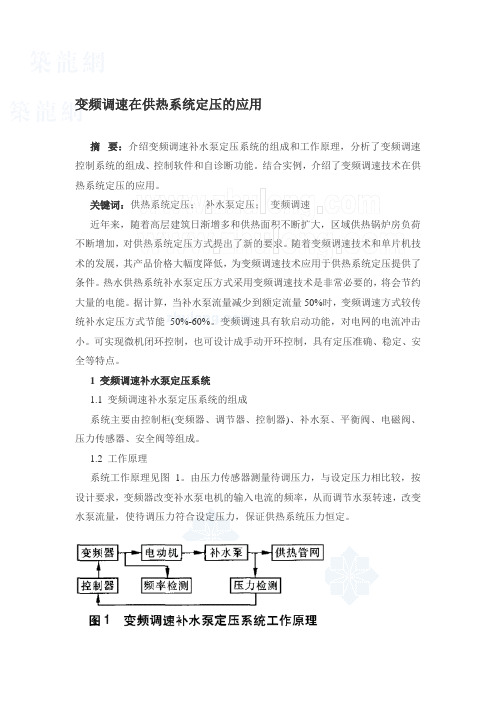

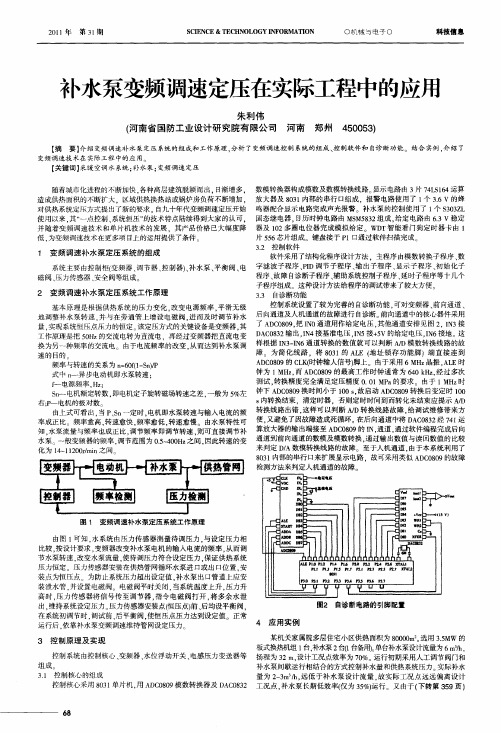

变频调速在供热系统定压的应用摘要：介绍变频调速补水泵定压系统的组成和工作原理，分析了变频调速控制系统的组成、控制软件和自诊断功能。
结合实例，介绍了变频调速技术在供热系统定压的应用。
关键词：供热系统定压；补水泵定压；变频调速近年来，随着高层建筑日渐增多和供热面积不断扩大，区域供热锅炉房负荷不断增加，对供热系统定压方式提出了新的要求。
随着变频调速技术和单片机技术的发展，其产品价格大幅度降低，为变频调速技术应用于供热系统定压提供了条件。
热水供热系统补水泵定压方式采用变频调速技术是非常必要的，将会节约大量的电能。
据计算，当补水泵流量减少到额定流量50%时，变频调速方式较传统补水定压方式节能50%-60%。
变频调速具有软启动功能，对电网的电流冲击小。
可实现微机闭环控制，也可设计成手动开环控制，具有定压准确、稳定、安全等特点。
1 变频调速补水泵定压系统1.1 变频调速补水泵定压系统的组成系统主要由控制柜(变频器、调节器、控制器)、补水泵、平衡阀、电磁阀、压力传感器、安全阀等组成。
1.2 工作原理系统工作原理见图1。
由压力传感器测量待调压力，与设定压力相比较，按设计要求，变频器改变补水泵电机的输入电流的频率，从而调节水泵转速，改变水泵流量，使待调压力符合设定压力，保证供热系统压力恒定。
压力传感器安装在供热管网循环水泵进口或出口位置，安装点为恒压点。
为防止系统压力超出设定值，补水泵出口管道上应安装泄水管，并设置电磁阀。
电磁阀平时关闭，当系统温度上升，压力升高时，压力传感器将信号传至调节器，指令电磁阀打开，将多余水泄出，维持系统设定压力。
压力传感器安装点(恒压点)前、后均设平衡阀，在系统初调节时，调试前、后平衡阀，使恒压点压力达到设定值。
正常运行后，依靠补水泵变频调速维持管网设定压力。
2 控制原理及实现控制系统由控制核心、Sanken suff-552变频器、水位浮动开关、电感压力变送器等组成。
2.1 控制核心的组成控制核心采用8031单片机，用ADC0809模数转换器及DAC0832数模转换器构成模数及数模转换线路。
供暖系统变频调速补水泵定压技术应用随着科技的不断进步，供暖系统在节能、环保、舒适性等方面都有了新的发展与突破。
变频调速补水泵定压技术作为供暖系统的重要装备之一，应用也越来越广泛，对于提高供暖系统的运行效率、节能降耗起着重要的作用。
本文将就变频调速补水泵定压技术的应用进行详细介绍和分析。
一、变频调速补水泵定压技术的原理变频调速补水泵定压技术是通过变频器对补水泵进行调速，通过控制补水泵的转速来调节供暖系统的压力，使其始终保持在设定的工作压力范围内。
这一技术主要原理是根据供暖系统的实际需求，通过控制补水泵的转速，使其能够自动调节输出流量，进而保持供暖系统内的压力恒定。
这样不仅能够提高供暖系统的稳定性和可靠性，还可以实现节能减排的目的。
1. 提高供暖系统的稳定性和可靠性2. 实现节能减排与降低运行成本采用变频调速补水泵定压技术可以有效地降低供暖系统的运行能耗，进而实现节能减排与降低运行成本的目的。
由于补水泵在不同场合下对流量的需求并不相同，因此采用传统的变频调速方式可以更好地适应实际运行需求，从而有效地降低设备的运行能耗。
通过变频调速补水泵定压技术还可以实现对系统运行状态的实时监测与控制，进一步提高了设备的运行效率和节能性能。
3. 舒适性提升随着供暖系统对节能、环保、舒适性等方面要求的不断提高，变频调速补水泵定压技术在未来的应用前景也将更加广阔。
在未来的发展中，变频调速补水泵定压技术将更加注重智能化与自动化控制，可以实现对供暖系统的实时监测和智能调控，进一步提高了设备的运行效率和节能性能。
随着新型材料与新工艺的应用，也将推动变频调速补水泵定压技术的发展，使其在降低运行成本、提高设备可靠性、延长设备寿命等方面也取得更大的突破。
供暖系统变频调速补水泵定压技术应用
供暖系统变频调速补水泵定压技术是一种应用于供暖系统中的先进技术，可以有效地提高供暖系统的运行效率和供暖品质。
下面将详细介绍该技术的应用。
我们需要了解什么是供暖系统变频调速补水泵定压技术。
供暖系统中的补水泵是供暖水循环的重要组成部分，其作用是为供暖系统提供足够的循环水流。
传统的补水泵通常采用定速运行，固定输出水流量，这样容易造成系统压力不稳定，水流量无法随系统负荷的变化而调节。
而变频调速补水泵定压技术采用电子调速器控制补水泵的转速，根据供暖系统的需求自动调节补水泵的输出水流量，以达到系统压力稳定的目的。
该技术可以根据系统的负荷情况自动调节补水泵的能耗，从而提高供暖系统的运行效率。
传统的补水泵通常采用定速运行，当系统负荷较低时，补水泵的输出水流量较大，能耗较高；而当系统负荷较高时，补水泵的输出水流量较小，能耗较低。
而变频调速补水泵定压技术根据系统的负荷变化来调节补水泵的转速，使得补水泵的能耗随着系统负荷的变化而相应调节，从而提高了供暖系统的运行效率。
供暖系统变频调速补水泵定压技术是一种先进的技术，可以提高供暖系统的运行效率和供暖品质。
该技术通过调节补水泵的转速，实时监测系统的压力变化，并根据系统负荷的变化来调节补水泵的输出水流量，从而达到供暖系统稳定压力、提高运行效率和供水质量的目的。
供暖系统变频调速补水泵定压技术应用近年来，随着节能环保理念的推广和人们对舒适生活的追求，供暖系统减少排放、提高能效已成为社会广泛关注的问题。
在供暖系统中，变频调速补水泵定压技术的应用可以有效降低系统能耗、提高系统效率、延长设备寿命、减少设备故障等问题。
下面我们就来详细介绍一下这种技术的应用。
一、供暖系统的基本工作原理供暖系统是利用锅炉热能将水加热并进行输送，将热能传递给室内空气来达到暖房的目的。
在供暖系统中，由于水的密度较大，所以在输送过程中需要使用泵将热水输送到目的地。
而在供暖系统中，由于外界环境、室内温度等因素的影响，系统中水的压力、流量等参数都不断变化，如果泵不进行调节，则很难保证系统的供水稳定性和效率，在一定程度上会浪费能源、加速设备的损坏等问题。
因此，在供暖系统中，采用变频调速补水泵定压技术可以有效解决这些问题。
变频调速补水泵定压技术可以说是目前供暖系统中最先进的调节技术之一。
其基本工作原理是通过对补水泵的流量进行精确的调节，使得系统中的水压、流量等参数保持在设定的范围内，从而确保系统的供水稳定性和效率。
具体来说，变频调速补水泵定压技术主要是通过调节变频器、反演水表、智能控制器等器件的工作状态来实现的。
在整个补水泵的工作过程中，控制器会不断监测系统中的水压、流量等参数，并根据设定值进行调节。
当水压过低时，控制器会通过变频器对补水泵的转速进行提升，从而提高水的流量，达到系统的稳压效果。
而当水压过高时，控制器会反过来对泵的转速进行调节，降低流量，以达到稳压的目的。
同时，在这个过程中，智能控制器会对整个系统进行实时监测，并对出现的异常情况进行反馈，从而保证系统的正常工作。
三、技术的应用特点采用变频调速补水泵定压技术，可以带来很多优点：1、节能环保：采用变频控制技术，可以将泵的起动电流和运行电流降低到最小，从而节约能源。
2、稳定可靠：通过智能控制，可以使水压、流量等参数始终稳定在设定范围内，确保系统稳定可靠。
集中供热系统中补水泵定压的常用方法比较内容提示：目前建筑中的定压方式补水泵定压最为普遍和常用,而补水泵定压又分很多种,本文将对各补水泵定压方式的特点加以阐述,并做比较,可作为建设单位和设计人员设计选用时参考。
延伸阅读：膨胀罐定压补水泵定压连续补水定压间歇补水定压1引言在集中供热系统中,系统定压恒压问题关系到系统运行的稳定性、系统的满水度、系统噪声等问题,而且影响局部供热效果。
以往的高位水箱定压方式虽然定压稳定,波动不大,但只适合1万m2以下,离锅炉房较近,建筑高度不超过30m的建筑物。
对于大型建筑,利用补水泵定压更合理,补水泵定压方式又分很多种,如何根据不同的工程,来合理选择补水泵定压方式,本文详细介绍其特点,并做比较。
（参考《》）2补水泵定压的几种方式⑴按照补水运行时间分为:①补给水泵连续补水定压方式;②补给水泵间歇补水定压方式。
⑵按照补水定压点的位置设置分为:①补给水泵补水定压点设在循环水泵入口处的定压方式;②补给水泵补水定压点设在旁通管处的定压方式。
⑶按照补水定压点的控制方法分为:①补给水泵与压力调节阀联合控制;②补给水泵与电接点式压力表联合控制;③低位膨胀罐定压;④变频定压,即大小补给水泵交替工作的定压方式;⑤数字定压。
3各种补水泵定压方式的比较及其特点3.1补给水泵连续补水定压方式⑴优点:①系统运行安全可靠;②适合供热面积大,供水温度高的供热系统;③减少建筑物的承重。
⑵缺点:耗电大。
补给水泵连续补水定压方式适合系统规模较大的供热系统中,供水温度较高的场合。
如图1所示,定压点设在网路循环水泵5的吸入端,利用压力调节阀6来保持定压点恒定的压力。
当定压点的压力升高时,作用在调节阀膜室上的压力增大,阀芯向下移动,阀孔流动截面减小,补给水量减少,直到阀后压力等于定压点控制的压力值为止,相反过程的作用原理相同。
3.2补给水泵间歇补水定压方式⑴优点:①比连续补水定压方式较省电,设备简单;②减少建筑物的承重。
浅谈补水泵扬程定压在热水采暖系统中的应用摘要：在热水采暖系统中，系统漏水、丢水是不可避免的。
为此各采暖系统均应安装补水定压装置，使其系统充满水，并根据供水温度，维持一定的压力，避免汽化，但又不能超过散热器的工作压力。
否则将超压损坏散热器，造成运行事故。
这就涉及到定压问题。
本论文着重阐述了恒压式水泵补水定压在热水采暖系统中的应用。
根据不同采暖系统的特点，选用适当的定压方式对某些方式略加改动，以适应本采暖系统的需要。
可达到投资低，运行平稳，节省人力物力的目的。
为企业降低成本，增加效益。
关键词：热水采暖系统补水定压装置恒压式补水泵在热水采暖系统中，系统漏水，丢水是不可避免的。
为此各采暖系统均应安装补水定压装置，使其系统充满水，并根据供水温度，维持一定的压力，避免汽化，但又不能超过散热器的工作压力，否则将超压损坏散热器，造成运行事故。
这就涉及到定压问题，根据不同采暖系统的特点，选用适当的定压方式或对某些方式略加改动，以适应于本采暖系统的需要，可达到初投资低，运行平稳，节省人力物力的目的。
根据专用汽车厂的实际情况，采用恒压式水泵补水定压效果比较理想。
该厂低温采暖系统于一九八八年投入运行，采用汽-水换热方式，系统补水靠人工手动操作，经常出现系统缺水造成最高供热系统末端不热问题，有时因补水超压导致散热器破裂，不但造成一定的经济损失，还加大了维修人员的工作量。
一九九零年我们着手解决这一问题，由于电接点压力表安装简单，费用低，所以，首先选用了电接点压力表，尽管电气方面采取了一些措施，但由于补水泵频繁启动，特别是水膨胀后，使系统压力波动，表针与上、下限触点频频接触，触点很快烧坏，也曾发生过超压事故。
因此，我们采用只接表上限来控制超压，下限不接人工手动，虽然解决了系统补水时超压问题，但最高采暖系统末端缺水，冷热不均问题还没有解决。
为解决这一问题，我们计划选用采暖稳压器，由于适应于我们系统的每套约6万元，且占用空间较大，相应土建工程及系统工艺管线都需要改动，其总费用需10万余元。

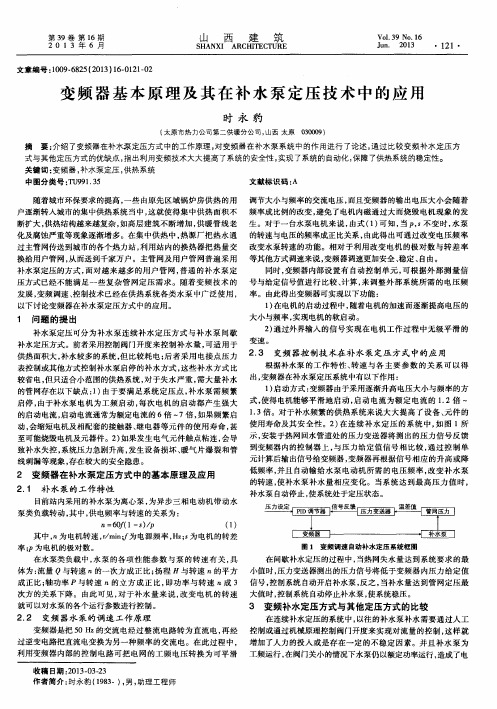

供暖系统变频调速补水泵定压技术应用
随着经济和科技水平的快速发展，进入新时代后，随着城市化进程的深入，人们生活质量逐渐提高，这也使得能源消耗逐渐成为了限制我国经济健康发展的一个重要因素。
目前，水泵、风机中的电动机大部分都是非调速性的电动机，若将其改成调速电动机，那么就能够达到理想节能效果，因此，必须了解变频技术节能原理与优点，并加强对其的运用，从而有效解决能源不足问题。
空调系统大部分时间在部分负荷工况下运行，若空调水系统按设计水流量运行，必然会导致空调水系统大部分时间在小温差、大流量工况下运行，浪费大量的不必要的电能。
随着对水泵变频节能的推广越来越多，有必要对使用变频泵的实际节电率进行分析，以判断其节能效果是否显著。
标签：高压变频器；补水泵；节能
引言
基于一级泵系统（冷源侧定流量末端变流量），对不同热负荷、冷负荷比例下空气源热泵空调水系统中循环水泵的选型进行了探讨，并对具体工程实例中循环水泵的选型进行了计算。
结果表明，空气源热泵空调水系统，需根据制冷、制热工况下系统的水流量决定循环水泵采用一套定速水泵、采用一套变频调速水泵还是分设冷热水循环水泵。
1变频技术的优点
变频技术具有以下四方面优点：首先，对电机启动电流进行控制。
在直接启动工频电机时，启动的电流会超出额定电流，通常情况下是比额定电流高出4到7倍，而这也就会使电阻绕机电应力大幅增加并导致热量的产生，会减少电机的使用寿命。
而变频技术的运用则可以实现电机的零电压、零速启动。
只要将电压与频率联系起来，变频器就能够通过矢量控制方法或者是WF来带动负载，并完成相应工作。
通过这一方式，不仅可以使电机启动电流大幅度下降，还能够促进绕组承受能力的提升，从而增加电机使用寿命并减少维护成本。
其次，降低电压波动。
在启动电机时，不仅电流会增加，电压也会出现较大波动。
其中电机启动功率的大小与配电网容量对电压下降程度起着决定性作用。
同时，电压的下降也会给电压敏感设备带来不良影响，如故障跳闸或者是接触器、传感器、咒机以及接近开关等出现错误。
但是，在使用变频技术之后，因为电机可以实现零压力、零频启动，所以可以有效避免电压下降问题的出现。
再次，变频技术可以实现电机与风机的低速运行，减少其受到的磨损并降低噪音，从而延长二者额使用寿命。
最后，节能效果较好。
因为能耗和电机转速之间成立方比，所以，在运用变频技术之后，可以节省大量成本。
2水泵节能原理
在对水泵进行设计时，设计人员会在综合考虑用戶平均消耗量总和的基础
上，合理设计其容量，并根据额定用量来明确水泵类型。
但是，在实际运行过程中，用户需求量会在天气和气候等的影响下出现变化，并导致水压力与流量的变化，所以，必须对水泵进行调节。
以往给水调节主要是运用管路压力调节阀来完成节流调节，但是这种方式不仅不会减少对电能的消耗，还有着较大的扰动范围。
若是使用分布式的水泵系统，那么在变频技术的作用下，则不需要安装调节阀门就可以完成节流调节。
在离心泵中，流量Q和转速n之间成正比例，即Q1/Q=n1/n2；扬程H和转速n的二次方也成正比例，即H1/H2=n12/n22；而轴功率N则是和转速三次方之间成正比例，即N1/N2=n13/n23。
同时，异步电动机的转速公式是n=60f（1-s）/p，其中f是频率，s是转差率，p则是极对数。
由于转速和频率之间是正比例关系，所以，在频率发生变化时，转速也会相应变化。
通过这一原理的运用，变频器可以实现对水泵的节流调节。
另外，在不考虑水泵转动速度下降导致效率降低的情况下，通过上述公式可知，在流量Q下降到Q1后，水泵转速、压力以及电机功率等都会呈现不同程度的下降。
由此看来，将变频技术运用到水泵中可以实现有效节能。
3水泵变频运行实际节能效果
3.1变频调速改造设计
供暖的洗选工作量很大，生产用水都需要及时供应，因为原有的循环水泵主要采用的是“一用一备”的供水模式，如果每台水泵都配备变频装置需花费的成本过高，且运行效率低，所以采用“一拖二”变频调速装置，这次改造中将保留了原先的软启动装置，并与变频器一起对电机进行控制。
对变频装置进行检修的过程中，能够手动操作开关，切断主回路电源，确保了工作人员的生命安全；如果变频器出现安全故障，同样可以手动控制开关，将变频装置隔离开，使工频电源正常运行，保障安全、高效生产。
经现场试验，将阀门开到最大，电机变频装置设置成最小频率38Hz，主要是为了有效控制水泵的最小扬程，使其满足供暖循环水供应的实际需求。
为了使水泵供水更为稳定，在供水期间将回流阀关闭，使用水位闭环控制方式，并在主厂房水箱内壁装上液位感应装置，通过变频器自动调节功能，当水位在预设高度时，变频器频率就会迅速下降，水泵处于低速运行状态；达到高水位时，自动降低转速。
同时，将水位信息立即传输至控制柜，便于操作人员全面了解液位情况。
通过这样方式，能够使循环水箱中的水量保持不变，实现恒量动态平衡。
3.2解决方法
根据制冷/制热设计工况下空调水系统管网的流量和阻力损失，可采取水泵调节流量或分设冷热水泵来保证水泵在高效区运行。
单台水泵流量调节方法有节流调节、变速调节两种方式，节流调节通过改变水泵出口管路上阀门的开度，使工况点发生变化，利用节流过程中的压力损失使流量减少，水泵效率降低，输送单位流量的功耗增大，一般不建议采用此种方式。
变速调节一般通过变频，改变水泵转速，使流量适应系统的变化，水泵效率不变，功率下降，节能效果明显，一般建议采用此种方式。
因此，若制热工况下流量与制冷工况下流量的比值小于0.5，建议分设冷热水泵，使水泵流量、扬程适应系统流量的变化；若制热工况
下流量与制冷工况下流量的比值在0.5-0.9之间，可采用变频调速方法使水泵流量、扬程适应系统流量的变化；若制热工况下流量与制冷工况下流量的比值在0.9-1.0之间，可仅设一套循环水泵。
结语
进入新时代后，随着城市化进程的深入，人们生活质量逐渐提高，这也使得能源消耗逐渐成为了限制我国经济健康发展的一个重要因素。
目前，水泵、风机中的电动机大部分都是非调速性的电动机，若将其改成调速电动机，那么就能够达到理想节能效果，因此，空气源热泵空调水系统中循环水泵的选型，需根据制热工况下流量与制冷工况下流量的比值具体确定。
若制热工况下流量与制冷工况下流量的比值小于0.5，建议分设冷热水泵，使水泵流量、扬程适应系统流量的变化；若制热工况下流量与制冷工况下流量的比值在0.5-0.9之间，可采用变频调速方法使水泵流量、扬程适应系统流量的变化；若制热工况下流量与制冷工况下流量的比值在0.9-1.0之间，可仅设一套循环水泵。
参考文献：
[1]张德全.变频技术在电厂泵与风机中的运用综述[J].变频器世界，2018（06）：51-54.
[2]程丽娟，程丽娟.变频技术在火电厂的泵与风机中的应用[J].电子世界，2017（20）：169+171.
[3]宋晓芳.论工业电气自动化控制中变频调速技术的应用[J].课程教育研究，2017（34）：281，288.
[4]王雅坤.论工业电气自动化控制中变频调速技术的应用[J].魅力中国，2017（15）：214.
[5]朱娟娟.刍议工业电气自动化控制中变频调速技术的应用[J].企业技术开发（下半月），2014（18）：60，70.。
