项目二认识液压泵一、教学目标1.了解液压泵的基本参数概念。
2.掌握液压泵的工作原理。
3.了解各类液压泵的优缺点及应用二、课时分配本章共4个任务，本章安排12课时。
三、教学重点通过本章的学习，能了解叶片泵的分类，掌握叶片泵的工作原理以及了解各类叶片泵的优缺点及应用。
四、教学难点1.了解柱塞泵的分类。
2.掌握柱塞泵的工作原理。
3.了解各类柱塞泵的优缺点及应用五、课后作业完成课后习题。

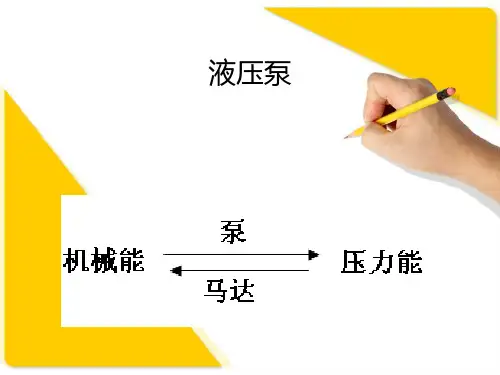

六、教学过程和组织任务一液压泵基础知识知识储备一、液压泵的工作原理液压泵作为液压系统的动力元件,它把原动机输入的机械能转变成液压能输出,即向整个系统提供具有一定压力的油液。
偏心轮6被其他动力（如电动机）带动旋转时，柱塞5在缸体4中往复移动。
当柱塞向下移动时，密封油腔a的容积逐渐增大，产生局部真空，油箱中的油液在大气压力作用下顶开单向阀1进入油腔a，完成泵的吸油过程。
当柱塞向上移动时，油腔a的容积变小，油腔中的油液使单向阀1切断与油箱的通路，并顶开单向阀3进入系统中，完成压油过程。
偏心轮不断旋转，泵就不断地吸油和压油。
容积式液压泵正常工作必须具备的条件如下：（1）具有密封容积。
（2）密封容积能交替变化。
（3）应有配流装置。
（4）吸油过程中油箱必须和大气相通。
二、液压泵的性能参数1．液压泵的压力液压泵的压力有工作压力和额定压力：是指液压泵在实际工作时输出油液的压力，其大小取决于（1）工作压力Pp工作负载。
（2）额定压力P是指泵在正常工作条件下允许达到的最大工作压力。
n由于液压传动的用途不同，各种液压系统所需的压力不同，为了便于液压元件的设计、制造和使用，液压泵的压力可分为几个不同的等级。
2．液压泵的排量是指不考虑泄漏情况下泵轴转一周所排出的油液体积，常用单位为排量VpmL/r或cm3/r，其大小取决于泵的密封容积的变化值。
3．流量流量是指泵在单位时间内输出的油液体积。
流量按工作条件的不同，有理论流量、实际流量和额定流量之分。
液压泵的知识一、泵的定义泵是输送液体或使液体增压的机械。
它将原动机的机械能或其他外部能量传送给液体,使液体能量增加。
二、泵的主要用途泵主要用来输送液体包括水、油、酸碱液、乳化液、悬乳液和液态金属等，也可输送液体、气体混合物以及含悬浮固体物的液体。
三、泵的发展简史水的提升对于人类生活和生产都十分重要。
古代就已有各种提水器具，例如埃及的链泵(公元前17世纪)，中国的桔槔(公元前17世纪)、辘轳(公元前11世纪)和水车(公元1世纪)。
比较著名的还有公元前三世纪，阿基米德发明的螺旋杆，可以平稳连续地将水提至几米高处，其原理仍为现代螺杆泵所利用。
公元前200年左右，古希腊工匠克特西比乌斯发明的灭火泵是一种最原始的活塞泵，已具备典型活塞泵的主要元件，但活塞泵只是在出现了蒸汽机之后才得到迅速发展。
1840～1850年，美国沃辛顿发明泵缸和蒸汽缸对置的，蒸汽直接作用的活塞泵，标志着现代活塞泵的形成。
19世纪是活塞泵发展的高潮时期，当时已用于水压机等多种机械中。
然而随着需水量的剧增，从20世纪20年代起，低速的、流量受到很大限制的活塞泵逐渐被高速的离心泵和回转泵所代替。
但是在高压小流量领域往复泵仍占有主要地位，尤其是隔膜泵、柱塞泵独具优点，应用日益增多。
回转泵的出现与工业上对液体输送的要求日益多样化有关。
早在1588年就有了关于四叶片滑片泵的记载，以后陆续出现了其他各种回转泵，但直到19世纪回转泵仍存在泄漏大、磨损大和效率低等缺点。
20世纪初，人们解决了转子润滑和密封等问题，并采用高速电动机驱动，适合较高压力、中小流量和各种粘性液体的回转泵才得到迅速发展。
回转泵的类型和适宜输送的液体种类之多为其他各类泵所不及。
利用离心力输水的想法最早出现在列奥纳多达芬奇所作的草图中。
1689年，法国物理学家帕潘发明了四叶片叶轮的蜗壳离心泵。
但更接近于现代离心泵的，则是1818年在美国出现的具有径向直叶片、半开式双吸叶轮和蜗壳的所谓马萨诸塞泵。

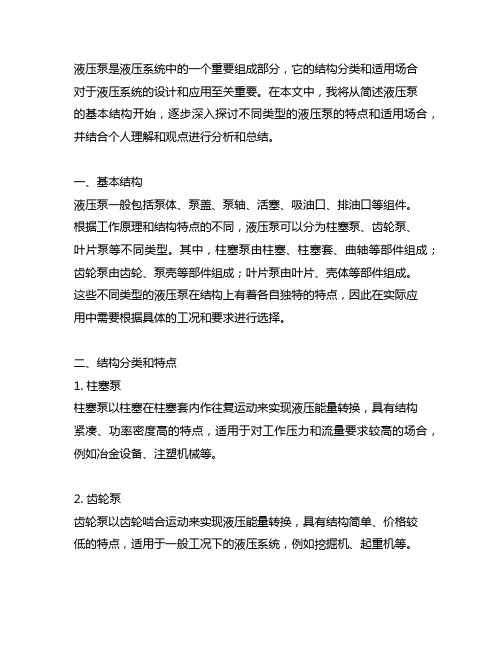

液压泵是液压系统中的一个重要组成部分，它的结构分类和适用场合对于液压系统的设计和应用至关重要。
在本文中，我将从简述液压泵的基本结构开始，逐步深入探讨不同类型的液压泵的特点和适用场合，并结合个人理解和观点进行分析和总结。
一、基本结构液压泵一般包括泵体、泵盖、泵轴、活塞、吸油口、排油口等组件。
根据工作原理和结构特点的不同，液压泵可以分为柱塞泵、齿轮泵、叶片泵等不同类型。
其中，柱塞泵由柱塞、柱塞套、曲轴等部件组成；齿轮泵由齿轮、泵壳等部件组成；叶片泵由叶片、壳体等部件组成。
这些不同类型的液压泵在结构上有着各自独特的特点，因此在实际应用中需要根据具体的工况和要求进行选择。
二、结构分类和特点1. 柱塞泵柱塞泵以柱塞在柱塞套内作往复运动来实现液压能量转换，具有结构紧凑、功率密度高的特点，适用于对工作压力和流量要求较高的场合，例如冶金设备、注塑机械等。
2. 齿轮泵齿轮泵以齿轮啮合运动来实现液压能量转换，具有结构简单、价格较低的特点，适用于一般工况下的液压系统，例如挖掘机、起重机等。
3. 叶片泵叶片泵以叶片在叶片槽内作往复运动来实现液压能量转换，具有噪音低、容积效率高的特点，适用于对液压系统噪音和体积要求较高的场合，例如航空设备、飞机起落架等。
三、适用场合根据液压泵的结构特点和适用范围，可以针对不同工况和要求进行选择和应用。
对于工作压力和流量要求较高的场合，柱塞泵是一个比较理想的选择；对于一般工况下的液压系统，齿轮泵具有性价比较高的优势；对于对噪音和体积要求较高的场合，叶片泵是一个比较合适的选择。
个人观点和总结在实际应用中，液压泵的选择必须考虑到具体的工况和要求，不同类型的液压泵具有各自独特的优势和特点，因此需要根据实际情况进行合理的选择。
液压泵作为液压系统中的一个重要组成部分，对于系统的性能和稳定性有着重要的影响，因此在选择和应用液压泵时需要谨慎对待，确保其在系统中发挥最佳的作用。
通过本文的学习和分析，相信读者对液压泵的结构分类和适用场合有了更深入的理解和认识。
工程机械液压泵知识点总结一、液压泵的概述液压泵是一种将液体压力能转换为机械能的装置，广泛应用于工程机械领域。
液压泵主要用于提供工程机械液压系统的动力能源，将机械能转换为液体压力能够有效地实现液压系统的动力传递和工作执行。
液压泵在工程机械中具有重要的作用，大大提高了工程机械的工作效率和精度。
二、液压泵的分类液压泵根据其工作原理和结构特点的不同可以分为很多种类。
常见的液压泵主要有齿轮泵、叶片泵、柱塞泵和螺杆泵等。
1. 齿轮泵齿轮泵是利用齿轮的旋转来吸入液体和输出液体的一种液压泵，主要由一个或多个相互啮合的齿轮和泵壳组成。
齿轮泵的工作原理是通过齿轮的旋转运动，将液体从吸入口吸入然后输出到排液口，并且其出口压力稳定，适用于中低压力下的工作环境。
2. 叶片泵叶片泵是一种利用转子叶片在泵体内旋转产生吸入和排出液体的一种液压泵，主要由转子、叶片和外壳组成。
叶片泵的工作原理是利用转子叶片在旋转时，使得液体在泵体内产生旋转运动，从而实现液体的吸入和排出。
叶片泵适用于高压力和高流量下的工作环境，具有输出流量大、压力高、使用寿命长的特点。
3. 柱塞泵柱塞泵是一种通过柱塞在泵体内来回运动产生吸入和排出液体的一种液压泵，主要由柱塞、缸体和阀组成。
柱塞泵的工作原理是通过柱塞在缸体内的往复运动，实现液体的吸入和排出。
柱塞泵适用于要求很高的压力和流量的工作环境，有着较高的效率和稳定性。
4. 螺杆泵螺杆泵是一种利用螺杆的旋转来将液体从吸入口吸入然后输出到排液口的一种液压泵，主要由螺杆、壳体和端盖组成。
螺杆泵的工作原理是通过螺杆的旋转，将液体从吸入口吸入然后输出到排液口，并且其输出压力稳定、流量大、噪音小，适用于中高压力下的工作环境。
三、液压泵的工作原理液压泵的工作原理是利用液体的压力能来提供工程机械液压系统的动力能源，实现液压系统的动力传递和工作执行。
其工作过程主要包括液体的吸入、压缩和排出三个过程。
1. 液体的吸入在液压泵的吸入过程中，泵的进口处形成低压区域，使得液体被吸入泵体内。
