液压泵和液压控制阀

液压传动的基本工作原理
液压传动的基本工作原理是利用液体的压力来传递力量和能量。

液压传动系统由液压泵、液压缸、液压控制阀和液压油箱等组成。

工作原理如下：
1. 液压泵负责将油液从液压油箱中抽取，并通过压力产生器产生高压油。

2. 高压油经过液压控制阀进入液压缸，使液压缸的活塞运动。

3. 活塞运动时，液压缸内的液体受到压力作用，将力量传递到执行器上，完成相应的工作，如举升重物或推动机械设备的运动。

4. 油液经过液压控制阀调节流量和压力，并流回液压油箱中，准备再次循环使用。

液压传动的优点是传递力量平稳可靠，并且可以在远距离传递力量。

此外，液压传动还可以根据需要调整液压泵的流量和压力，实现力量的调节和控制。

总结起来，液压传动利用液体的压力来传递力量和能量，通过液压泵、液压缸、液压控制阀和液压油箱等组件的配合工作，实现机械设备的运动控制。

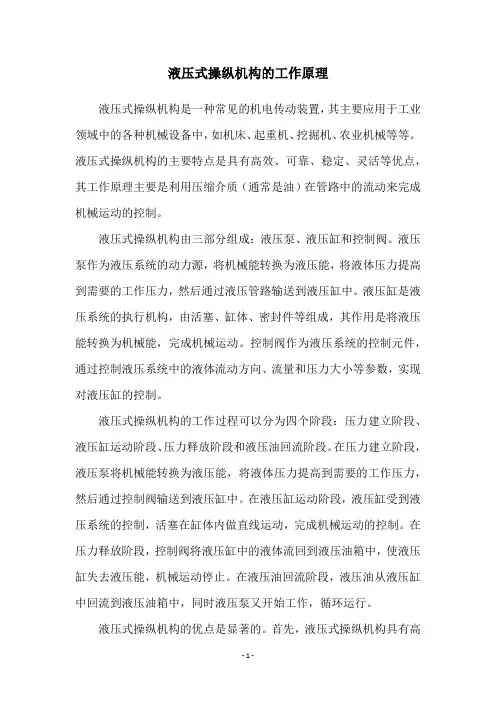

液压式操纵机构的工作原理液压式操纵机构是一种常见的机电传动装置，其主要应用于工业领域中的各种机械设备中，如机床、起重机、挖掘机、农业机械等等。

液压式操纵机构的主要特点是具有高效、可靠、稳定、灵活等优点，其工作原理主要是利用压缩介质（通常是油）在管路中的流动来完成机械运动的控制。

液压式操纵机构由三部分组成：液压泵、液压缸和控制阀。

液压泵作为液压系统的动力源，将机械能转换为液压能，将液体压力提高到需要的工作压力，然后通过液压管路输送到液压缸中。

液压缸是液压系统的执行机构，由活塞、缸体、密封件等组成，其作用是将液压能转换为机械能，完成机械运动。

控制阀作为液压系统的控制元件，通过控制液压系统中的液体流动方向、流量和压力大小等参数，实现对液压缸的控制。

液压式操纵机构的工作过程可以分为四个阶段：压力建立阶段、液压缸运动阶段、压力释放阶段和液压油回流阶段。

在压力建立阶段，液压泵将机械能转换为液压能，将液体压力提高到需要的工作压力，然后通过控制阀输送到液压缸中。

在液压缸运动阶段，液压缸受到液压系统的控制，活塞在缸体内做直线运动，完成机械运动的控制。

在压力释放阶段，控制阀将液压缸中的液体流回到液压油箱中，使液压缸失去液压能，机械运动停止。

在液压油回流阶段，液压油从液压缸中回流到液压油箱中，同时液压泵又开始工作，循环运行。

液压式操纵机构的优点是显著的。

首先，液压式操纵机构具有高效性，能够快速、准确地完成机械运动；其次，液压式操纵机构具有可靠性，液压缸受到液压系统的控制，机械运动的稳定性和精度得到了保证；再次，液压式操纵机构具有灵活性，可以通过控制阀实现对液压缸的控制，完成不同的机械运动；最后，液压式操纵机构具有稳定性，液压缸在工作过程中不会产生冲击和震动，机械设备的寿命得到了延长。

总之，液压式操纵机构是一种常见的机电传动装置，其工作原理是利用压缩介质在管路中的流动来完成机械运动的控制。

液压式操纵机构具有高效、可靠、稳定、灵活等优点，是工业领域中不可或缺的重要设备。

液压站液压系统原理液压站是一种利用液体传递能量和控制机械设备的装置。

液压站由液压泵、液压阀、加油油箱、工作油路和控制部件等组成。

液压系统原理是基于帕斯卡定律的，即压力传递原理。

液压站工作原理如下：1. 液压泵：液压泵通过转动提供液体的动能，将液体吸入泵腔并推送液压机械。

液压泵有很多类型，如齿轮泵、柱塞泵等。

液压站中常用的是柱塞泵，其工作原理是通过柱塞在气缸中上下运动，形成吸入和排出两个腔体，实现液体的吸入和推送。

2. 液压阀：液压站中的液压阀用于控制和调整液体的流量和压力。

液压阀有很多种类，分别用于不同的控制目的，如方向控制阀、溢流阀、压力阀等。

液压阀的工作原理是通过阀芯的移动来改变液体的流动方向和压力大小。

3. 加油油箱：液压站的加油油箱用于储存液体，并通过油箱上的滤网过滤杂质。

油箱还具有冷却液体的功能，通过油箱中的散热器将液体的热量散发出去，保持系统的温度稳定。

4. 工作油路：液压站的工作油路是液体传输和控制的路径，液体从泵送到执行元件(液压缸或液压马达)进行动作传输。

工作油路包括液压管道、接头、密封件和管路连接件等。

5. 控制部件：液压站的控制部件用于接收和处理来自执行元件的反馈信号，并根据需要发出控制信号，调整液压泵和液压阀的工作状态。

控制部件有很多种类，如压力开关、位置传感器、流量计等。

液压站的工作原理是基于帕斯卡定律，该定律是物理学中的一个基本定律，描述了液体在封闭容器中的压力传递机制。

帕斯卡定律表明，一个封闭容器中的液体，任何地方施加的压力都会被均匀地传递到容器的其他部分。

液压站利用这一原理，通过控制液体压力和流量，实现各种机械设备的动作传输和控制。

具有以下优点：1. 力量大：由于液体是不可压缩的，液压系统可以提供更大的力，适用于需要较大力的工作环境。

2. 灵活性高：液压系统可以通过控制液体压力和流量来实现精确的运动控制，适用于需要高精度和多功能的应用。

3. 安全可靠：液压系统的传动部件少，摩擦小，减少了机械故障的可能性。

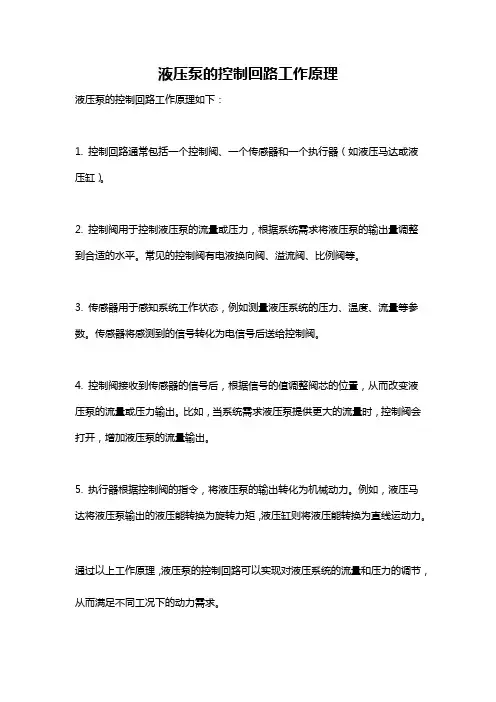

液压泵的控制回路工作原理
液压泵的控制回路工作原理如下：
1. 控制回路通常包括一个控制阀、一个传感器和一个执行器（如液压马达或液压缸）。

2. 控制阀用于控制液压泵的流量或压力，根据系统需求将液压泵的输出量调整到合适的水平。

常见的控制阀有电液换向阀、溢流阀、比例阀等。

3. 传感器用于感知系统工作状态，例如测量液压系统的压力、温度、流量等参数。

传感器将感测到的信号转化为电信号后送给控制阀。

4. 控制阀接收到传感器的信号后，根据信号的值调整阀芯的位置，从而改变液压泵的流量或压力输出。

比如，当系统需求液压泵提供更大的流量时，控制阀会打开，增加液压泵的流量输出。

5. 执行器根据控制阀的指令，将液压泵的输出转化为机械动力。

例如，液压马达将液压泵输出的液压能转换为旋转力矩，液压缸则将液压能转换为直线运动力。

通过以上工作原理，液压泵的控制回路可以实现对液压系统的流量和压力的调节，从而满足不同工况下的动力需求。

各种液压控制阀图型符号和功用一、方向控制阀：名称功用职能符号说明单向阀允许液流单向通过，反向被截止。

液控单向阀既有单向止回作用又能使阀在控制油的控制下实现阀的反向开启。

双向液压锁当两条进口油路无油压，两条出口油路被锁闭。

当一条进口油路有油压，另一条油路双向导通。

换向阀用于将两个或两个以上的油口接通或切断改变液流方向。

人力控制按扭式拉钮式按—拉式手柄式踏板式双向踏板式一般符号机械控制顶杆式可变行程式弹簧式滚轮式电气控制单作用电磁式双作用电磁式比例电磁式比例双电磁式例：三位四通Y型弹簧复位双作用电磁阀压力控制加压或卸压控制差动控制例子：三位四通O型弹簧复位液动阀先导控制加压控制液动式（外控）二级（内控内泄）电液式（外控）例子：三位四通O型外控电液阀卸压控制液动式（内泄控制）（外泄控制）电液式（外控外泄）反馈控制一般符号梭阀有两个进口和一个公共出口，在进口压力的作用下，出口自动地与其中一个进口接通的阀。

或门型与门型二、压力控制阀：名称功用职能符号说明溢流阀控制阀的进口压力的压力阀。

直动型溢流阀先导型溢流阀先导型电磁溢流阀卸荷溢流阀一般符号减压阀使流经阀的油液节流降压，以便从系统中分出油压较低的支路。

直动型减压阀先导型减压阀定比减压阀定差减压阀一般符号顺序阀用油压信号控制油路接通或隔断的阀，常用来自动控制油缸或油马达的动作顺序。

直动型直控顺序阀直动型外控顺序阀先导型顺序阀单向顺序阀（平衡阀）一般符号卸荷阀使油泵或油路卸荷（卸压），减小功率消耗。

顺序阀和先导型溢流阀都可以作为卸荷阀使用。

名称功用职能符号说明节流阀靠改变阀的开度来改变通流面积，从而控制流量，借以控制执行机构的运动速度。

不可调节流阀可调节流阀单向节流阀油压差、油温、油的状况、节流口堵塞影响流量的稳定性。

调速阀（普通型调速阀）提供稳定的流量使执行元件运动速度稳定。

普通型调速阀温度补偿型调速阀轻载时功率损耗比溢流节流阀大，油液发热程度较大。

溢流节流阀提供稳定的流量使执行元件运动速度稳定。

第八章液压原件与液压油第一节液压控制阀第二节液压泵第三节液压马达第四节液压辅助元件第五节液压油液压控制阀一、液压控制阀的功用、要求与分类作用: 对执行元件(工作机构)进行控制和调节。

分类：按工作原理分方向控制阀（液流方向）压力控制阀（压力大小）流量控制阀(流量大小)按元件数目分单体阀，组合阀（复合阀，集成式）按连接方式分螺纹连接，板式连接，阀兰连接按功能分类定制控制式，比例控制式，逻辑制式分类：单向阀，换向阀1 单向阀功能：只允许油液单向流动。

要求: 灵敏可靠，开启阻力小，止逆密封性好，无噪音。

分类：球阀，锥阀，直通式，直角式符号：单向阀1隔开油路；2组成单向平衡阀⏹单向阀开启压力一般为0.035~0.05MPa ，所以单向阀中的弹簧很软。

⏹单向阀的主要用途如下：（1）单向阀可以安装在回油路中作为背压阀。

（2）安装在液压泵出口，防止系统压力突然升高而损坏液压泵。

（3）与其它阀组合成单向控制阀。

（4）用于隔开油路之间的联系，防止油路相互干扰；液控单向阀卸载式液控单向阀中，当控制活塞上移时先顶开卸载阀的小阀芯，使主油路卸压，然后再顶开单向阀芯。

这样可大大减小控制压力，使控制压力与工作压力之比降低到4.5％。

因此可用于压力较高的场合，同时可以避免筒式阀中当控制活塞推开单向阀芯时，高压封闭回路内油液的压力将突然释放，产生巨大冲击和噪声的现象。

上述两种结构形式按其控制活塞处的泄油方式，又均有内泄式和外泄式之分。

(a)为内泄式，其控制活塞的背压腔与进油口p1相通。

带卸荷阀芯的液控单向阀(a)带卸荷阀芯的内泄式液控单向阀;(b)带卸荷阀芯的外泄式液控单向阀外泄式的活塞背压腔直接通油箱，这样反向开启时腔压就可减小p1力对控制压力的影响，从而减小。

故控制压力pK一般在反向出油较低时口压力p1采用内泄式，高压系统采用外泄式。

换向阀：利用阀芯和阀体间相对位置的不同来变换不同管路间的通断关系，实现接通、切断，或改变液流方向。

液压泵工作原理及控制方式液压泵是将液体能转化为机械能的一种设备，主要由驱动装置、工作装置和控制装置组成。

液压泵工作原理是通过动力设备（如发动机、电动机等）提供能量，使液体能够进入液压泵中，然后由液压泵将液体压力这一形式的能量转化为流量能力，将液体推动到液压系统中的工作装置。

容积式液压泵是基于改变液体容积大小来实现液体输送的原理。

容积式液压泵一般由密封腔、排液装置、供液装置和控制可调节动力部分组成。

当泵腔扩大，泵腔内部压力下降，液体通过进口进入泵腔；当泵腔缩小，泵腔内部压力升高，液体通过出口流出，从而实现液体的输送。

容积式液压泵工作稳定，输出压力稳定，适用于精密工作。

动量式液压泵是基于动量原理来实现液体输送的原理。

动量式液压泵由叶轮、压力室和中间间隔器构成。

当液体通过叶片进入压力室时，液体受到叶片的推动而增加动量；之后，液体流出压力室时，动能转化为压力能，进而使液压泵输出高压液体。

液压泵的控制方式可以分为手动控制和自动控制两种。

手动控制主要包括手动开关、手柄、脚踏板等，在操作人员的直接控制下，通过控制装置来控制液压泵的工作。

手动控制方式简单直观，操作方便，适用于一些简单的操作。

自动控制主要使用液控阀、电磁阀、伺服阀等控制装置来实现对液压泵的控制。

自动控制方式可以根据系统的需求进行调整和控制，可以实现更加精确和复杂的工作要求。

自动控制方式广泛应用于工业自动化生产线、机械装备和大型工程设备中。

总之，液压泵通过容积式或动量式原理将液体能转化为机械能，从而推动液压系统中的工作装置。

液压泵可以通过手动或自动控制方式来实现对其工作的控制。

这种工作原理和控制方式使得液压泵在许多工业领域得到广泛应用，如工程机械、航空航天、冶金、石油化工等行业。
