第4章液压控制元件在液压系统中，除需要液压泵供油和液压执行元件来驱动工作装置外，还要配备一定数量的液压控制元件，液压控制阀就是用来对液流的流动方向、压力的高低以及流量的大小进行预期的控制，以满足负载的工作要求的控制元件。

因此，液压控制阀是直接影响液压系统工作过程和工作特性的重要元件。

在液压系统中，液压控制阀（简称液压阀）是用来控制系统中油液的流动方向、调节系统压力和流量的控制元件。

借助于不同的液压阀，经过适当的组合，可以达到控制液压系统的执行元件（液压缸与液压马达）的输出力或力矩、速度与运动方向等的目的。

4.1 液压控制阀概述4.1.1液压阀的分类液压阀的分类方法很多，根据不同的用途和结构，液压阀主要分为以下几类：（1）按用途可以分为：压力控制阀（如溢流阀、顺序阀、减压阀等）、流量控制阀（如节流阀、调速阀等）、方向控制阀（如单向阀、换向阀等）三大类。

（2）按控制方式可以分为：定值或开关控制阀、比例控制阀、伺服控制阀。

（3）按操纵方式可以分为：手动阀、机动阀、电动阀、液动阀、电液动阀等。

（4）按安装形式可以分为：管式连接、板式连接、集成连接等。

为了减少液压系统中元件的数目和缩短管道长度尺寸，有时常将两个或两个以上的阀类元件安装在一个阀体内，制成结构紧凑的独立单元，这样的阀称为组合阀，如单向顺序阀、单向节流阀等。

4.1.2 对液压阀的基本要求1. 液压阀的共同点各类液压阀虽然形式不同，控制的功能各异，但各类液压阀之间总还是保持着一些基本的共同点：（1）在结构上，所有的阀都是由阀芯、阀体和驱动阀芯动作的元部件组成；（2）在工作原理上，所有的阀都是通过改变阀芯与阀体的相对位置来控制和调节液流的压力、流量及流动方向的；（3）所有阀中，通过阀口的流量与阀口通流面积的大小、阀口前后的压差有关，它们之间的关系都符合流体力学中的孔口流量公式（)q∆=），只是各种阀控制的参数各pKa(m不相同而已。

可以说，各类阀在本质上是相同的，仅仅是由于某一特点得到了特殊的发展，才演变出了各种不同类型的阀来。

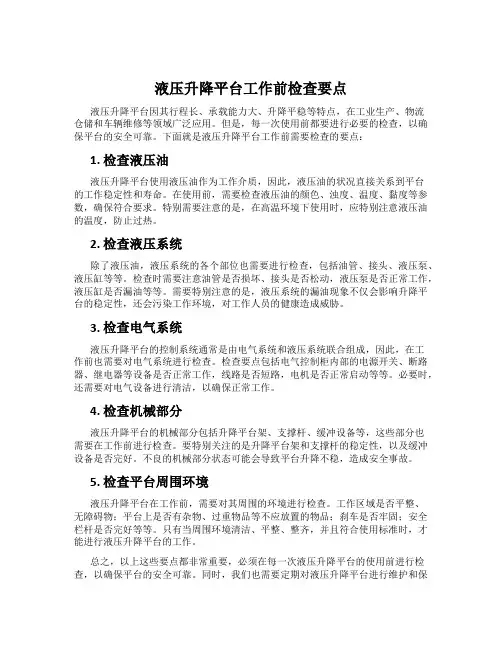

液压升降平台工作前检查要点液压升降平台因其行程长、承载能力大、升降平稳等特点，在工业生产、物流仓储和车辆维修等领域广泛应用。

但是，每一次使用前都要进行必要的检查，以确保平台的安全可靠。

下面就是液压升降平台工作前需要检查的要点：1. 检查液压油液压升降平台使用液压油作为工作介质，因此，液压油的状况直接关系到平台的工作稳定性和寿命。

在使用前，需要检查液压油的颜色、浊度、温度、黏度等参数，确保符合要求。

特别需要注意的是，在高温环境下使用时，应特别注意液压油的温度，防止过热。

2. 检查液压系统除了液压油，液压系统的各个部位也需要进行检查，包括油管、接头、液压泵、液压缸等等。

检查时需要注意油管是否损坏、接头是否松动，液压泵是否正常工作，液压缸是否漏油等等。

需要特别注意的是，液压系统的漏油现象不仅会影响升降平台的稳定性，还会污染工作环境，对工作人员的健康造成威胁。

3. 检查电气系统液压升降平台的控制系统通常是由电气系统和液压系统联合组成，因此，在工作前也需要对电气系统进行检查。

检查要点包括电气控制柜内部的电源开关、断路器、继电器等设备是否正常工作，线路是否短路，电机是否正常启动等等。

必要时，还需要对电气设备进行清洁，以确保正常工作。

4. 检查机械部分液压升降平台的机械部分包括升降平台架、支撑杆、缓冲设备等，这些部分也需要在工作前进行检查。

要特别关注的是升降平台架和支撑杆的稳定性，以及缓冲设备是否完好。

不良的机械部分状态可能会导致平台升降不稳，造成安全事故。

5. 检查平台周围环境液压升降平台在工作前，需要对其周围的环境进行检查。

工作区域是否平整、无障碍物；平台上是否有杂物、过重物品等不应放置的物品；刹车是否牢固；安全栏杆是否完好等等。

只有当周围环境清洁、平整、整齐，并且符合使用标准时，才能进行液压升降平台的工作。

总之，以上这些要点都非常重要，必须在每一次液压升降平台的使用前进行检查，以确保平台的安全可靠。

同时，我们也需要定期对液压升降平台进行维护和保养，如更换液压油、清洁机械部分、检查电气系统等等，以确保平台的长期可靠使用。

第一章 思考题和习题解注：2-6 结果与答案不同， 6-1，2结果与答案不同1.1 液压千斤顶如图1-7所示。

小活塞直径15 mm ，行程 10 mm ，大活塞直径60 mm ，重物产生的力F 2= 48 000 N ，手压杠杆比L ：l = 750：25，试求：（1）此时密封容积中的液体压力p 是多少？（2）杠杆端施加力F 1为多少时，才能举起重物？（3）在不计泄漏的情况下，杠杆上下动作一次，重物的上升高度2S 是多少？解：（1）324800017(6010)4F p A π-===⨯MPa （2）63211710(1510)4F pA π-==⨯⨯⨯⨯ N125100750l F FF L ==⨯= N （3）212121510()0.62560A S S A ===mm 答：密封容积中的液体压力p = 17MPa ，杠杆端施加力F 1 =100 N ，重物的上升高度2S =0.625 mm 。

如果小活塞摩擦力175N ，大活塞摩擦力2000N ，并且杠杆上下一次密封容积中液体外泄0.2cm 3，重复上述计算。

解：（1）3248000200017.69(6010)4F p A π-+===⨯ MPa （2）63211710(1510)4F pA π-==⨯⨯⨯⨯ N125(175)110750l F F F L =+=⨯= N （3）11220.21000.554S A S A -⨯== mm1-2 如下图所示，两液压缸的结构和尺寸均相同，无杆腔和有杆腔的面积各为1A 和2A ，122A A =，两缸承受负载1F 和2F ，且122F F =，液压泵流量为q,求并联和串联时，活塞移动速度和压力。

并联时：两缸顺序动作，缸2先动。

速度相同，qv A=。

压力由负载决定。

串联时：速度由泵的流量决定：前缸1qv A =，后缸112q v A ⨯=压力由负载决定：后缸221F p A =，前缸21111112 2.5F A F A F p A A ⨯+==1-3 液压传动系统有液压泵，液压阀、液压缸、油箱、管路等元件和辅件，还要有电动机，而电气驱动系统只要一台电动机就行了，为什么说液压传动系统的体积质量小呐？解答：在同等功率条件下，液压传动相对于机械传动，体积和质量小。

西南大学网络与继续教育学院课程代码： 0935 学年学季：20192单项选择题1、刀开关可用于不经常地对容量小于7.5kW的异步电动机进行直接起制动，这要求刀开关的额定电流不要. 1.2. 1.7. 2. 3多项选择题2、关于负载在三相交流电路中的连接，以下说法错误的是（）. 220V民用负载通常应连接在两股相线之间，且对称分布.电动机等对称负载单独按星形连接方式接入三相四线制线路中时，零线断路不会发生严故障.零线的主要作用在于使星形连接的不对称负载的一端接地.按照三角形连接各负载，不论负载是否对称，相电压总对称3、以下机床主电动机较常使用反接制动的有：（）.铣床.磨床.镗床.中型车床4、关于自动空气开关的选用原则，以下说法正确的是：（）.空开的额定工作电压大于线路可能产生的最大电压.热脱扣器的整定电流大于所控制负载的峰值电流.欠电压脱扣器的额定电压等于线路额定电压.电磁脱扣器的瞬时脱扣电流大于负载电路正常工作时的峰值电流5、以下哪些场合下，直流电动机较为适用：（）.要求起动转矩较大、调速性能较好的场合.起重机.龙门刨床.数控机床主电机6、由三相交流发电机产生的三相交流电通常具有如下哪些特点（）.三相电动势幅值相等.三相电动势频率相同.是对称电动势.相序不变7、与直流拖动相比，交流拖动的优点包括：（）.交流电动机成本相对低廉.交流电动机不存在换向器的转动速度限制.交流电动机无换向器之类经常需要保养维护的部分.在节能方面有明显优势8、控制变压器选型可以遵循的依据有：（）.依据控制线路最大工作负载所需的功率计算.依据控制线路可能出现的最低功率因数计算.依据变压器的容量应满足已吸合的电器在又起动吸合另一些电器时仍能吸合，然后结合大工作负载所需功率计算.依据控制线路所在电源端的额定电压和电流计算9、以下哪些符号代表断电延时时间继电器的延时闭合常闭触点：（）....10、YT4543型组合机床的动力滑台是一个液压传动与控制系统，该系统应该具有下述哪些组成部分？（.液压泵和电动机.执行器.控制调节装置.辅助装置11、通常，对机床主运动的控制要求包括（）.起动.停止.换向.变速12、关于视在功率、有功功率和无功功率的关系，以下正确的是：（）.变压器容量的标称值是指其视在功率.有功功率与无功功率的和即为视在功率.无功功率为视在功率乘以功率因素.有功功率为视在功率乘以功率因素13、直流电机的励磁方式是指直流电机的定子所产生的磁场的获得方式。

第1章习题答案1.1 图形符号通常是指用于图样或其他文件表示一个设备或概念的图形、标记或字符。

文字符号是用于标明电气设备、装置和元器件的名称、功能、状态和特征的，可在电器设备、装置和元器件上或其近旁使用，是用以表明电器设备、装置和元器件种类的字母代码和功能字母代码。

图形符号由符号要素、限定符号、一般符号以及常用的非电气操作控制的动作（如机械控制符号等），根据不同的具体器件情况构成。

文字符号分为基本文字符号和辅助文字符号。

1.2 电气原理图是说明电气设备工作原理的线路图。

表示各种电气设备在机械设备和电气控制柜中的实际安装位置。

电气互连图是用来表明电气设备各单元之间的接线关系的。

电气原理图中不考虑电气元件的实际安装位置和实际连线情况，只是把各元件按接线顺序用符号展开在平面图上，用直线将各元件连接起来。

电气设备安装图提供电气设备各个单元的布局和安装工作所需数据的图样。

电气互连图一般不包括单元内部的连接，着重表明电气设备外部元件的相对位置及它们之间的电气连接。

1.3 接触器主触点被卡住、触点熔焊在一起可能引起动铁心不能释放。

应立即切断电源。

1.4 中间继电器触点因为通过控制电路的电流容量较小，所以不需加装灭弧装置。

当被控电动机启动电流小于中间继电器触点的额定电流时。

1.5 电动机启动时的启动电流很大，启动时热继电器不会动作。

因为电动机启动时间短，热继电器来不及动作。

1.6 JS7－A型时间继电器电磁机构翻转180°安装后，通电延时型可以改换成断电延时型，那么这种时间继电器就具有四种类型的触点：延时闭合动合触点；延时断开动断触点；延时断开动合触点；延时闭合动断触点。

1.7 按钮互锁正、反转控制线路存在的主要问题是容易产生短路事故。

电动机正转接触器主触点因弹簧老化或剩磁的原因而延迟释放时，或者被卡住而不能释放时，如按下反转按钮，则反转接触器又得电使其主触点闭合，电源会在主电路短路。

1.10 正转和反转。

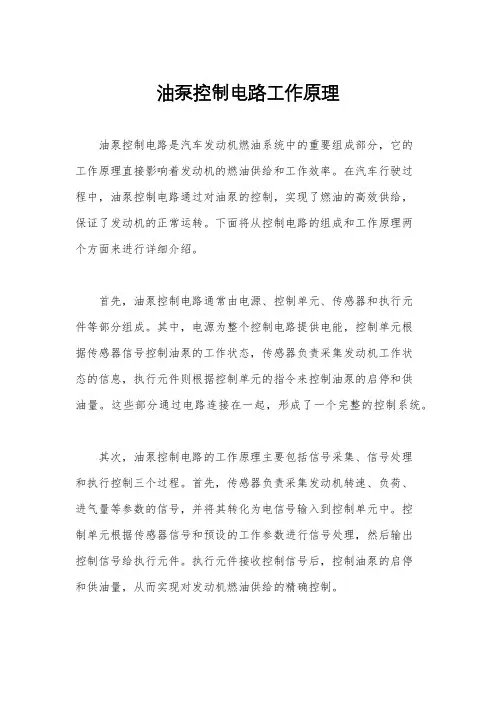

油泵控制电路工作原理油泵控制电路是汽车发动机燃油系统中的重要组成部分，它的工作原理直接影响着发动机的燃油供给和工作效率。

在汽车行驶过程中，油泵控制电路通过对油泵的控制，实现了燃油的高效供给，保证了发动机的正常运转。

下面将从控制电路的组成和工作原理两个方面来进行详细介绍。

首先，油泵控制电路通常由电源、控制单元、传感器和执行元件等部分组成。

其中，电源为整个控制电路提供电能，控制单元根据传感器信号控制油泵的工作状态，传感器负责采集发动机工作状态的信息，执行元件则根据控制单元的指令来控制油泵的启停和供油量。

这些部分通过电路连接在一起，形成了一个完整的控制系统。

其次，油泵控制电路的工作原理主要包括信号采集、信号处理和执行控制三个过程。

首先，传感器负责采集发动机转速、负荷、进气量等参数的信号，并将其转化为电信号输入到控制单元中。

控制单元根据传感器信号和预设的工作参数进行信号处理，然后输出控制信号给执行元件。

执行元件接收控制信号后，控制油泵的启停和供油量，从而实现对发动机燃油供给的精确控制。

总的来说，油泵控制电路的工作原理是通过对发动机工作状态进行实时监测和控制，以实现对燃油供给的精确调控。

通过控制电路的组成和工作原理的介绍，我们可以更加深入地了解油泵控制电路在汽车发动机燃油系统中的重要作用，以及其对发动机工作效率和环保性能的影响。

在实际应用中，油泵控制电路的稳定性和可靠性对发动机的性能和安全性有着至关重要的影响。

因此，在设计和制造油泵控制电路时，需要充分考虑各种工况下的稳定性和可靠性，并严格按照相关标准和要求进行测试和验证，以确保其在实际使用中能够稳定可靠地工作。

综上所述，油泵控制电路作为汽车发动机燃油系统中的重要组成部分，其工作原理直接关系到发动机的燃油供给和工作效率。

通过对控制电路的组成和工作原理进行详细的介绍，我们可以更好地理解其在汽车发动机燃油系统中的作用和意义，为相关技术的研发和应用提供参考和借鉴。

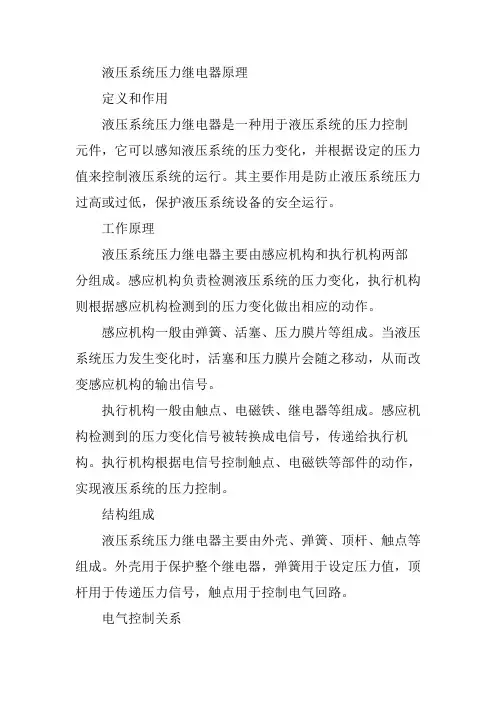

液压系统压力继电器原理定义和作用液压系统压力继电器是一种用于液压系统的压力控制元件，它可以感知液压系统的压力变化，并根据设定的压力值来控制液压系统的运行。

其主要作用是防止液压系统压力过高或过低，保护液压系统设备的安全运行。

工作原理液压系统压力继电器主要由感应机构和执行机构两部分组成。

感应机构负责检测液压系统的压力变化，执行机构则根据感应机构检测到的压力变化做出相应的动作。

感应机构一般由弹簧、活塞、压力膜片等组成。

当液压系统压力发生变化时，活塞和压力膜片会随之移动，从而改变感应机构的输出信号。

执行机构一般由触点、电磁铁、继电器等组成。

感应机构检测到的压力变化信号被转换成电信号，传递给执行机构。

执行机构根据电信号控制触点、电磁铁等部件的动作，实现液压系统的压力控制。

结构组成液压系统压力继电器主要由外壳、弹簧、顶杆、触点等组成。

外壳用于保护整个继电器，弹簧用于设定压力值，顶杆用于传递压力信号，触点用于控制电气回路。

电气控制关系液压系统压力继电器一般需要与电气控制系统配合使用。

在液压系统中，压力继电器的输出信号通常被传递给电气控制系统，用于控制液压泵的启动和停止，以及液压系统的其他设备。

同时，电气控制系统也可以根据实际需要设置不同的压力值。

调试和维护调试液压系统压力继电器时，应根据实际需要设定合适的压力值，并检查继电器的动作是否灵敏、可靠。

在日常维护中，应定期检查继电器的外壳、弹簧、顶杆等部件是否损坏或松动，并保持清洁。

如发现故障应及时排除，以保证液压系统的正常运行。

常见故障及排除方法液压系统压力继电器常见故障及排除方法如下：(1) 设定压力值不准确：可能是由于弹簧松动或损坏引起的。

应检查弹簧的紧固情况，如有需要可进行更换。

(2) 触点接触不良：可能是由于触点表面氧化或损坏引起的。

应清理触点表面，如有需要可进行更换。

(3) 漏油：可能是由于密封件老化或损坏引起的。

应更换密封件。

(4) 动作不灵敏：可能是由于顶杆或活塞堵塞引起的。

第三章机床电器控制系统3.1 M7120平面磨床中为什么采用电磁吸盘来夹持工件？电磁吸盘线圈为何要用直流供电而不能用交流供电？答：电磁吸盘与机械夹紧装置相比，具有夹紧迅速、不损伤工件、工作效率高、能同时吸持多个小工件，在加工过程中工件发热可以自由伸延、加工精度高等优点。

交流电流不能保证电磁的连续性，通常用交流应用于去磁装置。

3.2 M7120型平面磨床电气控制原理图中电磁吸盘为何要设欠电压继电器KV？它在电路中怎样起保护作用？与电磁吸盘并联的RC电路起什么作用？答：为避免当电源电压不足或整流变压器发生故障，吸盘的吸力不足，在加工过程中会使工件高速飞离而造成的事故。

我们在电路中设置了欠电压继电器KV，其线圈并联在电磁吸盘电路中，，常开触点串联在KM1、KM2线圈回路中，当电源电压不足或为零时，KV常开触点断开，使KM1、KM2断电，液压泵电动机M1和砂轮电动机M2停转，确保生产安全。

电磁吸盘并联的RC电路为电磁吸盘线圈的过电压保护电磁吸盘匝数多，电感大，通电工作时储有大量磁场能量。

当线圈断电时，两端将产生高压，若无放电回路，将使线圈绝缘及其它电器设备损坏。

为此在线圈两端接有RC放电回路以吸收断开电源后放出的磁场能量。

3.3 在Z3040摇臂钻床电路中，时间继电器KT与电磁阀YV在什么时候动作，YV动作时间比KT长还是短？YV什么时候不动作？答：当上升按扭闭合，时间继电器KT线圈通电，其瞬时常开触点闭合。

同时，KT断电延时断开，其触点闭合，接通电磁阀YV线圈。

由此看出KT比YV动作时间长。

当主柱箱和立柱夹紧时YV不动作3.4 Z3040摇臂钻床在摇臂升降过程中，液压泵电动机和摇臂升降电动机应如何配合工作？以摇臂上升为例叙述电路工作情况。

答：按上升按钮SB3，时间继电器KT线圈通电，其瞬动常开触点闭合，接触器KM4线圈通电，使M3正转，液压泵供出正向压力油。
