实例
后位置灯(红色区域)
回复发 射器
转向灯:黄泡-
左:后雾灯(红色) 右:倒车灯(白色)
ຫໍສະໝຸດ Baidu


每辆车安装1~2只,布局无特殊要求
5.后雾灯
在大雾情况下,从车辆后方观察,使得车辆更为易见的灯具。后雾灯只 有在远光灯、近光灯或前雾灯打开时,才能打开,但可以独立于任何其他灯 而关闭。 整车必需配备,每车1~2只。如果安装1只,则安装在车辆前进方向的左侧。 光型为:
是一个左右10°、上下5°菱形区域。菱形区域的对角线的发光强度 150~300cd,菱形区域内其他为>75cd的光均匀。
汽车灯具基本知识 (一)
2011.05.10
一.灯具的命名及功能
一辆机动车上安装的灯具,按规定必需具有: 一)外部照明和信号装置 1. 前照灯(前大灯、头灯) 并具备提供远距离照明的远光和提供近距离照明且防止对方行人/驾驶员炫 目的近光功能。 安装位置:车辆前部,左右对称安装(二轮、三轮摩托车允许安装一具或 多具双光束灯具); 四灯制安装时,其中一对提供远、近光光束灯对称安装在外侧,另一对提 供单远光的对称安装于内侧。 光色: 白色 2. 转向灯 用于向其他使用道路者表明车辆动态的信号组装。安装于车辆外侧,左侧 灯亮表示左转,右侧灯亮表示右转,灯不亮,车辆直行。 分前转向灯、后转向灯、侧转向灯(辅助转向灯); 光色 琥珀色 (俗称黄色),闪烁点亮.
GB7258规定
GB7258规定是个汽车主机厂在汽车整车下线时调光 依据。也是我们灯具厂成品灯具出厂调光调试的依据。 当然,纯粹按GB7258的规定,对于灯具厂商来讲是很 容易满足的,GB7258的中间值与GB4599是吻合的, 所有,我们在出厂调试时一般按主机厂调试合格的灯 具封样进行调试。 远近光为分体式但整灯调光为同步进行的产品, 在预调时,应将近光水平截止线调整到我们配光暗室 的配光屏的虚线上,将远光最亮点调至H-V点(受光器) 上。 车灯整体设计时,近光边缘与汽车外边缘的距离不 得<400mm

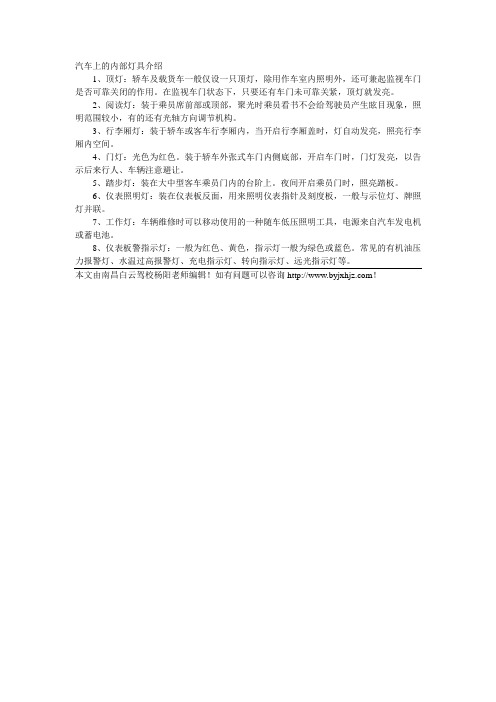

二)内部照明装置 仪表灯、顶灯、阅读灯、门灯、行李箱灯及各类指示灯(如按钮指示 灯)。 目前内部照明灯尚未有强制执行的国际国内标准,照明要求按各主机厂各 自的规定执行。
二.性能要求
1.前照灯
GB4599 汽车用灯丝灯泡前照灯 GB21259 汽车用气体放电光源前照灯 前照灯应具备良好照明的远光和提供近距离照明且有效防止对面行人/机 车 驾乘人员眩目的近光。 v 远光要求:
后雾灯 在大雾情况下,从车辆后方观察,使得车辆更为易见的灯具。 光色 红色 9. 倒车灯 照明车辆后方道路和警告其他使用道路者,车辆正在或即将倒车的灯 光色 白色 10. 驻车灯 用于引起人们注意,在某区域内有一静止车辆存在的灯具。在此情况下,驻 车灯代替前位灯和后位灯。 8. 光色 前:白色 后: 红色 11. 其他灯具 示廓灯、侧标志灯 位置灯的延伸 用于车辆前方的灯具,光色只能是白色、黄色,红色不允许出现
三.灯泡
灯泡是所有灯具的光源,属于标准件。 灯泡按发光原理分为三类: 1)白炽灯泡 灯泡内部冲的保护气体是低压惰性气体(氩、氖,氮气), 发光效率较低。发光能力为16lm/W.主要有 P21W、P21W5、W5W、 W16W、R10W等; 2)卤素灯泡 灯泡内部防止钨丝氧化的保护气体是溴化物、碘化物,它 可以使钨丝在点亮高温蒸发后,在冷却过程中通过还原反应使高温蒸发的钨 返回到钨丝上,提高了灯泡的试验寿命,并且发光效率高(发光能力 30~40lm/W)。发光能力型号标志带 “H”,如:H1、H2、H3、 H4…H27…… 3) 气体放电灯 通过高压电极激发气体发出辉光,如氙气灯、汞灯,里 面冲的气体为氙气、汞气(气态水银),发光效率很高(发光效率 50~70lm/W) 最新发展:LED光源 固体发光技术,称发光二极管。发光效率高达 100lm/W.是今后光源的发展方向。目前在光色及光衰减方面有待完善。
h v
h
中间最亮,逐渐向外递减。中心照度>48lx 照度的单位:lx 读 勒克斯 反光强度的单位:cd 读 坎特拉 我们平时讲的灯具反光强度××万,单位是坎特拉 (cd)
近光要求:
其中:B50L 对面驾驶员眼睛位置 70R、50R分别代表本车右前方70m、50m距离的照明要求. 单位: lx R/L表示左/右,数字表示距离
3. 制动灯 用于车辆后方其他道路使用者,表明车辆正在制动,安装于车辆后方 光色: 红色 4. 牌照灯 用于照明后牌照板空间的装置,该装置可由几个光学元件组成。 5. 位置灯 表明车辆存在和宽度的装置 分前位置灯(白色)和后位置灯(红色) 6. 回复发射器 通过外来光源照射后的反射光,向位于光源附近的观察者表明车辆存在的装 置。 7. 前雾灯 用于改善在雾、雪、雨或尘埃情况下道路照明的灯具 光色 白色/黄色
2.转向信号灯
GB 17509 汽车及挂车转向信号灯配光性能
转向信号灯分类
转向信号灯反光强度要求
3.制动(刹车)灯、位置灯
GB5920汽车前和后位(侧)灯、示廓灯和制动灯配光性能 检测方法及配光屏幕与转向灯一样,仅最大值不同
4.倒车灯
具备二个功能:照明车辆后方道路和警告其他使用道路者,车辆正在或即 将倒车的灯 光色 白色
反光强度与照度的关系: 反光强度(cd)=照度(lx)×距离(m)² 通俗的讲,就是单位面积上的反光强度叫照度。 数量关系:与距离的平方成反比。
远光与近光相互关系
从GB4599的图上看,近光的拐点与远光的中心是重合的,文字规定远光 中心点最亮点偏离中心点(H-V)<0.8EMax(最亮点照度值与中心照度值之 比)即为合格。 但公安部制定的标准GB7258有新的规定,近光水平截止线,必需低于远 光最亮中心点,
