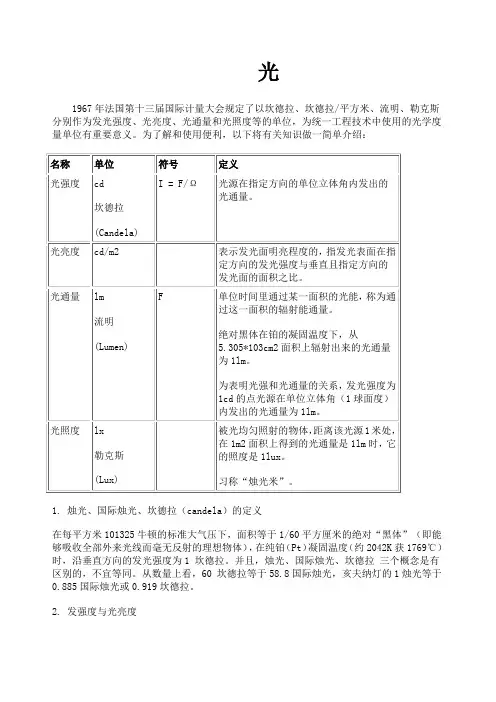

光1967年法国第十三届国际计量大会规定了以坎德拉、坎德拉/平方米、流明、勒克斯分别作为发光强度、光亮度、光通量和光照度等的单位,为统一工程技术中使用的光学度量单位有重要意义。
为了解和使用便利,以下将有关知识做一简单介绍:1. 烛光、国际烛光、坎德拉(candela)的定义在每平方米101325牛顿的标准大气压下,面积等于1/60平方厘米的绝对“黑体”(即能够吸收全部外来光线而毫无反射的理想物体),在纯铂(Pt)凝固温度(约2042K获1769℃)时,沿垂直方向的发光强度为1 坎德拉。
并且,烛光、国际烛光、坎德拉三个概念是有区别的,不宜等同。
从数量上看,60 坎德拉等于58.8国际烛光,亥夫纳灯的1烛光等于0.885国际烛光或0.919坎德拉。
2. 发强度与光亮度发光强度简称光强,国际单位是candela(坎德拉)简写cd。
Lcd是指光源在指定方向的单位立体角内发出的光通量。
光源辐射是均匀时,则光强为I=F/Ω,Ω为立体角,单位为球面度(sr),F为光通量,单位是流明,对于点光源由I=F/4 。
光亮度是表示发光面明亮程度的,指发光表面在指定方向的发光强度与垂直且指定方向的发光面的面积之比,单位是坎德拉/平方米。
对于一个漫散射面,尽管各个方向的光强和光通量不同,但各个方向的亮度都是相等的。
电视机的荧光屏就是近似于这样的漫散射面,所以从各个方向上观看图像,都有相同的亮度感。
以下是部分光源的亮度值:单位cd/m2太阳:1.5*10 ;日光灯:(5—10)*103;月光(满月):2.5*103;黑白电视机荧光屏:120左右;彩色电视机荧光屏:80左右。
3. 光通量与流明光源所发出的光能是向所有方向辐射的,对于在单位时间里通过某一面积的光能,称为通过这一面积的辐射能通量。
各色光的频率不同,眼睛对各色光的敏感度也有所不同,即使各色光的辐射能通量相等,在视觉上并不能产生相同的明亮程度,在各色光中,黄、绿色光能激起最大的明亮感觉。

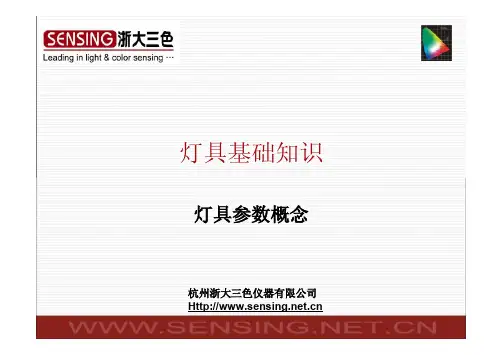

灯具基础知识灯具参数概念杭州浙大三色仪器有限公司概述•灯具又称照明器,其功能就是照明,在使用上主要有两种,一种是以装饰为主,一种是以功能为主。
装饰用灯具一般系用装饰性的部件围绕光源组合而成,其形式从简单的普通吊灯到大型华丽的枝形花吊灯.功能性灯具系指那些为了符合在使用上的需求:即高的照明效率和低眩光的要求而采取对光源发出的光进行控制的灯具;它的作用是把光源发出的光按需求重新加以分配,以把光送到它应到的地方,它可以让该亮的地方亮起来,该暗的地方让它暗下来。
如室内的控照荧光灯、筒灯、射灯以及室外的路灯、泛光灯等。
装饰性灯具的装饰功能强,照明作用偏弱:功能性灯具控光能力强,装饰功能弱,各自侧重不同,用途不同。
•灯具本身的基本作用是提供与光源的电气连接,但还有许多其它的重要功能如光源的防护、适宜的机械特性、壳体的防护要求、电气安全要求、热要求、标志要求和光度功能要求。
灯具光学性能及其照明设计参数•灯具的光强分布•平面等照度曲线、空间等照度曲线和等光强曲线•灯具的(光)效率•灯具的利用系数•室内灯具的亮度限制曲线•灯具的光束角灯具的光强分布•不同光源、灯具向空间各个方向射出的光通量是很不一样的。
•空间图最能直观地描绘光分布的特性.方法是把各个方向上测得的光强,以一条条矢径的形式画在一个球坐标系上。
假定光源就在坐标系的极点上,这些矢量合起来就构成了“光分布体”•要标志辐射轴对称的光源在空间的光分布,有一条光强分布曲线就足够用了。
•如果与轴向对称的差别较大,那么只用一条曲线描述光在空间的分布就不够了,在这个情况下就需要测定好几个特征平面上的光分布曲线。
•极坐标表示法•这种方法常用于室内和道路的灯具的光分布。
它很形象地以极坐标的原点表示灯具的光中心,以一定方向的矢量表示光强的大小,以极坐标的角度表示光强矢量与光轴之间的夹角某40W蝠翼荧光灯具光强极坐标表示法•直角坐标表示法•此方法常用于泛光灯和配光非常窄的灯具和光源光分布的表示。

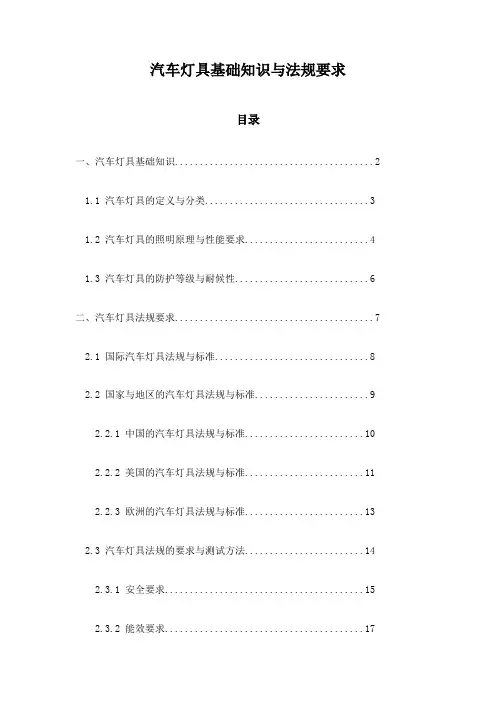

汽车灯具基础知识与法规要求目录一、汽车灯具基础知识 (2)1.1 汽车灯具的定义与分类 (3)1.2 汽车灯具的照明原理与性能要求 (4)1.3 汽车灯具的防护等级与耐候性 (6)二、汽车灯具法规要求 (7)2.1 国际汽车灯具法规与标准 (8)2.2 国家与地区的汽车灯具法规与标准 (9)2.2.1 中国的汽车灯具法规与标准 (10)2.2.2 美国的汽车灯具法规与标准 (11)2.2.3 欧洲的汽车灯具法规与标准 (13)2.3 汽车灯具法规的要求与测试方法 (14)2.3.1 安全要求 (15)2.3.2 能效要求 (17)2.3.3 光色要求 (18)2.3.4 材料要求 (19)三、汽车灯具的设计与制造 (19)3.1 汽车灯具的设计原则与方法 (20)3.1.1 照明效果设计 (21)3.1.2 空间布局设计 (22)3.1.3 结构设计 (23)3.2 汽车灯具的制造工艺与材料选择 (25)3.2.1 塑料成型工艺 (26)3.2.2 金属冲压工艺 (27)3.2.3 玻璃加工工艺 (29)3.2.4 零部件制造 (30)四、汽车灯具的安装与使用 (31)4.1 汽车灯具的安装位置与方式 (31)4.1.1 前照灯的安装 (33)4.1.2 车内照明与信号灯的安装 (34)4.1.3 车外照明灯的安装 (35)4.2 汽车灯具的使用与维护 (36)4.2.1 正常使用注意事项 (37)4.2.2 维护保养方法 (38)4.2.3 故障诊断与处理 (39)一、汽车灯具基础知识汽车灯具是车辆的重要组成部分,对于夜间行车安全具有至关重要的作用。
本部分将简要介绍汽车灯具的基本分类、工作原理以及常见类型。
前照灯:用于车辆前方,提供照明和前路标志照明,包括远光灯、近光灯、转向辅助灯等。
侧边灯:安装在车辆两侧,用于提醒其他车辆注意车辆动态,增强行车安全性。
内部照明与信号灯:包括车内照明、门灯、行李箱灯等,以及用于发出各种车辆信号的制动灯、转向灯、危险警告灯等。
史上最全汽车大灯改装知识汇总(总11页)--本页仅作为文档封面,使用时请直接删除即可----内页可以根据需求调整合适字体及大小--史上最全汽车大灯改装知识汇总2015-07-15龙武汽车灯光音响内饰改装汽车大灯的加装透镜+加装天使眼+换天使眼大灯总成一、什么叫做透镜:在汽车车灯中,透镜灯头的光形是最标准的,可以有很明显的明暗切割线,解决了散光的问题,在国外,氙气灯是标配透镜使用的,这种镜属于光学镜一类,我们就叫它“透镜”。
采用透镜式灯头的大灯相比采用传统灯头的大灯具有,亮度均匀,穿透力强,光线散失小等优点。
车辆装备的透镜灯头分二种:单光、双光。
单光透镜里面又分别设计有对应近光和远光的透镜,如:M6的近光透镜,蒙迪欧远光透镜;双光透镜的不同之外就是它能作类似远、近光转换的变换,平时是近光状态,当同时开启远光的时候,它通过电磁机构操作变光档片,使近光的灯光也分配到远光照射上去,等于有两个远光一起亮。
双光透镜一般应用在中高档车上面,如A6.宝马.奔驰等。
二、什么叫做天使眼:天使眼——车灯的一种。
天使眼大灯指的是在近光与远光灯头外围绕的黄色或是其他颜色的由LED灯组成的光环,在示宽灯状态下很漂亮。
主要起装饰美观和示宽作用,颜色有红、蓝、绿、黄、紫不等。
最初来自宝马5系大灯的设计,当打开大灯后,宝马大灯光会有一个光环,这个光环很像天使头上的光环,所以很多用户就给她起了个昵称:叫天使眼。
一般情况下,原厂的“天使眼”大灯都会搭配透镜灯头与氙气大灯。
天使眼分成2种,(1)阴极管的,材质:玻璃,需要启动器,亮度非常高,外观靓丽,寿命长,发光部位均匀,从那个角度都能很明显看清除。
(2)LED的,材质,导光塑料,类似宝马天使眼;一般改装都用的是LED结构,所以叫做天使眼LED光圈;但有时候有人把大灯总成带天使眼的简单称呼为天使眼,或者天使眼大灯,天使眼大灯总成,其实是混淆了概念,正确的天使眼概念应该指的是天使眼光圈。
《氙气灯知识及十大氙气灯品牌》HID 氙气大灯基础知识(一)1. HID的含义:HID 是High Intensity Discharge的英文缩写。
HID即为高压气体放电灯,由于内部充填氙气,HID灯也被称作氙气灯。
它发光的原理是接通电源后,通过安定器,在瞬间内将低压电源升至2万伏以上的高压脉冲电压,激活氙气灯泡中的氙气在电弧中产生3000-12000K色温的强劲光芒。
然后再将电压转成85V左右,稳定持续供应氙气灯泡发光。
2. HID的分类:HID的型号和卤素灯泡是一一对应的,即原来卤素灯泡是什么型号,那么装HID氙气灯的时候,也需要用相同的型号。
目前HID按灯头型号分为:H系列:H1、H3、H4、H6、H7、H8、H9、H10、H11、H13等;90系列:9004(HB1)、9005(HB3)、9006(HB4)、9007(HB5)等;D系列:D1S、D1C、D1R、D2R、D1C、D2C、D3C、D4C等;其它:880 、881在汽车HID氙气灯中应用较多的型号是H1、H4、H7、9005、9006、9007等型号。
其中H4型号,其原来的卤素灯泡里面都有两根钨丝,一根是远灯,一根是近灯。
而由于氙气灯在一个灯管里做不到近光和远光,于是氙气灯均为远近光一体的氙气灯。
在一个灯座上安置两颗灯泡其中一颗是氙气灯泡另一颗是卤素灯泡,利用两个灯泡间的距离分做远近光。
具体有:H4/H(远氙近卤);H4/L(近氙远卤); 还有远近光都是氙气灯的H4/HL是高低的代表(High/Low),我们称之为伸缩灯。
还有带天使眼双光透镜投影灯,灯光酷,但价格贵,安装麻烦。
3. HID的特性:HID氙气灯正在普及中,越来越多的稍微档次高点的汽车出厂时已经配备了HID氙气灯,装HID氙气灯也将会成为潮流,更是代替卤素灯的趋势。
消费者一般在购车时,都想选择有氙气大灯的。
因为:1、省电。
一般车辆原厂的卤素大灯大都需要耗费60W上下的电力,HID气体放电大灯组在安定器的稳定运作下,只需要35W的电力来供应氙气灯泡发光。

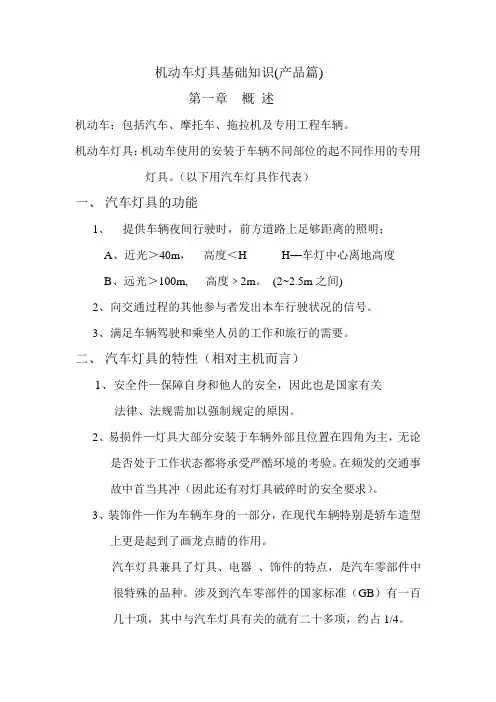

机动车灯具基础知识(产品篇)第一章概述机动车:包括汽车、摩托车、拖拉机及专用工程车辆。
机动车灯具:机动车使用的安装于车辆不同部位的起不同作用的专用灯具。
(以下用汽车灯具作代表)一、汽车灯具的功能1、提供车辆夜间行驶时,前方道路上足够距离的照明:A、近光>40m,高度<H H—车灯中心离地高度B、远光>100m, 高度﹥2m。
(2~2.5m之间)2、向交通过程的其他参与者发出本车行驶状况的信号。
3、满足车辆驾驶和乘坐人员的工作和旅行的需要。
二、汽车灯具的特性(相对主机而言)1、安全件—保障自身和他人的安全,因此也是国家有关法律、法规需加以强制规定的原因。
2、易损件—灯具大部分安装于车辆外部且位置在四角为主,无论是否处于工作状态都将承受严酷环境的考验。
在频发的交通事故中首当其冲(因此还有对灯具破碎时的安全要求)。
3、装饰件—作为车辆车身的一部分,在现代车辆特别是轿车造型上更是起到了画龙点睛的作用。
汽车灯具兼具了灯具、电器、饰件的特点,是汽车零部件中很特殊的品种。
涉及到汽车零部件的国家标准(GB)有一百几十项,其中与汽车灯具有关的就有二十多项,约占1/4。
三、汽车灯具的两大难题1、车辆交会车时产生的眩目问题(以交会车为主,还有其他状况下的眩目问题)这是汽车照明技术中最难以解决的特殊问题——如何能够尽量减少交会车引起的交通事故,并在交会车时仍能保持一定车速;既必须要同时满足2个相互矛盾的要求:在实现良好道路照明的同时不使迎面车辆驾驶人员产生眩目感觉。
针对人眼的灵敏度(a、鉴别灵敏度b、形状判断灵敏度c、图像感知灵敏度)产生的眩目光有:①直接眩目光②间接眩目光(视线偏角,影响路侧行人)③相对眩目光(过大的对比度)④绝对眩目光(ECE定义:近光>20cd/cm²)⑤生理和心理眩目光措施的采取:1924年双丝灯泡的发明产生了新一代防眩目前照灯,但这只是部分的解决了这个问题;在一些复杂路况和车辆行驶的特殊状态下,眩目问题并没有得到彻底解决,如近些年推出的AFS系统(随动转向前照灯)只改善了弯道照明状况。
LED灯具基础知识全解目录一、LED灯具概述 (2)1.1 LED灯具定义 (2)1.2 LED灯具特点 (3)1.3 LED灯具应用领域 (4)二、LED光源基础知识 (5)2.1 LED光源原理 (6)2.2 LED光源结构 (8)2.3 LED光源性能参数 (8)三、LED灯具设计基础 (10)3.1 灯具设计基本原则 (12)3.2 灯具光学设计 (13)3.3 灯具电源设计 (14)四、LED灯具驱动与控制 (16)4.1 常用驱动方式 (17)4.2 驱动器选择与设计 (18)4.3 控制系统原理与应用 (20)五、LED灯具散热与热管理 (22)5.1 散热原理与重要性 (23)5.2 散热设计与优化 (24)5.3 热管理解决方案 (26)六、LED灯具品质评估与测试 (27)6.1 品质评估标准与方法 (28)6.2 功能测试与验证 (30)6.3 耐久性与可靠性测试 (31)七、LED灯具安装与维护 (32)7.1 安装步骤与注意事项 (33)7.2 维护保养指南 (34)7.3 安全操作规范 (35)八、LED灯具发展趋势与创新 (37)8.1 技术创新与发展趋势 (38)8.2 新型材料与工艺应用 (40)8.3 市场需求与挑战分析 (41)一、LED灯具概述LED灯具是一种利用半导体材料发光的照明设备,其工作原理基于当电流通过LED芯片时,光子能量被材料中的电子吸收并跃迁至更高的能级,进而以光的形式释放出来。
由于LED光源具有高效、环保、寿命长以及响应速度快等优点,其在现代照明领域得到了广泛的应用和快速的发展。
LED灯具的设计多样,可以根据不同的需求和用途进行定制,包括功率大小、颜色温度、显色指数、光束方向等参数。
LED灯具还具备智能控制功能,通过与传感器和控制器等设备的结合,可以实现自动调节亮度、定时开关、远程控制等智能化操作。
随着技术的不断进步,LED灯具的成本逐渐降低,产品性能不断提升,其在全球照明市场的地位也越来越重要。
汽车灯具基础知识和法规要求汽车灯具是汽车的一部分,可以提供照明、安全警示和信号指示的功能。
它在夜间行驶、雾天行驶、倒车等场景中起到至关重要的作用。
为了保证行车安全,各国都制定了相关的法规来规范汽车灯具的设计、使用和维护。
下面将介绍汽车灯具的基础知识和法规要求。
一、汽车灯具的基础知识1.前灯:前灯是汽车灯具的主要照明装置。
主要分为远光灯和近光灯。
远光灯提供较远的照明距离,适用于高速公路等需要提前预警的场景;近光灯照明距离较近,适用于城市道路等需要更清晰的场景。
2.示廓灯:示廓灯也叫位置灯,用于标识车辆的轮廓和位置。
它是一种白色的灯光,通常位于车辆前部、后部和侧部。
3.刹车灯:刹车灯用于提醒后方车辆自己正在进行刹车操作。
它通常位于车辆后部,是一种红色的灯光。
4.夜间行驶灯:夜间行驶灯用于提供车辆前方的照明,以便驾驶员看得更清晰,避免碰撞障碍物。
5.雾灯:雾灯用于在雾天行驶时提供前方的照明。
它的灯光发散性较强,能够穿透雾气,使前方的道路更清晰可见。
6.倒车灯:倒车灯用于倒车时提供后方的照明,方便驾驶员观察后方情况,避免碰撞。
二、汽车灯具的法规要求1.汽车灯具的安装位置和角度:根据各国法规,汽车灯具的安装位置和角度必须符合规定。
例如,前灯的安装位置应符合正面无遮挡的要求,刹车灯的安装位置应在车辆后部中央位置。
2.汽车灯具的亮度和颜色:根据各国法规,汽车灯具的亮度和颜色必须符合规定。
例如,前灯的远光灯和近光灯的亮度应满足一定的要求,示廓灯应是白色的,刹车灯应是红色的。
3.汽车灯具的使用时机:根据各国法规,汽车灯具的使用时机必须符合规定。
例如,在夜间行驶时,前灯、夜间行驶灯和尾灯必须打开;在雾天行驶时,雾灯必须打开。
4.汽车灯具的维护:根据各国法规,汽车灯具的维护必须符合规定。
例如,汽车灯具的灯泡寿命有限,需要定期检查和更换。
此外,车辆的悬挂系统和车身外部部件不得妨碍灯具的正常照明。
5.汽车灯具的认证标准:根据各国法规,汽车灯具需要按照国际或国家标准进行测试和认证。
LED基础知识介绍2017.10.27内容概要. LED应用一LED二. 照明术语三. LED光源LED四. LED驱动器五. LED灯具安规一. LED 应用1. 指示类(信号灯,红绿灯,逃生指示等)2. LCD 背光3.LED3. LED 显示屏4. 手机,相机背光闪光55. 汽车应用类66. 通用照明7.7. 景观照明8. 特殊照明(飞机,轮船等)二. 照明术语1. LED是什么?LED就是发光二极管,一种电子元件,一种固体光源2LED2. LED 发光原理3. 视觉函数4.4. 显色指数:光源对物体的显色能力5. 色温:表示光源光色的尺度,单位为K.6.6. 光通量:人眼所能感觉到的辐射能量白炽灯泡光通量40W 340 lm 60W 540 lm 100W 1050 lm 150W 1845 lm紧凑型荧光灯60 lm/W60lm/W日光灯管70 lm/WT5灯管80 lm/WLED 100 lm/W(实际应用中还有看供商的相关参数)7.7. 发光强度88. 光出射度9.9. 照度10.10. 亮度LED三. LED 光源1. LED的优点2LED2. LED的分类(按外形构造分)1)LAMP LED:也有叫它P2产品的、或插件LED的,不管怎么样只要是直插式的LED都归与一种。
而LAMP LED按不同的分类方式仍可分为很多种类:按胶体形状分:3mm、4mm、5mm、8mm、10mm、12mm、方形、椭圆形、墓碑形、还有一些特殊形状等等;按灯光颜色分:红色(red)、橙色(orange)、黄色(yellow)、黄绿色(green yellow)、绿色(green)、蓝绿色(blue green)、green yellow)绿色)蓝绿色(blue green)蓝色(blue)、紫色(pink)、紫外线(uv)、白色(white)、红外线等等;2)食人鱼LED(Flux led):是一种特殊的LED封装形式,正方形,透明树脂封装,四个引脚,负极处有个缺脚。
氙气灯根底知识〔二〕-根本概念和名词解释第二章根本概念和名词解释一、电学常识电压:静电场或电路中两点之间的电势差叫电压,用U表示,单位“伏特〞,用字母“V〞表示。
分为直流电压〔用DC表示〕和交流电压AC。
汽车用电压一般为12V、24V的直流电压,由电瓶供电;摩托车一般为6V、12V两种。
电流:是指单位时间内通过导线某一截面的电荷量,用I 表示,单位“安培〞,用字母“A〞表示。
例如:汽车60W前大灯的电流为:60W/12V=5.0A。
功率:功率是指负载〔例如灯泡〕在单位时间内所做的功,用P表示,在电路中功率等于电流和电压的乘积,表示为:P=UI。
单位“瓦特〞,用字母“W〞表示。
一般汽车上使用的前大灯照明功率为55W/60W。
频率:交流电流方向每秒变化的次数。
单位“赫兹〞,用“Hz〞表示。
有效功率:负载输出功率和输入功率的比值。
例如:安定器的输出功率/输入功率*100%的值。
电磁波:电磁波是能量的一种,但凡能够释出能量的物体,都会释出电磁波,变化的电磁场以电磁波的形式传播。
安定器也会释放出电磁波。
氙气灯根底知识〔三〕-光学常识二、光学常识1.光是由一系列电磁波组成,可见光波长在380---780nm范围内,光的颜色按红、橙、黄、绿、青、蓝、紫七色波长依次从长到短,各色间没有明显界限,全部色光混在一起就形成日光〔白色光〕。
2.光的色温。
简单来说,实际光源所发出的光的颜色与黑体在某一温度下的热辐射光的颜色相同时,就用黑体的这个温度表示该实际光源的光谱成份;并称这个温度为该光源的颜色温度,简称色温。
色温用绝对温度K来表示。
以下是不同的色温呈现对应的颜色:2000K的光源呈橙色;2500K呈浅橙色;3000K呈黄色;4300K呈白中略带黄色;5000---7000K时近似白色〔其中5500~6500K时最接近白色,日光的平均色温为6000~6500K〕,8000K白色略带蓝色,10000K偏蓝色。
一般来说,色温越高,光的波长越短,其穿越障碍物的能力就越弱;色温越低,穿越力越好。
LED基础知识详解目录一、LED概述与基本原理 (2)1. LED基本概念及发展历程 (3)2. LED基本原理与结构 (4)3. LED发光原理及特点 (5)二、LED分类与主要参数 (6)三、LED的应用领域 (7)1. 通用照明领域应用 (8)2. 显示领域应用 (9)3. 汽车领域应用 (10)4. 其他领域应用 (11)四、LED驱动与电路设计 (12)1. LED驱动电路基本概念 (13)2. LED驱动电路设计与选型 (15)3. LED电路调试与故障排除 (16)五、LED显示屏技术解析 (17)1. LED显示屏概述及分类 (19)2. LED显示屏技术原理与特点 (20)3. LED显示屏驱动与控制 (21)4. LED显示屏维护与保养 (22)六、LED照明技术与设计实践 (24)1. LED照明技术概述与发展趋势 (25)2. LED照明产品设计原则与要点 (27)3. LED照明系统设计与实践案例 (28)4. LED照明节能技术与策略 (29)七、LED行业发展趋势与挑战 (31)1. 全球LED行业市场现状及趋势分析 (32)2. LED技术发展前沿与挑战 (34)3. LED行业未来发展趋势预测及建议 (35)一、LED概述与基本原理LED是一种半导体器件,主要由包含有少量杂质的半导体材料构成。
这些杂质能够控制半导体材料的导电性能,使其在不同电压条件下能够发出不同颜色的光。
与传统的照明技术相比,LED具有高效、节能、环保、寿命长等优点。
LED被广泛应用于照明、显示、指示、通信等领域。
LED的工作原理基于半导体材料的PN结特性。
当给LED施加正向电压时,电子和空穴在PN结处发生复合,释放出能量并以光的形式传播。
这种光的颜色取决于半导体材料的类型和其掺杂程度,通过特定的电路设计,可以控制流过LED的电流大小和方向,从而控制其发光强度和颜色。
LED的发光效率非常高,其能量转换效率远高于传统的白炽灯和荧光灯。
