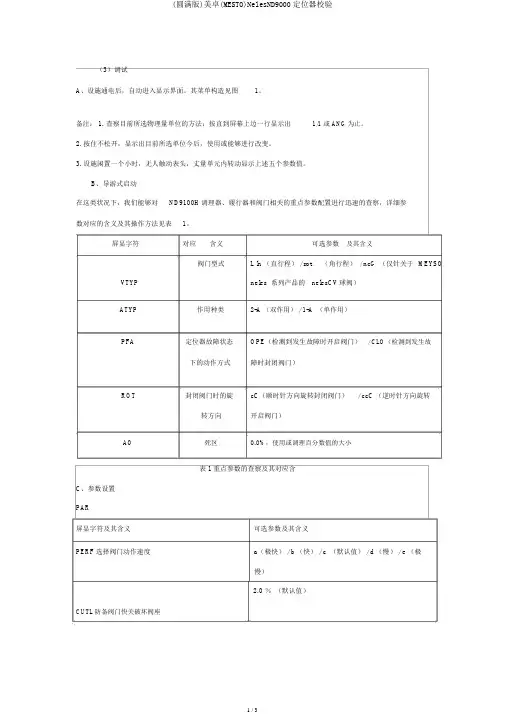

(完整版)美卓(MESTO)NelesND9000定位器校验

进入参数设置界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按显示“PAR”，这是参数设置的主菜单名称；
3.按开始进行参数的查看与设置等调试工作。

使用方法
1.当某一参数出现在屏幕上时，稍微用力按下，下面一行可选参数开始闪烁，这时进入编辑状态；
2.用、来进行选择；
3.用来确认操作，同时退出编辑状态。

校验
检验仅工作在AUTO模式下。

进入校验界面方法
1.按下不松开，再按即可进入主菜单界面（首先显示的是“MODE”）；
2.按一次或者按两次即显示“CAL”，这是校验菜单；
3.按开始进行调试。

“AUTO CAL”是自动校验；
“MAN CAL”是手动校验；
“TUNE”表示自诊断功能；
“CAL run”表示正在进行校验。

使用方法
1.按下，用、选择“AUTO CAL”或“MAN CAL”或“TUNE”（使用自诊断功能并准备开始校验）；
2.前两种情况下，需要进一步选择是否使用自诊断功能；
3.校验自动结束，按返回主菜单“CAL”。

美卓METSO球阀“中国总代理”联系：郑-工15 260 822 709 Q 72 827 45 85METSO美卓公司介绍：METSO美卓集团是全球领先的过程加工及控制行业的供应商。

在全球50多个国家设有经营机构，美卓在全球约有22,000名员工。

主要业务领域为光纤及造纸技术，矿石加工和自动化控制。

公司在赫尔辛基及纽约的股票市场上市。

美卓是一家全球性的工程技术公司，2006年销售额约50亿欧元。

有25, 500名雇员在50 多各国家为用户服务。

应用在造纸、采矿、能源工业、石油、化工等领域。

美卓Metso主要产品：美卓Metso控制阀，美卓Metso开关阀，美卓Metso球阀，美卓Metso 蝶阀, 美卓Metso执行机构，美卓Metso限位开关，Metso气锁阀,Metso 气动保位阀,Metso锁止阀,Metso气控换向阀,Metso继动器,Metso气动放大器,Metso空气过滤减压器,Metso阀门定位器,Metso电气转换器,Metso气电转换器,Metso调压阀,Metso针型阀。

neles控制阀设计用于能源和石油化工等领域我们为工厂提供多种解决方案，如有特殊情况也可为用户定做普通控制阀基本参数：钨铬钴合金阀座，表面硬化处理阀内件采用高性能合金材料阀杆防喷溅设计阀体单片式，管道超压不会影响到阀门性能气动执行机构ND9000智能阀门定位器每台阀都做性能测试性价比高产品名称：METSO 产品型号：SN1000002353 产品品牌：metso 产品产地：芬兰简单描述：metso,芬兰metso,metso定位器,metso阀门定位器,metso阀门Metso控制阀，美卓Metso开关阀，美卓Metso 球阀，美卓Metso蝶阀, 美卓Metso执行机构，美卓Metso限位开关，Metso气锁阀,Metso气动保位阀,Metso锁止阀,Metso气控换向阀,Metso继动器,Metso气动放大器,Metso空气过滤减压器,Metso阀门定位器,Metso电气转换器,Metso气电转换器,Metso调压阀,Metso针型阀美卓Metso主要产品：美卓Metso控制阀，美卓Metso开关阀，美卓Metso球阀，美卓Metso 蝶阀, 美卓Metso执行机构，美卓Metso限位开关，Metso气锁阀,Metso 气动保位阀,Metso锁止阀,Metso气控换向阀,Metso继动器,Metso气动放大器,Metso空气过滤减压器,Metso阀门定位器,Metso电气转换器,Metso气电转换器，Metso调压阀,Metso针型阀。

ND9000定位器用户界面可用于监控，也可用于对定位器的组态和设定。

用户界面由两行LCD和四个按键（C、-、+、←）组成，特殊状态下可显示用户组态内容。

见图91．测量监控设备送电后，进入测量值监控状态显示测量值。

下表为默认的测量值单位及可选单位值。

如通过现场总线组态软件FIELDCARE改为美标（US）单位后，则默认压力单位自动改为psi，温度单位改为℉。

按（←）键可即时改变单位。

LCD上行显示当前单位，按住（←）键时同时按（+）或（-）键来选择新的单位，松开按键后即激活（有效输入情况下）。

在1小时内未对定位器进行各种操作，则LCD显示屏滚动显示各测量值。

见图102．快速设置快速设置可对ND-9100F定位器、执行机构、调节阀配置的主要参数进行快速浏览，在核对参数后，最好进行阀门的行程校验。

同时按下（C）键和（←）键可进入快速设置菜单，再按（C）键可取消任何操作。

取消后回到上级用户界面。

主要组态参数如下，详细内容见4.5部分阀门类型 VTYP执行机构形式 ATYP定位器故障位置 PFA阀旋转方向 ROT阀死区 AO改变任一参数后必须重新进行整阀的校验，详细内容见6部分。

见图113. 组态该用户界面是一菜单结构，在测量监控状态下，同时按（+）键和（-）键就进入组态菜单。

然后再按（+）键或（-）键来选择相应菜单。

见图124．模式菜单若用户要改变阀门的操作模式，可在MODE选择行按（←）键，此时MODE 会闪烁。

再按（+）键或（-）键可改变当前操作模式，最后按（←）键确认所选择的模式，有二个操作模式可供选择。

4.1 自动（AUTO）在自动模式下，定位器接受总线上的信号控制阀们的位置。

该模式为正常的工艺服务时使用。

发生信号故障后，定位器会采用在AUTO状态下的输入信号，使阀门保持原位。

4.2 手动（MAN）在手动模式下，可通过手按（+）键或（-）键来控制阀门的位置。

由于手操的阀位不保存到定位器的内存中，所以当信号故障后阀门也不会返回原来位置，但此时可通过手操（+）或（-）回到该阀位。

Metso-neles NDX 系列智能阀门定位器原理和应用李宝华摘要：metso （美卓）旗下的neles （耐莱斯）在阀门定位器领域有着超过五十年的研发和生产经验，智能阀门定位器高端产品方面已有ND9000系列和ND7000系列，而技术研发始终以市场需求为导向，根据工业领域各应用客户的需求和建议来推动新品研发，美卓于2016年新推出一款NDX 系列智能阀门定位器，主要针对应用HART 通信的一般用户，适用于各个工业领域的单作用气动执行机构/控制阀，为不同用户提供通用的解决方案和设备智能管理的技术支持。

关键词：NDX ；智能阀门定位器；原理；结构；应用引言metso （美卓）旗下的neles （耐莱斯）在阀门定位器领域有着超过五十年的研发和生产经验，参见图1，从1961年生产第一台NP 系列气动阀门定位器开始，又先后推出NE 系列电气阀门定位器和ND800系列智能阀门定位器，之后在ND800基础上研发新一代智能阀门定位器，2003年发布ND9000系列智能阀门定位器，2010年推出增强的故障诊断、在线诊断以及具有鲁棒性、控制性能改善的ND9000系列新版本，随后在2013年推出ND9000固件简化后的ND7000系列智能阀门定位器，ND9000系列和ND7000系列均属智能阀门定位器高端产品，得到市场广泛认可。

美卓的技术研发始终以市场需求为导向，根据工业领域各应用客户的需求和建议来推动新品研发，于2016年新推出一款NDX 系列智能阀门定位器，主要针对应用HART 通信的一般用户，具有超群的性能、独特的增强版诊断、高可靠性和高可用性，适用于各个工业领域的单作用气动执行机构/控制阀，易于安装和组态，可为不同应用提供通用的解决方案、可靠服务和设备智能资产管理的技术支持。

NDX 系列与ND9000/7000系列形成产品层级搭配，有利于多品种差异化选择对比营销。

NDX 系列智能阀门定位器图1 metso-neles 阀门定位器的发展历程图2 metso-neles NDX 系列智能阀门定位器NDX系列智能阀门定位器参见图2，结构分解图参见图3。

美卓定位器
“C”键代表返回键“+”、“-”键代表上下翻页键“←”代表确认键
调试步骤：
“+、-”键同时按进入菜单，显示屏会出现MODE（模式）界面（模式分为手动模式和自动模式，一般不需要更改）。

然后按“+”键显示屏显示PAR（参数），再按“←”进入修改参数，此时屏幕上会显示：
1、PEAF（增益）:“C”代表优化（建议使用）、“A”代表最快、超调也最大、“E”代表最慢、超调最小。

然后按“+”键，以此类推到
2、CUTL（小信号切除）：一般为2.0%
3、DIR（阀门作用方式）：OPE代表气开、CLO代表气关
4、UTYP（阀门形式）：ROE代表角行程、LIN代表直行程
5、ATYP（单作用、双作用）：1-A代表单作用、2-A代表双作用
6、PFA（故障位置）：CLO代表故障关、OPE代表故障开
7、ROT（顺时针、逆时针）：CC代表顺关阀、CCC代表逆关阀
8、AO（死区）:默认为0，一般不需要更改、如需更改的话改到0.6
改完参数后按“C”键返回，然后按“+”键屏幕显示CAL（校验）再按“←”键进入选择AUTO CAL（自动校验），然后按“←”键阀门自动整定。

修改参数方法：
举例说明：DIR（阀门作用方式）这一级菜单下有OPE（气开）、CLO（气关）两个参数要修改。

就先按“←”键让显示屏DIR这个单词闪烁，然后按“+”键修改想要的参数，修改好后按“←”键让显示屏DIR这个单词不闪烁，即代表参数已修改保存成功。

其它步骤以此类推！
手动设置：
先把模式改成MAN手动模式，然后返回界面后按“+”键到QPOS参数下，按“←”键显示屏闪烁，然后再按“+“、”-“键阀门就可以动作。
