控制阀细节分析之14_智能阀门定位器的气动部件

阀门定位器的工作原理与结构(很详细的介绍)-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII阀门定位器的工作原理与结构阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。

它具有阀门定位功能，既克服阀杆摩擦力，又可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。

随着智能仪表技术的发展，微电子技术广泛应用在传统仪表中，大大提高了仪表的功能与性能。

阀门定位器(图1)阀门定位器的原理：反馈杆反馈阀门的开度位置发生变化，当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等，定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。

当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用，使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。

在使用中改变定位器的反馈杆的结构(如凸轮曲线)，可以改变调节阀的正、反作用，流量特性等，实现对调节阀性能的提升。

智能阀门定位器结构如下图所示，其中虚线内为定位器部分，右侧为气动执行机构。

控制和驱动电路，以及位置反馈传感器的数据采集电路，均位于定位器内的电路板中。

控制电路主要完成控制信号和位置反馈信号的数据采集与处理工作，同时形成稳定输出电压。

驱动电路用于PWM电流滤波后的功率放大。

喷嘴挡板、喷嘴以及相应组件构成了I/P 转换器，实现电气转换。

调节喷嘴挡板和喷嘴的间距，通过气体放大器，完成对输出气体的调节。

反馈杆和位置反馈传感器，完成气动执行机构位移的检测，并组成完整的闭环控制系统。

智能阀门定位器结构图(图2)。

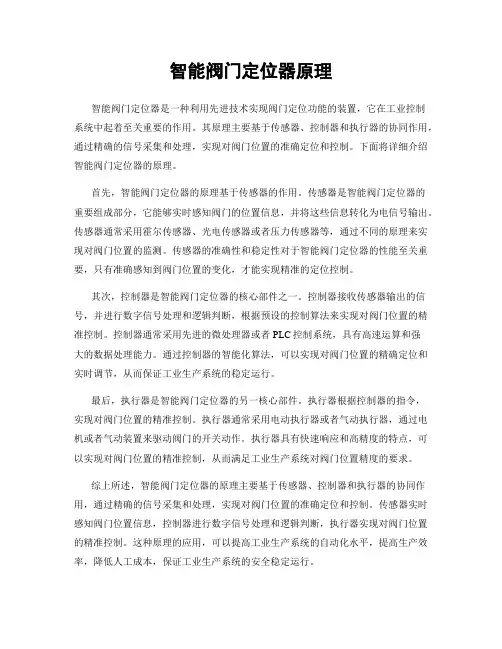

智能阀门定位器原理智能阀门定位器是一种利用先进技术实现阀门定位功能的装置，它在工业控制系统中起着至关重要的作用。

其原理主要基于传感器、控制器和执行器的协同作用，通过精确的信号采集和处理，实现对阀门位置的准确定位和控制。

下面将详细介绍智能阀门定位器的原理。

首先，智能阀门定位器的原理基于传感器的作用。

传感器是智能阀门定位器的重要组成部分，它能够实时感知阀门的位置信息，并将这些信息转化为电信号输出。

传感器通常采用霍尔传感器、光电传感器或者压力传感器等，通过不同的原理来实现对阀门位置的监测。

传感器的准确性和稳定性对于智能阀门定位器的性能至关重要，只有准确感知到阀门位置的变化，才能实现精准的定位控制。

其次，控制器是智能阀门定位器的核心部件之一。

控制器接收传感器输出的信号，并进行数字信号处理和逻辑判断，根据预设的控制算法来实现对阀门位置的精准控制。

控制器通常采用先进的微处理器或者PLC控制系统，具有高速运算和强大的数据处理能力。

通过控制器的智能化算法，可以实现对阀门位置的精确定位和实时调节，从而保证工业生产系统的稳定运行。

最后，执行器是智能阀门定位器的另一核心部件。

执行器根据控制器的指令，实现对阀门位置的精准控制。

执行器通常采用电动执行器或者气动执行器，通过电机或者气动装置来驱动阀门的开关动作。

执行器具有快速响应和高精度的特点，可以实现对阀门位置的精准控制，从而满足工业生产系统对阀门位置精度的要求。

综上所述，智能阀门定位器的原理主要基于传感器、控制器和执行器的协同作用，通过精确的信号采集和处理，实现对阀门位置的准确定位和控制。

传感器实时感知阀门位置信息，控制器进行数字信号处理和逻辑判断，执行器实现对阀门位置的精准控制。

这种原理的应用，可以提高工业生产系统的自动化水平，提高生产效率，降低人工成本，保证工业生产系统的安全稳定运行。

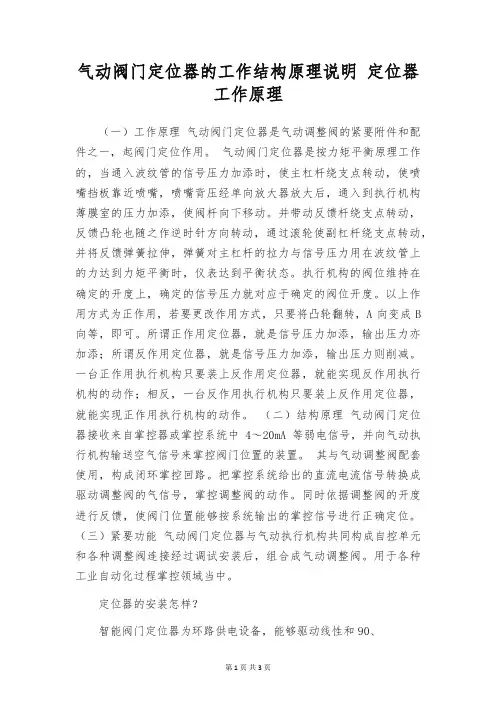

气动阀门定位器的工作结构原理说明定位器工作原理（一）工作原理气动阀门定位器是气动调整阀的紧要附件和配件之一，起阀门定位作用。

气动阀门定位器是按力矩平衡原理工作的，当通入波纹管的信号压力加添时，使主杠杆绕支点转动，使喷嘴挡板靠近喷嘴，喷嘴背压经单向放大器放大后，通入到执行机构薄膜室的压力加添，使阀杆向下移动。

并带动反馈杆绕支点转动，反馈凸轮也随之作逆时针方向转动，通过滚轮使副杠杆绕支点转动，并将反馈弹簧拉伸，弹簧对主杠杆的拉力与信号压力用在波纹管上的力达到力矩平衡时，仪表达到平衡状态。

执行机构的阀位维持在确定的开度上，确定的信号压力就对应于确定的阀位开度。

以上作用方式为正作用，若要更改作用方式，只要将凸轮翻转，A向变成B 向等，即可。

所谓正作用定位器，就是信号压力加添，输出压力亦加添；所谓反作用定位器，就是信号压力加添，输出压力则削减。

一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。

（二）结构原理气动阀门定位器接收来自掌控器或掌控系统中4～20mA等弱电信号，并向气动执行机构输送空气信号来掌控阀门位置的装置。

其与气动调整阀配套使用，构成闭环掌控回路。

把掌控系统给出的直流电流信号转换成驱动调整阀的气信号，掌控调整阀的动作。

同时依据调整阀的开度进行反馈，使阀门位置能够按系统输出的掌控信号进行正确定位。

（三）紧要功能气动阀门定位器与气动执行机构共同构成自控单元和各种调整阀连接经过调试安装后，组合成气动调整阀。

用于各种工业自动化过程掌控领域当中。

定位器的安装怎样？智能阀门定位器为环路供电设备，能够驱动线性和90、旋转气动阀门。

4—20mA输入信号确定阀门的设定点。

精准明确的掌控通过阀位反馈实现—自动更改空气输出压力以克服阀杆摩擦力和流体的力的作用，维持所需要的阀位。

阀位通过连续的行程%数字显示。

阀位反馈通过基于霍尔效应的非接触技术获得。

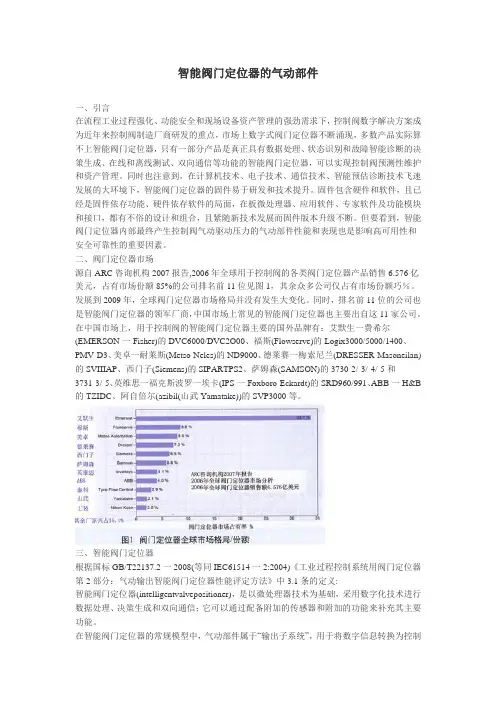

智能阀门定位器的气动部件一、引言在流程工业过程强化、功能安全和现场设备资产管理的强劲需求下，控制阀数字解决方案成为近年来控制阀制造厂商研发的重点，市场上数字式阀门定位器不断涌现，多数产品实际算不上智能阀门定位器，只有一部分产品是真正具有数据处理、状态识别和故障智能诊断的决策生成、在线和离线测试、双向通信等功能的智能阀门定位器，可以实现控制阀预测性维护和资产管理。

同时也注意到，在计算机技术、电子技术、通信技术、智能预估诊断技术飞速发展的大环境下，智能阀门定位器的固件易于研发和技术提升。

固件包含硬件和软件，且已经是固件依存功能、硬件依存软件的局面，在板微处理器、应用软件、专家软件及功能模块和接口，都有不俗的设计和组合，且紧随新技术发展而固件版本升级不断。

但要看到，智能阀门定位器内部最终产生控制阀气动驱动压力的气动部件性能和表现也是影响高可用性和安全可靠性的重要因素。

二、阀门定位器市场源自ARC咨询机构2007报告,2006年全球用于控制阀的各类阀门定位器产品销售6.576亿美元，占有市场份额85%的公司排名前11位见图1，其余众多公司仅占有市场份额巧％。

发展到2009年，全球阀门定位器市场格局并没有发生大变化。

同时，排名前11位的公司也是智能阀门定位器的领军厂商，中国市场上常见的智能阀门定位器也主要出自这11家公司。

在中国市场上，用于控制阀的智能阀门定位器主要的国外品牌有：艾默生一费希尔(EMERSON一Fisher)的DVC6000/DVC2O00、福斯(Flowserve)的Logix3000/5000/1400、PMV-D3、美卓一耐莱斯(Metso-Neles)的ND9000、德莱赛一梅索尼兰(DRESSER-Masoneilan)的SVIIIAP、西门子(Siemens)的SIPARTPS2、萨姆森(SAMSON)的3730-2/-3/-4/-5和3731-3/-5、英维思一福克斯波罗一埃卡(IPS一Foxboro-Eckardt)的SRD960/991、ABB一H&B 的TZIDC、阿自倍尔(azibil(山武Yamatake))的SVP3000等。

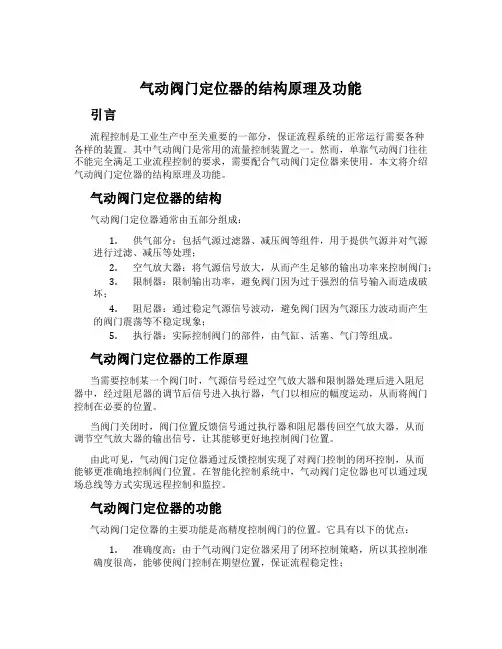

气动阀门定位器的结构原理及功能引言流程控制是工业生产中至关重要的一部分，保证流程系统的正常运行需要各种各样的装置。

其中气动阀门是常用的流量控制装置之一。

然而，单靠气动阀门往往不能完全满足工业流程控制的要求，需要配合气动阀门定位器来使用。

本文将介绍气动阀门定位器的结构原理及功能。

气动阀门定位器的结构气动阀门定位器通常由五部分组成：1.供气部分：包括气源过滤器、减压阀等组件，用于提供气源并对气源进行过滤、减压等处理；2.空气放大器：将气源信号放大，从而产生足够的输出功率来控制阀门；3.限制器：限制输出功率，避免阀门因为过于强烈的信号输入而造成破坏；4.阻尼器：通过稳定气源信号波动，避免阀门因为气源压力波动而产生的阀门震荡等不稳定现象；5.执行器：实际控制阀门的部件，由气缸、活塞、气门等组成。

气动阀门定位器的工作原理当需要控制某一个阀门时，气源信号经过空气放大器和限制器处理后进入阻尼器中，经过阻尼器的调节后信号进入执行器，气门以相应的幅度运动，从而将阀门控制在必要的位置。

当阀门关闭时，阀门位置反馈信号通过执行器和阻尼器传回空气放大器，从而调节空气放大器的输出信号，让其能够更好地控制阀门位置。

由此可见，气动阀门定位器通过反馈控制实现了对阀门控制的闭环控制，从而能够更准确地控制阀门位置。

在智能化控制系统中，气动阀门定位器也可以通过现场总线等方式实现远程控制和监控。

气动阀门定位器的功能气动阀门定位器的主要功能是高精度控制阀门的位置。

它具有以下的优点：1.准确度高：由于气动阀门定位器采用了闭环控制策略，所以其控制准确度很高，能够使阀门控制在期望位置，保证流程稳定性；2.响应速度快：气动阀门定位器响应速度快，能够快速响应实时流程变化，使流程控制更加精确；3.结构简单：气动阀门定位器结构相对简单，易于维护和维修；4.操作便捷：气动阀门定位器的操作只需通过系统控制，无需手动调节，非常方便。

结论气动阀门定位器是工业流程控制中不可或缺的一部分。

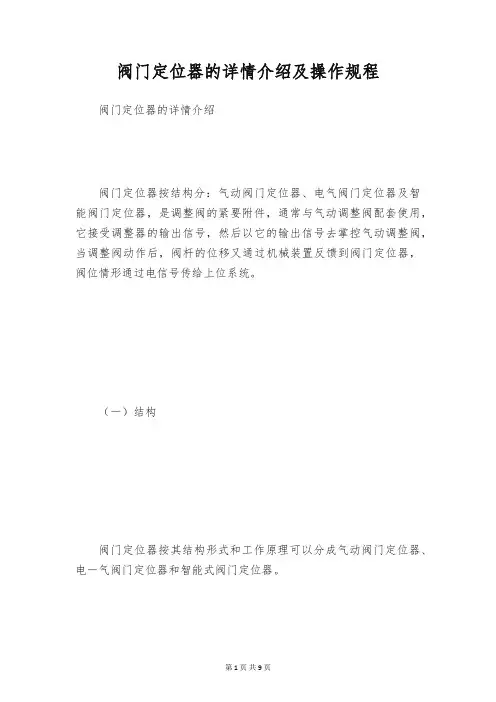

阀门定位器的详情介绍及操作规程阀门定位器的详情介绍阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调整阀的紧要附件，通常与气动调整阀配套使用，它接受调整器的输出信号，然后以它的输出信号去掌控气动调整阀，当调整阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位情形通过电信号传给上位系统。

（一）结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。

阀门定位器能够增大调整阀的输出功率，削减调整信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并除去不平衡力的影响，从而保证调整阀的正确定位。

（二）定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。

（1）气动阀门定位器的输入信号是标准气信号，例如，20～100kPa气信号，其输出信号也是标准的气信号。

（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4～20mA电流信号或1～5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动掌控阀。

（3）智能电气阀门定位器它将掌控室输出的电流信号转换成驱动调整阀的气信号，依据调整阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于掌控室输出的电流信号。

并且可以进行智能组态设置相应的参数，达到改善掌控阀性能的目的。

2、按动作的方向可分为单向阀门定位器和双向阀门定位器。

单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。

3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。

正作用阀门定位器的输入信号加添时，输出信号也加添，因此，增益为正。

反作用阀门定位器的输入信号加添时，输出信号减小，因此，增益为负。

4、按阀门定位器输入信号是模拟信号或数字信号，可分为一般阀门定位器和现场总线电气阀门定位器。

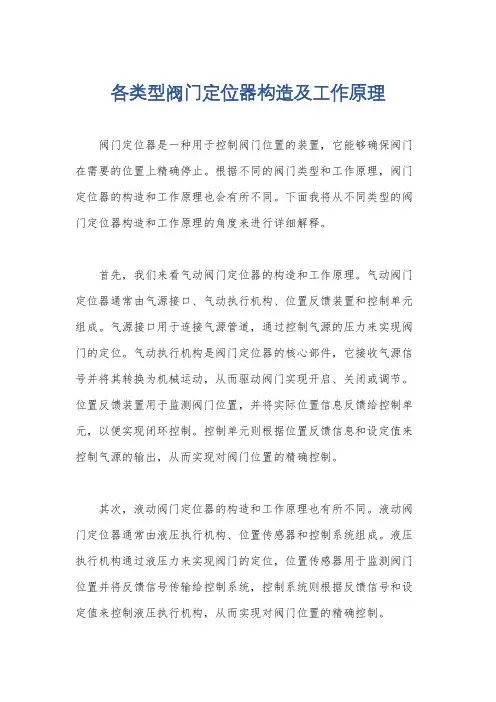

各类型阀门定位器构造及工作原理阀门定位器是一种用于控制阀门位置的装置，它能够确保阀门在需要的位置上精确停止。

根据不同的阀门类型和工作原理，阀门定位器的构造和工作原理也会有所不同。

下面我将从不同类型的阀门定位器构造和工作原理的角度来进行详细解释。

首先，我们来看气动阀门定位器的构造和工作原理。

气动阀门定位器通常由气源接口、气动执行机构、位置反馈装置和控制单元组成。

气源接口用于连接气源管道，通过控制气源的压力来实现阀门的定位。

气动执行机构是阀门定位器的核心部件，它接收气源信号并将其转换为机械运动，从而驱动阀门实现开启、关闭或调节。

位置反馈装置用于监测阀门位置，并将实际位置信息反馈给控制单元，以便实现闭环控制。

控制单元则根据位置反馈信息和设定值来控制气源的输出，从而实现对阀门位置的精确控制。

其次，液动阀门定位器的构造和工作原理也有所不同。

液动阀门定位器通常由液压执行机构、位置传感器和控制系统组成。

液压执行机构通过液压力来实现阀门的定位，位置传感器用于监测阀门位置并将反馈信号传输给控制系统，控制系统则根据反馈信号和设定值来控制液压执行机构，从而实现对阀门位置的精确控制。

另外，电动阀门定位器的构造和工作原理也是不同的。

电动阀门定位器通常由电动执行机构、位置传感器和控制系统组成。

电动执行机构通过电动机驱动来实现阀门的定位，位置传感器用于监测阀门位置并将反馈信号传输给控制系统，控制系统则根据反馈信号和设定值来控制电动执行机构，从而实现对阀门位置的精确控制。

总的来说，不同类型的阀门定位器在构造和工作原理上有所不同，但它们的共同目标都是实现对阀门位置的精确控制，以确保系统的安全运行和有效控制。

希望以上信息能够对你有所帮助。

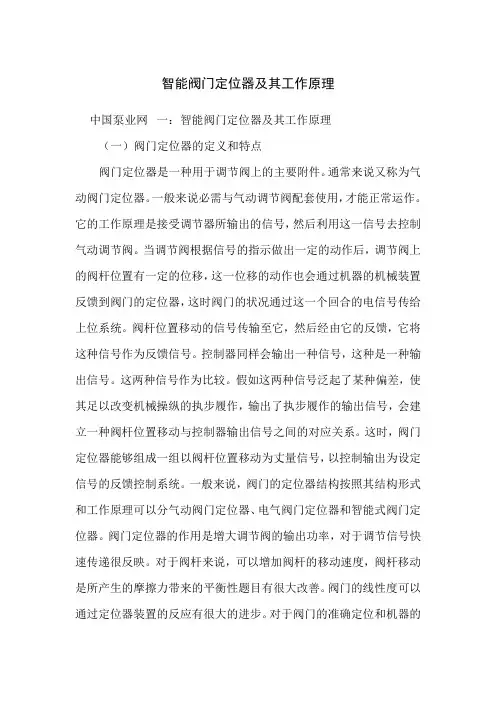

智能阀门定位器及其工作原理中国泵业网一：智能阀门定位器及其工作原理（一）阀门定位器的定义和特点阀门定位器是一种用于调节阀上的主要附件。

通常来说又称为气动阀门定位器。

一般来说必需与气动调节阀配套使用，才能正常运作。

它的工作原理是接受调节器所输出的信号，然后利用这一信号去控制气动调节阀。

当调节阀根据信号的指示做出一定的动作后，调节阀上的阀杆位置有一定的位移，这一位移的动作也会通过机器的机械装置反馈到阀门的定位器，这时阀门的状况通过这一个回合的电信号传给上位系统。

阀杆位置移动的信号传输至它，然后经由它的反馈，它将这种信号作为反馈信号。

控制器同样会输出一种信号，这种是一种输出信号。

这两种信号作为比较。

假如这两种信号泛起了某种偏差，使其足以改变机械操纵的执步履作，输出了执步履作的输出信号，会建立一种阀杆位置移动与控制器输出信号之间的对应关系。

这时，阀门定位器能够组成一组以阀杆位置移动为丈量信号，以控制输出为设定信号的反馈控制系统。

一般来说，阀门的定位器结构按照其结构形式和工作原理可以分气动阀门定位器、电气阀门定位器和智能式阀门定位器。

阀门定位器的作用是增大调节阀的输出功率，对于调节信号快速传递很反映。

对于阀杆来说，可以增加阀杆的移动速度，阀杆移动是所产生的摩擦力带来的平衡性题目有很大改善。

阀门的线性度可以通过定位器装置的反应有很大的进步。

对于阀门的准确定位和机器的有效运行有巨大作用。

（二）智能阀门定位器的定义和工作原理智能阀门调节定位器是一种不需要人工矫正和调整的，可以自动检测所带的调节阀零点、满度、摩擦系数、自动设置控制参数的阀门定位器。

它的工作原理又和传统的阀门定位器工作原理有所区别。

一般来说，后者接受的是来至控制系统的4～20mA模拟信号，然后通过驱动力，使电念头产生一定的电磁力，这种电磁力会作用于主杠杆。

阀门器上阀位的变化一般来说主要经由反馈杆、凸轮、副杠杆和反馈弹簧传递到要做出反应的主杠杆上。

主杠杆上的平衡直接影响挡板喷嘴机构，这一机构受它的影响，经由气动放大器来控制气动执行机构的进气与排气这逐一进一出的气体反应。

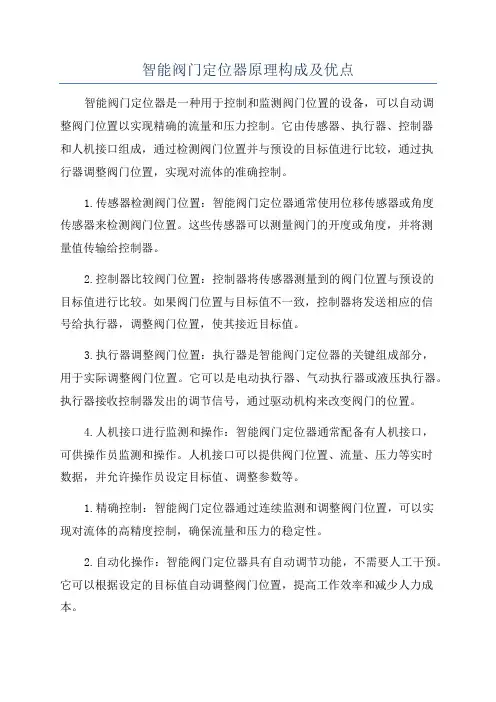

智能阀门定位器原理构成及优点智能阀门定位器是一种用于控制和监测阀门位置的设备，可以自动调整阀门位置以实现精确的流量和压力控制。

它由传感器、执行器、控制器和人机接口组成，通过检测阀门位置并与预设的目标值进行比较，通过执行器调整阀门位置，实现对流体的准确控制。

1.传感器检测阀门位置：智能阀门定位器通常使用位移传感器或角度传感器来检测阀门位置。

这些传感器可以测量阀门的开度或角度，并将测量值传输给控制器。

2.控制器比较阀门位置：控制器将传感器测量到的阀门位置与预设的目标值进行比较。

如果阀门位置与目标值不一致，控制器将发送相应的信号给执行器，调整阀门位置，使其接近目标值。

3.执行器调整阀门位置：执行器是智能阀门定位器的关键组成部分，用于实际调整阀门位置。

它可以是电动执行器、气动执行器或液压执行器。

执行器接收控制器发出的调节信号，通过驱动机构来改变阀门的位置。

4.人机接口进行监测和操作：智能阀门定位器通常配备有人机接口，可供操作员监测和操作。

人机接口可以提供阀门位置、流量、压力等实时数据，并允许操作员设定目标值、调整参数等。

1.精确控制：智能阀门定位器通过连续监测和调整阀门位置，可以实现对流体的高精度控制，确保流量和压力的稳定性。

2.自动化操作：智能阀门定位器具有自动调节功能，不需要人工干预。

它可以根据设定的目标值自动调整阀门位置，提高工作效率和减少人力成本。

3.实时监测：智能阀门定位器可以实时监测阀门位置、流量、压力等参数，并将数据传输给人机接口，供操作员实时查看和分析。

4.故障诊断：智能阀门定位器可以通过传感器和控制器对阀门状态进行实时监测，并能自动识别异常情况并进行报警。

这样可以及时发现和解决问题，提高设备的可靠性和安全性。

总之，智能阀门定位器通过使用传感器、执行器、控制器和人机接口，实现对阀门位置的自动调节和控制，具有精确控制、自动化操作、实时监测和故障诊断的优点，可以广泛应用于工业生产、能源、化工、水处理等领域。

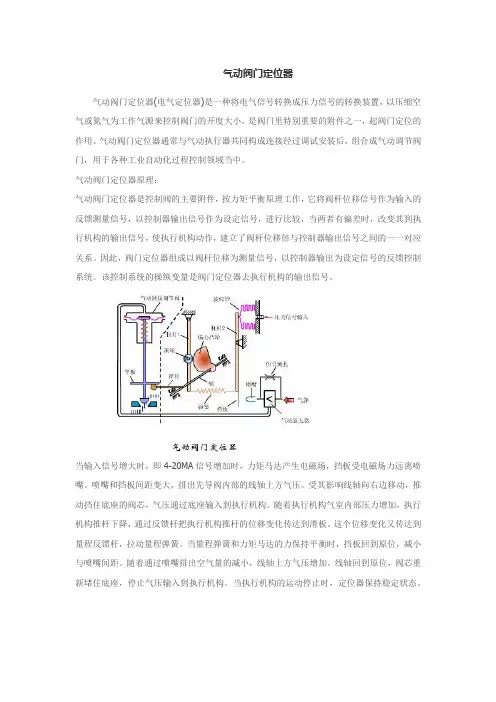

气动阀门定位器
气动阀门定位器(电气定位器)是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制阀门的开度大小，是阀门里特别重要的附件之一，起阀门定位的作用。

气动阀门定位器通常与气动执行器共同构成连接经过调试安装后，组合成气动调节阀门，用于各种工业自动化过程控制领域当中。

气动阀门定位器原理：
气动阀门定位器是控制阀的主要附件，按力矩平衡原理工作，它将阀杆位移信号作为输入的反馈测量信号，以控制器输出信号作为设定信号，进行比较，当两者有偏差时，改变其到执行机构的输出信号，使执行机构动作，建立了阀杆位移倍与控制器输出信号之间的一一对应关系。

因此，阀门定位器组成以阀杆位移为测量信号，以控制器输出为设定信号的反馈控制系统。

该控制系统的操纵变量是阀门定位器去执行机构的输出信号。

当输入信号增大时，即4-20MA信号增加时，力矩马达产生电磁场，挡板受电磁场力远离喷嘴。

喷嘴和挡板间距变大，排出先导阀内部的线轴上方气压。

受其影响线轴向右边移动，推动挡住底座的阀芯，气压通过底座输入到执行机构。

随着执行机构气室内部压力增加，执行机构推杆下降，通过反馈杆把执行机构推杆的位移变化传达到滑板。

这个位移变化又传达到量程反馈杆，拉动量程弹簧。

当量程弹簧和力矩马达的力保持平衡时，挡板回到原位，减小与喷嘴间距。

随着通过喷嘴排出空气量的减小，线轴上方气压增加。

线轴回到原位，阀芯重新堵住底座，停止气压输入到执行机构。

当执行机构的运动停止时，定位器保持稳定状态。

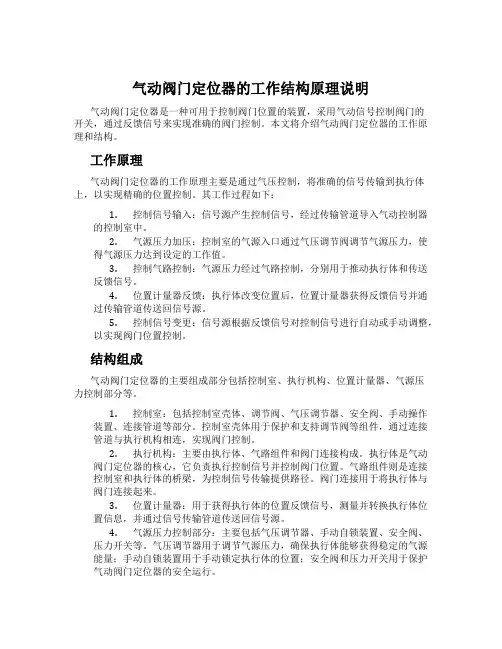

气动阀门定位器的工作结构原理说明气动阀门定位器是一种可用于控制阀门位置的装置，采用气动信号控制阀门的开关，通过反馈信号来实现准确的阀门控制。

本文将介绍气动阀门定位器的工作原理和结构。

工作原理气动阀门定位器的工作原理主要是通过气压控制，将准确的信号传输到执行体上，以实现精确的位置控制。

其工作过程如下：1.控制信号输入：信号源产生控制信号，经过传输管道导入气动控制器的控制室中。

2.气源压力加压：控制室的气源入口通过气压调节阀调节气源压力，使得气源压力达到设定的工作值。

3.控制气路控制：气源压力经过气路控制，分别用于推动执行体和传送反馈信号。

4.位置计量器反馈：执行体改变位置后，位置计量器获得反馈信号并通过传输管道传送回信号源。

5.控制信号变更：信号源根据反馈信号对控制信号进行自动或手动调整，以实现阀门位置控制。

结构组成气动阀门定位器的主要组成部分包括控制室、执行机构、位置计量器、气源压力控制部分等。

1.控制室：包括控制室壳体、调节阀、气压调节器、安全阀、手动操作装置、连接管道等部分。

控制室壳体用于保护和支持调节阀等组件，通过连接管道与执行机构相连，实现阀门控制。

2.执行机构：主要由执行体、气路组件和阀门连接构成。

执行体是气动阀门定位器的核心，它负责执行控制信号并控制阀门位置。

气路组件则是连接控制室和执行体的桥梁，为控制信号传输提供路径。

阀门连接用于将执行体与阀门连接起来。

3.位置计量器：用于获得执行体的位置反馈信号，测量并转换执行体位置信息，并通过信号传输管道传送回信号源。

4.气源压力控制部分：主要包括气压调节器、手动自锁装置、安全阀、压力开关等。

气压调节器用于调节气源压力，确保执行体能够获得稳定的气源能量；手动自锁装置用于手动锁定执行体的位置；安全阀和压力开关用于保护气动阀门定位器的安全运行。

总之，气动阀门定位器的工作原理和结构十分复杂，需要依靠各类组件和部件的协同配合，控制好阀门的位置，有力地维护工业系统的正常运转。

阀门定位器的气动输出控制部件原理及性能比较随着智能控制技术的高速发展和对节能环保理念的认知提高，智能阀门定位器正在逐步取代以往的机械式定位器。

目前市场上的智能阀门定位器品牌众多，许多厂商也在不断探索和提高自身的产品性能。

尤其智能阀门定位器内部气动输出控制部件性能逐步成为衡量定位器整体性能的重要因素。

文章对常用智能阀门定位器的输出控制部件的原理进行描述和性能比较，并介绍一种新型智能定位器产品，STI FastTrak大流量定位器。

标签：智能阀门定位器；输出控制部件；压电阀1 常用智能阀门定位器的气动输出控制部件及工作原理智能阀门定位器的输出控制部件通常是由I/P转换单元（即先导部分）和气动功放部分组合而成，目前市场上使用较为普遍的主要有：气动喷嘴/挡板机构的I/P转换器技术组合多位多通阀体结构，接受模拟电信号连续动作气动输出。

另外一个是压电阀组件技术，接受数字信号两位动作气动输出。

下面具体介绍两种技术的工作原理。

1.1 I/P转换器组件及工作原理I/P转换器基于传统的电磁技术和气动喷嘴档板机构，喷嘴挡板机构先导信号（喷嘴背压）送给气动放大器进行进一步功率放大，最终驱动气动执行机构。

以ABB公司生产的TZID-C系列定位器为例进行说明，I/P转换器组件的工作原理：基于一种挡板力平衡结构的I/P转换器，线圈产生电磁场，施加給磁铁一个力使杠杆偏转即使挡板靠近或偏远喷嘴，使喷嘴背压改变，使得气动功放或多位多通阀滑阀位置改变，进而转换成气压信号输出到执行机构，对执行机构进行定位控制。

1.2 压电阀组件及工作原理压电阀是在电压作用下使得功能陶瓷片产生弯曲变形原理制成的一种两位式控制阀。

压电阀采用ON/OFF位式控制方法，控制电路采用电子开关实现。

压电阀在I/P转换单元中起先导阀的作用，先导压电阀接收到控制电路发出的高频脉冲信号，进而转换成先导压电阀先导气的通断，先导气进入气动功放，控制气动功放输出气压信号到气动执行机构，完成对执行机构的定位控制。

阀门定位器的工作原理与结构1.控制部分：控制部分是阀门定位器的核心部分，它由控制电路、信号输入输出接口和控制程序组成。

控制电路接收来自外部的控制信号，通过控制程序进行处理，并输出控制信号给执行机构，从而实现对阀门的准确定位。

2.传感器部分：传感器部分用于检测阀门的开关位置，并将实时的位置信号传输给控制部分。

常见的传感器有位移传感器、压力传感器和角度传感器等。

位移传感器是最常用的一种，它可通过测量阀门螺杆转动的线性位移来确定阀门的开关位置。

3.执行机构部分：执行机构部分用于控制阀门的开关操作。

它一般由电机或气动执行器组成。

电机执行机构通常用于大型阀门，通过电源提供动力，并通过传动装置将电机的旋转运动转化为阀门的线性运动。

气动执行机构则主要用于小型阀门，通过气源提供动力，并通过气动元件将气源的压力转化为阀门的开关动作。

除了以上三个主要部分外，阀门定位器还包括一些附属装置，如阀门位置指示器、手动操作装置和阀门定位器控制器等。

1.接收控制信号：2.检测阀门开关位置：定位器的传感器部分会检测阀门的开关位置，并将实时的位置信号传输给控制部分。

传感器可以通过位移、压力或角度等方式来检测阀门的开关状态。

3.控制执行机构：控制部分根据接收到的开关位置信号，通过控制程序进行处理，并输出相应的控制信号给执行机构部分。

执行机构根据控制信号控制阀门的开启或关闭，以实现准确的阀门定位。

4.输出反馈信号：总结：阀门定位器通过控制部分、传感器部分和执行机构部分的协同工作，实现了对阀门开关位置的准确定位。

它在工业管道系统中的阀门控制中起着重要的作用，可以确保阀门在开关操作中的准确性和可靠性，并提升工业管道系统的自动化程度。

定位器（valve positioner）阀门定位器按结构分：气动阀门定位器、电气阀门定位器及智能阀门定位器，是调节阀的主要附件，通常与气动调节阀配套使用，它接受调节器的输出信号，然后以它的输出信号去控制气动调节阀，当调节阀动作后，阀杆的位移又通过机械装置反馈到阀门定位器，阀位状况通过电信号传给上位系统。

（一）结构阀门定位器按其结构形式和工作原理可以分成气动阀门定位器、电－气阀门定位器和智能式阀门定位器。

阀门定位器能够增大调节阀的输出功率，减少调节信号的传递滞后的情况发生，加快阀杆的移动速度，能够提高阀门的线性度，克服阀杆的摩擦力并消除不平衡力的影响，从而保证调节阀的正确定位。

（二）定位器分类1、阀门定位器按输入信号分为气动阀门定位器、电气阀门定位器和智能阀门定位器。

（1）气动阀门定位器的输入信号是标准气信号，例如，20~100kPa 气信号，其输出信号也是标准的气信号。

（2）电气阀门定位器的输入信号是标准电流或电压信号，例如，4~20mA电流信号或1~5V电压信号等，在电气阀门定位器内部将电信号转换为电磁力，然后输出气信号到拨动控制阀。

（3）智能电气阀门定位器它将控制室输出的电流信号转换成驱动调节阀的气信号，根据调节阀工作时阀杆摩擦力，抵消介质压力波动而产生的不平衡力，使阀门开度对应于控制室输出的电流信号。

并且可以进行智能组态设置相应的参数，达到改善控制阀性能的目的。

2、按动作的方向可分为单向阀门定位器和双向阀门定位器。

单向阀门定位器用于活塞式执行机构时，阀门定位器只有一个方向起作用，双向阀门定位器作用在活塞式执行机构气缸的两侧，在两个方向起作用。

3、按阀门定位器输出和输入信号的增益符号分为正作用阀门定位器和反作用阀门定位器。

正作用阀门定位器的输入信号增加时，输出信号也增加，因此，增益为正。

反作用阀门定位器的输入信号增加时，输出信号减小，因此，增益为负。

4、按阀门定位器输入信号是模拟信号或数字信号，可分为普通阀门定位器和现场总线电气阀门定位器。

第四节智能阀门定位器随着工业技术和计算机技术的发展，阀门定位器从最初的气动挡板力平衡式、线圈力平衡式、电气集成力平衡式阀门定位器，发展到加入微控制器的智能型电气阀门定位器，并向全数字化和使用现场总线技术方向发展。

在实际工业控制工程中，生产对流量控制方面的要求越来越高，不但要求控制精度高、响应速度快，同时要求控制方式上多样化，这就对阀门定位器的性能提出了更高要求。

目前,智能型电气阀门定位器已经越来越广泛地应用在各种工业控制领域并发挥着重要的作用。

例如，如美国Fisher - Rosemount 公司生产的基于现场总线式DVC 系列阀门定位器系统,德国Siemens 公司生产的SIPART PS2系列阀门定位器等,依靠各自的特色和稳定可靠的性能,已经被广泛应用于各大炼化企业中，成为生产过程控制中的重要组成部分。

在本书将以山武公司YAMATAKE SVP3000、ABB公司的TZID-C 、Siemens公司SIPART PS2系列及Fisher - Rosemount 公司的DVC6000系列智能阀门定位器为例，介绍一下智能阀门定位器的调校及故障处理。

首先我们要了解一下智能阀门定位器的结构及原理。

每种定位器在设计上都有它自己的独到之处，但在其基本原理上还是大致相同，只是在放大器的结构上采用了不同处理方法，有普通式、三位式和压电阀式等几种。

而且有很多厂商在双输出调节时采用外接辅助放大器来实现的。

其基本原理如下：外部条件应具备4—20mA的信号源与可以驱动调节的气源，接通气源将减压阀压力调整为调节阀额定压力并给定>4mA的控制信号驱动定位器的电路模块及微处理器。

假设给定信号值为8mA，电信号通过A/D转换模块将模拟信号装换为数字信号给微处理器将驱动EPM（电气转换）驱动模块控制EPM模块再将气信号给气动放大器那么定位器产生气输出，调节阀动作同时带动定位器的反馈杆动作通过VTD（位置传感器）将位移转换成4—20mA的电信号给A/D转换器由微处理器进行比较处理，当给定值=控制量的时候调节阀也就稳定下来。

气动阀门定位器工作原理
嘿，你问气动阀门定位器工作原理啊？这玩意儿其实挺神奇的。

简单来说呢，气动阀门定位器就是用来控制阀门开度的一个小装置。

它主要是靠气压来工作的。

就好像一个小大力士，用气压的力量来推动阀门。

当有一个控制信号过来的时候，定位器就会根据这个信号来调整阀门的开度。

比如说，控制信号说要把阀门打开一半，定位器就会想办法让阀门开到那个程度。

定位器里面有个传感器，这个传感器就像是个小眼睛，能感觉到阀门的位置。

如果阀门的实际位置和控制信号要求的位置不一样，定位器就会通过调整气压来让阀门移动到正确的位置。

它的工作过程有点像你开车的时候调整方向盘。

你想让车往左边走一点，你就转方向盘，车就会朝着你想要的方向走。

定位器也是这样，根据控制信号来调整阀门，让流体的流量达到要求。

比如说在一个工厂里吧，有很多管道和阀门。

如果要控
制流体的流量，就需要用到气动阀门定位器。

有一次我去一个化工厂参观，看到那些巨大的管道和阀门，旁边就有气动阀门定位器在工作。

工作人员通过电脑发送控制信号，定位器就会准确地控制阀门的开度，让化工原料按照需要的流量流动。

这样就能保证生产过程的安全和稳定。

还有啊，气动阀门定位器还可以和其他设备配合使用，比如调节器、变送器啥的。

它们一起组成一个控制系统，就像一个小团队，共同完成任务。

总之呢，气动阀门定位器就是靠气压和传感器来工作的，根据控制信号调整阀门开度，让流体的流量达到要求。

智能阀门定位器及其工作原理智能阀门定位器是一种以智能技术为基础，用于准确定位和控制阀门位置的设备。

它能够自动检测和记录阀门的位置，实时反馈给操作员或集中控制系统，并能够远程控制阀门的开关状态。

下面将详细介绍智能阀门定位器的工作原理。

位置传感器是智能阀门定位器的核心部件之一，它可以准确地测量阀门的位置并将其转换成电信号。

常用的位置传感器有线性位移传感器和旋转位置传感器。

线性位移传感器通常采用霍尔效应、电容、电感等原理进行测量，旋转位置传感器则通过光电、电阻、磁敏等原理测量阀门的旋转角度。

执行器是另一个重要的组成部分，它根据控制信号调整阀门的位置。

常用的执行器包括电动执行器、气动执行器和液压执行器。

电动执行器通常采用电机驱动，通过控制电流来调整阀门的开度；气动执行器则通过压缩空气来控制阀门的位置；液压执行器则通过液压系统来驱动阀门。

控制器是智能阀门定位器的控制中心，它接收来自位置传感器的信号，并根据预设的控制算法判断阀门的位置是否正确。

如果阀门偏离预设位置，控制器将发出控制信号给执行器进行调整。

同时，控制器还能够将阀门的位置信息和控制信号显示给操作员或者通过通信模块发送给上级控制系统。

通信模块是智能阀门定位器的扩展功能之一，它可以将阀门的位置信息和控制信号通过现场总线、无线通信等方式发送给上级控制系统。

这样，操作员可以远程监控和控制阀门的状态，实现集中控制和管理。

1.位置传感器测量阀门的位置并将其转换为电信号。

2.控制器接收位置传感器的信号，并通过控制算法判断阀门的位置是否正确。

3.如果阀门偏离预设位置，控制器发出控制信号给执行器进行调整。

4.同时，控制器还可以将阀门的位置信息和控制信号显示给操作员或者通过通信模块发送给上级控制系统。

5.通信模块将阀门的位置信息和控制信号发送给上级控制系统，实现远程监控和控制。

智能阀门定位器的工作原理可以实现阀门的自动定位和远程控制，提高了阀门的准确性和可靠性，减少了人工干预和操作错误的可能性。

智能阀门定位器及其工作原理中国泵业网一：智能阀门定位器及其工作原理（一）阀门定位器的定义和特点阀门定位器是一种用于调节阀上的主要附件。

通常来说又称为气动阀门定位器。

一般来说必需与气动调节阀配套使用，才能正常运作。

它的工作原理是接受调节器所输出的信号，然后利用这一信号去控制气动调节阀。

当调节阀根据信号的指示做出一定的动作后，调节阀上的阀杆位置有一定的位移，这一位移的动作也会通过机器的机械装置反馈到阀门的定位器，这时阀门的状况通过这一个回合的电信号传给上位系统。

阀杆位置移动的信号传输至它，然后经由它的反馈，它将这种信号作为反馈信号。

控制器同样会输出一种信号，这种是一种输出信号。

这两种信号作为比较。

假如这两种信号泛起了某种偏差，使其足以改变机械操纵的执步履作，输出了执步履作的输出信号，会建立一种阀杆位置移动与控制器输出信号之间的对应关系。

这时，阀门定位器能够组成一组以阀杆位置移动为丈量信号，以控制输出为设定信号的反馈控制系统。

一般来说，阀门的定位器结构按照其结构形式和工作原理可以分气动阀门定位器、电气阀门定位器和智能式阀门定位器。

阀门定位器的作用是增大调节阀的输出功率，对于调节信号快速传递很反映。

对于阀杆来说，可以增加阀杆的移动速度，阀杆移动是所产生的摩擦力带来的平衡性题目有很大改善。

阀门的线性度可以通过定位器装置的反应有很大的进步。

对于阀门的准确定位和机器的有效运行有巨大作用。

（二）智能阀门定位器的定义和工作原理智能阀门调节定位器是一种不需要人工矫正和调整的，可以自动检测所带的调节阀零点、满度、摩擦系数、自动设置控制参数的阀门定位器。

它的工作原理又和传统的阀门定位器工作原理有所区别。

一般来说，后者接受的是来至控制系统的4～20mA模拟信号，然后通过驱动力，使电念头产生一定的电磁力，这种电磁力会作用于主杠杆。

阀门器上阀位的变化一般来说主要经由反馈杆、凸轮、副杠杆和反馈弹簧传递到要做出反应的主杠杆上。

主杠杆上的平衡直接影响挡板喷嘴机构，这一机构受它的影响，经由气动放大器来控制气动执行机构的进气与排气这逐一进一出的气体反应。

智能阀门定位器及其工作原理
智能阀门调节定位器是一种不需要人工矫正和调整的阀门定位器。

它可以自动检测调节阀零点、满度、摩擦系数，并自动设置控制参数。

与传统的阀门定位器不同，智能阀门定位器接受来自控制系统的4～20mA模拟信号，通过驱动力作用于主杠杆，阀门器上阀位的变化通过反馈杆、凸轮、副杠杆和反馈弹簧传递到主杠杆上。

主杠杆上的平衡直接影响挡板喷嘴机构，经由气动放大器来控制气动执行机构的进气与排气，达到设定点。

智能阀门定位器利用物理上的力平衡理论，自动控制阀门，不需要人工干预。

智能阀门调节定位器的特点是数字化控制，能够实现高精确度的气流控制。

通过数字平衡原理来对阀位进行位移控制，能够实现更加精准的控制。

基于HART协议的双向数字通讯，能够实现跟微处理器双向交流的数字通讯，提高了控制的精确度和稳定性。

同时，智能阀门定位器是一个控制回路，具有两级控制，能够实现更加精细的控制。

因此，智能阀门控制器的运用已经成为现代机器控制中不可或缺的一部分，可以提高控制水平和减少故障发生率。
