微波等离子微波等离子技术是一种利用微波能量来产生等离子体的方法。
它在许多领域中有着广泛的应用,包括材料加工、环境治理、医疗诊断和治疗等。
下面将详细介绍微波等离子技术的原理、应用和未来发展方向。
一、微波等离子技术的原理微波等离子技术基于微波辐射与物质相互作用的原理。
当物质受到高频电磁场(即微波)的辐射时,分子内部的电荷会受到激励,从而导致分子振动和碰撞。
当电场强度足够大时,分子内部的电荷会被激发到足够高的能级,从而形成等离子体。
这种由微波辐射产生的等离子体称为微波等离子。
二、微波等离子技术的应用1. 材料加工:微波等离子技术可以用于材料表面处理、涂层制备和纳米材料合成。
通过调节微波功率和频率,可以控制材料表面的化学反应和物理性质,从而实现对材料的改性和功能化。
2. 环境治理:微波等离子技术可以用于大气污染物的降解和废水处理。
通过将被污染的空气或水暴露在微波辐射下,污染物分子中的键合能量会被破坏,从而实现其降解和去除。
3. 医疗诊断和治疗:微波等离子技术可以用于医学影像诊断和肿瘤治疗。
在医学影像诊断中,微波等离子技术可以通过检测组织中的微波信号来获取组织的结构和功能信息。
在肿瘤治疗中,微波等离子技术可以用于局部加热肿瘤组织,从而实现肿瘤的消融或减小。
三、微波等离子技术的未来发展方向1. 提高效率:目前微波等离子技术在能量转换效率方面还存在一定的局限性。
未来需要进一步提高微波能量与物质相互作用的效率,以提高整体系统的能量利用率。
2. 扩大应用范围:目前微波等离子技术主要应用于材料加工、环境治理和医疗领域。
未来可以进一步拓展其应用范围,如在能源领域中利用微波等离子技术进行高效能量转换和储存。
3. 提高控制性:微波等离子技术的控制性对于实现精确的加工和治疗非常关键。
未来需要发展更加精确、可调控的微波等离子技术,以满足不同领域的需求。
4. 降低成本:目前微波设备和相关材料的成本较高,限制了微波等离子技术的应用推广。
微波等离子体光谱技术的发展(一)辛仁轩【摘要】微波等离子体光源是一类有较强激发能力的原子发射光谱光源,主要包括微波感生等离子体光源(MIP),微波电容耦合等离子体光源及微波等离子体炬光源.文章分两部分,第一部分介绍了微波感生等离子体光源的结构原理和性能,并对它们的技术特点和进展进行评述.低功率微波感生等离子体光源用于直接测定溶液中某些痕量金属元素是比较困难的,如Pb,Hg,Se等元素,但它已成功地与气相色谱联用用于测定C,H,O,N,S等难激发的非金属元素.高功率磁场激发的氮-微波感生等离子体光源(N2-MIP),允许使用通用玻璃同心雾化器产生湿试液气溶胶直接进入等离子体核心,等离子体能稳定运行,其分析性能近似于商用ICP光源,且运行费用低廉,是有发展前景的一种新型原子发射光谱光源.【期刊名称】《中国无机分析化学》【年(卷),期】2012(002)004【总页数】9页(P1-9)【关键词】微波等离子体光源;微波感生等离子体光源;微波等离子体光谱仪;评述【作者】辛仁轩【作者单位】清华大学核能与新能源技术研究院,北京100084【正文语种】中文【中图分类】O657.31;TH744.11 引言微波等离子体是一种重要的原子发射光谱光源。
光谱光源是发射光谱仪器的核心,它决定了光谱仪的分析性能及仪器结构。
每一种新型光源的出现,就导致一类新型仪器的快速发展。
电感耦合等离子体(ICP)发射光源的出现,并发展成为目前无机分析广泛应用分析技术,大大促进了无机元素分析技术向灵敏,准确,简便,快速方向迈进。
然而,由于ICP光谱分析仪器要消耗大量的稀有气体——氩气,是该技术明显的缺点,发展节省氩气的新型发射光谱光源就成为光谱分析技术领域的重要目标[1]。
微波等离子体(Microwave Plasma,简称MWP)是比电感耦合等离子体更早被研究的发射光谱光源,是等离子体光源家族的重要成员,它可在很低功率下运行及节省工作气体的优点,曾经被视作有推广应用前景的分析光源。

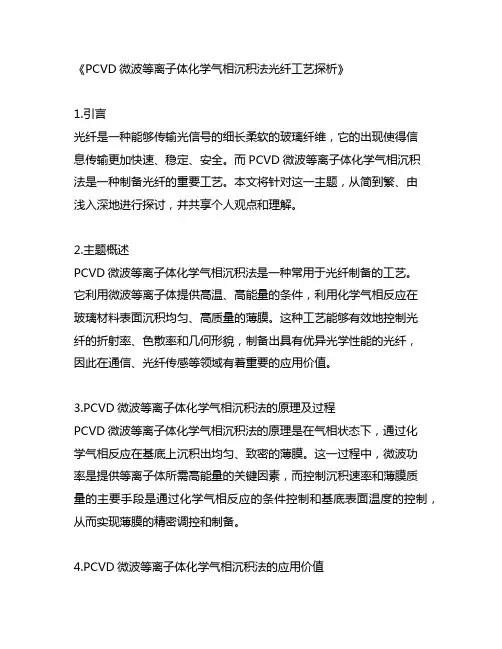

《PCVD微波等离子体化学气相沉积法光纤工艺探析》1.引言光纤是一种能够传输光信号的细长柔软的玻璃纤维,它的出现使得信息传输更加快速、稳定、安全。
而PCVD微波等离子体化学气相沉积法是一种制备光纤的重要工艺。
本文将针对这一主题,从简到繁、由浅入深地进行探讨,并共享个人观点和理解。
2.主题概述PCVD微波等离子体化学气相沉积法是一种常用于光纤制备的工艺。
它利用微波等离子体提供高温、高能量的条件,利用化学气相反应在玻璃材料表面沉积均匀、高质量的薄膜。
这种工艺能够有效地控制光纤的折射率、色散率和几何形貌,制备出具有优异光学性能的光纤,因此在通信、光纤传感等领域有着重要的应用价值。
3.PCVD微波等离子体化学气相沉积法的原理及过程PCVD微波等离子体化学气相沉积法的原理是在气相状态下,通过化学气相反应在基底上沉积出均匀、致密的薄膜。
这一过程中,微波功率是提供等离子体所需高能量的关键因素,而控制沉积速率和薄膜质量的主要手段是通过化学气相反应的条件控制和基底表面温度的控制,从而实现薄膜的精密调控和制备。
4.PCVD微波等离子体化学气相沉积法的应用价值PCVD微波等离子体化学气相沉积法在光纤制备中应用广泛,其制备的光纤具有色散率低、折射率均匀、损耗小等优异光学性能,非常适合用于长距离、高速率的信息传输。
其制备工艺也能够满足不同材料组分、尺寸和形貌的要求,因此被广泛应用于通信、医疗、传感等领域。
5.我的个人观点和理解我认为PCVD微波等离子体化学气相沉积法在光纤制备中具有重要的意义。
通过我对这一主题的深入了解和研究,我深刻认识到了这一工艺在光纤制备中的关键作用,以及其在高速率通信和各种光学应用中的广泛应用前景。
6.总结与展望PCVD微波等离子体化学气相沉积法在光纤工艺中具有重要的地位和广阔的应用前景,它为光纤的制备提供了有效的手段和工艺支持。
随着通信和光学技术的不断发展,PCVD微波等离子体化学气相沉积法也将不断得到完善和提升,为光纤行业的发展和应用带来更多可能。
微波等离子化学气相沉积(MPCVD)技术制备高质量金刚石薄膜微波等离子化学气相沉积(MPCVD)是一种制备高质量、高纯度金刚石薄膜的方法。
这种技术利用微波激发反应气体,在低压环境下形成等离子体,从而实现金刚石薄膜的沉积。
一、微波等离子化学气相沉积微波等离子化学气相沉积(MPCVD)是一种先进的金刚石沉积技术。
它利用微波能量激发反应气体,产生等离子体,这些等离子体在微波的作用下,与衬底表面相互作用,形成金刚石薄膜。
MPCVD技术的优点在于它可以在较低的温度下实现金刚石薄膜的沉积,同时可以获得高质量、高纯度的金刚石薄膜。
此外,MPCVD技术还可以实现大面积、均匀的沉积,这使得它在工业应用中具有广泛的前景。
二、金刚石的制备在MPCVD技术中,金刚石的制备通常是在微波作用下进行的。
反应气体中的碳源和氢源在微波的作用下被激发为等离子体,这些等离子体中的碳原子在衬底表面沉积下来,形成金刚石薄膜。
在金刚石的制备过程中,反应气体的选择和流量控制是非常重要的。
通常使用的反应气体包括甲烷、丙烷、乙烯等碳氢化合物,以及氨气、氢气等气体。
这些气体的选择和流量控制直接影响金刚石薄膜的质量和性能。
三、MPCVD技术在金刚石制备中的应用MPCVD技术在金刚石制备中有着广泛的应用。
例如,可以利用MPCVD技术制备大尺寸、高质量的金刚石单晶,用于制造高精度、高效率的机械加工工具。
同时,还可以利用MPCVD技术制备厚度可控、均匀的金刚石薄膜,用于制造高效散热器件、高频电子器件等高技术产品。
四、结论综上所述,微波等离子化学气相沉积(MPCVD)技术在金刚石制备中具有广泛的应用前景。
该技术可以在较低的温度下实现高质量、高纯度金刚石薄膜的沉积,同时可以实现大面积、均匀的沉积。
这使得它在工业应用中具有广泛的前景,为制造高精度、高效率的机械加工工具和高频电子器件等高技术产品提供了新的途径。
然而,尽管MPCVD技术具有许多优点,但其在实际应用中仍存在一些挑战和问题。
微波等离子体●微波等离子体反应器特点:微波:为交流能量(信号),通过波导传输,每一种波导具有一定的特征阻抗(射频传输线理论)等离子体的反应器:本质上是具有一定阻抗的负载。
微波等离子体工作要求:波导特征阻抗=等离子体负载阻抗。
微波反射波能量将至最低。
●微波等离子体反应器发展:小尺寸共振腔---->表面波长细等离子体--->大面积(体积)表面波等离子体。
●微波等离子体反应器结构:⊙单模谐振腔谐振腔尺寸: λλ=R,(谐振条件)=d阻抗匹配: 好,可以不设置附加匹配。
激励电场单模(单一本征模)方向:图中电场沿轴向。
状态:驻波缺点:体积小(?)电场不均匀-----〉等离子体空间均匀性差。
应用:放电灯,光谱分析。
⊙多模腔谐振腔尺寸: λλ>>R;(非谐振)>>d阻抗匹配: 差,需要附加匹配。
优点:电场较均匀-----〉等离子体空间均匀性好。
⊙表面波等离子体(surface microwave plasma,SWP)源尺寸: λ=R(谐振条件),轴向尺寸没有限制阻抗匹配: 需要设置附加匹配。
激励电场单模或多模(单一本征模)状态:行波优点:大体积,细长缺点:面积小应用:气体反应(甲烷--->乙炔),有害气体处理侧视图多管SWP 源大面积/体积SWP源两种方式:(a)顶面馈入;(b)侧面馈入三种典型装置:(a)日本平面狭缝(顶面)耦合;(b) 德国环状狭缝(侧面)耦合;(c)法国改进型表面波导(侧面)耦合美国:中国(中国科大、合肥等离子体物理所----> 德国版) 日本顶面狭缝(重点)(1)两种加热模式bulk heating: 整体加热 surface heating:表面加热 分界点:电子等离子体波f f =截止n n =○不同加热模式下等离子体参数轴向分布不同加热模式的电子加热机理截止密度点(共振点)处的特性及验证预测:实验验证:装置ICP 等离子体密度轴向分布不同功率下的微波轴向分布共振点附近的等离子体密度和电子温度(2)不同的微波模式 无限大平面波2/1ε=n1122<-=ωωεppd p εε<等离子体相对于石英而言为光疏媒质,微波由石英窗口向等离子体传播时: (i )反射+折射(ii) 全反射---> 实际情况:微波在光疏媒质中指数衰减。

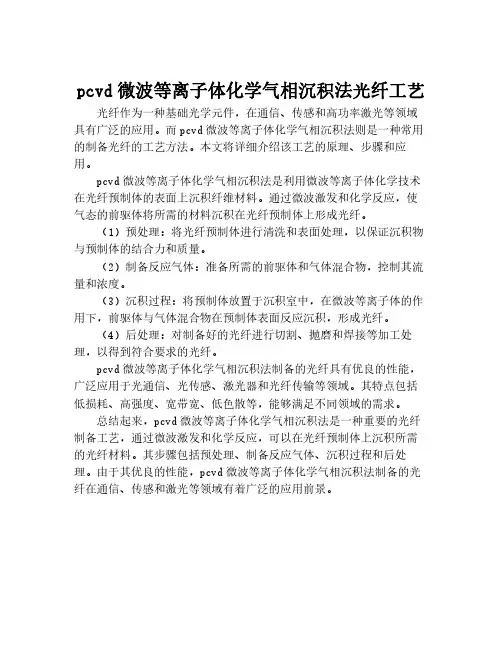

pcvd微波等离子体化学气相沉积法光纤工艺光纤作为一种基础光学元件,在通信、传感和高功率激光等领域具有广泛的应用。
而pcvd微波等离子体化学气相沉积法则是一种常用的制备光纤的工艺方法。
本文将详细介绍该工艺的原理、步骤和应用。
pcvd微波等离子体化学气相沉积法是利用微波等离子体化学技术在光纤预制体的表面上沉积纤维材料。
通过微波激发和化学反应,使气态的前驱体将所需的材料沉积在光纤预制体上形成光纤。
(1)预处理:将光纤预制体进行清洗和表面处理,以保证沉积物与预制体的结合力和质量。
(2)制备反应气体:准备所需的前驱体和气体混合物,控制其流量和浓度。
(3)沉积过程:将预制体放置于沉积室中,在微波等离子体的作用下,前驱体与气体混合物在预制体表面反应沉积,形成光纤。
(4)后处理:对制备好的光纤进行切割、抛磨和焊接等加工处理,以得到符合要求的光纤。
pcvd微波等离子体化学气相沉积法制备的光纤具有优良的性能,广泛应用于光通信、光传感、激光器和光纤传输等领域。
其特点包括低损耗、高强度、宽带宽、低色散等,能够满足不同领域的需求。
总结起来,pcvd微波等离子体化学气相沉积法是一种重要的光纤制备工艺,通过微波激发和化学反应,可以在光纤预制体上沉积所需的光纤材料。
其步骤包括预处理、制备反应气体、沉积过程和后处理。
由于其优良的性能,pcvd微波等离子体化学气相沉积法制备的光纤在通信、传感和激光等领域有着广泛的应用前景。
微波电子回旋共振等离子体数值模拟的开题报告1.研究背景与意义微波电子回旋共振(MECR)是一种重要的等离子体生成技术。
在诸如气体放电和等离子体加速器等领域中,MECR经常被用来产生高频电子和等离子体。
作为一种重要的非热等离子体体系,MECR已经被广泛应用于许多领域。
而对于复杂的实际问题,进行MECR等离子体的数值模拟是非常必要的。
完成MECR等离子体的数值模拟可以帮助我们更好地理解其物理过程,探索其许多未知性质,并促进MECR技术在更广泛的应用领域中的进一步发展,因此有着广阔的应用前景。
2.研究现状及不足目前,MECR等离子体的研究主要集中在实验方面,通过实验手段研究其物理过程和特性;但是在数值模拟方面,尤其是3D数值模拟方面,尚未有深入的研究。
因此,了解和探索MECR等离子体的数值模拟方法和技术具有重要的理论和实践意义。
3.研究内容和步骤本课题的主要研究内容为:(1) MECR等离子体数值模拟的基本理论和方法(2) 建立MECR等离子体数值模拟模型,包括电子动力学方程和Maxwell方程等模型,以及模型中需要关注的物理量。
(3) 使用COMSOL Multiphysics等数值模拟软件,对MECR等离子体进行数值模拟,探究MECR等离子体的动力学特性。
(4) 通过数值模拟,探究MECR等离子体中等离子体密度、电子温度、电场、磁场分布等特性,并分析这些参数对等离子体的稳定性和可控性的影响,为进一步优化MECR等离子体提供理论依据。
4.研究预期成果通过对MECR等离子体的数值模拟,我们可以模拟MECR等离子体中的复杂物理过程、优化等离子体的参数、提高等离子体的产生效率和稳定性。
这将有助于促进MECR技术更快地发展,进一步拓展其应用领域,为新型等离子体技术的研究提供理论基础。
微波等离子体
●微波等离子体反应器特点:
微波:为交流能量(信号),通过波导传输,每一种波导
具有一定的特征阻抗
(射频传输线理论)
等离子体的反应器:本质上是具有一定阻抗的负载。
微波等离子体工作要求:波导特征阻抗=等离子体负载
阻抗。
微波反射波能量将至最低。
●微波等离子体反应器发展:
小尺寸共振腔---->表面波长细等离子体--->大面
积(体积)表面波等离子体。
●微波等离子体反应器结构:
⊙单模谐振腔
谐振腔尺寸: λ
λ=
R,(谐振条件)
=d
阻抗匹配: 好,可以不设置附加匹配。
激励电场
单模(单一本征模)
方向:图中电场沿轴向。
状态:驻波
缺点:体积小(?)
电场不均匀-----〉等离子体空间均匀性差。
应用:放电灯,光谱分析。
⊙多模腔
谐振腔尺寸: λ
λ>>
R;(非谐振)
>>d
阻抗匹配: 差,需要附加匹配。
优点:电场较均匀-----〉等离子体空间均匀性好。
⊙表面波等离子体(surface microwave plasma,SWP)源
尺寸: λ
=
R(谐振条件),轴向尺寸没有限制阻抗匹配: 需要设置附加匹配。
激励电场
单模或多模(单一本征模)
状态:行波
优点:大体积,细长
缺点:面积小
应用:气体反应(甲烷--->乙炔),有害气体处理
侧视图
多管SWP源
●大面积/体积SWP源
两种方式:(a)顶面馈入;(b)侧面馈入
三种典型装置:(a)日本平面狭缝(顶面)耦合;
(b) 德国环状狭缝(侧面)耦合;
(c)法国改进型表面波导(侧面)耦合美国:
中国(中国科大、合肥等离子体物理所----> 德国版)●日本顶面狭缝(重点)
(1)两种加热模式
bulk heating: 整体加热 surface heating:表面加热 分界点:
电子等离子体波f f = 截止n n =
○不同加热模式下等离子体参数轴向分布
不同加热模式的电子加热机理
截止密度点(共振点)处的特性及验证
预测:
实验验证:装置
ICP 等离子体密度轴向分布不同功率下的微波轴向分布
共振点附近的等离子体密度和电子温度
(2)不同的微波模式 无限大平面波
2/1ε=n
112
2
<-=ωωεp
p
d p εε<
等离子体相对于石英而言为光疏媒质,微波由石英窗口向等离子体传播时: (i )反射+折射
(ii) 全反射---> 实际情况:微波在光疏媒质中指数
衰减。
(iii)当等离子体密度足够大时,
012
2<-=ωωεp
p 微波(光)传播特性不同于通常的反射、折射 出现新的行为:微波从界面起在两个介质内衰--->
即微波场强在界面最大--->表面波
有界体系中微波模式
不同微波模式下的放电图像、电场分布
[注意]照片在高气压(?)下拍摄。
[问题]随着等离子体密度的提高,不同的微波模式出现,该特性对放电有无影响?
等离子体密度随入射功率的变化。
(3)表面波吸收物理机理
假设表面波微波能量由电子碰撞吸收(欧姆加热), 吸收功率2
2
2E p abs ω
νν+∝
2.45G 的微波放电,放电气压为10mtorr 时,01.0≈ω
ν
,
低气压时电子碰撞吸收效率很低,低气压表面微波放电应该通过其他电子加热方式放电。
-----> 无碰撞电子加热
需要满足的条件:
(a )电子通过表面微波层的时间短于微波振动周期
即:ω
π
δ2<th
V (?)
(b ) 表面共振层处的微波电场足够大 (c ) 电子热速度p th V V ≈
电磁波(EM ): 真空真空
等离子体p p
p p V V V >=ε
模式转换
电子等离子体(EP): 真空等离子体p p V V << ---- >电子热速度p th V V ≈---- >朗道阻尼
德国环状狭缝耦合(侧面耦合);
(a)实物照片
(b)微波电场分布示意图(m=5)
(c)微波模式: m=0不存在----->GHzcm
.
fR2
实验结果:m=3 slot数量:2个。
f=2.45GHz,R=4cm fR=12.5GHzcm
m=5 slot数量:10个。
f=2.45GHz,R=8cm fR=20GHzcm
m=15 slot数量:30个。
f=2.45GHz,R=33cm fR=80GHzcm
(d)放电照片
slot数量:10个f=2.45GHz,R=8cm m=5
(e)等离子体密度空间分布
轴向分布
(f)临界击穿放电功率磁场,装置尺寸,气压,
法国表面波等离子体源大源
小源
(a)电场角向分布(m=3)(小源)
(b)放电模式跳跃
理论
实验 (大源)
0.0
0.5
1.0
1.5
2.0
0.00.20.4
0.6
(a)
P inc1
P inc2
mode1 mode2 mode3
10
9
8
7
6
5
43
2
1
P r e f (k W )
P in (kW)
美国:(Michigan University)
中国表面波等离子体源(德国版) (a) 合肥等离子体所
装置示意图
微波模式随气压的变化 m=8(660Pa)--->m=16(1000Pa)
装置及不同微波模式放电照片
(b)中国科技大学装置示意图
密度径向分布
产生区
下游区
微波模式
P0=10Pa, m=4, P0=230Pa,m=6
大面积SWP的特点:
(1)多种模式共存(?)
(2)放电出现跳跃
(3)有两种电子加热模式(不等同微波模式)
优点:SWP的优点:无溅射污染(?)
无磁场,结构简单(相对而言)
缺点:存在模式跳跃,放电不稳定,无法自动匹配
放电角向均匀性差
一种大面积均匀的等离子体源。
