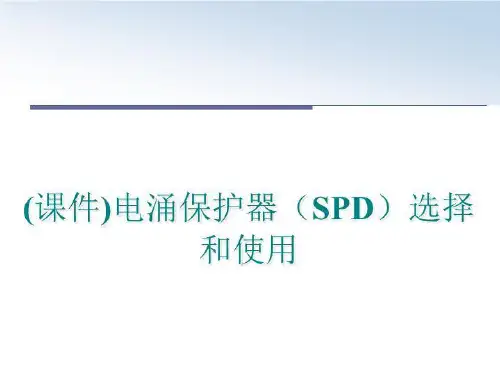

最新(课件)电涌保护器(spd选择和使用ppt课件

最新(课件)电涌保护器(spd选择和使用ppt课件


L1
L2
kWh
L3
Z
PEN
主配电6 kV 绝缘区域的抗冲击电压强度
二次配电4 kV 2,5 kV
用电器1,5 kV
SPD在TN-C-S系统中安装
TN-C-S-System
电力公司
主配电
二次配电
用电器
L1 L2 L3 N PE
FLASHTRAB
VALVETRAB
仪器保护
SPD在TN-S系统中安装
TN-S-System
方法二： 按GB16895.22中S1和S2的规定选取
雷电流在建筑物内的分配
100%
ii
进入建筑物的 ii 各服务性管线
ii 50% is
建筑物 外部防雷装置
等电位连接带
50% 接地装置
SPD Iimp值计算
条件：一属第二类防雷建筑物，引入水管、 电力线和信息线。电力线为TN-C- S， 需安3台SPD： 150kA/2=75kA（LPS分流） 75kA/3=25kA（入户三线分流） 25kA/3=8.3kA（三个SPD） Iimp为8.3kA（10/350μs）
C3
≥1kV(1kV/ μs）
10至100A(10/1000)
D1
≥1kV
0.5至2.5kA(10/350)
D2
≥1kV
0.6至2kA(10/250)
建筑物防雷设计规范
第6.4.4条 SPD必须能承受预期通过它们的雷电
流，并应符合以下两个附加要求：通过 电涌时的最大钳压，有能力熄灭在雷电 流通过后产生的工频续流。
交流1000V（r·m·s）（50Hz）
低压配电系统用 SPD 分类
T1（I级分类试验） 用标称放电电流In、1.2/50μs冲击电压和10/350 μs冲击电流Iimp做的试验，对应为电压开关型 SPD
SPD防雷器基础知识 ppt课件

SPD防雷器基础知识 ppt课件


6
SPD的参数
标称导通电压 在施加恒定1mA直流电流情况下，氧化锌压敏电 阻的启动电压，称为标称导通电压，又称为压敏 电压，常用Un或U1mA来表示。
用于低压交流供电系统的限压型SPD，其标称导 通电压U1mA宜按下式选取 U1mA=2.2U 式中，U为最大运行工作电压有效值。 相线对地（或视具体情况对零线）也可采用标称 导通电压600V的限压型SPD。
严禁将C级40kA模块型SPD进行并联组合作为 80kA或120kA的SPD使用。
PPT课件
14
SPD的安装
电源SPD引接线和接地线选择表
铜线截面积S（mm2)
配电电源线≤35源自50≥ 70SPD引接线
10
16
25
SPD接地线
≥ 16
25
≥ 35
• 箱式SPD应安装在被保护设备附近的墙上或靠近被保护设 备的其他地方，其电源引线和接地线长度均应小于1.5m， 接地线应尽量避免与电源线紧挨平行布设，并宜短、直。
13
SPD的使用要求（续）
电源用第一级（指B级）模块式SPD应具有劣化指 示、损坏告警、热熔保护、过流保护、遥信等功 能，并可根据实际需要选择雷电记数功能。 模块式限压型SPD正常时显示窗为绿色；若显示 窗变为红色，则说明已失效，应及时更换。
电源用第一级（指B级）箱式SPD应具有劣化指示、 损坏告警、热熔保护、过流保护、保险跳闸告警、 遥信等功能，并可根据实际需要选择雷电记数功 能。
在TN-S供电系统的局站内，可采用“4+0”保护模 式，即相线及零线分别对地安装限压型SPD；也 可采用“3＋1”保护模式，即三相分别对零线用限 压型器件保护，零线对地用气体放电管保护。
在TT供电系统的局站内，应采用“3＋1”保护模式。
防雷器学习资料SPD分类及参数选择技巧PPT课件

防雷器学习资料SPD分类及参数选择技巧PPT课件

•22
主要技术指标
• 2、放电电流 --In 标称放电电流：施加规定波形（8/20μs）和次数（同
一极性5次）放电电流冲击后标称导通电压变化率小于 10%，漏泄电流和限制电压仍在合格范围内的最大的放 电电流幅值。
最大放电电流：施加规定波形（8/20μs）放电电流冲 击1次后不发生实质性损坏，不炸裂，不燃烧的最大的放 电电流幅值，一般最大放电电流＝（1.5~2.5）×标称放 电电流。
• SPD1若安装在某建筑物总配电室，用三片开关型电 涌保护器就能满足系统的要求。我国现行的供电方式 即使整个供电系统采用TN-S方式，而在总配电室N与 PE是一个接地点，如此在配电机房总配电柜安装三片 开关型SPD就能起到作用。N到地之间可以不加。
• 此建议要以现场勘察变压器的位置确定。
•32
• SPD1选择的建议参数如下： • 最大持续运行电压：Uc＝440V～ • 最大放电电流：一般要按规范要求进行计算设计或参考标
磁干扰。 • 7）、保险丝中断产生10/1000us（通常在300—1000A）
电磁干扰。 • 8）、空调器的开启产生10/1000us（通常在300—1000A）
电磁干扰
•3
• 其实静电感应、电磁感应主要是通过供电线路破 坏设备的，因此对计算机信息系统的防雷保护首 先是合理地加装电源避雷器，其次是加装信号线 路和天馈线避雷器。
所以，规范要求SPD必须能够承受 预期通过它们的 雷电流 ；通过电涌时的最大钳压有能力熄灭在电流通过 后产生的 工频续流 。
•18
• 在建筑物进线处和其它分类区界面处的最大电 涌加上其两端引线的 感应电压 应与所属系统 的基本绝缘水平和设备允许的最大电涌电压协 调一致。
• 为使最大电涌电压足够低，其两端的引线应做 到足够短。
电涌保护器SPD PPT

电涌保护器SPD PPT

6
4
2.5
1.5
注： 1 Ⅰ类 —含有电子电路的设备，如计算机、有电子程序控制的设备；2 Ⅱ类— 如家用电器和类似负荷；3 Ⅲ类— 如配电盘，断路器，包括线路、母线、分线盒、开关、插座等固定装置的布线系统，以及应用于工业的设备和永久接至固定装置的固定安装的电动机等的一些其他设备； 4 Ⅳ类—如电气计量仪表、一次线过流保护设备、滤波器。

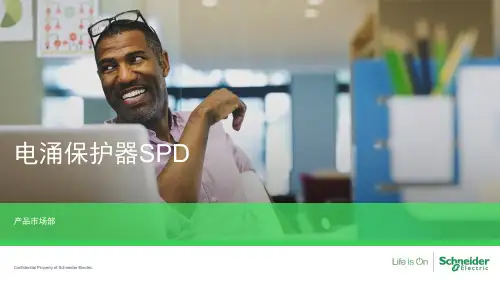

电涌保护器SPD
产品市场部
Confidential Property of Schneider Electric
Confidential Property of Schneider Electric |
雷电防护发展历史
Page 2
综合防雷系统
外部防雷
内部防雷
合理的选用SPD
合理的设计SPD
为什么要设计SPD
过电压的类别
Page 6
20 x Un
5 x Un
大气过电压
操作过电压
无论是大气过电压，还是操作过电压，都有可能造成设备的提前老化，甚至直接损毁
Confidential Property of Schneider Electric |
SPD作用
Page 7
过电压超过设备绝缘耐冲击电压Uw
4 kV 过电压
Confidential Property of Schneider Electric |
Uc的选择
GB 50057-2010/GB 50343-2012
Page 20
Confidential Property of Schneider Electric |
放电能力的选择
GB 50057-2010
Page 3
Confidential Property of Schneider Electric |
交流电涌保护PPT课件

交流电涌保护PPT课件

- 根据标准 - 根据实际风险分析 - 实际运行经验
2- 非间隙技术是较好的技术:
- 足够的放电电流水平 - 更好的保护水平 - 无跟随电流，不会对系统造成负面影响
24
4、设计要点、参数选择及多级保护
25
要点、程序
危险度分析 SPD的选择 SPD的安装位置 SPD的协调 SPD的连结
26
危险度分析
50% E a rth
17%
M e ta llic gas p ip e
17%
B o n d in g B a w ate r
p ip e
R in g E a rth E le c tro d e
17%
4 .3 %
E le c tric p o w e r lin e 13
1000
2000
5000
10000
20000
50000
Discharge current 8/20 (A)
SparkGap / MOV 40 kA
DS150E / MOV 40 kA
DS150E
DS150VG
20
技术比较
跟随电流
产生跟随电流的后果
▪造成熔断器或断路器的误脱扣 ▪需要采取特别措施 ，吸收释放的 热气 ▪与SPD配套的熔断器必须精心选 择，大于系统的短路容量Icc
Iim p > 50 k A
Tr
> 100 ns
>> 100 kA > 35 kA > 100 ns
140 kA > 15 kA < 25 ns
40 kA >15 kA < 100 ns
漏电流
If
< < 0 .1 m A
《电涌保护器讲课》课件

《电涌保护器讲课》课件


分类与特点
分类
电涌保护器有多种分类方式，如按用途可分为电源电涌保护器和信号电涌保护 器；按元件可分为气体放电管、金属氧化物变阻器、压敏电阻等。
特点
电涌保护器具有反应速度快、耐冲击能力强、使用寿命长等特点，广泛应用于 各种电子设备和通信系统。
2023
PART 02
电涌保护器的应用
REPORTING
应用领域
家庭用电
工业生产
电涌保护器可以有效保护家庭电器设备免 受电压波动和雷电浪涌的损害。
在工业生产中，电涌保护器能够保障生产 线设备和控制系统的稳定运行，避免意外 停产和设备损坏。
通信和数据中心
公共设施
通信和数据中心设备对电源稳定性要求极 高，电涌保护器能够提供持续稳定的电力 供应，确保数据传输和存储的可靠性。
精确的监测和控制能力。
智能化
通过集成传感器和智能算法，电涌 保护器将能够自动识别和应对各种 电力异常情况，提高电力系统的稳 定性和可靠性。
高效化
新型电涌保护器将采用更高效的电 路设计和新材料，以降低能耗和提 高工作寿命。
市场前景分析
01
02
03
市场需求增长
随着人们对电力安全意识 的提高，电涌保护器的市 场需求将不断增长。
公共设施如交通系统、医院、。
应用案例
家庭用电保护
在家庭用电系统中安装电涌保护器， 可以有效地防止雷电浪涌对家用电器 设备的损坏，保障家庭用电安全。
数据中心电源系统的保护
在数据中心电源系统中安装电涌保护 器，可以确保服务器、路由器等关键 设备的正常运行，避免数据丢失或系 统瘫痪。
工业生产线的保护
在工业生产线上安装电涌保护器，能 够避免因电压波动或雷电浪涌引起的 设备故障和意外停产，提高生产效率 和产品质量。

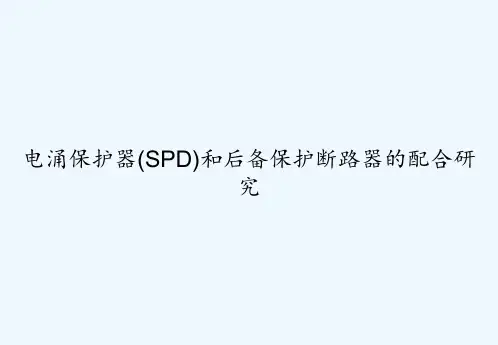

电涌保护器(SPD)和后备保护断路器的配合研究 PPT

电涌保护器(SPD)和后备保护断路器的配合研究 PPT


MCB在冲击下的脱扣机理研究
端子 双金属片 条状线辫 动触头 静触头 瞬时脱扣器线圈 负荷侧端子
MCB冲击后损坏的原因
❖ 磁脱扣线圈断裂 ❖ 线圈和静触头松脱 ❖ 触头磨损
断口 静触头
动触头
冲击电流下的脱扣机理
试验过程中发现，造成MCB脱扣机构动作的 原因主要是由于动静触头间的电动斥力，试 验证明：尝试将磁铁取走后对MCB进行冲击 试验，发现MCB的脱扣机构也还是动作了， 说明了导致MCB在冲击电流下动作的主要原 因并不是完全由于电磁力造成的。
电涌保护器(SPD)和后备保护断路器的配合研 究
问题提出
工频电流
√ 断路器
电涌保 护器
（SPD）
√
电涌电流（雷电流）
已有的研究成果
10/350冲击电流波形
冲击电流波形
❖ I级冲击电流Iimp
冲击电流Iimp由其峰值，电荷量Q和比能量 W/R参数来确定。冲击试验电流的峰值应 在50μs内达到，电荷量Q转移应在5ms内 发生，比能量 W/R 应在5ms内释放。
❖ B型曲线：3 和 5 In 小短路 ❖ C型曲线：5 和 10 In 高短路
电流的控制和保护 ❖ D 型曲线：10 - 14 In
分断能力： B<C<D
C特性曲线下N和H的IMW和I15的比较
冲击电流/kA 冲击电流/kA
70 60 50 40 30 20 10 0
0
40
30
20
N-C
H-C
10
❖ 15 shots withstand current (I15)——MCB能够耐受15次 冲击的最大电涌电流（8/20 µs波形）。
C65H-C型MCB的冲击耐受性能
基站电源防雷器(SPD)接线方式演示幻灯片

基站电源防雷器(SPD)接线方式演示幻灯片

27
380V三相供电系统SPD引接线上电断路器（熔断器）
选型表，注：220V单相同型号SPD断路器往上一级选型
浪涌保护器
断路器（熔断器）大小
导线线径（mm2）
SPD-200
63A
16
SPD-150
63A
16
SPD-100
32A
16
SPD-80
32A
16
SPD-65
32A
10
SPD-40
32A
10
SPD-25
上图是采用凯文式接线的实例，这样安装有几个好处： 1. 配电系统和设备的接地线不用改动，工程量小。 2. 防雷箱在最前端可以保护后面所有的负载，保护最全面。 3. 防雷箱安装在总接地母排旁边，引线最短，残压最低，雷电流入地通道最合理，保护效果最好。 4. 所有设备的接地均连接到总接地母排上，参考电位一致，无地电位反击的风险。
9
➢A点为交流配电箱。
➢B点为机房接地母排。
➢采用凯文式接法后，虽然A点到防雷箱的距离为6米。
➢而开关电源交流输入侧得到的剩余电压（残压）＝防雷箱的残压。
➢也就是说把L1和L2的长度变为0。
➢假设通过防雷箱的雷电流为20KA：
➢防雷箱的残压为1500V。
➢L1的残压＝L1*di/dt＝0uH*20KA/10uS＝0KV。
28
直流避雷器3P接线方式
29
变 压 器
B C
N
TN-C供电系统
A
变
B
变压器接地与机房接地使用不同地网，
压 器
C
N
但中性线在机房入口接地。
配 电 柜
配 电 柜 配 电 柜
6
防雷器接线规范要求
【PPT】SPD的分类、选择与应用

【PPT】SPD的分类、选择与应用


SPD产品安装位置（GB 50343-2011)
IEC61643-11
In/Iimp
B 30kA/城区 40kA/郊区 60kA/山区 或Iimp=12.5kA
C 20kA
D 10kA
LPZ2 LPZ1 LPZ0B
精细级 次级 第一级
电源SPD模块保护距离问题
电源SPD安装在进线端（进户端），若防雷器与需要保护设备的连 线超过10米，可能造成LC振荡产生出2倍于SPD的残压值（振荡现象）。
SPD产品选择与应用
版本号：01 日期：2023-04-10
目 录
电涌保护器的分类
电涌保护器的选择
电涌保护器的应用
SPD端口类型
一端口
二端口
SPD设计类型
复合型
开关型
限压型
SPD试验类型
10/350us
8/20us
1.2/50us
Ⅰ类试验 T1
Ⅱ类试验 T2
Ⅲ类试验 T3
SPD 产品T1+T2与B+C识别
SPD产品不同配电系统组合类型（GB/T18802.12-202X)
三相
3+1
3+0
4+0
单相
2+0
1+1
2+1
目 录
电涌保护器的分类
电涌保护器的选择
电涌保护器的应用
SPD标准
UL标准
IEC标准
UL1449 UL497
IEC61643 EN61643
美洲地区
欧洲地区 亚非地区
GB(T)18802 中国
YD 工信部 TB 铁路 QX 气象 DL 电力
SPD标准
GB/T18802.12-2014 低压电涌保护器（SPD）第12 部分：低压配电系统的电涌保 护器选择和使用导则

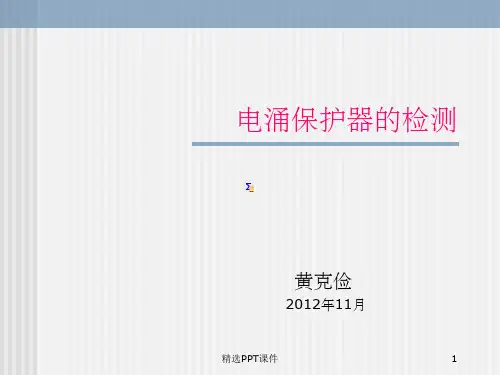

电涌保护器的检测ppt课件

电涌保护器的检测ppt课件


精选PPT课件
8
1.3 电涌保护器的分类
按用途分类：电源、信号和天馈
连接至低压配电系统SPD和连接至电信及信号网络SPD
电源SPD
信号SPD
天馈SPD
精选PPT课件
9
1.3 电涌保护器的分类
按外型分类：模块式、箱式
箱式SPD
精选PPT课件
模块式SPD
10
1.3 电涌保护器的分类
按接线端口分类：一端口、二端口
精选PPT课件
19
几组常用的启动电压(U1mA)和与之对应的最大持 续交流工作电压UC对应值
启动电压(U1mA)
最大持续交流工作电压UC
430V
-------- 275V
470V
-------- 300V
510V
-------- 320V
560V
-------- 365V
620V
-------- 385V
28
2.1 有关电涌保护器的一些标准介绍
国际标准:
IEC62305-4 (TC81防雷) 雷电防护 第4部分:建筑物内电气和电子系统
IEC61643-11:2011 (TC37避雷器) 低压电涌保护器，第11部分：低压配电系统的电涌保护器 —性能要求和实验方法 IEC61643-12:2008 低压电涌保护器，第12部分：低压配电系统的电涌保护器—选择与使用原则 IEC61643-21:2009 低压电涌保护器，第21部分：电信和信号网络的电涌保护器—性能要求和试验方法
精选PPT课件
24
针对开关型SPD的参数：（6）冲击电流Iimp
它由电流峰值Ipeak和电荷量确定，用于一 级试验。
采用10/350μs的波形测SPD的通流能力。
