1 / 4 专题训练(三) 光学作图(一)
【专题概述】
光学作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图。作图时需注意以下几点:( 1 )要借助工具作图;( 2 )实际光线画实线,其他光线画虚线;( 3 )光线要带箭头,光线与光线之间要连接好,不要断开。
类型1 光的反射作图
1.如图所示,OA是一条入射光线。现欲将它从A点反射入洞内,请你画出平面镜的位置及反射的光路。
答案:如图所示
2.如图是一个魔术箱,一束激光从左侧小孔射入,右侧小孔射出,但奇怪的是箱子中间有一挡板,请你利用四块平面镜完成内部光路图。
答案:如图所示
类型2 平面镜成像作图
3.请画出图中人眼通过平面镜M看到桌子底下橡皮S的光路。
答案:如图所示 2 / 4
4.如图所示,在某房间的天花板上装有平面镜M,S为一灯泡,P为不透明的墙,请画出灯泡发出的光经平面镜反射后,能够照亮P墙右侧区域的光路图。
答案:如图所示
类型3 光的折射作图
5.在碗底放一枚硬币S,向碗里倒水后,会观察到“硬币”上升,如图所示,请将眼睛看到硬币的像S'的光路图补充完整。
答案:如图所示 3 / 4 6.潜水员在水中A点,看到岸边物体B的像B',请在图中画出B'的大致位置,并画出光路图。
答案:如图所示
类型4 综合作图
7.(咸宁中考)用激光器发出一束光,射入半圆形玻璃砖的圆心O,结果在水平屏幕MN上出现两个光斑,其中一个光斑在A点,如图。请在图中画出光路确定另一光斑B点的位置。
1

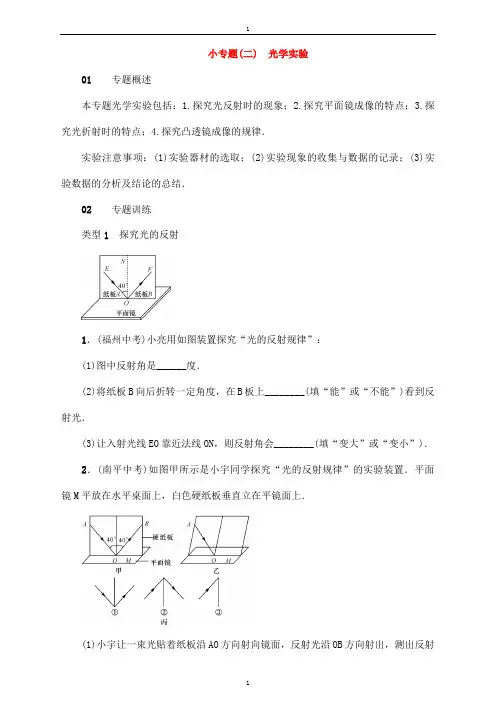

1 小专题(二) 光学实验
01 专题概述
本专题光学实验包括：1.探究光反射时的现象；2.探究平面镜成像的特点；3.探究光折射时的特点；4.探究凸透镜成像的规律．
实验注意事项：(1)实验器材的选取；(2)实验现象的收集与数据的记录；(3)实验数据的分析及结论的总结．
02 专题训练
类型1 探究光的反射
1．(福州中考)小亮用如图装置探究“光的反射规律”：
(1)图中反射角是______度．
(2)将纸板B向后折转一定角度，在B板上________(填“能”或“不能”)看到反射光．
(3)让入射光线EO靠近法线ON，则反射角会________(填“变大”或“变小”)．
2．(南平中考)如图甲所示是小宇同学探究“光的反射规律”的实验装置．平面镜M平放在水平桌面上，白色硬纸板垂直立在平镜面上．
(1)小宇让一束光贴着纸板沿AO方向射向镜面，反射光沿OB方向射出，测出反射1
1 角和入射角大小．改变光的入射角度，多次重复上述实验步骤．
①上述实验探究得到的规律是________(填字母)．
A．光沿直线传播 B．反射角等于入射角
C．平面镜成像的特点
②白色硬纸板在实验中的作用是________________________(写出一条即可)．
(2)实验过程中若将纸板倾斜，如图乙所示，让光仍贴着纸板沿AO方向射向镜面，此时反射光________(填“在”或“不在”)纸板这一平面内；通过平面镜观察镜中硬纸板的像，则看到的像与图丙中相符的是________(填序号)．
3．在进行光的反射规律的探究实验中，小明设计了如下实验．如图所示，平面镜M平放在桌面上，把一个白色硬纸板竖立在镜面上，硬纸板是由E、F两块粘接起来的，可以绕接缝ON转动，ON垂直于镜面．
(1)先使E、F两块纸板在同一平面，让一束红光沿纸板射向镜面上的O点，观察到反射光线与入射光线出现在法线的________(填“同”或“异”)侧．
小专题(二) 光学作图
01 专题概述)
光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．
方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．
(2)关于平面镜成像的作图：
名称
方法 作图步骤 原理图
利用平面镜成像原理 ①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延长线，交点即为光点S的像点S′，如图所示.
利用平面镜成像特点 ①过S点作平面镜的垂线(像与物连线跟镜面垂直)；②截取S′点，使S′到镜面距离等于S到镜面的距离(像与物到镜面距离相等)；③画出像点S′(像与物大小相等)，如图所示.
(3)利用光的折射规律作图：在光的折射作图中，首先判断光是从哪种介质斜射入哪种介质，然后做出法线，最后确定出折射角大还是入射角大，进而画出对应的光线．
02 专题训练
类型1 光的反射作图
1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．
第1题图 第2题图
2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．
3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．
第3题图 第4题图
4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)
类型2 平面镜成像作图
5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．
专训2：探究光的反射定律
探究光的反射定律的实验中：
(1)纸板的作用：对光起漫反射作用，显示光线位置；
(2)光线位置的确定：在纸板的光线上描两点，再连接并标上方向；
(3)纸板和镜面的放置：纸板与镜面垂直；
(4)“三线共面”的判断方法：将一纸板后折，观察其上是否有光线；
(5)多次改变入射角的大小进行实验的目的：保证结论的普遍性；
(6)验证光路可逆的方法：让入射光线逆着原来的反射光线入射。
实验设计
1．(中考·扬州)如图所示，在探究光的反射定律时，将平面镜放在水平桌面上，再把一个可以沿ON向前、向后折的纸板垂直放置在平面镜上。
(第1题图)
(1)让一束红光贴着纸板沿AO入射到O点，为了便于测量和探究，需要在纸板上记录的是________________________；将纸板的右半边沿着ON向后折去，则在折过去的纸板上________(填“能”或“不能”)看到反射光线。
(2)为了得到反射角等于入射角的规律，应当_________________________
______________________________________________________________。
2．如图所示，是陈涛同学探究光反射规律的实验，他进行了下面的操作：
(1)实验时在光屏前不同的方向都能看到光的传播路径，这是因为光在光屏上发生了________(填“镜面”或“漫”)反射。这种反射________(填“遵循”或“不遵循”)反射定律。
(2)如图甲，让一束光贴着纸板沿某一个角度射到O点，经平面镜的反射，沿另一个方向射出，改变光束的入射方向，使i减小，这时r跟着减小，使i增大，r跟着增大，r总是________i，说明__________________________。 (3)如图甲，入射光线为EO，反射光线为OF，若让一束光沿FO射入，我们会发现反射光线沿OE射出，这说明了光在反射时_________________________
