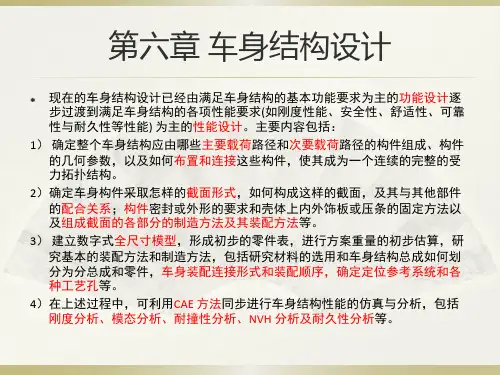

汽车车身结构与设计第六章

[0982]《汽车车身结构与设计》第五次作业[论述题]问答题：1、汽车的空气动力特性影响汽车的哪些性能?2、通常采用哪些气动附加装置，可以使汽车的气动性能得到明显改善？3、车体骨架杆件可分为哪三类？4、车身分块原则是什么？5、什么是车身的振动与共振？6、根据人体工程学的研究，最舒适的乘坐姿势时的体压分布应如何保证？7、汽车座椅设计应满足哪些要求？8、降低汽车行驶升力的措施有哪些？9、降低汽车行驶阻力的措施有哪些？10、提高汽车板壳零件刚度应采取哪些措施？参考答案：1、汽车的空气动力特性影响汽车的哪些性能答：汽车的空气动力特性直接影响汽车的动力性、经济性、操纵稳定性和舒适性。

2、通常采用哪些气动附加装置，可以使汽车的气动性能得到明显改善？答：（1）前部扰流器；（2）后扰流器；（3）导流罩；（4）隔离装置。

3、车体骨架杆件可分为哪三类？答：按功能所要求的，如门柱、窗柱、门槛、门框上横梁等；加强用的如大客车顶盖上的纵梁和底架周边的搁梁，在后悬架设置的横梁等；为安装附件而设置的非承载件。

4、车身分块原则是什么？答：①考虑钢板材料的尺寸规格②考虑拉延工艺性③对制造精度的影响④考虑易损件5、什么是车身的振动与共振？答：车身是一个多自由度的弹性系统，在外界力的激励下将产生变形，引起系统的振动。

当外界激振频率与系统固有频率接近，或成倍数关系时，将发生共振。

6、根据人体工程学的研究，最舒适的乘坐姿势时的体压分布应如何保证？答：（1）人体的大部分质量以较大的支撑面积、较小的单位压力合理地分布到坐垫和靠背上；（2）压力分布从小到大平滑地过渡，避免突然的变化。

7、汽车座椅设计应满足哪些要求？答：1）应有良好的静态特性，2）具有良好的动态特性，3）有足够的结构强度、刚度和寿命，并能在发生交通事故时尽量减少乘员的受伤程度，4）结构紧凑，外形与色彩应美观、大方，与车身内饰相协调，并尽可能减轻质量，降低成本，有良好的结构工艺性。

汽车设计课后习题答案第一章汽车总体设计1-1:在绘总布置图时，首先要确定画图的基准线，问为神马要有五条基准线缺一不可？各基准线是如何确定的？如果设计时没有统一的基准线，结果会怎样？答：绘制整车总布置图的过程中，要随时配合、调整和确认各总成的外形尺寸、结构、布置形式、连接方式、各总成之间的相互关系、操纵机构的布置要求，悬置的结构与布置要求、管线路的布置与固定、装调的方便性等。

因此要有五条基准线才能绘制总布置图。

A、车架上平面线车架上平面线：车架上平面线即纵梁上翼较长的一段平面在侧（前）视图上的投影线。

作为标注垂向尺寸的基准线；B、前轮中心线：通过左、右前轮中心，并垂直于车架上平面线的平面在侧视图和俯视图上的投影线。

作为标注纵向尺寸的基准线；C、汽车中心线：汽车纵向垂直对称平面在俯视图和前视图上的投影线。

作为标注横向尺寸的基准线；D、地面线：地平面在侧视和前视图上的投影线，作为标注汽车高度、货台高度、离地间隙、接近角和离去角等尺寸的基准线。

E、前轮垂直线线：通过左、右前轮中心右前轮中心，并垂直于并垂直于地面的平面，在侧视图和俯视图上的投影线。

作为标注轴距和前悬的基准线。

1-2：发动机前置前轮驱动的布置形式，如今在乘用车上得到广泛采用，其原因究竟是神马？而发动机后置后轮驱动的布置形式在客车上得到广泛采用，其原因又是神马？答：前置前驱优点：前桥轴荷大，有明显不足转向性能，越过障碍能力高，乘坐舒适性高，提高机动性，散热好，足够大行李箱空间，供暖效率高，操纵机构简单，整车m小，低制造难度后置后驱优点：隔离发动机气味热量，前部不受发动机噪声震动影响，检修发动机方便，轴荷分配合理，改善后部乘坐舒适性，大行李箱或低地板高度，传动轴长度短。

1-3：汽车的主要参数分几类？各类又含有哪些参数？各参数是如何定义的？答：汽车的主要参数分三类：尺寸参数，质量参数和汽车性能参数1）尺寸参数：外廓尺寸、轴距、轮距、前悬、后悬、货车车头长度和车厢尺寸。

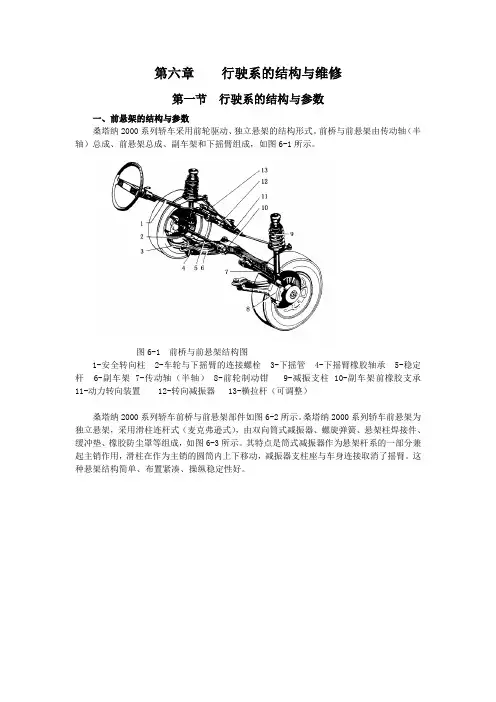

第六章行驶系的结构与维修第一节行驶系的结构与参数一、前悬架的结构与参数桑塔纳2000系列轿车采用前轮驱动、独立悬架的结构形式。

前桥与前悬架由传动轴（半轴）总成、前悬架总成、副车架和下摇臂组成，如图6-1所示。

图6-1 前桥与前悬架结构图1-安全转向柱 2-车轮与下摇臂的连接螺栓 3-下摇管 4-下摇臂橡胶轴承 5-稳定杆 6-副车架 7-传动轴（半轴） 8-前轮制动钳 9-减振支柱 10-副车架前橡胶支承11-动力转向装置 12-转向减振器 13-横拉杆（可调整）桑塔纳2000系列轿车前桥与前悬架部件如图6-2所示。

桑塔纳2000系列轿车前悬架为独立悬架，采用滑柱连杆式（麦克弗逊式），由双向筒式减振器、螺旋弹簧、悬架柱焊接件、缓冲垫、橡胶防尘罩等组成，如图6-3所示。

其特点是筒式减振器作为悬架杆系的一部分兼起主销作用，滑柱在作为主销的圆筒内上下移动，减振器支柱座与车身连接取消了摇臂。

这种悬架结构简单、布置紧凑、操纵稳定性好。

图6-2 前桥与前悬架部件分解图1-副车架 2-传动轴 3-副车架后橡胶轴承 4-螺母（拧紧力矩30N·m） 5-自锁螺母（拧紧力矩60N·m） 6-减振支柱 7-螺栓（拧紧力矩 70N·m） 8-制动钳 9-自锁螺母（拧紧力矩230N· m） 10-下摇臂下支座 11-自锁螺母（拧紧力矩50N·m） 12-球形接头 13-自锁螺母（拧紧力矩65N·m） 14-稳定杆 15-螺栓（拧紧力矩25N·m） 16-副车架前橡胶轴承 17-自锁螺母（拧紧力矩40N·m） 18-自锁螺母（拧紧力矩60N·m）19-螺栓（拧紧力矩70N·m）图6-3 前悬架分解图l-开槽螺母 2-悬架支承轴轴承（只能整件更换） 3-弹簧护圈 4-限位缓冲器 5-护套 6-螺旋弹簧 7-挡泥板 8-轮毂 9-制动盘 10-紧固螺栓（拧紧力矩 10N· m） 11-车轮轴承 12-卡簧 13-车轮轴承壳 14-辅助橡胶弹簧 15-限位缓冲器 16-波纹管盖 17-弹簧护圈带通气孔 18-螺母盖（拧紧力矩150N·m） 19-崎岖路面选装件（M103） 20-减振器。

汽车设计讲稿-第六章悬架设计第六章悬架设计§6-1 概述：一、功用：传力、缓冲、减振：保证平顺性、操纵稳定性二、组成：弹性元件：传递垂直力，评价指标为单位质量储能等导向装置：车轮运动导向，并传递垂直力以外的力和力矩减振器：减振缓冲块：减轻车轴对车架的撞击，防止弹性元件变形过大横向稳定器：减少转弯时车身侧倾太大和横向角振动三、设计要求：1）良好的行驶平顺性：簧上质量 + 弹性元件的固有频率低；前、后悬架固有频率匹配：乘：前悬架固有频率要低于后悬架尽量避免悬架撞击车架；簧上质量变化时，车身高度变化小。

2）减振性好：衰减振动、抑制共振、减小振幅。

3）操纵稳定性好：车轮跳动时，主销定位参数变化不大；前轮不摆振；稍有不足转向（δ1>δ2）4）制动不点头，加速不后仰，转弯时侧倾角合适5）隔声好6）空间尺寸小。

7）传力可靠、质量小、强度和寿命足够。

§6-2 悬架结构形式分析：一、非独立悬架和独立悬架：二、独立悬架结构形式分析：1、评价指标：1）侧倾中心高度：A、侧倾中心：车身在通过左、右车轮中心的横向垂直平面内发生侧倾时，相对于地面的瞬时转动中心，叫侧倾中心。

B、侧倾中心高度：侧倾中心到地面的距离。

C、侧倾中心位置影响：位置高：侧倾中心到质心的距离缩短，侧向力臂和侧倾力矩↓，车身侧倾角↓；过高：车身倾斜时轮距变化大，加速轮胎车轮外倾角α磨损。

2）车轮定位参数：车轮外倾角α，主销内倾角β，主销后倾角γ，车轮前束等会发生变化。

主销后倾角γ变化大→转向轮摆振车轮外倾角α化大→直线行驶稳定性；轮距变化，轮胎磨损3）悬架侧倾角刚度A、车厢侧倾角：车厢绕侧倾轴线转动的角度B、影响：车厢侧倾角与侧倾力矩和悬架总的侧倾角刚度有关，影响操纵稳定性和平顺性4）横向刚度：影响操纵稳定性转向轴上悬架横向刚度小，转向轮易摆振，5）空间尺寸：占用横向尺寸→影响发动机布置和拆装；占用高度尺寸→影响行李箱大小和油箱布置。

毕业设计（论文）（说明书）题目：汽车车身结构与设计姓名：、、、、编号：、、、、、、、、、、技术学院年月日、、、、技术学院毕业设计（论文）任务书姓名、、、、专业汽车运用技术任务下达日期年月日设计（论文）开始日期年月日设计（论文）完成日期年月日设计（论文）题目：汽车车身结构与设计A·编制设计B·设计专题（毕业论文）指导教师、、、、系（部）主任、、、、、年月日、、、、技术学院毕业设计（论文）答辩委员会记录机械工程系汽车运用技术专业，学生、、、、于年月日进行了毕业设计（论文）答辩。

设计题目：汽车车身结构与设计专题（论文）题目：汽车车身结构与设计指导老师：、、、、答辩委员会根据学生提交的毕业设计（论文）材料，根据学生答辩情况，经答辩委员会讨论评定，给予学生、、、、毕业设计（论文）成绩为。

答辩委员会人，出席人答辩委员会主任（签字）：答辩委员会副主任（签字）：答辩委员会委员：，，，，，，、、、、技术学院毕业设计（论文）评语第页毕业设计（论文）及答辩评语：业设计说明书（论文）摘要随着中国加入世界贸易组织，中国的汽车工业开始融入全球的竞争之中，入世成为中国汽车工业的巨大推动力量，使它的发展进入了一个全新的时期同时，也将面临严峻的考验。

在如此激烈的市场竞争中，若想占有一席之地，就必须具有过硬的产品质量，先进的技术水平，才能不断地发展自己，巩固自己，才能适应新形式的需要，在发展中立于不败之地，因此，如何在设计阶段提高车身制造质量在当前就显得尤为重要。

本文就目前的汽车车身的发展现状，进行有关车身的探讨和研究，并从车身造型演变及发展现状，车身概述，车身外形的设计方法等方面对汽车车身进行了阐述和分析，并进行了相关的设计与构思。

以期达到对汽车车身更好的探讨和理解。

关键词：车身概述，发展现状，车身设计,功能设计论文类型：毕业设计ABSTRACTWith China's accession to the World Trade Organization, China's auto industry began to integrate into the global competition among the WTO to become a huge driving force for China's auto industry, it's development has entered a new period, but also will face a severe test . In such a fierce market competition, if you want a place to be with excellent product quality, advanced technology in order to continue to develop their own, to consolidate themselves in order to adapt to new forms of need, in an invincible position in the development of Therefore, how the body manufacturer in the design phase to improve the quality of the current is particularly important. In this paper, the development of the current status of the car body, and the relevant body of research and development from the evolution and status of body shape, body outlines, body shape design methods, are described on the car body and analysis, and the correlations The design and concept. To achieve a better body of the car and understanding.KEY WORDS:Body outlines, development status, body design, accessories design Dissertation Type:Graduation目录第1章绪论 (5)1.1 汽车造型的演变及发展现状 (5)1.1.1 马车型汽车 (5)1.1.2 箱型汽车 (6)1.1.3 甲壳虫型汽车 (6)1.1.4 船型汽车 (6)1.1.5 鱼型汽车 (6)1.1.6 楔形汽车 (7)第2章汽车车身概述 (9)第3章汽车车身外形设计方法综述 (12)3.1 传统手工设计方法简介 (12)3.2 现代车身设计方法简介 (13)第4章当代汽车车身设计浅析 (16)4.1 车身的内部设计 (16)4.2 车身的外部造型设计 (16)4.3 车身设计安全性很重要 (17)第5章车身设计流程与技术探索 (18)5.1 车身制造技术的发展 (18)5.2 白车身外观品质的研究方法 (19)5.2.1 外观公差的标定 (19)5.2.2 适用制造公差的程序 (21)5.3 容差分配理论 (21)5.3.1 概念 (21)5.3.2 理论基础 (22)5.3.3 容差分配的范围 (22)5.3.4 容差分配的计算方法 (23)5.3.5 容差分配的作用 (23)5.4 零件制造公差的设定 (23)5.4.1 宗旨 (23)毕业设计说明书（论文）5.4.2 适用范围 (23)5.5 移动公差的设定 (23)5.5.1 宗旨 (23)5.5.2 移动公差的含义 (24)5.5.3 适用范围 (24)5.5.4 决定移动公差(设定移动公差范围) (24)5.6 制造基准的定位方案研究 (24)5.6.1 制造基准的含义 (24)5.6.2 适用范围 (24)5.6.3 对制造基准的分析方法 (24)5.6.4 所需资料 (25)第6章轻型车身的功能设计 (26)第7章结论 (31)参考文献 (32)致谢 (33)第1章绪论1.1汽车造型的演变及发展现状一部好的汽车特别是高档次的轿车给人们的第一印象即是它的外表汽车车身,因而其背后的汽车车身制造工程技术尤为重要。
