汽车底盘液压悬挂系统的设计与优化一、引言汽车底盘液压悬挂系统作为车辆悬挂的一种重要类型，具有较好的减震性能和稳定性，能在车辆行驶过程中提供稳定的支撑力，对于提高汽车的行驶性能、减少行驶过程中的颠簸、延长车辆寿命等方面具有非常重要的意义。
这篇文章将介绍汽车底盘液压悬挂系统的设计原理及其优化方法。
二、汽车底盘液压悬挂系统的设计原理1.液压悬挂系统结构液压悬挂系统主要由液压活塞、油缸、液压管路、阀门、积液罐等组成。
其中，液压活塞将车辆的重量转移到油缸上，油缸与底盘连接，起到支撑底盘的作用。
液压管路通过管道将油缸内的液体输送到活塞上，通过阀门控制液压缸的位移速度和阻尼。
2.液压悬挂系统原理液压悬挂系统的原理是通过液体流动的方式来传递和调节车辆的重量和惯性力，使车辆在不同道路条件下能够保持平稳。
当车辆在行驶过程中遇到路面不平时，液压悬挂系统会调节阻尼和弹簧的刚度，通过液体的顶压来吸收路面的震动，避免了车辆在行驶过程中的跳跃和颠簸。
三、汽车底盘液压悬挂系统的优化方法1.减少悬挂质量悬挂系统的质量直接影响其响应速度和阻尼效果。
因此，在设计和制造液压悬挂系统时，应尽可能减轻其重量。
使用轻量化材料、优化结构、减少油缸直径等方法可以有效地降低悬挂的质量。
2.优化悬挂减震效果悬挂减震是液压悬挂系统最为重要的功能之一。
通过调节液压缸、阀门等组件的参数，可以优化悬挂系统对路面震动的阻尼效果，获得更佳的行驶稳定性。
3.提高悬挂适应性液压悬挂系统应能够适应不同的路况和驾驶情况。
为了提高悬挂适应性，在设计时应考虑车辆的种类、所处地区的道路情况、驾驶习惯等因素。
同时，系统应支持多种工作模式，如手动、自动等，以便根据不同驾驶环境合理调节悬挂的刚度和阻尼。
4.增强悬挂可靠性悬挂系统是汽车中较为耐磨损的部件之一。
为了保证悬挂的可靠性，应在设计和制造时采用高品质的材料和零部件，并在使用过程中进行定期检测与维护。
此外，在开发过程中还需要进行模拟分析和实际试验，以确保其性能和耐用性。

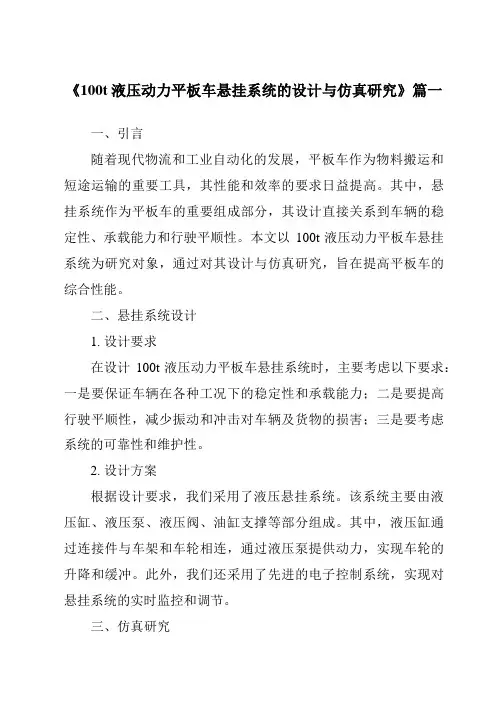

《100t液压动力平板车悬挂系统的设计与仿真研究》篇一一、引言随着现代物流和工业自动化的发展，平板车作为物料搬运和短途运输的重要工具，其性能和效率的要求日益提高。
其中，悬挂系统作为平板车的重要组成部分，其设计直接关系到车辆的稳定性、承载能力和行驶平顺性。
本文以100t液压动力平板车悬挂系统为研究对象，通过对其设计与仿真研究，旨在提高平板车的综合性能。
二、悬挂系统设计1. 设计要求在设计100t液压动力平板车悬挂系统时，主要考虑以下要求：一是要保证车辆在各种工况下的稳定性和承载能力；二是要提高行驶平顺性，减少振动和冲击对车辆及货物的损害；三是要考虑系统的可靠性和维护性。
2. 设计方案根据设计要求，我们采用了液压悬挂系统。
该系统主要由液压缸、液压泵、液压阀、油缸支撑等部分组成。
其中，液压缸通过连接件与车架和车轮相连，通过液压泵提供动力，实现车轮的升降和缓冲。
此外，我们还采用了先进的电子控制系统，实现对悬挂系统的实时监控和调节。
三、仿真研究为了验证设计的合理性和有效性，我们采用了仿真软件对100t液压动力平板车悬挂系统进行了仿真研究。
1. 建模与仿真环境我们使用了专业的机械仿真软件，建立了100t液压动力平板车悬挂系统的三维模型。
在仿真环境中，我们可以模拟车辆在各种工况下的行驶情况，包括载重、速度、路面状况等。
2. 仿真过程与结果在仿真过程中，我们首先对悬挂系统进行了静态分析，包括承载能力和稳定性分析。
然后，我们对系统进行了动态仿真，模拟了车辆在不同路面状况下的行驶情况。
通过仿真结果，我们可以看到，设计的液压悬挂系统能够有效地提高车辆的稳定性和行驶平顺性，满足设计要求。
四、结论通过对100t液压动力平板车悬挂系统的设计与仿真研究，我们得出以下结论：1. 设计的液压悬挂系统能够有效地提高车辆的稳定性和承载能力，满足各种工况下的使用要求。
2. 液压悬挂系统能够提高车辆的行驶平顺性，减少振动和冲击对车辆及货物的损害。
保险公司工作人员的团险计划设计与实施保险公司工作人员的团险计划设计与实施是一个关键的工作职责。
团险计划旨在为企业提供全面的保险覆盖，包括员工的人身意外伤害保险、医疗保险和其他相关险种。
本文将探讨保险公司工作人员在设计和实施团险计划中所面临的挑战，并提供一些建议来确保计划的有效性和适应性。
一、团险计划设计1. 了解客户需求在设计团险计划之前，保险公司工作人员首先需要了解客户的需求。
这包括企业的规模、员工的工种和职责、企业所在地的法律法规要求等。
通过与客户的沟通和调研，工作人员可以更好地理解客户的需求，为其量身定制符合其风险状况和预算的团险计划。
2. 选择适当的险种根据客户的需求，保险公司工作人员将选择适当的险种来包括在团险计划中。
常见的团险险种包括人身意外伤害保险、医疗保险、重疾险等。
根据企业的需求以及员工的特点，工作人员可以推荐不同的险种组合，以确保计划的全面覆盖和保险责任的合理分担。
3. 设计保障措施团险计划的设计还需要考虑一系列保障措施，以确保保险的有效性和企业员工的权益。
这包括在计划中设置合理的保险金额、保险期限和免赔额等。
此外，工作人员还需要确定理赔流程和赔付标准，以便企业员工在需要时能够顺利申请理赔。
二、团险计划实施1. 与企业合作在团险计划的实施阶段，保险公司工作人员需要与企业紧密合作。
他们将与企业的人力资源部门进行沟通，确保团险计划的顺利实施。
这包括员工数据的收集和核对、保单的签发和分发等工作。
通过与企业合作，保险公司工作人员能够更好地理解企业的需求，并为其提供全面的保险服务。
2. 提供培训和宣传为了确保团险计划的有效实施，保险公司工作人员需要提供培训和宣传活动。
他们将向企业员工解释保险计划的内容和权益，并解答他们可能有的疑问。
此外，还可以通过宣传活动提高员工对团险计划的认知和参与度。
这将有助于提高保险计划的承保率和员工的保险认知，从而增加保险公司的业务。
3. 定期评估和调整团险计划的实施并不是一次性的工作，而是一个持续的过程。

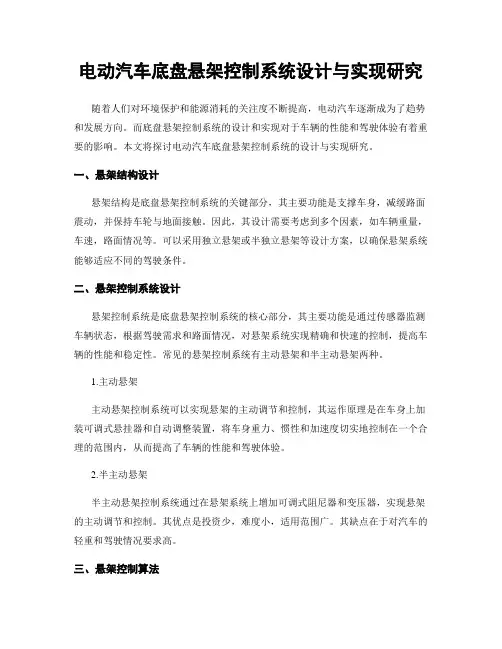

电动汽车底盘悬架控制系统设计与实现研究随着人们对环境保护和能源消耗的关注度不断提高，电动汽车逐渐成为了趋势和发展方向。
而底盘悬架控制系统的设计和实现对于车辆的性能和驾驶体验有着重要的影响。
本文将探讨电动汽车底盘悬架控制系统的设计与实现研究。
一、悬架结构设计悬架结构是底盘悬架控制系统的关键部分，其主要功能是支撑车身，减缓路面震动，并保持车轮与地面接触。
因此，其设计需要考虑到多个因素，如车辆重量，车速，路面情况等。
可以采用独立悬架或半独立悬架等设计方案，以确保悬架系统能够适应不同的驾驶条件。
二、悬架控制系统设计悬架控制系统是底盘悬架控制系统的核心部分，其主要功能是通过传感器监测车辆状态，根据驾驶需求和路面情况，对悬架系统实现精确和快速的控制，提高车辆的性能和稳定性。
常见的悬架控制系统有主动悬架和半主动悬架两种。
1.主动悬架主动悬架控制系统可以实现悬架的主动调节和控制，其运作原理是在车身上加装可调式悬挂器和自动调整装置，将车身重力、惯性和加速度切实地控制在一个合理的范围内，从而提高了车辆的性能和驾驶体验。
2.半主动悬架半主动悬架控制系统通过在悬架系统上增加可调式阻尼器和变压器，实现悬架的主动调节和控制。
其优点是投资少，难度小，适用范围广。
其缺点在于对汽车的轻重和驾驶情况要求高。
三、悬架控制算法底盘悬架控制系统的核心是悬架控制算法的设计，其目的是在驾驶员和车辆之间实现准确的信息交换和平衡点控制，并且能自适应不同路面状况和驾驶风格。
常见的悬架控制算法有PID控制算法和模糊控制算法。
1.PID控制算法PID控制算法通过比较实际输出值和目标值的误差，计算误差大小、时间间隔和变化率，并通过反馈、提前、积分等控制措施对误差进行调整，从而实现精细的悬架控制和运动响应。
2.模糊控制算法模糊控制算法通过模糊集合、模糊推理和模糊运算等手段，将复杂的实时运动控制问题转换为已知参数控制问题，从而实现悬架控制的高效率和高精度。
第1期2020车辆液压式主动悬架系统的设计与试验分析张丹丹 杨晓楠 张建伟 高 杨 李俊峰（北方自动控制技术研究所，太原 030006）摘要：车辆中主动悬架的作用是为汽车带来很好的平衡稳定性，为人们创造更舒适的乘车体验。
本文以车辆液压主动悬架进行深入探究，分析常见的汽车控制力输出不足的问题，并以此展开对液压作动器进行设计与试验，从而实现对汽车主动减振的研发效果。
关键词：液压；主动悬架；混合控制策略1前言车辆是人们生活中的重要载具，它的整体性能直接影响人们的生活质量。
悬架是汽车的重要部件，其作用是支撑车身，有效预防崎岖地面对车辆稳定性造成的影响，减少外在因素的影响，为车辆提供安全稳定的性能。
所以加强对车辆悬架系统的优化，能为人们带来更好的乘车体验。
2车辆中的悬架系统2.1悬架系统的意义汽车悬架是车身与车轮之间的弹性连接部件，由弹性元件、导向装置、减振器组成。
因为最初的汽车悬架是无法进行控制调节的被动悬架，所以在使用过程种容易受外在因素的影响，难以真正发挥整体性能。
但随着科技的不断发展，汽车领域的技术也在突飞猛进，当今计算机技术与电控制元件制造技术在不断提高，研发出了具有可控性的智能悬架系统。
这种智能悬架系统也被称为电控空气悬架系统，它能根据悬架系统的结构进行变化，一般分为电控悬架系统与电控液压悬架系统。
2.2悬架的功能悬架作为汽车中必不可少的部件，能支撑车身，将车身与车轴弹性进行连接，有效减轻不平稳道路所带来的冲力，为人们提供良好的乘坐体验；还能传递车轮与车体的力与力矩，让轮胎能与地面保持贴合状态，减少车身因外力造成的影响，保证车辆的平衡性。
软悬架：应用软悬架，可以降低弹簧的刚度，降低车辆的加速度，保证车辆行驶的稳定性；但是会对车身的重心造成影响，让轮胎的动载加大，无法掌握操纵的稳定性。
硬悬架：应用硬悬架，能起到对车辆姿态的约束作用，保证轮胎与地面贴合，能掌握操纵稳定性，但会破坏平顺性。
所以要重视汽车悬架功能效果，对悬架进行科学合理的设计。

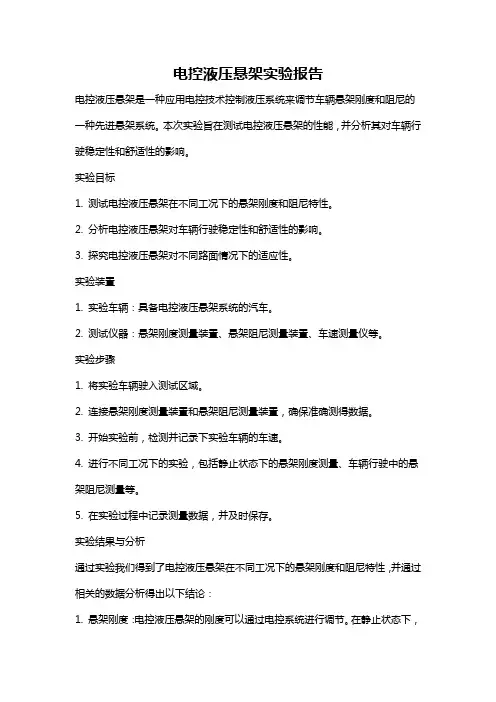

电控液压悬架实验报告电控液压悬架是一种应用电控技术控制液压系统来调节车辆悬架刚度和阻尼的一种先进悬架系统。
本次实验旨在测试电控液压悬架的性能，并分析其对车辆行驶稳定性和舒适性的影响。
实验目标1. 测试电控液压悬架在不同工况下的悬架刚度和阻尼特性。
2. 分析电控液压悬架对车辆行驶稳定性和舒适性的影响。
3. 探究电控液压悬架对不同路面情况下的适应性。
实验装置1. 实验车辆：具备电控液压悬架系统的汽车。
2. 测试仪器：悬架刚度测量装置、悬架阻尼测量装置、车速测量仪等。
实验步骤1. 将实验车辆驶入测试区域。
2. 连接悬架刚度测量装置和悬架阻尼测量装置，确保准确测得数据。
3. 开始实验前，检测并记录下实验车辆的车速。
4. 进行不同工况下的实验，包括静止状态下的悬架刚度测量、车辆行驶中的悬架阻尼测量等。
5. 在实验过程中记录测量数据，并及时保存。
实验结果与分析通过实验我们得到了电控液压悬架在不同工况下的悬架刚度和阻尼特性，并通过相关的数据分析得出以下结论：1. 悬架刚度：电控液压悬架的刚度可以通过电控系统进行调节。
在静止状态下，实验结果显示，悬架刚度在不同调节状态下有明显差异。
通过调节电控系统，可以实现悬架刚度的自适应调节，有效提高车辆在不同道路情况下的稳定性。
2. 悬架阻尼：实验结果显示，电控液压悬架的阻尼特性受到车速和路面情况的影响。
在高速行驶和不平坦路面上，悬架阻尼的调节较为显著，能够减少车辆的颠簸感，提高乘坐舒适性。
3. 行驶稳定性：通过实验数据的分析，我们可以看出，采用电控液压悬架的车辆在加速、减速和转弯时能够更好地保持稳定性。
悬架刚度和阻尼的调节能够减少车辆的横摆和纵向波动，提高驾驶的安全性。
4. 舒适性：电控液压悬架对车辆的乘坐舒适性有明显的改善。
悬架系统的阻尼调节能够减少震动传递到车身的幅度，提高驾乘人员的舒适感。
结论本次实验通过测试电控液压悬架的性能，分析了其对车辆行驶稳定性和舒适性的影响。
车辆主动悬架系统控制方案设计车辆主动悬架系统是一种利用电子控制和传感器技术来调节车辆悬挂系统的功能。
通过检测车辆的动态状况和路况情况，主动悬架系统能够实时调节悬挂的刚度和阻尼，提升车辆的稳定性和行驶舒适性。
本文将针对车辆主动悬架系统的控制方案进行设计，共分为传感器模块、控制模块和执行模块三个部分。
传感器模块是主动悬架系统的基础，负责采集车辆的动态信息和路况情况。
常用的传感器包括加速度传感器、角度传感器、车速传感器和路况传感器等。
加速度传感器用于检测车辆的加速度和减速度，角度传感器用于检测车辆的倾斜角度，车速传感器用于检测车辆的速度，路况传感器用于检测路面的平整度和颠簸程度。
传感器采集到的数据需要经过滤波和处理后方能使用。
控制模块是主动悬架系统的核心，负责根据传感器模块采集到的数据，进行实时的控制和调节。
控制模块包括控制算法和控制器两部分。
控制算法通常采用PID控制算法，即比例、积分、微分控制算法。
PID控制算法能够根据车辆的动态状况和路况情况，计算出合适的悬挂刚度和阻尼，以提升车辆的稳定性和行驶舒适性。
控制器通常采用微控制器或程序控制器，用于控制悬挂系统的执行器。
执行模块是主动悬架系统的实施部分，负责根据控制模块的指令，实时地调节悬挂的刚度和阻尼。
执行模块包括悬挂系统的执行器和悬挂系统的控制阀。
悬挂系统的执行器通常为液压或电液混合执行器，用于实现悬挂系统的加压或减压。
悬挂系统的控制阀用于控制液压或电液混合执行器的操作，根据控制模块的指令，调节液压或电液混合执行器的工作状态。
在车辆主动悬架系统的控制方案设计中，传感器模块负责采集车辆的动态信息和路况情况，控制模块负责根据传感器模块采集到的数据，进行实时的控制和调节，执行模块负责根据控制模块的指令，实时地调节悬挂的刚度和阻尼。
三个模块之间需要进行信息的传递和交互，以实现整个系统的协调工作。
在实际应用中，车辆主动悬架系统的设计还需要考虑到成本、可靠性和安全性等因素。

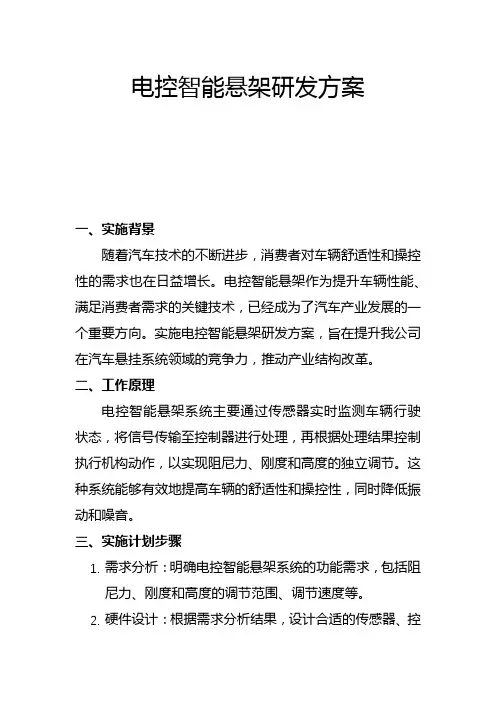

电控智能悬架研发方案一、实施背景随着汽车技术的不断进步，消费者对车辆舒适性和操控性的需求也在日益增长。
电控智能悬架作为提升车辆性能、满足消费者需求的关键技术，已经成为了汽车产业发展的一个重要方向。
实施电控智能悬架研发方案，旨在提升我公司在汽车悬挂系统领域的竞争力，推动产业结构改革。
二、工作原理电控智能悬架系统主要通过传感器实时监测车辆行驶状态，将信号传输至控制器进行处理，再根据处理结果控制执行机构动作，以实现阻尼力、刚度和高度的独立调节。
这种系统能够有效地提高车辆的舒适性和操控性，同时降低振动和噪音。
三、实施计划步骤1.需求分析：明确电控智能悬架系统的功能需求，包括阻尼力、刚度和高度的调节范围、调节速度等。
2.硬件设计：根据需求分析结果，设计合适的传感器、控制器和执行机构。
选择具备良好性能和可靠性的元器件，确保系统的稳定性。
3.软件编写：开发一套能够实现实时监测、信号处理和控制的软件系统。
软件应具备良好的人机交互界面，方便用户进行操作和调试。
4.系统集成与测试：将硬件和软件集成到一起，进行系统测试。
对测试过程中发现的问题进行修正和优化，确保系统的性能和稳定性达到预期要求。
5.产业化推广：将研发成功的电控智能悬架系统应用于实际生产中，进行产业化推广。
同时，持续收集用户反馈，对系统进行持续改进和优化。
四、适用范围本研发方案适用于各类乘用车、商用车及特种车辆的悬挂系统。
通过推广应用，可提高车辆的整体性能，满足不同消费者的需求。
五、创新要点1.采用了先进的传感器技术，能够实时监测车辆行驶状态，为控制系统提供准确的输入数据。
2.采用了高性能的微处理器作为控制器核心，确保系统能够快速、准确地处理数据并输出控制指令。
3.实现了阻尼力、刚度和高度的独立调节，可根据车辆行驶状态和用户需求进行动态调整，提高了车辆的舒适性和操控性。
4.采用了人性化的软件界面，方便用户进行操作和调试，提高了系统的易用性。
5.系统采用了模块化设计思想，便于维护和升级，降低了生产成本。
1 E-ABC系统的功能介绍奔驰全新S 级车装配有2种类型的悬架系统，一种是带标准配置型的空气悬架系统（AIRMATIC ），装配代码为489；一种是带选装配置型的电动液压悬架系统（E-ACTIVE BODY CONTROL ，简称“E-ABC ”），装配代码为490。
AIRMATIC 系统是E-ABC 系统的基础部件，装配E-ABC 系统的车辆同时也包括AIRMATIC 系统。
目前装配E-ABC 系统的在售车辆有GLS 600迈巴赫车型和高配版GLE 车型，2021年初上市的全新S 级车仅装配AIRMATIC 系统，预计在2021年下半年上市的V223长轴距版S 级车和Z223迈巴赫S 级的高配车型上将装配E-ABC 系统 。
全新S 级车E-ABC 系统包含空气悬架和液压悬架结构，每根减震器由独立的48 V 液压电机泵独立控制，结合了空气悬架和液压悬架的优势，因此装配E-ABC 系统的车辆具有更佳的驾驶舒适性、更好的操控灵敏性。
全新S 级车E-ABC 系统与空气悬架系统配套使用，组成全主动式悬架，该系统可以单独调节每个车轮减震器的弹簧力和减震效果，E-ABC 系统除了能控制车身摇晃外，每根减震器均能独立升降，以配合路面扫描功能和主动弯道倾斜控制功能，可提供全新的驾乘体验。
2 E-ABC系统的结构和工作原理2.1 E-ABC 系统与AIRMATIC 系统的区别（1）在悬架结构方面。
与AIRMATIC 系统相比，多出的液压部件有液压电机泵、前轴和后轴减震器下部液压部件、液压管路等。
前轴E-ABC 系统结构如图1所示，后轴E-ABC 系统结构如图2所示。
（2）在电控部件方面。
与AIRMATIC 系统相比，多出的部件有4个液压电机泵、3个车身垂直加速度传感器、1个横向加速度传感器。
E-ABC 系统电控相关部件在车上的安装位置如图3所示。
奔驰全新S 级车电动液压悬架系统结构原理与维修武汉城市职业学院 刘劲松1—空气波纹管；2—减震器；3—液压管路；4—空气悬架控制单元；5—液压电机泵（前轴）。
汽车液压主动悬架系统的设计与仿真摘要汽车悬架系统性能优劣直接影响到乘坐的舒适性和操纵稳定性。
自主动悬架的概念提出以来，许多国家先后对车辆悬架及其振动控制系统的研究和开发进行了大量的理论和试验研究。
国内在二十世纪八十年代也展开了对半主动及主动悬架的研究，但与国外相比，还存在一定差距。
随着相关学科技术的发展，研究和开发高性能的悬架系统及其振动控制系统已成为现实。
主动悬架系统需要通过附加的作用力来实现性能的改善，作用力的产生一般通过液压系统、气压系统、电磁系统和气动肌肉来完成。
本论文对以上不同的主动力产生方式进行了分析，分析表明在目前的技术条件下，采用液压系统对悬架进行控制仍然是比较理想的。
论文分析了汽车液压主动悬架的基本结构，分别选用比例阀和伺服阀控制的液压缸作为执行元件，对主动悬架液压比例控制系统进行了静态设计，包括负载分析、液压回路的确定、电液比例阀的选取。
对液压比例控制主动悬架系统和伺服控制主动悬架系统进行动态建模分析，通过对系统物理特性的分析及公式的推导得出了系统的结构模型。
通过对比例主动悬架、伺服主动悬架结构参数及其它液压参数的确定得出了系统的模型参数。
建立了被动悬架、比例主动悬架和伺服主动悬架的Simulink仿真模型。
论文还对PID控制和路面输入模型进行了分析，建立了两者的仿真模型。
在动态建模的基础上，采用PID控制对比例主动悬架和伺服主动悬架进行控制仿真研究，取得了较好的控制效果。
对被动悬架、比例主动悬架和伺服主动悬架仿真得到的加速度动态响应曲线进行对比，结果表明比例悬架系统与伺服悬架系统性能基本一致，两者都能有效地改善汽车的乘坐舒适性、操纵稳定性及安全性。
而伺服阀价格是同规格的比例阀三倍，其对油液清洁度的要求也远高于比例阀。
这表明了采用比例悬架系统具有更高的性价比。
论文对选用不同相频宽比例阀时主动悬架加速度响应特性进行了简要的分析，指出当选用频宽30Hz以上的比例阀时，能达到较好的减振效果。
1从动悬架与主动悬架的优缺点从动式悬架系统只能够有取舍的进行汽车的平稳性和操作性的平衡，对于较高的性能要求，仅能够以主要性能为根本而舍去掉次要性能。
其优点在于成本低的同时有不错的可靠性[1]，其缺点就是不能同时使平稳性和操作性都达到理想的状态。
汽车行驶时可能会出现侧倾、俯仰、横摆跳动等情况，主动悬架比从动悬架能够更快速、准确的反应，使得汽车即使是在高速行驶状态下，依然可以控制车身稳定，降低侧倾的可能[2]。
但主动悬架的缺点是构造复杂，工艺、技术要求高，造价较为昂贵。
2电控空气悬架系统和电控液压悬架系统的比较电子控制悬架系统是主动悬架中最典型的一种，按照结构组成的方式不同可以分为电控空气式悬架系统与电控液压式悬架系统。
电控空气式悬架可以对汽车的行驶状态以及车身负载、路面状况等进行反应，对以下汽车参数：车身高度、侧倾程度、弹性部件的刚度以及悬架系统的受力进行很好的调节，通过电子控制悬架系统中特有的气压结构来控制汽车的性能，其中，空气弹簧与减震器可以很大程度上的削弱路面传递的短波、长波振动[3]。
该系统由空气压缩机、空气干燥器、储气筒、流量控制电磁阀、前后悬架控制用电磁阀、空气弹簧和它们之间的连接管路等组成。
电控主动式液压悬架系统的控制形式是较先进的形式，其结构通过液压控制传递能量来控制车身的平衡，抵抗路面传递过来的冲击力。
可以使汽车具有弹簧一般的性质，同时可以能保证车辆具有良好的操纵稳定性。
对于传统的悬架系统而言，一旦参数固定，在车辆行驶过程中就无法进行调节，因此使悬架性能的进一步提高受到很大限制。
当前市场上主流车辆使用的电控主动式液压悬架系统大都具备如下三个特点：第一，能够对车身高度进行控制。
无论汽车的负载如何变化，只要在汽车的使用范围内，该系统都能够控制车身高度在最优点，使得汽车高速行驶转向发生侧倾的可能性极大的降低[4]。
第二，当汽车行驶于道路状况较差的路面上时，通过悬架系统控制车身高度增加，提高车身的平稳性。
汽车电动液压悬挂教学设计一、引言汽车电动液压悬挂系统是现代汽车悬挂系统的一种新型形式，在提高行驶舒适性、稳定性和操控性方面具有重要作用。
本教学设计旨在帮助学生了解汽车电动液压悬挂系统的原理、构造和工作方式，并通过实际操作，让学生掌握检测和维修汽车电动液压悬挂系统的技能。
二、教学目标1. 了解汽车电动液压悬挂系统的原理和构造；2. 掌握汽车电动液压悬挂系统的工作方式；3. 能够使用相应的工具和设备进行汽车电动液压悬挂系统的检测和维修；4. 培养学生的动手能力和合作意识。
三、教学内容1. 汽车电动液压悬挂系统的原理和构造1.1 悬挂系统的作用和分类1.2 液压悬挂系统的原理和构造1.3 电动液压悬挂系统的原理和构造2. 汽车电动液压悬挂系统的工作方式2.1 悬挂系统的工作过程2.2 传感器的作用和信号处理2.3 控制器的作用和控制策略2.4 悬挂系统的调节和控制3. 汽车电动液压悬挂系统的检测和维修3.1 检测工具和设备3.2 检测流程和方法3.3 常见故障的检修和维护四、教学方法1. 理论讲授：通过课堂讲解，介绍汽车电动液压悬挂系统的原理、构造和工作方式。
2. 实例分析：通过具体的案例分析，让学生了解实际应用中遇到的问题和解决方法。
3. 实验操作：设置悬挂系统的实验台，让学生亲自操作，检测和维修悬挂系统。
五、教学过程1. 理论讲授：讲解汽车电动液压悬挂系统的原理、构造和工作方式，以及常见故障的检修和维护。
2. 实例分析：通过分析实际案例，让学生了解悬挂系统故障的处理方法和注意事项。
3. 实验操作：设置悬挂系统的实验台，让学生进行悬挂系统的检测和维修操作，引导学生按照操作流程进行实验，并记录实验数据。
4. 讨论和总结：学生根据实验结果和数据，进行讨论和总结，加深对悬挂系统的理解，并提出改进和完善措施。
六、教学评估1. 实验报告：学生根据实验结果和数据，撰写实验报告，包括实验目的、操作流程、数据记录和结果分析等。
汽车电动液压悬挂教学设计汽车电动液压悬挂教学设计教学目标：通过学习汽车电动液压悬挂的原理、结构和工作原理，使学生能够理解悬挂系统对车辆操控和行驶舒适性的影响，了解电动液压悬挂的优势和在汽车行业中的应用。
教学内容：1. 汽车悬挂系统的基本概念和分类。
2. 电动液压悬挂的原理和结构。
3. 电动液压悬挂的工作原理和特点。
4. 电动液压悬挂在汽车行业中的应用和发展趋势。
教学方法：1. 讲授法：通过课堂讲授介绍汽车悬挂系统的基本概念和分类，以及电动液压悬挂的原理、结构和工作原理等知识。
2. 实验演示法：组织学生观看悬挂系统的实际工作过程演示视频，让学生能够直观地了解悬挂系统的工作原理。
3. 案例分析法：选择一些汽车电动液压悬挂应用案例，让学生进行分析和讨论，提高学生对电动液压悬挂的理解和应用能力。
4. 自主学习法：提供相关的参考书籍和网上资源，鼓励学生进行自主学习和深入研究。
教学步骤：1. 导入：通过展示一些汽车悬挂系统的图片和视频，激发学生的兴趣，引入本节课的主题。
2. 讲授汽车悬挂系统的基本概念和分类，介绍常见的悬挂系统类型，如独立悬挂、非独立悬挂等。
3. 讲授电动液压悬挂的原理和结构，解析电动液压悬挂系统的构成和工作原理。
4. 实验演示：组织学生观看电动液压悬挂实际工作过程的演示视频，并进行讲解和解读。
5. 案例分析：选择几个具有代表性的汽车电动液压悬挂应用案例，组织学生进行分析和讨论，了解电动液压悬挂在不同车型中的具体应用和效果。
6. 总结概括：对本节课的内容进行总结和概括，强调电动液压悬挂的优势和在汽车行业中的重要性。
7. 作业布置：布置相关的阅读材料和练习题，要求学生进行自主学习和思考。
教学评价：1. 学生参与度：通过观察学生的课堂参与情况和对问题的回答，评价学生的学习兴趣和参与度。
2. 学习成果：通过学生的作业完成情况和课后测试成绩，评价学生对汽车电动液压悬挂的掌握程度。
3. 学生互动：通过讨论与交流的过程，评价学生之间的互动和合作情况，以及对教师提问的积极性。
