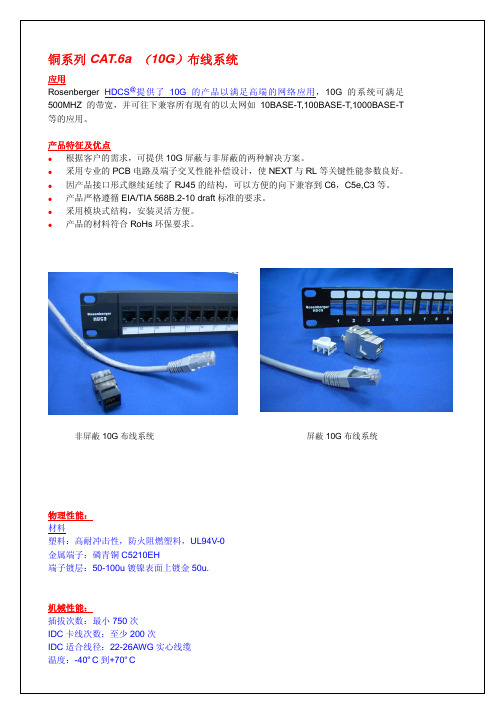

铜系列CAT.6a （10G）布线系统应用Rosenberger HDCS@提供了10G的产品以满足高端的网络应用，10G的系统可满足500MHZ的带宽，并可往下兼容所有现有的以太网如10BASE-T,100BASE-T,1000BASE-T 等的应用。
产品特征及优点z根据客户的需求，可提供10G屏蔽与非屏蔽的两种解决方案。
z采用专业的PCB电路及端子交叉性能补偿设计，使NEXT与RL等关键性能参数良好。
z因产品接口形式继续延续了RJ45的结构，可以方便的向下兼容到C6，C5e,C3等。
z产品严格遵循EIA/TIA 568B.2-10 draft标准的要求。
z采用模块式结构，安装灵活方便。
z产品的材料符合RoHs环保要求。
非屏蔽10G布线系统屏蔽10G布线系统物理性能：材料塑料：高耐冲击性，防火阻燃塑料，UL94V-0金属端子：磷青铜C5210EH端子镀层：50-100u镀镍表面上镀金50u.机械性能：插拔次数：最小750次IDC卡线次数：至少200次IDC适合线径：22-26AWG实心线缆温度：-40ºC到+70ºC电器性能：额定电流：1.5AMP绝缘电阻：最小500 Mega ohm 接触电阻：最大20 milli ohm抗电强度：750VAC RMS 60Hz 1分钟高频性能：参照EIA/TIA 568B.2-10 draft 在20℃标准：订购信息:注：“X”代表跳线的长度，1=1米，2=2米，3=3米Frequency （MHz ）NEXT (dB)RL （dB ）PSANEXT （dB ）Min. Min. Min. 1.0 94.0 68.0 110.0 4.0 82.0 56.0 98.0 8.0 75.9 49.9 91.9 10.0 74.0 48.0 90.0 16.0 69.9 43.9 85.9 20.0 68.0 42.0 84.0 25.0 66.0 40.0 82.0 31.25 64.1 38.1 80.1 62.5 58.1 32.1 74.1 100.0 54.0 28.0 70.0 200 48.0 22.0 64.0 250 46.0 20.0 62.0 300 44.5 18.5 60.5 350 43.1 17.1 59.1 400 42.0 16.0 58.0 450 40.9 14.9 56.9 50040.014.056.0订购号 描述CP31-171-24 10G 非屏蔽180度模块，米白色 CP31-271-24 10G 屏蔽180度模块，米白色 CP41-451-03 10G 非屏蔽模块式配线架，24口 CP41-351-03 10G 屏蔽模块式配线架，24口 CP61-431-1X 10G 非屏蔽跳线 , PVC 护套 CP61-431-2X10G 屏蔽跳线 , LSZH 护套CAT.6a （10G）非屏蔽数据电缆应用专门用于结构化综合布线的10G(万兆)以太网用电缆，传输语音、数据和视频信号，支持当前及今后的高带宽应用，特别是适用于Class E 解决方案。

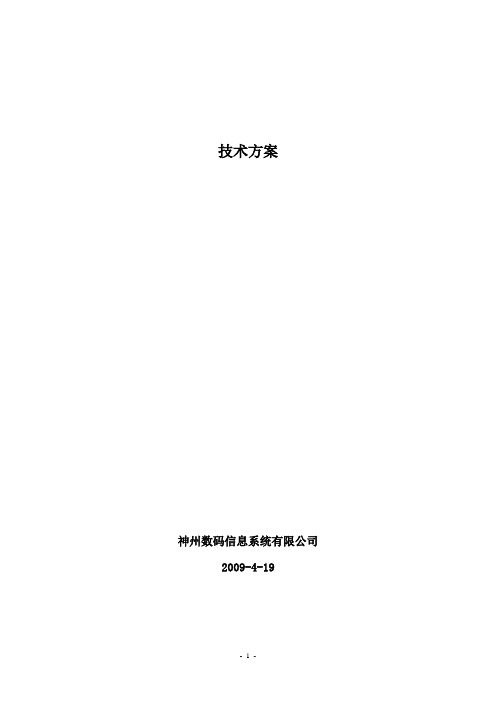

技术方案神州数码信息系统有限公司2009-4-19目录1.概述 (3)2.需求分析 (3)3.设计依据 (3)4.10G以太网介绍 (4)4.110G光纤网络 (4)4.210G铜缆网络 (5)5.产品选型 (6)6.方案设计 (7)6.1工作区子系统 (7)6.2水平干线子系统 (7)6.3配线间子系统 (8)6.4接地子系统 (9)7.系统测试及验收 (10)7.16A铜缆测试 (10)7.2OM3 光缆测试 (15)8.总结 (16)1.概述2009年初我公司承接NOKIA工厂网络升级项目，该项目是NOKIA全球工厂网络升级计划的一部分，它将诺基亚全球手机工厂从原先的超五类铜缆系统直接升级为Cat 6A系统，使其生产线系统能够满足现有网络平台升级以及未来5到10年对布线系统的要求。
在整个厂区综合布线解决系统施工服务供应商的竞标中，我公司凭借清晰全面的施工方案、完备的布线产品线和高效的施工团队在竞标者中脱颖而出，成为诺基亚北京工厂升级项目的布线承建商。
目前国内应用万兆铜缆系统的案例并不多，10G布线系统统将成为未来布线系统发展的趋势，在此将Cat 6A类铜缆和OM3光缆工厂布线方案做阐述，希望能起到共同促进的作用。
2.需求分析原工厂生产线使用Cat5e布线系统，由于各种原因该系统已经无法满足生产线对高速数据链路通讯的要求，因此设计在整个生产线水平布线子系统中布设新的6A铜缆直各工作站，在垂直子系统布设OM3连接厂区配线间和中心机房。
具体建设需求如下：厂区面积约7000平米，厂房高度约8米，布线点位近2000个；在厂区铺设新的6A铜缆，并安装配线架、两端跳线等相关设备；在厂区内新建若干配线间，优化铜缆相关路由，并做好辅助项目建设如配电、空调、接地系统等；从新建配线间铺设OM3光缆至核心就机房，所有光纤连接件为LC，并做好相关标签工作；在整个布线施工过程中不能影响手机生产线路正常工作。
3.设计依据ANSI/TIA/EIA-568-B 商用建筑电信电缆标准ANSI/TIA/EIA 568-B.2-1 商用建筑电信电缆敷设标准.第2部分:对称绞线对元件.补充1.四线对100 OHM 6类电缆敷设传输性能规范ANSI/TIA/EIA-568B.2-1 ad10 4对100米增强6类布线系统传输性能规范ISO/IEC11801 2002 am1.1 Class EA 支持IEEE 802.3标准100米范围的的10GBase - T的电缆及组件的标准和测试规范ANSI/TIA/EIA-TSB-155TIA/TSB-140 光缆系统现场测试长度、损耗和极性的附加原则ISO/IEC 14763-3 信息技术.用户住宅布线的实施和操作.第3部分:光纤布线测试ANSI/TIA/EIA-569-B 商用建筑电信电缆敷设标准.ANSI/TIA/EIA-606-B 商用建筑的电信基础设施的管理标准ANSI/TIA J-STD 607 A 民用建筑远距通信接地和搭接要求4.10G以太网介绍4.110G光纤网络在2002年6月IEEE 802.3ae工作队制定和发布了万兆光纤以太网工业环境的布线标准，目前10G以太网标准依然是以太网标准802.3-2005的一个部分。
10G EPON解决方案一、引言随着互联网的高速发展和用户对宽带需求的不断增长，传统的1G EPON已经不能满足用户对高速、稳定、可靠的网络连接的需求。
因此，10G EPON作为下一代EPON技术，成为了解决这一问题的有效方案。
本文将详细介绍10G EPON解决方案的相关技术和应用。
二、技术原理1. EPON简介EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动光纤网络，它通过光纤传输数据，将用户与网络服务提供商之间的距离扩展到数十公里。
EPON采用了点对多点的拓扑结构，光线被分配到多个用户终端上。
2. 10G EPON技术10G EPON是在传统的1G EPON基础上进行了升级，提供了更高的传输速率和更大的带宽容量。
它采用了WDM（Wavelength Division Multiplexing）技术，将上行和下行数据分别传输在不同的波长上，从而实现了同时传输10Gbps的数据。
3. 10G EPON的主要特点- 高速传输：10G EPON提供了10Gbps的传输速率，满足了用户对高速网络连接的需求。
- 高带宽容量：10G EPON的带宽容量更大，能够支持更多的用户同时访问网络，提高了网络的承载能力。
- 兼容性：10G EPON与现有的EPON设备兼容，可以无缝升级。
三、应用场景1. 宽带接入10G EPON可以用于提供宽带接入服务，满足用户对高速网络的需求。
用户可以通过10G EPON接入网络，享受高速、稳定的网络连接。
2. 数据中心数据中心对网络带宽和传输速率的要求非常高。
采用10G EPON解决方案可以满足数据中心对高速、大容量网络的需求，提高数据中心的运行效率和可靠性。
3. 视频监控视频监控需要传输大量的视频数据，对网络带宽和稳定性要求较高。
使用10G EPON技术可以实现高清、实时的视频传输，提供更好的监控效果。
四、部署方案1. 网络架构10G EPON网络架构包括OLT（Optical Line Terminal）、ONU（Optical Network Unit）和光分纤器。
10G EPON解决方案一、背景介绍随着互联网的快速发展，人们对于网络带宽的需求越来越高。
传统的Ethernet解决方案已经无法满足高速、大容量的数据传输需求。
因此，10G EPON（Ethernet Passive Optical Network）解决方案应运而生。
10G EPON是一种基于光纤的高速以太网技术，能够提供高达10Gbps的传输速率，满足了当前和未来的网络需求。
二、技术原理10G EPON解决方案基于波分复用（Wavelength Division Multiplexing，WDM）技术和光分复用（Time Division Multiplexing，TDM）技术。
它采用了一对一的架构，即每个用户都有一个独立的光纤连接到中心局，实现了高速、高带宽的数据传输。
其中，波分复用技术能够将光信号分成不同的波长，实现多个信号在同一光纤上传输；而光分复用技术则能够将时间分成不同的时隙，实现多个用户在同一光纤上传输。
三、技术特点1. 高速传输：10G EPON解决方案能够提供高达10Gbps的传输速率，满足了大容量数据的传输需求。
2. 高带宽：10G EPON解决方案支持多用户同时传输数据，能够满足大量用户同时访问互联网的需求。
3. 高可靠性：10G EPON解决方案采用了冗余设计，当某个光纤或设备出现故障时，系统能够自动切换到备用通道，确保网络的稳定性和可靠性。
4. 灵活扩展：10G EPON解决方案支持网络的灵活扩展，可以根据需求增加或减少用户终端设备，提供更好的网络覆盖和服务。
5. 简化维护：10G EPON解决方案采用了集中管理和自动配置的技术，减少了维护工作的复杂性和工作量。
四、应用场景1. 宽带接入：10G EPON解决方案可以用于宽带接入，提供高速、稳定的互联网连接，满足用户对于高速上网的需求。
2. 企业网络：10G EPON解决方案可以用于企业内部网络，提供高带宽、低延迟的数据传输，支持企业的各种应用需求。
六类非屏蔽综合布线解决方案非屏蔽综合布线（unshielded twisted pair cabling）是一种常用的网络布线方式，该方式不使用屏蔽设计，而是使用双绞线和特殊的电缆编织结构来减少电磁干扰。
在非屏蔽综合布线中，存在着各种不同的解决方案，下面将介绍六种常见的非屏蔽综合布线解决方案。
1. 10GBase-T解决方案：10GBase-T是指支持10Gb/s数据传输速度的以太网技术。
在非屏蔽综合布线解决方案中，可以使用Cat6A或更高规格的双绞线，支持10GBase-T的传输要求。
这种解决方案通常用于需要高带宽和快速数据传输的场景，例如数据中心、企业办公楼等。
2.IP摄像机解决方案：IP摄像机解决方案主要用于视频监控系统，提供高质量的视频传输和监控图像。
在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来连接IP摄像机和网络设备，保证高清视频传输的稳定性和可靠性。
3.电声传输解决方案：对于需要传输音频信号的场景，可以采用非屏蔽综合布线解决方案来实现电声传输。
在该解决方案中，通常使用Cat5e或Cat6双绞线来传输低频音频信号，使用光纤来传输高频音频信号，以保证音频信号的质量和稳定性。
4.远程供电解决方案：远程供电解决方案是一种通过网络线缆为设备提供电力的技术。
在非屏蔽综合布线中，可以使用Ethernet线缆来传输电力和数据信号，实现远程供电的功能。
这种解决方案通常用于需要远程供电的设备，例如网络摄像机、无线接入点等。
5.数字音视频解决方案：数字音视频解决方案主要用于音视频传输和分发系统，可以实现高清视频和音频的传输和分发。
在非屏蔽综合布线解决方案中，通常使用Cat5e或Cat6双绞线来传输数字音视频信号，使用光纤来传输高清视频信号，以保证音视频信号的质量和稳定性。
6.传感器网络解决方案：传感器网络解决方案是一种用于连接和管理传感器设备的技术。
在非屏蔽综合布线解决方案中，可以使用Cat5e或Cat6双绞线来连接传感器设备和网络设备，实现传感器数据的传输和管理。
10G EPON解决方案概述：10G EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动光纤接入网络，能够提供高速、高带宽的数据传输服务。
本文将详细介绍10G EPON 解决方案的架构、技术特点以及应用场景。
一、架构：10G EPON解决方案的架构包括OLT（Optical Line Terminal）和ONU （Optical Network Unit）两个主要组成部分。
1. OLT：OLT是10G EPON网络的核心设备，负责管理和控制整个网络。
它通过光纤与ONU进行通信，并提供高速数据传输和接入服务。
OLT具备高集成度、高性能和高可靠性的特点，能够支持大规模用户接入。
2. ONU：ONU是用户侧设备，安装在用户家庭或企业内部。
它通过光纤与OLT进行通信，负责接收和发送数据。
ONU具备光纤转换、接口转换和数据处理等功能，能够实现光纤到用户终端的接入。
二、技术特点：10G EPON解决方案具有以下技术特点：1. 高带宽：10G EPON能够提供高达10Gbps的数据传输速率，满足用户对高带宽应用的需求。
它支持多媒体传输、高清视频、云计算等应用场景，为用户提供流畅的网络体验。
2. 高可靠性：10G EPON采用双路冗余设计，确保网络的高可靠性和稳定性。
当一条光纤发生故障时，系统能够自动切换到备用光纤，保证数据传输的连续性和可靠性。
3. 高扩展性：10G EPON支持灵活的网络扩展，可以根据用户需求灵活增加或减少ONU的数量。
它还支持多级联网和多业务接入，满足不同规模和需求的网络部署。
4. QoS（Quality of Service）保证：10G EPON通过QoS技术，对不同类型的数据流进行优先级调度和带宽分配，确保重要数据的传输质量。
它能够提供低延迟、低丢包率和高可靠性的网络服务。
5. 安全性：10G EPON采用AES（Advanced Encryption Standard）加密技术，确保数据传输的安全性和机密性。
10G EPON解决方案一、概述10G EPON（Ethernet Passive Optical Network）是一种基于以太网技术的被动光纤接入网络解决方案。
它采用光纤作为传输介质，通过光纤传输数据和信号，实现高速宽带接入。
本文将详细介绍10G EPON解决方案的技术原理、优势和应用场景。
二、技术原理10G EPON基于IEEE 802.3av标准，采用了TDMA（Time Division Multiple Access）技术，将上行和下行的数据流通过时间分割的方式进行传输。
EPON系统由OLT（Optical Line Terminal）和ONU（Optical Network Unit）两部分组成。
OLT负责管理整个网络，提供上行和下行的数据传输，而ONU则是终端用户的接入设备。
三、解决方案优势1. 高速宽带接入：10G EPON提供10Gbps的传输速率，满足了大规模用户同时高速上网的需求，保证了用户的网络体验。
2. 高可靠性：EPON系统采用了光纤作为传输介质，具有抗干扰能力强、传输距离远、信号损耗小等优点，保证了网络的稳定性和可靠性。
3. 灵活扩展性：EPON系统支持灵活的网络拓扑结构，可以根据实际需求进行网络的扩展和升级，满足不同规模和需求的用户。
4. 成本效益高：EPON系统的设备和维护成本相对较低，同时具有高带宽和高效能的特点，为运营商和用户带来了更好的经济效益。
四、应用场景1. 宽带接入：10G EPON解决方案可以广泛应用于家庭、企业和学校等场景，为用户提供高速稳定的宽带接入服务，满足用户对高清视频、在线游戏、云存储等应用的需求。
2. 高清视频监控：EPON系统支持视频监控设备的接入，可以实现高清视频的传输和存储，为安防行业提供了可靠的解决方案。
3. 光纤到户：EPON系统可以实现光纤到户的接入，为用户提供高速宽带、高清视频、IP电话等多种业务的接入能力，满足用户对多媒体应用的需求。
10G EPON解决方案概述：10G EPON（Ethernet Passive Optical Network）是一种基于以太网的被动光纤接入技术，它提供了高带宽、高速率的网络连接。
本文将详细介绍10G EPON解决方案的技术原理、优势和应用场景。
一、技术原理：10G EPON采用了分时多路复用（TDM）技术，通过光纤传输数据和信号。
它利用了光纤的高带宽特性，将光信号转换为电信号，实现高速率的数据传输。
在10G EPON系统中，OLT（Optical Line Terminal）和ONU（Optical Network Unit）是核心设备。
OLT负责与上层网络连接，将数据传输到ONU，而ONU则提供网络接入服务。
二、优势：1. 高带宽：10G EPON提供了10Gbps的传输速率，满足了现代网络对大带宽的需求。
2. 高可靠性：由于EPON采用了光纤传输，光纤的抗干扰性能强，能有效减少信号衰减和噪声干扰。
3. 灵便性：10G EPON支持多种业务接入，可以满足不同用户的需求，如语音、视频和数据传输等。
4. 成本效益：相比于其他传输技术，10G EPON的设备和维护成本较低，适合大规模部署。
三、应用场景：1. 宽带接入：10G EPON可用于提供高速宽带接入服务，满足用户对高速互联网的需求。
2. 数据中心：10G EPON可用于数据中心的互联，实现高速、稳定的数据传输。
3. 企业网络：10G EPON可用于企业内部网络的建设，提供高带宽和高可靠性的网络连接。
4. 智能家居：10G EPON可用于智能家居系统的建设，实现智能设备之间的高速通信。
四、部署流程：1. 设计网络拓扑结构：根据实际需求，设计网络拓扑结构，确定OLT和ONU的部署位置。
2. 安装光纤：在拓扑结构确定后，进行光纤的安装和连接，确保信号传输的畅通。
3. 配置OLT和ONU：对OLT和ONU进行配置，设定相关参数，确保设备能够正常工作。
10G EPON解决方案一、背景介绍随着互联网的迅猛发展，对网络带宽的需求也越来越大。
以太网被广泛应用于家庭和企业网络中，传统的1G EPON无法满足高带宽的需求。
因此，10G EPON 解决方案应运而生。
本文将详细介绍10G EPON的相关技术和优势。
二、技术原理10G EPON（Ethernet Passive Optical Network）是一种基于以太网技术的无源光纤接入网络。
它采用了WDM（波分复用）技术，将上行和下行信号通过不同的波长进行传输，从而实现了高带宽的传输。
10G EPON采用了全双工模式，上行和下行速率均为10Gbps，大大提升了网络的传输能力。
三、10G EPON的优势1. 高带宽：10G EPON提供了10Gbps的传输速率，比传统的1G EPON提升了10倍，满足了高带宽应用的需求。
2. 高可靠性：10G EPON采用了光纤传输，免受电磁干扰和雷击等影响，提供了更稳定可靠的网络连接。
3. 灵活性：10G EPON支持灵活的业务配置，可以根据实际需求进行带宽分配和服务配置，满足不同用户的需求。
4. 成本效益：10G EPON采用了光纤传输，减少了布线成本和维护成本，同时提高了网络的利用率，降低了运营商的成本。
四、10G EPON的应用场景1. 家庭网络：随着高清视频、在线游戏和智能家居的普及，家庭对高带宽的需求越来越大。
10G EPON可以满足家庭用户对高速网络的需求，提供稳定流畅的网络体验。
2. 企业网络：企业对网络的要求也越来越高，特别是对数据中心和云计算的需求。
10G EPON可以提供高带宽、低延迟的网络连接，满足企业对大规模数据传输和高性能计算的需求。
3. 公共网络：10G EPON可以应用于公共网络，如学校、医院、政府机构等。
它可以提供高速、可靠的网络连接，满足大规模用户同时访问的需求。
五、10G EPON的部署方案10G EPON的部署需要考虑网络规模、用户需求和成本效益等因素。
10G EPON解决方案一、背景介绍随着互联网的快速发展和用户对高速宽带的需求不断增加，传统的1G EPON （Ethernet Passive Optical Network）已经无法满足用户的需求。
因此，推出了10G EPON解决方案，以提供更高的带宽和更快的速度，满足用户对高速宽带的需求。
二、10G EPON解决方案的优势1. 高带宽：10G EPON解决方案提供了10Gbps的带宽，相比传统的1G EPON，带宽提升了10倍，能够满足用户对高速宽带的需求。
2. 高速率：10G EPON解决方案支持高达10Gbps的速率，用户可以享受更快的上网体验和更流畅的视频播放。
3. 高可靠性：10G EPON解决方案采用了光纤传输技术，光纤具有抗干扰能力强、传输距离远等优点，能够提供更稳定、可靠的网络连接。
4. 灵便扩展：10G EPON解决方案支持灵便的网络扩展，可以根据用户需求进行网络容量的升级，满足不同规模和需求的用户。
三、10G EPON解决方案的技术架构1. OLT（Optical Line Terminal）：作为10G EPON解决方案的核心设备，负责光纤接入和用户接入的管理和控制。
OLT具有高性能的处理能力和丰富的接口，能够支持大规模用户的接入需求。
2. ONU（Optical Network Unit）：作为用户侧设备，连接在OLT和用户设备之间，负责将光纤信号转换为电信号，并提供给用户设备使用。
ONU具有多个接口，可以连接多台用户设备。
3. 光纤：作为10G EPON解决方案的传输介质，具有高带宽、低损耗、抗干扰等优点，能够提供稳定可靠的网络连接。
四、10G EPON解决方案的应用场景1. 家庭宽带接入：10G EPON解决方案可以满足家庭用户对高速宽带的需求，支持多终端设备的同时连接和高清视频的流畅播放。
2. 企业网络建设：10G EPON解决方案可以满足企业用户对高带宽和高速率的需求，支持大规模用户接入和高速数据传输，提高企业网络的效率和稳定性。
