水泥比表面积试验

水泥比表面积测定方法(勃氏法)定义：单位质量的水泥粉末所具有的总表面积，以平方厘米每克（cm2/g）或平方米每千克（m2/kg）表示透气法的基本原理透气法测定比表面积，是根据一定量的空气通过具有一定空隙率和规定厚度的试料层时，所受到的阻力不同而引起流速的变化来测定试料比表面积。

粉料越细、比表面积越大、空气透过时的阻力越大，则一定量空气透过同样厚度的试料层所需的时间就越长，反之时间越短。

在一定空隙的水泥层中，空隙的大小和数量是颗粒尺寸的函数，同时也决定了通过试料层的气流速度。

流体在颗粒与颗粒之间的流动可以看做在无数“假象”的毛细管中流动，颗粒越小，颗粒与颗粒间的空隙也越小，在一定空隙中的粉末层体积中的毛细管孔道数就越多。

毛细管孔道直径越细，气体在管道内通过的阻力越大，即气体在物料层中流动就越慢。

因此可假定气体在孔道内的流动为粘性流动。

勃氏透气仪测定比表面积1、仪器构造：勃氏透气仪的外形及结构示意图见下图。

勃氏透气仪有透气圆筒、捣器、U型压力计的抽气泵三部分组成。

透气圆筒内径12.7mm穿孔板上均匀分布35个孔径1mm的小孔，捣器深入圆筒的距离应保证试料层厚度为15mm、透气圆筒与U型压力计是通过磨口直接连接。

2.仪器常数的标定2.1 试料层体积的测定：用水银排代法测定试料层体积。

根据在圆筒内装试料之前和装试料之后的水银排开的质量，再除以试验温度下的水银的密度，即为试料层体积V（cm3），计算式：V=(P1-P2)/ρ水银式中：V —透气圆筒的试料层体积。

（cm3）P1—未装试料是充满圆筒的水银重量，（g）P2—装试料后，充满圆筒的水银重量，（g）ρ水银—在试验温度下水银密度（g/cm3）2.2 漏气检查先用橡皮塞将圆筒上口塞紧，然后用抽气泵抽气，使U形压力计上液面上升一定高度，关闭连接抽气泵的活塞，2～3min内液面不下降，说明该仪器无漏气现象。

2.3 标准时间的测定采用比表面积和密度已知的标准物质来测定透气仪的标准时间，标准物质在使用前应与仪器温度一致，并确保其无结团、块状。

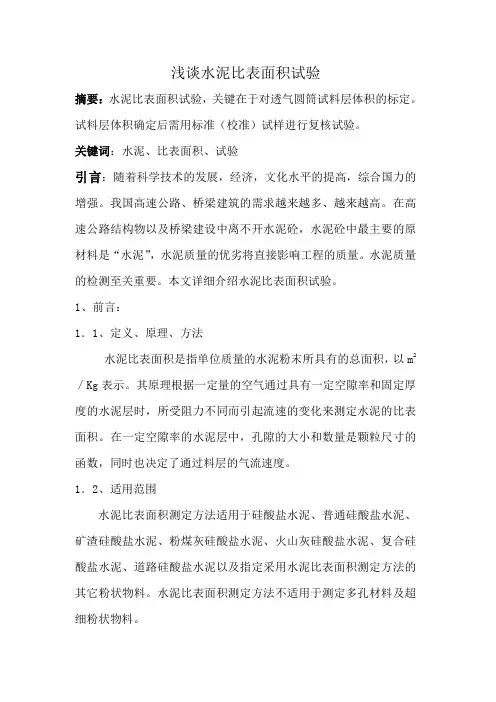

浅谈水泥比表面积试验摘要：水泥比表面积试验，关键在于对透气圆筒试料层体积的标定。

试料层体积确定后需用标准（校准）试样进行复核试验。

关键词：水泥、比表面积、试验引言：随着科学技术的发展，经济，文化水平的提高，综合国力的增强。

我国高速公路、桥梁建筑的需求越来越多、越来越高。

在高速公路结构物以及桥梁建设中离不开水泥砼，水泥砼中最主要的原材料是“水泥”，水泥质量的优劣将直接影响工程的质量。

水泥质量的检测至关重要。

本文详细介绍水泥比表面积试验。

1、前言：1．1、定义、原理、方法水泥比表面积是指单位质量的水泥粉末所具有的总面积，以m2／Kg表示。

其原理根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所受阻力不同而引起流速的变化来测定水泥的比表面积。

在一定空隙率的水泥层中，孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。

1．2、适用范围水泥比表面积测定方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用水泥比表面积测定方法的其它粉状物料。

水泥比表面积测定方法不适用于测定多孔材料及超细粉状物料。

2、水泥比表面积测定方法2．1 仪器设备2.1.1 FBT-9型全自动比表面积测定仪：由透气圆筒、压力计、液晶显示屏、按键、抽气装置等部分组成的一体机。

2.1.2 透气圆筒：内径为12.70mm,由不锈钢制成。

在圆筒内壁，距离圆筒上口边50.25mm处有一突出的宽度为1mm的边缘，用以放置金属穿孔板。

2.1.3 穿孔板：由黄铜制成，厚度0.10mm。

在其面上，等距离地打有35个直径1mm的小孔。

2.1.4 捣器：用不锈钢制成，侧面有一个扁平槽，宽3mm。

捣器的顶部有一个支持环，捣器底面与捣器支持环之间的距离是35.03mm，当捣器放入透气圆筒时，支持环与透气圆筒上口边接触，这时捣器底面与穿孔圆板之间的距离为15.12mm （50.25-0.10-35.03）mm。

比表面积检测方法步骤
比表面积检测方法主要有连续流动法和动态氮吸附法。

以连续流动法为例，其步骤如下：
1. 水泥取样、备样：按规定取样后，过0.9mm的方孔筛，保证样品的均匀。

过筛后的样品一定要烘干，在110℃±5℃温度下干燥1小时，并在干燥器内冷却至室温，最好搁置24小时，保证水泥的稳定性。

2. 水泥密度测定：将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度。

为使测定的水泥不产生水化反应，液体介质采用无水煤油。

保证做试验时室内温、湿度符合环境要求。

标定所用的李氏瓶，符合公差、符号、长度、以及均匀刻度的要求。

准备两支比李氏瓶瓶颈小的玻璃长颈漏斗，和一根光滑的铁丝。

3. 勃氏仪的校准及标定。

4. 利用水泥标准样检验仪器测量误差。

5. 试验环境：保持室内温度和湿度的稳定，确保测量结果的准确性。

上述步骤完成后，即可得到水泥的比表面积数据。

请注意，这些步骤仅供参考，具体操作需根据实际情况进行调整，并遵循相关安全规范。

水泥比表面积测定方法(勃氏法)1目的、适用范围本方法规定采用勃氏法进行水泥比表面积测定。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。

本方法不适用于测定多孔材料及超细粉状物料。

2仪器设备2.1Blaine透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2.2透气圆筒：内径为12.70±0.05mm，由不锈钢制成。

2.3穿孔板：由不锈钢或其他不受腐蚀的金属制成，厚度为 1.0～0.1mm。

捣器：用不锈钢制成，插入圆筒时，其间隙不大于0.1mm。

2.4压力计：Ｕ形压力计，由外径为9mm的，具有标准厚度的玻璃管制成。

2.5抽气装置：用小型电磁泵，也可用抽气球。

2.6滤纸：采用符合国标的中速定量滤纸。

2.7分析天平：分度值为1mg。

2.8计时秒表：精确读到0.5s。

2.9烘干箱。

3材料3.1压力计液体压力计液体采用带有颜色的蒸馏水。

3.2基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。

4仪器校准4.1漏气检查。

将透气圆筒上口用橡皮塞塞紧，接到压力计上。

用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。

如发现漏气，用活塞油脂加以密封。

4.2试料层体积的测定4.2.1用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。

从圆筒中倒出水银，称量，精确至0.05g。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，试用约3.3g的水泥，按照5.3条要求压实水泥层。

再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于50mg为止。

4.2.2圆筒内试料层体积Ｖ按式(1)计算。

水泥比表面积试验本方法适用于测定水泥的比表面积以及适合采用本标准方法的其他各种粉状物料，不适用于测定多孔材料及超细粉状物料。

1.原理:根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时,所受阻力不同而引起流速的变化来测定水泥的比表面积.2.术语定义.1水泥比表面积，单位质量的水泥粉末所具有的总表面积，以平方厘米每克(cm/g)或平方米千克(m/kg)来表示..2空隙率试料层中颗粒间空隙的容积与试料层总的容积之比,以ε表示.3.试验设备及条件3.1透气仪:Blaine透气仪,有手动和自动两种(透气圆筒，穿孔板，捣器，压力计，抽气装置).2烘箱,控制温度灵敏度?1? 22.3分析天平,分度值为0.001g..4秒表,准确至0.5秒..5水泥样品水泥样品按GB12573进行取样，先通过0.9mm方孔筛，在110??5?下烘干1h，并在干燥器中冷却至室温。

(烘干试样，可倒入100mL的密闭瓶内，用力摇动2min，将结成团的试样振碎，使试样松散。

静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中)。

.6基准材料GSB14-1511或相同等级的标准物质。

有争议时以GSB14-1511为准。

.7压力计液体采用带有颜色的蒸馏水或直接采用无色蒸馏水。

.8滤纸采用符合GB/T1914的中速定量滤纸。

.9汞分析纯。

.10.试验室条件相对湿度不大于50%.4、仪器的校准4.1仪器的校准采用GSB14-1511或相同等级的标准物质。

有争议时以GSB14-1511为准。

.2仪器校准按JC/T956进行.每年一次,使用频繁半年一次,维修后重新标定. 5 操作步骤.1 测定水泥密度,按GB/T208方法;.2 将透气圆筒上口用橡皮塞塞紧，接到压力计上,用抽气装置从压力计一臂中抽出部份气体，然后关闭阀门，观察是否漏气.如发现漏气,可用活塞油脂加以密封..3空隙率(ε)的测定.P(?、P(?型水泥的空隙率采用0.500?0.005，其他水泥或粉料的空隙率选用0.530?0.005。

水泥比表面积试验方法
1. 依据标准：《公路工程水泥及水泥混凝土试验规程》JTG E30-2005(T0504—2005)；
2. 试验目的及适用范围：
2.1目的：测定水泥的比表面积。

2.2适用范围：硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、粉煤灰硅酸盐水泥、火山灰硅酸盐水泥、复合硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其他粉状物料。

不适用测定多孔材料及超细粉状物料。

3.仪器设备：
全自动比表面积测定仪、烘箱等。

4.试验步骤：
具体试验步骤依据《公路工程水泥及水泥混凝土试验规程JTG E30-2005》T504-2005的方法进行试验。

4.1试样准备。

4.2测定试料层体积，确定K值。

4.3用全自动比表面积测定仪测定水泥的比表面积。

5.试验结果整理：
水泥比表面积应由两次试验结果的平均值确定，精确值1m2/kg。

如两次试验结果相差2%以上时，应重新试验。

6. 试验报告：
试验报告应包括内容：①原材料的品种、规格和产地；②试验
日期及时间；③仪器设备名称、型号及编号；④环境温度和湿度；⑤执行标准；⑥水泥试样比表面积；⑦其它要说明的事项。

7. 试验注意事项：
7.1. 试样捣实：由于试料层内空隙分布均匀程度对比表面积结果有影响，因此捣实试样应按规定统一操作。

7.2孔隙率大小：试料层孔隙率，对一般硅酸盐水泥为0.5，但对掺有多空材料的水泥或过细的水泥需要调整。

但在测定需要相互比较的试料时孔隙率不应改变太多。

7.3透气仪各部分接头应保持紧密。

水泥比表面积试验详解一、引言在水泥生产和使用过程中，水泥比表面积是一个非常重要的物理指标，它直接影响着水泥的品质和使用性能。

对水泥比表面积进行测试具有重要的意义。

本文将对水泥比表面积试验进行详细解析，并提供原始记录，以便读者更加全面地了解水泥比表面积试验的过程和结果。

二、水泥比表面积测试原理水泥比表面积，通常用比表面积来表示，是指单位质量水泥的外表面积。

水泥比表面积的大小与水泥颗粒的粒度分布有关，也与水泥的研磨程度有关。

水泥比表面积试验是通过气体吸附法来测试的，利用氮气在水泥颗粒表面的吸附量来计算比表面积。

三、水泥比表面积试验步骤水泥比表面积试验主要包括样品制备、试验仪器校准、试验条件设置、数据采集和结果计算等步骤。

下面将对每个步骤进行详细介绍：1. 样品制备取水泥样品，研磨成粉末状，并进行筛分，保留所需粒度范围内的水泥颗粒作为试验样品。

2. 试验仪器校准校准试验仪器，包括氮气吸附仪和比表面积测试仪，确保其准确性和稳定性。

3. 试验条件设置设置试验条件，包括氮气吸附仪的温度、压力、吸附时间等参数，确保试验过程的稳定和可靠。

4. 数据采集将经过样品制备的水泥样品放入比表面积测试仪中，根据试验条件进行实验，记录吸附过程中的压力变化和吸附量。

5. 结果计算根据试验数据，利用气体吸附等温线的斜率来计算水泥比表面积，得出最终的试验结果。

四、水泥比表面积试验原始记录下面是一组水泥比表面积试验的原始记录，以便读者更好地了解试验过程和结果：试验样品：普通硅酸盐水泥试验仪器：Micromeritics比表面积测试仪试验条件：温度：25℃压力：0.1MPa吸附时间：120s样品重量：0.5g试验数据：试验时间（s）压力（MPa）吸附量（cm³/g）0 0.000 0.00020 0.012 0.05040 0.025 0.10560 0.037 0.18080 0.050 0.260100 0.062 0.345120 0.075 0.440计算结果：比表面积：380m²/kg五、总结水泥比表面积试验是一个非常重要的水泥物理性能指标测试，通过气体吸附法可以准确地测定水泥比表面积。

水泥比表面积测定方法1. 测定水泥密度；2. 空隙率的测定（ε）：一般普通硅酸盐水泥（P·O）的空隙率选用0.530±0.005，空隙率的调整以2kg砝码将试样压实；3. 试料层体积的测定：将两片滤纸沿圆筒壁放入透气圆筒内，用一个直径略比透气圆筒小的细长棒往下按，直到滤纸平整放在金属的穿孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在（玻璃板轻压水银时，为防止水银漏到桌面上，可将透气圆孔放于铝盒内进行试验）。

从圆筒中到出水银，称量，精确至0.05g。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，试用约3.0g的水泥（应制备坚实的水泥层，如水泥太松或不能压到要求体积时，应调整水泥的试用量），用2kg砝码压实水泥层。

再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于0.05g为止。

圆筒内试料层体积V按公式（T0504-1）计算，精确至：式中：V——试料层体积（m³）；P1——未装水泥时，充满圆筒的水银质量（g）；P2——装水泥后，充满圆筒的水银质量（g）；ρ水银——试验温度下水银的密度（g/cm³），见表在不同温度下水银密度、空气粘度和室温（C°）水银密度（g/cm³）空气粘度和813.580.00017490.01322 1013.570.00017950.01326 1213.570.00017680.01330 1413.560.00017780.01333 1613.560.00017880.01337 1813.550.00017980.01341 2013.550.00018080.01345 2213.540.00018180.013482413.540.00018280.013522613.530.00018370.013552813.530.00018470.013593213.520.00018670.013663413.510.00018760.01370试料层体积的测定，至少应进行两次。

水泥的比表面积试验一一、水泥比表面积试验注意事项水泥比表面积，即表示单位质量下，水泥粉末总表面积，单位为cm2 /g 或 m2 /kg。

而在水泥比表面积试验活动开展过程中应注重把控试验操作事项，即首先，在水泥比表面积试验期间，需严格遵从《水泥比表面积测定方法勃氏法》（GB/T8704-2008）相关规范，采用自动勃氏仪进行试验，同时，在试验期间，针对试验环境进行控制，如，在水泥比表面积试验期间，应保持试验室湿度≤50%，烘干箱温度灵敏度为1℃，天平分度值为0.001g，秒表精度为0.5s，继而在试验期间，注重将水泥样品置于0.9mm方孔筛表面，待过筛完毕后，放入到烘干箱中，保持烘干箱温度为110℃±5℃，1h后，取出，冷却至室温，供试验使用。

其次，在水泥比表面积试验期间，若试验室湿度无法满足试验需求，可采用自动抽湿机对试验环境进行处理，最终将环境湿度控制在≤50%，达到高效性试验状态。

二、水泥比表面积试验技巧（一）水泥密度测定在水泥比表面积试验活动开展过程中严格把控试验技巧是非常必要的，为此，应从以下几个层面入手：第一，在水泥密度测定准备工作中，首先，需将一定量液体倒入到李氏瓶中，然后，将水泥掺入到其中，确保液体介质浸泡水泥颗粒。

同时，基于水泥浸泡工作开展的基础上，为了规避水化反应现象，应在试验期间，依据阿基米德定律，计算排开液体体积，然后，估算水泥密度，即单位体积的重量，达到试验目的；第二，在水泥密度测定试验中，为了保障试验结果的精准性，应在试验活动开展期间，针对李氏瓶各项参数要求，如，长度、均匀刻度、符号、公差等进行查看，同时，把控试验环境中温度、湿度变化，满足试验条件。

此外，在试验前期，为了规避试验杂质的产生，需针对试验器具，如，长颈漏斗、李氏瓶、铁丝等进行冲洗、烘干，就此规避杂质的产生诱发粘、堵现象；第三，为了防止试验期间热胀冷缩现象的凸显，需在试验过程中，保持水泥样品与无水煤油试验室温度一致性，并实时调整恒温箱参数，控制热胀冷缩现象，且将温度变化范围控制在±1℃状态下。

水泥标准标准名称水泥比表面积测定方法（勃氏法）标准号GB8074-87附表表1；表2标准正文本标准适用于测定水泥的比表面积以及适合采用本标准方法的其他各种粉状物料，不适用于测定多孔材料及超细粉状物料。

本方法彩Blaine透气仪来测定水泥的细度。

本方法与GB207-63《水泥比表面积测定方法》可并行使用，如结果有争议时，以本方法测得的结果为准。

1 定义与原理1.1 水泥比表面积是指单位质量的水泥粉末所具有的总表面积，以m[2]/kg来表示。

1.2 本方法主要根据一定量的空气通过具有一定空隙率和固定厚度的水泥层时，所阻力不同而引起流速的变化来测定水泥的比表面积。

在一定空隙率的水泥层中，孔隙的大小和数量是颗粒尺寸的函数，同时也决定了通过料层的气流速度。

2 仪器2.1 Blaine透气仪如图1、2所示，由透气圆筒、压力计、抽气装置等三部分组成。

2.2 透气圆筒内径为12.70±0.05mm，由不锈钢制成。

圆筒内表面的光洁度为△6，圆筒的上口边应与圆筒主轴垂直，圆筒下部锥度应与压力计上玻璃磨口锥度一致，二者应严密连接。

在圆筒内壁，距离圆筒上口边55±10mm处有一突出的宽度为0.5￣1mm的边缘，以放置金属穿孔板。

2.3 穿孔板由不锈钢或其他不受腐蚀的金属制成，厚度为1.0￣0.1mm。

在其面上，等距离地打有35个直径1mm的小孔，空孔板应与圆筒内壁密合。

穿孔板二平面应平行。

2.4 捣器用不锈钢制成，插入圆筒时，其间隙不大于0.1mm。

捣器的底面应与主轴垂直，侧面有一个扁平槽，宽度3.0±0.3mm。

捣器的顶部有一个支持环，当捣器放入圆筒时，支持环与圆筒上口边接触，这时捣器底面与穿孔圆板之间的距离为15.0±0.5mm。

2.5 压力计Ｕ形压力计尺寸如图2所示，由外径为9mm的，具有标准厚度的玻璃管制成。

压力计一个臂的顶端有一锥形磨口与透气圆筒紧密连接，在连接透气圆筒的压力计臂上刻有环形线。

水泥比表面积测定方法（勃氏法）试验步骤具有的总面积。

分外表面积、内表面积两类。

单位为米2/克。

理想的非孔性物料只具有外表面积，如硅酸盐水泥、一些粘土矿物粉粒等；有孔和多孔物料具有外表面积和内表面积，如石棉纤维、岩（矿）棉、硅藻土等。

测定方法有容积吸附法、重量吸附法、流动吸附法、透气法、气体附着法等。

比表面积是评价催化剂、吸附剂及其他多孔物质如石棉、矿棉、硅藻土及粘土类矿物工业利用的重要指标之一。

石棉比表面积的大小，对它的热学性质、吸附能力、化学稳定性、开棉程度等均有明显的影响。

1、样品准备2、确定试样量3、试料层制备4、透气试样1 、试样准备：1.1 将110５℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml 的密闭瓶内，用力摇动2min，将结块成团的试样振碎，使试样松散。

静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中。

1.2 水泥试样，应先通过0.9mm方孔筛，再在1105℃下烘干，并在干燥器中冷却至室温。

2 、确定试样量：校正试验用的标准试样量和被测定水泥的质量，应达到在制备的试料层中空隙率为0.5000.005，计算式为：Ｗ＝Ｖ－(1－)(2)式中：Ｗ──需要的试样量，g；──试样密度，g/cm[3]；Ｖ──按第4.2条测定的试料层体积，cm[3]；──试料层空隙率[注]。

注：空隙率是指试料层中孔的容积与试料层总的容积之比，一般水泥采用0.5000.005。

如有些粉料按上式算出的试样量在圆筒的有效体积中容纳不下或经捣实后未能充满圆筒有效体积，则允许适当地改变空隙率。

3 、试料层制备：将穿孔板放入透气圆筒的突缘上，用一根直径比圆筒略小的细棒把一片滤纸[注]送到穿孔板上，边缘压紧。

称取按第5.2条确定的水泥量，精确到0.001g，倒入圆筒。

轻敲圆筒的边，使水泥层表面平元旦。

再放入一片滤纸，用捣器均匀捣实试料直至捣器的支持环紧紧接触圆筒顶边并旋转二周，慢慢取出捣器。

水泥比表面积试验方法及注意事项比表面积作为一种新推行的水泥细度检测方法,在试验中会遇到许多问题,从而影响到试验结果的准确性,本文从试验步骤,试验原理等方面进行分析、总结、提出了试验中的技巧和注意事项,帮助试验员在操作中提高了工作效率。

水泥一般由几微米到几十微米的大小不同的颗粒组成，它的粗细程度（颗粒大小）称为水泥细度。

水泥细度直接影响水泥的凝结硬化速度、强度、和易性、泌水性、干缩性、水化热等一系列物理性能。

因此，在水泥生产中对水泥细度必须引起足够的重视。

水泥生产中物料的细度的表示方法，有平均粒径法、筛析法（筛余百分数）、比表面积法，和颗粒组成法等。

目前，对于水泥的细度检测，我国普遍采用筛余百分数和比表面积两种方法。

本文主要介绍勃氏仪和FBT-5自动比表面积仪的比表面积试验方法和注意事项。

一、定义与原理1．水泥的比表面积，以1公斤水泥所含颗拉的表面积表示，其单位为ｍ2／ｋｇ。

2．水泥的比表面积，主要是根据通过一定空隙率的水泥层的空气流速来测定。

因为对一定空隙率的水泥层，其中空隙的数量和大小是水泥颗粒，比表面积的函数，也决定了空气流过水泥层的速度，因此根据空气流速即可计算比表面积。

二、水泥比表面积的详细步骤及注意事项1.试样准备1.1 将110±5℃下烘干并在干燥器中冷却到室温的标准试样，倒入100ml的密闭瓶内，用力摇动2min，将结块成团的试样振碎，使试样松散。

静置2min后，打开瓶盖，轻轻搅拌，使在松散过程中落到表面的细粉，分布到整个试样中。

1.2 水泥试样，应先通过0.9mm方孔筛，再在110±5℃下烘干，并在干燥器中冷却至室温。

2.水泥密度测定水泥密度测定方法的原理。

其原理即为将水泥倒入装有一定量液体介质的李氏瓶内，并使液体介质充分地浸透水泥颗粒。

根据阿基米德定律，水泥的体积等于它所排开的液体体积，从而算出水泥单位体积的质量即为密度，为使测定的水泥不产生水化反应，液体介质采用无水煤油。

水泥比表面积测定方法(勃氏法)1目的、适用范围本方法规定采用勃氏法进行水泥比表面积测定。

本方法适用于硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰硅酸盐水泥、粉煤灰硅酸盐水泥、道路硅酸盐水泥以及指定采用本方法的其它粉状物料。

本方法不适用于测定多孔材料及超细粉状物料。

2 仪器设备2.1Blaine 透气仪：由透气圆筒、压力计、抽气装置等三部分组成。

2.2透气圆筒：内径为 12.70±0.05mm，由不锈钢制成。

2.3穿孔板：由不锈钢或其他不受腐蚀的金属制成，厚度为1.0～0.1mm。

捣器：用不锈钢制成，插入圆筒时，其间隙不大于 0.1mm。

2.4压力计：Ｕ形压力计，由外径为 9mm 的，具有标准厚度的玻璃管制成。

2.5抽气装置：用小型电磁泵，也可用抽气球。

2.6滤纸：采用符合国标的中速定量滤纸。

2.7分析天平：分度值为 1mg。

2.8计时秒表：精确读到 0.5s。

2.9烘干箱。

3材料3.1压力计液体压力计液体采用带有颜色的蒸馏水。

3.2基准材料基本材料采用中国水泥质量监督检验中心制备的标准试样。

4 仪器校准4.1漏气检查。

将透气圆筒上口用橡皮塞塞紧，接到压力计上。

用抽气装置从压力计一臂中抽出部分气体，然后关闭阀门，观察是否漏气。

如发现漏气，用活塞油脂加以密封。

4.2试料层体积的测定4.2.1用水银排代法将二片滤纸沿圆筒壁放入透气圆筒内，用一直径比透气圆筒略小一细长棒往下按，直到滤纸平整放在金属的空孔板上。

然后装满水银，用一小块薄玻璃板轻压水银表面，使水银面与圆筒口平齐，并须保证在玻璃板和水银表面之间没有气泡或空洞存在。

从圆筒中倒出水银，称量，精确至0.05g。

重复几次测定，到数值基本不变为止。

然后从圆筒中取出一片滤纸，试用约3.3g 的水泥，按照5.3 条要求压实水泥层。

再在圆筒上部空间注入水银，同上述方法除去气泡、压平、倒出水银称量，重复几次，直到水银称量值相差小于 50mg 为止。

水泥比表面积测定方法简介 (勃氏法)1定义、原理及计算方法1.1 水泥比表面积指单位质量的水泥粉末所具有的总表面积 (M 2 /Kg)1.2 用一定量的空气通过一定空隙率和固定厚度的水泥层时 , 所受阻力不同而引起流速的变化来测定其比表面积。

被测试样的比表面积 S 按下式计算:式中 S--被测试样的比表面积（ M 2 /Kg） S s--标准粉的比表面积（ M 2 /Kg）T--被测样试验时液面降落时间(秒) T s--标准粉试验时，液面降落时间(秒)η--被测样试验温度下空气粘度η s--标准粉试验温度下空气粘度(Pa·s)ρ--被测样的密度( g/cm 3 ) ρ s--标准粉的密度( g/cm 3 )ε--被测样试料层中的空隙率ε s--标准粉试料层中的空隙率按国标中的规定，本仪器中ε及ε s 的取值为 0.500设 :由此 :当试验温度≤± 3 ℃时 ,则 :其中: K --本仪器的仪器常数，出厂时标定，或自行标定。

S --被测试样的比表面积， M 2 /Kg说明 : 自动比面仪自动测量计算 K,S 值 , 而自动计时比面仪需要人工计算 K,S 值2.仪器的标定:2.1 漏气检查：用橡皮塞塞紧料筒 , 联接到压力计上 , 抽出部分气体 , 关闭阀门 ( 自动比面仪自动用电磁阀关闭 ), 观察是否漏气 , 否则用黄油密封。

2.2 料筒体积标定 ( 水银排代法 )2.2.1 将二片滤纸沿筒壁放入料筒中 ,•用细长棒压平到穿孔板上。

装满水银 , 用玻璃板轻压水银表面 , 使水银面与料筒口平齐 . 并保证没有气泡空洞存在。

2.2.2 装满水银 ,用玻璃板轻压水银表面,使水银面与料筒口平齐.并保证没有气泡空洞存在。

2.2.3 倒出水银 ,称量,重复几次,精确至0.05g2.2.4 从料筒中取出一片滤纸 ,试用约3.3g的水泥装入料筒中,再放入一片滤纸,按规定压实料层2.2.5 将料筒上部空间注入水银 ,按上述同样方法除去气泡,压平,•倒出水银称量,重复几次,精确至50mg。

水泥比表面积测定方法勃氏法水泥比表面积测定方法——勃氏法水泥比表面积是指单位质量水泥中的比表面积，是水泥的重要物理指标之一。

它反映了水泥粉末的细度和活性，是水泥品质的重要指标之一。

而勃氏法是常用的水泥比表面积测定方法之一。

勃氏法是根据比表面积的定义，将一定量的水泥粉末在规定条件下分散到一定体积的空气中，使其达到平衡状态，测定达到平衡状态的水泥粉末体积和质量，从而计算出水泥的比表面积。

该方法可以测定不同品种的水泥，对水泥的细度和活性的测定有一定的参考意义。

勃氏法的测定步骤如下：1. 取1g左右的水泥粉末，加入钢球，放入勃氏比表面积仪中。

2. 开始振动，振动时间为0.5h。

3. 停止振动，待水泥粉末沉降后，将上层空气抽出，使压力降至1/10大气压以下。

4. 继续抽气，直至压力稳定后，记录抽气时间t1和抽气后的压力p1。

5. 用增压泵增加压力至1/3大气压，记录增压后的压力p2和时间t2。

6. 计算水泥比表面积S：S = K / (t2-t1) (p2-p1)其中，K为勃氏比表面积仪的仪器常数。

勃氏法有以下几个特点：1. 该方法适用于不同品种水泥的测定，但对于不同品种的水泥，需要使用不同的仪器常数K。

2. 该方法可以测定水泥的比表面积，但无法确定水泥的粒径分布情况。

3. 在仪器常数K确定的情况下，该方法的测定结果具有较高的精度和可重复性。

4. 该方法需要严格控制实验条件，如振动时间、振幅、空气压力等，以保证测定结果的准确性。

在实际生产和质量控制中，水泥比表面积是水泥品质评价的重要指标之一。

通过勃氏法等测定方法，可以准确测定水泥的比表面积，为水泥品质的控制和改进提供科学依据。
