风速仪的工作原理及各部件组成结构

永磁同步风⼒发电系统的组成、⼯作原理及控制机理永磁同步风⼒发电系统的系统基本组成、⼯作原理、控制模式论述1.系统的基本组成：直驱式同步风⼒发电系统主要采⽤如下结构组成：风⼒机（这⾥概括为：叶⽚、轮毂、导航罩）、变桨机构、机舱、塔筒、偏航机构、永磁同步发电机、风速仪、风向标、变流器、风机总控系统等组成。

其中全功率变流器⼜可分为发电机侧整流器、直流环节和电⽹侧逆变器。

就空间位置⽽⾔，变流器和风机总控系统⼀般放在塔筒底部，其余主要部件均位于塔顶。

2.⼯作原理：系统中能量传递和转换路径为：风⼒机把捕获的流动空⽓的动能转换为机械能，直驱系统中的永磁同步发电机把风⼒机传递的机械能转换为频率和电压随风速变化⽽变化的不控电能，变流器把不控的电能转换为频率和电压与电⽹同步的可控电能并馈⼊电⽹，从⽽最终实现直驱系统的发电并⽹控制。

3.控制模式：风⼒发电机组的控制系统是综合性控制系统。

它不仅要监视电⽹、风况和机组运⾏参数，对机组运⾏进⾏控制。

⽽且还要根据风速与风向的变化，对机组进⾏优化控制，以提⾼机组的运⾏效率和发电量。

风⼒发电控制系统的基本⽬标分为三个层次：分别为保证风⼒发电机组安全可靠运⾏，获取最⼤能量，提供良好的电⼒质量。

控制系统主要包括各种传感器、变距系统、运⾏主控制器、功率输出单元、⽆功补偿单元、并⽹控制单元、安全保护单元、通讯接⼝电路、监控单元。

具体控制内容有：信号的数据采集、处理，变桨控制、转速控制、⾃动最⼤功率点跟踪控制、功率因数控制、偏航控制、⾃动解缆、并⽹和解列控制、停机制动控制、安全保护系统、就地监控、远程监控。

⼀、系统运⾏时控制：1、偏航系统控制：偏航系统的控制包括三个⽅⾯：⾃动对风、⾃动解缆和风轮保护。

1)⾃动对风正常运⾏时偏航控制系统⾃动对风，即当机舱偏离风向⼀定⾓度时，控制系统发出向左或向右调向的指令，机舱开始对风，当达到允许的误差范围内时，⾃动对风停⽌。

2)⾃动解缆当机舱向同⼀⽅向累计偏转2~3圈后，若此时风速⼩于风电机组启动风速且⽆功率输出，则停机，控制系统使机舱反⽅向旋转2~3圈解绕；若此时机组有功率输出，则暂不⾃动解绕；若机舱继续向同⼀⽅向偏转累计达3圈时，则控制停机，解绕；若因故障⾃动解绕未成功，在扭缆达4圈时，扭缆机械开关将动作，此时报告扭缆故障，⾃动停机，等待⼈⼯解缆操作。

风机设备基础知识一、风电场的组成及基本原理 (1)二、风电集电线路 (8)三、风电场选址 (12)四、风速仪 (14)五、风能资源参数的计算 (16)一、风电场的组成及基本原理风电场是指将风能捕获、转换成电能并通过输电线路送入电网的场所，由四部分构成：1、风力发电机组风力发电机是风电场的发电装置，其工作原理是风轮把风作用在桨叶上的力转化为自身的转速和扭矩，通过主轴一一增速箱一一联轴器一一高速轴把扭矩和转速传递到发电机，实现风能一机械能一电能的转换。

风力发电机由传动系统、偏航系统、刹车系统、支承系统、冷却润滑系统、电控系统等六个系统组成。

1.1传动系统传动系统由桨叶、轮毂、主轴、轴承、轴承座、胀套、齿轮箱、联轴器、发电机组成。

传动系统主要作用有三个：1、把风能转化成旋转机械能；2、传递扭矩，并增速达到发电机的同步转速；3、将旋转机械能转化成电能。

1.2偏航系统偏航系统的作用是与控制系统相互配合，使机组风轮始终处于迎风状态，充分利用风能，提高机组的发电效率。

提供必要的锁紧力矩, 以保障风机的安全运行。

回转支承内圈刹车系统能使风力发电机组在发生故障或紧急情况下，能快速、平稳的制动停机。

在运行情况下使机组保持稳定，不被侧风或绕流影响。

刹车机构由三部分组成：叶片刹车（小叶片或变桨）、风轮刹车（低速、高速制动装置）、偏航刹车（盘式制动器）1.4支承系统支承系统包括塔架和基础两部分。

塔架作用是支承风力发电机组的机械部件，承受各部件作用在塔架上的荷载。

基础作用是安装、支承风力发电机组，平衡运行过程中产生的各种载荷。

1.5冷却润滑系统冷却润滑系统主要是对齿轮箱各轴承、各齿面提供足够的润滑及对齿轮箱进行冷却散热。

1.6电控系统电控系统是现代风力发电机的神经中枢。

它承担着风机监控、自动调节、实现最大风能捕获以及保证良好的电网兼容性等重要任务，它主要由监控系统、主控系统、变桨控制系统以及变频系统（变频器）几部分组成。

2、道路包括风力发电机旁的检修通道、变电站站内站外道路、风场内道路及风场进出通道。

风速仪工作原理
风速仪是一种用于测量风速的仪器，它通过一系列的传感器和电子组件来实现测量。

风速仪的工作原理主要基于热敏测量技术。

该仪器采用了一个热敏电阻传感器，该传感器通常由铂电阻或半导体材料制成。

当风吹过这个传感器时，风速会带走周围的热量，导致传感器的温度下降。

测量风速的过程分为两个步骤。

首先，通过一个恒温电路来维持传感器的温度不变，通常会使用恒流电源来提供恒定的加热功率。

然后，通过测量电路测量传感器的电阻值，因为传感器的电阻值与温度成正比。

在风速测量中，当风速增加时，传感器受到的风冷效应也会增强，导致传感器温度下降，电阻值增加。

通过测量电路，可以将传感器的电阻值转化为相应的风速值。

为了提高测量的准确性，风速仪通常还会配备一些校准和修正技术。

例如，可以使用温度传感器来测量环境温度，并对风速进行温度修正。

此外，还可以根据传感器的特性曲线进行非线性补偿。

总的来说，风速仪主要通过热敏测量技术来测量风速，利用传感器的温度变化与风速之间的关系来实现。

通过适当的校准和修正，可以获得准确可靠的风速测量结果。

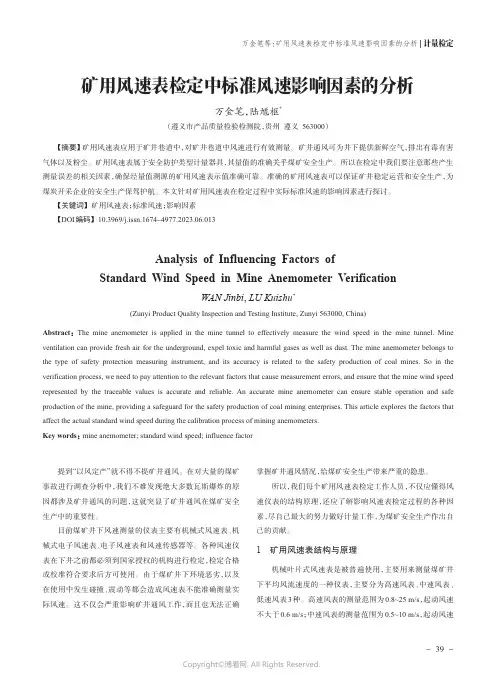

提到“以风定产”就不得不提矿井通风。

在对大量的煤矿事故进行调查分析中，我们不难发现绝大多数瓦斯爆炸的原因都涉及矿井通风的问题，这就突显了矿井通风在煤矿安全生产中的重要性。

目前煤矿井下风速测量的仪表主要有机械式风速表、机械式电子风速表、电子风速表和风速传感器等。

各种风速仪表在下井之前都必须到国家授权的机构进行检定，检定合格或校准符合要求后方可使用。

由于煤矿井下环境恶劣，以及在使用中发生碰撞、震动等都会造成风速表不能准确测量实际风速。

这不仅会严重影响矿井通风工作，而且也无法正确掌握矿井通风情况，给煤矿安全生产带来严重的隐患。

所以，我们每个矿用风速表检定工作人员，不仅应懂得风速仪表的结构原理，还应了解影响风速表检定过程的各种因素，尽自己最大的努力做好计量工作，为煤矿安全生产作出自己的贡献。

1矿用风速表结构与原理机械叶片式风速表是被普遍使用，主要用来测量煤矿井下平均风流速度的一种仪表，主要分为高速风表、中速风表、低速风表3种。

高速风表的测量范围为0.8~25m/s ，起动风速不大于0.6m/s ；中速风表的测量范围为0.5~10m/s ，起动风速Analysis of Influencing Factors ofStandard Wind Speed in Mine Anemometer VerificationWAN Jinbi ,LU Kuishu *(Zunyi Product Quality Inspection and Testing Institute,Zunyi 563000,China)Abstract ：The mine anemometer is applied in the mine tunnel to effectively measure the wind speed in the mine tunnel.Mine ventilation can provide fresh air for the underground,expel toxic and harmful gases as well as dust.The mine anemometer belongs to the type of safety protection measuring instrument,and its accuracy is related to the safety production of coal mines.So in the verification process,we need to pay attention to the relevant factors that cause measurement errors,and ensure that the mine wind speed represented by the traceable values is accurate and reliable.An accurate mine anemometer can ensure stable operation and safe production of the mine,providing a safeguard for the safety production of coal mining enterprises.This article explores the factors that affect the actual standard wind speed during the calibration process of mining anemometers.Key words ：mine anemometer;standard wind speed;influence factor矿用风速表检定中标准风速影响因素的分析万金笔，陆馗枢*（遵义市产品质量检验检测院，贵州遵义563000）【摘要】矿用风速表应用于矿井巷道中，对矿井巷道中风速进行有效测量。

叶轮式风速仪工作原理
叶轮式风速仪，是一种高精度的风速测量仪器。

它主要用于测定空气中的风速，由于其结构简单，价格低廉，已广泛应用于气象、水利、环保等部门。

叶轮式风速仪的工作原理是：由一个叶轮和一个能产生离心力的弹簧组成，当叶轮旋转时，弹簧被拉长；当弹簧被拉长时，弹簧的力与叶轮转速成正比。

利用这个原理可将叶轮转动产生的离心力转换成风速。

仪器内装有一个涡轮，在叶轮内装有一个小球和一个平衡锤。

平衡锤使小球在涡轮上保持平衡。

当小球进入平衡锤与涡轮之间时，使平衡锤和涡轮之间的距离发生变化，从而引起二者之间的相对转速发生变化。

这一转速的变化可用来测量涡轮转速。

由于在工作过程中不接触被测物（如空气），因此无磨损；
测量精度高、结构简单、成本低；能在高温、高压、潮湿和多尘的恶劣环境下工作。

特别适用于气象观测部门、环保部门以及工业部门使用。

叶轮式风速仪可以分为如下几种：
1.涡街式风速仪：测量范围为0~60米/秒（0.1~60米/秒）；
—— 1 —1 —。

一，概述本仪器为便携设计的三杯式风向风速仪，仪器测量部分采用了单片机技术，可以同时测量瞬时风速、瞬时风级平均风速、平均风级和对应浪高等参数。

它带有数据锁存功能，便于读数。

风向部分采用了自动指北装置，测量时无需人工对北，简化测量操作。

本仪器为精密仪器，配备高级铝合金手提仪器箱，为仪器提供良好保护，同时便于携带。

本仪器体积小，重量轻，功能全，耗电省，字符大，显示直观，可广泛用于农林、环保、海洋、科学考察等领域测量大气的风参数。

二，工作原理简介1，风向部分：风向部分由保护风向度盘的回弹顶杆所支撑。

整体结构由风向标，风向轴及风向度盘等组成，装在风向盘上的磁棒与风向度盘组成磁罗盘来确定风向方位。

当下锁定旋钮并向右旋转定位时，回弹顶杆将风向度盘放下，使锥形宝石轴承与轴尖相接触，此时风向度盘将自动定北。

风向示值由风向指针在风向度盘上的稳定位置来确定。

当左旋转锁定旋钮并使用其向上回弹复位时，回弹顶杆将风向度盘顶起并定位在仪器上部，并使锥形宝石轴承与轴尖相分离，以保护风向度盘及轴承与轴尖不受损坏（注：当仪器使用完毕后必须及时回复些状态）2、风速部分：风速传感器采用传统的三杯旋转架结构，它将风速变换成旋转架的转速。

为了减小启动风速，采用特殊材料的轻质风杯和宝石轴承支撑。

通过固定在旋转架上的装置经传感器检测后将信号传送到主机内进行测算。

仪器内的单片机对风速传感器的输出频率进行采样、计算，最后仪器输出瞬时风速、一分钟平均风速、瞬时风级、一分钟平均风级、平均风速及对应的浪高。

测得的参数在液晶显示器上用数字直接显示出来。

为了减少仪器的功耗，仪器中的传感器和单片机都采取了一系列降低功耗的专门措施。

为了保证数据的可靠，当电源电压太低时，显示器下部电池标记显示缺电，提示用户电源电压太低数据不可靠，需要及时更换电池。

1、风向测量部分1）在观测前应先检查风向部分是否垂直牢固地连接在风速仪风杯的护架上并反向旋转托盘螺母使支撑桌方向度盘的托盘下降，使轴尖与雏形轴承接触。

风速风向仪的原理
风速风向仪是一种用于测量风速和风向的仪器。

它由风速传感器和风向传感器两部分组成。

风速传感器工作原理：风速传感器采用热线或热敏电阻器作为感温元件。

当风通过传感器时，热线或热敏电阻器受到风的冷却作用，导致感温元件的温度下降。

通过测量感温元件的温度变化，可以确定风速的大小。

通常，风速传感器还需要进行温度补偿，以消除温度对测量结果的影响。

风向传感器工作原理：风向传感器通常采用的是旋转翼式结构。

传感器内部有一个具有特定形状的旋转翼，当风吹向传感器时，旋转翼会受到风力的作用而转动。

传感器通过检测旋转翼的转动角度或转速，可以确定风向的方向。

风速风向仪通常还配备有信号处理部分，用于将从传感器端获取的模拟信号转换成数字信号，并进行数据处理和输出。

需要注意的是，风速风向仪在使用过程中可能会受到一些干扰因素的影响，如气温、湿度、位置等。

因此，在实际应用中，需要进行校准和修正，以提高测量精度和可靠性。

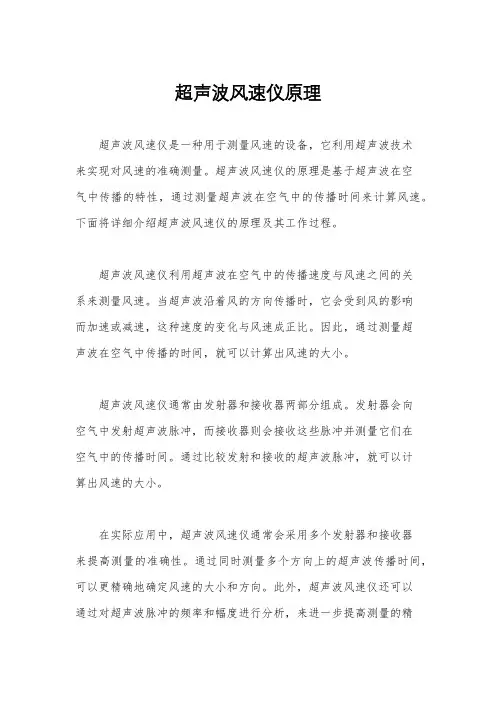

超声波风速仪原理超声波风速仪是一种用于测量风速的设备，它利用超声波技术来实现对风速的准确测量。

超声波风速仪的原理是基于超声波在空气中传播的特性，通过测量超声波在空气中的传播时间来计算风速。

下面将详细介绍超声波风速仪的原理及其工作过程。

超声波风速仪利用超声波在空气中的传播速度与风速之间的关系来测量风速。

当超声波沿着风的方向传播时，它会受到风的影响而加速或减速，这种速度的变化与风速成正比。

因此，通过测量超声波在空气中传播的时间，就可以计算出风速的大小。

超声波风速仪通常由发射器和接收器两部分组成。

发射器会向空气中发射超声波脉冲，而接收器则会接收这些脉冲并测量它们在空气中的传播时间。

通过比较发射和接收的超声波脉冲，就可以计算出风速的大小。

在实际应用中，超声波风速仪通常会采用多个发射器和接收器来提高测量的准确性。

通过同时测量多个方向上的超声波传播时间，可以更精确地确定风速的大小和方向。

此外，超声波风速仪还可以通过对超声波脉冲的频率和幅度进行分析，来进一步提高测量的精度。

超声波风速仪的原理简单而有效，它不受风向的影响，可以在各种复杂的环境中准确地测量风速。

由于超声波在空气中的传播速度非常快，因此超声波风速仪可以实现对风速的即时测量，响应速度非常快。

总的来说，超声波风速仪利用超声波在空气中的传播特性，通过测量超声波的传播时间来计算风速。

它具有测量精度高、响应速度快等优点，适用于各种环境下对风速进行准确测量的需求。

随着超声波技术的不断发展，超声波风速仪将在更广泛的领域得到应用，并为风速测量提供更加可靠的解决方案。

风速风向测量原理
风速风向测量原理是通过使用风速风向仪器来获取风的运动信息。

风速的测量通常采用热线式风速传感器或是旋翼仪器。

热线式风速传感器利用热丝的电阻随温度的变化而变化的特性来测量风速。

热丝受风吹动时会导致冷却，电阻值发生变化，通过测量电阻值的变化就可以推测出风速。

旋翼仪器通过旋转测量风速。

它包括一个具有两个或多个旋转叶片的装置，风吹动旋转叶片时，旋翼仪器会根据旋转的速度来计算风速。

风向的测量通常采用风向传感器，主要有磁感式和机械式风向传感器。

磁感式风向传感器利用磁力感应来测量风向。

它包括一个磁铁和一个光电开关。

磁铁放置在一个可以自由旋转的轴上，当风吹动磁铁时，磁铁会旋转，光电开关能够感应到旋转的角度，从而得到风向。

机械式风向传感器通过一个装有风向标的装置来测量风向。

风吹动风向标时，传感器会通过操纵杆或齿轮等装置将风向转换成电信号，进而测量风向。

综上所述，风速风向测量原理主要通过测量热线或旋转装置的变化来测量风速，通过磁感或机械装置来测量风向。

1. 目的建立一份 WS-40 型数字式风速仪使用操作规程，以规范该风速仪的使用操作。

2. 范围适用于本公司型数字式风速仪的使用、操作。

3. 职责质检部对该仪器的使用、操作、维护、保养负责。

4. 内容4.1. 仪器概述WS-40型数字式风速仪是一种便携式、数字直接显示仪器。

本仪器结构紧凑、体积小、性能维定、操作维护方便。

可以广泛用于需要测定室内外或者模型气流速度的场合，是一种测量风速的良好仪器。

4.2. 结构和工作原理4.2.1. 结构：本仪器是由热球式风速传感器、测试液和充电器三大部分组成。

测试仪主机包括充电电池组、放大器、恒流源、A/D变换器、数字显示等部分组成。

4.2.2.工作原理：热球式风速传感器是一种旁热式换能原理的传感器，包括加热和感温两部分。

通过恒定的电流加热，由于热球体体积甚小，热容量很小，热球内部温度迅速上升，并与周围气体介质迅速形成平衡，球内的热电偶感受到温度，输出热电势，很明显输出电热是温度的单值函数。

风速为零时，热球内部温度最高，热偶的热接点与冷接点的温度差最大，此时热电偶的输出电势最大。

当有气流流动时，气流带走热量，热球温度下降，热偶输出电势变小，热球温度下降与气流流动带走的热量形成一定的函数关系，这样，就形成了气流流速与输出电势信号的转换。

热球式风速传感器的输出特性是非线性的，它的输出电压信号和气流流速之间的关系可用一函数式表示。

传感器的输出信号经放大器放大后，经A/D变换、非线性处理，输出到数字显示部分，数字表头直接显示所测定的风速值，计量单位为“米/秒”。

4.3. 主要技术指标：风速：0—20m/s；仪器工作的环境条件：温度：-10℃-40℃；湿度：≤85%；大气环境：970—1040hpa；电源：直流5—6伏；测量精度：在工作环境条件下测量，误差不大于±5%；分辩率:0.01米/秒。

4.4. 使用方法：4.4.1. 仪器通电前，先将风速传感器的电缆插头插在仪器面板的四孔插座内，然后将测杆垂直向上放置，使探头封闭在测杆内。

风力发电机组的发电机控制器风力发电机组是一种重要的可再生能源发电技术。

在现代社会中，对环保和可持续发展的需求越来越强烈，因而风力发电技术得到了广泛应用和推广。

风力发电机组的关键部件之一是发电机控制器，发电机控制器的作用是控制发电机的运转，并将其发出的电力投入电网以供使用。

本文将探讨风力发电机组的发电机控制器的工作原理、结构和参数。

一、工作原理风力发电机组的发电机控制器是一个基于计算机控制的系统，核心是一个微控制器。

发电机控制器实现的功能包括：调节风力发电机的输出功率，执行保护措施，监测风力发电机的状态等。

发电机控制器和风力发电机的转速检测器、风速仪、机械制动器等组成了风力发电机组的控制系统。

发电机控制器与风力发电机的转速检测器进行通讯，通过读取转速信号，判断风力发电机的转速，根据预设值控制发电机的输出功率。

当风速不稳定或转速过高时，发电机控制器将发电机切出电网，避免损坏设备。

此外，发电机控制器还负责风力发电机的保护工作。

当风力发电机发生过电流、过载或短路等异常情况时，发电机控制器会立即控制发电机切出电网，以避免对电网或设备产生不利影响。

同时还会通过人机界面的形式将报警信息发送给系统操作员，以便及时处理故障。

发电机控制器通过多个输入和输出接口，实现与其他外部设备的连接。

比如与变频器、升压器等进行通讯，对电网电压、频率等进行调节。

二、结构和参数发电机控制器通常由微控制器、操作装置、通讯接口、诊断与监控模块等部分组成。

在具体设计中，这些部分的数量及其功能各不相同，主要取决于风力发电机的类型、转速范围、输出功率等因素。

发电机控制器的性能主要取决于其控制精度、响应时间、可靠性和稳定性等性能指标。

其中，响应时间是最为重要的指标之一。

风力发电机组工作在复杂的风速环境下，风速变化涉及到风力发电机的输出功率、转速和机械负荷等多个因素，因此，系统对于风速的响应时间要求极高，以确保设备的安全可靠运行。

除了基本的控制功能之外，现代发电机控制器还具备大量的诊断和监控功能。

风速传感器原理
风速传感器是一种用于测量空气流动速度的设备。

它基于流体动力学的原理工作。

风速传感器通常由以下组件组成：传感器元件、信号处理器和显示器。

传感器元件是用于感知空气流动的部分。

常见的传感器元件包括热膜传感器、热线传感器和超声波传感器。

热膜传感器基于热量的传导原理工作。

它们由薄膜电阻器制成，当空气流过热膜时，热膜的温度会发生变化，从而改变电阻值。

通过测量电阻的变化，可以计算出空气流速。

热线传感器也是基于热量传导原理的。

它们由细而长的金属丝制成，当空气流过热线时，热线的温度会发生变化，从而改变电阻值。

通过测量电阻的变化，可以确定空气流速。

超声波传感器则利用超声波的传播速度来测量空气流速。

它们通过发射超声波并接收反射的超声波来测量空气流动的时间差。

根据时间差和传播距离的比例关系，可以计算出空气流速。

传感器元件的输出信号被传送到信号处理器中进行处理。

信号处理器负责将传感器元件的信号转换为数字信号，然后对信号进行滤波和放大等处理，最后将结果传送到显示器或其他设备上显示。

风速传感器的精度和灵敏度取决于传感器元件的设计和制造质量。

因此，在选择和使用风速传感器时，需要考虑其精准度、响应时间和可靠性等因素。

风速测量原理风速测量是气象学和环境监测中非常重要的一项工作，它可以帮助我们了解大气环境中风的运动情况，为天气预报、气候研究、风能利用等提供重要数据支持。

而风速测量的原理是基于一些物理学和工程学的基本原理，下面我们将详细介绍风速测量的原理。

首先，风速测量的常用方法之一是利用风速计进行测量。

风速计是一种专门用来测量风速的仪器，它根据不同的原理可以分为多种类型，比如翼式风速计、超声波风速计、热线风速计等。

其中，翼式风速计是一种比较常见的风速测量仪器，它利用风的作用力使得翼片旋转，通过旋转的速度来计算风速。

而超声波风速计则是利用超声波在空气中的传播速度与风速成正比的原理来测量风速。

热线风速计则是利用风的流过使得热线温度发生变化，通过测量温度变化来计算风速。

其次，风速测量的原理还涉及到气象学中的一些基本概念，比如风速和风向的关系。

风速是指风的运动速度，通常用米每秒（m/s）来表示；而风向则是指风的来向，通常用360度角度来表示。

在风速测量中，我们通常会将风速和风向结合起来进行测量，以便更好地了解风的运动情况。

另外，风速测量的原理还与流体力学有关。

在流体力学中，风被视为一种流体，在流体中存在着一些基本的物理量，比如流速、密度、动压等。

通过测量这些物理量，我们就可以计算出风速。

而流体力学中的一些基本方程，比如质量守恒方程、动量守恒方程等，也可以用来描述风的运动规律，从而帮助我们更好地理解风速测量的原理。

总的来说，风速测量的原理涉及到物理学、气象学和流体力学等多个学科的知识，它是通过测量风对不同物体的作用力或者通过测量风对某些物理量的影响来实现的。

不同的风速测量方法有着不同的原理，但它们都是基于对风的运动规律的研究和理解。

通过风速测量，我们可以更好地了解大气环境中风的运动情况，为气象学和环境监测提供重要的数据支持。

风力发电机组偏航系统的结构与作用风力发电机组偏航系统的结构与作用偏航系统是一个随动系统，风向仪将采集的信号传送给机舱柜的PLC的I/O板，计算10分钟平均风向，与偏航角度绝对值编码器比较，输出指令驱动四台偏航电机（带失电制动），将机头朝正对风的方向调整，并记录当前调整的角度，调整完毕电机停转并启动偏航制动。

偏航控制系统框图如下图所示：下文将对偏航控制系统的各机构进行分析：1、风速仪风力发电机组应有两个可加热式风速计。

在正常运行或风速大于最小极限风速时，风速计程序连续检查和监视所有风速计的同步运行。

计算机每秒采集一次来自于风速仪的风速数据；每10min计算一次平均值，用于判别起动风速和停机风速。

测量数据的差值应在差值极限1.5m/s以内。

如果所有风速计发送的都是合理信号，控制系统将取一个平均值。

2、风向标风向标安装在机舱顶部两侧，主要测量风向与机舱中心线的偏差角。

一般采用两个风向标，以便互相校验，排除可能产生的误信号。

控制器根据风向信号，起动偏航系统。

当两个风向标不一致时，偏航会自动中断。

当风速低于3m/s时，偏航系统不会起动。

3、扭揽开关扭缆开关是通过齿轮咬合机械装置将信号传递PLC进行处理和发出指令进行工作的。

除了在控制软件上编入调向记数程序外，一般在电缆处安装行程开关，当其触点与电缆束连接，当电缆束随机舱转动到一定程度即启动开关。

以国内某知名公司生产的1.5MW风机为例，当机身在同一方向己旋转2转(720度)，且风力机不处在工作区域(即10分钟平均风速低于切入风速) 系统进入解缆程序。

解缆过程中，当风力机回到工作区域(即10分钟平均风速高于切入风速)，系统停止解缆程序，进入发电程序，但当机身在同一方向己旋转2.5转(900度)偏航限位动作扭缆保护，系统强行进入解缆程序，此时系统停止全部工作，直至解缆完成。

当风速超过25 m/s时，自动解缆停止。

自动解除电缆缠绕可以通过人工调向来检验是否正常。

风速测量原理
风速测量是气象学、环境监测和工程建设中非常重要的一个参数。

风速的准确测量对于风能利用、建筑结构设计、空气质量监测
等方面具有重要意义。

那么，究竟如何进行风速的测量呢？接下来，我们将介绍一下风速测量的原理。

首先，风速的测量需要借助风速仪器。

常见的风速仪器有风速计、风速传感器等。

风速计是一种利用风力作用在叶片上产生力矩，再通过一系列传动装置转换成线性位移或角位移，最终转换成电信
号输出，从而测量风速的仪器。

而风速传感器则是通过测量风速对
传感器产生的压力差或者热敏传感器的温度变化来间接测量风速的
仪器。

其次，风速的测量原理主要有动态压差法、热线法、声速法等。

动态压差法是利用风速对测量装置产生的动态压差进行测量的方法，通过测量动态压差的大小来计算出风速。

热线法则是通过在风流中
放置一个热线传感器，通过测量传感器的电阻变化来计算出风速。

声速法则是利用声波在风流中传播的速度和方向来测量风速的方法。

最后，风速的测量还需要考虑一些影响因素。

例如，测量装置
的位置选择、周围环境的影响、测量装置的精度和灵敏度等。

在进行风速测量时，需要尽量避免遮挡物对风流的影响，保证测量装置的稳定性和准确性。

总之，风速测量原理涉及到风速仪器的选择和使用、测量原理的应用以及影响因素的考虑。

只有全面了解风速测量的原理，才能更准确地进行风速的测量工作，为相关领域的研究和应用提供可靠的数据支持。

希望本文的介绍对您有所帮助。

毕业设计（论文）题目毕业设计（论文）英文题目姓名专业年级指导教师职称提交日期答辩日期辽宁工程技术大学应用技术学院年月日摘要激光多普勒测速仪是一种能够精确测量到物体运动速率的仪器。

它是根据光的多普勒效应，是根据入射光在运动物体上的反射粒子，用光电检测装置检测到的散射光的频移，频移的检测可以计算运动物体的速度。

由于其动态响应速度快的优点，测量范围宽精度高，空间分辨率高，实时性好，广泛应用于工业领域。

本文起首介绍了有关激光多普勒测速技术的发展历史背景、以及在国内外的现状和发展趋势等等，其次在阐述了相关激光多普勒测速仪的基本原理、测量方法、光路条纹模型以及多普勒信号的特点等知识。

着手选择PCB板、LED屏、以及锂电池的规格。

根据内部元器件的的装配关系，设计测速仪外观以及内部结构。

关键词：激光多普勒测速仪；非接触测量；内部元件；内部结构；外观AbstractLaser doppler velocimeter is a kind of can accurately measure the rate of movement to the object. It is based on the doppler effect of light, is according to the incident light reflective particles in the moving object, using photoelectric detection device detects the scattered light frequency shift, the detection of frequency shift can calculate the speed of moving objects. Due to its advantages of fast dynamic response, wide measurement range of high precision, high spatial resolution, good real-time performance, widely used in industrial field.Now beginning to introduced in this paper, on the development of the laser doppler velocimetry history background, as well as the status quo and development trend at home and abroad, and so on, the second in elaborated the related basic principle of laser doppler velocimeter, measuring method, the light stripe model, and the characteristics of the doppler signal, etc. To choose the PCB board, LED screen, and the specifications of the lithium-ion batteries. According to the internal components of the assembly relation, velocimeter appearance and internal structure design.Key Words：Laser Doppler Velocimetry；Non-contact measurement；Internal components；The internal structure,Appearance.目录摘要 (I)Abstract (II)引言 (1)1 绪论 (2)1.1 激光多普勒测速仪的发展历程 (2)1.2激光多普勒测速仪在国内外应用现状 (2)1.3本课题的主要研究内容 (3)2 激光多普勒测速仪的基本原理 (4)2.1激光多普勒测速仪的基本原理的实现 (4)2.1.1 光的多普勒效应 (4)2.1.2多普勒信号的条纹模型 (5)2.2激光多普勒测速仪的特点和应用 (7)3 激光多普勒测速仪内部元器件的设计 (8)3.1 PCB板的选择 (8)3.2 LCD屏的选择 (8)3.3锂电池的选定 (9)4 激光多普勒测速仪外壳结构设计 (10)4.1整体壁厚的确定 (10)4.1.1料厚的作用 (10)4.1.2确定料后的主要因素 (10)4.1.3料厚选择 (10)4.2材料的选择 (11)4.3整体外观设计 (14)4.3.1上壳的设计 (14)4.3.2中盖的设计 (14)4.3.3下盖的设计 (15)4.4表面处理 (15)4.4.1常用表面处理分类 (15)4.5止口设计 (18)4.6美工线的设计 (19)4.7按钮的设计 (19)4.8亚克力板尺寸的设计 (20)4.9螺钉的选择与螺钉柱的设计 (20)4.10加强筋的设计 (21)致谢 (23)参考文献 (24)引言激光多普勒测速仪(LDV:Laser Doppler Velocimetry)，是应用多普勒效应，利用激光的高相干性和高能量测量流体或固体流速的一种仪器，它具有线性特性与非接触测量的优点，并且精度高、动态响应快。

风速风向仪测量要素
风速风向仪是一种测量气象要素的仪器，主要用来测定两个核心参数：风速和风向。

风速是指空气在单位时间内流动的距离，通常以米/秒（m/s）或千米/小时（km/h）为单位表示；风向则是指风吹来的方向，一般通过360度方位角来确定。

风速风向仪通过内部传感器（如超声波、热敏电阻、机械式风杯等技术）捕捉并转换风的相关信息，从而实时监测并记录这两个关键气象数据。

此外，部分高级型号的风速风向仪还能测量其他与风相关的参数，例如平均风速、瞬时风速、风级以及浪高等。

风力发电机组的组成部分风力发电机组是一种利用风能将其转化为电能的设备。

它主要由风轮、传动装置、发电机、控制系统和支架等几部分组成。

在接下来的文章中，我们将逐一对风力发电机组的这几个组成部分进行详细的介绍。

风轮风轮是风力发电机的核心组成部分，它承担着转化风能为机械能的任务。

它通常是由多个叶片组成，且尺寸和形状各异，一般有二、三、四、五等不同叶片数。

在风能的作用下，叶片旋转，通过传动装置将旋转的能量传递到发电机中。

传动装置传动装置是将叶轮旋转能量传递给发电机的一个重要组成部分，它由减速器和轴系组成。

减速器是将叶轮高速旋转的转速减低至适合发电机的转速。

轴系是机组整个旋转系统的支撑，也是组织叶片旋转的“传动桥梁”。

发电机发电机是将叶轮通过传动装置所传递过来的机械能转化为电能的关键部分。

它的工作原理是利用磁场和电流的相互作用，将机械能转化为电能，这样才能将风能转为可用的能源。

发电机的容量决定了风力发电机组的发电量和输出功率的大小。

控制系统控制系统是风力发电机组的大脑，它可以控制机组安全和高效的运转。

它主要由风速测量系统、偏航控制系统和保护控制系统三个部分组成。

风速测量系统从风速仪接收风速信息，控制机组的转动；偏航控制系统使风能在不同方向吹来时，机组转向对准风源；保护控制系统可以监测机组的运行情况，检测可能出现的故障，保护整个机组安全运行。

支架支架是风力发电机组的支撑系统，不仅支持机组转动和发电，还要承受外界风的冲击和风压。

支架的稳定性和结构的合理性是机组运行的保证，它直接决定机组的寿命和运行安全性。

最后，风力发电机组需要完整、可靠的网络系统对每个部件进行监控和管理。

在低效率的情况下，风力发电机组的维护和管理非常昂贵，这一点需要重视。

维护保养包括检查和更换零部件，也包括保持机组的清洁，尤其是叶片的定期清洗。

只有保证每个部分的正常运行，才能摆脱燃煤和核能等传统能源的依赖，更好地利用风能进行能源转换。
