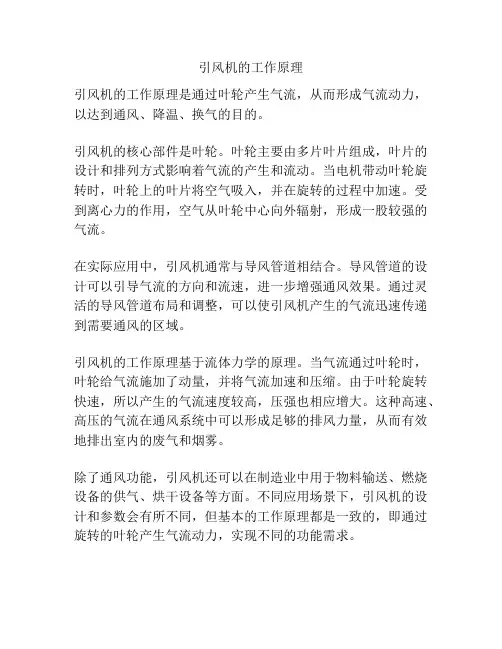

引风机的工作原理
引风机的工作原理是通过叶轮产生气流，从而形成气流动力，以达到通风、降温、换气的目的。

引风机的核心部件是叶轮。

叶轮主要由多片叶片组成，叶片的设计和排列方式影响着气流的产生和流动。

当电机带动叶轮旋转时，叶轮上的叶片将空气吸入，并在旋转的过程中加速。

受到离心力的作用，空气从叶轮中心向外辐射，形成一股较强的气流。

在实际应用中，引风机通常与导风管道相结合。

导风管道的设计可以引导气流的方向和流速，进一步增强通风效果。

通过灵活的导风管道布局和调整，可以使引风机产生的气流迅速传递到需要通风的区域。

引风机的工作原理基于流体力学的原理。

当气流通过叶轮时，叶轮给气流施加了动量，并将气流加速和压缩。

由于叶轮旋转快速，所以产生的气流速度较高，压强也相应增大。

这种高速、高压的气流在通风系统中可以形成足够的排风力量，从而有效地排出室内的废气和烟雾。

除了通风功能，引风机还可以在制造业中用于物料输送、燃烧设备的供气、烘干设备等方面。

不同应用场景下，引风机的设计和参数会有所不同，但基本的工作原理都是一致的，即通过旋转的叶轮产生气流动力，实现不同的功能需求。

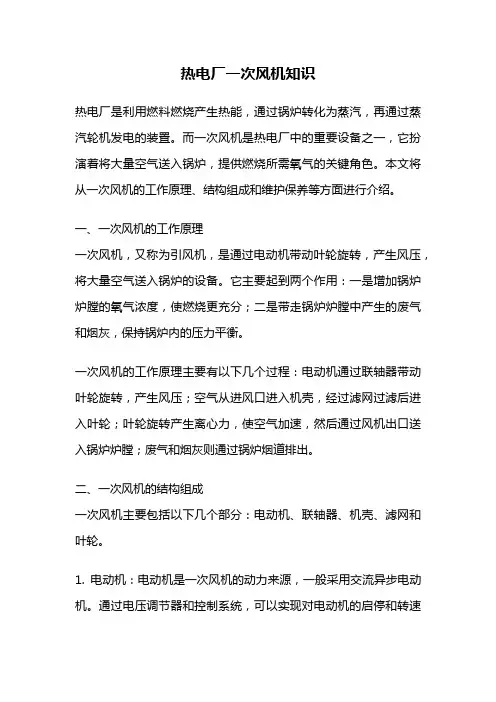

热电厂一次风机知识热电厂是利用燃料燃烧产生热能，通过锅炉转化为蒸汽，再通过蒸汽轮机发电的装置。

而一次风机是热电厂中的重要设备之一，它扮演着将大量空气送入锅炉，提供燃烧所需氧气的关键角色。

本文将从一次风机的工作原理、结构组成和维护保养等方面进行介绍。

一、一次风机的工作原理一次风机，又称为引风机，是通过电动机带动叶轮旋转，产生风压，将大量空气送入锅炉的设备。

它主要起到两个作用：一是增加锅炉炉膛的氧气浓度，使燃烧更充分；二是带走锅炉炉膛中产生的废气和烟灰，保持锅炉内的压力平衡。

一次风机的工作原理主要有以下几个过程：电动机通过联轴器带动叶轮旋转，产生风压；空气从进风口进入机壳，经过滤网过滤后进入叶轮；叶轮旋转产生离心力，使空气加速，然后通过风机出口送入锅炉炉膛；废气和烟灰则通过锅炉烟道排出。

二、一次风机的结构组成一次风机主要包括以下几个部分：电动机、联轴器、机壳、滤网和叶轮。

1. 电动机：电动机是一次风机的动力来源，一般采用交流异步电动机。

通过电压调节器和控制系统，可以实现对电动机的启停和转速调节。

2. 联轴器：联轴器用于连接电动机和叶轮，传递电动机的动力。

常见的联轴器有弹性联轴器和齿轮联轴器等。

3. 机壳：机壳是一次风机的外壳，起到支撑和保护内部零部件的作用。

一般由铁板焊接而成，具有足够的强度和刚度。

4. 滤网：滤网位于进风口，用于过滤空气中的灰尘和颗粒物，保护叶轮和内部零部件不受损坏。

5. 叶轮：叶轮是一次风机的核心部件，它由多个叶片组成，可以产生风压并使空气加速。

叶轮的形状和叶片的角度会影响一次风机的风量和风压。

三、一次风机的维护保养为保证一次风机的正常运行和延长使用寿命，需要进行定期的维护保养。

以下是一些常见的维护保养措施：1. 清洁叶轮和滤网：定期清洁叶轮和滤网上的灰尘和颗粒物，以免影响风机的工作效率。

2. 检查电动机：定期检查电动机的绝缘状况和轴承的润滑情况，确保电动机运行正常。

3. 检查联轴器：定期检查联轴器的连接情况和传动效果，如有异常应及时修复或更换。

风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。

#7、8炉送风机也采用动叶可调轴流式风机。

为了充分掌握动叶可调轴流式风机的动叶调节机构和工作原理，首先我们要了解动叶可调轴流式风机的有关特性。

一.引、送风机的结构：引、送风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。

二.引送风机的工作原理：引送风机的工作原理是基于机翼型理论：当气体以一个攻角α进入叶轮，在翼背上产生一个升力，同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。

与此同时，风机进口处由于差压的作用，使气体不断地被吸入。

动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差越大，风量则小。

当攻角达到临界值时，气体将离开翼背的型线而发生涡流，此时风机压力大，幅度下降，产生失速现象。

三.引送风机相关参数：2、引风机及电动机:四.引、送风机液压油系统图：五.引、送风机动叶调节机构工作原理：从液压调节机构来看，液压调节结构可分为两部分：一部分为控制头，它不随轴转动。

另一部分为油缸及活塞，它们与叶轮一起旋转，但活塞没有轴向位移，叶片装在叶柄的外端。

每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一定角装设，两者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。

液压调节机构的调节原理大致如下：1.当讯号从控制轴输入要求“+”向位移时分配器左移、压力油从进油管A经过通路2送到活塞左边的油缸，由于活塞无轴向位移，油缸左侧的油压就上升，使油缸向左移动，带动调节连杆偏移，使动叶片向“+”向位移。

与此同时，调节杆（反馈杆）也随着油缸左移，而齿条将带动控制轴的扇齿轮反时针转动，但分配器带动的齿条却要求控制轴的扇齿做顺时针转动因而调节杆就起到“弹簧”的限位作用。

当调节力大时，“弹簧”限不住位置，所以叶片仍向“+”向位移，即为叶片调节正终端位置，但由于“弹簧”的牵制作用，在一定时间后油缸的位移自动停止，由此可以避免叶片调节过大，防止小流量时风机进入失速区。

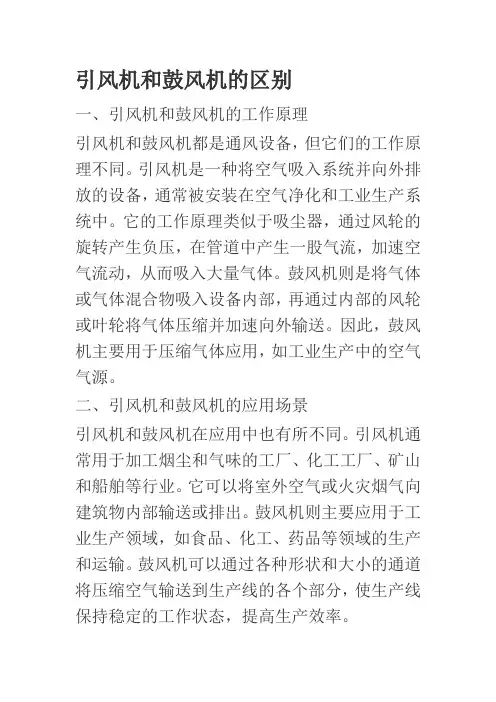

引风机和鼓风机的区别
一、引风机和鼓风机的工作原理
引风机和鼓风机都是通风设备，但它们的工作原理不同。

引风机是一种将空气吸入系统并向外排放的设备，通常被安装在空气净化和工业生产系统中。

它的工作原理类似于吸尘器，通过风轮的旋转产生负压，在管道中产生一股气流，加速空气流动，从而吸入大量气体。

鼓风机则是将气体或气体混合物吸入设备内部，再通过内部的风轮或叶轮将气体压缩并加速向外输送。

因此，鼓风机主要用于压缩气体应用，如工业生产中的空气气源。

二、引风机和鼓风机的应用场景
引风机和鼓风机在应用中也有所不同。

引风机通常用于加工烟尘和气味的工厂、化工工厂、矿山和船舶等行业。

它可以将室外空气或火灾烟气向建筑物内部输送或排出。

鼓风机则主要应用于工业生产领域，如食品、化工、药品等领域的生产和运输。

鼓风机可以通过各种形状和大小的通道将压缩空气输送到生产线的各个部分，使生产线保持稳定的工作状态，提高生产效率。

三、引风机和鼓风机的特点
引风机和鼓风机的结构和特点也不同。

引风机通常采用圆形或矩形形状，在内部设置风轮或叶片，将空气吸入和排出。

鼓风机则通常采用外置电机的结构，通过内部的风轮和叶轮进行压缩和加速。

由于引风机和鼓风机的结构和特点各不相同，因此在使用时需要根据实际需求选择适当的设备。

综上所述，引风机和鼓风机作为通风设备，在工作原理、应用场景和特点等方面都有所不同。

用户在选择设备时应根据实际情况选择适合自己
的设备，以达到更好的效果。

风机动叶调节机构及工作原理我公司#5、6炉引、送风机均采用动叶可调轴流式风机。

#7、8炉送风机也采用动叶可调轴流式风机。

为了充分掌握动叶可调轴流式风机的动叶调节机构和工作原理，首先我们要了解动叶可调轴流式风机的有关特性。

一.引、送风机的结构：引、送风机由吸入烟风道、进气室、扩压器、叶轮、主轴、动叶调节机构、传动组、自动控制机构等部分组成。

二.引送风机的工作原理：引送风机的工作原理是基于机翼型理论：当气体以一个攻角α进入叶轮，在翼背上产生一个升力，同时必定在翼腹上产生一个大小相等方向相反的作用力使气体排出叶轮呈螺旋形沿轴向向前运动。

与此同时，风机进口处由于差压的作用，使气体不断地被吸入。

动叶可调轴流式风机，攻角越大，翼背的周界越大，则升力越大，风机的压差越大，风量则小。

当攻角达到临界值时，气体将离开翼背的型线而发生涡流，此时风机压力大，幅度下降，产生失速现象。

三.引送风机相关参数：四.引、送风机液压油系统图：五.引、送风机动叶调节机构工作原理：从液压调节机构来看，液压调节结构可分为两部分：一部分为控制头，它不随轴转动。

另一部分为油缸及活塞，它们与叶轮一起旋转，但活塞没有轴向位移，叶片装在叶柄的外端。

每个叶片用6个螺栓固定在叶柄上，叶柄由叶柄轴承支撑，平衡块与叶片成一定角装设，两者位移量不同，平衡块用于平衡离心力，使叶片在运转中成为可调。

液压调节机构的调节原理大致如下：1.当讯号从控制轴输入要求“+”向位移时分配器左移、压力油从进油管A经过通路2送到活塞左边的油缸，由于活塞无轴向位移，油缸左侧的油压就上升，使油缸向左移动，带动调节连杆偏移，使动叶片向“+”向位移。

与此同时，调节杆（反馈杆）也随着油缸左移，而齿条将带动控制轴的扇齿轮反时针转动，但分配器带动的齿条却要求控制轴的扇齿做顺时针转动因而调节杆就起到“弹簧”的限位作用。

当调节力大时，“弹簧”限不住位置，所以叶片仍向“+”向位移，即为叶片调节正终端位置，但由于“弹簧”的牵制作用，在一定时间后油缸的位移自动停止，由此可以避免叶片调节过大，防止小流量时风机进入失速区。

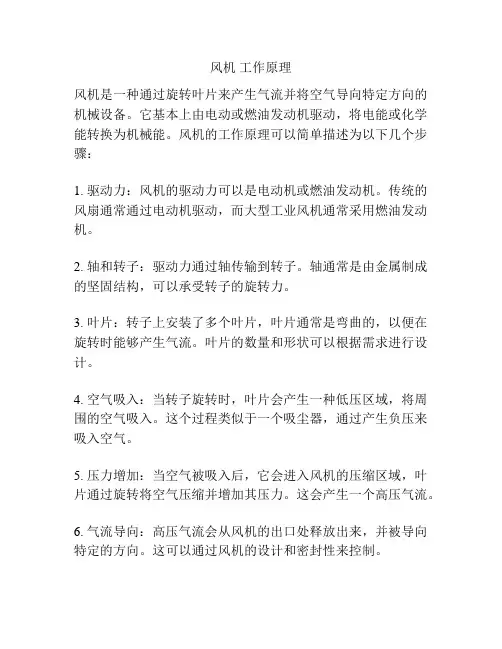

风机工作原理
风机是一种通过旋转叶片来产生气流并将空气导向特定方向的机械设备。

它基本上由电动或燃油发动机驱动，将电能或化学能转换为机械能。

风机的工作原理可以简单描述为以下几个步骤：
1. 驱动力：风机的驱动力可以是电动机或燃油发动机。

传统的风扇通常通过电动机驱动，而大型工业风机通常采用燃油发动机。

2. 轴和转子：驱动力通过轴传输到转子。

轴通常是由金属制成的坚固结构，可以承受转子的旋转力。

3. 叶片：转子上安装了多个叶片，叶片通常是弯曲的，以便在旋转时能够产生气流。

叶片的数量和形状可以根据需求进行设计。

4. 空气吸入：当转子旋转时，叶片会产生一种低压区域，将周围的空气吸入。

这个过程类似于一个吸尘器，通过产生负压来吸入空气。

5. 压力增加：当空气被吸入后，它会进入风机的压缩区域，叶片通过旋转将空气压缩并增加其压力。

这会产生一个高压气流。

6. 气流导向：高压气流会从风机的出口处释放出来，并被导向特定的方向。

这可以通过风机的设计和密封性来控制。

总的来说，风机的工作原理是通过驱动力将机械能转化为气流能，并将其导向需要的方向。

通过旋转叶片产生气流的过程中，空气被吸入、压缩和释放。

这种机制使得风机在多种应用中发挥重要作用，包括通风，空调，冷却等等。

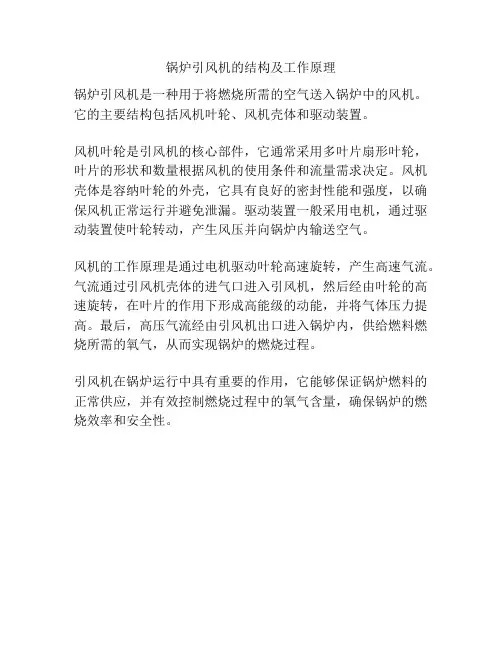

锅炉引风机的结构及工作原理
锅炉引风机是一种用于将燃烧所需的空气送入锅炉中的风机。

它的主要结构包括风机叶轮、风机壳体和驱动装置。

风机叶轮是引风机的核心部件，它通常采用多叶片扇形叶轮，叶片的形状和数量根据风机的使用条件和流量需求决定。

风机壳体是容纳叶轮的外壳，它具有良好的密封性能和强度，以确保风机正常运行并避免泄漏。

驱动装置一般采用电机，通过驱动装置使叶轮转动，产生风压并向锅炉内输送空气。

风机的工作原理是通过电机驱动叶轮高速旋转，产生高速气流。

气流通过引风机壳体的进气口进入引风机，然后经由叶轮的高速旋转，在叶片的作用下形成高能级的动能，并将气体压力提高。

最后，高压气流经由引风机出口进入锅炉内，供给燃料燃烧所需的氧气，从而实现锅炉的燃烧过程。

引风机在锅炉运行中具有重要的作用，它能够保证锅炉燃料的正常供应，并有效控制燃烧过程中的氧气含量，确保锅炉的燃烧效率和安全性。

引风机的工作原理
引风机是一种通过旋转扇叶来产生气流并进行空气流动的设备。

它主要由电动机、外壳、扇叶和控制系统组成。

引风机的工作原理是利用电动机的驱动力，使扇叶高速旋转。

当电动机运行时，驱动力将传递给扇叶，使其旋转。

扇叶的旋转会产生强大的气流，并使其朝着一定的方向流动。

这种气流可以在房间、工业生产线或其他空间中引导空气流动，以达到通风、降温、除湿、排气等目的。

引风机通常具有多档可调速功能，可以根据需要调整风量大小。

控制系统可以根据环境的温度、湿度或其他参数自动调节引风机的运行状态，提供适宜的风扇效果。

在使用引风机时，为了确保安全和稳定性，需要注意以下几点：首先，不得私自更换或加装其他非原厂配套的扇叶和电动机，以免造成不同转速的不匹配，导致设备故障或损坏。

其次，应定期对引风机进行清洁和维护，以保持其良好的工作状态。

再次，使用过程中需要确保周围没有障碍物，以免干扰气流的流动。

总之，引风机通过扇叶的旋转产生气流，实现空气的流动。

它在许多领域都有广泛的应用，例如家庭、商业和工业环境中的通风、降温、除湿等。

通过合理使用和维护引风机，可以提高空气质量，改善室内环境，并为人们创造一个更加舒适和健康的居住、工作环境。

引风机原理
引风机是一种将空气进行强制循环的设备，常见于工业制造车间或建筑物中。

其工作原理是通过电机驱动叶片旋转，从而产生强大的空气流动。

引风机的主要组成部分包括电机、叶轮和机壳。

电机是引风机的动力来源，可以根据需要选择不同功率的电机来驱动。

叶轮是引风机的关键部分，其形状和数量会影响风机的抗风能力和风量。

机壳则起到保护电机和叶轮的作用。

当电机启动时，产生的动力通过传动装置传递给叶轮，使其开始旋转。

叶轮在旋转的过程中，将空气从进风口吸入，然后通过叶片的转动将空气加速，并将其排出机壳。

旋转的叶轮使空气形成高速流动，产生风压，从而形成较强的空气流。

这种强制循环的空气流动可以将车间或建筑内的热空气和污浊空气排出，使空气保持流通，保持室内环境的舒适度和清洁度。

引风机的工作效果受到多个因素的影响，如电机功率、叶轮形状、叶轮转速等。

在选择引风机时，需要根据具体的场地要求和空气处理的需求来确定合适的功率和风量。

同时，在使用引风机时，还需要注意定期清洁和维护，以确保其正常工作和使用寿命。

引风机的工作原理
引风机是一种用来输送气体、除尘和通风的设备，广泛应用于工业生产和建筑
领域。

它通过旋转叶片产生气流，将空气或气体从一处输送到另一处，其工作原理主要包括叶轮运动、气体流动和能量转换等过程。

首先，引风机的叶轮运动是其工作原理的关键。

叶轮是引风机的核心部件，通
常由多个叶片组成，固定在轴上并与电机相连。

当电机启动时，轴开始旋转，叶片也随之旋转。

叶轮的旋转运动产生了气流，使得气体被吸入并被推动向出口方向。

其次，气体在引风机内部的流动也是影响其工作原理的重要因素。

当叶轮旋转
产生气流时，气体被吸入引风机内部，沿着机壳内壁流动。

在流动过程中，气体受到叶轮的推动和机壳的限制，使得气流被压缩、加速和导向，最终从出口处排出。

最后，引风机的工作原理还涉及能量转换的过程。

当电机启动并带动叶轮旋转时，电能被转换成了机械能，使得叶轮产生了气流。

而气流的动能和压力能则是由电能转换而来，当气流从引风机出口排出时，其能量也被传递到了输送的气体或空气中。

综上所述，引风机的工作原理主要包括叶轮运动、气体流动和能量转换等过程。

通过这些过程，引风机能够有效地输送气体、除尘和通风，为工业生产和建筑领域提供了重要的支持。

希望本文能够帮助读者更好地理解引风机的工作原理，为相关领域的工作和研究提供参考。

引风机结构及工作原理引风机是一种广泛应用于通风、排气、除尘等领域的风力机械设备。

它是通过电动机带动叶轮旋转，产生气流，从而达到通风和除尘的目的。

下面将对引风机的结构和工作原理进行介绍。

引风机的结构主要包括以下几个部分：电动机、壳体、叶轮、支架、出风管道等。

电动机是引风机的动力源，它一般安装在引风机的上部，输出轴与叶轮相连。

壳体是容纳电动机和叶轮的部分，一般采用钢板焊接而成。

叶轮是引风机的核心部件，主要通过叶片来产生气流。

支架是将引风机与地面固定连接的部分，它一般由钢材制成，可根据实际需求进行调整。

出风管道则用于引导被排出的气流。

引风机的工作原理如下：当电动机启动后，通过带动输出轴将叶轮旋转起来。

叶轮的旋转产生的离心力将空气吸入叶轮内部，并沿着叶片的方向加速运动。

叶轮内部的气流被加速后便具有了压力，然后从叶轮的出口处喷出。

喷出的气流通过出风管道被引导到需要通风或排气的位置，从而实现了通风、排气或除尘的目的。

引风机的工作原理可以用流体力学的理论来解释。

根据伯努利定律，当气流通过叶轮时，由于流速的增加，压力会降低。

叶轮上面的气体流速较慢，所以气体的压力较高，而叶轮下面的气体流速较快，气体的压力较低。

这个压力差会使得气体从高压区域流向低压区域，也就是从叶轮的进口处流向出口处。

引风机的性能主要取决于叶轮的设计和电动机的功率。

叶轮的叶片形状会影响气流的加速和压力产生的效果，常见的叶片形状有前弯式、后弯式和直叶片等。

电动机的功率决定了叶轮的转速和气流产生的能力，通常会根据实际需求选择适合的功率。

总结起来，引风机是一种利用电动机带动叶轮旋转产生气流的风力机械设备。

它的工作原理是通过离心力将空气吸入叶轮内部，并加速后喷出，从而实现通风、排气或除尘的目的。

其结构主要包括电动机、壳体、叶轮、支架和出风管道等部分。

引风机的性能取决于叶轮的设计和电动机的功率，常见的叶片形状有前弯式、后弯式和直叶片等。

引风机的工作原理引风机是一种常见的工业设备，它的主要作用是将空气或气体吸入并通过机械装置进行加工或处理。

引风机的工作原理是基于气体动力学和机械原理的相互作用，通过旋转叶轮来产生气流，从而实现对气体的运输和处理。

下面将详细介绍引风机的工作原理及其相关知识。

首先，引风机的工作原理与气体动力学有关。

当引风机启动后，叶轮开始旋转，叶轮的旋转会产生气流，气流的产生是通过叶轮对空气施加压力，使得空气在叶轮的作用下产生流动。

同时，叶轮的旋转还会产生离心力，使得气体沿着叶轮的方向加速流动，从而形成高速气流。

这种高速气流可以有效地将气体吸入引风机，并将其输送到需要的地方。

其次，引风机的工作原理与机械原理有关。

引风机的叶轮是通过电动机或其他动力装置驱动的，叶轮的旋转速度和叶片的设计都会影响到气流的产生和输送。

叶轮的设计通常会考虑到气体的密度、流速和压力等因素，以便实现最佳的气流效果。

同时，引风机的外壳和管道也会对气流的输送起到重要作用，它们需要具有合适的形状和尺寸，以减少能量损失和气流的阻力，从而提高引风机的效率。

另外，引风机的工作原理还与气体的输送和处理有关。

引风机可以将空气或气体从一个地方吸入，并输送到另一个地方，以满足工业生产或其他需要。

在输送过程中，引风机可以通过叶轮的旋转产生气流，从而将气体输送到需要的地方。

同时，引风机还可以与其他设备配合使用，如过滤器、加热器、冷却器等，对气体进行处理和加工，以满足不同的工艺要求。

总的来说，引风机的工作原理是基于气体动力学和机械原理的相互作用，通过叶轮的旋转产生气流，实现对气体的输送和处理。

引风机在工业生产和其他领域中有着广泛的应用，它的工作原理和性能对于气体输送和处理具有重要意义。

希望通过本文的介绍，读者能对引风机的工作原理有所了解，并对相关领域的研究和应用有所帮助。

引风机吸程
引风机的工作原理是通过叶片的转动产生风力和负压，进而从系统（设备）抽取空气的一种设备。

引风机的吸程是指引风机从炉膛或其他设备中抽取热烟气等不利物质的能力，也就是引风机能够抽取空气的范围或距离。

引风机的吸程受到多种因素的影响，包括引风机的型号、叶片的镶嵌式、承受的最高转数、入口风箱和扩散筒的设计等。

此外，引风机的吸程还受到系统阻力、气体流速、气体密度等因素的影响。

因此，引风机的吸程并不是一个固定的数值，而是需要根据具体的设备和应用场景进行评估和确定。

在安装和使用引风机时，需要根据实际情况进行调整和优化，以确保引风机能够正常工作并达到预期的效果。
