露天深孔台阶爆破

露天台阶中深孔爆破设计说明书设计：（作业一）郝利军设计审批：计划审核：（成绩）评语：施爆时间：2011年11月10日9时25分爆破任务书编号：NO.2011-10-23-802✄………………………………………………………………………………………………………………八、爆破任务书回执单编号：NO.2011-10-23-802注：请现场负责人在作业后，将此回执单当日反馈到技术组。

原因一栏中填写未完成原因，若完成填一、工程环境与地质条件1、工程环境条件：台阶水平：；勘探线：坐标：X＝，Y＝其它：2、工程地质、水文条件矿岩说明：硬度系数：裂隙情况：水文情况：其它：3、爆破要求（1）依据《民用爆炸物品安全管理条例》（国务院第446号令）；《矿山安全法》；《爆破安全规程》（GB6722－2003）等进行爆破设计。

（2）采用多排微差起爆技术，有效控制爆破震动、后冲和飞石。

（3）爆破后的台阶要规整，避免出现根底、伞相、迟爆、拒爆等现象，杜绝早爆，实行严格的控制。

二、爆破参数三、布孔形式、装药技术、起爆网路敷设及起爆方法1、布孔形式：☑三角形；□矩形2、装药技术⑴连续注药☑⑵隔层装药：□隔离器隔离（下部药柱： m;上部药柱： m）；□矿粉或炮泥隔离（下部药柱： m;上部药柱： m）。

3、起爆网络敷设采用微差（斜向、平行）起爆网路进行敷设，以 23 ms或段导爆管雷管下孔， ms或段导爆管雷管地表连接， 53 孔一爆。

4、起爆方法为：☑电力起爆体系；□脉冲起爆体系。

四、施工流程五、实测孔网参数（附炮孔编号示意图）此设计采用三角形布孔方式1、台阶高度H：H=8mm；2、钻孔直径d：d=0.22m；3、坡面角α：α=60°～75°；取α=65°；4、最小抵抗线W1:W1=(0.6～0.9)H；取W1=0.7×8=5.6m；5、安全距离C：C≥2.5～3m；取C=3m；W1≥Hcotα+C；W1≥8×cot65°+3=6.7；符合要求6、垂直孔超深h：h=(0.15～0.35)W d取 0.2h=0.2×5.6=1.12m；7、钻孔深度L：L=H+h;L=8+1.12=9.12m；8、孔距a：a=m W1；m≥1；取m=1.2；a=1×5.6=5.6m；9、排距b：b=asin60°=5m10、堵塞长度L1:常用经验公式 l=(20～40)d；l=30×0.22=6.6m；11 炸药单耗q:q=0.247㎏/ m3；12 单孔装药量：采用毫秒爆破时 Q′=KqabH；K—考虑矿岩阻力作用的增加系数，一般取1.1～1.2；K取1.15 Q′=1.15×0.247×5×5.6×8=64kg；13、装药长度：L2=L-L1=9.12-6.6=2.25m；14、布孔方式：多排布孔三角形布孔；15、总列数（300-3）/5.6=53列，总排数（50-3）/5.6=9排；总孔数53×9-53×9÷3=318个；16、总装药量=318×64=20352㎏；17、爆破土量方 300×50×8-200×25×8=80000m318、装药形式本设计采用台阶微差爆破，垂直孔连续装药；19、深孔台阶微差爆破间隔时间确定△t=KW1=4×5.6=23ms;K=3～6ms/m,硬岩取小值，软岩取大值。

II露天深孔爆破：一．深孔台阶爆破的基本知识：孔径大于50mm,孔深大于5m的台阶爆破叫深孔台阶爆破。

1．台阶要素：1）台阶高度H（m）。

2）底盘抵抗线W1（m）。

3）超钻深度h（m）。

4）炮孔深度H（m）。

5）炮孔长度L（m）。

6）装药长度L1(m)。

7）堵塞长度L2（m）。

8）孔距a(m)9）排距b(m)10）台阶的坡面角＠（m）。

11）台阶上边线到前排孔中心距离B（m）。

12）药包中心到临空面的最小距离W（m）。

2．钻孔形式：深孔爆破钻孔形式一般分为垂直钻孔和倾斜钻孔二种，也有个别情况采用水平钻孔。

垂直钻孔和倾斜钻孔使用条件和优缺点见下表。

从下表中可以看出斜孔比垂直孔具有更多优点，但钻孔的技术操作较复杂，孔的长度也比垂直孔长，装药时易堵孔，所以垂直孔仍很使用广泛。

3．钻孔平面布孔方式：布孔方式有单排和多排两种，多排有分方形、矩形及三角形（或梅花形）三种。

从能量均匀分布的观点看，以等边三角形布孔最理想。

方形、矩形布孔一般用于挖沟爆破。

为了提高一次爆破量，目前采用多排孔微差挤压爆破，达到增大爆破规模、降低大块率、爆堆集中便于铲装的目的。

二．露天深孔爆破参数的选择：露天深孔爆破参数包括：孔径D、孔深H、超深h、底盘抵抗线W1、孔距a、排距b、堵塞长度L堵和炸药单耗g。

1．梯段高度H的选择：它是露天深孔爆破的重要参数之一，关系到爆破效果的好坏。

通常根据钻机孔径、铲装设备及开挖的技术条件来选择。

一般情况下：当孔径D=（80-100）mm时，H=（8-12）m,建议H=（10-15）当孔径D=（100-170）mm时，H=（10-15）m,建议H=（15-20）2.超钻深度h的选择：超深是指钻孔超出台阶底盘标高的那一段孔深，其作用是用来克服台阶底盘岩石的夹制作用，使爆破后不留根底，形成平整的底部平台。

超深选取过大，将造成钻孔和炸药的浪费，增大对下一个台阶顶盘的破坏给下一次钻孔造成困难，并且会增大爆破地震坡的强度，超深不足将产生根底和抬高底盘的标高，而影响装运工作。

露天爆破摘自《爆破设计与施工》露天台阶爆破是在地面上以台阶形式推进的石方爆破方法。

台阶爆破按照孔径、孔深不同，分为深孔台阶爆破和浅孔台阶爆破。

通常将炮孔孔径大于50mm、孔深大于5m的台阶爆破统称为露天深孔台阶爆破。

1.台阶要素深孔爆破的台阶要素如图所示。

H为台阶高度，m；W1为前排钻孔的底盘抵抗线，m；L为钻孔深度，m；l1为装药长度，m；l2为填塞长度，m；h为超深，m；α为台阶坡面角，（º）；a为孔距，m；b为排拒，m（图中未标出）；B为在台阶面上从钻孔中心至坡顶线的安全距离，m。

为了达到良好的爆破效果，必须正确确定上述各项台阶要素。

2.爆破参数2.1孔径露天深孔的孔径主要取决于钻机类型、台阶高度和岩石性质。

一般来说钻机选型确定后，其钻孔直径就已确定下来。

国内常用的深孔直径有76~80mm，100mm，150mm，170mm，200mm，250mm，310mm几种。

2.2孔深与超深孔深是由台阶高度和超深确定。

岩石台阶高度为15~20m。

国内矿山的超深值一般为0.5~3.6m。

后排孔的超深值一般比前排小0.5m。

垂直深孔孔深L=H+h倾斜深孔孔深L=H/sinα+h2.3底盘抵抗线a根据钻孔作业的安全条件W1≥Hcotα+B式中W1—底盘抵抗线，mα—台阶坡面角，（º）H—台阶高度，mB—从钻孔中心至坡顶线的安全距离，对大型钻机，B≥2.5~3.0mB按台阶高度和孔径计算W1=(0.6~0.9)HW1=K•d2.4孔距和排拒孔距a 是指同一排深孔中相邻两钻孔中心线间的距离。

孔距按下式求得：a=mW1式中的密集系数m值通常大于1.0，在宽孔距爆破中则为3~4 或更大。

但是第一排孔往往由于底盘抵抗线过大，应选用较小的密集系数，以克服底盘的阻力。

排距 b 是指多排孔爆破时，相邻两排钻孔间的距离，在采用正三角形布孔时，排距与孔距的关系为b=a•gsin60º=0.866×ab为排拒，m；a为孔距，m。

露天深孔台阶爆破技术设计例题（终算）工程概况在某大型石灰岩露天矿山，石灰岩较坚硬（f=10），节理裂隙发育，台阶高度12米，台阶坡面角α=75°，爆破进尺10-15米，爆区长度50米。

矿山采用露天潜孔钻机（钻孔直径d=200毫米，最大钻孔深度20米）穿孔。

要求进行爆破方案技术设计。

一、爆破方案因矿山规模为大型，台阶高度为12米，故采用露天深孔台阶爆破方案。

二、技术设计1、钻孔形式因石灰岩较坚硬，节理裂隙发育，故采用垂直钻孔形式。

2、底盘最小抵抗线（W1）(1) 按钻机作业的安全条件W1=Hctgα+B=12ctg75°+（2.5~3）=5.7~6.2米。

(2)按台阶高度计算W1=(0.6~0.9)H=(0.6~0.9)×12=7.2～10.8米(3)按孔径计算W1=K1d=(30~35)×0.2=6～7米(4)按每孔装药条件W1=d[7.85·△·T/（q·m）]1/2=2 [7.85×0.9×0.75/(0.56×1.2)] 1/2=5.6米根据上述计算结果，取W1=6米3、孔距（a）a=m·W1=1.2×6=7.2米，取a=7米4、排距（b）采用矩形布孔，b=a/m=7/1.2=5.8米 ,取b=5.5米在爆破进尺范围内,可布设两排炮孔,爆破进尺11.5米。

每排50/7=7个炮孔,两排共14个炮孔.5、堵塞长度（L2）L2=0.7W1=0.7×6=4.2米。

L2=（20-30）d=（20-30）0.2=4-6米取4米。

6、超深（h）（1）按孔径：h=10d=10×0.2=2米（2）按抵抗线：h=0.3 W1=0.3×6=1.8米取h=2米7、孔深（L）L=H+h=12+2=14米8、炸药选择及装药结构为降低爆破成本，选择价廉的2号岩石炸药，采用连续装药结构。

露天深孔台阶缓冲爆破施工工法露天深孔台阶缓冲爆破施工工法一、前言露天深孔台阶缓冲爆破施工工法是现代爆破技术在基坑开挖中的一种应用，通过精确控制爆破过程，实现大规模土石方开挖的高效安全施工。

该工法具有丰富的实践经验和验证，并已广泛应用于各类大型工程项目。

二、工法特点1. 缓冲爆破技术：采用缓冲爆破技术，通过预先设置的缓冲爆破孔，控制爆破波的传播和冲击力的分散，减少对周围结构和设备的影响。

2. 台阶式施工：基于台阶形开挖，逐层进行施工，有效控制露天开挖的边坡稳定性。

3.高效节能：通过准确计算炮孔布置和药量控制，实现最优的爆破效果，减少能量的浪费，提高施工效率。

4. 灵活性强：可以根据特定工程的需求进行调整和改进，适用于不同的土层和地质条件。

三、适应范围该工法适用于需要进行大规模土石方开挖的工程，如道路、铁路、水利等基础设施建设。

特别是在土质较软、存在地下水和小尺寸开挖场地的情况下，该工法具有显著的优势和适应性。

四、工艺原理该工法基于露天爆破技术，通过精确的施工工艺和技术措施，将施工工法与实际工程紧密结合，实现高效安全的开挖过程。

主要包括以下几点：1. 土层分析：首先进行土层分析，了解土层的物理力学性质和地质状况，确定最佳的施工参数。

2. 炮孔布置：根据实际工程情况和施工需求，进行合理的炮孔布置设计，确保爆破波的传播和冲击力的分散。

3. 药量控制：根据炮孔布置和土层分析结果，精确计算和控制药量，使爆破效果达到最佳状态。

4. 监测与控制：在施工过程中，通过地震仪、测震器等监测设备进行实时监测和控制，确保施工过程的安全和稳定。

五、施工工艺1. 土层勘察和分析：对工地土层进行勘察和分析，了解土层的组成和力学性质，为后续施工提供基础数据。

2. 炮孔布置：根据土层分析结果确定炮孔布置方案，用钻机进行炮孔的预备工作。

3. 缓冲爆破：根据炮孔布置方案进行缓冲爆破，使波浪能量逐渐衰减，减小爆破冲击力对周边结构的影响。

露天深孔爆破技术深孔：通常是指钻孔直径在75毫米以上,钻孔深度超过5米的钻孔.
一、深孔爆破的类型：开沟深孔爆破和台阶深孔爆破.
二、台阶深孔爆破的爆破参数：孔径、孔距、底盘抵抗线、排距、超深、孔深以及台阶高度、台阶坡面角、边孔距、炸药单耗、每米炮孔装药量、填塞长度、间隔装药时的药包分配及间隔距离、合理微差间隔时间等.
三、与爆破参数有关的因素：
穿孔设备、岩石性质、地质构造及地形条件、使用炸药、爆破技术、不同的使用条件等.
四、爆破参数的设计计算：
1、钻孔直径的选择工程总量、设备效率经济效益等
2、底盘抵抗线的计算经验公式等
3、孔距的计算
4、排距
5、超深
6、孔深
7、孔边距穿孔设备的安全距离
8、台阶高度开采设计要求
9、炸药单耗岩石可爆性、炸药威力、破碎块度及其它特殊要求等
10、每米炮孔装药量用于爆破设计方面
11、填塞长度爆破效果与安全的要求
12、分段装药改善爆破质量和工程降震要求
五、施工技术
㈠、凿岩作业技术
㈡、爆破作业技术
爆区准备、炸药搬运、装药、填塞、网路联接、起爆、爆破警戒、爆后检查等.
六、微差爆破法：是将群药包以毫秒级的时间间隔分组,按一定顺序起爆的一种爆破方法.
起爆顺序、孔内微差起爆等的要求
七、挤压爆破：是指自由面前有堆碴的爆破.
八、预裂爆破与光面爆破
它们都是一种露天周边控制爆破,对预裂爆破来说,预裂孔先于主炮孔起爆,利用形成的预裂缝来降低爆破地震的危害程度；光面爆破时,其它炮孔起爆完现再起爆光面爆破炮孔,以达到产生光滑的轮廓面的目的.
爆破参数选择、施工技术等.。

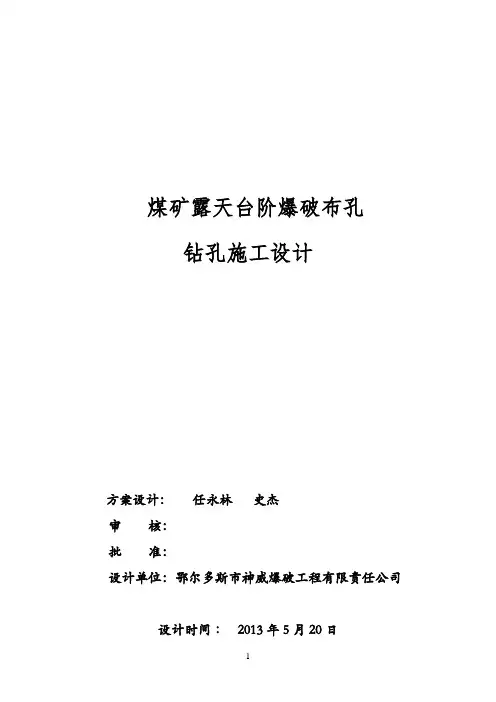

煤矿露天台阶爆破布孔钻孔施工设计方案设计：任永林史杰审核：批准：设计单位：鄂尔多斯市神威爆破工程有限责任公司设计时间︰2013年5月20日目录一、露天深孔爆破布孔钻孔施工设计 (3)二、小孔径浅孔爆破布孔钻孔施工设计 (14)三、边坡控制预裂爆破布孔钻孔施工设计 (17)四、火区、高温区爆破施工安全技术措施 (19)五、采空区上实施爆破作业的安全技术措施 (22)一、露天台阶深孔爆破布孔、钻孔施工设计1.深孔台阶爆破施工工艺流程如图图所示施工准备钻孔装药填塞起爆网路连接起爆爆后检查2.施工准备2.1覆盖层清除按照“先剥离、后开采”的原则，根据施工区的特点，安排机械进行表土清除、风化层剥离，为爆破施工创造条件。

2.2施工道路布置施工道路主要服务于钻机就位和道路运输。

布置钻机就位的道路施工时，要尽量兼顾随后的运输需要。

运输道路布置应尽可能利用已有的道路，以便缩短基建工期。

应尽量减少上山公路的工程量，以便缩短上山公路的施工周期。

上山公路选线应有利于整个开采期内的石料及废石运输，尽可能降低公路纵坡，以保证上山公路具有足够通过能力并保证雨天运输。

2.3台阶布置将道路修上山后，应在道路与设计的台阶平台交叉处向两侧外拓，为钻机和运输车辆工作创造条件，向两侧的外拓采用挖掘机械与爆破相结合的办法。

爆破法开挖台阶通常采用以下几种方法：2.3.1均匀布孔爆破法。

该法类似于正常的台阶爆破，使用垂直炮孔，只不过是前排的炮孔较浅，爆破孔间排距较小；后排炮孔较深。

2.3.2扇形布孔爆破法。

该法采用垂直炮孔，钻机不用移动到边缘打孔，钻机移动少。

2.3.3准集中药包法。

该法采用垂直炮孔，钻机也不用移动到前缘打孔，钻机前后基本不移动，一般进行左右移动，炮孔基本布置在一条直线上，炮孔间距较小。

3.钻孔3.1钻机平台修建无论是一次性爆破，还是台阶式爆破，都应为钻机修建钻孔平台。

平台的宽度不得小于6~8m保证一次布孔不少于两台。

平台要平整，便于钻机行走和作业。

凿岩爆破课程设计学院：国土资源工程学院专业：采矿工程年级： 201 级学生姓名：学号：指导教师：日期： 2014年12月18日昆明理工大学国土资源工程学院资开系设计一：露天台阶深孔爆破设计一、工程概况某石灰石矿山采区离民宅最近距离约300m。

该矿山采用露天深孔开采方式，穿孔用KQGS-150潜孔钻机穿孔，钻孔直径均为165mm，深孔爆破，台阶高度为15m，爆破采用塑料导爆管毫秒雷管分段起爆，主要采用硝铵炸药爆破。

随着水泥产销量的不断增加，石灰石需求量为年产480万吨(矿石200万立方米)。

因此，为减小爆破振动，保证居民的生活稳定，同时，又不要影响采矿强度和矿山中长期生产计划。

二、设计要求(1)进行露天深孔台阶爆破设计；(2)提出降低爆破振动的技术措施。

三、爆区地形、地貌及地质条件矿区位于离民宅较远的位置且交通便利，地质主要以岩石为主，有稀疏的植被，岩石裸露在外，容易开采，无地下水干扰。

就是附近300米有村落，开采不能影响居民区。

三、设计依据1、凿岩爆破工程教材；2、矿区地形简易平面图及有关文件资料；3、国家颁布的有关技术及安全规范文件；4、《爆破安全规程》<GB6722-2003> ；5、《民用爆炸物品安全管理条例》（国务院第446号令）。

四、爆破参数的确定及装药结构kg/m3；装药密度ρt/m3；孔深装药系数τ取0.7；超深h=10d=10×0.165=1.65m；孔深l=H+h=16.65m；钻孔邻近密度系数m，其值通常>1.0，取1.2。

台阶坡面取70度。

×3、排距：b=asin60o×sin60o×m6、台阶上眉线至前排孔口距离bc=Wd-Hcotα=°7、炮孔总数：已知矿山年产量为200万m3，若扣除休息日且4天一次爆破循环周期，则一年可以进行80次爆破，每次爆破量为：2000000÷80=25000m3即N=（25000÷15）÷×5.8）=44孔8、单孔装药量：第一排孔：Q1=qa W d H×××÷其他排孔：Q2 =KqabH （K取1.2）×××××××二次破碎药量：Q3=25000×5%×÷五、钻孔及布孔待爆区已形成完整的台阶，工作面较宽，爆破环境较好，钻孔前稍加清除岩基表面的覆盖层，平整岩基表面利于钻孔机定位及防止钻孔时堵塞炮孔，提高成孔率。

露天台阶深孔爆破设计中应注意的几个问题
1.地质条件的分析：在进行露天台阶深孔爆破设计前，需要对现场的地质情况进行充分的分析，包括地质构造、岩层稳定性、地下水位等因素的考虑。

2.爆破参数的确定：需要根据实际情况选择合适的爆破参数，包括炸药种类、药量、起爆方式和时间等因素。

同时，还需要考虑爆破效果和安全性的平衡。

3.防爆安全措施：在进行爆破作业时，需要采取一系列的防爆安全措施，如安装防护罩、关闭周边道路和建筑物等，以确保员工和周边环境的安全。

4.爆破后的治理：爆破后需要对现场进行清理和治理，包括清除垃圾和残渣、填补坑洞等措施，以保证工程质量和环境卫生。

- 1 -。
