电力系统设备编号原则一、电力系统设备均应统一编号，属南方电网电力调度控制中心（简称总调）调度管辖范围的设备，由总调负责命名和编号；属省电力调度控制中心（简称中调）调度管辖范围的设备，由中调负责命名和编号；属东莞地调调度管辖范围的设备，由东莞地调负责命名和编号。
二、500千伏设备包括500千伏变电站内所有设备，按《中国南方电网调度管理暂行规定》和《广东电力系统调度规程(修订)》的规定进行编号。
三、220千伏设备按《广东电力系统调度规程(修订)》的规定进行编号。
四、东莞电力系统110千伏及以下设备实行双重称号，即由代码编号（以下简称编号）和设备名称两部分组成。
五、110千伏及以下设备调度命名及编号原则（一）发电机、变压器的称号采用顺序号和设备简称组成，分别为×号机（#×F），×号变（#×B）。
（二）110千伏及以下线路调度命名及编号1．线路的命名以该线路两端厂（站）名称的简称命名，如果两端厂（站）有相同多回线路则用甲、乙、丙、丁……等来区别。
对于多端线路中的分支线路以主干线路名称加本端厂（站）名称的简称来命名。
非10千伏配电线路不采用编号。
2．10千伏配电线路的命名以该线路供电的某一用户名称或某一地理区域名称的简称命名，其编号用字母“F”与向该线路供电的变电站的开关顺序号组成。
（三）母线称号正母线的称号为1号、2号、5号、6号母线（1M、2M、5M、6M），旁路母线称号为3号母线（3M）。
排列顺序为：从发电机、变压器侧向出线线路侧，由固定端向扩建端（平面布置），自上而下（高层布置），角型接线按顺时针方向排列。
（四）开关编号1．开关编号一般由三位数字组成，第一位数字代表电压等级，后二位数为开关顺序号。
2．110千伏开关的第一位数字用“1”；35千伏开关的第一位数字用“3”；10千伏母联、旁路、主变、发电机、站用变、接地变、电容器、电抗器和电源线路开关的第一位数字用“5”，变电站10千伏配电线路开关的第一位数字用“7”。

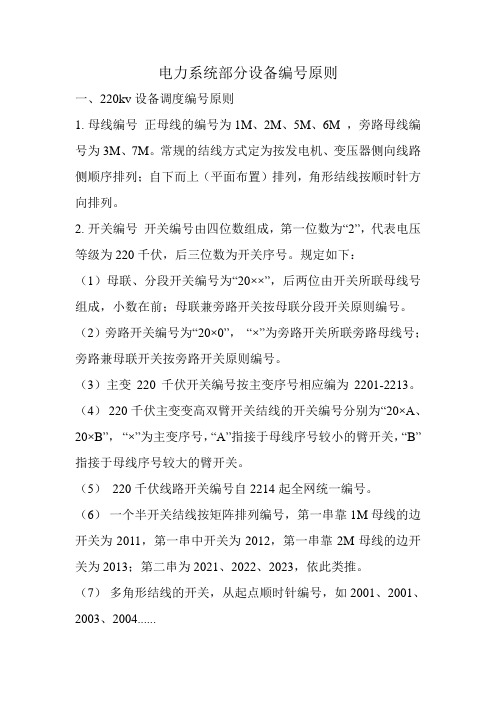

电力系统部分设备编号原则一、220kv设备调度编号原则1.母线编号正母线的编号为1M、2M、5M、6M ，旁路母线编号为3M、7M。
常规的结线方式定为按发电机、变压器侧向线路侧顺序排列；自下而上（平面布置）排列，角形结线按顺时针方向排列。
2.开关编号开关编号由四位数组成，第一位数为“2”，代表电压等级为220千伏，后三位数为开关序号。
规定如下：（1）母联、分段开关编号为“20××”，后两位由开关所联母线号组成，小数在前；母联兼旁路开关按母联分段开关原则编号。
（2）旁路开关编号为“20×0”，“×”为旁路开关所联旁路母线号；旁路兼母联开关按旁路开关原则编号。
（3）主变220千伏开关编号按主变序号相应编为2201-2213。
（4）220千伏主变变高双臂开关结线的开关编号分别为“20×A、20×B”，“×”为主变序号，“A”指接于母线序号较小的臂开关，“B”指接于母线序号较大的臂开关。
（5）220千伏线路开关编号自2214起全网统一编号。
（6）一个半开关结线按矩阵排列编号，第一串靠1M母线的边开关为2011，第一串中开关为2012，第一串靠2M母线的边开关为2013；第二串为2021、2022、2023，依此类推。
（7）多角形结线的开关，从起点顺时针编号，如2001、2001、2003、2004......3 刀闸编号（1）开关对应的母线刀闸编号均由五位数组成，前四位为所属开关号，末位为所接母线号。
（2）线路出线刀闸，主变压器的主变刀闸为“所属开关号+4”，出现第二把出线刀闸为“所属开关号+8”，如22938。
（3）电压互感器刀闸编号为“22×PT”，第三位数字为所属母线序号，如同一母线有多把PT刀闸，则依次编为“22×甲PT、22×乙PT……”。
（4）母线间联络刀闸编号为“200××”，后两位数为所联母线序号，小数在前。
电力系统部分设备统一编号准则摘要这份文档旨在制定电力系统部分设备统一编号的准则，以便在电力系统管理和运维中统一设备编号的命名规则和标准。
准确、规范的设备编号是电力系统管理工作的基础，有助于提高设备管理的效率和精度。
1. 引言为了规范和统一电力系统部分设备的命名和编号，保证电力系统管理的准确性和高效性，制定本准则。
2. 设备编号的重要性设备编号在电力系统管理中具有重要作用，主要体现在以下几个方面：2.1 设备信息记录与查询通过设备编号可以快速定位和查询设备的详细信息，包括设备类型、使用情况、维护记录等。
准确的设备编号能够提高设备信息记录的准确性和查询的效率。
2.2 设备管理和维护设备编号是设备管理和维护的基础。
通过设备编号可以对设备进行分类、分组和统计，帮助进行设备的巡检、维修和替换工作。
2.3 安全管理和事故分析设备编号在安全管理和事故分析中具有重要作用。
通过设备编号可以快速了解设备所属系统、设备类型和设备属性，便于安全管理和事故分析的定位和处理。
3. 设备编号的命名规则为了确保设备编号的准确性和一致性，制定以下命名规则：3.1 统一前缀设备编号应以统一的前缀标识不同的设备类型，以便进行设备类型的快速区分。
设备类型前缀电缆CB开关SW变压器TF发电机组DG3.2 分段编号设备编号可以分为多个段落，每个段落由英文字母、数字、下划线或连字符组成，用于描述设备的属性、位置、型号等信息。
示例：CB-D01-001•CB 为电缆设备的前缀•D01 表示设备所在的分区•001 为设备在分区内的编号3.3 设备属性标识设备编号中可以包含设备的属性信息，用于进一步描述设备的特性或功能。
示例：SW-HV-001•SW 为开关设备的前缀•HV 表示设备的电压等级为高压•001 为设备的编号4. 设备编号的应用示例以下是几个设备编号的应用示例：4.1 电缆设备编号电缆设备的编号可以按照以下规则进行命名：•前缀：CB•分段编号：CB-ZH-001，CB-ZH-002，CB-BJ-001，CB-BJ-0024.2 开关设备编号开关设备的编号可以按照以下规则进行命名：•前缀：SW•分段编号：SW-HV-001，SW-HV-002，SW-LV-001，SW-LV-0024.3 变压器设备编号变压器设备的编号可以按照以下规则进行命名：•前缀：TF•分段编号：TF-1000KVA，TF-2000KVA，TF-5000KVA5. 设备编号管理为了确保设备编号的管理和维护，需要建立相应的管理系统和流程。
电网输变电设备统一编号准则第一章范围第一条本准则规定了110 千伏及以下输变电设备命名编号（简称命编）准则，适用于地区电网内调度系统管辖的厂、站及输变电设备。
第二章总则第二条110 千伏及以下输变电设备的命名、编号依照本准则执行。
第三条二次设备的命名遵照跟随相关一次设备的名称进行命名的原则。
第四条本地区电力系统的编号按设备管辖范围划分，遵循谁管辖谁命编的原则。
正式命编前，上、下级调度间应作好协调一致的工作。
第五条现有设备命编与本准则有冲突的，暂时予以保留，新设备投产或旧设备改造涉及命编改动的，参照本准则执行。
第六条调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，常用基本符号见附录A。
第三章厂、站名称命名规则第七条发电厂（简称“厂”，下同）、运维操作站（简称“运维站”，下同）、变电站（统称“站”，下同）等厂、站名称一般由2～3 个字组成，如：××运维站，××变电站，××风电场等。
第八条厂、站名称原则上以行政自然村、马路等名称命名，也可用具有当地特色的名称命名。
站一般不宜以乡、镇及以上的行政名称命名。
第九条同一电压等级及与相邻电压等级网络的厂、站名称不得完全相同或名称的谐音完全相似。
第十条本厂、站出线对侧的厂、站名称和本厂、站名称中不得有相同的字或谐音相似的字。
第十一条同一地区不得有名称或名称谐音相似的厂、站。
第十二条厂和站不得同名。
运维站名称以其所在变电站名称命名，如：运维站设在××变电站，则该运维站命名为××运维站。
第十三条发展策划部在变电站规划选址时应明确变电站具体位置、范围及其名称建议，并发函通知调度所确认后，才能发文公告。
第十四条发展策划部组织公司相关部门参加小电源及大用户接入系统方案审查，调度所在审查会上对小电源及大用户调度命名进行确定。
电力系统部分设备统一编号准则SD 240-87中华人民共和国水利电力部关于颁发《电力系统部分设备统一编号准则》的通知(87)水电讯字第41号为加强电力系统调度运行管理，现颁发《电力系统部分设备统一编号准则》，其编号为SD240—87。
本“准则”自发文之日起实行，在此之前所发的有关电力系统设备编号的文件一律作废。
各单位在实行本“准则”中发现的问题，请及时告部科技司和电力调度通讯局。
1987年11月24日1 总则1.1 为适应电网的发展和大电网间的互联；提高电力系统调度运行管理水平，特制定本准则。
1.2 凡500kV输变电设备，都应照本准则实行统一编号。
1.3 凡与500kV变压器中压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。
1.4 新投产220kV设备，尽可能按照本准则套编。
1.5 330kV输变电设备的编号，按西北电管局总调度所制定的原则进行统编。
1.6 凡遇新投产而本准则又未明确的500kV设备的编号，都应报部电力调度通讯局审定。
1.7 本准则由所属电管局总调所(调度局)、独立省网由省电力局中调所负责组织实施。
2 电力系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，今后逐步过渡到使用国家标准GB7159-87。
常用基本符号见表1。
表1常用基本符号3 交流500kV设备编号3.1 电力系统交流500千伏设备实行双重编号，即由代码编号(以下简称编号)和设备名称两部分组成。
例如线路，以该线路两端厂(站)名称的简称命名，该线路两端断路器，按规定相应编号。
3.2 发电机、变压器等设备，按顺序分别为×号机，×号变，其主断路器按规定相应编号。
3.3 母线分别用1、2、3、4、5数字表示。
排列顺序规定为：从发电机、变压器侧向出线线路侧，由固定端向扩建端(平面布置)，自上而下(高层布置)排列，角形接线按顺时针方向排列。
电力系统部分设备统一编号准则SD 240－87中华人民共和国水利电力部关于颁发《电力系统部分设备统一编号准则》的通知(87)水电讯字第41号为加强电力系统调度运行管理，现颁发《电力系统部分设备统一编号准则》，其编号为SD240—87。
本“准则”自发文之日起实行，在此之前所发的有关电力系统设备编号的文件一律作废。
各单位在实行本“准则"中发现的问题，请及时告部科技司和电力调度通讯局。
1987年11月24日1 总则1。
1 为适应电网的发展和大电网间的互联;提高电力系统调度运行管理水平，特制定本准则。
1.2 凡500kV输变电设备,都应照本准则实行统一编号。
1.3 凡与500kV变压器中压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。
1。
4 新投产220kV设备，尽可能按照本准则套编。
1.5 330kV输变电设备的编号，按西北电管局总调度所制定的原则进行统编.1。
6 凡遇新投产而本准则又未明确的500kV设备的编号，都应报部电力调度通讯局审定。
1.7 本准则由所属电管局总调所(调度局)、独立省网由省电力局中调所负责组织实施。
2 电力系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，今后逐步过渡到使用国家标准GB7159-87。
常用基本符号见表1。
3 交流500kV设备编号3.1 电力系统交流500千伏设备实行双重编号,即由代码编号（以下简称编号）和设备名称两部分组成。
例如线路，以该线路两端厂（站）名称的简称命名，该线路两端断路器，按规定相应编号。
3。
2 发电机、变压器等设备,按顺序分别为×号机，×号变，其主断路器按规定相应编号.3。
3 母线分别用1、2、3、4、5数字表示。
排列顺序规定为：从发电机、变压器侧向出线线路侧，由固定端向扩建端(平面布置），自上而下(高层布置）排列,角形接线按顺时针方向排列。
电力系统部分设备统一编号准则SD240-87中华人民共和国水利电力部关于颁发《电力系统部分设备统一编号准则》的通知(87)水电讯字第41号为加强电力系统调度运行管理，现颁发《电力系统部分设备统一编号准则》，其编号为SD240—87。
本“准则”自发文之日起实行，在此之前所发的有关电力系统设备编号的文件一律作废。
各单位在实行本“准则”中发现的问题，请及时告部科技司和电力调度通讯局。
1987年11月24日1总则1.1为适应电网的发展和大电网间的互联；提高电力系统调度运行管理水平，特制定本准则。
1.2凡500kV输变电设备，都应照本准则实行统一编号。
1.3凡与500kV变压器中压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。
1.4新投产220kV设备，尽可能按照本准则套编。
1.5330kV输变电设备的编号，按西北电管局总调度所制定的原则进行统编。
1.6凡遇新投产而本准则又未明确的500kV设备的编号，都应报部电力调度通讯局审定。
1.7本准则由所属电管局总调所(调度局)、独立省网由省电力局中调所负责组织实施。
2电力系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，今后逐步过渡到使用国家标准GB7159-87。
常用基本符号见表1。
3交流500kV设备编号3.1电力系统交流500千伏设备实行双重编号，即由代码编号(以下简称编号)和设备名称两部分组成。
例如线路，以该线路两端厂(站)名称的简称命名，该线路两端断路器，按规定相应编号。
3.2发电机、变压器等设备，按顺序分别为×号机，×号变，其主断路器按规定相应编号。
3.3母线分别用1、2、3、4、5数字表示。
排列顺序规定为：从发电机、变压器侧向出线线路侧，由固定端向扩建端(平面布置)，自上而下(高层布置)排列，角形接线按顺时针方向排列。
例如：单母线，称1号母线(＃1M)。
电力系统部分设备统一编号准则SD 240－87中华人民共和国水利电力部关于颁发《电力系统部分设备统一编号准则》的通知(87)水电讯字第41号为加强电力系统调度运行管理，现颁发《电力系统部分设备统一编号准则》，其编号为SD240—87。
本“准则”自发文之日起实行，在此之前所发的有关电力系统设备编号的文件一律作废。
各单位在实行本“准则”中发现的问题，请及时告部科技司和电力调度通讯局。
1987年11月24日1 总则1.1 为适应电网的发展和大电网间的互联；提高电力系统调度运行管理水平，特制定本准则。
1.2 凡500kV输变电设备，都应照本准则实行统一编号。
1.3 凡与500kV变压器中压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。
1.4 新投产220kV设备，尽可能按照本准则套编。
1.5 330kV输变电设备的编号，按西北电管局总调度所制定的原则进行统编。
1.6 凡遇新投产而本准则又未明确的500kV设备的编号，都应报部电力调度通讯局审定。
1.7 本准则由所属电管局总调所(调度局)、独立省网由省电力局中调所负责组织实施。
2 电力系统部分设备名称调度管理中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，今后逐步过渡到使用国家标准GB7159-87。
常用基本符号见表1。
表1 常用基本符号项目基本符号名称汉语拼音名称汉语1F fadianji发电机2T tiaoxianji调相机3L bianyaqi变压器4M muxian母线5K kaihuan断路器6D daozha隔离开关7XL xianlu线路8LH dianliuhuganqi电流互感器9YH dianyahuguanqi电压互感器10DK diankanqi电抗器11BL bileiqi避雷器12CB chuanglianbuchangqi串联补偿器13JB jingzhibuchangqi静止补偿器14ZB zuboqi阻波器15J ji极16LB jiaozhiliuluboqi交、直流滤波器17FQ huanliuzhanfaqiao换流站阀桥18PB pingbodiankangqi平波电抗器19ZL zaiboluboqi载波滤波器3 交流500kV设备编号3.1 电力系统交流500千伏设备实行双重编号，即由代码编号(以下简称编号)和设备名称两部分组成。
电力系统部分设备统一编号准则为加强电力系统调度运行经管，现颁发《电力系统部分设备统一编号准则》，其编号为SD240—87。
本“准则”自发文之日起实行，在此之前所发的有关电力系统设备编号的文件一律作废。
各单位在实行本“准则”中发现的问题，请及时告部科技司和电力调度通讯局。
1 总则1.1为适应电网的发展和大电网间的互联；提高电力系统调度运行经管水平，特制定本准则。
1.2凡500kV输变电设备，都应照本准则实行统一编号。
1.3凡与500kV变压器中压、低压侧相联的设备，可参照本准则套编或按原系统编号原则编号。
1.4新投产220kV设备，尽可能按照本准则套编。
1.5330kV输变电设备的编号，按西北电管局总调度所制定的原则进行统编。
1.6凡遇新投产而本准则又未明确的500kV设备的编号，都应报部电力调度通讯局审定。
1.7本准则由所属电管局总调所(调度局)、独立省网由省电力局中调所负责组织实施。
2 电力系统部分设备名称调度经管中常用的电力系统设备名称，按“电力系统调度术语”命名，其文字符号按有关设备术语的汉语拼音字母缩写而成，今后逐步过渡到使用国家规范GB7159-87。
常用基本符号见表1。
表1常用基本符号3 交流500kV设备编号3.1电力系统交流500千伏设备实行双重编号，即由代码编号(以下简称编号)和设备名称两部分组成。
例如线路，以该线路两端厂(站)名称的简称命名，该线路两端断路器，按规定相应编号。
3.2发电机、变压器等设备，按顺序分别为×号机，×号变，其主断路器按规定相应编号。
3.3母线分别用1、2、3、4、5数字表示。
排列顺序规定为：从发电机、变压器侧向出线线路侧，由固定端向扩建端(平面布置)，自上而下(高层布置)排列，角形接线按顺时针方向排列。
例如：单母线，称1号母线(＃1M)。
单母线分段，分别称1号、3号母线(＃1M、＃3M)。
双母线，分别称1号、2号母线(#1M、#2M)。
双母线分段，分别称1号、2号母线、3号、4号母线(＃1M、＃2M、＃3M、＃4M)。
旁路母线，称5号母线(＃5M)。
(若旁路母线为两段，则称为＃5M1、＃5M2)。
3.4断路器编号：断路器编号用四位数字表示，前两位数码“50”代表500kV电压等级，后两位数码依结线方式做以下规定：3.4.1完全一个半断路器结线开关编号：完全一个半断路器结线设备按矩阵排列编号，如第一串的三个断路器，分别为5011(靠＃1M)、5012(中间)、5013(靠＃2M)，第二串为5021(靠＃1M)、5022(中间)、5023(靠＃2M)(参见附图3)。
串序自固定端向扩建端依序排列。
3.4.2不完全一个半断路器结线开关编号：3.4.2.1如图1所示不完全一个半断路器结线方式，不完整串当一完整串处理，照完全一个半断路器结线的编号法编号。
3.4.2.2图2所示一个半断路器结线方式，变压器高压侧开关按主变压器开关编号。
3.4.3母联断路器及旁路断路器编号：母联断路器及旁路断路器划分为(1)母联断路器、(2)旁路断路器、(3)母联兼旁路断路器(如图3接线)、(4)旁路兼母联断路器(如图4接线)四种。
其中母联兼旁路断路器按母联断路器编号，旁路兼母联断路器按旁路断路器编号。
图1图2图3图4母联断路器用被联结的二条母线编号组成，小数在前，大数在后。
例如：1、2号母线间的联络断路器为5012。
3、4号母线间的联络断路器为5034。
4号母线与5号旁路母线间断路器为5045。
3.4.4出线断路器编号：出线断路器从5051起，按出线间隔顺序编号。
如：从固定端起第一个出线间隔的断路器为5051，从固定端起第二个出线间隔断路器为5052，……。
3.4.5主变压器断路器编号：按主变压器序号，其高压侧断路器相应编号为5001～5010。
主变压器中、低压侧断路器按1.3编号。
3.4.6500kV的高压备用厂用变压器高压侧的断路器编号为5000。
3.4.7500kV联络变压器断路器编号：对双绕组500kV联络变压器序号确定和断路器编号问题可按以下原则之一处理：a.按全厂、站主变压器序号统一编号。
断路器编号与主变序号相对应。
b.单独给联络变压器以序号可采用50，49，其主断路器为5050，5049。
3.4.8500kV角形结线的断路器从起始点顺时针编号，如：5001、5002、5003、5004、……。
3.4.9500kV电抗器、电容器、滤波器断路器编号按以下原则处理：a.出线上的电抗器、串联补偿电容器的断路器，以该出线断路器号加元件符号表示。
b.接在母线上的电抗器、滤波器断路器，按照出线元件处理。
3.5隔离开关编号：3.5.1母线隔离开关编号：母线隔离开关由所属的断路器和母线号五位数字组成。
如：母联5012号断路器的隔离开关，1号母线侧为50121，2号母线侧为50122(参见附图1)。
3.5.2旁联隔离开关编号：旁联隔离开关由所属旁联断路器号加相应母线号六位数字组成。
a.专用旁联隔离开关(如图5所示)编号末两位分别为所联主母线和旁母线号。
图5b.旁路兼母联断路器所属旁联隔离开关(如图4所示)编号，末两位分别为相关连两主母线号，其中，最末一位为隔离开关所接主母线号。
其编号代表意义如下：3.5.3线路出线隔离开关、主变压器的主变隔离开关编号：用断路器号和“6”五位数字组成。
一个半断路器结线方式的线路出线隔离开关，按隶属母线侧隔离开关编号(参见附图3)。
角形接线方式的出线隔离开关按顺时针方向相应隶属于滞后的断路器编号(参见附图4)。
如：出线断路器5051，其线路侧隔离开关为50516：1号主变压器断路器5001，其主变侧隔离开关为50016(参见附图2)。
3.5.4一个半断路器结线断路器、隔离开关编号：用断路器号和所向母线号五位数字组成。
3.5.5电压互感器隔离开关编号：由表示电压等级的“5”、母线号和“9”三位数字组成。
如：1号母线的电压互感器隔离开关为519(参见附图1)。
3.5.6避雷器隔离开关编号：以“8”作为避雷器的标志，编号原则同3.5.5。
如：1号母线的避雷器隔离开关为518(参见附图2)。
3.5.7线路侧电抗器、串联补偿器隔离开关按元件单元式编号，靠线路侧隔离开关为“1”，另侧为“2”。
接在母线上的电抗器、滤波器隔离开关编号母线侧同3.5.1的规定，另侧按3.5.3的规定。
3.6接地隔离开关编号：3.6.1接地隔离开关，除以下各款特殊规定外，均按隶属关系，由“隔离开关号+7”组成。
如：5051断路器与50512隔离开关间的接地隔离开关编号为505127。
3.6.2线路出线上线路侧的接地隔离开关由“隔离开关号+隔离开关组别+7”组成(参见附图1)。
如：出线5051断路器，出线隔离开关为50516，其线路侧第一组接地隔离开关为5051617，隔离开关侧接地隔离开关则为505167。
3.6.3母线上的接地隔离开关，由“电压级5+母线编号+组别+7”四位数组成。
如：1号母线上有两组接地隔离开关从固定端向扩建端依次编号为5117和5127。
3.6.4电压互感器等元件的接地隔离开关，分别在该元件隔离开关编号之后加“7”表示。
如：1号母线的电压互感器隔离开关519与互感器间的接地隔离开关为5197，靠母线侧的接地隔离开关同3.6.3。
3.6.5主变压器中性点接地隔离开关以“电压级5+主变压器号+0”组成。
4 直流500kV设备编号4.1电力系统直流500kV设备仍实行双重编号。
4.2阀桥、滤波器、平波电抗器、载波滤波器、避雷器、电压互感器等设备，由非地电位端至地电位端，自换流变压器起往直流线路出线方向，依次编号。
设备编号由数码和元件缩写名称两部分构成，所代表的意义如下：如附图5所示第一对极靠近阀桥的平波电抗器为011PB。
4.3直流各极，按顺序分别为×J；×是奇数，表示正极，×是偶数，表示负极。
4.4变压器编号：换流站换流变压器依次0×B，编号原则同4.3。
4.5断路器编号：断路器设备由阀桥侧起往线路出线方向，自正接地极至负接地极依次编号，统一采用4位数表示，所代表的意义如下：4.6隔离开关编号：按先编断路器后编隔离开关的原则编号，从属主设备，由5位数组成。
4.6.1直流滤波器隔离开关(直流侧)编号代表意义如下：4.6.2线路隔离开关编号代表意义如下：4.6.3旁路隔离开关编号：隔离开关从属断路器，旁路隔离开关按虚拟断路器所属隔离开关处理(如图6所示)。
其编号代表意义如下：图64.6.4极间联络隔离开关编号：用被联结的两极编号加所属极序号5位数组成，小数在前，大数在后。
其编号代表意义如下：4.7接地隔离开关编号用“从属设备+7”六位数码组成。
4.7.1阀桥接地隔离开关编号代表意义如下：4.7.2换流变压器直流侧接地隔离开关编号：换流变压器直流侧接地隔离开关按从属换流变压器的原则编号。
编号由直流设备标识符、电压等级标识符、隶属换流变序号、接地隔离开关组别、接地隔离开关标识符五部分、六位数码组成。
编号代表意义如下：4.7.3除4.7.1，4.7.2特殊规定外，其他接地隔离开关编号均由所属的隔离开关+7六位数组成。
4.8换流变压器中性点接地隔离开关按照3.6.5编号。
附录附图1交流500kV双母线带旁路结线设备编号图例附图2交流500kV双母线分段带旁路结线设备编号图例附图3交流500kV一个半断路器结线设备编号图例附图4交流500kV角形结线设备编号图例附图5直流500kV设备编号图例。
