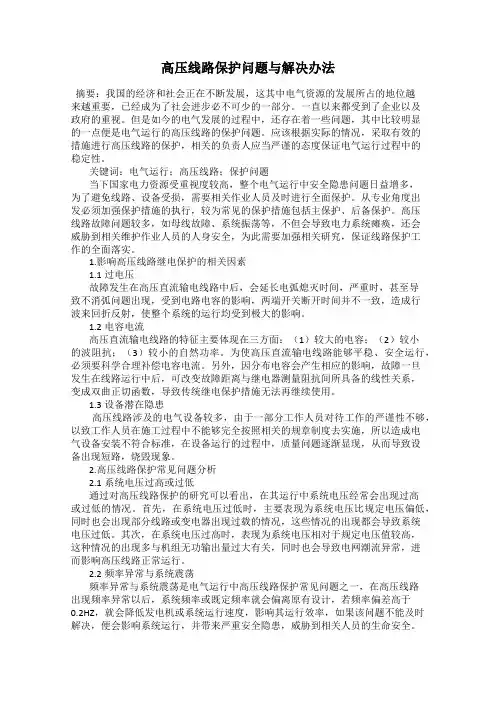

高压线路保护问题与解决办法摘要:我国的经济和社会正在不断发展,这其中电气资源的发展所占的地位越来越重要,已经成为了社会进步必不可少的一部分。
一直以来都受到了企业以及政府的重视。
但是如今的电气发展的过程中,还存在着一些问题,其中比较明显的一点便是电气运行的高压线路的保护问题。
应该根据实际的情况,采取有效的措施进行高压线路的保护,相关的负责人应当严谨的态度保证电气运行过程中的稳定性。
关键词:电气运行;高压线路;保护问题当下国家电力资源受重视度较高,整个电气运行中安全隐患问题日益增多,为了避免线路、设备受损,需要相关作业人员及时进行全面保护。
从专业角度出发必须加强保护措施的执行,较为常见的保护措施包括主保护、后备保护。
高压线路故障问题较多,如母线故障、系统振荡等,不但会导致电力系统瘫痪,还会威胁到相关维护作业人员的人身安全,为此需要加强相关研究,保证线路保护工作的全面落实。
1.影响高压线路继电保护的相关因素1.1过电压故障发生在高压直流输电线路中后,会延长电弧熄灭时间,严重时,甚至导致不消弧问题出现,受到电路电容的影响,两端开关断开时间并不一致,造成行波来回折反射,使整个系统的运行均受到极大的影响。
1.2电容电流高压直流输电线路的特征主要体现在三方面:(1)较大的电容;(2)较小的波阻抗;(3)较小的自然功率。
为使高压直流输电线路能够平稳、安全运行,必须要科学合理补偿电容电流。
另外,因分布电容会产生相应的影响,故障一旦发生在线路运行中后,可改变故障距离与继电器测量阻抗间所具备的线性关系,变成双曲正切函数,导致传统继电保护措施无法再继续使用。
1.3设备潜在隐患高压线路涉及的电气设备较多,由于一部分工作人员对待工作的严谨性不够,以致工作人员在施工过程中不能够完全按照相关的规章制度去实施,所以造成电气设备安装不符合标准,在设备运行的过程中,质量问题逐渐显现,从而导致设备出现短路,烧毁现象。
2.高压线路保护常见问题分析2.1系统电压过高或过低通过对高压线路保护的研究可以看出,在其运行中系统电压经常会出现过高或过低的情况。

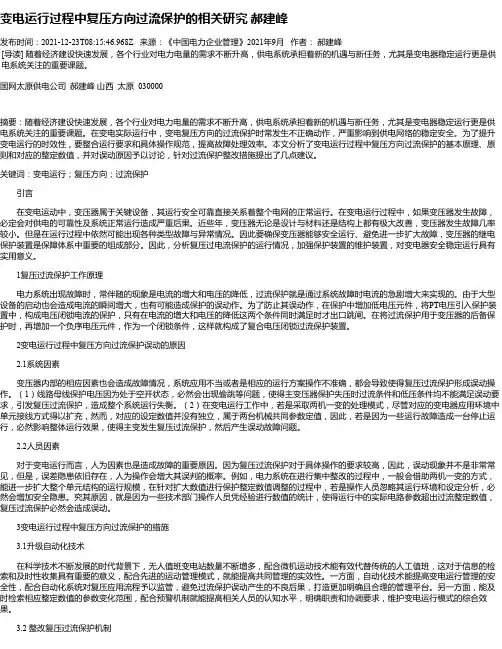

变电运行过程中复压方向过流保护的相关研究郝建峰发布时间:2021-12-23T08:15:46.968Z 来源:《中国电力企业管理》2021年9月作者:郝建峰[导读] 随着经济建设快速发展,各个行业对电力电量的需求不断升高,供电系统承担着新的机遇与新任务,尤其是变电器稳定运行更是供电系统关注的重要课题。
国网太原供电公司郝建峰山西太原 030000摘要:随着经济建设快速发展,各个行业对电力电量的需求不断升高,供电系统承担着新的机遇与新任务,尤其是变电器稳定运行更是供电系统关注的重要课题。
在变电实际运行中,变电复压方向的过流保护时常发生不正确动作,严重影响到供电网络的稳定安全。
为了提升变电运行的时效性,要整合运行要求和具体操作规范,提高故障处理效率。
本文分析了变电运行过程中复压方向过流保护的基本原理、原则和对应的整定数值,并对误动原因予以讨论,针对过流保护整改措施提出了几点建议。
关键词:变电运行;复压方向;过流保护引言在变电运动中,变压器属于关键设备,其运行安全可靠直接关系着整个电网的正常运行。
在变电运行过程中,如果变压器发生故障,必定会对供电的可靠性及系统正常运行造成严重后果。
近些年,变压器无论是设计与材料还是结构上都有极大改善,变压器发生故障几率较小。
但是在运行过程中依然可能出现各种类型故障与异常情况。
因此要确保变压器能够安全运行、避免进一步扩大故障,变压器的继电保护装置是保障体系中重要的组成部分。
因此,分析复压过电流保护的运行情况,加强保护装置的维护装置,对变电器安全稳定运行具有实用意义。
1复压过流保护工作原理电力系统出现故障时,常伴随的现象是电流的增大和电压的降低,过流保护就是通过系统故障时电流的急剧增大来实现的。
由于大型设备的启动也会造成电流的瞬间增大,也有可能造成保护的误动作。
为了防止其误动作,在保护中增加低电压元件,将PT电压引入保护装置中,构成电压闭锁电流的保护,只有在电流的增大和电压的降低这两个条件同时满足时才出口跳闸。

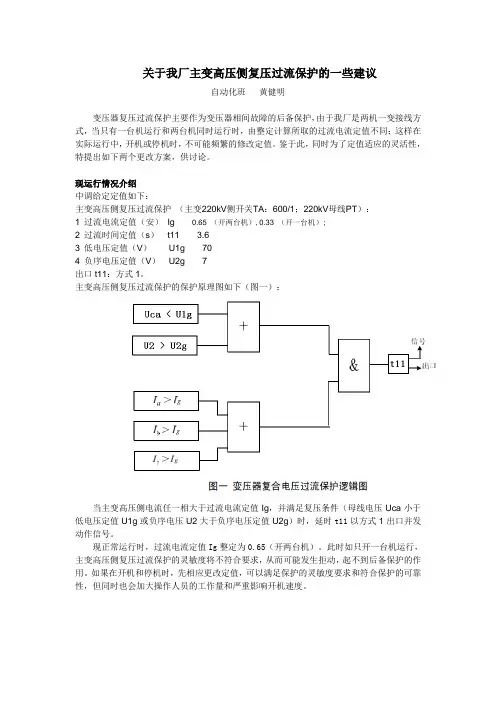

关于我厂主变高压侧复压过流保护的一些建议自动化班黄健明变压器复压过流保护主要作为变压器相间故障的后备保护,由于我厂是两机一变接线方式,当只有一台机运行和两台机同时运行时,由整定计算所取的过流电流定值不同;这样在实际运行中,开机或停机时,不可能频繁的修改定值。
鉴于此,同时为了定值适应的灵活性,特提出如下两个更改方案,供讨论。
现运行情况介绍中调给定定值如下:主变高压侧复压过流保护(主变220kV侧开关TA:600/1;220kV母线PT):1 过流电流定值(安)Ig 0.65 (开两台机),0.33 (开一台机);2 过流时间定值(s)t11 3.63 低电压定值(V)U1g 704 负序电压定值(V)U2g 7出口t11:方式1。
主变高压侧复压过流保护的保护原理图如下(图一):当主变高压侧电流任一相大于过流电流定值Ig,并满足复压条件(母线电压Uca小于低电压定值U1g或负序电压U2大于负序电压定值U2g)时,延时t11以方式1出口并发动作信号。
现正常运行时,过流电流定值Ig整定为0.65(开两台机)。
此时如只开一台机运行,主变高压侧复压过流保护的灵敏度将不符合要求,从而可能发生拒动,起不到后备保护的作用。
如果在开机和停机时,先相应更改定值,可以满足保护的灵敏度要求和符合保护的可靠性,但同时也会加大操作人员的工作量和严重影响开机速度。
建议在主变高压侧复压过流保护的定值项中设置两个过流电流定值Ig1和Ig2,即更改后的定值单如下:主变高压侧复压过流保护(主变220kV侧开关TA:600/1;220kV母线PT):1 过流电流定值(安)Ig1 0.65 (开两台机);2 过流电流定值(安)Ig20.33 (开一台机);3 过流时间定值(s)t11 3.64 低电压定值(V)U1g 705 负序电压定值(V)U2g 7出口t11:方式1。
将主变高压侧复压过流保护的保护原理图修改如下(图二):其中I1b为#1发电机的B相电流,I2b为#2发电机的B相电流,IN为发电机额定电流(1A),Ig1为过流电流定值0.65 (开两台机),Ig2为过流电流定值0.33 (开一台机),Ia 为主变高压侧A相电流,Ib为主变高压侧B相电流,Ic为主变高压侧C相电流。

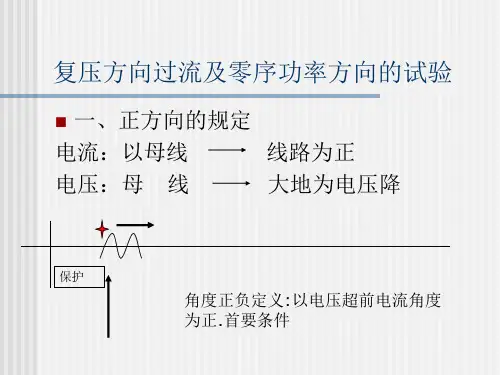

变压器复压方向过流保护原理
嘿,朋友们!今天咱就来好好聊聊变压器复压方向过流保护原理。
你知道吗,就好比我们走在路上需要有各种指示牌来引导一样,变压器也需要这样的保护措施呢!想象一下,如果没有这个复压方向过流保护,变压器就像没了守护神的孩子,多危险啊!
比如说,当电流像一群调皮的孩子一样乱跑乱撞,超过了正常范围的时候,如果没有复压方向过流保护,那可就糟糕啦!复压方向过流保护就像是一个超级英雄,挺身而出,立马发出警报,然后采取行动,避免变压器受到损伤。
这个原理其实不难理解啦!复压嘛,就是有多种电压的监测和判断,就好比我们选东西,要多方面考虑一样。
方向呢,就是能准确判断电流的流向,知道危险是从哪里来的,这多厉害啊!然后过流保护,就是一旦电流超标,它就能迅速反应,就像一个敏捷的卫士一样。
咱再用个例子来说,假如有一天,变压器正在努力工作,突然来了一股很强的电流,像一阵狂风似的。
这时候,复压方向过流保护会怎么干呢?它会立刻察觉到,哎呀,不对劲啊!然后迅速行动,切断这个危险的源头,保护变压器不受伤害。
这是不是很神奇?
总之,变压器复压方向过流保护原理真的超级重要啊!它能让变压器安
全稳定地工作,为我们的生活和生产提供保障呢!可不能小瞧它呀!所以,我们要好好了解它,珍惜它带来的保护,让我们的生活更加美好呀!
结论:变压器复压方向过流保护原理是保障变压器安全运行的重要措施,至关重要,不可或缺。

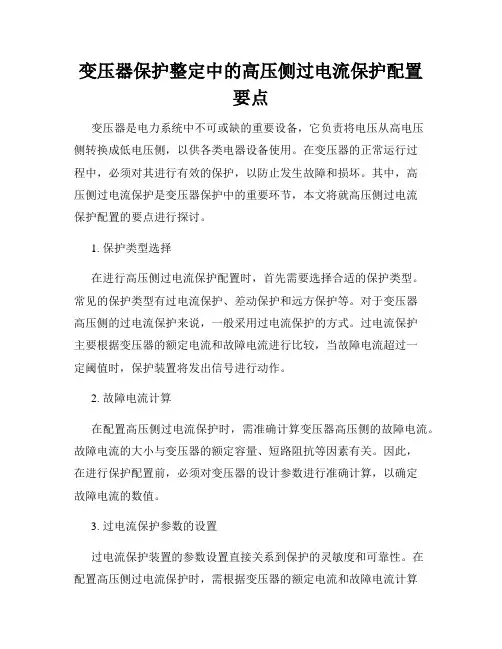

变压器保护整定中的高压侧过电流保护配置要点变压器是电力系统中不可或缺的重要设备,它负责将电压从高电压侧转换成低电压侧,以供各类电器设备使用。
在变压器的正常运行过程中,必须对其进行有效的保护,以防止发生故障和损坏。
其中,高压侧过电流保护是变压器保护中的重要环节,本文将就高压侧过电流保护配置的要点进行探讨。
1. 保护类型选择在进行高压侧过电流保护配置时,首先需要选择合适的保护类型。
常见的保护类型有过电流保护、差动保护和远方保护等。
对于变压器高压侧的过电流保护来说,一般采用过电流保护的方式。
过电流保护主要根据变压器的额定电流和故障电流进行比较,当故障电流超过一定阈值时,保护装置将发出信号进行动作。
2. 故障电流计算在配置高压侧过电流保护时,需准确计算变压器高压侧的故障电流。
故障电流的大小与变压器的额定容量、短路阻抗等因素有关。
因此,在进行保护配置前,必须对变压器的设计参数进行准确计算,以确定故障电流的数值。
3. 过电流保护参数的设置过电流保护装置的参数设置直接关系到保护的灵敏度和可靠性。
在配置高压侧过电流保护时,需根据变压器的额定电流和故障电流计算结果,合理设置保护装置的额定电流和动作时间等参数。
此外,还需考虑其他因素,如线路阻抗和负荷电流等,来进一步完善参数的设置。
4. 装置的选择与布置选择合适的保护装置并合理布置在电力系统中是保证高压侧过电流保护工作正常的重要环节。
保护装置要具备灵敏度高、动作可靠的特点,并能适应变压器系统复杂多变的工作环境。
同时,在布置装置时,要考虑到操作人员的操作和维护便利,以及与其他保护装置和设备的配合工作。
5. 联锁保护与自动化系统为了提高变压器保护的可靠性和全面性,高压侧过电流保护还需要与其他保护装置进行联锁保护和整定。
常见的联锁保护有差动保护和远方保护等。
此外,为了实现自动化控制和监控,高压侧过电流保护还应与自动化系统进行有机连接,实现联锁保护和自动化功能的完善。
6. 定期检测与维护一旦高压侧过电流保护装置配置完成后,还需要进行定期的检测和维护工作。
变电运行过程中的复压方向过流保护探讨摘要:为了确保变电运行过程中的稳定性与时效性,需要加强对复压方向过流保护相关内容的探讨。
文章首先分析了导致复压方向过流保护出现误动的因素;其次,阐述了导致复压方向过流保护出现误动的因素;最终,对复压方向过流保护的合理措施进行了总结,希望文中内容对相关工作人员能够有所帮助,降低变电运行事故发生机率。
关键词:变电运行;过流保护;负压方向;最大负荷引言变压器是变电运行中的一项重要设备,其在运行过程中的安全性与可靠性对整个电网的运行都会造成直接影响。
若变压器在变电运行期间出现故障,将会造成严重后果。
为了提高变压器在运行时的稳定性,以免故障扩大,要加强对负压过电流保护情况的分析,采取合理措施实现复压方向过流保护。
1导致复压方向过流保护出现误动的因素1.1认为因素引起的误动复压过流保护要求十分严格,变电运行过程中通常不会发生误动现象。
实际工作开展期间,只能尽量减低误差发生几率,无法完全避免,这主要是由于操作开展时会存在疏漏。
例如,在进行电力系统改造时,采取两机一变方式,这也就扩大了单元结构运行模式[1]。
如果扩大数据,需要对相应继电保护整定值进行调整,但是,部分操作人员在实际工作开展时,会由于粗心等因素而忽略这一工作,这也就会造成整定值难以满足实际运行需求,进而引起复压过流保护误动。
1.2系统因素引起的误动一些时候变压器在运行期间,内部受各项因素影响可能会出现故障,进而引起复压过流保护误动。
例如,线路中的母线保护电压由于空开而发生偷跳问题,这会导致主变发生保护失压问题,在此情况下,过流和低压条件都无法达到复压过流保护误动条件,进而将会引发事故[2]。
采取两机一变方式导致单元连接方式发生了扩大,但设定的定值是两台机器在运行期间定值,如果受外界因素影响,其中一台机器出现了故障无法继续应用,将会引起主变复压过流保护误动。
2复压方向过流保护原理与需要遵循的原则2.1保护原理变压器是输送电路系统内的一项重要设备,通过对其进行应用,可以将对应高压电转变为用户需要的220V电压,而在实际应用过程中,为了实现节能减排,避免发生安全事故,要关注负压保护机制。

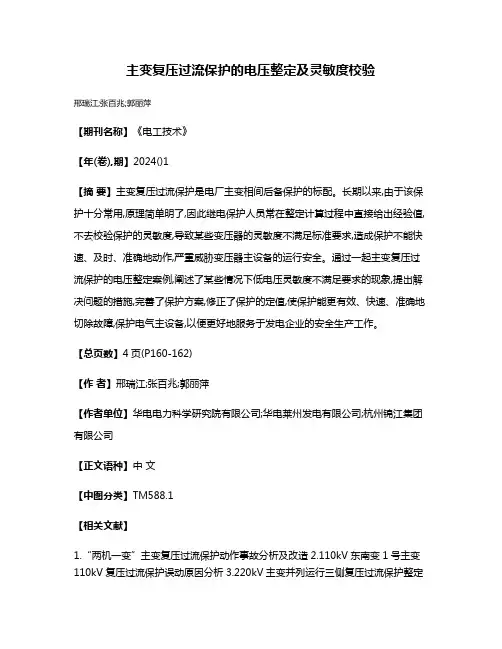

主变复压过流保护的电压整定及灵敏度校验
