以太网航空插头

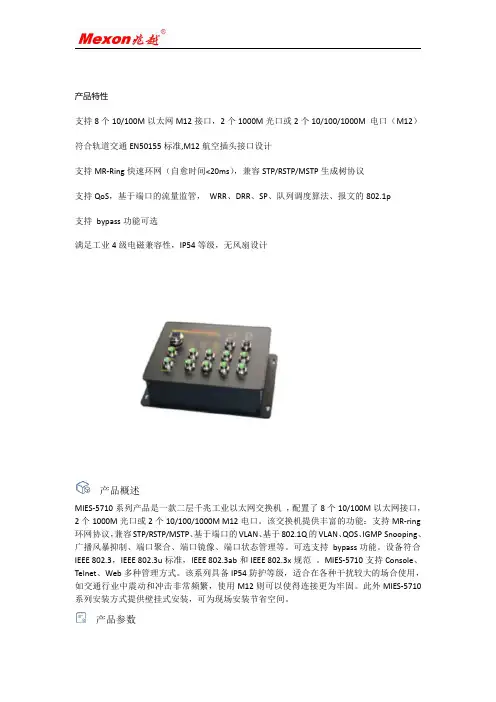

产品特性支持8个10/100M以太网M12接口，2个1000M光口或2个10/100/1000M电口（M12）符合轨道交通EN50155标准,M12航空插头接口设计支持MR-Ring快速环网（自愈时间<20ms），兼容STP/RSTP/MSTP生成树协议支持QoS，基于端口的流量监管，WRR、DRR、SP、队列调度算法、报文的802.1p支持bypass功能可选满足工业4级电磁兼容性，IP54等级，无风扇设计产品概述MIES-5710系列产品是一款二层千兆工业以太网交换机，配置了8个10/100M以太网接口，2个1000M光口或2个10/100/1000M M12电口。

该交换机提供丰富的功能：支持MR-ring 环网协议，兼容STP/RSTP/MSTP、基于端口的VLAN、基于802.1Q的VLAN、QOS、IGMP Snooping、广播风暴抑制、端口聚合、端口镜像、端口状态管理等。

可选支持bypass功能。

设备符合IEEE802.3，IEEE802.3u标准，IEEE802.3ab和IEEE802.3x规范。

MIES-5710支持Console、Telnet、Web多种管理方式。

该系列具备IP54防护等级，适合在各种干扰较大的场合使用，如交通行业中震动和冲击非常频繁，使用M12则可以使得连接更为牢固。

此外MIES-5710系列安装方式提供壁挂式安装，可为现场安装节省空间。

产品参数属性MIES-5710接口8个1O/1OOM自适应以太网电口，M12接口2个1000M光口或2个10/100/1000M M12电口以太网口速率和距离1O/1OO/1000M自适应双绞线,最大传输距离100m光口属性及传输距离单模1310nm，多模850nm；单模20km,多模550m（长距离模块可定制）背板带宽 5.6Gbps包转发速率 4.6Mpps包缓存区2MbitMAC表支持8K个MAC地址VLAN支持基于端口的VLAN（4096个），802.1QVLAN支持GVRP二层环网协议支持MR-ring（自愈时间<20ms）支持STP/RSTP/MSTP自愈环组网方式支持多组自愈环支持相切环端口聚合支持静态聚合支持LACP动态聚合DHCP DHCP Client DHCP Relay DHCP Server端口镜像支持流镜像支持本地镜像组播支持IGMP Snooping v1/v2/v3，MLD Snooping v1支持IGMP v3QoS 支持对端口接收报文的速率和发送报文的速率进行限制支持CAR（Committed Access Rate）功能支持每个端口支持8个输出队列支持灵活的队列调度算法，可以同时基于端口和队列进行设置支持SP、WRR、SP+WRR三种模式ACL 支持L2（Layer2）~L4（Layer4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP(IPv4)地址、目的IP(IPv4)地址、TCP/UDP 端口号的流分类NTP<10ms网络安全支持用户分级管理和口令保护支持802.1X认证支持RADIUS认证支持端口隔离支持动态ARP检测支持IP/Port/MAC的绑定功能管理与维护支持FTP/TFTP加载升级支持命令行接口（CLI）配置支持Telnet远程配置支持通过Console口配置支持SNMP v1/v2/v3支持系统日志，分级告警，调试信息输出支持Ping风暴抑制可分别对广播、组播、未知单播速率控制指示灯电源指示，接口灯指示电源输入电压：AC/DC85～265V支持过载保护，反接保护，冗余保护最大功耗：10W工作环境工作温度：-40℃～+75℃储存温度：-40℃～85℃相对湿度：5％～95％无凝露安装方式DIN 桌面式/壁挂式安装外形尺寸宽×高×深：180×73×248mm 防护等级IP 54防护等级，无风扇设计MTBF350,000小时质保期5年符合标准IEEE802.3：CSMA/CDIEEE802.3i：10Base-TIEEE802.3u：100Base-TIEEE802.3z:1000Base-LXIEEE 802.3ad：链路聚合IEEE 802.3x：全双工以太网数据链路层流控IEEE 802.1p：流量优先级IEEE 802.1Q：VLANIEEE 802.1w：快速生成树IEEE 802.1X：基于端口的网络访问控制铁路电气标准EN50155EMI 电磁干扰度测试EMCIEC61000-4-2(ESD)±8kV(contact),±15kV(air)IEC61000-4-3(RS)10V/m(80MHz～2GHz)IEC61000-4-4(EFT)Power Port:±4kV;Data Port:±2kVIEC61000-4-5(Surge)Power Port:±2kV/DM,±4kV/CM;Data Port:±2kVIEC61000-4-6(CS)3V(10kHz～150kHz);10V(150kHz～80MHz)IEC61000-4-16(共模传导)30V(cont.),300V(1s)安装图示订货信息产品型号规格参数MIES-5710M8个10/100M 以太网口，2个1000M 多模光口或2个10/100/1000M 电口（M12连接器），输入电压：AC/DC85～265V MIES-5710S 8个10/100M 以太网口，2个1000M 单模光口或2个10/100/1000M 电口（M12连接器），输入电压：AC/DC85～265V上海兆越通讯技术有限公司创立于 2003 年，是国家科技部创新基金立项企业；公司致力于工业通信的产品研发与技术创新，专注于工业以太网通信、工业无线通信、现场总线、光纤通信、嵌入式通信，目前已成功推出数十条产品线、几百种产品，已成为国内工业通信领域的品牌。

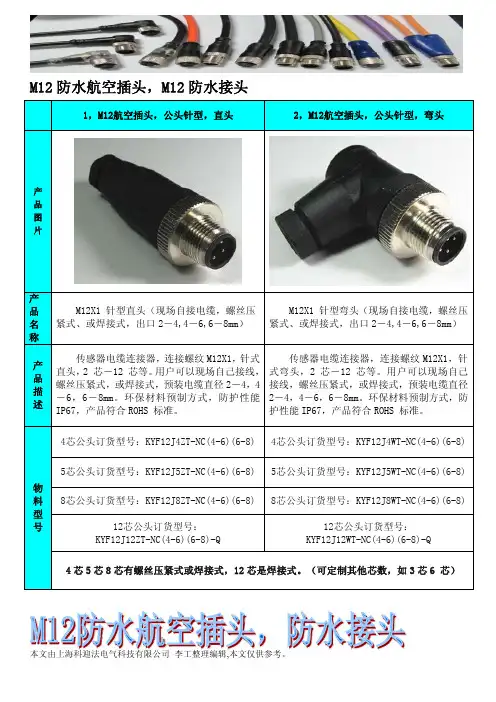

M12防水航空插头，M12防水接头
连接螺纹M12X1孔型－直头（带电缆PUR或PVC，长度2米、5米10米、或任选）
M12插头系列产品：M12插头，M12航空插头，M12连接器，M12电缆组件，M12电缆插头，M12带线插头，M12不带线插头，M12传感器插头，M12一分二连接器插头，M12工业以太网插头，M12分线器插头，M12总线分线盒插头，M12-T 型头，M12-Y型头，M12-Y型分配器，profbus总线插头，devicenet现场总线插头，M12防水连接器，M12防水插头，M12金属插头，M12金属连接器，M12全屏蔽插头，M12全屏蔽连接器，M12电缆接头，M12-3针插头，M12-3孔插头，M12-4针插头，M12-4孔插头，M12-5针插头，M12-5孔插头，M12-6针插头，M12-6孔插头，M12-8针插头，M12-8孔插头，M12-12针插头，M12-12孔插头，M12防磁防焊电缆插头，M12电缆组件插头，M12电缆组件插座，传感器圆形电缆组件，M12电缆组件接插件，M12防水电缆组件，M12电缆插头，M12电缆接头，M12电缆插头线，M12传感器执行器插头，M12传感器执行分线器，M12防水接插件，M12双头接插件，M12一分二电缆组件，M12分线盒配套插头，M12防水连接线，M12连接器、M12防水连接器、M12传感器连接器、M12圆形连接器、M12工业连接器，M12航空插头，M12航插，M12工业航空插头、M12圆形航空插头，M12防水航空插头，M12接插件，M12圆形接插件，M12工业接插件，M12防水接插件、M12防水圆形接插件，M12防水工业接插件，M12延长线，M12传感器延长线，M12防水接头，M12圆形插头，M12各种定制插头。

满足用户需要，超越顾客需求，是科迎法电气的服务基准。

航空插头的用途航空插头是一种用于电气设备连接的插头，常用于航空器上。

它的主要特点是小型、轻便、耐用和可靠性高。

航空插头广泛应用于航空电子设备、航空仪表、通信设备等领域，具有重要的用途和作用。

首先，航空插头用于航空电子设备。

在航空飞行过程中，许多电子设备需要通过插头与电源进行连接，如飞机仪表板上的各种仪表、指示灯、显示器等。

航空插头能够提供稳定可靠的电源接口，确保航空电子设备的正常工作。

航空电子设备对电力供应的稳定性要求较高，航空插头能够有效地满足这些要求。

其次，航空插头用于航空仪表。

航空仪表是飞行员进行航行导航和飞行控制的重要设备，它们通常需要与飞机的电路系统进行连接。

航空插头能够提供可靠的电气连接，确保仪表的准确性和稳定性。

航空仪表的连接要求通常比较严格，航空插头能够满足不同仪表的接口标准，保证仪表与飞机系统的良好兼容性。

第三，航空插头用于航空通信设备。

在飞行过程中，飞机需要与地面控制中心、其他飞机以及空中交通管制进行通信。

航空通信设备通常需要通过插头与飞机电路系统连接，航空插头能够提供可靠的电气接口，确保通信设备的正常运行。

航空通信设备对信号传输的稳定性和高保真度要求较高，航空插头能够满足这些要求，确保航空通信的质量和安全。

此外，航空插头还用于其他航空设备和设施的连接。

例如，航空地面设备、飞机维修设备、氧气系统、油料系统等都需要通过插头与电路系统进行连接。

航空插头具有通用性和兼容性，能够适应不同设备的接口标准，确保航空设备和设施的正常运行和安全使用。

总之，航空插头在航空领域中具有重要的用途和作用。

它能够提供稳定可靠的电气连接，满足航空电子设备、航空仪表、通信设备等的不同要求。

航空插头的小型、轻便特点使得其在高空飞行中更具有优势，能够提供安全可靠的电力接口。

随着航空技术的不断发展，航空插头的应用范围和性能要求也在不断提高，将为航空领域的发展和安全起到关键作用。

4芯航空插头线序标准摘要：1.4 芯航空插头概述2.4 芯航空插头线序标准3.应用领域4.4 芯航空插头线的连接和维护正文：【4 芯航空插头概述】4 芯航空插头，又称为4 芯航空插座，是一种广泛应用于航空电子设备中的电源连接器。

它具有小巧、轻便、抗干扰性强等特点，能够确保航空电子设备在复杂的电磁环境中稳定工作。

【4 芯航空插头线序标准】4 芯航空插头线序标准是指在连接航空插头时，需要按照一定的顺序对接插头的四个引脚。

根据我国相关标准，4 芯航空插头的线序标准如下：1 号脚：红色线，表示正极（+V），通常连接到电源正极或设备正极。

2 号脚：蓝色线，表示负极（-V），通常连接到电源负极或设备负极。

3 号脚：绿色线，表示地线（GND），通常连接到电源地线或设备地线。

4 号脚：黄色线，表示信号线（信号），通常连接到设备信号输入端。

需要注意的是，不同的设备和电源可能会有不同的线序标准，因此在连接时务必要参照产品说明书或咨询专业人士。

【应用领域】4 芯航空插头广泛应用于各种航空电子设备中，如通讯设备、导航设备、雷达设备等。

此外，它还应用于一些军事设备、医疗设备以及高端工业设备中。

【4 芯航空插头线的连接和维护】在连接4 芯航空插头线时，应确保线缆牢固可靠，避免线缆松动导致设备故障。

同时，要注意线缆的绝缘层，防止绝缘层破损导致短路。

在维护4 芯航空插头线时，应定期检查线缆的连接状态，确保连接牢固。

如发现线缆破损、老化等现象，应及时更换。

此外，要避免在潮湿环境下使用和存放航空插头线，以防止线缆受潮导致绝缘性能下降。
