航空插头产品详细说明

航空插头焊线方法和标准随着现代航空技术的不断发展，航空插头焊线方法和标准也越来越重要，因为插头连接电缆是航空电气系统中极为重要的一环，它直接影响到整个飞机的安全性和可靠性。

本文将介绍航空插头焊线方法和标准的相关知识，希望对从事航空电气系统设计、维修和管理的人员有所帮助。

一、航空插头的定义和分类航空插头是指用于航空电气系统中连接电缆的插头，它的主要作用是传输电信号和电能。

根据使用的场合和要求的可靠性，航空插头可以分为低压插头、高压插头和光缆插头三种类型。

其中，低压插头主要用于传输低电压的信号和电能；高压插头则用于传输高电压的信号和电能；光缆插头则主要用于传输光信号。

二、航空插头的焊线方法在航空电气系统中，插头和电缆的连接要求非常高，一旦出现故障，将会对飞机的安全造成极大的影响。

因此，航空插头的焊线方法也必须非常严谨，下面介绍几种常见的航空插头焊线方法：1、手工焊接法：这种方法是最常见的一种焊线方法，它需要用到手工焊接设备，将插头和电缆的焊点进行手工焊接，需要使用高质量的焊料和焊接技术，确保焊点的牢固和可靠。

2、机器焊接法：机器焊接法是一种自动化的焊接方法，它可以快速、准确地完成插头和电缆的焊接，同时还可以保证焊接质量的一致性和可靠性。

3、冷压接法：冷压接法是一种新型的连接方式，它通过利用一种特殊的夹紧装置将插头和电缆夹紧在一起，形成一种紧密的连接方式。

这种连接方式具有连接速度快、操作简单、质量可靠等优点，因此在航空电气系统中也得到了广泛应用。

三、航空插头的标准为了确保航空插头的质量和可靠性，国际航空组织（ICAO）和国际民航组织（ICAO）制定了一系列的标准和规范，下面介绍几个常见的航空插头标准：1、MIL-DTL-38999：这是一种美国军用标准，用于规定航空电气系统中使用的环形连接器的设计和制造要求，包括插头和插座、接触器、密封件等方面。

2、EN3645：这是一种欧洲航空标准，用于规定航空电气系统中使用的环形连接器的设计和制造要求，与MIL-DTL-38999标准类似，但有一些不同之处。

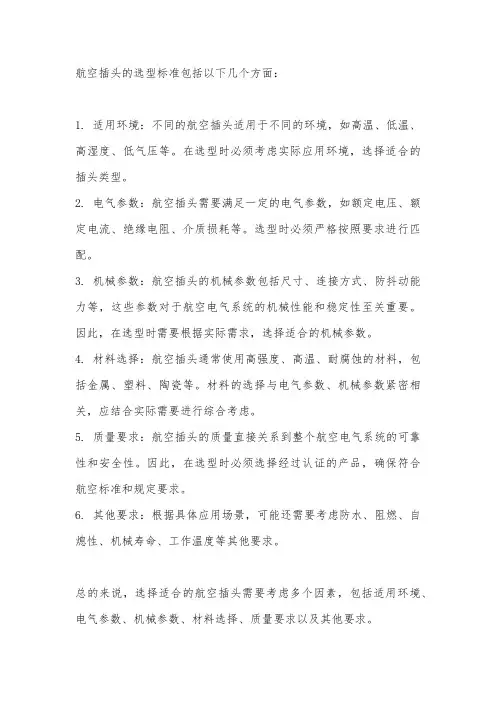

航空插头的选型标准包括以下几个方面：
1. 适用环境：不同的航空插头适用于不同的环境，如高温、低温、高湿度、低气压等。

在选型时必须考虑实际应用环境，选择适合的插头类型。

2. 电气参数：航空插头需要满足一定的电气参数，如额定电压、额定电流、绝缘电阻、介质损耗等。

选型时必须严格按照要求进行匹配。

3. 机械参数：航空插头的机械参数包括尺寸、连接方式、防抖动能力等，这些参数对于航空电气系统的机械性能和稳定性至关重要。

因此，在选型时需要根据实际需求，选择适合的机械参数。

4. 材料选择：航空插头通常使用高强度、高温、耐腐蚀的材料，包括金属、塑料、陶瓷等。

材料的选择与电气参数、机械参数紧密相关，应结合实际需要进行综合考虑。

5. 质量要求：航空插头的质量直接关系到整个航空电气系统的可靠性和安全性。

因此，在选型时必须选择经过认证的产品，确保符合航空标准和规定要求。

6. 其他要求：根据具体应用场景，可能还需要考虑防水、阻燃、自熄性、机械寿命、工作温度等其他要求。

总的来说，选择适合的航空插头需要考虑多个因素，包括适用环境、电气参数、机械参数、材料选择、质量要求以及其他要求。

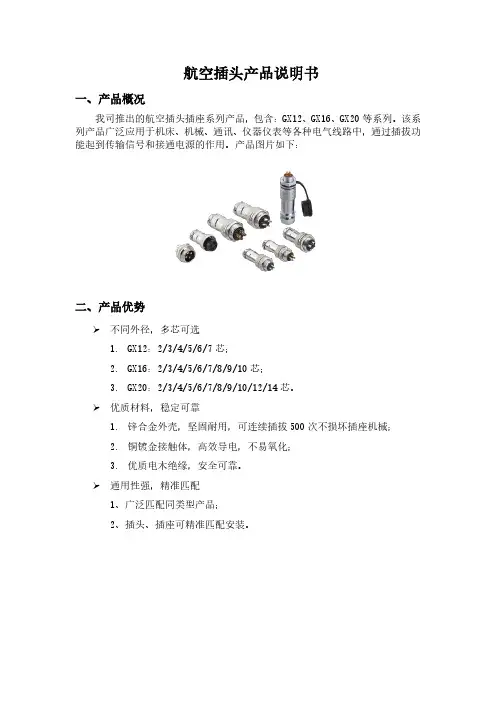

航空插头产品说明书
一、产品概况
我司推出的航空插头插座系列产品，包含：GX12、GX16、GX20等系列。

该系列产品广泛应用于机床、机械、通讯、仪器仪表等各种电气线路中，通过插拔功能起到传输信号和接通电源的作用。

产品图片如下：
二、产品优势
不同外径，多芯可选
1.GX12：2/3/4/5/6/7芯；
2.GX16：2/3/4/5/6/7/8/9/10芯；
3.GX20：2/3/4/5/6/7/8/9/10/12/14芯。

优质材料，稳定可靠
1.锌合金外壳，坚固耐用，可连续插拔500次不损坏插座机械；
2.铜镀金接触体，高效导电，不易氧化；
3.优质电木绝缘，安全可靠。

通用性强，精准匹配
1、广泛匹配同类型产品；
2、插头、插座可精准匹配安装。

三、产品选型
四、产品技术参数
五、产品型号信息
六、图纸&参数GX12系列：
GX16系列：
GX20系列：。

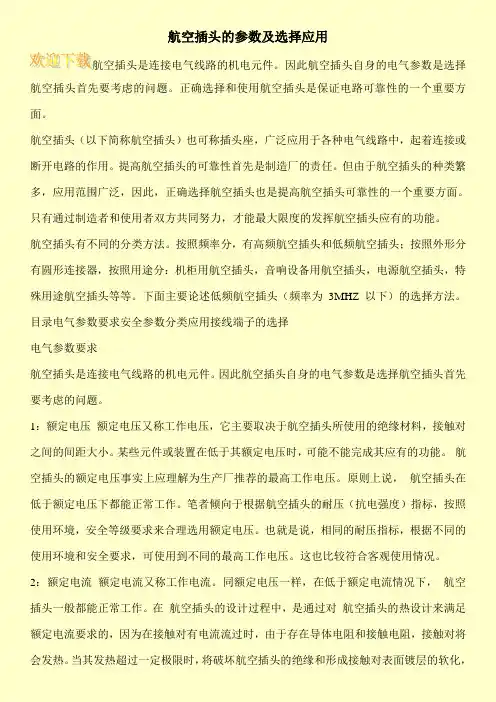

航空插头的参数及选择应用航空插头是连接电气线路的机电元件。

因此航空插头自身的电气参数是选择航空插头首先要考虑的问题。

正确选择和使用航空插头是保证电路可靠性的一个重要方面。

航空插头（以下简称航空插头）也可称插头座，广泛应用于各种电气线路中，起着连接或断开电路的作用。

提高航空插头的可靠性首先是制造厂的责任。

但由于航空插头的种类繁多，应用范围广泛，因此，正确选择航空插头也是提高航空插头可靠性的一个重要方面。

只有通过制造者和使用者双方共同努力，才能最大限度的发挥航空插头应有的功能。

航空插头有不同的分类方法。

按照频率分，有高频航空插头和低频航空插头；按照外形分有圆形连接器，按照用途分：机柜用航空插头，音响设备用航空插头，电源航空插头，特殊用途航空插头等等。

下面主要论述低频航空插头（频率为3MHZ 以下）的选择方法。

目录电气参数要求安全参数分类应用接线端子的选择电气参数要求航空插头是连接电气线路的机电元件。

因此航空插头自身的电气参数是选择航空插头首先要考虑的问题。

1：额定电压额定电压又称工作电压，它主要取决于航空插头所使用的绝缘材料，接触对之间的间距大小。

某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。

航空插头的额定电压事实上应理解为生产厂推荐的最高工作电压。

原则上说，航空插头在低于额定电压下都能正常工作。

笔者倾向于根据航空插头的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。

也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。

这也比较符合客观使用情况。

2：额定电流额定电流又称工作电流。

同额定电压一样，在低于额定电流情况下，航空插头一般都能正常工作。

在航空插头的设计过程中，是通过对航空插头的热设计来满足额定电流要求的，因为在接触对有电流流过时，由于存在导体电阻和接触电阻，接触对将会发热。

当其发热超过一定极限时，将破坏航空插头的绝缘和形成接触对表面镀层的软化，造成故障。

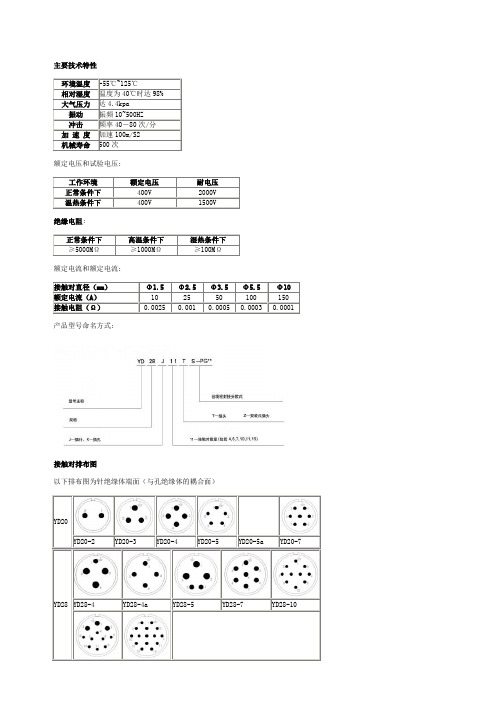

主要技术特性环境温度-55℃~125℃相对湿度温度为40℃时达98%大气压力达4.4kpa振动振频10~500HZ冲击频率40－80次/分加速度加速100m/S2机械寿命500次额定电压和试验电压:工作环境额定电压耐电压正常条件下400V 2000V温热条件下400V 1500V绝缘电阻:正常条件下高温条件下湿热条件下≥5000MΩ≥1000MΩ≥100MΩ额定电流和额定电流:接触对直径（mm）Φ1.5Φ2.5Φ3.5Φ5.5Φ10额定电流（A）10 25 50 100 150接触电阻（Ω）0.0025 0.001 0.0005 0.0003 0.0001 产品型号命名方式:接触对排布图以下排布图为针绝缘体端面（与孔绝缘体的耦合面）YD20YD20-2 YD20-3 YD20-4 YD20-5 YD20-5a YD20-7 YD28 YD28-4 YD28-4a YD28-5 YD28-7 YD28-10YD28-11 YD28-15YD32YD32-4 YD32-10 YD32-13 YD32-19YD40-5 YD40-9 YD40-16 YD40-17YD40YD40-22 YD40-24 YD40-26 YD40-31YD48YD48-5 YD48-7 YD48-27 YD48-38 YD48-42 YD55YD55-7 YD55-53 YD55-61 YD55-86 外形尺寸ZQ\ZP直形防护插座型号YD20 YD28 YD32 YD40 YD48 YD55L 89 96 97 112 115 123d 36 41 45 54 61 67ZS\ZR 弯形防护插座型号YD20 YD28 YD32 YD40 YD48 YD55L 77 88 94 104 126 137d 70 77 82 87 93 103 104TQ\TP直形插头型号YD20 YD28 YD32 YD40 YD48 YD55L 87 94 95 110 113 121d 36 41 45 54 61 67TS\TR直形插头型号YD20 YD28 YD32 YD40 YD48 YD55L 77 88 94 104 126 137d 68 76 80 86 92 102 102直式型号YD20 YD28 YD32 YD40 YD48 YD55规格 PG9 PG11 PG11 PG13.5 PG13.5 PG16 PG16 PG21 PG16 PG21 PG29 PG36 PG29 PG36 L1 94 97 100 103 105 105 114 118 116 120 125 135 133 143 L2 93 93 99 102 104 105 114 116 116 118 129 138 137 146d 36 41 45 54 61 67弯式型号YD20 YD28 YD32 YD40 YD48 YD55规格PG9 PG11 PG11 PG13.5 PG13.5 PG16 PG16 PG21 PG16 PG21 PG29 PG36 PG29 PG36 L1 83 86 95 98 103 103 110 114 124 128 136 145 143 152 L2 82 85 94 97 102 103 110 112 124 126 139 149 146 156d 68 76 80 86 92 102 102插座尾部出线形式TP**\TR** 金属软管接头ZP**\ZR**TP**\TR** 夹固电缆接头 ZP**\ZR**TP-PG**\TR-PG** 塑料软管接头 ZP-PG**\ZR-PG**TP-PG**\TR-PG** 密封电缆接头 ZP-PG**\ZR-PG**慈溪新峰电子科技有限公司地址：浙江慈溪市杭州湾经济开发区浦东村 电话：(0574)63659122 传真：(0574)63659122 邮政编码：315300 市场开发部：xinfeng_lu@浙ICP 备07014983号 未经书面授权，所有页面内容不得以任何介质擅自进行复制或镜。

航空插头插座有二芯，三芯，四芯，五芯，七芯，九芯，等等。

插头，插座及空中对接防水航空插头，IP68防水防尘防油污，具有先进的技术构造。

高可靠性体积小质量轻；优秀的防水性螺纹连接插针和线缆是被焊接操作简单；价格合理。

被广泛应用在电连接和各种各样的电子设备。

工作电流支持25A、5A，
具有特强的防腐蚀，抗光水化合作用等功能，
适用于机器设备，户外LED显示屏等。

具体的特性如下：
1．工作温度：-45°C~105 °C
2.相对湿度：90％~95％（40±2°C）
3.盐雾：5％NaC1雾气中48h
4.密封性：符合IP68（2m水深2h不深水）
5.适用线径：Φ5.0~8.0mm
6.机械寿命：500次
7.绝缘电阻：常态下500M Ω
8.工作电流：Φ2接触件：20A，1接触件5A
9.接触电阻：Φ2接触件2M Ω，1接触件：5M Ω
10.工作电压与耐电压（海平面）工作电压：250V（AC) 耐压电：2500V(AC)规格参数
材质:阻燃尼龙
焊接式针孔：铍青铜镀金镀银风格
密封圈：三元乙丙橡胶
ROHS 环保材料
壳体性别：公头母头
连接方式：螺纹连接
组合设计款式：焊接
壳体形状：圆形
接触电阻：小于5欧姆
绝缘电阻：≥500欧姆atDC500V
耐高压：≥1000V/1Minute（常态下2.5KV 水淋 1.0KV)
额定电流：(FUS-1) 10A (FUS-2) 15A
工作温度范围：（零下45到零上105）摄氏度
密封保护：1m水深两周
耐插拔次数：≥3000次。

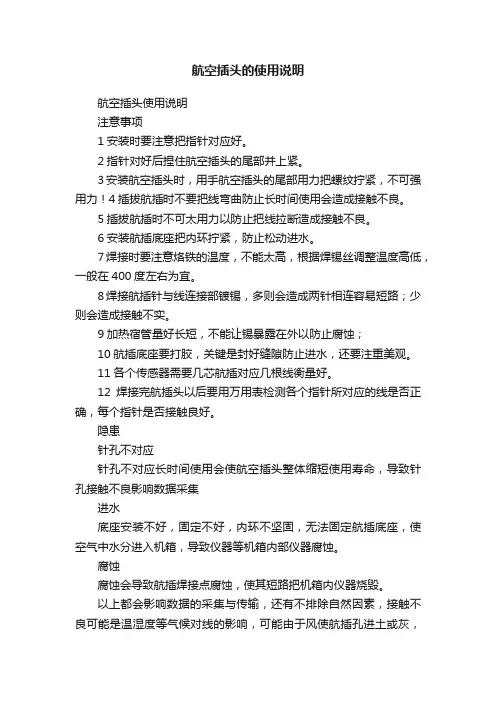

航空插头的使用说明
航空插头使用说明
注意事项
1安装时要注意把指针对应好。

2指针对好后捏住航空插头的尾部并上紧。

3安装航空插头时，用手航空插头的尾部用力把螺纹拧紧，不可强用力！4插拔航插时不要把线弯曲防止长时间使用会造成接触不良。

5插拔航插时不可太用力以防止把线拉断造成接触不良。

6安装航插底座把内环拧紧，防止松动进水。

7焊接时要注意烙铁的温度，不能太高，根据焊锡丝调整温度高低，一般在400度左右为宜。

8焊接航插针与线连接部镀锡，多则会造成两针相连容易短路；少则会造成接触不实。

9加热宿管量好长短，不能让锡暴露在外以防止腐蚀；
10航插底座要打胶，关键是封好缝隙防止进水，还要注重美观。

11各个传感器需要几芯航插对应几根线衡量好。

12焊接完航插头以后要用万用表检测各个指针所对应的线是否正确，每个指针是否接触良好。

隐患
针孔不对应
针孔不对应长时间使用会使航空插头整体缩短使用寿命，导致针孔接触不良影响数据采集
进水
底座安装不好，固定不好，内环不坚固，无法固定航插底座，使空气中水分进入机箱，导致仪器等机箱内部仪器腐蚀。

腐蚀
腐蚀会导致航插焊接点腐蚀，使其短路把机箱内仪器烧毁。

以上都会影响数据的采集与传输，还有不排除自然因素，接触不良可能是温湿度等气候对线的影响，可能由于风使航插孔进土或灰，
也可能是航插本身质量问题。
