M12防水航空插头，M12防水接头
连接螺纹M12X1孔型－直头（带电缆PUR或PVC，长度2米、5米10米、或任选）
M12插头系列产品：M12插头，M12航空插头，M12连接器，M12电缆组件，M12电缆插头，M12带线插头，M12不带线插头，M12传感器插头，M12一分二连接器插头，M12工业以太网插头，M12分线器插头，M12总线分线盒插头，M12-T 型头，M12-Y型头，M12-Y型分配器，profbus总线插头，devicenet现场总线插头，M12防水连接器，M12防水插头，M12金属插头，M12金属连接器，M12全屏蔽插头，M12全屏蔽连接器，M12电缆接头，M12-3针插头，M12-3孔插头，M12-4针插头，M12-4孔插头，M12-5针插头，M12-5孔插头，M12-6针插头，M12-6孔插头，M12-8针插头，M12-8孔插头，M12-12针插头，M12-12孔插头，M12防磁防焊电缆插头，M12电缆组件插头，M12电缆组件插座，传感器圆形电缆组件，M12电缆组件接插件，M12防水电缆组件，M12电缆插头，M12电缆接头，M12电缆插头线，M12传感器执行器插头，M12传感器执行分线器，M12防水接插件，M12双头接插件，M12一分二电缆组件，M12分线盒配套插头，M12防水连接线，M12连接器、M12防水连接器、M12传感器连接器、M12圆形连接器、M12工业连接器，M12航空插头，M12航插，M12工业航空插头、M12圆形航空插头，M12防水航空插头，M12接插件，M12圆形接插件，M12工业接插件，M12防水接插件、M12防水圆形接插件，M12防水工业接插件，M12延长线，M12传感器延长线，M12防水接头，M12圆形插头，M12各种定制插头。
满足用户需要，超越顾客需求，是科迎法电气的服务基准。
Company:Shanghai Co-fly TechnologyM8/M12 电缆组件是注塑到电线组件的 M8/M12 圆形连接器，以安全可靠的方式确保工业环境内设备和网络之间的通信。
可快速、轻松地建立多功能系统的即插即用解决方案。
传感器/制动器系列及以太网和基于现场总线的M8/M12 包覆成型电缆组件通过广泛可选的连接器结构和护套电缆材料得到进一步改进。
为缩短工业应用中高成本的停机时间，提供可靠高性能的电缆组件是值得的。
1、用于工业信号（传感器/制动器）和网络（以太网/现场总线）通信的 M8/M12 电缆组件的一站式连接系统。
2、采用 IP67 密封设计，科迎法工厂 工厂进行了测试，可避免错误接线，确保可靠的连接。
3、使用快速安装电缆组件的可靠行业标准解决方案，减少严苛环境中的停工期。
4、各种客户特定的即插即用结构实现了设计灵活性，并可在工业环境中快速安装。
5、所有组件均可与工业自动化 的公/母连接器和 I/O 模块结合使用。
6、通过广泛的电缆组件产品组合定制的解决方案，包括满足各种客户需求的众多行业连接标准。
7、根据应用要求提供各种电缆类型；PVC 为偶尔的移动或振动提供经济的解决方案，而 PUR 则更适合要求更为苛刻的应用（如拖链）或扭转应力以及操作可靠性至关重要的严苛环境。
8、科迎法M12 电缆组件提供智能工厂所要求的速度、可靠性和耐用性，它们将在实现工业物联网方面扮演重要角色。
9、系列产品执行国际IEC标准。
1、Ip67防尘防水2、包覆成型 PVC 或 PUR 电缆组件/屏蔽和非屏蔽型D型S型X型等防差错编码5、 M12 单双头电缆组件;板前板后更多方案可选择。

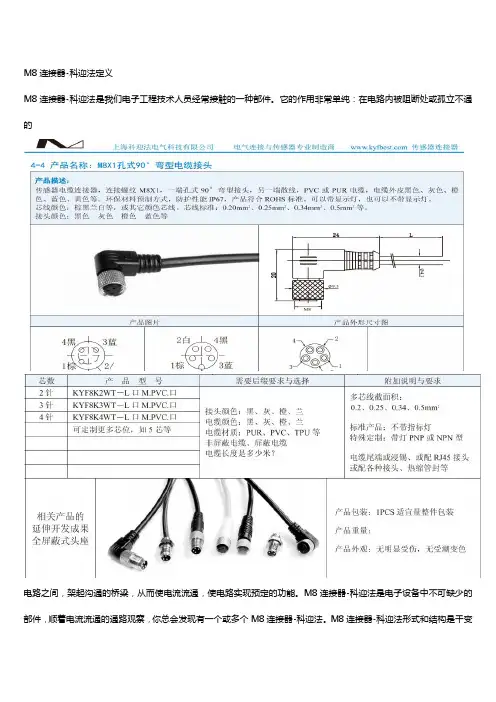

M8连接器-科迎法定义M8连接器-科迎法是我们电子工程技术人员经常接触的一种部件。
它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。
M8连接器-科迎法是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个M8连接器-科迎法。
M8连接器-科迎法形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的M8连接器-科迎法。
例如，球场上点灯用的M8连接器-科迎法和硬盘驱动器的M8连接器-科迎法，以及点燃火箭的M8连接器-科迎法是大不相同的。
但是无论什么样的M8连接器-科迎法，都要保证电流顺畅连续和可靠地流通。
就泛指而言，M8连接器-科迎法所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用M8连接器-科迎法，它们的作用与电路M8连接器-科迎法相同。
M8连接器-科迎法使用理由设想一下如果没有M8连接器-科迎法会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法这样一来，无论对于生产还是使用，都带来了诸多不便。
以汽车电池为例。
假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。
电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。
有了M8连接器-科迎法就可以免除许多麻烦，从商店买个新电池，断开M8连接器-科迎法，拆除旧电池，装上新电池，重新接通M8连接器-科迎法就可以了。
这个简单的例子说明了M8连接器-科迎法的好处。
它使设计和生产过程更方便、更灵活，降低了生产和维护成本。
M8连接器-科迎法的好处改善生产过程M8连接器-科迎法简化电子产品的装配过程。
也简化了批量生产过程；易于维修如果某电子元部件失效，装有M8连接器-科迎法时可以快速更换失效元部件；便于升级随着技术进步，装有M8连接器-科迎法时可以更新元部件，用新的、更完善的元部件代替旧的；提高设计的灵活性使用M8连接器-科迎法使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。

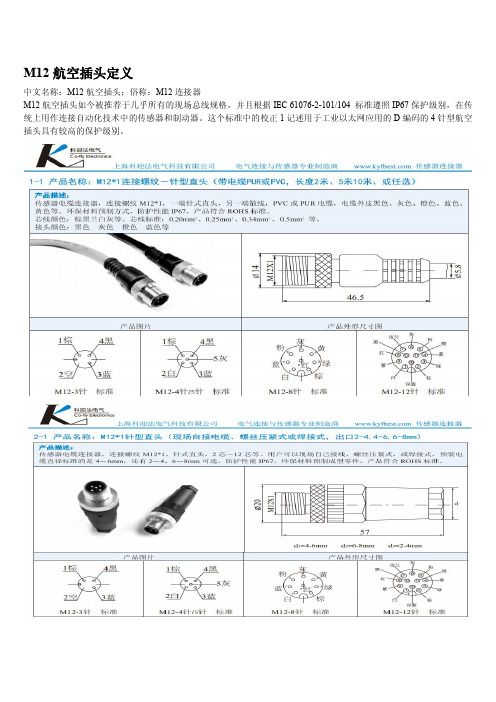

M12航空插头定义中文名称：M12航空插头；俗称：M12连接器M12航空插头如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。
这个标准中的校正1记述用于工业以太网应用的D编码的4针型航空插头具有较高的保护级别。
M12航空插头EIA/TIA标准根据EIA/TIA标准，M12航空插头与第5类模块插座（RJ45）的传输技术条件相应。
使用D编码可防止其与A编码（用于传感器和制动器接线）及B编码（用于一些现场总线）的错误接合。
M12航空插头在这之前并没有可用于印制电路板的类型，直至表面贴端接的圆形M12航空插头诞生。
表面贴端接有助于现场设备的微型化。
坚固的引脚使其能够通过成批包装以及相应使用振动碗的进料过程。
另一个包装方式则为卷带包装。
M12航空插头产品技术参数产品名称:M12型传感器防水航空插头，现场自接电缆型，针型孔型，直头弯头(不带电缆)产品芯数：3针3孔、4针4孔、5针5孔、6针6孔、7针7孔、8针8孔、12针12孔。
自接电缆外径：4-6表示配接电缆外径为4-6mm,6-8表示电缆外径为6-8mm产品结构：连接螺纹M12X1，有直型和90度弯型二种。
3针3孔、4针4孔、5针5孔、8针8孔的航空插头，电缆接装方式为电线插入后，用螺钉旋紧即可。
6针6孔、7针7孔、8针8孔、12针12孔的电线接装方式为焊接。
用户自配电缆长度任选。
防护性能：IP67以上。
产符合ROHS环保要求，通过CE环保指令认证。
T：壹捌贰壹柒伍叁玖柒陆柒基本的模块化设计概念造就了各种安装高度与不同针型的航空插头。
基于用户的需求，所提供的端接方式包括了表面贴、压接或通孔回流技术，其中以表面贴技术为标准。
航空插头的黑色绝缘体由高温塑胶制成，因此在所有常规的表面贴焊接程序中才不致存在问题。
过去，开关柜内的控制器通过I/O卡驱动现场设备；如今，工业自动化趋向分散式的系统，现场制动器和传感器往往连接到一个被动或有现场总线性能的I/O箱子。

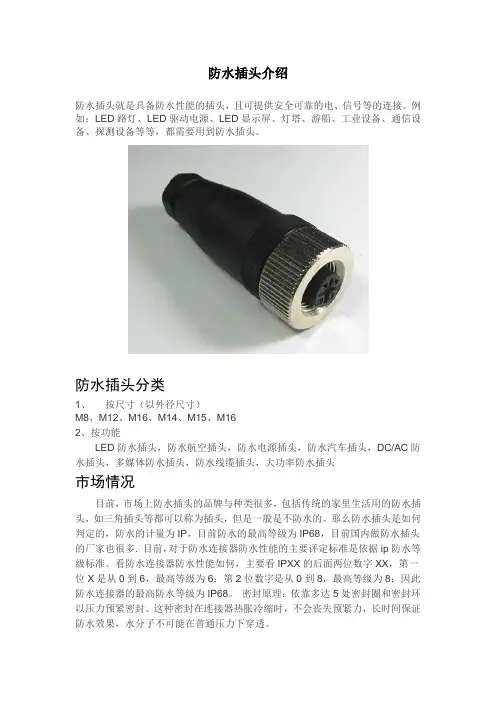

防水插头介绍
防水插头就是具备防水性能的插头，且可提供安全可靠的电、信号等的连接。
例如：LED路灯、LED驱动电源、LED显示屏、灯塔、游船、工业设备、通信设备、探测设备等等，都需要用到防水插头。
防水插头分类
1、按尺寸（以外径尺寸）
M8、M12、M16、M14、M15、M16
2、按功能
LED防水插头，防水航空插头，防水电源插头，防水汽车插头，DC/AC防水插头，多媒体防水插头，防水线缆插头，大功率防水插头
市场情况
目前，市场上防水插头的品牌与种类很多，包括传统的家里生活用的防水插头，如三角插头等都可以称为插头，但是一般是不防水的。
那么防水插头是如何判定的，防水的计量为IP，目前防水的最高等级为IP68，目前国内做防水插头的厂家也很多. 目前，对于防水连接器防水性能的主要评定标准是依据ip防水等级标准。
看防水连接器防水性能如何，主要看IPXX的后面两位数字XX，第一位X是从0到6，最高等级为6；第2位数字是从0到8，最高等级为8；因此防水连接器的最高防水等级为IP68。
密封原理：依靠多达5处密封圈和密封环以压力预紧密封。
这种密封在连接器热胀冷缩时，不会丧失预紧力，长时间保证防水效果，水分子不可能在普通压力下穿透。
IP68中，前一位“0~6”表示防尘等级，后一位“0~8”表示防水等级。
【产品描述】：上海科迎法电气科技有限公司研制生产的：M 12/M8 传感器连接器用的多端口输入/输出接线盒。
代替传统的中继端子，现有八口座型产品，并实现批量化生产。
可以按用户要求定制 4 口、6 口、12 口、16 口型产品，产品技术没有任何障碍，只要有一定的数量就可以直接投入生产。
并可实现双通道、其它技术要求方案的产品开发。
8 口座分线盒产品内部线路结构分 NPN 、PNP 两种 Common 类型，LED 指示灯方便确认IO 状态。
配线作业简单，配线工程时间缩短，有效避免配错线，维护时间短，降低配线成本，节省空间，简化设计。
8 口座分线盒采用 M8 三孔式插座，PUR 或 PVC 电缆引出，外皮黑色、黄色、灰色等可选，环保材料预制方式，防护性能 IP67，插座可选配 金属防尘帽。
☆本盒 10 芯电缆，其中：棕色电源正、蓝色电源负，其余为 8 个信号线。
☆状态显示:：显示灯黄、绿☆安装方式：纵横各 2 个安装孔☆插头带线、不带线任选。
直型、90°弯型任选。
本公司均有生产产品备注：符合RoHS 环保 CE 指令的日期 (NEW20100612)上海科迎法电气科技有限公司地通过了 ISO9001 质量体系认证。

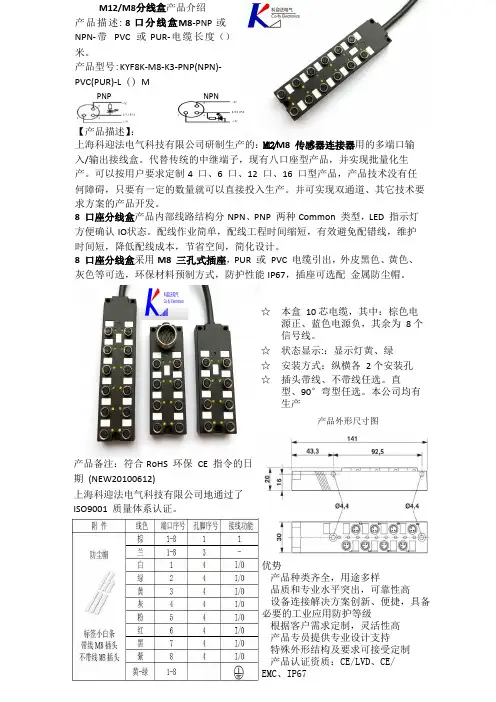

M12/M8分线盒产品介绍产品描述: 8 口分线盒M8-PNP 或NPN-带 PVC 或 PU R -电缆长度（）米。
产品型号:KYF8K-M8-K3-PNP(NPN)-PVC(PUR)-L （）MPNPNPN产品外形尺寸图优势产品种类齐全，用途多样品质和专业水平突出，可靠性高设备连接解决方案创新、便捷，具备必要的工业应用防护等级根据客户需求定制，灵活性高产品专员提供专业设计支持特殊外形结构及要求可接受定制产品认证资质：CE/LVD、CE/EMC、IP67额定电压 DC12～24V 2A I/O 额定电流4A PORT 绝缘阻抗 100MΩ(DC500V) 耐电压 AC500V 1min防护等级IP67 可插接寿命500周期 直接出线直径 8mm 温度范围-20～85℃接触电阻≤8m Ω连接类型：M8X1 接线盒产品材质明示： 污染等级：3接触件材料：铜合金材料接触表面：NIAU 接触件载体材料：AU 夹具本体材料：PVC/PA66 螺圈材料:铜合金 密封材料：环氧树脂多芯线截面积：2X0.75－8X025【注意事项】：1、使用过程注意线路连接可靠，连线方式正确。

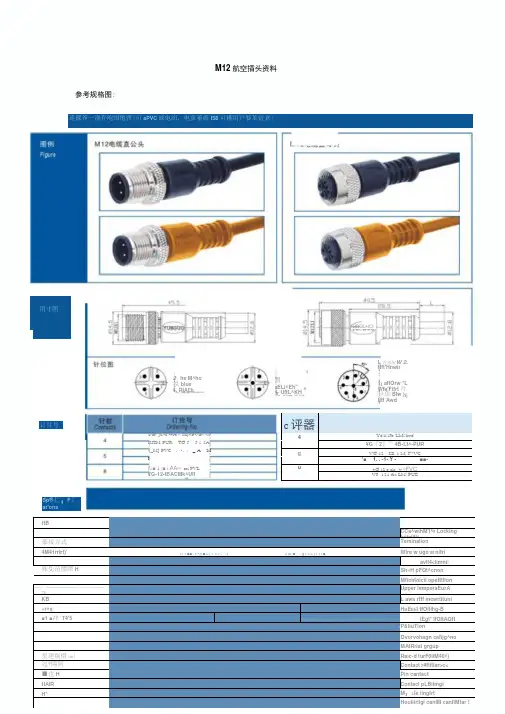

参考规格图:M12航空插头资料连碟养一浇存咆缉亀弭(可aPVC或电织，电鼻董就IS0可榷用户要苯當倉〕nwinp订甘号Sp® 匚；F 匚ar'ons用寸囲2、he M^ho氛blue4. RlA£hYG ]2 I 4A ^M) PVC 心I2HM-PUR ¥G-J J-1-5A-(_M]-PVC '、•、；'_-A - MI-yc■ 1 ;■ i AA-- rri.PVL-VG-12-tBACMk^UflYUBGLHOii.囂aELi^Eh"4- UftL^KHL杠鼻悯W 2.ffft'Hnwir14 aftOrw *LWfe'Fifrt 片旦魚Blw |9]tlft Awdc评器4Yd'ii'iJb-LMi'kvd¥G「2』”4B-Lt^-PURg VG-12-|-SB-1.M|-F*VC'■ 1. . -1- Y - ■■-u vG-i2-r ak-^v -FVCV6- 121-fia LM| PUEttBCCa^wihM'l^r Lockinglyitaiitii 豪接方式■—a 1■Teminalion4M41rrirt)'4 4 . . J - " :■ *■ :,~ ■■Tf 1 ■■ . r <|i ■ L j T C l-，-4J IE ■* , . g I J L } r t i ■Wire w ugo M nifriavll4<limni|殊免苗憫澤H Sh«H pFQt^cnoni ・⑴ A；. 11 占A L ] i 「；11'.Mfichtnicii opefftllon--- ------------------ ——--------*3Upper lemperaEurA KB L awa rtff mcwriituni «r^s H B E EE I tfOltihg-B ■1 ■冲T4'5--------------------------- ----- --- ---------------------------------- -iEgl* IfOltAQft1P&liuTionOvorvohagn cafijg^noMAtRrial grgup 星運削慑I m)Raic-d turF6iiM40^)过*陽阿" 1 1-s Conlact r#ftitiar>c<■也H Pin cantacfttAlR of. I _ ■ ■ 1 ■Conlacl pLBilmgi H*M；L I B iingtrtI ■- r Houiiiriigi canlM canfiMtar !A 型M12连接曲■浇注电!IJR 列（可选PVCaPUR 电电级低度倾色可按用户寮求定做）«<IRW YGKIS 12M!2«tt ： LlttA IL ■袖离);4 SO (4 5$ ) ： Alltt (B-・札);电 fllttt (2. 5. 10. 15) : M ：*; PVC PVC 电 tft ・ PUR PUR 电 H技术參数SpecificationsttB6■ ■方式 ■ ttAscrewConnector Locking system 注■方式MM. 319*fll<soMormoulded^oncabteTeminationMax.0.34mm (WAG22)Max 0 2Smm (WAG24|Wire gaugo in mm Cable o<itle<(mm ) 电flt ・23 5-5<nm iP6&»i?e7ShtH protection> 100 Steckzyi (l«»rv> 100 Stwck^yMerMechanical operation «a •astUpper temperature«■Lowert^mp^rature R^tedVO IU IQSHS«5250V sov aov 电良2500V 1500V aoovRated imo<Hte voltagePollution decree Overvoltage cate^on^ Matenal groupumstt^wan（40€）4A2*R ・《｝ cwnMO©CBOContact retisunc# ■点.H C uZn(M« Mmo/brAM)Pin contact ti 点 UMAu(Gole/gold) Contact platingPGT/PA(UL04H8»M A 1« insert电ftHi 头外売PUH/PVCHou&mgcanle connector尺寸H3Dnwm01, B ft Whit® 2, ・色/B<o ・n x 用色a ・・,4.・ ft-Yellow h M gr•壮叭[ ■订货号针UCcnfacts仃贷号Odnng.NoOrdtrm ・No.4YG-12-L-4A-仁 M)・PVCYG ・12・L ・4A ・(.M)・PUR 5VG-12.L5A-LMJPVCYG-12-L-5A<M).PURtot 订贺号ContactsOrdtnn^NoYG-12-L-4B<M).PVC 4 YG-12-L-4B-仁 M)・PUR (tVG-12-L-5B <M)PVC 9YG-12-L-SB-LM)-PUR1. WftBrown2. fife Whd・3. ■色 Q*WftBrown■ 2M• feSUCA KftGr*yA/B/Dffl■钉按找異列技术参数SpecificationsttB■■方式 «t2A^crewConnector Locking system 4整方式4M.电fll^soklocmotildad^oncableTeminationMax 0.34mm (WAG 22)Max.O 25mm (WAG24)Wiro gaugo in mm Cable outlel(mm ) 电tl ・2…Smm 护第Ok•P6&IP67Sh.fi protection>100 Steck^ykl«<v>100 SteckryMer.Mechanical operation Upper temperatureLowert^mp^rature Ratedvoltage*9«■nx«s 250V eov 10V IN ■冲 iE«S2500V1500V BOOVRated amouite voifage 3PcMIufion decree Ovorvoltaga eat^pona Matonal groupte«amn 龙唱at （409）R ・Z current(4OX2)Contact resitunetMA. ♦+ C uZn«M. umgaau) Pin contact 筑点HHAu(Gol6/gald) Contact platingtt»PBT7PA(UL94HB|M A I O insertpuiflHHiHou tang canle connector0M Figwt尺寸图Drwmg订贺号Ordef>og4/o> ■ ■ 1| — ) || — ”A ■■nnCwxe C* 幕?丿 仃货号 Of 伽百 No44-6 YG ・12・l ・4A ・04 6-8 YG-12-1-4A06 5 4-6YG-12-bSA-04 6-8 VG-12-b5A06 e6-8YG ・12・l ・8A06” ■CortKts I电*K 亶f?Cat 1# W WI IMW )rr 贺号 OrderwNo 44-e YG-12-1-4B-04 6-8 YG-12-I-4B 06 846YG-12-I-5B04 6-B YG-12.I-5B06 e6・8VG.12-1-8B06订货号■』鶉爲 ■禺。
M12航空连接器基础介绍
M12/M8航空连接器最早就用制造业运输业连接处必不可少的组成部分，严格遵守IEC61076-2-101/104标准，现在已经有更多的标准甚至是军标，M12/M8航空连接器的用途广泛，发展至今演变出汽车传动上连接，生产设备防尘专业连接，船舶防水专业用连接，防干扰，屏蔽等多种形式，已经和当今生活的密切相关相辅相成。
M12/M8航空连接器在形态上也演变出多种形态
形态上：有直头，弯头，针型，孔型，公头，母头。
材质上：有注塑，有机加工，冷压，玻璃烧结
用途上：船舶防水，工业防尘防爆，航空抗干扰，带屏蔽，不带屏蔽，水下一百米正常运行，
举个例子：
这款是上海科迎法电气的常规的M12航空连接器产品物料编码，由上图可见M12航空连接器物料编码
KYF代表上海科迎法电气名称
12代表M12航空连接器
J代表针型公头，K代表孔型母头。
ZT代表直头，WT代表弯头。
L口M代表带线长度，NC代表不带线
用户可根据自己的要求来选择屏蔽还是非屏蔽，键位是按照国际标准来划分。
常规产品的芯数和孔数都是2孔3孔4孔5孔6孔8孔12孔17孔和一些根据客户要求特殊定制的产品。
M12航空连接器常规产品的防水等级为IP67，严格按照行业标准来执行，即使在低温环境还是高温环境还是盐碱环境下都能保证产品性能正常。
M12/M8航空连接器用途广泛，性能优越，适用于各种环境
还可以根据客户需求来定制产品。
产品介绍产品名称:M12型传感器防水航空插座，不带电缆，针型孔型，安装螺纹与方式任选，带电缆长度任选，产品芯数：3针3孔、4针4孔、5针5孔、6针6孔、7针7孔、8针8孔、12针12孔。
电线由用户自己焊接.产品结构：连接螺纹M12X1的航空插座，3针3孔、4针4孔、5针5孔、8针8孔、12针12孔的防水连接器，配接电缆长度任选，电缆颜色有黑色、灰色、黄色、橙色等任选。
非屏蔽电缆或屏蔽电缆任选。
防护性能：IP67以上。
产品符合ROHS环保要求，通过CE环保指令认证。

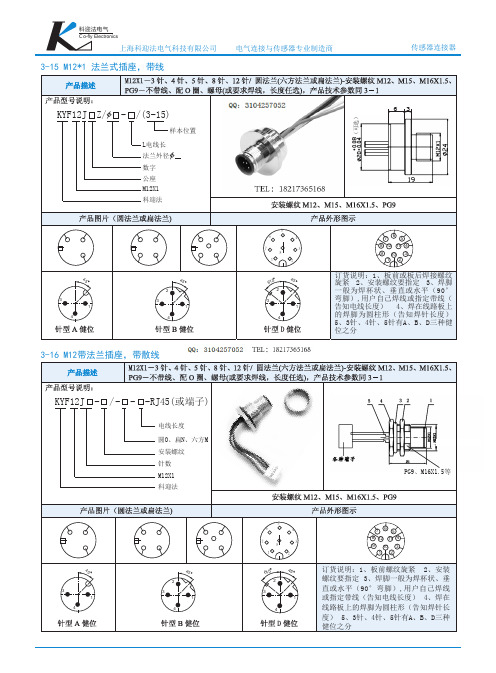

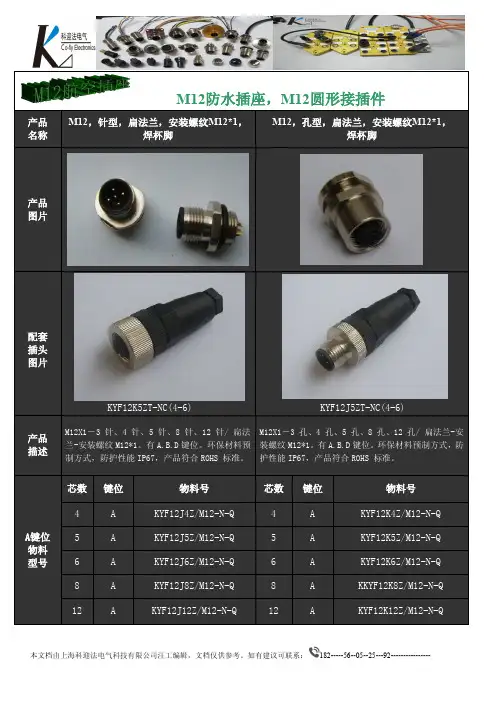

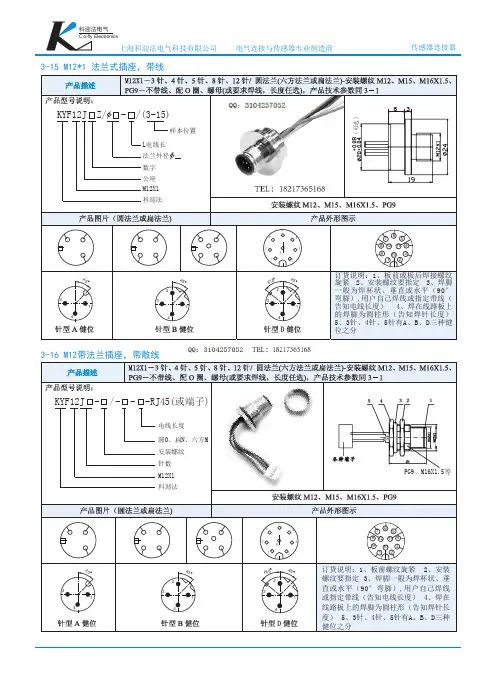

6-1M12X1－针型孔型不带线航空插座，安装螺纹M12X1（多种螺纹可选）,板后旋紧式，3针-12针和3孔-12孔型可选，自焊电缆，IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆),圆法兰与扁法兰可选6-2M12X1－针型不带线航空插座，安装螺纹M12X1（多种螺纹可选）,板后旋紧式，3针-12针型可选，自焊电缆，IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)，圆法兰与扁法兰可选6-3M12X1－孔型不带线航空插座，安装螺纹M12X1（多种螺纹可选）,板后旋紧式，3孔-12孔型可选，可以直接焊接于线路板上，IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)，圆法兰与扁法兰可选6-4M12X1－孔型不带线航空插座，安装螺纹M12X1（多种螺纹可选）,板后旋紧式，3孔-12孔型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)，圆法兰与扁法兰可选6-5M12X1－孔型不带线航空插座，安装螺纹M12X1（多种螺纹可选）,板后旋紧式，3孔-12孔型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)6-6M12X1－针型孔型不带线航空插座，安装螺纹PG9、M16X1.5,M15X1.5等（多种螺纹可选）,板前旋紧式，3孔-12孔和3针－12针型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)，圆法兰与扁法兰可选6-7M12X1－针型孔型不带线航空插座，安装螺纹PG9、M16X1.5,M15X1.5等（多种螺纹可选）,板前旋紧式，3孔-12孔和3针－12针型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)，圆法兰与扁法兰可选6-8M12X1－孔型和针型不带线航空插座，3孔-12孔和3针－12针可选，自焊电缆，也可以直接焊接于线路板上或直接安装于板上,IP67,A编码、B编码、编码，屏蔽电缆或屏蔽电缆)，菱形法兰与圆法兰可选6-9M12X1－孔型和针型不带线航空插座，3孔-12孔和3针－12针可选，自焊电缆，也可以直接焊接于线路板上或直接安装于板上,IP67,A编码、B编码、编码，屏蔽电缆或屏蔽电缆)，菱形法兰与圆法兰可选，外螺纹PG9,M16X1.5,M15X1.5,M16X1等可选6-10M12X1－针型不带线航空插座，3针－12针可选，自焊电缆，也可以直接焊接于线路板上或直接焊接于面板上,IP67,A编码、B编码、编码，屏蔽电缆或屏蔽电缆)6-11M12X1－针型不带线航空插座，不锈钢防爆壳体，加长M12连接螺纹，3针－12针可选，自焊电缆，也可以直接焊接于线路板上或直接安装于板上,IP67,A编码、B编码、编码，屏蔽电缆或屏蔽电缆)，扁法兰与圆法兰可选6-12M12X1－针型不带线航空插座，3针－12针可选，自焊电缆，也可以直接焊接于线路板上或直接安装于板上,IP67,A编码、B编码、编码，屏蔽电缆或屏蔽电缆)，方形法兰安装6-13M12X1－针型孔型不带线插芯和黑色外壳航空插座（外螺纹M12X1），可置于安装螺纹PG9、M16X1.5,M15X1.5等（多种螺纹可选），3孔-12孔和3针－12针型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)6-14M12X1－针型孔型不带线插芯，对接直插型外壳，3孔-12孔和3针－12针型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)6-15M12X1－针型孔型不带线插芯，可置于安装螺纹PG9、M16X1.5,M15X1.5等（多种螺纹可选），3孔-12孔和3针－12针型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)6-16M12X1－针型孔型不带线航空插座弯焊PIN脚，可置于安装螺纹PG9、M16X1.5,M15X1.5等（多种螺纹可选），也可以不带安装螺纹，3孔-12孔和3针－12针型可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)6－17M12X1－针型不带线航空插座弯焊PIN脚，可置于安装螺纹PG9、M16X1.5,M15X1.5等（多种螺纹可选），也可以不带安装螺纹，3针-12针可选，自焊电缆，也可以直接焊接于线路板上,IP67,A编码、B编码、D编码，屏蔽电缆或屏蔽电缆)6－18M12X1－针型不带线航空插座，安装螺纹M20*1.5,可置于安装螺纹PG9、M16X1.5,M15X1.5等（多种螺纹可选），也可以不带安装螺纹，3针-12针可选，自焊电缆，也可以直接焊接于线路板上,IP67,A 编码、B编码、D编码，屏蔽电缆或屏蔽电缆)芯位位置与编码示意图。
M12/M8航空防水连接器，圆形接插件介绍描述：M12/M8 航空防水连接器，圆形接插件，连接螺纹M12*1，针式直头，2 芯－17 芯等。
可以现场自己接线，螺丝压紧式，或焊接式，预装电缆直径标准的是 4－6mm ，还有2－4，6－8mm 可选。
M12/M8航空防水连接器，圆形接插件防护性能IP67。
环保材料组成，产品符合ROHS 标准。
图片外形尺寸图芯位分布与电缆芯线颜色位置描述：M12/M8航空防水连接器，圆形接插件M12X1－口针（公头）－直型－不带电缆.全屏蔽/健位(A B D)电性能参数与防护指标:额定电流：250V(3-4芯）60V （5芯）30V （8-12芯）额定电压：250V(3-4芯）60V （5芯）30V （8-12芯）24V （17芯）冲击电压:：2500V （3-4芯）1500V （5芯）800V （8-17芯）位数：2～17PIN接触电阻：≤8m Ω绝缘电阻≥500M Ω工作温度范围（运行）：－25℃－+85℃防插错编码：A 型、B 型、D 型、X 型、S 型电涌电压类别：Ⅱ污染等级：3防护等级：IP67接触件表面材料：金连接类型：螺纹M12*1旋紧多芯线截面积：0.2、0.25、0.34等电缆外径：φ2－φ8mm 或更大状态显示:：无位数颜色分布：棕黑蓝白灰等机械寿命：大于500周期优势：1.种类齐全，用途多样2.专业水平突出，可靠性高3.设备连接解决方案创新、便捷，具备必要的工业应用防护等级4.根据需求定制，灵活性高5.提供专业设计支持芯数型号以下相应要求并特别说明2针KYF12J2ZT －NC(4-6)预装电缆外径有三种：标准为：不带指标灯4－6mm、6-8mm标准为A编码特种为B编码、D编码、X 型、S型2－8芯为螺丝压紧式、焊接型6、12、17芯为焊接型要求：电缆尾端或浸锡、或配RJ45接头、或配各种接头、热缩管封等支持总线系统：ProfuBUS、DdeviceNet、EtherCAT、EtherNET、EtherNET/IP、ProfiNET、Intbus、CANopen、CAN等工业自动化现场总线通信.3针KYF12J3ZT－NC(4-6) 4针KYF12J4ZT－NC(4-6) 5针KYF12J5ZT－NC(4-6) 6针KYF12J6ZT－NC(4-6) 8针KYF12J8ZT－NC(4-6)12针KYF12J12ZT－NC(4-6)17针KYF12J17ZT－NC(4-6)针型A健位针型B健位针型D 包装：1PCS适宜量整件包装重量：外观：无明显受伤，无受潮变色。

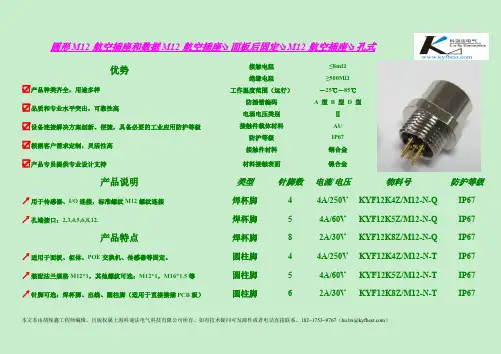

M12面板插座基础介绍简介：↗M12面板插座介绍M12*1。
有A.B.D 键位。
↗环保材料预制方式，防护性能IP67，产品符合R OHS 标准。
特点：1:产品种类齐全，用途多样2:品质和专业水平突出，可靠性高3:设备连接解决方案创新、便捷，具备必要的工业应用防护等级 4:根据客户需求定制，灵活性高5:产品专员提供专业设计支持M12面板插座，现已被用在很多领域，已经和生活密切相关，航空抗干扰，船舶防水，工业防尘防爆，特殊环境下的耐低温，耐高温，耐盐碱环境中，深水100米以下，也能正常使用。
M12面板插座，按照严格的严格遵守IEC61076-2-101/104标准，现在已经有更多的标准甚至是军标。
上海科迎法电气科技有限公司，成立于2009年4月，位于上海市松江高科技工业园涞寅路1881号（距离上海虹桥机场公有15分钟的车程）。
公司的管理团队拥有科学精益的管理经验，资深的技术团队拥有丰富电气连接与传感器产品开发、生产工艺技术。
公司现有：I/O 产品事业部、传感器产品部新能源 汽车产品事业部、技术质量部、 市场营销部和行政部。
所有产品全球销售，对所有产品承诺质量保证。
公司专业、专注于防水连接器、传感器连接器、特种插座等电气可靠连接产品、I/O 总线模块、转换器、汽车水箱传感 器、新能源汽车线束、工业自动化等产品的研发、生产、营销、服务的高新科技型企业。
本系列已通过欧盟CE 环保指令认证。
公司通过了ISO9001质量体系认证。
电性能参数与防护指标:额定电流：4A额定电压：60V(测量电压125V,250V)冲击电压:：2500V位 数：2 针、3 针、4 针接触电阻：≤3mΩ绝缘电阻≥500MΩ工作温度范围（运行）：－25℃～85℃防插错编码：标准分布电涌电压类别：Ⅱ污染等级：3防护等级：IP67接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU夹具本体材料：PVC/PA66螺圈材料:铜合金密封材料：丁晴橡胶连接类型：螺纹 M8X1多芯线截面积：最大1mm2 等预焊接电线：20#、22#、24#等状态显示:：无位数颜色分布：棕黑蓝白（参考）机械寿命：大于 500 周期上海科迎法电气科技有限公司，经过十年的努力，实现了螺纹接口，M12连接器与插座、M8连接器和插座的批量生产，创新地研发了耐高温高密封的插座产品。
航空插头安全参数1：绝缘电阻绝缘电阻是指在航空插头的绝缘部分施加电压，从而使绝缘部分的表面内或表面上产生漏电流而呈现出的电阻值。
它主要受绝缘材料，温度，湿度，污损等因素的影响。
航空插头样本上提供的绝缘电阻值一般都是在标准大气条件下的指标值，在某些环境条件下，绝缘电阻值会有不用程度的下降。
另外要注意绝缘电阻的试验电压值。
根据绝缘电阻（MΩ）=加在绝缘体上的电压（V）/泄漏电流（μA）施加不同的电压，就有不用的结果。
在航空插头的试验中，施加的电压一般有10V，100V，500V三档。
2：耐压耐压就是接触对的相互绝缘部分之间或绝缘部分与接地之间，在规定时间内所能承受的比额定电压更高而不产生击穿现象的临界电压。
它主要受接触对间距和爬电距离和几何形状，绝缘体材料以及环境温度和湿度，大气压力的影响。
3：燃烧性任何航空插头在工作时都离不开电流，这就存在起火的危险性。
因此对航空插头不仅要求能防止引燃，还要求在一旦引燃和起火时，能在短时间内自灭。
在选用时要注意选择采用阻燃型，自熄性绝缘材料的航空插头。
4：机械参数航空插头中接触压力是一个重要指标，它直接影响到接触电阻的大小和接触对的磨损量。
在大多数结构中，直接测量接触压力是相当困难的。
因此，往往通过单脚分离力来间接测算接触压力。
对于圆形针孔接触对，通常是用有规定重量砝码的标准插针来检验阴接触件夹持砝码的能力，一般其标准插针的直径是阳接触件直径的下限取－5μm。
总分离力一般是单脚分离力上线之和的两倍。
总分离力超过50N时，用人工插拔已经相当困难了。
当然，对一些测试设备或某些特殊要求的场合，可选用零插拔力航空插头，自动脱落航空插头等等。
5：机械寿命航空插头的机械寿命是指插拔寿命，通常规定为500～1000次。
在达到此规定的机械寿命时，航空插头的接触电阻，绝缘电阻和耐压等指标不应超过规定的值。
严格的说，现在的机械寿命是一种模糊的概念。
机械寿命应该与时间有一定的关系，10年用完500次与1年用完500次，显然其情况是不一样的。
