航空插头接线2012.1.5

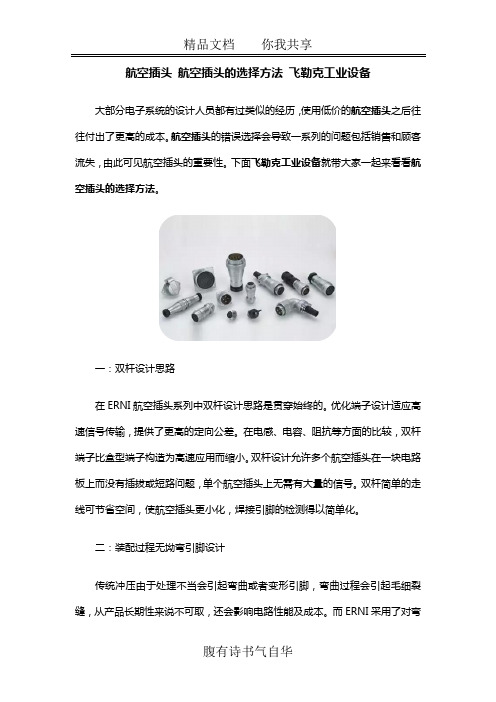

航空插头航空插头的选择方法飞勒克工业设备大部分电子系统的设计人员都有过类似的经历，使用低价的航空插头之后往往付出了更高的成本。

航空插头的错误选择会导致一系列的问题包括销售和顾客流失，由此可见航空插头的重要性。

下面飞勒克工业设备就带大家一起来看看航空插头的选择方法。

一：双杆设计思路在ERNI航空插头系列中双杆设计思路是贯穿始终的。

优化端子设计适应高速信号传输，提供了更高的定向公差。

在电感、电容、阻抗等方面的比较，双杆端子比盒型端子构造为高速应用而缩小。

双杆设计允许多个航空插头在一块电路板上而没有插拔或短路问题，单个航空插头上无需有大量的信号。

双杆简单的走线可节省空间，使航空插头更小化，焊接引脚的检测得以简单化。

二：装配过程无坳弯引脚设计传统冲压由于处理不当会引起弯曲或者变形引脚，弯曲过程会引起毛细裂缝，从产品长期性来说不可取，还会影响电路性能及成本。

而ERNI采用了对弯角的直接冲压，冲压端子可避免弯曲过程引起的毛细裂缝，确保了完整的机电连接。

表贴引脚共面性检测确保电路板装配过程的可靠性，确保了良好的焊接，提高产品优良率、降低了成本。

并提高直角航空插头的牢固性，防止航空插头由于操作不当而遭损坏，特别适合于喷墨打印机控制器、InterfaceModule模块界面等。

三：高保持力的表面贴设计四：坚固性设计要确定航空插头的牢靠性，同时允许使用平块压接工具，极板固定在外壳上以提高坚固性，达到更好的制造过程、提高产量。

用一个词来概括就是“坚如磐石”。

具体应用例如正电子发射断层扫描仪、铁路汽车的嵌入式系统等。

五：高电流、小间距设计随着汽车电子、消费电子小型化的要求，需要考虑高电流、小间距的设计理念。

六：先进的锁扣设计ERNI采用双重锁扣设计满足不同需求，正向锁扣为强力震动应用设计，它非常适用于汽车和地铁应用，磨擦锁扣是为了一般震动应用设计的。

双重锁扣双重安全保险，确保了可靠的连接，而且现场拆卸、维修、更换线缆不需要特殊工具，适合应用于监控仪、LED车灯等设计。

航空插头的2大分类方法航空插头是航空电子设备中的重要组成部分，用于连接电源和设备，以传输电能和信号。

根据插头的设计和应用方式，航空插头可以分为以下两大分类方法。

一、连接方式分类：1.针插式连接方式：针插式航空插头是使用针状导线与插头内的插座进行直接连接的插头类型。

它具有较小的体积和重量，适用于对空间要求较高的应用场合。

针插式航空插头常见的连接方式有直插和弯插两种。

-直插连接方式：直插连接方式是指插座和插头直接对齐进行插拔连接的方式。

其中，插座上的导体为插针形状，插头上有对应的插槽可以与插座配对连接。

直插连接方式简单可靠，适用于密集插拔和高频插拔场合。

-弯插连接方式：弯插连接方式是指插座和插头相对摆放一定角度进行插拔连接的方式。

与直插连接方式相比，弯插能够提供更大的插拔角度范围，适用于连接密度较高和位置限制较多的应用场合。

2.卡扣式连接方式：卡扣式航空插头是使用卡扣机构将插座和插头牢固连接在一起的插头类型。

它具有插拔方便、锁定可靠的特点，适用于对振动和冲击环境要求较高的场合。

卡扣式航空插头常见的连接方式有螺旋卡扣和快速卡扣两种。

-螺旋卡扣连接方式：螺旋卡扣连接方式是指插座和插头上各自装有相互配对的螺旋卡扣，通过旋转卡扣使插座和插头牢固连接在一起。

螺旋卡扣连接方式能够提供更大的连接力和密封性，适用于恶劣环境条件和高负载应用。

-快速卡扣连接方式：快速卡扣连接方式是指插座和插头上各自装有相互配对的快速卡扣，通过一键式操作即可迅速连接和断开。

快速卡扣连接方式适用于需要频繁插拔和快速连接的场合，具有高效和便捷的特点。

二、电气性能分类：1.低频航空插头：低频航空插头适用于频率低于500赫兹的电气信号传输。

低频航空插头通常由多个引脚组成，用于传输多路电气信号，如音频、视频、数据等。

低频航空插头的连接方式可以是针插式或卡扣式，根据实际应用需求进行选择。

2.高频航空插头：高频航空插头适用于频率在500赫兹以上的电气信号传输。

多芯航空插头焊接方法-回复多芯航空插头焊接方法是航空电子领域中常用的电连接方式。

该插头由多个金属芯线组成，每个芯线负责传输不同的电信号或电源。

正确认识和掌握焊接方法对确保连接质量和可靠性至关重要。

在本文中，将一步一步介绍多芯航空插头的焊接方法。

第一步：准备工作在开始焊接之前，需要准备好合适的工具和材料，以确保焊接过程的顺利进行。

首先，需要准备一支合适的焊接铁和焊接锡丝。

焊接铁的功率应根据电源电压和焊接材料的特性进行选择，常见的功率范围为30W～60W。

焊接锡丝应选择符合航空电子标准要求的高品质锡丝。

此外，还需要备好焊接剂、清洁剂、酒精棉片、吸烟器等工具和材料。

第二步：准备插头在开始焊接之前，需要对插头进行一些准备工作。

首先，应对插头进行外观检查，确保插头没有明显的损坏或变形。

然后，按照插头接口上的标识，识别出各个芯线对应的引脚。

可以使用万用表等测试设备对芯线的连通性进行验证。

最后，对插头进行清洁，可以使用酒精棉片擦拭插头接口，确保焊接区域的清洁度。

第三步：焊接前的处理在进行实际的焊接之前，需要对插头进行焊接前的处理。

首先，应通过酒精棉片将插头接口进行清洁，以去除可能存在的杂质或污垢。

然后，可以使用焊接剂涂抹在焊接区域上，以提高焊接的可靠性和电气传导性。

第四步：焊接芯线在插头的各个引脚上，焊接对应的芯线。

首先，使用焊接铁预热焊接区域，为焊接提供适当的温度。

然后，将焊接锡丝稍微融化，并涂抹在芯线的端部。

接着，将融化的焊锡与相应的引脚接触，稍微抵住一段时间，以确保焊点的牢固性和稳定性。

最后，迅速移开焊接铁，观察焊点的外形和质量。

焊点应该呈现均匀的圆形，与引脚紧密连接，没有冷焊、短路或焊接不良的情况。

第五步：焊接完成后的处理在焊接完成后，需要对焊接区域进行一些处理，以确保焊接的质量和可靠性。

首先，应使用吸烟器或风扇将焊接区域的烟雾或燃烧残留物清除干净。

然后，可以使用清洁剂擦拭焊接区域，以去除焊接剂和焊锡的残留物。

12：潮湿
相对湿度大于 80% ，是引起电击穿的要原因。潮湿环境引起水蒸气在绝缘体表面的吸收和扩散，容易使绝缘 电阻降低到 MΩ 级以下，长期处在高湿环境下，会引起物理变形，分解、逸出生成物，产生呼吸效应及电解、腐蚀 和裂纹。特别是在设备外部的电连接器，常常要考虑潮湿、水渗和污染的环境条件，这种情况下应选用密封航空插 头。对于水密、尘密型电连接器一般采用 GB4208 的外壳防护等级来表示。
航空插头有不同的分类方法。按照频率分，有高频航空插头和低频航 空插头；按照外形分有圆形连接器，按照用途分：机柜用航空插头，
5 芯航空插头
音响设备用航空插头，电源航空插头，特殊用途航空插头等等。下面 主要论述低频航空插头（频率为 3MHZ 以下）的选择方法。安全参数编
辑
1：绝缘电阻 绝缘电阻是指在航空插头的绝缘部分施加电压，从而使绝缘部分的表面内或表面上产生漏电流而呈现出的电阻 值。它主要受绝缘材料，温度，湿度，污损等因素的影响。航空插头样本上提供的绝缘电阻值一般都是在标准大气 条件下的指标值，在某些环境条件下，绝缘电阻值会有不用程度的下降。另外要注意绝缘电阻的试验电压值。根据 绝缘电阻（MΩ ）=加在绝缘体上的电压（V ）/泄漏电流（μA ）施加不同的电压，就有不用的结果。在航空插头 的试验中，施加的电压一般有 10V ，100V ，500V 三档。
5 芯航空插头
5μm 。总分离力一般是单脚分离力上线之和的两倍。总分离力超过 50N 时，用人工插拔已经相当困难了。当然， 对一些测试设备或某些特殊要求的场合，可选用零插拔力航空插头，自动脱落航空插头等等。
KYF5/8K2WT-L5M-G
5：机械寿命 航空插头的机械寿命是指插拔寿命，通常规定为 500 ～1000 次。在达到此规定的机械寿命时，航空插头的接 触电阻，绝缘电阻和耐压等指标不应超过规定的值。严格的说，机械寿命是一种模糊的概念。机械寿命应该与时间 有一定的关系，10 年用完 500 次与 1 年用完 500 次，显然其情况是不一样的。只不过还没有一种更经济，更科 学的方法来衡量。 6：接触对数目和针孔性 首选可根据电路的需要来选择接触对的数目，同时要考虑电连接器的体积和总分离力的大小。接触对数目多， 当然其体积就大，总分离力相对也大。在某些可靠性要求高、而体积又允许的情况下，可采用两对接触对并联的方 法来提高连接的可靠性。 航空插头的插头、插座中，插针（阳接触件）和插孔（阴接触件）一般都能互换装配。实际使用时，可根据插 头和插座两端的带电情况来选择。如插座需常带电，可选择装插孔的插座，因为装插孔的插座，其带电接触件埋在 绝缘体中，人体不易触摸到带电接触件，相对来说比较安全。 7：振动、冲击、碰撞 主要考虑航空插头在规定频率和加速度条件下振动、冲击、碰撞时的接触对的电连续性。接触对在此动态应力 情况下会发生瞬时断路的现象。规定的瞬断时间一般有 1μs 、10μs 、100μs 、1ms 和 10ms 。要注意的是如何 判断接触对发生瞬断故障一般认为，当闭合接触对（触点）两端电压降超过电源电动势的 50% 时，可判定闭合接 触对（触点）发生故障。也就是说判断是否发生瞬断有两个条件：持续时间和电压降，两者缺一不可。 8：连接方式 航空插头一般由插头和插座组成，其中插头也称自由端航空插头，插座也称固定航空插头。通过插头、插座和 插合和分离来实现电路的连接和断开，因此就产生了插头和插座的各种连接方式。对圆形航空插头来说，主要有螺 纹式连接，卡口式连接和弹子式连接三种方式。其中螺纹式连接最常见，它具有加工工艺简单、制造成本低、适用 范围广等优点，但连接速度较慢不适宜于需频繁插拔和快速接连的场合。卡口式连接由于其三条卡口槽的导程较长，

D-KYF12J4WT-L2M.PROFINET.GN-RJ45
√防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √电缆规格：PROFINET 绿色 √锁紧螺母：黄铜镀镍 √防插错表面：D-Coding
D-KYF12K4Z.PG9-L2M.PROF8ZT-L2M.CAT6E.GN-KYF12J8WT.2X
√防护等级：IP67 √电流等级：1.5A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √电缆规格：CAT6E 绿色 (颜色可选） √锁紧螺母：黄铜镀镍 √防插错表面：X-Coding
√防护等级：IP67 √电流等级：1.5A √电压等级：30V √接线方式：螺丝压紧/焊接 √芯数：8 针 黄铜镀金 √电缆规格：CAT6E 绿色 (颜色可选） √锁紧螺母：黄铜镀镍 √防插错表面：X-Coding
以太网预制一体 M12 航空插头 4 芯 D-Code
D-KYF12J4ZT-L2M.PROFINET.GN √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √电缆规格：PROFINET 绿色 √锁紧螺母：黄铜镀镍 √防插错表面：D-Coding D-KYF12K4ZT-L2M.PROFINET.GN √防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √电缆规格：PROFINET 绿色 √锁紧螺母：黄铜镀镍 √防插错表面：D-Coding
RJ45-L2M.PROFINET.GN-RJ45
√防护等级：IP67 √电流等级：4A √电压等级：250V √接线方式：螺丝压紧/焊接 √芯数：4 针 黄铜镀金 √电缆规格：CAT6E 绿色 (颜色可选） √锁紧螺母：黄铜镀镍 √防插错表面：D-Coding √开孔尺寸:直径 15.3mm

什么叫航空插头航空插头是连接电气线路的机电元件。

因此航空插头自身的电气参数是选择航空插头首先要考虑的问题。

正确选择和使用航空插头是保证电路可靠性的一个重要方面。

航空插头也可称插头座，广泛应用于各种电气线路中，起着连接或断开电路的作用。

提高航空插头的可靠性首先是制造厂的责任。

但由于航空插头的种类繁多，应用范围广泛，因此，正确选择航空插头也是提高航空插头可靠性的一个重要方面。

只有通过制造者和使用者双方共同努力，才能最大限度的发挥航空插头应有的功能。

航空插头有不同的分类方法。

按照频率分，有高频航空插头和低频航空插头；按照外形分有圆形连接器，按照用途分：机柜用航空插头，音响设备用航空插头，电源航空插头，特殊用途航空插头等等。

下面主要论述低频航空插头（频率为3MHZ以下）的选择方法。

2参数要求航空插头是连接电气线路的机电元件。

因此航空插头自身的电气参数是选择航空插头首先要考虑的问题。

1：额定电压额定电压又称工作电压，它主要取决于航空插头所使用的绝缘材料，接触对之间的间距大小。

某些元件或装置在低于其额定电压时，可能不能完成其应有的功能。

航空插头的额定电压事实上应理解为生产厂推荐的最高工作电压。

原则上说，航空插头在低于额定电压下都能正常工作。

笔者倾向于根据航空插头的耐压（抗电强度）指标，按照使用环境，安全等级要求来合理选用额定电压。

也就是说，相同的耐压指标，根据不同的使用环境和安全要求，可使用到不同的最高工作电压。

这也比较符合客观使用情况。

2：额定电流额定电流又称工作电流。

同额定电压一样，在低于额定电流情况下，航空插头一般都能正常工作。

在航空插头的设计过程中，是通过对航空插头的热设计来满足额定电流要求的，因为在接触对有电流流过时，由于存在导体电阻和接触电阻，接触对将会发热。

当其发热超过一定极限时，将破坏航空插头的绝缘和形成接触对表面镀层的软化，造成故障。

因此，要限制额定电流，事实上要限制航空插头内部的温升不超过设计的规定值。

AC380V供电客车空调机组采用的航空插头 具有体积小、结构紧凑、线组多、拆卸方 便等优点，但绝缘块各插线孔之间距离较 短（仅有2～3mm），现场调研发现当配线 插入插线孔后，线头处部分线芯外露，且 两线芯之间气隙、爬电距离较短。当航空 插头内空气潮湿时或绝缘块绝缘值降低， 极易造成线芯间爬电、拉弧，航空插头烧 损。
航空插头烧损后的应急处理
1.经对航插分解检查，准确判断为航空插头 烧损。
2.对故障航插进行逐个接线分解，并对相应 接线进行短接，使空调机组主电路和控制 电路各线接通。
3.为防止线路错接，在处理过程中要分解一 根线短接一根线，并标注线号，防止错接 。
KLD40系列车空调机组联接器XS1插 头
硬卧只有一套机组，航插位于配电室门前顶盖内蒸发器的下侧 方，一部分车型的航插位于乘务室顶盖内或厕因有以下几点
1.航空插头安装松动，插针虚接打火短路；2.机组 冷凝水排水孔堵塞或滤网清洗不及时，造成机组 内积蓄大量冷凝水或蒸发器结冰融化并顺线路倒 流入航空插头内；3.空调机组频繁启动、插针有 氧化时阻值增大导致发热；4.电机缺相运行；5.各 电机过载或配线接地短路；6.航插绝缘块及插针 上存在清洗液残留物、积尘、氧化物，并吸收潮 湿空气，导致航插插针间绝缘下降导通短路；7. 航空插头质量因素。
由于经验不足，加之水平有限，难免 有不足之处，敬请批评指正。
谢谢！
13
为20蕊插头。 是空调机组主电路接线插头，主要有空调
压缩机、通风机、冷凝风机等电机三相电 源接线。
KLD40系列车空调机组联接器插头编号图
压缩机1
强风
冷凝风机1
冷凝风机2
压缩机2
KLD40系列车空调机组联接器XS2插 头

多芯航空插头焊接方法-回复当涉及焊接多芯航空插头时，确保正确的焊接方法至关重要。

多芯航空插头通常具有多个引脚或连接器，需要特殊的注意和技巧来确保焊接质量和连接稳固。

以下是焊接多芯航空插头的详细步骤：步骤一：准备工作在开始焊接之前，准备工作至关重要。

你将需要以下工具和材料：1. 多芯航空插头2. 适当的焊丝3. 高质量的焊接铁4. 镊子或第三手工具5. 酒精或清洁溶剂6. 麻布或棉花棒7. 鼓风机或通风设备（可选）确保工作区域清洁，并避免有任何可能造成干扰或危险的物品。

同时，确保你使用的焊接工具和材料是符合标准的，以确保安全和有效的焊接过程。

步骤二：准备多芯航空插头在开始焊接之前，仔细检查多芯航空插头的引脚和连接器。

确保引脚干净且没有氧化物或污垢。

可以使用酒精或清洁溶剂擦拭引脚，确保表面干净。

步骤三：准备焊接铁接下来，确保焊接铁已经预热至适当的温度。

根据焊接丝的类型和多芯航空插头的材质，调整焊接铁的温度以确保良好的焊接效果。

一般来说，航空插头使用的焊接温度较高，但也要注意不要过热，以免损坏连接器。

步骤四：焊接引脚使用镊子或第三手工具将多芯航空插头固定在工作台上，以确保稳定的焊接过程。

然后，将预热的焊接铁轻轻接触到引脚和焊接点上，等待片刻让热量传导，然后加入适量的焊丝。

确保焊丝均匀地覆盖引脚和焊接点，形成坚固的连接。

步骤五：检查和清理焊接完成后，使用麻布或棉花棒蘸取酒精或清洁溶剂，轻轻擦拭焊接处，确保清除任何焊剂残留物或杂质。

检查焊接点是否均匀、稳固，并且没有冷焊或异常现象。

若有必要，使用鼓风机或通风设备排除焊接过程中产生的烟雾或气味。

步骤六：测试连接最后，进行连接测试以确保焊接质量。

使用适当的测试设备或工具检查多芯航空插头的连接性能，包括传输信号或电流的可靠性。

确保连接稳固且符合预期要求。

通过按照以上步骤进行多芯航空插头的焊接，可以确保连接质量和可靠性。

然而，务必在进行任何焊接操作之前，详细阅读并遵守生产商提供的焊接说明和安全建议。

ABCD
在维护和保养过程中，应 注意检查航空插头的接触 是否良好、螺丝是否松动 等问题。
在保养过程中，应注意避 免使用不当的维护工具和 材料，以免对航空插头造 成损坏。
THANK YOU
《怎样使用航空插头》ppt 课件
contents
目录
• 航空插头简介 • 航空插头的使用方法 • 航空插头的常见问题及解决方案 • 航空插头的发展趋势和未来展望 • 总结
01
航空插头简介
航空插头的定义
航空插头是一种连接器，主要用于航 空、航天、军事等领域，用于连接和 传输信号、电源和数据等。
它具有高可靠性、高耐压、高密封、 高传输性能等特点，能够保证在复杂 环境下稳定可靠地工作。
03
定期对航空插头进行检查和维护，及时发 现和处理问题，确保其性能和安全。
04
在使用过程中，应注意航空插头的温度和 异常声音，及时发现和处理问题。
加强航空插头的维护和保养
定期对航空插头进行清洁 和维护，保持其外观和性 能的完好。
对于长期不使用的航空插 头，应定期进行通电检查 ，避免因长期不用导致的 性能下降。
02
航空插头的使用方法
航空插头的选择
总结词
选择合适的航空插头是使用过程中的重 要环节，需要根据实际需求和规格进行 挑选。
VS
详细描述
在选择航空插头时，需要考虑其电气性能 、机械性能、环境适应性以及尺寸规格等 因素。例如，需要确认插头和插座的额定 电压和电流是否符合使用要求，机械寿命 和环境温度是否满足特定应用场景等。
航空插头的作用
航空插头是航空器、航天器和军事装 备中不可或缺的组成部分，它能够实 现设备之间的快速、安全和可靠的连 接。
它能够保证在恶劣环境下设备的正常 工作，提高设备的可靠性和安全性。

M12金属航空插头
M12金属航空插头是M12连接器系列里的一个种类，是一种能够进行信号和电流传输连接到的电子元器件。

M12金属航空插头，带屏蔽作用。

在现代电气电子设备中，元器件的密度以及它们之间相关功能的日益增加，对电磁干扰提出了严格的限制。

所以M12
金属航空插头采用金属壳体封闭起来，以阻止内部电磁能辐射或受到外界电磁场的干扰。

M12金属航空插头的连接方式为M12*1螺钉接线，可以选择4、5、8芯，4、5、8针，出线口可以选择4-6mm、6-8mm，工作温度-25C°~+85C°，触点、针材质为CuZn，触点表面材质为Au，插头外壳为铸锌镀镍，此款插头做
工极为精致，是M12连接器系列里外观最精美的一个产品。

此款M12金属航空插头优点：1、带屏蔽作用，能有效的阻止内部电磁能辐射或受到外界电磁场的干扰；2、防水性能好、方便用户现场接线、高效快速连接，节省时间，性价比较高。

4针M12金属连接器图：
4芯M12金属连接器图
技术参数图：。

航空插头安全参数1：绝缘电阻绝缘电阻是指在航空插头的绝缘部分施加电压，从而使绝缘部分的表面内或表面上产生漏电流而呈现出的电阻值。

它主要受绝缘材料，温度，湿度，污损等因素的影响。

航空插头样本上提供的绝缘电阻值一般都是在标准大气条件下的指标值，在某些环境条件下，绝缘电阻值会有不用程度的下降。

另外要注意绝缘电阻的试验电压值。

根据绝缘电阻（MΩ）=加在绝缘体上的电压（V）/泄漏电流（μA）施加不同的电压，就有不用的结果。

在航空插头的试验中，施加的电压一般有10V，100V，500V三档。

2：耐压耐压就是接触对的相互绝缘部分之间或绝缘部分与接地之间，在规定时间内所能承受的比额定电压更高而不产生击穿现象的临界电压。

它主要受接触对间距和爬电距离和几何形状，绝缘体材料以及环境温度和湿度，大气压力的影响。

3：燃烧性任何航空插头在工作时都离不开电流，这就存在起火的危险性。

因此对航空插头不仅要求能防止引燃，还要求在一旦引燃和起火时，能在短时间内自灭。

在选用时要注意选择采用阻燃型，自熄性绝缘材料的航空插头。

4：机械参数航空插头中接触压力是一个重要指标，它直接影响到接触电阻的大小和接触对的磨损量。

在大多数结构中，直接测量接触压力是相当困难的。

因此，往往通过单脚分离力来间接测算接触压力。

对于圆形针孔接触对，通常是用有规定重量砝码的标准插针来检验阴接触件夹持砝码的能力，一般其标准插针的直径是阳接触件直径的下限取－5μm。

总分离力一般是单脚分离力上线之和的两倍。

总分离力超过50N时，用人工插拔已经相当困难了。

当然，对一些测试设备或某些特殊要求的场合，可选用零插拔力航空插头，自动脱落航空插头等等。

5：机械寿命航空插头的机械寿命是指插拔寿命，通常规定为500～1000次。

在达到此规定的机械寿命时，航空插头的接触电阻，绝缘电阻和耐压等指标不应超过规定的值。

严格的说，现在的机械寿命是一种模糊的概念。

机械寿命应该与时间有一定的关系，10年用完500次与1年用完500次，显然其情况是不一样的。

航空插头焊线方法和标准航空插头是飞机电气系统中重要的连接部件，其质量的好坏直接影响着飞机的安全性能。

为了确保航空插头的可靠性，除了要选用优质的插头材料和零部件，还要严格按照焊接标准进行焊接，保证焊接质量符合要求。

本文将介绍航空插头的焊接方法和标准，以期提高航空插头的可靠性和安全性。

一、航空插头的焊接方法航空插头的焊接方法主要有手工焊接和自动化焊接两种。

手工焊接是指通过人工操作焊接设备进行焊接的方法，其优点是适用范围广、灵活性高，可以满足各种不同形状和尺寸的插头的焊接需求。

手工焊接的缺点是生产效率低、人工成本高、焊接质量易受到人为因素的影响等。

因此，在航空工业中，手工焊接主要用于少量、复杂或大尺寸的插头焊接。

自动化焊接是指通过自动化设备进行焊接的方法，其优点是生产效率高、焊接质量稳定、可重复性好、人工成本低等。

自动化焊接的缺点是设备投资和维护成本高、适用范围相对狭窄等。

因此，在航空工业中，自动化焊接主要用于大批量、尺寸较小、形状规则的插头焊接。

二、航空插头的焊接标准航空插头的焊接标准主要包括以下几个方面：1.焊接材料的选择航空插头的焊接材料应选用符合相关国际标准的合金材料，如AWS A5.10、AWS A5.14、AWS A5.16等。

同时，要根据插头的使用环境和要求，选择合适的焊接材料，如高温、低温、耐腐蚀等特殊环境下需选用相应的材料。

2.焊接工艺的选择航空插头的焊接工艺应根据插头的材料、形状、尺寸和使用环境等因素进行选择，确保焊接质量符合要求。

一般常用的焊接工艺有TIG焊、MIG/MAG焊、电弧焊等。

3.焊接参数的控制航空插头的焊接参数包括焊接电流、电压、焊接速度、焊接角度等，这些参数的控制直接影响着焊接质量。

因此，在焊接过程中，要严格按照焊接工艺要求进行参数控制，确保焊接质量符合要求。

4.焊接质量的检测航空插头的焊接质量检测是确保焊接质量符合要求的重要手段。

一般常用的焊接质量检测方法有目视检测、X射线检测、超声波检测等。

连接器(CONNECTOR)简介机务在线注册程式前言CONNECTOR,中文名称连接器或者又直接称为插头(这个称呼其实不够准确)，不仅广泛应用于航空业，在其他领域的应用也是非常的普遍。

本文仅介绍航空业中应用较为广泛的连接器，且由于航空业所用的连接器家族群庞大，难以一一介绍，本文只对常见的连接器做了简单的介绍，以期能让新学员对连接器有个粗浅的了解。

由于水平有限，文中必然存在诸多不足之处，还请各位指正。

电气连接器的历史最初的圆形连接器可追溯到1925年的电影工业。

当时摄影棚的灯光照明要求其供电电路不能轻易脱开，从而使得Robert Cannon(ITT CANNON的创始人)在1925年开发出首款M系列的机械联结连接器(分为插头插座)以迎合当时的市场需求。

此外，早期的连接器还有P（上个世纪20年代后期出现，用于有声电影工业）系列以及F（用于战斗机）系列。

在航空连接器方面，其鼻祖应该是1939年出现的MIL-C-5015(至今仍可见到其身影)。

后期出现的MIL-C-26500则主要用于BOEING飞机，也是我们日常工作中接触到最多的连接器之一。

四种典型的连接器类型圆形和圆柱形连接器矩形连接器同轴电缆连接器终端片和接线片航空电气连接器(AEROSPACE ELECTRONICS CONNECTOR) 1. 连接器分为插头(PLUG)和插座(RECEPTACLE)：常见航空电气插头常见航空电气插座常见连接器图例(以DMC产品为例)MIL-C-26500圆形，卡口联结或者螺纹联结，前端开锁退针MIL-C-26482Series 1圆形，卡口联结，前端开锁退针MIL-C-26482Series 2圆形，卡口联结，前端开锁退针MIL-C-24308微型方形接口，用于设备架，后端开锁退针MIL-C-81659Series 1方形，前端开锁退针MIL-C-81659Series 2 (ARINC)方形，后端开锁退针MIL-C-83723圆形，卡口联结或者螺纹联结，后端开锁退针MIL-C-5015Series 3400圆形，螺纹联结，前端开锁退针MIL-STD-1549公共终端系统2. 连接器的几种常见联结方式卡口联结式Bayonet Coupled Connectors：驾驶舱、设备舱、客舱螺纹联结式Thread Coupled Connectors：轮舱、垂尾、前安定面舱螺杆联结式Screw Coupled Connectors：737-NG设备架快卸联结式Raychem MTCPQ Quick Disconnect Connectors：737-NG设备架光纤快卸联结式Raychem MTCTQ Fiber Optic Connectors：光纤3. 连接器(CONNECTOR)附件线缆支撑组件：左图为常见的线夹(CABLE CLAMP)，用来支撑插头或者插座上的导线或者电缆，防止线缆交叉纠结，消除施加在线缆上的应力。

多芯航空插头焊接方法
多芯航空插头焊接方法主要有以下三种：
1. 手工焊接法：需要使用手工焊接设备，将插头和电缆的焊点进行手工焊接。

这种方法需要使用高质量的焊料和焊接技术，以确保焊点的牢固和可靠。

2. 机器焊接法：这是一种自动化的焊接方法，可以快速、准确地完成插头和电缆的焊接，同时还可以保证焊接质量的一致性和可靠性。

3. 冷压接法：这是一种新型的连接方式，通过利用一种特殊的压接工具，将插头和电缆的端子压接在一起，实现连接。

这种方法需要使用高质量的端子和压接工具，以确保连接的可靠性和稳定性。

需要注意的是，不同的焊接方法适用于不同的应用场景和材料，选择合适的焊接方法可以提高连接的可靠性和稳定性。

同时，在焊接过程中，需要注意安全问题，如穿戴防护眼镜、手套等防护用品，避免烫伤和火灾等安全事故的发生。

多芯航空插头焊接方法-回复在航空领域，多芯航空插头广泛应用于飞机的电气连接中。

由于其多芯设计，可以同时传输多个信号或电源，因此在飞机电气系统中扮演着至关重要的角色。

为了确保插头连接的可靠性和稳定性，正确的焊接方法是至关重要的。

本文将一步一步地介绍多芯航空插头的焊接方法。

第一步：准备工作在进行多芯航空插头的焊接之前，我们首先需要准备一些必要的工具和材料。

这些工具和材料包括焊接枪、焊锡丝、焊锡剂、镊子、钳子、热缩管等。

此外，我们还需要准备好航空插头的具体规格和焊接要求的相关文档。

第二步：准备插头和线缆在开始焊接之前，我们需要准备好要焊接的航空插头和相应的线缆。

首先，检查插头的引脚和线缆的接线端是否清洁，并在需要的情况下使用酒精或棉签进行清洁。

确保插头和线缆没有任何污垢或氧化物的残留，这是焊接成功的关键。

第三步：焊接插头和线缆在开始焊接之前，先熟悉航空插头的引脚编号和相应的线缆接线顺序。

根据焊接要求，使用镊子将插头上的引脚与线缆的接线端依次对应起来，并用钳子固定线缆。

确保引脚和线缆的接触面积充分，以便获得良好的电气连接。

第四步：焊接引脚和线缆使用焊接枪预热焊接区域，并将焊锡丝放在引脚和线缆的接触处。

当焊锡丝溶化时，将焊锡剂均匀涂抹在焊接区域，以提高焊接质量。

在引脚和线缆的接触处形成均匀的焊锡层，并确保焊锡充分固化。

此时，需要注意控制焊接温度和时间，以免引起焊接过热或过冷。

第五步：使用热缩管进行绝缘经过焊接后，我们需要使用热缩管对焊接区域进行绝缘处理，以确保连接的电气安全性。

选择合适尺寸的热缩管，并将其套在焊接区域。

使用热空气枪将热缩管加热，使其紧密地包裹住焊接区域。

热缩管会在加热后缩小，形成牢固的保护绝缘层，以防止电流泄露或短路。

第六步：质量检查焊接完成后，我们需要进行质量检查以确保焊接质量和可靠性。

检查焊接点是否均匀、畅通，并没有焊锡溢出或焊痕。

同时，使用恰当的测试仪器对焊接的电气连接进行测试，确保其符合航空标准和要求。
