低压整定计算书

  • 格式：doc
  • 大小：151.50 KB
  • 文档页数：14

负荷整定计算书（低压部分）机电科2016年月目 录序、 低压开关整定计算原则 (2)一、井下低压开关整定计算 (3)二、井下开关整定表………………………………………………………15 附表：河南先锋煤业负荷统计表序： 低压开关整定计算原则1、馈电开关保护计算（1）、过载值计算：I Z =I e =1.1×∑P(2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)、效验：K=d d I I )2(≥1.5 式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流K X ---需用系数，取1.1∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数1#变压器型号：KBSG-400kVA ，所带负荷：391.8KW（一）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：1号变压器总开关；过流速断时间设为0.75S ，短路和漏电速断时间设为0.2S ，负荷统计：P max =75KW,启动电流I Qe =75×1.1×6=495A,∑P=316.8KW 。

（2）过载整定：根据公式：I Z =I e =1.1×∑P =316.8×1.1=348.48A取348A 。

（3）短路整定：根据公式 I d ≥I Qe +K X ∑I e=495+（316.8－75）×1.1=760.98A取761A 。

（4）校验：电缆MY-3*35+1*16mm 2，长度为255米，折算系数为1.37，折算后长度为349米，经查表得I (2)d =1902A 。

依据公式K=d d I I )2(=7611902=2.49＞1.5 经校验整定符合要求。

（二）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：主井二部皮带和11050回风巷电源分开关；过流速断时间设为0.5S ，短路和漏电速断时间设为0.1S ，负荷统计：Pmax=75KW,启动电流IQe=75×1.1×6=495A,∑P=219.4KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×219.4=241.3A取241A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=495+（219.4-75）×1.1=653.84A取653A 。

（4）校验：电缆MY-3*35+1*16mm2，长度为400米，折算系数为1.37，折算后长度为548米，经查表得I(2)d=1277A 。

依据公式K=d d I I )2(=6531277=1.95＞1.5 经校验整定符合要求。

（三）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：北翼回风上山中段掘进局部通风机电源分开关；过流速断时间设为0.25S ，短路和漏电速断时间设为瞬动，负荷统计：Pmax=22KW,启动电流IQe=11×1.1×6=72.6A,∑P=22KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×22=24.2A取24A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=72.6+（22-11）×1.1=84.7A取85A 。

（4）校验：电缆MY-3*16+1*10mm2，长度为80米，折算系数为3.01，折算后长度为240.8米，经查表得I(2)d=2582A 。

依据公式K=d d I I )2(=852582=30.3＞1.5 经校验整定符合要求。

（四）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：11050回风巷电源分开关；过流速断时间设为0.25S ，短路和漏电速断时间设为瞬动，负荷统计：Pmax=22KW,启动电流IQe=22×1.1×6=145.2A,∑P=96.4KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×96.4=106A取106A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=145.2+（96.4-22）×1.1=227.04A取227A 。

（4）校验：电缆MY-3*35+1*16mm2，长度为213米，折算系数为1.37，折算后长度为291.8米，电缆MY-3*16+1*10mm2，长度为46米，折算系数为3.01折算后长度为138.4米，总长度为434.2米，经查表得I(2)d=1592A 。

依据公式K=d d I I )2(=2271592=7.01＞1.5 经校验整定符合要求。

（五）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A, Ue=660V, 用途：+180电源分开关；过流速断时间设为0.5S ，短路和漏电速断时间设为0.1S ，负荷统计：Pmax=22KW, ,启动电流IQe=22×1.1×6=145.2A,∑P=97.1KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×97.1=106.8A取107A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=145.2+（97.1-22）×1.1=227.8A取228A 。

（4）校验：电缆MY-3*35+1*16mm2，长度为248米，折算系数为1.37，折算后长度为339.7米，电缆MY-3*16+1*10mm2，长度为90米，折算系数为3.01折算后长度为270.9米，总长度为610.6经查表得I(2)d=1161A 。

依据公式K=d d I I )2(=2281161=5.09＞1.5 经校验整定符合要求。

（六）、智能馈电开关整定：（1）型号：KBZ9-200，Ie=200A,Ue=660V, 用途：一采区北翼回风巷、11010回风巷迎头电源分开关；过流速断时间设为0.25S ，短路和漏电速断时间设为瞬动，负荷统计：Pmax=22KW,启动电流IQe=22×1.1×6=145.2A,∑P=75.1KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×75.1=82.61A取83A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=145.2+（75.1-22）×1.1=203.6A取203A 。

（4）校验：电缆MY-3*35+1*16mm2，长度为248米，折算系数为1.37，折算后长度为339.7米，电缆MY-3*16+1*10mm2，长度为90米，折算系数为3.01折算后长度为270.9米，总长度为610.6经查表得I(2)d=1161A 。

依据公式K=d d I I )2(=2031161=5.71＞1.5 经校验整定符合要求。

2#变压器型号：KBSG-400kVA ，所带负荷：22KW（七）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：2#变压器（风机专用）电源总开关；过流速断时间设为0.25S ，短路和漏电速断时间设为瞬动负荷统计：Pmax=11KW,启动电流IQe=11×1.1×6=72.6A,∑P=66KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×66=72.6A取73A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=72.6+（66-11）×1.1=133.1A取133A 。

（4）校验：电缆MY-3*16+1*10mm2，长度为240米，折算系数为2.01，折算后长度为482.4米，经查表得I(2)d=1444A 。

依据公式K=d d I I )2(=1331444=10.85＞1.5 经校验整定符合要求。

3#变压器型号：KBSG-315kVA ，所带负荷：351.6KW（八）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：3#变压器电源总开关；过流速断时间设为0.5S ，短路和漏电速断时间设为0.1S ，负荷统计：Pmax=220KW,启动电流IQe=220×1.1×6=1452A,∑P=351.6KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×351.6=386.7A取387A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=1452+（351.6-220）×1.1=1596.7A取1596A 。

（4）校验：电缆MY-3*35+1*16mm2，长度为175米，折算系数为1.37，折算后长度为239.7米，经查表得I(2)d=2415A 。

依据公式K=d d I I )2(=15962415=1.51＞1.5经校验整定符合要求。

（九）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：3#水泵电源分开关过流速断时间设为0.25S ，短路和漏电速断时间设为瞬动，负荷统计：Pmax=220KW,启动电流IQe=220×1.1×6=1452A,∑P=236KW 。

（2）过载整定：根据公式：IZ=Ie=1.1×∑P =1.1×236=259.6A取260A 。

（3）短路整定：根据公式 Id ≥IQe+KX ∑Ie=1452+（236-220）×1.1=1469.6A取1470A 。

（4）校验：电缆MY-3*95+1*35mm2，长度为30米，折算系数为0.53，折算后长度为15.9米，MY-3*16+1*10m2，长度为70米，折算系数为3.01，折算后长度为210.7米，折算后总长度为226.6米，经查表得I(2)d=2487A 。

依据公式K=d d I I )2(=14702487=1.69＞1.5 经校验整定符合要求。

（十）、智能馈电开关整定：（1）型号：KBZ4-400，Ie=400A,Ue=660V, 用途：北翼回风巷电源分开关；过流速断时间设为0.25S ，短路和漏电速断时间设为瞬动，负荷统计：Pmax=37KW,启动电流IQe=37×1.1×6=244.2A,∑P=115.6KW 。

合集下载

XX煤矿井下低压整定计算书.doc

XX煤矿井下低压整定计算书.doc

井下防爆开关保护整定计算书XXXXXXXXX煤矿二零一二年目录一、低压开关整定计算原则 (1)二、局扇专用开关整定计算 (4)三、中央泵房开关整定计算 (10)四、采煤工作面开关整定计算 (14)五、掘进工作面开关整定计算 (17)六、+750变电所开关整定计算 (24)一、低压开关整定计算原则第1条 电磁起动器中电子保护器的过流整定值，按公式（1）进行计算： I Z ≤I e （1）式中： I Z ---- 电子保护器的过流整定值，取电动机额定电流近似值，A ； I e ---- 电动机的额定电流，A 。

当运行中电流超过I Z 值时，即视为过载，电子保护器延时动作；当运行中电流达到I Z 值的8倍及以上时，即视为短路，电子保护器瞬时动作。

第2条 按第1条规定选择出来的整定值，应以两相短路电流进行校验，应符合公式（2）：zd Ι8Ι)2(≥1.2 （2）式中：)2(Ιd---- 被保护电缆干线或支线距变电器最远点的两相短路电流值，A ；I Z ---- 电子保护器的过流整定值，取电动机额定电流近似值，A ； 8I Z ---- 电子保护器短路保护动作值；1.2 ---- 保护装置的可靠动作系数，如不能满足公式（2）应采取以下措施：1、加大干线或支线电缆截面。

2、设法减少低压电缆线路的长度。

3、采取相敏保护器或软起动等新技术提高灵敏度。

4、换用大容量变压器或采取变电器并联。

5、增设分段保护开关。

6、采用移动变电站或移动变压器。

第3条 馈电开关中电子保护器的过载延时保护电流整定值按实际负荷电流整定，按公式（3）进行计算；馈电开关中电子保护器的短路保护整定原则，按公式（4）进行整定，按公式（5）进行校验：I Z ≤K X ∑I e （3）式中：I Z ---- 电子保护器的过流整定值，取电动机额定电流近似值，A ； ∑I e ---- 电动机的额定电流之和，A 。

I d ≥I Qe +K X ∑I e （4） 式中： I d ---- 电子保护器短路保护的电流整定值，A ； I Qe ---- 容量最大的电动机的额定启动电流，A ； K X ---- 需用系数，取0.4-1； ∑I e ---- 其余电动机的额定电流之和。

井下低压负荷整定计算

井下低压负荷整定计算

郑煤集团国瑞公司郑新豫能（新密）煤业有限公司负荷整定计算书（低压部分）机电运输科2016年11月目录一、低压开关整定计算原则 (3)二、中央变电所低压开关整定计算 (4)三、采区变电所低压开关整定计算 (8)一、低压开关整定计算原则1、馈电开关保护(电子式)计算 （1）、过载值计算：I Z =I e =1.15×∑P (2)、短路值整定计算：I d ≥I Qe +K X ∑I e(3)效验：K=dd I I )2(≥1.5式中：I Z ----过载电流整定值∑P---所有电动机额定功率之和I d ---短路保护的电流整定值I Qe ---容量最大的电动机的额定启动电流 K X ---需用系数，取1∑I e ---其余电动机的额定电流之和I (2)d ---被保护电缆干线或支线距变压器最远点的两相短路电流值1.5---保护装置的可靠动作系数二、中央变电所低压开关整定计算一、2#变压器型号：KBSG-315， 所带负荷:223.3KW 1、2-0开关整定（1）型号：KBZ-200，Ie=200A,Ue=660V,调档范围过载0.2～1.4档，短路1.6～10档；用途：控制11023运输巷、回风巷；负荷统计：P max =45KW,启动电流I Qe =55×1.15×7=442.75A,∑P=223.3KW 。

（2）过载整定：根据公式：I Z =I e =1.15×∑P =223.3×1.15=256.795A 取260A,1.3档 （3）短路整定：根据公式 I d ≥I Qe +K X ∑I e=442.75+（223.3-55）×1.15=636.295A3档，取780A 。

(实际为1560A ） （4）校验：电缆120、70、50mm 2实际长度为14、150、95m ，折算系数为0.43、0.73、1，折算后长度为6.02、109.5、95m ，总长210.52m ，经查表得I (2)d =2577A 。

煤矿低压整定计算

煤矿低压整定计算

山西煤炭运销集团三聚盛煤业有限公司负荷整疋计算书机电科目录序、低压开关整定计算原则 (3)主井、回风井低压开关整定计算 (4)行人井、副井低压开关整定计算 (9)附表：二聚盛煤矿馈电开关整定表负荷统计表序：低压开关整定计算原则1馈电开关保护计算(1)过载值计算：l z=l e=x" P(660V) I z=I e=2xE P(380V)⑵短路值整定计算：I d> |Qe+K X E I e(2)(3)校验：心丄>d式中：l z----过载电流整定值刀P---所有电动机额定功率之和I d---短路保护的电流整定值I Qe—容量最大的电动机的额定起动电流K---需用系数，《煤矿井下三大保护细则》取，现取刀I e ---其余电动机的额定电流之和|⑵d---被保护电缆干线或支线距变压器最远点的两相短路电流值保护装置的可靠动作系数2、两相短路电流值计算：(1)公式计算法：2 艺斤耳QXF 工＞・局/K： + R. + R2 工*= X, + X"K；+ x卜+& 式中F严——两相翅路电流艺乩艺;N——短路冋路内「相电阻、电抗值的惡和・0扌心——根据三相短路容量计算的系统电抗值・fh—高压电麵的41阻、电抗值+小心--- 矿用变压器的变压比・若一次电压为10000 V*二次电压为400 V.690 V\1 200 V时'则变比依丈为与.11』、£ 3;当一次电压为3 0皿V,二氏取压为400V时*变压比为7.洛Rh、X\——矿用变压裾的电阴.电抗值，m R4——低压电8S的电阻、电抗值，2 g——变压器二茨傭的额定电压.对于380 V网路以400 V计算*对于660 V 网堵,d以690 V计算$对j 1 IJO V网路.叭以I 200 V计韋；对于127 V 网路3以133 V计算亠（2）查表法表13-1-10-表］：1-1-22为不闻型号、容量和电圧的矿用变压器和移动娈电站的断相俎路电说计母表.该表是按两用短幣电滝的计第公式设计制作的.直具体条件卮’⑴忽翳系统电抗和高压电缆的胆抗母（2）按矿用核娈电淮（U或UP型和UZ型）的参数计算的•对于380V, 660V和1140M 电网*以线芯截面为50mm1的51抗佑为基准；对干127V电网，JTJW 4mm1为基准，电缆的线芯温度按蒔（卄舜*（H是必须指讯U）对干基它截面的电缆，应根据矶抗相茅的図則进行换算.尊涣甜快度的计舞公式如卜】L^—KL（13-1 —1》式中g—撫算成基准截面后的屯缆长度，又称换算长度，m.它可由表13-1-8中査匚一电缆的实际长度’mtK换算系數，见噥13 —1 一礼铝芯皑装电缆的换算系数见表13-1—加，〔°对丁说它型号的矿用槪套电缆和铜芯皑装电缆，虽然阻抗有所不同，但烹别不大，眾I：述电缆的换算病数fflO短路电擁的计郭表仍可便用。

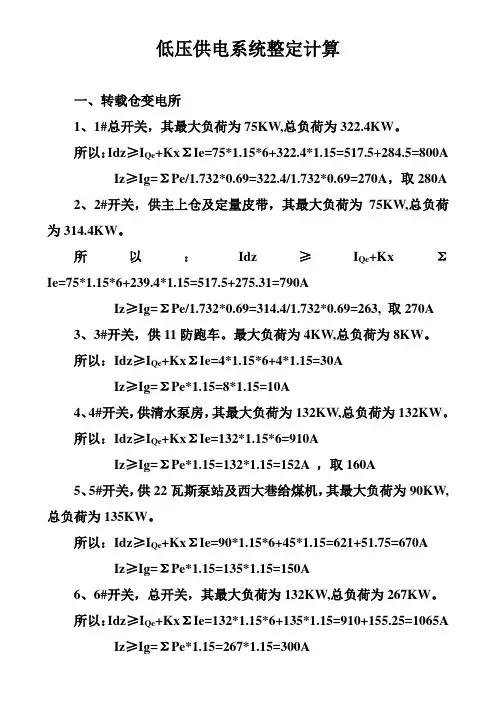

低压供电系统整定计算
