筑龙网WW W.ZH UL ON G.CO M一、 概述某电站保护装置是由武汉某电气自动化有限责任公司生产的IMP3000 系列微机继电保护装置，该装置保护范围包括发电机、主变、线路等。

本计算书内容包括计算数据、三相短路计算成果、保护配置、定值计算、定值清单。

二、 计算数据1、发电机SWF1000-6/1180 Pn=1000KW，Un=6.3KV，COSΦ＝0.8，Ie=114.6A,1000r/min, Ifdn=267A, Ufn=45V,Xk=1.03,Xd=1.17, X d ’=0.19, X d ”=0.13。

CT 变比：150/5 2、主变S9-2500/35，2500KVA，38.5±2×2.5％/6.3KV,Yd11,Ud=6.5% CT 变比：高压侧 50/5，低压侧300/5。

3、近区变S9-1250/35，1250KVA，38.5±2×2.5％/10.5KV,Yd11,Ud=6.5%CT 变比：高压侧 50/5，低压侧 75/5。

4、景康一级电站（系统侧）装机2×2500KW，主变：容量6300KVA，Xd＝7.5％。

5、35KV 线路1）、景康一级线路导线型号－LGL-95，线路长3.5KM。

2）、冶炼厂线路导线型号－LGL-95，线路长0.8KM。

末端变压器单台容量3150KVA，按远景两台主变计算。

6、10KV 线路导线型号－LGJ-50,线路长16KM，按末端变压器单台容量200KVA 计算。

基准电流 37KV：Ij=1.56 KA 10.5KV：Ij=5.50 KA 6.3KV：Ij=9.16 KA 系统额定参数表：筑.C O M名称 额定容量KVA 额定电压KV 额定电流A CT 变比 额定二次电流A 发电机 1250 6.3 114.6 150/5 3.82 高压侧 38.5 37.5 50/5 3.75 主变 低压侧 25006.3 229.1 300/5 3.82 高压侧 38.5 20.6 50/5 2.06 近区变低压侧 1250 10.5 68.7 75/5 4.58 一级线路 6300 38.5 97.5 150/5 3.25 冶炼厂线路 6300 38.5 97.5 150/5 3.25 10KV 线路1250 10.568.775/54.58三、 三相短路计算 1、接线图2、网络参数取Sj=100MVAUj= 1.05Un电抗标幺值计算公式：发电机：X*"=Xd"%/100*Sj/Sn变压器：X*b=Uz"%/100*Sj/Sn线 路：X*=X*Sj/Uj 2H UL ON G.C O M计算结果见下表：基准电压容量 有名值 标幺值 名 称 KV MVA 某1F 6.3 1.250 0.13 10.4 某2F 6.3 1.250 0.13 10.4 某主变 37 2.500 0.065 2.6 二级10KV 变 10.5 1.250 0.065 5.2 景康一级线路 37 0.1299 冶炼厂线路 37 0.0297 冶炼厂主变 37 3.150 0.07 2.2222 10KV 线路 10.5 10.58∠30.3°10末端降压变 10.5 0.200 0.0420 景康一级1F 6.3 3.125 0.21 6.72 景康一级2F 6.3 3.125 0.216.72景康一级主变376.3000.0751.1905最大方式系统电抗:2.925 最小方式系统电抗:4.9682、三相短路电流计算成果2.1、电站网络图（最大运行方式）：2.2、电站网络图（最小运行方式）：UL ON G.等值网络图（最小运行方式）2.3、短路电流计算成果注：10KV 末端变以单台容量最大200KVA 计算，短路电流为10KV 线路流过电流。

四、 保护配置1、发电机保护配置1）二段式比率制动差动保护筑龙网WW W.ZH UL ON G.C O M2）复合电压启动过电流保护 3）过负荷保护 4）失磁保护 5）过电压保护 6）转子一点接地保护 7）定子接地保护 8）温度信号装置2、主变保护配置1）二段式比率制动差动保护2）低压侧复合电压启动过电流保护 3）限时电流速断保护 4）过负荷保护 5）瓦斯保护 6）温度信号装置 3、近区变保护配置 1）限时电流速断保护2）高压侧复合电压启动过电流保护 3）过负荷保护 4）过电流保护 5）瓦斯保护6）温度信号装置4、35KV 线路保护1）三段式过电流保护2）单相接地保护 3）过负荷告警功能 4）三相一次重合闸功能5、10KV 线路保护1）三段式过电流保护2）单相接地保护 3）过负荷告警功能筑龙网WW W.ZH UL ON G.C O M4）三相一次重合闸功能五、 整定计算 1、发电机保护整定 计算数据Ie=114.6A CT 变比 150/5 二次额定电流In＝114.6/30＝3.82A z 发电机差动保护整定计算发电机纵差动保护的动作电流应根据以下两个原则来整定：1）正常情况下，电流互感器二次回路断线时保护不应动作；2）外部故障时，纵差动保护不应动作。

差动速断保护定值：取 4～12倍定子二次额定电流 即：Isd＝5*Ie/n LH =5×114.6/30＝19.1 A差动动作电流定值：取0.15～2倍CT 二次额定电流即：Icd=0.3* Ie/n LH =0.3×114.6/30＝1.146≈1.1 A比率制动系数：取值范围0.15～0.4，建议取0.2灵敏度校验：Klm=.minsc actI I =0.866×801/（1.1×30）＝21.0＞2满足要求。

z 复合电压启动过电流保护1)电流元件定值计算：Izd=KrelIn Kr×＝1.2/0.9×3.82＝5.1 A 式中：Krel 为可靠系数，取1.2；Kr 为返回系数，取0.9；In 为发电机的额定二次电流 灵敏度校验：2)电压元件定值计算： 系统低电压Uzd＝0.7Un＝0.7×100＝70V 式中Un 额定线电压二次值。

负序电压：Ufzd＝0.065Un＝0.065×100＝6.5V筑龙网WW W.ZH UL ON G.CO M灵敏度校验： Klm＝.min 2sc actI I =0.866×127*38.5/6.3/5.1/30＝4.4＞1.5动作时间：Tzd＝2S z 过电压保护Uzd＝1.5Un＝1.5×100＝150V 动作时间：Tzd＝0.5S z 过负荷保护Izd＝kfn K I K ×＝1.05/0.9*114.6/30＝4.46A 动作时间：Tzd＝5S z 失磁保护主判别阻抗圆整定为：Z A＝d1j X 2−＝1.51Ω∠－90°Z B＝k djK X −＝-j1.2*1.17*6300/1.732/114.6*30/60＝22.3Ω∠－90°闭锁圆整定：取圆直径比主判别圆大1.2倍，即：Z A ′＝1.51Ω∠－90°Z B ′＝1.2 Z B ＝1.2×22.3Ω∠－90°＝26.8Ω∠－90° 系统低电压闭锁元件：按躲过系统最低运行电压整定，即： U dzj ＝k YH 0.9Ue 0.9*6000K n 1.2*60＝ 转子低电压闭锁元件：取0.8倍空载励磁电压 Uzd＝18V动作时间整定：t 1＝1.5S，主判别圆动作于跳闸； t 2＝7S，闭锁圆动作发信号。

筑龙网WW W.ZH UL ON G.CO Mz 转子一点接地保护接地电阻定值： Zzd.l＝5KΩ 动作时间：t＝3S z 3Uo 定子接地保护电压元件定值：Uzd＝K k *U unb.max ＝1.3*10＝13V式中U unb.max 为实测不平衡电压，其中含有大量三次谐波。

（定值计算中取最大不平衡电压为10V，根据实测值校正）2、主变保护高压侧：TA 一次电流＝2500/√3/35＝41.2ATA 二次电流＝41.2/（50/5）*√3＝7.14A 低压侧：TA 一次电流＝2500/√3/6.3＝229.1ATA 二次电流＝229.1/（300/5）＝3.82Az 比率差动保护整定计算平衡系数计算（以高压侧为基准）：K ph ＝I eh /I el ＝7.14/3.82＝1.87 (根据实际差动电流修正)差动速断保护定值：取保护安装侧4～12倍二次额定电流,取K=6计算Izd.sd＝K*Ig＝6*7.14＝42.84A比率差动动作电流定值：Icd＝K k 〔Ktx×fwc+ΔU+Δf ph 〕×In＝1.5*（1*0.1+0.05+0.05）*7.14＝2.14 A比率制动系数：取值范围0.15～0.4，建议取0.2灵敏度校验：Klm＝2.min dI Icd＝[0.866*1560/（10.4+2.6）]/（50/5）*√3/2.14＝8.41＞2灵敏度符合要求。

z 限时电流速断保护按躲过35KV 母线出线最大短路电流整定 电流元件定值：Izd＝K k *I sc.L。

max /n LH ＝1.3×215*38.5/6.3/（300/5）＝28.5A筑龙网WW W.ZH UL ON G.C O M灵敏度校验： Klm＝.min 2sc actI I =127*38.5/6.3/60/28.5＝0.45动作时间：t＝0.5Sz 低压侧复合电压启动过电流保护1）电流元件定值： Izd＝KrelIn Kr×＝1.2/0.9*3.82＝5.1A 2）电压元件定值： 系统低电压Uzd＝0.7Un＝0.7×100＝70V 负序电压：Ufzd＝0.065Un＝0.065×100＝6.5V 式中Un 额定线电压二次值。

灵敏度校验：Klm＝.min 2sc actI I =0.866×127*38.5/6.3/5.1/60＝2.19＞1.5时间定值：t＝1.5Sz 过负荷告警电流定值： Izd＝kfn K I K ×＝1.05/0.85*229/60＝4.7A 时间定值：t＝5S3、近区变保护保护装于35KV 侧,CT 变比:50/5=10,Ie=18.7A,I e2=1.87A z 限时电流速断保护按躲过10KV 出线最大短路电流整定电流元件定值：Izd＝K k *I sc.L。

max /n LH ＝1.3*1560/(2.925+5.2+10.584) /（50/5）＝10.8A 灵敏度校验：Klm＝.min 2sc actI I =0.866*552*10.5/37/10/10.8＝1.3动作时间：0.5S筑龙网WW W.ZH UL ON G.C O Mz 复合电压启动过电流保护1）电流元件定值： Izd＝KrelIn Kr×＝1.2/0.9*1250/35/√3/（50/5）＝2.7A 2）电压元件定值： 系统低电压Uzd＝0.7Un＝0.7×100＝70V 负序电压：Ufzd＝0.065Un＝0.065×100＝6.5V 式中Un 额定线电压二次值。

合集下载

整定计算书

整定计算书

三采区变电所一、各台开关的过流整定：序号开关型号保护方式计算整定备注1BXT-1000/1140电子插件IOP.O=320×0.65=208A取200A 2BKD9-630电子插件IOP.O=26×1.14=300.9A取300A 3BKD9-400电子插件IOP.O=40×1.14=91A取120A 4BKD9-400电子插件IOP.O=132×1.14=150A取160A 5BKD9-400电子插件IOP.O=40×1.14=137A取160A 6ZXB-4熔断器I N.F=0.87取5A7BKD21-400电子插件IOP.O=264×1.14=300.9A取300A 二、按短路电流校验开关：1号BXT-1000/1140短路电流：I OP.S =320×1.14×4=1459.2 取1400AL2点的电缆长度:Lct=0.724×750=549m 查表:Is.min=2711AKγ=2711÷1400=1.9>1.5 合格2号BKD9-630短路电流：I OP.S =264×1.14×4=1203.8 取1200Ad1点的电缆换算长度:Lct=0.724×70=50.6m 查表:Is.min=4891A Kγ=4891÷1200=4>1.5 合格3号BKD9-400短路电流：I OP.S =40×1.14×4=182.4A 取180Ad3点的电缆换算长度:Lct=0.724×800=579.2m 查表:Is.min=1015AKγ=1015÷180=4>1.5 合格4号BKD9-400短路电流：I OP.S =132×1.14×4=601.9A 取600Ad5点的电缆换算长度:Lct=0.724×70=50.6m 查表:Is.min=3124A Kγ=3124÷600=5.2>1.5 合格短路电流：IOP.S =132×1.14×4=601.9A 取600Ad5点的电缆换算长度:Lct=0.724×70=50.6m 查表:Is.min=3124AKγ=3124÷600=5.2>1.5 合格5号BKD9-400短路电流：IOP.S =40×3×1.14×4=547.2A 取600Ad6点的电缆换算长度:Lct=0.724×800m=579.2m 查表:Is.min=1095A Kγ=1095÷600=1.8>1.5 合格6号ZXB-4 660÷127 3.49A÷17.33AIN.f===0.87A 取5A灵敏度校验：Is.m/I N.f=43/5=8.6>7d7点的电缆换算长度:Lct=130×1.638=212m 查表:Is.min=43A7号BKD21-400短路电流：264×1.14×4=1203.8 取1200Ad8点的电缆换算长度:Lct=440×0.724=318.56m 查表:Is.min=2212A Kγ=2212÷1200=1.8>1.5短路点两相短路电流开关保护整定值灵敏度d22711 1400 1.9>1.5d14891 1200 4>1.5d31015 180 5.6>1.5d53124 600 5.2>1.5d61095 600 1.8>1.5d743 5 8.6>1.5d82212 1200 1.8>1.5三采区中央变电所一、各台开关的过流整定序号开关型号保护方式计算整定备注1BKD9-630电子插件I OP.O=262A取315A 2BKD9-400Z电子插件I OP.O=160×1.14=182.4A取200A 3BKD9-630电子插件I OP.O=188.5×1.14=203.4A取200A 4BKD9-400Z电子插件I OP.O=160×1.14=182.4A取200A 5BKD9-400Z电子插件I OP.O=28×1.14=31.4A取120A 7ZXB-4熔断器I OP.O=3.42A取120A二、按短路电流校验各台开关1号BXD9-630短路电流：I OP.S =132×1.14×4=602A 取1260AD1点的电缆长度:Lct=0.724×150=108.6m 查表:Is.min=3020AKγ=3020÷1260=2.4>1.52号BKD9-400Z短路电流：I OP.S =160×1.14×4=729.6A 取800Ad2点的电缆换算长度:Lct=1×300=300m 查表:2271AKγ=2271÷800=2.8>1.5 合格3号BKD9-630短路电流：I OP.S =188.5×1.14×4=813.96A 取1260Ad3点的电缆换算长度:Lct=1×300=300m 查表:Is.min=2271AKγ=2271÷1260=1.8>1.55号BKD9-400Z短路电流：I OP.S =160×1.14×4=729.6A 取800AD 6点的电缆换算长度:Lct=1.477×700=991m 查表:Is.min=861A Kγ=861÷400=2.1>1.5 7号 ZXB-4短路电流：IN.f===0.87A 取5AD 7点的电缆换算长度:Lct=30×1.638=49.1m 查表:Is.min=147A Kγ=147÷5=2.9>1.5四采区变电所一、各台开关的过流整定二、按短路电流校验各台开关短路点 两相短路整定 开关保护整定值灵敏度 d 1 3020 1260 2.4＞1.5 d 2 2271 800 2.8＞1.5 d 3 2271 1260 1.8＞1.5 d 4 861 400 2.1＞1.5 d 51475A2.1＞ 1.5序号 型号保护方式 计算整定备注 1 BKD 9-630 电子插件 I OP.O =187×1.14=213A 取257 2 BKD 9-400Z 电子插件 I OP.O =132×1.14=150A 取160 3 BKD 9-630电子插件I OP.O =132×1.14=150A取1601号 BXD 9-630短路电流：I OP.S =187×1.14×4=852.7A 取1260Ad 1点的电缆长度:Lct=10m 查表:Is.min=3253A Kγ=3253÷1260=2.5>1.5 2号 BXD 9-400Z短路电流：I OP.S =132×1.14×4=601A 取800A D 1点的电缆长度:Lct=200m 查表:Is.min=2593A Kγ=2593÷800=3.2>1.5 3号 BXD 9-400Z短路电流：I OP.S =132×1.14×4=601A 取800A D 1点的电缆长度:Lct=200m 查表:Is.min=2593A Kγ=2593÷800=3.2>1.5 4号 BXD 9-400Z短路电流：I OP.S =55×1.14×4=250A 取400AD 1点的电缆长度:Lct=400×0.724=289m 查表:Is.min=1672A Kγ=1672÷400=4.1>1.5 5号 ZXB-4照明综保取变压器的一次电流:IN.f=3.49A 一次熔体额定电流取5Ad 5点的电缆换算长度:Lct=1638×30=49m 查表:145A Kγ=145÷5=29>1.54 BKD 9-630 电子插件 I OP.O =55×1.14=62.7A取120 5BKD 9-630熔断I OP.O =3.49A取5A314配电点一、各开关的过流计算：二、按短路校验各台开关1号 BXD 9-400短路整定：I OP.S =135×1.14×4=615A 取800AD 1点的电缆长度:Lct=0.72×200=144.8m 查表:Is.min=4352A Kγ=4352÷1800=5.4>1.52号 BXD 9-630短路整定：I OP.S =180×1.14×4=820A 取1260Ad 2点的电缆长度:Lct=0.724×400=144.8m 查表:Is.min=2593A Kγ=2593÷1260=2.1>1.53号 BXD 9-400Z短路整定：I OP.S =90×1.14×4=410A 取400Ad 3点的电缆换算长度:Lct=0.724×660=477.8m 查表:Is.min=2212A Kγ=2212÷400=5.5>1.5 4号 ZXB-4照明综保取变压器的一次电流：I N.f =3.49 取5A d 4点的电缆换算长度:Lct=1.638×200=327m 查表:31A序号 型号保护方式 计算整定备注 2 BKD 9-630 电子插件 I OP.O =180×1.14=205A 取252 3 BKD 9-400Z 电子插件 I OP.O =90×1.14=102A 取120 4 ZXD-4 电子插件 I OP.O =3.401A 取5 5 BKD 9-630 电子插件 I OP.O =90×1.14=102A 取120 6 BKD 9-400Z 电子插件 I OP.O =30×1.14=102A 取120 7 BKD 9-400Z熔断器I OP.O =30×1.14=34A取120AKγ=31÷5=6.2>1.55号BKD9-630短路整定：I OP.S =60×1.14×4=273A 取315Ad5点的电缆换算长度:Lct=0.724×20=14.4m 查表:2133Kγ=2133÷315=6.7>1.56号BKD9-400Z短路整定：30×1.14×4=136A 取200Ad6点的电缆换算长度:Lct=0.724×400=289.6m 查表:1237AKγ=1237÷200=6.1>1.57号BKD9-400Z短路整定：30×1.14×4=136A 取200Ad7点的电缆换算长度:Lct=0.724×350=253.4m 查表:1303A Kγ=1303÷200=6.5>1.5短路点两相短路整定开关保护整定值灵敏度d14352 800 5.4＞1.5 d22593 1260 2.8＞1.5 d32212 400 5.5＞1.5 d431 5 6.2＞1.5 d52133 315 6.7＞1.5 d61237 200 6.1＞1.5 d71303 200 6.5＞1.5310配电点一、各开关的过流计算：二、按短路校验各台开关 1号 BXZ-630短路电流：180×1.14×4=820A 取1260Ad 1点的电缆长度:Lct=0.724×350=253.4m 查表:2663A Kγ=2663÷1260=2.1>1.5 2号 BKD 9-630短路电流：40×1.14×4=182.4A 取200Ad 2点的电缆长度:Lct=0.724×350=253.4m 查表:3124A Kγ=3124÷200=15>1.5 3号 BKD 9-630短路电流：450×1.14×4=2052A 取2052Ad 3点的电缆长度:Lct=0.65×450=292.5m 查表:4020A Kγ=4020÷2520=1.6>1.5 4号 BKD 9-630短路电流：400×1.14×4=1824A 取2520Ad 4点的电缆长度:Lct=0.65×450=292.5m 查表:4020A Kγ=4020÷2520=1.6>1.5序号 型号 保护方式 计算整定备注 1 BKD 9-630 电子插件 I OP.O =180×1.14=205A 取252A 2 BKD 9-400 电子插件 I OP.O =40×1.14=102A 取120A 3 BKD 9-630 电子插件 I OP.O =450×1.14=513A 取1260A 4 BKD 9-630电子插件I OP.O =400×1.14=456A取1260A317配电点一、各开关的过流计算二、按短路校验各台开关 1号 KBZ-630短路电流：180×1.14×4=820.8A 取1260A短路点 两相短路整定 开关保护整定值 灵敏度 d 1 2663 1260 2.1＞1.5 d 2 3124 200 15＞1.5 d 3 4020 2520 1.6＞1.5 d 4402025201.6＞1.5序号 型号 保护方式 计算整定备注 1 KBZ-630 电子插件 I OP.O =180×1.14=205A 取252A 2 ZXB-4 熔断器 I OP.O =3.49A 取5A ３ KBZ-400 电子插件 I OP.O =40×1.14=45.6A 取120A ４ BKD 9-630 电子插件 I OP.O =490×1.14=558.6A 取200A ５ QJZ-400 电子插件 I OP.O =160×1.14=182.4A 取800A ６ QJZ-400 电子插件 I OP.O =330×1.14=376.2A 取800A ７ KBZ-630 电子插件 I OP.O =1260×1.14=1436.4A 取1890A ８ QJT-250 电子插件 I OP.O =630×1.14=718.2A 取1260A ９QJT-250电子插件I OP.O =630×1.14=718.2A取1260Ad1点的电缆长度:Lct=0.724×700=506.8m 查表:2101AKγ=2101÷1260=1.6>1.52号KBZ-630照明综保取变压器的一次电流:I N.f=3.49A 取5Ad2点的电缆长度:Lct=1.638×20=32.7m 查表:30AKγ=30÷5=6>1.53号KBZ-400短路电流：40×1.14×4=182.4A 取280Ad3点的电缆长度:Lct=0.724×600=434m 查表:2890AKγ=2890÷280=10>1.54号BKD9-630短路电流：490×1.14×4=2234A 取2520Ad4点的电缆长度:Lct=0.65×20=13m 查表:6318AKγ=6318÷2510=2.5>1.55号QJZ-300短路电流：160×1.14×4=729.6A 取900Ad5点的电缆长度:Lct=0.65×600=390m 查表:3329AKγ=3329÷900=3.7>1.56号QJZ-400短路电流：330×1.14×4=1504A 取1600Ad6点的电缆长度:Lct=0.65×500=325m 查表:3648AKγ=3648÷1600=2.2>1.57号KBZ-630短路电流：630×1.14×4=2872.8A 取3150Ad7点的电缆长度:Lct=0.65×20=13m 查表:6378AKγ=4945÷3150=2.1>1.58号QJT-250短路电流：630×1.14×4=2872.8A 取3000Ad8点的电缆长度:Lct=0.65×260=169m 查表:4945AKγ=4945÷3000=1.57>1.5短路点两相短路整定开关保护整定值灵敏度d12101 1260 1.6＞1.5d230 5 6＞1.5d32890 280 10＞1.5d46318 2520 2.5＞1.5d53329 900 3.7＞1.5d63648 1600 2.2＞1.5d76318 3150 2.1＞1.5d84945 3000 1.57＞1.5750配电点一、各台开关的过流整定1号BKD9-630 I0P.0=(132+40+30+5.5)×1.14=236.5 取252A 2号QC83-80 I0P.0=7.5×1.14=8.5 取24A 3号ZXB-4 I0P.0=3.49 取5A 二、按短路校验各台开关1号BKD9-630短路电流：(132+40+30+5.5)×1.14×4=946.2A 取1260Ad1点的电缆长度:Lct=0.724×700=506.8m 查表:2075AKγ=2075÷1260=2.1>1.52号QC83-80短路电流：7.5×1.14×4=34A 取56Ad2点的电缆长度:Lct=0.724×100=72.4m 查表:2075AKγ=2075÷1260=68>1.53号ZXB-4照明综保取变压器的一次电流:I N.f=3.49A 取5Ad3点的电缆长度:Lct=0.724×20=32.7m 查表:30AKγ=30÷5=6>1.5短路点两相短路电流开关保护整定值灵敏度d12075 1260 2.1>1.5d23836 56 68>1.5d330 5 6>1.5北区变电所一、各台开关的过流整定1号BKD9-400Z 电子插件I0P.0=235×1.14=267.4A 取280A 2号BKD9-400Z 电子插件I0P.0=85×1.14=96.9A 取280A 4号BKD9-400Z 电子插件I0P.0=40×1.14=45.6A 取280A 5号BKD9-400Z 电子插件I0P.0=45×1.14=51.3A 取280A 6号BKD9-400Z 熔断器I0P.0=3.49A 取280A 7号BKD9-400Z 电子插件I0P.0=60×1.14=68.4 取280A 8号BKD9-400Z 电子插件I0P.0=30×1.14=34.2A 取280A 9号BKD9-400Z 电子插件I0P.0=400×1.14=456A 取280A 10号BKD9-400Z电子插件I0P.0=260×1.14=296.4A取280A 11号BKD9-400Z电子插件I0P.0=200×1.14=228A取280A 12号BKD9-400Z电子插件I0P.0=180×1.14=205.2A取280A 二、按短路校验各台开关1号BKD9-400Z短路电流：235×1.14×4=1071.6A 取1200Ad1点的电缆长度:Lct=0.724×100=72.4m 查表:3124AKγ=3124÷1200=2.6>1.52号BKD9-630Z短路电流：85×1.14×4=387.6A 取1260Ad2点的电缆长度:Lct=0.724×20=14.4m 查表:3222AKγ=3222÷1260=2.5>1.54号BKD9-400Z短路电流：40×1.14×4=182.4A 取800Ad3点的电缆长度:Lct=0.724×100=72.4m 查表:3056AKγ=3056÷800=3.8>1.55号BKD9-400Z短路电流：45×1.14×4=205.2A 取800Ad4点的电缆长度:Lct=0.724×100=72.4m 查表:3056AKγ=3056÷800=3.8>1.56号ZXB-4照明综保取变压器一次电流I Nf=3.49 取5Ad5点的电缆长度:Lct=1.638×20=32.7m 查表:30AKγ=30÷5=6>1.57号KBZ-400短路电流：60×1.14×4=273.6A 取800Ad6点的电缆长度:Lct=0.724×20=14.4m 查表:1292A Kγ=1292÷800=1.6>1.58号KBZ-400Z短路电流：30×1.14×4=136.8A 取280Ad7点的电缆长度:Lct=0.724×300=217.2m 查表:852A Kγ=852÷280=3>1.59号BKD9-630短路电流：400×1.14×4=1824A 取1890Ad8点的电缆长度:Lct=0.724×50=36.2m 查表:3190AKγ=3190÷1890=1.6>1.510号KBZ-630短路电流：260×1.14×4=1185A 取1260Ad9点的电缆长度:Lct=0.724×780=56.4m 查表:2022AKγ=2022÷1260=1.6>1.511号BKD9-630短路电流：200×1.14×4=912A 取1260Ad10点的电缆长度:Lct=0.724×780=56.4m 查表:2022AKγ=2022÷1260=1.6>1.512号BKD9-400短路电流：180×1.14×4=820A 取1200Ad11点的电缆长度:Lct=0.724×100=72.4m 查表:4803AKγ=4803÷1200=4>1.5短路点两相短路电流开关保护整定灵敏度d13124 1200 2.6>1.5d2 3222 1260 2.5>1.5d3 3056 800 3.8>1.5d43056 800 3.8>1.5d530 5 6>1.5d6 1292 800 1.6>1.5d7852 280 3>1.5d83190 1890 1.6>1.5d92022 1260 1.6>1.5d102022 1260 1.6>1.5d114803 1200 4>1.5五采区变电所一、各开关的过流整定：1号BKD9-630 电子插件I0P.0=290×1.14=330.6 取378A 2号KBZ-630 电子插件I0P.0=564×1.14=642.96A 取1260A3号BKD9-400Z 电子插件I0P.0=260×1.14=296.4A 取400A4号BKD9-400Z 电子插件I0P.0=304×1.14=346.5A 取400A 5号BKD9-630 电子插件I0P.0=250×1.14=285A 取378A 6号BKD9-400Z 电子插件I0P.0=55×1.14=62.7A 取120A 7号BKD9-630 电子插件I0P.0=530×1.14=604.2A 取1260A 8号BKD9-630 电子插件I0P.0=250×1.14=285A 取378A 9号BKD9-400Z 电子插件I0P.0=60×1.14=68.4A 取120A 10号BKD9-400Z电子插件I0P.0=30×1.14=34.2A取120A 11号BKD9-400Z电子插件I0P.0=30×1.14=34.2A取120A 12号BKD9-400Z电子插件I0P.0=30×1.14=34.2A取120A 13号BKD9-400Z 电子插件I0P.0=30×1.14=34.2A取120A 14号BKD9-400 电子插件I0P.0=62.5×1.14=71.2A取120A 15号BKD9-630 电子插件I0P.0=542×1.14=617A取1260A 16号BKD9-630 电子插件I0P.0=320×1.14=364.8A取441A 17号BKD9-400 电子插件I0P.0=160×1.14=182.4A取200A18号ZXB-4 熔断器I0P.0=3.49A取5A 二、按短路校验各台开关1号BKD9-630短路电流：290×1.14×4=1322.4A 取1890Ad1点的电缆长度:Lct=0.724×200=144.8m 查表:5212AKγ=5212÷1890=2.7>1.52号KBZ-630短路电流：564×1.14×4=2571.8 取3150Ad2点的电缆长度:Lct=0.724×30=21.7m 查表:6318AKγ=6318÷3150=2>1.53号BKD9-400Z短路电流：260×1.14×4=1185A 取1200Ad3点的电缆长度:Lct=0.724×200=144.8m 查表:4690AKγ=4690÷1200=3.9>1.54号BKD9-400Z短路电流：304×1.14×4=1386.2A 取1600Ad4点的电缆长度:Lct=0.724×200=144.8m 查表:4690AKγ=4690÷1600=2.9>1.55号BKD9-630短路电流：250×1.14×4=1140A 取1260Ad5点的电缆长度:Lct=0.724×800=579.2m 查表:1973AKγ=1973÷1260=1.57>1.56号BKD9-400z短路电流：55×1.14×4=250A 取280Ad6点的电缆长度:Lct=0.724×1000=724m 查表:1400A Kγ=1400÷280=5>1.57号BKD9-630短路电流：530×1.14×4=2416.8A 取2520Ad7点的电缆长度:Lct=0.724×200=217.2m 查表:4690A Kγ=4690÷2520=1.8>1.58号BKD9-630短路电流：250×1.14×4=1140A 取1260Ad8点的电缆长度:Lct=0.724×200=144.8m 查表:4960A Kγ=4960÷1260=3.7>1.59号KBZ-630短路电流：60×1.14×4=273.6A 取800Ad9点的电缆长度:Lct=0.724×30=21.7m 查表:6318AKγ=6318÷800=7.9>1.510号BKD9-400Z短路电流：30×1.14×4=136.8A 取200Ad10点的电缆长度:Lct=0.724×150=108.6m 查表:1269A Kγ=1269÷200=6.3>1.511号BKD9-400Z短路电流：30×1.14×4=136.8A 取200Ad11点的电缆长度:Lct=0.724×900=651.6m 查表:31.9A Kγ=319÷200=1.6>1.512号BKD9-400Z短路电流：30×1.14×4=136.8A 取200Ad12的电缆长度:Lct=0.724×150=108.6m 查表:1269A Kγ=1269÷200=6>1.513号BKD9-400Z短路电流：30×1.14×4=1368A 取200Ad13点的电缆长度:Lct=0.724×150=108.6m 查表:1269A Kγ=1269÷200=6.3>1.514号BKD9-400短路电流：62.5×1.14×4=285A 取400Ad14点的电缆长度:Lct=0.724×150=108.6m 查表:1269A Kγ=1269÷400=3.1>1.515号BKD9-630短路电流：480×1.14×4=2188A 取2520Ad15点的电缆长度:Lct=0.724×30=21.7m 查表:5059A Kγ=5059÷2520=2>1.516号BKD9-630短路电流：320×1.14×4=1459.2A 取1890Ad16点的电缆长度:Lct=0.724×150=108.6m 查表:4533A Kγ=4533÷1890=2.4>1.517号BKD9-400短路电流：160×1.14×4=729.6A 取800Ad17点的电缆长度:Lct=0.724×200=144.8m 查表:4352A Kγ=4352÷800=5.4>1.518号ZXB-4照明综保取变压器一次电流I Nf＝3.49 取5Ad18点的电缆长度:Lct=1.638×120=196.5m 查表:51AKγ=51÷5=10.2>1.5短路点两相短路电流开关保护整定灵敏度d15212 1890 2.7＞1.5d26318 3150 2＞1.5d34690 1200 3.9＞1.5d44690 1600 2.9＞1.5d5 1973 1260 1.57＞1.5d61400 280 5＞1.5d74690 2510 1.8＞1.5d84690 1260 3.7＞1.5d96318 800 7.9＞1.5d101269 200 6.3＞1.5d111319 200 1.6＞1.5d121269 200 6.3＞1.5d131269 200 6.3＞1.5d141269 400 3.1＞1.5d155059 2520 2＞1.5d164533 1890 2.4＞1.5d174352 800 5.4＞1.5d1851 5 10.2＞1.5五采区轨道巷配电点一、各开关的过流整定：1号BKD9-400 电子插件I0P.0=30×1.14=34..2A 取120A 2号BKD9-630 电子插件I0P.0=555×1.14=632.7A 取1260A 3号BKD9-400 电子插件I0P.0=255×1.14=290.7A 取400A 4号ZXB-4 电子插件I0P.0=3.49A 取5A 二、按短路校验各台开关1号BKD9-400短路电流：30×1.14×4=136.8A 取200Ad1点的电缆长度:Lct=0.724×1000=724m 查表:393AKγ=393÷200=1.9>1.52号BKD9-630短路电流：555×1.14×4=2530.8 取3150Ad2点的电缆长度:Lct=0.724×20=14.4m 查表:6052AKγ=6052÷3150=1.9>1.53号BKD9-400短路电流：255×1.14×4=1162.8A 取1200Ad3点的电缆长度:Lct=0.724×440=318.5m 查表:1925AKγ=1925÷1200=1.6>1.54号ZXB-4照明综保取变压器一次电流:I Nf=3.49 取5Ad4点的电缆长度:Lct=0.724×30=21.7m 查表:231AKγ=231÷5=46>1.5短路点两相短路电流开关保护整定灵敏度d1393 200 1.9＞1.5d26052 3150 1.9＞1.5d31925 1200 1.6＞1.5d4271 5 46＞1.5下组煤配电点一、各开关的过流整定：1号BKD9-630 电子插件I0P.0=570.5×1.14=650.37A 取1260A 2号QJZ-400 电子插件I0P.0=225.5×1.14=257A 取400A 3号DW80-400 电子插件I0P.0=45×1.14=51.3A 取120A 4号BKD9-400 电子插件I0P.0=300×1.14=342A 取400A 5号ZXB-4 熔断器I0P.0=3.49A 取5A6号BKD9-630 电子插件I0P.0=110×1.14=125.4A 取189A 7号BKD9-630 电子插件I0P.0=30×1.14=34.2A 取189A 二、按短路校验各台开关1号BKD9-630短路电流：570.5×1.14×4=2601.48A 取3150Ad1点的电缆长度:Lct=0.724×20=14.4m 查表:6318AKγ=6318÷3150=2>1.52号QJZ-400短路电流：225.5×1.14×4=1028.2A 取1200Ad2点的电缆长度:Lct=0.724×800=579.2m 查表:2385AKγ=2385÷1200=1.9>1.53号BKD9-400短路电流：300×1.14×4=1368A 取1600Ad3点的电缆长度:Lct=0.724×700=506.8m 查表:2642AKγ=2642÷1600=1.6>1.54号DW80-400短路电流：45×1.14×4=205.2A 取240Ad4点的电缆长度:Lct=0.724×300=217.2m 查表:3918AKγ=3918÷240=16.3>1.55号ZXB-4照明综保取变压器一次电流:I Nf=3.49 取5Ad4点的电缆长度:Lct=0.724×30=21.7m 查表:231AKγ=31÷5=6.2>1.56号BKD9-630短路电流：110×1.14×4=501.6A 取1260Ad4点的电缆长度:Lct=0.724×100=72.4m 查表:4713AKγ=4713÷1260=3.7>1.57号BKD9-630短路电流：30×1.14×4=136.8A 取189Ad4点的电缆长度:Lct=0.724×300=217.2m 查表:2611AKγ=2611÷189=13.8>1.5短路点两相短路电流开关保护整定灵敏度d16318 3150 2＞1.5d23385 1220 1.9＞1.5d32642 1600 1.6＞1.5d43918 240 1.63＞1.5d531 5 6.2＞1.5d64713 1260 3.7＞1.5d72611 189 13.8＞1.5主斜井配电点一、各台开关的过流整定:1号KBZ-400 电子插件I0P.0=308×1.14=351.1A 取400A 2号BKD10-400 电子插件I0P.0=308×1.14=351.1A 取400A 3号KBZ-400 电子插件I0P.0=60×1.14=68.4A 取120A 4号BKD9-400 电子插件I0P.0=30×1.14=34.2A 取120A 5号BKD9 -400 电子插件I0P.0=30×1.14=34.2A 取120A 二、按短路校验各台开关1号KBZ-400短路电流：308×1.14×4=14044A 取1600Ad1点的电缆长度:Lct=0.724×30=21.7m 查表:6318AKγ=6318÷1400=3.9>1.52号BKD9-400短路电流：308×1.14×4=1404.4A 取1600Ad2点的电缆长度:Lct=0.724×580=419.9m 查表:2518AKγ=2518÷1600=1.57>1.53号KBZ-400短路电流：60×1.14×4=273.6A 取800Ad3点的电缆长度:Lct=0.724×30=21.7m 查表:6318AKγ=6318÷800=7.9>1.54号BKD9-400Z短路电流：30×1.14×4=136.8A 取800Ad4点的电缆长度:Lct=0.724×70=50m 查表:1995AKγ=1995÷800=2.4>1.55号BKD9-400Z短路电流：30×1.14×4=136.8A 取800Ad4点的电缆长度:Lct=0.724×70=50m 查表:1995AKγ=1995÷800=2.4>1.5Kγ=31÷5=6.2>1.5短路点两相短路电流开关保护整定灵敏度d16318 1600 3.9＞1.5d22518 1600 1.57＞1.5d36318 800 7.9＞1.5d41995 800 2.4＞1.5d51995 800 2.4＞1.52-505配电点一、各台开关的过流整定:1号KBZ-630 电子插件I0P.0=320×1.14=364.81A 取441A 2号ZXB-4 熔断器I0P.0=3.49A 取5A3号BKD9-630 电子插件I0P.0=247.5×1.14=282A 取441A 4号BKD9-630 电子插件I0P.0=760×1.14=866A 取1260A 5号QJZ-300 电子插件I0P.0=160×1.14=182.4A 取210A 6号QJZ-400 电子插件I0P.0=600×1.14=6842A 取800A 7号KBZ-630 电子插件I0P.0=630×1.14=718.2A 取1260A 8号QJT-250 电子插件I0P.0=315×1.14=359A 取500A 9号QJT-250 电子插件I0P.0=315×1.14=359A 取500A 二、按短路校验各台开关1号KBZ-630短路电流：320×1.14×4=1459.2A 取1890Ad1点的电缆长度:Lct=0.724×30=21.7m 查表:3222AKγ=3222÷1890=3.9>1.52号ZXB-4照明综保取变压器一次电流:I Nf＝3.49取5Ad2点的电缆长度:Lct=1.638×30=49.1m 查表:145AKγ=145÷5=29>1.53号BKD9-630短路电流：247.5×1.14×4=1128.6A 取1260Ad3点的电缆长度:Lct=0.724×600=434.4m 查表:2890A Kγ=2890÷1260=2.2>1.54号BKD9-630短路电流：760×1.14×4=3465.6A 取3780Ad4点的电缆长度:Lct=0.724×30=49.1m 查表:6052AKγ=6052÷3780=1.6>1.55号QJZ-300短路电流：160×1.14×4=729.6A 取900Ad5点的电缆长度:Lct=0.724×300=217.2m 查表:3329AKγ=3329÷900=3.7>1.56号QJZ-400Z短路电流：600×1.14×4=2736A 取2800Ad6点的电缆长度:Lct=0.65×360=234m 查表:4451AKγ=4451÷2800=1.59>1.57号KBZ-630短路电流：630×1.14×4=2872A 取3150Ad7点的电缆长度:Lct=0.724×30=21.7m 查表:6318AKγ=6318÷3150=2>1.58号QJZ-250短路电流：315×1.14×4=1436A 取1500Ad8点的电缆长度:Lct=0.65×300=195m 查表:4816AKγ=4816÷1500=3.2>1.56号QJT-250短路电流：315×1.14×4=1436A 取1500Ad6点的电缆长度:Lct=0.65×300=234m 查表:4816AKγ=4816÷1500=3.2>1.5短路点两相短路电流开关保护整定灵敏度d13222 1890 1.7＞1.5d22890 1260 2.2＞1.5d3145 5 29＞1.5d46052 3780 1.6＞1.5d53329 900 3.7＞1.5d64451 2800 1.59＞1.5d76318 3150 2＞1.5d84816 1500 3.2＞1.5d94816 1500 3.2＞1.5。

90107综采工作面整定计算书

90107综采工作面整定计算书

90107综采工作面供电系统整定及短路电流计算整定计算：KBSGZY-1000/10/1.14移动变电站高、低压保护箱的整定：（1）、低压保护箱的整定工作电流总和来计算。

最大起动电流8.202575.014.1350061≈⨯⨯⨯=I 其它电机额定工作电流和5.21975.014.133252≈⨯⨯=II=I 1+I 2=2245.3A整定电流按 I ≥I+∑I 计算，则 I=2245.3A ，所以：低压保护箱整定值取2246A 。

（2）、高压保护箱的整定按保护动力变压器 I=1.2~1.4*(I 1+I 2)/(K*Ki)计算： 式中：K ——变压器变压比K ——高压配电箱电流互感器的变流比该变压器K=10000/1140；高压配电箱Ki=1000/5 则 I ≈1.67 (A) 即整定动作电流为1.7 A 。

所以，反馈在高压侧实际电流为340A 。

1#KJZ1-630馈电开关所带负荷为：5.21975.014.133253≈⨯⨯=⨯⨯=φCOS U P I 其中： I ：整定电流值 P ：设备功率(kW) U ：三相电压（kV ）COS ф ： 设备功率因素（一般可估0.75）经计算，I ≈219.5（A ），按开关过流热元件整定值≥I e 来选取整定值，则热元件整定值取220A 。

短路脱扣电流的整定按所带负荷最大一台电机的起动电流（额定电流的5~7倍）加上其它电动机额定长时工作电流选取整定值。

最大起动电流：89.101275.014.1325061≈⨯⨯⨯=I 其它电机和额定工作电流65.5075.014.13752≈⨯⨯=II 1+I 2=1063.54A则KJZ1-400馈电开关短路脱扣电流的整定值取1064A 。

2#KJZ1-630馈电开关所带负荷为：63.33775.014.135003≈⨯⨯=⨯⨯=φCOS U P I 其中： I ：整定电流值 P ：设备功率(kW) U ：三相电压（kV ）COS ф ： 设备功率因素（一般可估0.75）经计算，I ≈337.63（A ），按开关过流热元件整定值≥I e 来选取整定值，则热元件整定值取338A 。

矿井整定计算书

矿井整定计算书

XX矿业矿井整定计算书编制单位：机电科编制日期：编制人:审核：机电矿长：井下变电所低压整定计算1、D1-2馈电开关定值计算设备明细本台开关型号为KBZ-400，所带负荷为中央水泵房2#水泵，主斜井皮带涨紧绞车、给煤机等，共计101kW ，电压等级660V ，最大负荷75kW 。

（1）过载保护整定电流值： A K P I I X e 9582.010115.115.1e z =⨯⨯==≤（2）短路保护整定电流值：A I I I 4.5472615.17515.16e qe d =⨯+⨯⨯=+≥∑, 取547A（3）短路倍数整定：6.595547n z d s ===I I 取6倍（4）灵敏系数校验：从变压器至本台馈电负荷线路末端，其中MYP 3×95型电缆10m ，换算系数0.53，MYP 3×50型电缆35m ，换算系数1，MYP 3×35型电缆20m ，换算系数1.37，折合为50mm ²电缆长度68m ，查表得两相短路电流为6904A ，故 5.11.129566904n z s 2d sen ＞）（=⨯=⨯=I I K 满足灵敏度要求。

式中：I Z --过流保护整定值；I e --用电设备额定电流之和；P e --用电设备额定功率之和；Kx --所带负荷需用系数；I d --短路保护整定值；I eq --容量最大一台电机或几台电机的额定起动电流；∑e I --除最大一台电机外，其余负荷额定电流之和；n s --短路整定倍数。

2、D1-3馈电开关定值计算设备明细本台开关型号为KBZ-400，所带负荷为中央水泵房1#水泵，160kW,电压等级660V 。

（1）过载保护整定电流值： A P I I e 18416015.115.1e z =⨯==≤，取185A（2）短路保护整定电流值：A I I I 110416015.16e qe d =⨯⨯=+≥∑ （3）短路倍数整定：61841104n z d s ===I I 取6倍（4）灵敏系数校验：从变压器至本台馈电线路末端，其中MYP 3×95型电缆15m ，换算系数0.53，MYP 3×50型电缆38m ，换算系数1，MYP 3×35型电缆15m ，换算系数1.37，折合为50mm ²电缆长度66m ，查表得两相短路电流为7010A ，故5.13.611107010d 2d sen ＞）（===I I K 满足灵敏度要求。

供电系统整定计算书

供电系统整定计算书

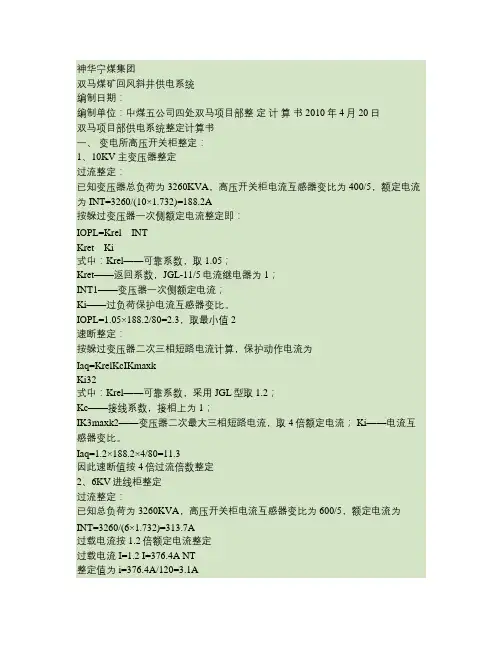

神华宁煤集团双马煤矿回风斜井供电系统编制日期：编制单位：中煤五公司四处双马项目部整定计算书 2010年4月20日双马项目部供电系统整定计算书一、变电所高压开关柜整定：1、10KV主变压器整定过流整定：已知变压器总负荷为3260KVA，高压开关柜电流互感器变比为400/5，额定电流为INT=3260/(10×1.732)=188.2A按躲过变压器一次侧额定电流整定即：IOPL=Krel INTKret Ki式中：Krel——可靠系数，取1.05；Kret——返回系数，JGL-11/5电流继电器为1；INT1——变压器一次侧额定电流；Ki——过负荷保护电流互感器变比。
