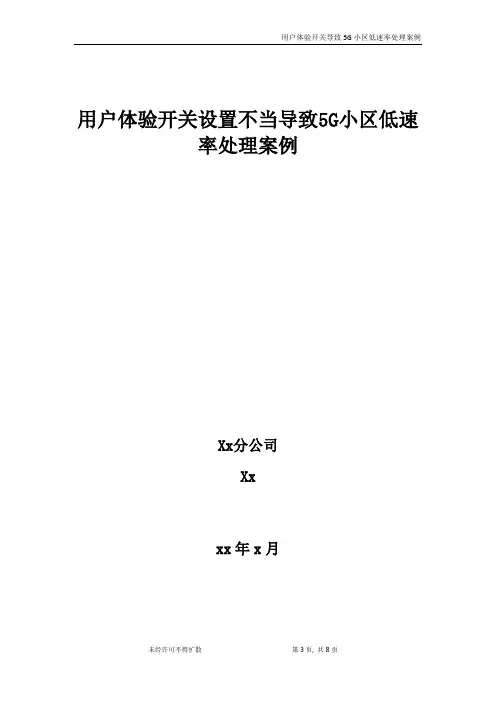

用户体验开关设置不当导致5G小区低速率处理案例Xx分公司Xxxx年x月1目录一、问题描述 (3)二、分析过程 (4)2.1无线环境及基站运行状态检查 (4)2.2SIM卡签约速率检查 (6)2.3后台5G侧网管的参数检查 (6)三、解决措施 (7)四、经验总结 (7)NSA共享载波站点低速率小区处理案例Xx【摘要】网络共享载波是指不同运营商之间，在网络部署阶段共同承担的移动网络部署做法，设计考虑网络演进能力，过渡期为NSA组网共建共享，2020年演进至SA组网共建共享。

案例为安徽xx电信5G单锚点共享载波，NSA站点开通后业务测试验证中遇到的低速率问题处理。

【关键字】NNSA低速率、用户体验开关【业务类别】电联共建共享、NSA一、问题描述5月16日xx电信分公司按照计划开通5G单锚点共享载波NSA站点。

由于xx电信5G 未中兴设备，4G为诺基亚设备，电信4G无法作为锚点小区使用。

载波方案NSA共享方式：联通1.8G共享载波+电信5G共享载波，NSA共享方式见下图：业务测试验证中遇到5G测试手机有5G信号，速率低问题；现场测试终端5G信号正常，现场测试速率只有270M左右：图一现场测试图二、分析过程2.1无线环境及基站运行状态检查1)现场HN-寿县-寿县南门电信局-ZA-7143438站点与测试人员终端之间无建筑物、树木等遮挡物，SSB RSRP: -82dBm，SSB SINR: 17.5dB左右；现场测试5G-FTP下行速率能达到257M左右，判断站点非占用假5G信号情况；2)测试软件核查测试业务时，观察调度（Grant DL NUM）：1200以上；（DL MCS：27），下行调制方式：NR 256QAM， DL RANK：4流，信道质量良好。

图二现场测试参数图3)后台网管核查5G站点HN-寿县-寿县南门电信局-ZA-7143438无故障，小区状态正常，网管KPI指标无异常；5G站点诊断站点光口状态正常：图三小区状态查询4)现场尝试变更FTP服务器测试及终端单独APP-SPEEDTEST测试，电信/联通5G手机测试速率依旧未达CQT测试速率标准值：图四SPEEDTEST测试结果2.2SIM卡签约速率检查1)营业厅核查电信/联通2张SIM卡套餐流量未超限；后台SIM卡信令跟踪核查，签约速率也未受限：图五签约速率查询2.3后台5G侧网管的参数检查1)在5G侧网管的RB配置核查，现网配置为100M带宽273RB：图六带宽查询2)在5G侧网管下行传输模式，核查设置正常：图七下行传输模式查询3)在5G侧网管确认商用基线参数设置，核查站点基线参数用户开关=5，建议修改基线值后业务验证测试：图八基线参数查询三、解决措施基线参数用户体验开关5修改为0后，前台测试速率已恢复正常，速率能达1G左右，5G测试业务低速率问题已排查完成：图九复测速率图四、经验总结xx电信开通NSA共享载波站点，5G网管参数设置，对新开站点要进行站点参数核查比较，对后续站点开通具有指导意义。

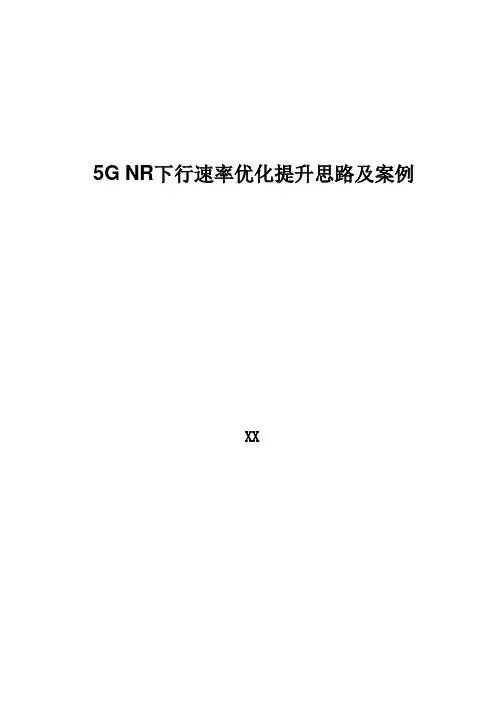

5G NR下行速率优化提升思路及案例XX目录XX电信5G NR 下行速率优化提升思路及案例 (3)一、路测速率定位总体思路 (3)二、路测下行速率优化措施 (5)2.1无线参数优化： (5)2.2空口覆盖及资源优化 (6)2.3T CP 性能优化 (21)三、典型案例 (24)3.1问题描述 (24)3.2问题分析 (25)3.3效果验证 (26)3.4经验总结 (26)电信 5G NR 下行速率优化提升思路及案例XX【摘要】5G NR 系统在LTE 原有技术的基础上，采用了一些新的技术和架构。

在多址方式上，NR 继承了LTE 的OFDMA 和SC-FDMA，并且继承了LTE 的多天线技术，MIMO 流数比LTE 更多。

调制方式上，支持根据空口质量自适应选择QPSK、16QAM、64QAM 和256M 等调制方式。

NR 理论吞吐率计算与带宽、调制方式、MIMO 模式及具体参数配置有关。

从MAC 层的TBS 选择来看，100M 带宽时单用户UE 最大可以使用273RB，256QAM，27 阶，4 流单码字平均约为TBS=112000，TTI=0.5ms，按照4：1 子帧配比，则每秒中传输的bit 数约为112000*8*1600，约为1.4Gbps。

实际峰值除了与上述等因素有关外，还与UE 能力有关，不同UE 能力下的下行和上行最大吞吐量。

【关键字】峰值速率参数优化测试优化案例【业务类别】本案例主要是通过探究5G NR 下行峰值速率优化整体思路及解决方案，通过个别案例参数调整，达到了改善下行速率的目的。

一、路测速率定位总体思路峰值速率测试流程主要有如下四个步骤：➢Step 1：峰值速率调测准备及基础排查➢Step 2：无线参数优化➢Step3：空口性能优化➢Step4：TCP 性能优化下行速率优化思路：二、路测下行速率优化措施2.1无线参数优化：➢基站修改 MIMO 模式，适用于 4T4R 小区：MOD NRDUCELLPDSCH: NrDuCellId=0, MaxMimoLayerNum=LAYER_4;➢打开下行 256QAM：MOD NRDUCELLALGOSWITCH: NrDuCellId=0, Dl256QamSwitch=ON;➢打开 TRS/CSI-RS/SSB RateMatch 开关：MOD NRDUCELLPDSCH: NrDuCellId=0, RateMatchSwitch=SSB_RATEMATCH_SW- 1&CSIRS_RATEMATCH_SW-1&TRS_RATEMATCH_SW-1;➢PDCCH 占用1 个符号：MOD NRDUCELLPDCCH: NrDuCellId=0, OccupiedSymbolNum=1SYM;➢DMRS Type2 单符号：MOD NRDUCELLPDSCH: NrDuCellId=0, DlDmrsConfigType=TYPE2,DlDmrsMaxLength=1SYMBOL; ➢无附加导频：MOD NRDUCELLPDSCH: NrDuCellId=0, DlAdditionalDmrsPos=NOT_CONFIG;➢PMI 权：MOD NRDUCELLPDSCH: NrDuCellId=0, FixedWeightType=PMI_WEIGHT;➢TRS 周期：40ms，CSI 周期：20ms：MOD NRDUCELLCSIRS: NrDuCellId=0, TrsPeriod=MS40, CsiPeriod=SLOT20;➢子帧配比：MOD NRDUCELL: NrDuCellId=0, DuplexMode=CELL_TDD,FrequencyBand=N77,SubcarrierSpacing=30KHZ, SlotAssignment=4_1_DDDSU, SlotStructure=SS2; ➢压缩比 2:1：MOD NRDUCELLTRP: NrDuCellTrpId=0,CpriCompression=2_COMPRESSION,BranchCpriCompression=2_COMPRESSION;➢配置发射功率 21：0MOD NRDUCELLTRP: NrDuCellTrpId=0, MaxTransmitPower=210;➢修改 QCI 9 对应的 NRCELL 小区RLC 模式为 AM/UM 模式，与 LTE 侧保持一致，否则无法接入：MOD NRCELLQCIBEARER: NrCellId=0, Qci=9, RlcMode=AM;➢修改对应 PDCP 参数组中的 PDCP 序列号长度为 18bit，与LTE 侧保持一致，否则无法接入：MOD GNBPDCPPARAMGROUP: PdcpParamGroupId=5, DlPdcpSnSize=BITS18,UlPdcpSnSize=BITS18;➢NSA 组网，PDCP 窗口推荐设置为 18bits，AM 模式（AM 模式有数据包的确认机制，速率会比 UM 模式更稳定）：MOD RLCPDCPPARAGROUP: RlcPdcpParaGroupId=5, RlcMode=RlcMode_AM, AmPdcpSnSize=AmPdcpSnsize_18bits;2.2空口覆盖及资源优化下行速率分析方法5G 下行单用户（2T4R）峰值达成条件：RANK 稳定在4 流，MCS 稳定在27 阶（256QAM），无误码，且DL Grant 次数稳定在1600 次（商用4:1 配置），100M 带宽下行可调度RB 数为265 个左右（100M 最大273RB）。

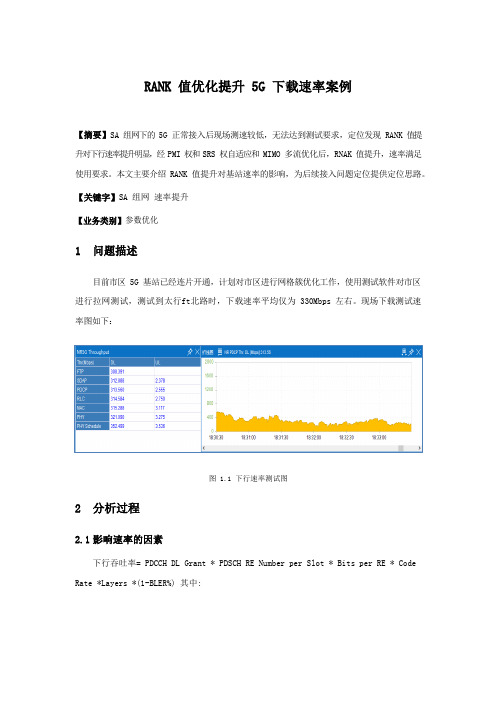

RANK 值优化提升 5G 下载速率案例【摘要】SA 组网下的 5G 正常接入后现场测速较低，无法达到测试要求，定位发现 RANK 值提升对下行速率提升明显，经 PMI 权和 SRS 权自适应和 MIMO 多流优化后，RNAK 值提升，速率满足使用要求。

本文主要介绍 RANK 值提升对基站速率的影响，为后续接入问题定位提供定位思路。

【关键字】SA 组网速率提升【业务类别】参数优化1问题描述目前市区 5G 基站已经连片开通，计划对市区进行网格簇优化工作，使用测试软件对市区进行拉网测试，测试到太行ft北路时，下载速率平均仅为 330Mbps 左右。

现场下载测试速率图如下：图 1.1 下行速率测试图2分析过程2.1影响速率的因素下行吞吐率= PDCCH DL Grant * PDSCH RE Number per Slot * Bits per RE * Code Rate *Layers *(1-BLER%) 其中:DCCH DL Grant 代表下行调度次数；PDSCH RE Number per slot 代表每个时隙 PDSCH 所能使用的 RE 资源，由该时隙所有的RE 数减去PDSCH 之外的开销得到;Bits per RE 每个 RE 能够承载的比特数，由调制方式决定，256QAM=8bits,64QAM=6bits，16QAM=4bits，QPSK=2bits;Code Ratc 码率，即当传输的有效 bit 数目占总传输 bit 数目的比率。

根据协议 3GPP TS38.214，下行数据解调的码率由 MCS 阶数决定，最高不能超过 0.92;Layers:代表 PDSCH 空间传输层数，即 Rank;BLER:即误码率，是出错的块在所有发送的块中所占的百分比(只计算初传的block)，数据信道的目标 IBLER 为 10%;现通过影响速率的因素一一排除。

2.2故障排查核查该路段锚点及NR 基站状态，均无有影响业务告警，排除站点故障导致该路段速率差的原因。

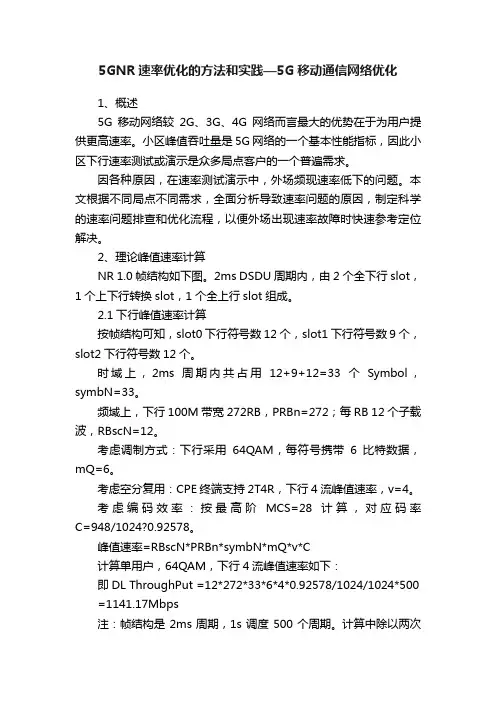

5GNR速率优化的方法和实践—5G移动通信网络优化1、概述5G移动网络较2G、3G、4G网络而言最大的优势在于为用户提供更高速率。

小区峰值吞吐量是5G网络的一个基本性能指标，因此小区下行速率测试或演示是众多局点客户的一个普遍需求。

因各种原因，在速率测试演示中，外场频现速率低下的问题。

本文根据不同局点不同需求，全面分析导致速率问题的原因，制定科学的速率问题排查和优化流程，以便外场出现速率故障时快速参考定位解决。

2、理论峰值速率计算NR 1.0帧结构如下图。

2ms DSDU周期内，由2个全下行slot，1个上下行转换slot，1个全上行slot组成。

2.1下行峰值速率计算按帧结构可知，slot0下行符号数12个，slot1下行符号数9个，slot2下行符号数12个。

时域上，2ms周期内共占用12+9+12=33个Symbol，symbN=33。

频域上，下行100M带宽272RB，PRBn=272；每RB 12个子载波，RBscN=12。

考虑调制方式：下行采用64QAM，每符号携带6比特数据，mQ=6。

考虑空分复用：CPE终端支持2T4R，下行4流峰值速率，v=4。

考虑编码效率：按最高阶MCS=28计算，对应码率C=948/1024?0.92578。

峰值速率=RBscN*PRBn*symbN*mQ*v*C计算单用户，64QAM，下行4流峰值速率如下：即DL ThroughPut =12*272*33*6*4*0.92578/1024/1024*500 =1141.17Mbps注：帧结构是2ms周期，1s调度500个周期。

计算中除以两次1024，是将速率单位转换成Mbps。

2.2上行峰值速率计算上行峰值速率计算跟下行计算思路一致。

按帧结构可知，DSDU配置，上行slot3上行符号数11个。

时域上，2ms周期内占用11个Symbol，symbN=11。

频域上，PUCCH和PRACH占用16RB实际可供PUSCH使用的RB数是272-16=256，即PRBn=256；每RB 12个子载波，RBscN=12。

5G优化案例5GNR下行速率优化提升思路及案例5G NR（New Radio）是第五代移动通信技术中的无线接入技术标准，为用户提供高速、低延迟、大容量的无线通信服务。

在5G NR下行速率优化方面，可以采取以下思路和案例。

1.使用更高的频段：5GNR技术可以利用更高的频段，如毫米波频段，以提供更大的带宽和更高的速率。

在此情况下，可以通过增加天线数目和使用波束赋形技术来提高系统的下行速率。

可以通过增加天线数目来实现更高的天线增益，并通过波束赋形技术将信号更加集中地发送到用户设备。

案例：在城市热点区域部署毫米波基站，增加基站天线数目和增加波束赋形技术，以提供更高的下行速率。

实际部署情况可以涵盖城市公园、购物中心和大型企业等区域。

2.使用更多的MIMO天线：多输入多输出（MIMO）技术是提高系统容量和下行速率的重要技术之一、通过在基站和用户设备之间使用多个天线进行数据传输，可以提高信道容量和下行速率。

尤其是在大规模MIMO系统中，可支持数十个天线，以提供更高的下行速率和更好的覆盖。

案例：在城市繁忙地区的基站上增加MIMO天线，提供大规模MIMO服务。

这将显著提高用户设备的下行速率和网络容量。

实际部署可以针对城市中心的高楼大厦群、商业区域和人口密集的社区等区域。

3.增加网络密度：通过增加基站和小区的密度，可以提高网络容量和下行速率。

将基站部署得更加密集，可以减少用户之间的干扰并提供更快的数据传输速率。

案例：在城市区域增加更多的基站，特别是在人口密集的区域。

这将提高网络的覆盖范围和容量，从而提高用户的下行速率。

4.使用低功耗技术：通过使用低功耗技术，如睡眠模式和统一传输间隔（UTT）等技术，可以减少干扰及资源利用，提高网络效率和下行速率。

案例：通过在基站和用户设备之间使用睡眠模式技术，可以降低功耗并减少干扰，从而提高系统的下行速率。

实际应用可覆盖手机、路由器等设备。

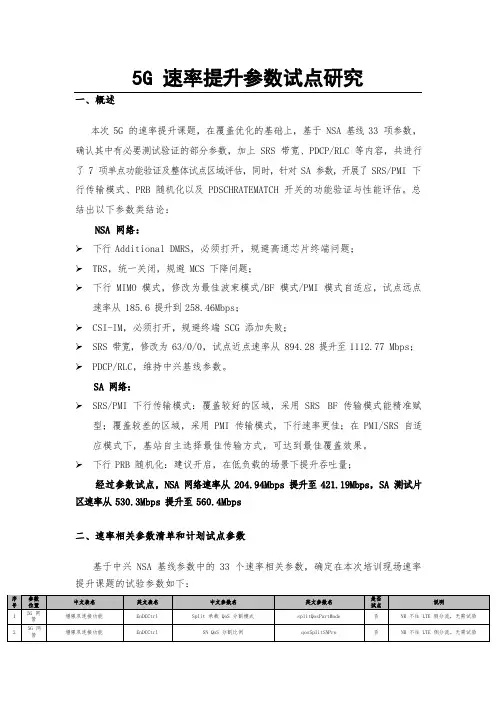

5G 速率提升参数试点研究一、概述本次 5G 的速率提升课题，在覆盖优化的基础上，基于 NSA 基线 33 项参数，确认其中有必要测试验证的部分参数，加上 SRS 带宽、PDCP/RLC 等内容，共进行了 7 项单点功能验证及整体试点区域评估，同时，针对 SA 参数，开展了 SRS/PMI 下行传输模式、PRB 随机化以及 PDSCHRATEMATCH 开关的功能验证与性能评估。

总结出以下参数类结论：NSA 网络：➢下行 Additional DMRS，必须打开，规避高通芯片终端问题；➢TRS，统一关闭，规避 MCS 下降问题；➢下行 MIMO 模式，修改为最佳波束模式/BF 模式/PMI 模式自适应，试点远点速率从 185.6 提升到 258.46Mbps；➢CSI-IM，必须打开，规避终端 SCG 添加失败；➢SRS 带宽，修改为 63/0/0，试点近点速率从 894.28 提升至 1112.77 Mbps；➢PDCP/RLC，维持中兴基线参数。

SA 网络：➢SRS/PMI 下行传输模式：覆盖较好的区域，采用 SRS BF 传输模式能精准赋型；覆盖较差的区域，采用 PMI 传输模式，下行速率更佳；在 PMI/SRS 自适应模式下，基站自主选择最佳传输方式，可达到最佳覆盖效果。

➢下行 PRB 随机化：建议开启，在低负载的场景下提升吞吐量；经过参数试点，NSA 网络速率从 204.94Mbps 提升至 421.19Mbps，SA 测试片区速率从 530.3Mbps 提升至 560.4Mbps二、速率相关参数清单和计划试点参数基于中兴 NSA 基线参数中的 33 个速率相关参数，确定在本次培训现场速率提升课题的试验参数如下：三、功能试点评估3.1下行 Additional DMRS 试验3.1.1参数配置下行 Additional DMRS 关闭：下行 Additional DMRS 打开：3.1.2测试评估Additional DMRS 关闭后下载速率骤降，中兴反馈高通芯片终端必须配置下行 Additional DMRS，否则影响解调：3.2 TRS 试验3.2.1 参数配置TRS 关闭（NZP-CSI-RS-ResourceId=40/41/42/43 的 density=1，均非 TRS ）：TRS 打开（除了 NZP-CSI-RS-ResourceId=40/41/42/43，增加 NZP-CSI-RS- ResourceId=4/5/6/7，density=3，单端口，即 TRS ）：1200 1000 800 600 400 200 0Avg NR PDCP DL Throughput(Mbps)1116.53815.73393.56 112.26121.29193.6477.32169.86近点中点1下行Additional DMRS 关闭中点2下行Additional DMRS 打开远点4 个 TRS 资源的参数配置如下，都属于 NZP-CSI-RS-ResourceSetId=3：参数NZP-CSI-RS-ResourceSetId=3NZP-CSI-RS-ResourceId=4NZP-CSI-RS-ResourceId=5NZP-CSI-RS-ResourceId=6NZP-CSI-RS-ResourceId=7frequencyDomainAllocationrow1=0001 row1=0001 row1=0001 row1=0001 nrofPorts p1 p1 p1 p1 firstOFDMSymbolInTimeDomain4 8 4 8cdm-Type noCDM noCDM noCDM noCDMdensity 3 3 3 3startingRB 60 60 60 60nrofRBs 52 52 52 52 PeriodicityAndOffset slot40/25 slot40/25 slot40/26 slot40/26 TRS 的 RE 映射如下：3.2.2测试评估TRS 关闭后，近/中/远点下载速率均有明显提升：TRS 关闭前后速率差异较大，表现在打开 TRS 后 MCS 下降：3.3下行 MIMO 模式试验 13.3.1参数配置置 0，最佳波束模式/BF 模式自适应➢用于 PMI 反馈的 NZP-CSI-RS-ResourceId=40/41/42/43：➢ 2 个 SRS-ResourceSet ，各自包含 4/1 个 SRS-ResourceId ，分别用于antennaSwitching 和 codebook：置 7，最佳波束模式/BF 模式/PMI 模式自适应设置下的 CSI-RS 和 SRS：➢用于 PMI 反馈的 NZP-CSI-RS-ResourceId=40/41/42/43：4 个 NZP-CSI-RS-Resource 的参数配置如下，都属于 NZP-CSI-RS- ResourceSetId=3，只有 PeriodicityAndOffset 不一致，其他参数都一样：这种情况协议说明需在 38.211 table 7.4.1.5.3-1 中找 Ports, Density 和CDMtype 都匹配的 row 值：此例 Ports=p8，density=1，CDMtype= fd-CDM2，匹配有 row=6/7 两个；frequencyDomainAllocation 里置 1 的个数=4，应对应 row=6：Table 7.4.1.5.3-1: CSI-RS locations within a slot.NZP-CSI-RS-ResourceId=40~43 的RE 映射如下，除了每 40 个时隙周期的偏置不同，分别在第 0/10/20/30 个时隙上发送，单个时隙内的 RE 映射都一样：➢ 2 个 SRS-ResourceSet ，各自包含 4/1 个 SRS-ResourceId ，分别用于antennaSwitching 和 codebook：3.3.2测试评估打开最佳波束模式/BF 模式/PMI 模式自适应✓近/中点基于 SRS 测量，远点基于 CSI 反馈，从信令上不能直接体现 gNB 当前采用哪种方式发送 PDSCH✓测试评估远点速率提升明显，近点相差不大，中点 2 的 T0/T1 值相差不大，但中点 1 的T0/T1 值差异较大：3.4CS-IM 试验3.4.1参数配置CSI-IM 生效时的配置：定义了 4 个 pattern1 类型的 CSI-IM-ResourceId=0~3，都属于 CSI-IM-ResourceSetId=0，时频域参数完全一致：CSI-IM 的 RE 映射如下：该项试验中关闭 CSI-IM 后，近点测试出现了 SCG 添加失败的问题，导致下载速率仅为 4G 侧速率。

NR小区天线权值优化提升下载速率案例上报省份：福建案例上报人：林忠进一、关键词：天线权值，提升，下行速率二、案例分类1.问题分类：速率类2.手段分类：参数调整三、优化背景在厦门海仓区拉网测试中，路段存在多个PCI重叠覆盖，导致下载速率低。

5G NR基础优化，也是体现在天馈优化上，现5G N R新增天线权值优化，可借助天线权值调整，达到天馈调整的效果。

四、问题描述在厦门海沧示范区微簇拉网测试过程中，发现该微簇MAC层下载速率仅有317Mbit/s，严重低于簇优化目标值。

五、问题分析通过LOG回放分析，该微簇多个路段存在重叠覆盖导致干扰，影响下载速率。

路段1：新旭日海湾与滨湖东路与海沧大道监控杆之间路段，从PCI分布图可以看出，该路段存在多个PCI重叠覆盖，该路段下载速率仅有300M左右。

路段2：从PCI分布图可以看出，新旭日海湾3小区严重过覆盖到海沧移动新大楼，该路段下载速率也仅有300M。

六、解决措施NR小区的AAU为RRU与天线一体化，天线通道达到64T64R，天线增益更大，通过天线权值参数修改设置可以优化天线的水平和垂直波瓣宽度以及电子下倾角，达到外场RF调整效果。

目前华为AAU支持以下17钟广播波束的权值调整：后台参数设置界面如下：针对问题路段，通过调整主覆盖站点的天线权值，优化问题路段覆盖，参数调整如下：七、优化效果通过优化该微簇站点的天线权值参数后，问题路段及整个微簇的覆盖、下载速率均有明显改善。

新旭日海湾与滨湖东路与海沧大道监控杆之间路段优化后，重叠覆盖问题得到明显改善，下载速率由平均300 Mbit/s提升至60 0 Mbit/s。

优化前优化后新旭日海湾3与海沧移动新大楼之间路段优化后过覆盖情况得到有效改善，平均下载速率由300 Mbit/s提升至450 Mbit/s。

优化前优化后整个微簇的下载速率由317Mbit/s提升至450Mbit/s。

优化前优化前后路测指标统计对比：优化前优化后八、基于案例提炼的方法、流程及评估标准建议5G站点支持更加灵活的远程天线权值“软调整”，在外场RF天线调整受限时，可通过天线权值优化调整达到覆盖优化效果，提高道路覆盖率以及减少道路重叠覆盖干扰。

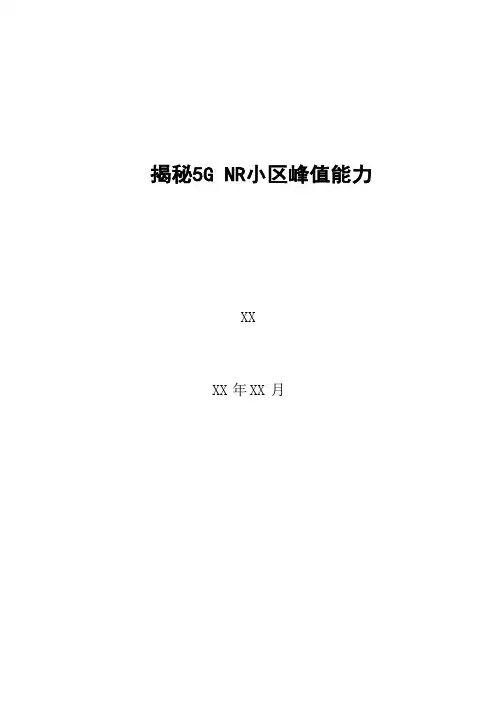

揭秘5G NR小区峰值能力XXXX 年XX 月目录一、背景介绍 (3)1.15G 演示业务介绍 (3)1.1.1保障业务对网络要求高 (4)1.1.2单小区演示业务多 (4)1.2双备份保障5G 网络覆盖 (4)二、问题发现及分析 (5)2.1问题现象 (5)2.1.1多终端并发无法到达小区峰值速率 (5)2.1.2单终端平均调度数偏少 (6)2.25G 网络问题分析 (6)2.2.1终端调度次数分析 (6)2.2.2NR PDCCH 资源调度信令分析 (8)2.2.3NR PDCCH DCI 分配信令分析 (9)三、优化措施 (9)3.1根因定位 (9)3.1.1 PDCCH Ratematching 功能开关开启 (9)3.2.1 PDCCH 可用调度资源CCE 受限 (9)3.2解决方案-关闭PDCCH Ratematching 功能开关 (10)四、经验总结 (11)4.1成功经验 (11)4.2推广建议 (11)揭秘 5G NR 小区峰值能力XX【摘要】XX电信5G 试点，越秀西湖花市业务演示包括无人机实时视频直播，16 路高清视频，猜拳机器人，民众W I F I体验。

业务需要在花市档口定点（单小区），使用三C P E同时做下载和上传。

实测发现单CPE 可满足业务需求，3 CPE 同时做业务无法达到要求。

分析发现由于单用户峰值参数配置后，DCI（Downlink Control Indicator）资源分配被抢占，无法时分调度导致。

参数修正后3 CPE 达到要求【关键字】5G，SA，速率，多用户【业务类别】无线，参数一、背景介绍1.15G 演示业务介绍XX迎春花市是广东省的地方传统民俗文化盛会，XX人民的一场嘉年华。

一年一度的迎春花市繁花似锦、人海如潮，热闹非凡。

迎春花市是中国独一无二的民俗景观。

其不但呈现了古老的岭南地区人民群众的春节习俗，更与XX人的生活密切相关，迎春花市融合了XX人“讲意头”的传统，从而形成了自己独特的花卉语言。

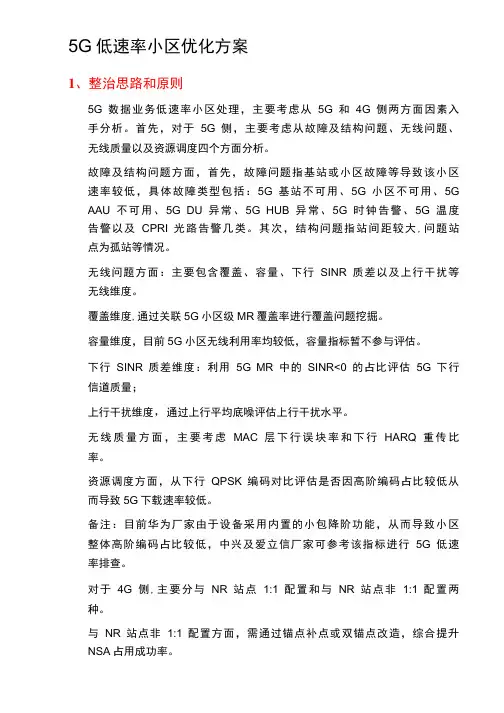

5G低速率小区优化方案1、整治思路和原则5G数据业务低速率小区处理，主要考虑从5G和4G侧两方面因素入手分析。

首先，对于5G侧，主要考虑从故障及结构问题、无线问题、无线质量以及资源调度四个方面分析。

故障及结构问题方面，首先，故障问题指基站或小区故障等导致该小区速率较低，具体故障类型包括：5G基站不可用、5G小区不可用、5G AAU不可用、5G DU异常、5G HUB异常、5G时钟告警、5G温度告警以及CPRI光路告警几类。

其次，结构问题指站间距较大,问题站点为孤站等情况。

无线问题方面：主要包含覆盖、容量、下行SINR质差以及上行干扰等无线维度。

覆盖维度,通过关联5G小区级MR覆盖率进行覆盖问题挖掘。

容量维度，目前5G小区无线利用率均较低，容量指标暂不参与评估。

下行SINR质差维度：利用5G MR中的SINR<0的占比评估5G下行信道质量；上行干扰维度，通过上行平均底噪评估上行干扰水平。

无线质量方面，主要考虑MAC层下行误块率和下行HARQ重传比率。

资源调度方面，从下行QPSK编码对比评估是否因高阶编码占比较低从而导致5G下载速率较低。

备注：目前华为厂家由于设备采用内置的小包降阶功能，从而导致小区整体高阶编码占比较低，中兴及爱立信厂家可参考该指标进行5G低速率排查。

对于4G侧,主要分与NR站点1:1配置和与NR站点非1:1配置两种。

与NR站点非1:1配置方面，需通过锚点补点或双锚点改造，综合提升NSA占用成功率。

与NR 站点1:1配置，需通过锚点质量和锚点参数两方面综合评估是否因锚点问题影响5G 站点占用或5G 下载速率较低。

具体处理思路和流程，如下图所示：5G 低速率质差小区2、5G 侧问题排查分析2.1故障及结构问题（1 ）站点故障问题若某小区数据业务指标突然变差，优先查看周围站点是否存在不可用站点以及零流量站点导致。

关联告警类别：5G 基站不可用、5G 小区不可用、5G AAU 不可用、5G DU 异常、5G HUB 异常、5G 时钟告警、5G 温度告警以及CPRI光路告警等对业务影响较大的告警。
