耐压仪点检规范

耐压测试仪运行检查规程测试仪操作规程耐压测试仪，依据其作用可称为电气绝缘强度试验仪、介质强度测试仪等。

其工作原理是：把一个高于正常工作的电压加在被测设备的绝缘体上，持续一段规定的时间，加在上面的电压就只会产生很小的漏电流，则绝缘性较好。

程控电源模块、信号采集调理模块和计算机掌控系统三个模块构成测试系统。

选择耐压仪的2个指标：zui大输出电压值及zui大报警电流值的数值。

一、目的为正确进行耐压测试仪的功能自检，保证检查结果的正确和有效。

二、耐压测试仪操作步骤1、使用前先将仪器外壳接地，确保接地良好牢靠。

2、插好插头，给耐压测试仪输入电源，将高压输出线和输入低端线悬空安全放好。

3、耐压测试仪运行检查方法：使用一个的标准电阻值300K的电阻，高压输出线和输入低端线夹住300K的电阻的俩端；（1）将试验电压调整到小于1400V，电流设定5mA,按住“启动”按钮，仪器无报警证明仪器良好。

（2）将试验电压调整到大于1600V,电流设定5mA，按住“启动”按钮，仪器发出报警证明仪器良好。

三、耐压测试仪注意事项：1、高压测试仪为高压输出装置，使用时确定要注意安全，操作人员要戴好绝缘手套，检验台和地面上要求铺放绝缘垫，测试过程中绝不可用手触摸被测物体，离开时确定要切断主电源。

2、每天在正式测试前后必需对耐压测试仪进行功能检查，并做好检查结果记录。

3、发觉仪器不正常，应立刻维护和修理保养。

4、维护和修理好后，对两次之间检测的产品进行追溯重检。

接地电阻测试仪的操作要领1、测试仪设置符合规范后才开始接地电阻值的测量。

2、测量前，接地电阻档位旋钮应旋在最大档位即x10档位，调整接地电阻值旋钮应放置在6～7Ω位置。

3、缓慢转动手柄，若检流表指针从中心的0平衡点快速向右偏转，说明原量程档位选择过大，可将档位选择到x1档位，如偏转方向如前，可将档位选择转到x01档位。

4、通过步骤3选择后，缓慢转动手柄，检流表指针从0平衡点向右偏移，则说明接地电阻值仍偏大，在缓慢转动手柄同时，接地电阻旋钮应缓慢顺时针转动，当检流表指针归0时，渐渐加快手柄转速，使手柄转速达到120转／分，此时接地电阻指示的电阻值乘以档位的倍数，就是测量接地体的接地电阻值。

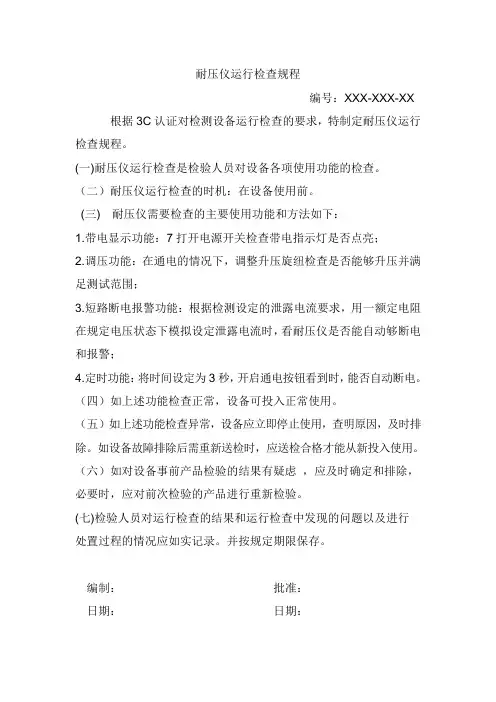

耐压仪运行检查规程
编号：XXX-XXX-XX 根据3C认证对检测设备运行检查的要求，特制定耐压仪运行检查规程。

(一)耐压仪运行检查是检验人员对设备各项使用功能的检查。

（二）耐压仪运行检查的时机：在设备使用前。

(三) 耐压仪需要检查的主要使用功能和方法如下：
1.带电显示功能：7打开电源开关检查带电指示灯是否点亮；
2.调压功能：在通电的情况下，调整升压旋纽检查是否能够升压并满足测试范围；
3.短路断电报警功能：根据检测设定的泄露电流要求，用一额定电阻在规定电压状态下模拟设定泄露电流时，看耐压仪是否能自动够断电和报警；
4.定时功能：将时间设定为3秒，开启通电按钮看到时，能否自动断电。

（四）如上述功能检查正常，设备可投入正常使用。

（五）如上述功能检查异常，设备应立即停止使用，查明原因，及时排除。

如设备故障排除后需重新送检时，应送检合格才能从新投入使用。

（六）如对设备事前产品检验的结果有疑虑，应及时确定和排除，必要时，应对前次检验的产品进行重新检验。

(七)检验人员对运行检查的结果和运行检查中发现的问题以及进行
处置过程的情况应如实记录。

并按规定期限保存。

编制：批准：
日期：日期：
年度耐压仪运行检查记录表
型号：XX2672X 设备编号：XX-XX-XX
日期
功能检查项目
判定检查人备注带电显示调压
短路断
电报警定时
说明：检查时如正常可打“√”，如异常，可打“×”并在备注拦说明。

07耐压测试仪点检设备操作指引07耐压测试仪是一种常见的电气安全测试仪器，用于检测电气设备的耐电压性能是否符合相关安全标准。

为了确保测试的准确性和设备的稳定性，对07耐压测试仪进行定期的点检是非常重要的。

下面是一份操作指引，详细介绍了07耐压测试仪的点检步骤和注意事项。

一、准备工作1.检查07耐压测试仪的外观是否完好，是否有损坏现象。

2.检查电源线和连接线是否完好，无断裂或短路。

3.检查所有按钮和旋钮是否灵活，无卡扣或松动。

二、点检步骤1.总体检查：-检查面板上的指示灯是否正常工作，灯泡是否破损。

-检查内部的电路板和元件是否正常，无烧毁或焊接松动。

-检查接地线是否良好连接，无断裂或松动。

2.电源系统检查：-检查电源系统的输出电压是否稳定、准确。

-检查电源系统的过载保护功能是否正常工作。

-检查电源系统的接地线是否良好接地，无断裂或松动。

3.控制系统检查：-检查所有按钮和旋钮是否灵敏，按下时是否能正常触发。

-检查所有显示屏是否清晰、亮度是否适中。

-检查控制系统的界面是否正常工作，是否显示正确的测试参数。

4.安全保护检查：-检查耐压测试仪的漏电保护功能是否正常工作。

-测试漏电保护时，确保准备好相应的安全设备，防止触电事故发生。

5.测试通道检查：-检查测试通道的插针和插座是否清洁，无腐蚀或松动。

-检查测试通道的连接线是否完好，无断裂或短路。

-检查测试通道的接地线是否良好接地，无断裂或松动。

6.检测仪器检查：-检查07耐压测试仪的输出电压是否准确、稳定。

-检查07耐压测试仪的绝缘电阻是否符合规定要求。

-检查07耐压测试仪的泄漏电流是否符合规定要求。

-检查07耐压测试仪的漏电流保护功能是否正常工作。

三、注意事项1.在进行点检前，应断开07耐压测试仪的电源，并确保电源线已经拔掉插座。

2.在点检过程中，应按照操作指引逐项进行检查，确保每一项都被细致且准确地检测到。

4.进行点检时，应戴上适当的防护手套和眼镜，避免触电和眩光。

1、目的：规范耐压测试仪操作，规定点检方法，避免安全隐患，保证产品耐压测试效果。

2、范围：适用于耐压测试工序。

3、程序要求：3.1测试仪器：MS2670P-II、CJ2671D、CS2671A、CS9913BX、ZC267X等。

3.2使用注意事项：3.2.1耐压测试仪的最高输出电压高达10KV，不正确地使用仪器，将会造成严重的意外事故，故使用者在使用前必须详细阅读本规程！3.2.2工作台位置:3.2.2.1工作台位置必须安排在一般人员非必经的场所，使非工作人员远离工作台。

3.2.2.2如无法做到时，必须将工作台与其它设施隔开，并特别标明“高压测试区”。

3.2.2.3在高压测试时，必须标明“危险！正在高压测试，请勿靠近”。

3.2.3在进行耐压测试时,测试仪必须放在绝缘材料的工作台上,操作人员和被测物之间不得有任何导电材料。

测试时使用工装防护装置，确保安全操作。

工装防护罩签名工艺版本3.4面板及后盖板：3.4.1 MS2670P-II面板及后盖板：启动键复位键16.输入电源插座：插座内带5A保险丝。

17.接地端：安全保护接地柱。

3.4.2 CJ2671D面板及后盖板签名工艺版本3.6.2.3设置电压状态a.CS2671A：将“电压开关转换”按钮置于要求的测试状态，常态为AC，按下为DC。

b.CJ2671D：将“测试转换开关”按钮置于要求的测试状态，常态为AC，按下为DC。

3.6.2.4设置漏电流测试值a.CS2671A：按下“预置”开关；选择所需报警电流范围档；调节漏电流预置电位器,将漏电流调至要求的报警值；弹起“预置”开关，完成漏电流设置。

b.CJ2671D：按下“漏电流”调节按钮，将漏电流设置为要求值。

3.7 点检操作前必须确保座椅和脚下垫好橡胶绝缘垫！3.7.1仪器每天使用前进行点检，并将检测结果记录于《耐压测试仪日检记录表》。

3.7.2若发现有不合格项，应立即停止使用，并及时报维修。

3.7.3检测内容：3.7.3.1外观检查。
