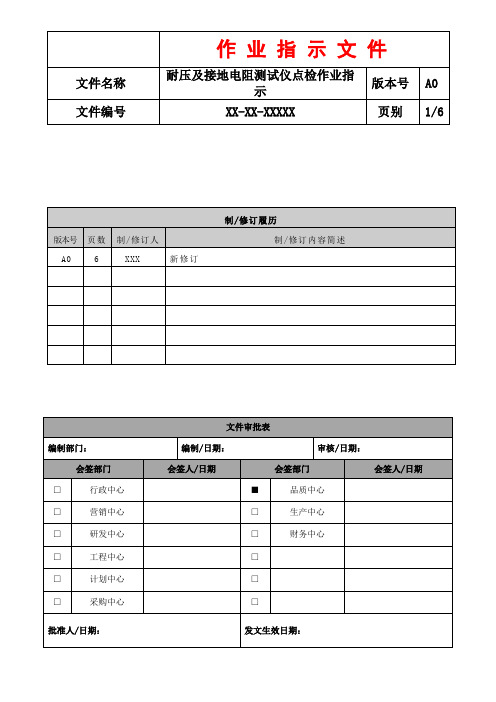

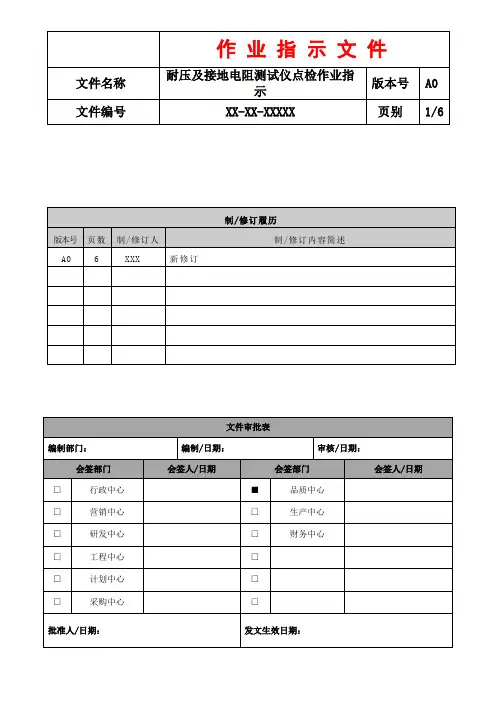

下载文档原格式
1. 目的为确保仪器功能的正常，以满足被测产品符合规定的要求。
2. 适用范围适用于本公司所有耐压测试仪、接地电阻测试仪的运行检查。
3. 定义3.1 耐压仪点检盒：验证耐压仪的判别和预警功能，并具有简单的校准功能的装置。
3.2 接地电阻测试仪点检盒:验证接地电阻测试仪的判别和预警功能，并具有简单的校准功能的装置4. 职责4.1 品质中心：负责仪器的校验计划安排及实施校验。
4.2 使用部门：负责仪器的日常保养及点检。
5. 程序5.1 仪器操作要求及使用前准备工作：5.1.1 仪器日常保养及点检需部门指派专员操作，操作员需培训合格才能上岗。
5.1.2 在使用测试仪进行操作前，必须戴上绝缘的橡皮手套。
5.1.3 开机检查屏幕各项显示正常，并仪器预热1分钟或以上才能进行操作。
5.1.4 检查测试线是否有破损或测试夹有无脱落现象，如发现异常及时更换。
5.1.5 测试产品前，测试台面需保证清洁，无铁屑、铜线等导电的杂物。
5.2 耐压测试仪点检：5.2.1 点检频次：每天开工前点检一次。
5.2.2 参数设置：测试电压：AC 2000V、漏电流：0.5mA、点检时间：10s。
5.2.3 将耐压仪的HV高压端接到耐压仪点检盒的“OK通过”端，耐压仪的RETURN回路端接到耐压仪点检盒的GND回路端（如图5.2.3.1），按下耐压仪启动按钮，测试结束仪器无报警且亮绿色指示灯为正常。
文件名称 示版本号 A0 文件编号XX-XX-XXXXX页别3/65.2.4 将耐压仪的HV 高压端接到耐压仪点检盒的“NG 报警”端，耐压仪的RETURN 回路端接到耐压仪点检盒GND 回路端，（如图5.2.4.1），按下耐压仪启动按钮，测试结束仪器有报警且亮红色指示灯为正常。
5.2.5 耐压仪符合上述5.2.3、5.2.4条要求的内容，则判定为点检合格，并在图5.2.3.1图5.2.4.1文件名称版本号A0示文件编号XX-XX-XXXXX 页别4/6 《点检表》中记录点检结果，反之则判定不合格，若点检不合格时，使用部门暂停使用并及时报修，耐压仪点检合格后方能进行产品测试。

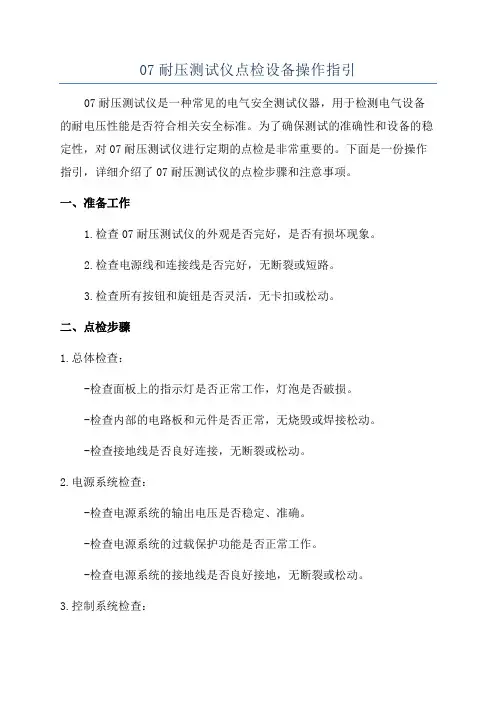

07耐压测试仪点检设备操作指引07耐压测试仪是一种常见的电气安全测试仪器，用于检测电气设备的耐电压性能是否符合相关安全标准。
为了确保测试的准确性和设备的稳定性，对07耐压测试仪进行定期的点检是非常重要的。
下面是一份操作指引，详细介绍了07耐压测试仪的点检步骤和注意事项。
一、准备工作1.检查07耐压测试仪的外观是否完好，是否有损坏现象。
2.检查电源线和连接线是否完好，无断裂或短路。
3.检查所有按钮和旋钮是否灵活，无卡扣或松动。
二、点检步骤1.总体检查：-检查面板上的指示灯是否正常工作，灯泡是否破损。
-检查内部的电路板和元件是否正常，无烧毁或焊接松动。
-检查接地线是否良好连接，无断裂或松动。
2.电源系统检查：-检查电源系统的输出电压是否稳定、准确。
-检查电源系统的过载保护功能是否正常工作。
-检查电源系统的接地线是否良好接地，无断裂或松动。
3.控制系统检查：-检查所有按钮和旋钮是否灵敏，按下时是否能正常触发。
-检查所有显示屏是否清晰、亮度是否适中。
-检查控制系统的界面是否正常工作，是否显示正确的测试参数。
4.安全保护检查：-检查耐压测试仪的漏电保护功能是否正常工作。
-测试漏电保护时，确保准备好相应的安全设备，防止触电事故发生。
5.测试通道检查：-检查测试通道的插针和插座是否清洁，无腐蚀或松动。
-检查测试通道的连接线是否完好，无断裂或短路。
-检查测试通道的接地线是否良好接地，无断裂或松动。
6.检测仪器检查：-检查07耐压测试仪的输出电压是否准确、稳定。
-检查07耐压测试仪的绝缘电阻是否符合规定要求。
-检查07耐压测试仪的泄漏电流是否符合规定要求。
-检查07耐压测试仪的漏电流保护功能是否正常工作。
三、注意事项1.在进行点检前，应断开07耐压测试仪的电源，并确保电源线已经拔掉插座。
2.在点检过程中，应按照操作指引逐项进行检查，确保每一项都被细致且准确地检测到。
4.进行点检时，应戴上适当的防护手套和眼镜，避免触电和眩光。

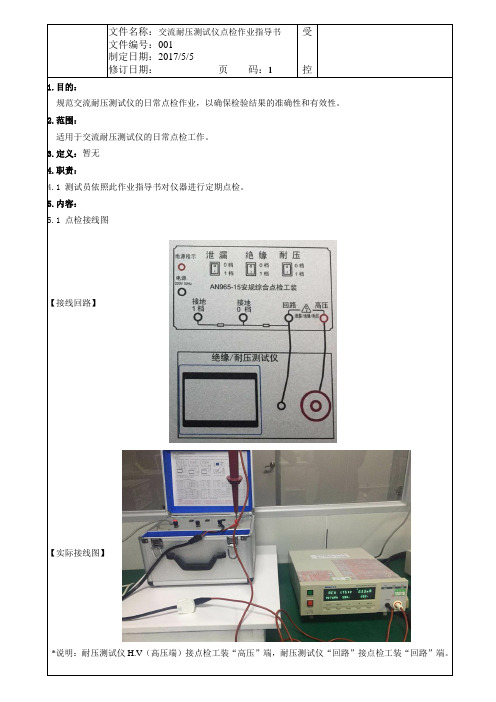

1.目的：规范交流耐压测试仪的日常点检作业，以确保检验结果的准确性和有效性。
2.范围：适用于交流耐压测试仪的日常点检工作。
3.定义：暂无4.职责：4.1测试员依照此作业指导书对仪器进行定期点检。
5.内容：5.1点检接线图【接线回路】【实际接线图】*说明：耐压测试仪H.V（高压端）接点检工装“高压”端，耐压测试仪“回路”接点检工装“回路”端。
5.2使用仪器AN965-15安规综合点检工装、AN9605X交流耐压测试仪5.3点检步骤：5.3.1按上述接线要求接线；5.3.2点检工装、耐压测试仪上电；5.3.3点检工装“耐压”按键打到0档，相应设置测试仪输出电压：1750V，NG报警上限电流：2.33mA，点检时间：10s ；5.3.4按测试仪START键开始点检；5.3.5几秒后测试仪可正常报警，按STOP键暂停点检；5.3.6设置测试仪OK报警上限电流：3.5mA，点检时间：10s ；5.3.7按测试仪START键开始点检；5.3.810s后测试仪可显示OK（不可报警！！），按STOP键暂定点检；5.3.9点检工装“耐压”按键打到1档，相应设置测试仪NG报警上限电流：7.0 mA，点检时间：10s ；5.3.10按测试仪START键开始点检；5.3.11几秒后测试仪可正常报警，按STOP键暂停点检；5.3.12设置测试仪OK报警上限电流：10.5 mA，点检时间：10s ；5.3.13按测试仪START键开始点检；5.3.1410s后测试仪可显示OK（不可报警！！），按STOP键暂停点检；5.3.15点检结束，关闭测试仪及点检工装电源；5.3.16将点检结果记录在《FRN-L-D-QPR-24-5 设备功能性检查记录表-耐压测试仪》中。
【各档位可设置的报警上限电流】6.控制要点：6.1点检过程中手不可碰触测试仪探棒及点检工装接线柱；6.2点检过程中不可切换点检工装档位；6.3测试仪设置电压不可超过点检工装上限允许电压（具体值见工装规格书）；6.4耐压点检时间不可超过60s。

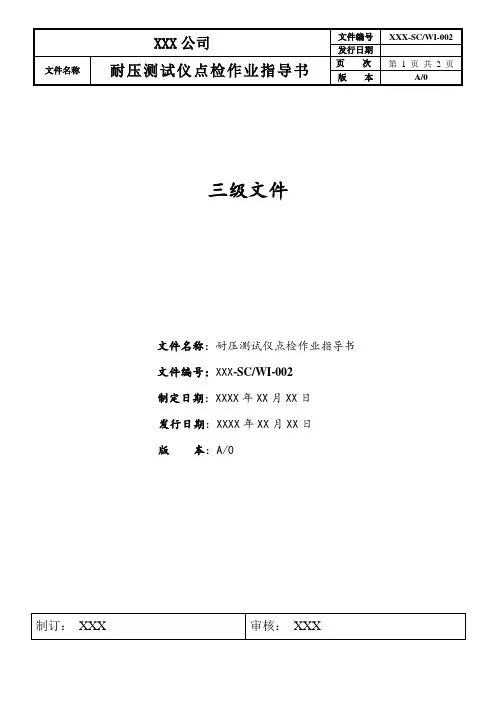

三级文件
文件名称：耐压测试仪点检作业指导书文件编号：XXX-SC/WI-002
制定日期：XXXX年XX月XX日
发行日期：XXXX年XX月XX日
版本：A/0
目的：指导设备使用人员的正确操作及维护，以保证安全生产和产品品质满足要求。
一．操作规程：
1.将高压测试仪平放于台面上，逆时针旋转电压调节旋钮，使之处于0输出位置。
2.插上电源插头，开启高压测试仪电源，再按启动钮。
根据安全规格调出测试参数（产品国
标或客户要求为准）
3.将测试仪与对应型号的测试棒正确连接。
4.测试过程中，测到不良品应立即按复位键，然后放置于不良品区；好机则流至下一工位。
二．注意事项：
1.测试仪必须可靠接地，在连接高压仪与被测物时必须关掉电源高压保证高压输出为0电压，
以免触电！！测试过程中或有高压输出时，操作者千万不可接触高压输出端和被测体。
2.检查到仪器发生故障时，应立即停止使用，首先要关掉电源，再拔出电源插，并通知拉长或
工程部检修。
测试过程中除指定技术管理人员外其余人不得乱调仪器！！
三．运行检查内容及方法：
1)运行检查方法：
将高压仪输出地线与高压输出端接本公司点检仪，运行检测方法如下表：
2）当发现仪器运行检查不合格时，自上次运行检查到本次运行检查之间用该仪器测试过的产品，必须用运行检查合格的仪器重新测试。
3）仪器每上午、下午或加班（即每次开机使用前）都必须进行运行检查，并保存运行检查记录，如果此段时间不使用此仪器，则可不用进行运行检查。
四．维护、保养：
保持机器的环境适当通风，干燥，整机干净整洁；目测指针是否归零，附件是否齐全、完好，合格证是否有效，手感旋钮是否良好。
耐压测试仪作业指导书一、介绍耐压测试仪是一种仪器设备，用于测试电气设备在额定电压下的耐压性能。
本文档将为操作员提供详细的操作指导，以确保正确使用耐压测试仪并保障操作人员的安全。
二、操作准备1. 确保工作环境干燥、清洁，远离可燃物品。
2. 检查耐压测试仪的外观是否完好，无损坏和松动的零部件。
3. 将耐压测试仪插上电源，并将电源线连接到正确的电源插座。
4. 仔细阅读耐压测试仪的用户手册，了解仪器的功能和操作步骤。
三、操作步骤1. 将待测试的电气设备正确连接到耐压测试仪，确保连接牢固和正确。
2. 打开耐压测试仪的电源开关，并选择合适的测试电压。
3. 调整测试电压至设定值，并等待仪器稳定。
4. 确保待测试的电气设备与地线连接良好。
5. 按下开始测试按钮，测试仪器开始进行耐压测试。
6. 观察测试过程中的指示灯和显示屏，确保测试正常进行。
7. 测试完成后，关闭测试仪器的电源开关。
8. 从耐压测试仪上拆卸待测试的电气设备，注意操作时防止触电。
四、安全注意事项1. 在操作耐压测试仪前，请确保操作人员已经接受过相关培训并熟悉仪器的操作流程。
2. 在测试过程中，严禁将手指或其他物品插入测试仪器内部。
3. 禁止使用有潮湿手的人员操作耐压测试仪。
4. 确保耐压测试仪的电源线不会被踩踏或绊倒。
5. 提示测试人员必须保持警觉，确保测试过程中没有任何异常情况。
6. 禁止在工作现场吸烟或使用其他易燃物品。
7. 在测试过程中如有异味、冒烟或其他异常情况，应立即停止测试，断开电源并与维修人员联系。
五、维护与保养1. 每次使用后，将耐压测试仪的电源线拔出并清洁仪器外部。
2. 定期检查耐压测试仪的外观，如有损坏或松动的零部件，应及时修复或更换。
3. 如发现测试仪器的测试结果异常或显示不准确，应立即停用并联系维修人员进行维修或校准。
六、故障排除如在操作耐压测试仪时遇到以下问题，请参考以下排除方案：1. 仪器不能正常开机：检查电源是否连接正确，电源插座是否通电。
耐压测试仪功能检查作业指导书
修改记录
3.3当发现功能检查不满足要求时，及时停止耐压测试仪使用，进行隔离，并加贴“暂停使用”字样标志，同时通知公司人员或供应商检修，检修正常后送国家认可计量检测机构校验。
同时，追溯上次已检测过的产品，待耐压测试仪校准合格后，重新对其进行检测，保留记录；
3.4 品质安全部保留耐压测试仪的功能检查结果《耐压测试仪点检记录表》及功能检查实效时所采取措施的记录。
4相关记录
《—月耐压测试仪点检记录表》SFR-ME4-044。

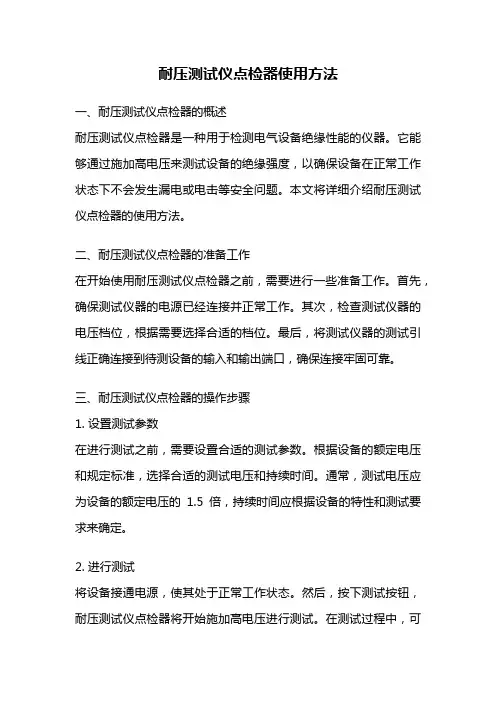

耐压测试仪点检器使用方法一、耐压测试仪点检器的概述耐压测试仪点检器是一种用于检测电气设备绝缘性能的仪器。
它能够通过施加高电压来测试设备的绝缘强度，以确保设备在正常工作状态下不会发生漏电或电击等安全问题。
本文将详细介绍耐压测试仪点检器的使用方法。
二、耐压测试仪点检器的准备工作在开始使用耐压测试仪点检器之前，需要进行一些准备工作。
首先，确保测试仪器的电源已经连接并正常工作。
其次，检查测试仪器的电压档位，根据需要选择合适的档位。
最后，将测试仪器的测试引线正确连接到待测设备的输入和输出端口，确保连接牢固可靠。
三、耐压测试仪点检器的操作步骤1. 设置测试参数在进行测试之前，需要设置合适的测试参数。
根据设备的额定电压和规定标准，选择合适的测试电压和持续时间。
通常，测试电压应为设备的额定电压的1.5倍，持续时间应根据设备的特性和测试要求来确定。
2. 进行测试将设备接通电源，使其处于正常工作状态。
然后，按下测试按钮，耐压测试仪点检器将开始施加高电压进行测试。
在测试过程中，可以观察到测试仪器显示屏上的测试电压和持续时间。
确保测试仪器的指示符正常工作，显示屏上的数值稳定且准确。
3. 结果判断测试完成后，耐压测试仪点检器会自动判断测试结果。
一般情况下，如果测试通过，则测试仪器会发出正常的声音或显示绿色指示灯。
如果测试不通过，则测试仪器会发出警报声或显示红色指示灯。
根据测试仪器的判断结果，可以判断设备的绝缘性能是否符合要求。
四、注意事项1. 在进行耐压测试时，应确保测试环境干燥，避免有湿气或水分存在，以免影响测试结果。
2. 在测试过程中，应严格遵守安全操作规程，避免触摸测试引线或设备的导电部分，以免发生电击事故。
3. 在使用耐压测试仪点检器时，应定期进行校准，确保测试结果的准确性和可靠性。
4. 在进行测试之前，应先了解设备的使用说明书和测试要求，避免错误操作或误判测试结果。
五、总结通过以上步骤，我们可以清晰地了解到耐压测试仪点检器的使用方法。
编制：审核：批准：文件名称：安徽XXXX科技有限公司耐压测试仪日常点检作业指导书4.4 仪器必须每年一次交由相关负责人进行进行校准，操作人员应检查仪器在有效期内使用。
5.注意事项：5.1 严格按照每2小时进行点检，确保仪器功能处于正常测试状态。
5.2 测试过程中，操作人的双脚应与大地绝缘，必须踩在操作台面下方的绝缘胶垫上。
5.3 长时间不使用仪器，应切断仪器电源，保护仪器和节省电能。
5.4 保持仪器表面清洁，测试前后的点检器和各连接线应妥善保管，避免损伤破坏。
3.7 启动耐压机，这时红灯应亮起，并发出蜂鸣声，显示是不合格，说明预警功能正常。
4.技术要求：4.1 在每天生产期间必须对仪器进行点检工作，将结果填写在《仪器日常点检记录》中。
4.2 一旦发现仪器出现异常或发生故障，必须立即停止使用，并通知线长和仪器的相关工程人员进行 处理。
待仪器维修合格或更换新的仪器后，生产方可以继续进行。
4.3 一旦发现仪器出现异常或发生故障，线长必须对当下批次的产品进行标识并通知品管进行处理。
3.4 按下耐压测试仪的启动按钮，输出电压应指示为1500V （±5％），而漏电流指示的电流值应小于 切断电流1.0mA 。
这时耐压机的绿灯亮起，显示是合格，说明预警功能正常。
3.5 确认后等时间到自动复位，或手动按下仪器的复位按钮。
3.6 重复步骤4.3-4.5，但按照右侧图②与耐压机连接。
耐压机的回路导线连接至点检器的回路端（COM ），高压输出的导线连接至点检器的报警端（NG ）。
3.点检操作步骤：3.1 开启耐压测试仪，检查仪器的输出电压、漏电流和时间的显示正常。
3.2 调节输出电压为1500V ，切断电流设置为1.0mA ，测试时间设置为3秒钟（或是设置为“不定时”）3.3 取出耐压测试仪点检器，按照右侧图①与耐压机连接。
耐压机的回路导线连接至点检器的回路端（COM ），高压输出的导线连接至点检器的通过端（OK ）。
07耐压测试仪点检设备操作指引耐压测试仪是一种用于测试电气设备的绝缘性能的测试仪器。
为了确保测试的准确性和安全性，使用和点检耐压测试仪之前需要进行设备操作指引。
以下是一个针对耐压测试仪的点检操作指引，以确保设备的正常运行和安全使用。
1.环境检查：a.确保测试仪表周围环境整洁无尘，并且通风良好。
b.检查测试仪表是否放置在稳定平坦的表面上，且无杂物干扰。
c.检查测试仪表周围是否有照明设备，并确保其正常工作。
2.电源检查：a.检查测试仪表的电源线是否完好无损。
b.检查主电源开关是否处于关闭状态。
c.检查测试仪表的电源电压是否与待测电压一致。
3.仪器连接：a.首先将耐压测试仪与待测设备进行连接。
b.确保测试仪表的插头和插座之间连接牢固，无松动或接触不良。
c.检查测试仪表的测试引线是否接触良好，无损坏或剥落现象。
4.参数设定：a.检查测试仪器的测试参数设定是否正确。
包括测试电压和测试时间等参数。
b.根据待测设备的规格和要求，将测试仪表的参数设定合理，确保测试的准确性和可靠性。
5.安全措施：a.确保在进行耐压测试之前，待测设备已经断开电源，并且处于安全状态。
b.确保测试仪表已经通过校准，并且符合相关的安全标准和要求。
c.确保测试人员已经正确佩戴了防静电手套、防静电衣物和防护眼镜等相关个人防护装备。
6.测试操作：a.首先打开主电源开关，使得测试仪器准备就绪。
b.根据设备的规格和要求，设置测试仪表的测试参数。
c.将待测设备正确接入测试仪表。
d.开始测试，记录测试结果。
e.完成测试后，将待测设备断开与测试仪表的连接。
7.结果分析和记录：a.根据测试仪表上显示的结果以及规格要求，对测试结果进行分析。
b.将测试结果记录在相关的测试报告中。
8.后续处理：a.关闭主电源开关，断开测试仪表的电源线。
b.清理并整理测试仪表的周围环境。
c.对测试仪表进行点检，确保设备的正常运行。
通过以上的点检操作指引，可以保证耐压测试仪的正常运行和安全使用，有效提高测试的准确性和可靠性。
1. 目的
为了使检验人员在对产品检测过程中，正确地操作使用仪器，保证仪器正常工作，确保产品的检测准确性，满足顾客要求。
2. 范围
适用于检验人员按照本规程要求，对耐压仪仪进行点检。
3.点检项目及责职
仪器操作人员每天须对耐压仪的电压、漏电流进行点检。
由操作者负责点检，并及时做好记录，由线长进行审核；
4.操作规程
4.1 每天上午（8：00－8：20）、下午（13：30－13：50）及加班（19:00-19:20），操作者需用标准模块对本仪器进行三次点检，一定要确认仪器正常方可进行测试；
4.2开始校准时，先检查耐压校准模块和绝缘电阻校准模块两端接触点应完好无松动；
４.３操作步骤及方法
４.３.１将高压仪的漏电电流调试为5mA。
设定时间为20S，如图一示。
４.３.２将高压仪的输出高压端与点检模块3750V档位接触，高压仪返回端与点检模块的公共端接触，保证接触良好，如图二示；启动高压仪，按下开关按扭，如图三示；按图四示将电压由低至高调至3675-3825V AC之间应报警，此时仪器红色指示灯为亮，如图五示；可判定仪器正常可以使用；反之则判定为不合格。
５当发现仪器有异常时应如何处理。
耐压测试仪点检器使用方法标题：耐压测试仪点检器使用方法引言：耐压测试仪点检器是一种常用的电气安全测试仪器，用于检测电器设备在高压条件下的绝缘性能。
正确使用耐压测试仪点检器可以确保设备在使用过程中的安全性和可靠性。
本文将深入探讨耐压测试仪点检器的使用方法，包括准备工作、测量步骤、注意事项等。
通过本文的学习，读者将获得对耐压测试仪点检器的全面理解，以便正确操作和应用。
正文：一、准备工作在使用耐压测试仪点检器之前，需要做一些准备工作，以确保测试的准确性和安全性。
1. 确认测试需求：确定需要进行的耐压测试，包括测试对象、测试电压、测试时间等要素。
2. 选择适当的测试方法和设备：根据测试对象的特点和要求，选择合适的测试方法和耐压测试仪点检器设备。
不同的设备可能具有不同的测试范围和功能，要选择能够满足测试需求的设备。
3. 检查设备完整性和安全性：确保耐压测试仪点检器设备处于完好状态，并按照操作手册的要求进行设备的检查和维护。
同时，检查设备的接地和绝缘状况，确保测试过程的安全性。
二、测量步骤在进行耐压测试时，按照以下步骤进行操作：1. 设置测试参数：根据测试需求，在耐压测试仪上设置测试电压、工作模式、测试时间等参数。
2. 连接测试对象：将待测的电器设备与耐压测试仪正确地连接。
确保连接稳固、接触良好，并保持良好的绝缘状态。
3. 开始测试：按下耐压测试仪上的测试按钮，开始进行耐压测试。
在测试期间，注意观察测试仪的显示和指示灯，以便及时发现异常情况。
4. 记录测试结果：测试完成后，记录测试结果，包括测试电压、测试时间、测试值等。
同时，记录测试对象的相关信息，便于后续的分析和比较。
5. 断开连接：测试完成后，断开测试对象与耐压测试仪的连接。
注意断开连接时要小心操作，避免触电和其他安全问题。
三、注意事项在使用耐压测试仪点检器时，要注意以下事项，以确保测试的准确性和安全性。
1. 安全操作：在测试过程中，要严格按照操作手册和安全规程进行操作，避免触电和其他安全事故的发生。
耐压测试仪点检指导书一、引言耐压测试仪是一种常用于工业领域的测试设备，用于测试电器设备或电路的绝缘强度。
为了确保测试的准确性和安全性，对耐压测试仪的点检工作至关重要。
本指导书旨在提供一份详细的耐压测试仪点检指南，以确保设备的正常工作和使用。
二、仪器准备在开始进行耐压测试仪的点检之前，需要准备以下仪器和工具：1. 外观检查工具，如手电筒、放大镜等；2. 温度计；3. 绝缘强度测试仪；4. 拔插力测试仪（如果适用）；5. 电压表；6. 蔽线电阻检测仪（如果适用）；7. 手套和绝缘靴（用于进行高压测试时的个人防护）。
三、点检程序1. 外观检查：a. 使用外观检查工具仔细检查耐压测试仪的外观，确保没有明显的损坏或变形。
b. 检查所有连接器和插槽，确保它们没有松动或损坏。
c. 检查仪器的显示屏，确保显示正常、清晰。
d. 检查电源线、传感器和其他附件，确保它们没有破损或磨损。
2. 温度检查：a. 使用温度计，测量耐压测试仪的工作温度。
确保其在设定的温度范围内。
b. 温度计应放置在合适的位置，以确保准确测量。
3. 功能检查：a. 接通电源，检查仪器的各个功能是否正常启动。
b. 逐一测试各个功能按钮，确保它们的灵敏度和正常工作。
c. 使用绝缘强度测试仪进行测试，检查其测量的准确性和精度。
d. （如果适用）使用拔插力测试仪测试插槽的插拔力是否符合要求。
e. （如果适用）使用蔽线电阻检测仪测试电压表的测量准确度。
4. 安全检查：a. 检查耐压测试仪上的所有安全设备，如安全开关、保护盖等，确保其正常工作。
b. 检查仪器的接地线是否连接牢固，确保仪器的接地正常。
5. 清洁保养：a. 使用干净的布或者专用的清洁剂，清洁耐压测试仪的外壳和显示屏。
b. 定期检查和更换电池（如果适用）。
四、点检记录在进行耐压测试仪的点检过程中，建议记录每一步的检查结果和操作情况。
这将有助于跟踪仪器的使用状况，并在出现问题时进行及时的处理和修复。
一、目的：
为确保仪器各项功能的正常，以满足被测试产品符合规定的要求。
二、范围：
适用于本公司耐压测试仪。
三、程序
1.高压测试仪在每次使用之前要预热五分钟，开始使用前进行设备功能点检。
2.把耐压测试仪与一个标准电阻（300kΩ/30W）进行串联，漏电电流设置为10mA，然后把测试电
压从0V逐渐调制到1500V，对高压测试仪进行检查，具体见下表：
（1）如发现运行检查中出现不符合现象，须追溯到上次已检测的产品，并将仪器校准后，重新对产品进行检测，并保留相关记录；
（2）对高压测试仪进行运行检查需保留相关记录，并执行《质量记录控制程序》的有关规定。
3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次，并做好记录。
4.如果高压测试仪在点检过程中，没有发出长鸣警报声和产品超漏指示灯不长亮，证明高压测试
仪发生故障。
5.发生故障后，应及时停止使用，进行隔离，并加贴“暂停使用”字样标志，同时通知工程部进
行检修，送国家认可计量检测机构校验。
6.及时将上一次点检到本次点检之间所有已检测过的产品追回，同时换用其他经外校合格的高压
测试仪，点检合格后投入使用，重新对追回之产品进行抗电强度测试。
四、相关记录：
点检记录
制定：姜华审核：韦正印批准：梁信。
