耐压测试仪点检记录表

Xxx

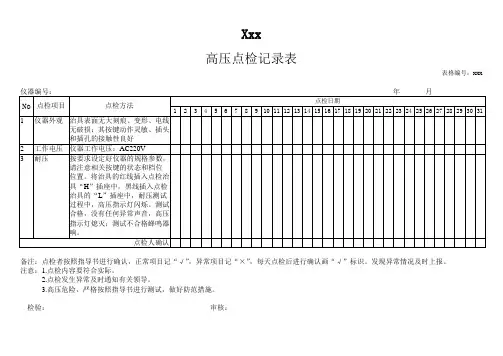

高压点检记录表
表格编号：xxx 仪器编号：________年_______月
No点检项目点检方法点检日期
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 1 仪器外观治具表面无大刻痕、变形、电线
无破损；其按键动作灵敏、插头
和插孔的接触性良好
2 工作电压仪器工作电压：AC220V
3 耐压按要求设定好仪器的规格参数，
请注意相关按键的状态和档位
位置。

将治具的红线插入点检治
具“H”插座中，黑线插入点检
治具的“L”插座中，耐压测试
过程中，高压指示灯闪烁。

测试
合格，没有任何异常声音，高压
指示灯熄灭；测试不合格蜂鸣器
响。

点检人确认
备注：点检者按照指导书进行确认，正常项目记“√”，异常项目记“×”，每天点检后进行确认画“√”标识。

发现异常情况及时上报。

注意：1.点检内容要符合实际。

2.点检发生异常及时通知有关领导。

3.高压危险，严格按照指导书进行测试，做好防范措施。

检验：审核：。

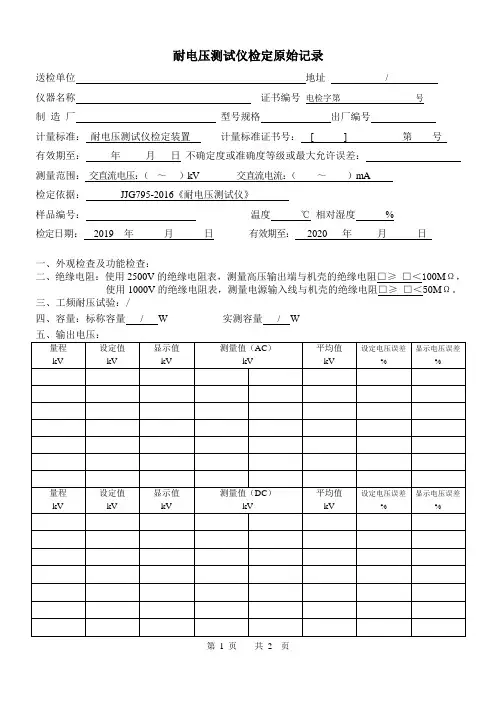

耐电压测试仪检定原始记录
送检单位地址/
仪器名称证书编号电检字第号
制造厂型号规格出厂编号
计量标准：耐电压测试仪检定装置计量标准证书号：[ ] 第号
有效期至：年月日不确定度或准确度等级或最大允许误差：
测量范围：交直流电压：（～）kV 交直流电流：（～）mA
检定依据：JJG795-2016《耐电压测试仪》
样品编号：温度℃相对湿度%
检定日期：2019 年月日有效期至：2020 年月日
一、外观检查及功能检查：
二、绝缘电阻：使用2500V的绝缘电阻表，测量高压输出端与机壳的绝缘电阻□≥□＜100MΩ，
使用1000V的绝缘电阻表，测量电源输入线与机壳的绝缘电阻□≥□＜50MΩ。

三、工频耐压试验：/
四、容量：标称容量/ W 实测容量/ W
第 1 页共2 页
六、电流
2、泄漏电流
八、交流输出电压的失真度： / % 九、直流输出电压的纹波系数： / % 检定结论：合格
检定员核验员
第 2 页共2 页。

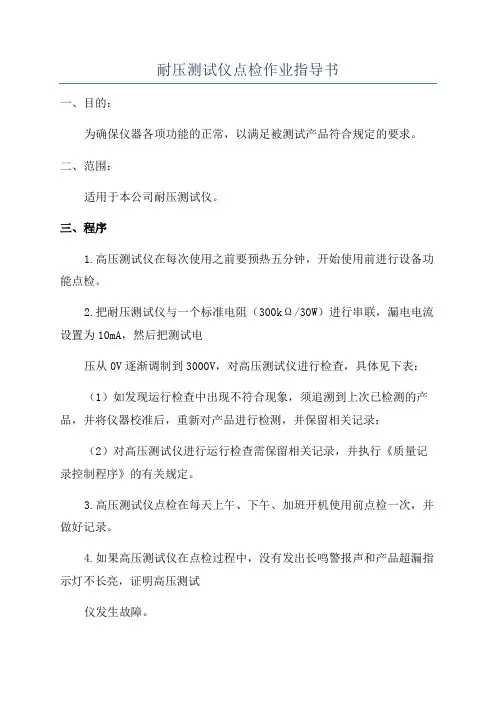

耐压测试仪点检作业指导书
一、目的：
为确保仪器各项功能的正常，以满足被测试产品符合规定的要求。

二、范围：
适用于本公司耐压测试仪。

三、程序
1.高压测试仪在每次使用之前要预热五分钟，开始使用前进行设备功能点检。

2.把耐压测试仪与一个标准电阻（300kΩ/30W）进行串联，漏电电流设置为10mA，然后把测试电
压从0V逐渐调制到3000V，对高压测试仪进行检查，具体见下表：（1）如发现运行检查中出现不符合现象，须追溯到上次已检测的产品，并将仪器校准后，重新对产品进行检测，并保留相关记录；
（2）对高压测试仪进行运行检查需保留相关记录，并执行《质量记录控制程序》的有关规定。

3.高压测试仪点检在每天上午、下午、加班开机使用前点检一次，并做好记录。

4.如果高压测试仪在点检过程中，没有发出长鸣警报声和产品超漏指示灯不长亮，证明高压测试
仪发生故障。

5.发生故障后，应及时停止使用，进行隔离，并加贴“暂停使用”字
样标志，同时通知工程部进
行检修，送国家认可计量检测机构校验。

6.及时将上一次点检到本次点检之间所有已检测过的产品追回，同时
换用其他经外校合格的高压
测试仪，点检合格后投入使用，重新对追回之产品进行抗电强度测试。

四、相关记录：
点检记录
制定：审核：批准：。
