回转窑托轮更换方案修订稿

后、左右位置做出原始标示记号。
Ⅱ档2-2托轮瓦更换方案
培训教案
方案之二：出于修理方便考虑，需将2-1、2-2托轮吊 至地面进行轴面修磨及托轮瓦刮研。
（一）、修理步骤：
1、修理前的准备：
(3)、拆卸托轮座隔热板、冷却水管、测温
装置、石墨板支架等相应附件，并放至不阻
碍作业及行走位置。
Ⅱ档2-2托轮瓦更换方案
培训教案
(4)、利用2-2托轮轴端部两只M64螺孔， 旋入两根M64×500mm螺杆作为支承点， 架设顶板、100t调窑用千斤顶和垫高底座， 顶起2-2托轮轴离开托轮瓦面约8mm；
培训教案
球面瓦和托轮瓦待从托轮座中吊出图示
Ⅱ档2-2托轮瓦更换方案 方案之一：不吊卸托轮更换法。 （一）、修理步骤：
（一）、修理步骤：
2、顶窑、外移托轮及轴面修复：
(5)、检测“托轮瓦背与球面瓦面”是否存
在间隙及变形，并观察托轮瓦的表面状况，
依此决定是否进行修复或更换托轮瓦。
Ⅱ档2-2托轮瓦更换方案
培训教案
方案之二：出于修理方便考虑，需将2-1、2-2托轮吊 至地面进行轴面修磨及托轮瓦刮研。
（一）、修理步骤：
2、顶窑、外移托轮及轴面修复：
培训教案
Ⅱ档托轮瓦进、出口油隙及接触面图示
培训教案
托轮瓦研配图示
培训教案
托轮瓦刮削图示
Ⅱ档2-2托轮瓦更换方案
培训教案
方案之二：出于修理方便考虑，需将2-1、2-2托轮吊 至地面进行轴面修磨及托轮瓦刮研。
（一）、修理步骤：
3、托轮瓦研配技术要求：
(3)、托轮瓦研刮注意事项：
a、托轮瓦面与托轮轴应接触良好，用涂
洁、受力均匀。

根据需要调整托轮瓦的间隙
总结词：适时调整
详细描述：根据回转窑的工作条件和托轮瓦的磨损情况，适时调整托轮瓦的间隙，以保持回转窑的稳定运行，防止因间隙过 大或过小引起的设备故障。
注意设备的润滑和清洁
总结词
保持良好状态
详细描述
定期对回转窑托轮瓦进行润滑，并保持设备周围的清洁，以减少不必要的磨损和防止杂物进入设备内 部，确保托轮瓦的正常运转。
03
更换方案
更换前的准备
安全检查
确保回转窑处于安全状 态，无火灾、爆炸等隐 源自。工具准备人员培训
准备所需的工具和材料， 如起重机、托轮瓦、润 滑油等。
对参与更换工作的人员 进行安全和操作培训， 确保他们熟悉更换流程 和注意事项。
现场清理
清理工作区域，确保无 杂物阻碍更换工作。
更换过程
停窑操作
按照操作规程将回转窑停在指定位置。
谢谢聆听
使用耳塞
在高噪音环境下，应使用耳塞或耳 罩以保护听力。
操作注意事项
确认电源关闭
遵循操作规程
在开始更换工作前，必须确保回转窑 的电源已经关闭，并采取措施防止意 外通电。
在进行托轮瓦更换时，必须遵循制造 商提供的操作规程和安全指南，不得 擅自更改操作步骤。
检查托轮瓦安装情况
在开始更换前，应仔细检查托轮瓦的 安装情况，确保其处于良好的工作状 态，并检查是否有松动的瓦片。
间隙调整
根据需要调整托轮瓦的 间隙，保证回转窑的正 常运转。
性能测试
进行回转窑的性能测试， 确保更换后的托轮瓦满 足使用要求。
04 安全注意事项
个人防护措施
穿戴防护服
在进行托轮瓦更换时，操作人员 必须穿戴完整的防护服，包括但 不限于防滑鞋、安全帽、手套等。

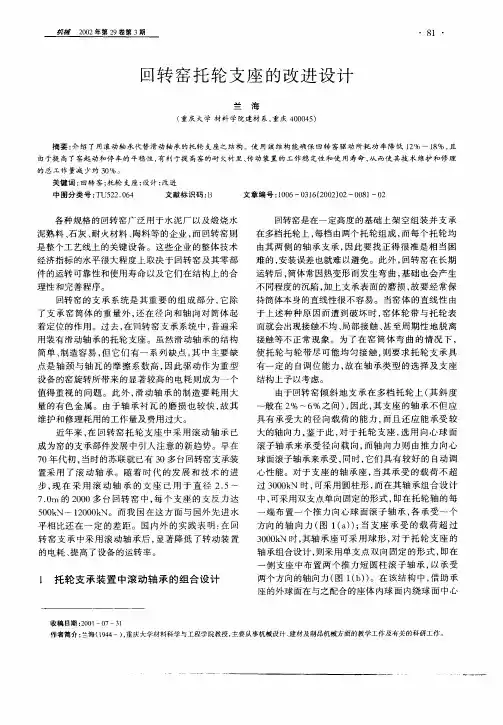

维护 和 修理 耗用 的工 作 量及 费用 过大 。 近年 来 ， 回转 窑托 轮 支 座 中采 用 滚 动 轴 承 已 在 成为 窑的支 承部 件发 展 中 引人 注意 的新趋 势 。早 在 ７ ０年 代初 ， 当时 的苏联 就 已有 ３ ０多 台 回转 窑支 承装 置采 用 了滚 动 轴 承 。 随 着 时 代 的发 展 和 技 术 的 进 步 ， 在 采 用 滚 动 轴 承 的 支 座 已 用 于 直 径 ２ ５～ 现 ． ７０ 的 ２０ ．ｍ ０ ０多 台 回转 窑 中 ， 个 支 座 的支 反力 达 每
５ ０ ～ １ ０ ０ Ｎ。而 我 国在 这 方 面 与 国外 先 进水 ０ｋ ２０ ｋ 平 相 比还 在 一 定 的差 距 。 国 内外 的实 践 表 明 ： 回 在
般在 ２ ％～６ ％之 间 ） 因此 ， 支 座 的轴 承 不 但应 ， 其
具 有 承受 大 的径 向载 荷 的能 力 ， 且 还 应 能 承 受 较 而 大 的轴 向力 ， 于 此 ， 于 托 轮 支 座 ， 用 向心 球 面 鉴 对 选
中， 可采 用 双支点 单 向固定 的形 式 ， 即在 托轮 轴 的每
一
端 布 置 一个 推 力 向心球 面滚 子 轴 承 ， 承受 一 个 各
方向 的 轴 向力 （ １ ａ ） 当 支 座 承 受 的 载 荷 超 过 图 （） ； ３０ｋ 时， ００ Ｎ 其轴 承 座 可 采 用 球 形 ， 于 托 轮 支 座 的 对 轴承 组合设 计 ， 采用 单支 点 双 向 固定 的形 式 ， 在 则 即
理 性 和完善 程 序 。
回转窑 的 支 承 系 统 是 其 重 要 的组 成 部 分 ， 除 它 了支 承 窑 筒 体 的 重 量 外 ， 在 径 向 和轴 向对 简体 起 还 着 定 位 的作用 。过 去 ， 回转 窑支 承 系统 中 ， 遍采 在 普 用 装 有滑 动轴 承 的托轮 支 座 。虽 然滑 动轴 承 的结 构 简单 、 造容 易 ， 它们 有 一 系 列缺 点 ， 中 主 要 缺 制 但 其 点是 轴 颈 与轴 瓦 的摩 擦 系 数 高 ， 因此驱 动 作 为 重 型 设 备 的窑 旋转 所 带来 的显 著较 高 的 电耗 则成 为一 个 值得 重视 的 问题 。此 外 ， 动 轴 承 的制 造 要 耗 用 大 滑

2511回转窑“2-2托轮瓦”修复方案由于2-2托轮瓦出高温“拉瓦”现象，被迫停窑进行修理，特制定“托轮瓦”修复方案：一、Ⅱ挡2-2托轮瓦现状：1、“托轮瓦”大面积拉瓦，托轮轴大面积粘铜屑；2、“油勺及淋油盘”严重损坏。

二、主要维修内容:1、淋油盘重新制作，“油勺”整形修复；2、“托轮瓦”更换。

三、Ⅱ档2-2托轮瓦更换方案：出于修理方便考虑，需将2-1、2-2托轮吊至地面进行轴面修磨及轴瓦研配。

（一）、修理步骤：1、修理前的准备：(1)、将顶窑用的工具运至现场，并在具备作业条件时就位；(2)、用錾子或直尺对2-1、2-2托轮座前后、左右位置做出标示记号，并割除底座端板(靠一线侧)。

(3)、拆卸轴承座隔热板、石墨板支架等相应附件，并放至不阻碍作业及行走位置。

2、顶窑、外移托轮及轴面修复：⑴、顶窑前，应办理停电手续，放净轴承座内润滑油,拆除油封、上盖、淋油盘、油勺等相关附件；⑵、架设顶窑工具，用2只320t千斤顶将Ⅱ挡轮带顶起5mm 左右后，用保险垫板将千斤顶保住；⑶、拆卸2-1、2-2轴承座固定螺栓及顶丝，并用2只16t千斤顶将2-1、2-2托轮座外移400mm左右。

(4)、用25t吊车将2-1、2-2托轮及2-2球面瓦及衬瓦吊至地面落实放稳。

(5)、检测“轴瓦背与球面瓦面”是否存在间隙，并观察轴瓦的表面状况，依此决定是否进行修复或更换轴瓦。

(6)、用细锉刀及油石对轴面进行修理，应重点磨削铜屑高点,要求轴面光滑、无高点。

3、轴瓦研配要求：⑴、先将“轴瓦背与球面瓦”研配磨削，接触角为90°。

待符合要求后再进行轴瓦面与托轮轴研配工作。

⑵、研配轴瓦时，要注意检测进、出口侧的油隙及端面接触状况。

主要技术标准为：轴瓦背与球面瓦配合刮研后，每 2.5×2.5cm2上的接触斑点不少于3点；轴瓦面与轴颈的接触角度为30°，接触斑点不少于1—2点/cm2；轴瓦面与轴颈的侧间隙为0.001—0.0015D（D为轴的直径）。

图!
各档预留垫板示意
安装垫板时， 不能在预留位置连续安装， 必须 "） 每隔 # 块装上 % 6 " 块， 最后再装空的， 否则最后几块 垫板装不上就造成返工。 安装的大原则就是先装 " 个 角， 再装其余。 （4 ） 装垫板前要事先依据图纸划好线， 保证 %! 块 垫板均匀分布， 位置正确， 同时筒体与垫板应接触严 密， 轮带与垫板间隙要求均匀。 #" # 确保窑体的直线度 多个轮带在一次大修中同时更换， 窑体被切割成 多段。保证各档的窑线就成为大修的重点。 大修前进行动态测量， 测出各档坐： -$$# 1 23.. ) #$$% * $# 1 $$!" 1 $#
我厂氧化铝 - 号回转窑在 #$$$ 年 -# 月大修时， 要求同时更换 ! 、 由于起吊设施的 "、 # 档 % 个轮带。 限制， 同时安装多个轮带具有很大的难度。
平整。安装时必须原位安装， 否则不仅不能保证垫板 外径的圆度， 还会造成最后几块垫板装不上。 ） 否则在轮 # 相邻 # 档拆除垫板的位置必须错开， 带到位装垫板时无法转窑。这是多个轮带同时更换 最大的难点和重点。由于安装垫板只能在顶部进行， 需要间断旋转窑体， 而! 、 "、 #% 档或者其中 # 档同 时下部无垫板， 则会造成窑筒体弯曲甚至损坏， 出现 事故。 拆除 %!$ 筒节垫板位置， 除考虑各档错开， 还 %） 必须结合窑的转向， 考虑 %!$ 筒节对接时纵缝与相邻 筒节纵缝错开 3$$55 以上，吊装时位置必须准确无 误。 根据 - 号回转窑转向， 、 ! "、 #% 档预留垫板位置 见图 - 所示。 具体安装时， 若遇上轮带下方无垫板， 可 加稍薄垫板做为临时过渡措施， 确保筒体安全。
#

福建塔牌集团水泥有限公司一线回转窑1号轮带更换施工方案一、机具施工准备：1、提前制作好顶窑托架2个；2、焊窑搭接板16块，对拉丝杠16（M56X500）根及回定套，斜铁20块；3、千斤顶500T一个，320 T一个，激光经纬仪一台；4、半自动切割机一台，二氧化碳气包焊机一台，交流焊机三台，氧气、乙炔瓶两套；5、手拉葫芦(2T2个、5T2个)4个，焊丝选用JM50-6φ1.2mm大约需用300kg；6、顶窑托架1个；钢材需用：钢板δ20mm,3平米，δ30mm 3平米，12#槽钢10m,20#工字钢20m；二、施工计划：1、停窑前在2#、3#轮带处先淋油，停窑后将窑筒体往窑尾方向顶到极限位置并将液压挡轮卡住；2、窑冷却到允许窑内作业后，将从窑头算起10米内（具体拆砖数量由工艺专业根据窑砖烧损情况确定）的窑砖清理完成，并在筒体节内相应位置焊接米字撑共4处；A：1#、及1#轮带后2米各1处B：需切割筒体的两侧各1处：上述4处米字撑与窑筒体的接触处均应用钢板及斜铁垫实并与窑筒体点焊固定，焊接时应采用先焊在米字撑再焊在筒体上及对角施焊的原则。

米字撑布置图筒体支撑垫板筒体支撑垫板米字撑结构示意图3、 上述工作完成后，在窑尾喂料口上用激光经纬仪进行窑筒体的找正工作，然后在米字撑中心做上标记，把筒体中心控制在2~3mm 之内，做好原始数据记录；4、 在筒体的切割处做一个座标，测量并记录好切割前相关点的位置，在对焊连接时按原位置焊接；轴向高差检测标记水平偏差检测标记5、在筒体未切割前先在筒体上用拉杆（6组）将需切割的前、后二节筒体拉紧，在切割完并用吊车受力后方可入内松开拉杆，同时在1#墩上固定好窑头部分筒体，防止在拉杆松开时该部分筒体滑落；切割位置搭接板轮带搭接板安装6、 根据现场窑筒体的结构特点，在窑头筒体第一节2.805米位置进行切割前的划线及对划线的复核；7、 准备工作做完后，在1号轮带中心往窑尾方向大约1m 处用马鞍托架且用千斤顶保住，且在2#轮带处做个挡轮带支架；轮带固定架轮带窑头方向轮带固定架安装8、 根据筒体主要部件重量、尺寸及现场条件，采用150T 的起重机将开至1#轮带节往窑头方向2.805m 处，根据需切割筒体（2.805米长）部件重量（这节主件重量大约16.8T 左右，窑口护铁约4.8吨 ），采用Φ30.0mm 的钢丝绳进行吊装。

回转窑更换托轮时托轮的调整方法1 概述由于回转圆筒设备广泛地应用于建材工业、化学工业、有色冶金工业、黑色冶金和耐火材料等工业部门,所以正确的托轮调整方法就显得特别重要。

2 调整托轮的目的(1)维持窑筒体中心线为一直线;(2)使窑体能沿轴线正常往复运动;(3)使各托轮能均衡地承受窑载荷。

3 更换托轮时托轮的调整方法据有关资料记载,窑中心与托轮中心距离发生变化后托轮的调整方法主要是依据公式Δx=0.5Δs进行计算,其中Δs为窑中心与托轮中心距离发生变化后的变化量,Δx为相应的托轮调整水平移动量,如图1所示。

R,R′——窑中心与托轮中心距离(以下简称中心距)发生变化前后轮带的半径;r,r′——中心距发生变化前后托轮的半径;α——中心距发生变化前窑中心垂线与托轮中心和窑中心连线间的夹角于是有a=O1O2=R+rb=O1O=O1O2sinα=asinα当中心距发生变化后,假设a变为a′,b变为b′,则Δs=a-a′=(R+r)-(R′+r′)=Δ(R+r)Δx=b-b′=(a-a′)sinα=Δs sinα(1)对于水泥行业来说,一般回转窑的α为30°所以公式(1)即为:Δx=0.5Δs (2)即调窑规则为:如中心距每减少1mm,须将托轮水平内移0.5mm,如中心距每增加1mm,须将托轮水平外移0.5mm。

但从其公式的推导过程看,它始终没有考虑角度α的变化,也没有考虑托轮在更换时其移动方向是否沿水平方向运动,故而这种调窑方法是不够准确的。

如图2所示,当中心距发生变化时(如轮带直径变化、托轮直径变化、轴径变化、托轮瓦厚度发生变化等)为保证更换零部件后窑中心仍处于原来位置,则需将托轮中心由O1移至O1′,相应地α变为α′,O1O2变为O1′O2,且O1′O2=AO2;Δs=O1O2-O1′O2=O1O2-AO2;Δx=O1O-O1′O。

其中Δs、Δx内容与前面提到的一致。

并设其方向分别与y轴、x轴方向一致时为正值,反之为负。

8
9
百分表
白平布
0-5mm
套
米
2
1
四、托轮运行调整保驾方案及措施：
（二）、工器具及材料准备：
序号 10 11 12 13 名 称 破 布 润滑油 油 石 油 盘 长嘴油桶 汽 油 海 绵 N460 规格 单位 Kg Kg 块 只 数量 2 170 2 1 备注
培训教案
14
15 16
只
Kg 块
2
10 2
四、托轮运行调整保驾方案及措施：
培训教案
（一）、保驾措施： (2)、若遇止推板受力大产生“中控显温高” 现象，第一步可通过促使液压挡轮上窜下滑方式 进行处理；第二步可根据窑况运行趋势，适当采 取将托轮座外退、内进方法进行调整，调整值根 据顶丝螺距分度或百分表显示，调整幅度不应过 大，可按0.10-0.50mm幅度微量进行。 (3)、若遇托轮轴瓦受力过大所出现的高温情 况，应适当采取将托轮座外退方法进行调整，调 整值根据顶丝螺距分度或百分表显示，可按0.501.00mm幅度外退方式进行。
培训教案
1、窑体中心线不直，使托轮受力过大，局部超 负荷(俗称托轮瓦径向受力)；该现象造成托轮瓦损 坏的机率最高，往往防不胜防，因此，要求调整 人员高度重视，在出现高温的初期及时组织调整。 2、托轮歪斜过大，造成托轮瓦推力过大(俗称 托轮瓦轴向受力)。该现象预兆性比较强，当出现 温度上升趋势较快时，要分清是环境温度变化或 推力过大情况，必要时可适当降低窑速，现场采 取内进或外移托轮座(区别窑的旋转方向)的方法进 行处理。
三、托轮调整的主要原理：
培训教案
歪斜托轮调整法原理图示 （a）歪斜前托轮位置 （b）歪斜后托轮位置
三、托轮调整的主要原理：

回转窑托轮的焊接加工修复施工方案一、托轮的焊接修复施工方案1、托轮拆除后，检测托轮表面的磨损处和修复的工作量。

2、将托轮拉回加工车间，先上花盘车床对托轮面进行检测，看托轮面同心度偏差多少，再根据检测的尺寸，提供给焊接人员对托轮表层进行修复，先用碳弧气刨清除破损处的辊皮面，再用磨光机进行打磨，边清理，边用清洗剂、探伤剂，实施检查是否有裂纹和缺陷。

检查和清理完后，再做焊接准备，同时根据提供的检测尺寸，对托轮表面的磨损处，进行焊接处理。

3、为保证根部焊道热影响区补焊质量，选用A302不锈钢焊条作为过渡层材料，焊补缺陷区的主体材料选用E427焊条。

4、焊接修复工艺（1）焊前准备焊接前用烘干箱对焊条预先烘干，E427焊条烘干350ºC，保温2h，A302焊条烘干250ºC，保温2h，烘干后放在100～150ºC恒温箱中保温，随用随取。

在使用时注意保持干燥。

（2）托轮清理与检测在焊接前对缺陷部位先进行清理和探伤，对托轮的缺陷部位进行人工清理、打磨，直到没有缺陷后，再实施焊接。

（3）缺陷的处理如果缺陷从托轮的外表面深入到内表面，则采用单面U形坡口，进行焊接，焊接前先将缺陷部位全部清理干净，然后进行缺陷部位的焊接。

（4）为防止焊接过程中产生缺陷的可能性，在施焊前必须进行预热，而且焊接过程中对焊接温度进行严格控制，焊接后还需进行热处理，以消除焊接残余应力。

（5）对于磨损的托轮表面，将磨损处堆焊到需要加工的尺寸，达到加工的要求。

5、质量检查焊接过程中，每焊完一道后要清渣及锤击，进行观察，及时发现缺陷并清理。

焊后对焊缝进行探伤剂检查，要求无缺陷。

6、焊接好后，进行尺寸检测和对外观焊接的检查，是否达到加工的尺寸要求，方可实施加工。

达到加工的要求。

7、加工好后，将相关的尺寸上报需方。

****************有限责任公司二零一六年七月二十五日。

回转窑托轮瓦刮研施工组织技术方案更换回转窑托轮瓦刮研施工技术方案1施工组织1.1人员组织a 、工程师: 1人b、专职质检员：1人c、专职安全员：1人d、施工工长：1人e、安装施工小组：1个f、施工人员：12人1.2工器具组织2.1施工程序2.2施工准备工作拆除托轮隔热罩，准备工器具，将施工工器具运至施工现场，并吊装到位。

2.3拆除托轮的附属零部件并顶窑2.3.1拆除托轮的附属零部件拆除托轮的上压盖螺栓及定位销、托轮的端盖、循环冷却水等，并将各零部件放置妥当。

2.3.2顶窑根据支架及500吨千斤顶的高度，在千斤顶上放置厚30mm的钢板，在最上面的钢板上放一层胶皮，以保护轮带。

当各千斤顶顶实后，各控制千斤顶开关的施工人员听从指挥，互相配合，将回转窑慢慢顶起，直至轮带与托轮的间隙为30mm左右时停止，然后根据每个千斤顶顶起的钢板与顶的距离截取直径为40mm圆钢，每个顶上放置4～6个，圆钢均布，以防止千斤顶泄压。

2.4抽出托轮球面瓦、衬瓦，同时研轴。

2.4.1抽出托轮球面瓦、衬瓦将托轮的上盖吊出并放置好，拆除油勺，洒槽，用托轮轴专用工具将轴顶起，抽出衬瓦及球面瓦，并放置在支架上。

安排施工人员清洗油勺、洒油盘、托轮球面瓦座、球面瓦、衬瓦。

2.4.2研轴首先用材油将托轮轴擦洗干净，然后用油石研磨托轮轴，研磨过程中不断蘸取材油，直至用手摸轴的表面时滑腻、无槽痕，并经过甲方技术人员验收，合格后用砂纸拉轴，最后通过甲方验收合格为止。

2.5衬瓦及托轮球面瓦的刮研2.5.1回转窑托轮球面瓦、衬瓦的刮研2.5.1.1刮研目的是使两配合零件在一定的范围内有良好的接触。

首先刮研托轮球面瓦与轴承座的配合面，然后依次刮研球面瓦和衬瓦，衬瓦与托轮轴颈的配合面。

2.5.1.2刮研要求2.5.1.2.1衬瓦与轴颈的接触角为30o（2#墩轴颈直径为710mm，2#墩弧长约为186mm，3#墩轴颈直径为630mm，3#墩弧长约为165mm），每10mmＸ10mm上的接触点不少于2个点；2.5.1.2.2 2#墩衬瓦侧间隙分5个阶段：塞尺0.70mm塞入150mm，0.50mm塞入200mm，0.4mm塞入250mm,0.30mm塞入310mm,0.10mm塞入390mm,留有74mm作为平滑过渡段；2.5.1.2.3 3#墩衬瓦侧间隙分4个阶段：塞尺0.65mm塞入150mm，0.45mm塞入200mm，0.25mm塞入280mm, 0.10mm 塞入350mm,留有62mm作为平滑过渡段；2.5.1.2.4 球面瓦球面应配合轴承底座进行刮研，球面接触要求：轴向为整个球面宽度的2/3，径向接触角为60o，每25mmＸ25mm 上的接触点不少于1～2个点，允许边缘50mm 左右的圆环地带有0.1mm的间隙；2.5.1.2.5 2#墩衬瓦与球面瓦接触角110o（瓦的厚度为22mm，接触弧长约为：723mm）; 3#墩衬瓦与球面瓦接触角110o（瓦的厚度为22mm，接触弧长约为：647 mm）球面瓦与衬瓦背的配合面刮研后，每25mmＸ25mm上的接触点不少于3个点；衬瓦端面与止退端面接触研点均匀。

回转窑轮带更换施工方案一、施工内容：1、更换回转窑窑尾轮带；2、更换轮带垫板；二、施工时间：三、施工人员：项目经理1人技术员1人钳工2人起重工4人铆工2人焊工4人吊车司机1人四、施工工具75T吊车1台电焊机4台切割机1台卷扬机1台抛光机2台氧气、乙炔若干五、施工准备：1、拆除回转窑尾部全部耐火砖；2、准备连接新窑筒体的连接螺栓、压板和连接板；3、制作窑尾轮带两端筒体支撑架；4、准备切割机和筒体画线工具；六、施工方案：1、根据轮带宽度，在窑尾段接近轮带位置作为筒体切割处；架设筒体划线的支架，安装划线工具，利用回转窑慢速传动转动筒体，在筒体上划出2道切割线和2道切割机轨道线；切割线之间的宽度要求比新轮带宽度宽300-400mm；在切割线左右筒体处做好记号，以便于后面对接过程中按照原位置对接；2、根据窑外筒体切割线的位置，在窑内相对应处，利用槽钢在切割线两侧制作“米”字支撑，以保证窑筒体切割后不变形；3、在“米”字支撑做好之后，按照在筒体外侧所划切割线进行切割，切割筒体2/3之后，停止切割作业；将预先制作好的筒体支撑架将尾部一节筒体支撑住，并在窑尾预热器上利用葫芦将筒体固定住，并利用75T吊车将待切割的筒体用钢丝绳挂住；然后，继续对筒体剩余1/3部分全部切断；4、待2条切缝全部切断后，利用窑尾预热器上的葫芦将尾部筒体向预热器方向拖动50-100mm，将切断的中间节筒体吊出；5、拆除原轮带上方1/3的轮带垫板，为轮带顺利拆除做好准备；将400T电动油顶架设在轮带靠窑头侧（如油顶位置在筒体薄板处则需制作弧板支架，以免影起筒体变形），将筒体顶起约80mm左右，使轮带与托轮悬空；利用75T吊车将轮带吊起，保证四周与筒体上垫板都留有间隙后，利用吊车将轮带从筒体上吊下；6、利用75T吊车将新轮带吊起，必须保证吊装水平，将新轮带通过切割口处套至筒体上，待新轮带按照尺寸要求落到轮带垫板上后，在轮带两侧分别焊接8块挡块，将新轮带位置基本固定住，将400T油顶泄压，使轮带落到托轮上；7、按照原轮带垫板位置更换所有轮带垫板，垫板焊接要求按照标准进行焊接；垫板更换一部分后，必须将轮带挡圈焊接固定后才可转窑，以防止轮带错位；8、在更换垫板的同时，对筒体切割位置的切割口进行焊接坡口制作，要求焊接单边坡口在30度以上，并用抛光机对坡口进行清理，不得夹有杂质，并做到切口平整；9、将切割下筒体利用吊车按原有记号复位后，利用连接螺栓和压板螺栓将中间节筒体与两侧筒体连接并固定；在保证窑内壁基本平面误差在2mm以下后，通过回转窑慢速传动对筒体径向跳动量进行测量，在筒体没有变形的情况下，利用连接螺栓和压板螺栓进行调整，保证筒体径向跳动量在8-10mm以内；在第一遍打底焊接完毕后，还要对跳动量进行一次检查，以确定最终筒体开焊位置；10、开始焊接前，先用烘箱将电焊条进行烘干，焊接工作必须连续进行；二道焊口必须同时开焊，严格遵循筒体焊接的工艺要求；焊接中必须有一人配合焊工进行焊缝清渣工作，保证焊接后的焊缝立即清渣、磨平，焊缝内不得有夹杂和气孔的现象；11、焊缝技术要求：焊接接头应均匀成型，与母材滑过度，表面不得有裂纹、未溶合、未填满、气孔、夹渣等缺陷。

回转窑托轮的调整(二)默认分类2009-09-03 19:12 阅读5 评论0字号：大中小引用万机书的回转窑托轮的调整(二)2 回转窑筒体轴向窜动的控制由前所述，回转窑筒体因倾斜放置，在运转时发生沿轴向下窜是必然的。

如果不加控制就会发生掉窑或窑体下炕的重大设备事故。

这种事故确实在一些水泥厂中发生过，如抚顺水泥厂。

但是，如果采取一定的措施，使回转窑筒体在运转时不发生窜动是完全可能的。

可是这样做会导致托轮和轮带表面的磨损不均，表面母线出现凹凸现象，大小齿轮两侧很快出现台棱，有时由此会引发不应有的事故。

因此必须对窑体的窜动进行控制。

2.1 回转窑筒体轴向窜动控制的要求为了保证回转窑筒体能够有规律地作上下往复窜动，控制的核心是窜动速度。

由上文对Φ3.5 m×145 m回转窑筒体窜动的实例分析中可见：如果不加控制，其下窜速度是很大的，每分钟达3.8 mm。

显然，这样大的窜动速度必然会加剧托轮、轮带和大小齿轮的磨损，有害无益。

长期的使用经验表明，回转窑筒体上下一个周期往复窜动时间，对传统窑型，即1 r/min左右的回转窑筒体控制在24 h左右就能有效地避免轮带和托轮表面以及大小齿轮磨损不均。

这就是说，在保证托轮、轮带和大小齿轮沿宽度方向磨损均匀的前提下，窑体的窜动速度越少越好。

经讨论认为：窑体上窜的时间为8 h，下窜时间为16 h较为恰当。

在以前设计的回转窑，窑体往复窜动的距离为50 mm左右。

因此，窑体的上窜速度为vs＝50／8＝6．25 mm/h，即窑体每转一转上窜为0.104 mm左右；窑体的下窜速度为vd＝50／16＝3．125 mm/h，即窑体每转一转下窜为0.05 mm左右。

对于新型干法预分解窑，窑筒体转速n1＝3～4 r/min，即是传统窑型的3～4倍。

使用的时间还不算太长，这方面的经验还没有总结出来。

不过从磨损速率保持相当来看，窑体上下往复一个周期的时间应该缩短，为传统窑型的1／3～1／4，即8～6 h，平均为7 h，上窜时间控制在2.5～3.0 h，下窜时间控制在4.5～5.0 h左右。

随着技术的不断进步和企业生产需求的提高，对回转窑系统 托轮调整的要求也越来越高。因此，制定一套科学、合理的 托轮调整方案，对于保障回转窑的正常运转、提高生产效率 具有重要意义。
托轮调整的重要性
托轮是回转窑的主要承重部件， 其调整的准确性和稳定性直接影 响到回转窑的运转稳定性和使用
寿命。
托轮调整不当会导致回转窑运转 不平稳、振动过大、甚至出现严 重故障，影响生产效率和产品质
测试运行性能
在验收过程中，应对回转窑系统进行试运行，检查托轮的运行性 能是否符合要求。
记录验收结果
验收完成后，应记录验收结果，并对不合格项进行整改。
05
托轮调整的优化建议
提高调整效率的建议
制定标准化操作流程
通过制定标准化的操作流程，规范托轮调整 的步骤和注意事项，减少调整时间。
培训技术人员
对技术人员进行培训，提高其技能水平，使其能够 快速、准确地完成托轮调整工作。
选用高效工具和设备
选用适合的、高效的工具和设备，如电动扳 手、激光测距仪等，提高调整效率。
减少调整误差的建议
制定误差控制标准
01
根据回转窑系统的工艺要求，制定托轮调整的误差控制标准，
确保调整精度。
使用高精度测量仪器
02
选用高精度测量仪器，如全站仪、激光跟踪仪等，对托轮进行
调整前的测量和校准，减少误差。
调整过程中的监控与检测
监控托轮状态
在调整过程中，应密切关注托轮的状态，如发现 异常应及时停止调整并进行检查。
检测温度和压力
在调整过程中，应定期检测回转窑系统的温度和 压力，确保其处于正常范围内。
记录数据
在调整过程中，应对各项数据进行记录，以便后 续分析和处理。

回转窑更换轮带工艺过程简述1、工艺要点：①临时支承点的搭建：参阅图纸：支架（1）；支架（2）轮带及轮带边筒体拆除后，轮带两端的窑体处于自由状态，因而必须搭建临时支承，用于临时承担窑体的重量，并来保持原空间位置。

临时支承搭建位置一般在窑体切割口的600～700处。

搭建时首先找出窑体截面中心，在地面上的垂直投影点，即找出支承点的中心。

不得偏斜。

后对地面及地下承重比压进行处理，以保无虞，后用碎石找平，碎石上铺道木，道木上铺设δ14～16厚钢板，其尺寸约为为了确保支承点的空间稳定性，在钢板上并联两个（根据高度确定）的圆柱筒体（我厂用废旧冷却机筒体）并与钢板焊，两筒体相互用14槽钢以剪刀形式焊拉，在两筒体上方同样铺设一张同规格的钢板，并与筒体断焊，钢板上用U90轨道井形交叉磊方2-4层，轨道上方放置1500×500高钢板制托架，托架下并联放置2台200T液压千斤顶，两千斤顶中心相距为800-1000，对于窑体或轮带更换临时支承点的建设非常重要，必须用双千斤并联支承，以便于承重及调整。

②新轮带更换前必须盘周长尺寸，与旧轮带周长进行对比，计算出2托轮水平调节的距离，将确保新轮带就位后的标高及中心空间位置。

对比两侧托轮在轮带更换前后托轮支承瓦的侧间隙。

如若新旧轮带周长相差大，瓦间隙变化大，在更换完后对4块支承瓦应重新刮削。

③由于更换前后两托轮中心连线的中心点位置不变（即使调节也同距平退，最好平退时用百分表监测，以确保同距平退），新轮带的标高保持不变，因而轮带的中心应保持原位。

（当然轮带的轴向位置在更换前后应不变）。

④为保持轮带边窑体更换前后的空间位置不变（即保持纵向轴线不变），在切割前先测量两切口的径向跳动（最少应12个点），如若窑的园度及跳动量符合安装时的要求，那么临时支承点顶实时应让最大偏摆位置处于最上方，切割从最上方开始切口。

切割前切口边（不切割的筒体上）选择两定点号记，并选择窑旁边两个不支点为基准点，记信相对位置，切割后检查切口边的记录点，观察其变化情况，如若有明显变化应用并联可调临时支承进行调整至原位。

回转窑托轮的维护与调整回转窑托轮的维护与调整目前，回转窑在水泥熟料的煅烧过程中以其优质、稳定、高产，已经在我国水泥行业中得到广泛的推广和应用。

随着我国水泥产量在全国各地区逐渐趋于均衡，各企业为了追求利益最大化，逐渐更加重视减低成本、提高设备运转率和可靠性。

这其中回转窑由于在熟料煅烧过程中，因处于直接决定整个工厂产品质量和能源消耗的特殊地位，提高回转窑的运转率和可靠性成为水泥企业生产和设备管理的重中之重。

这其中托轮运转状况的优劣又是重点之一。

但是，由于各地区各企业的技术力量不平衡，回转窑的托轮问题，尤其是托轮轴承瓦高温问题一直困扰着一些水泥企业。

以下仅介绍笔者的一些认识以供大家借鉴和探讨。

1 在回转窑维护和调整中，要对托轮和轮带进行一些必要的检查和测量对托轮的检查和测量，无论对维护维修还是对安装工作都是非常重要的一环，是所有其他一切工作展开的基础。

我们知道，在设计上托轮中心轴线和轮带中心轴线在回转窑纵向中心线垂直面上的位置关系，是正三角形关系。

无论是安装回转窑托轮，还是维护他们，都必须以其实际尺寸来确定或校验他们之间的相互关系，以确保符合设计要求。

为此，维护调整时测量的尺寸应该包括：轮带外径，托轮的外径，托轮轴的外径，同时包括上述部位外表面的锥度，以及托轮底座的实际有效高度，另外还应测量托轮安装后托轮轴中心到回转窑中心的水平距离，以及轮外表面的平整性，和圆度。

2 运行中要确保托轮处于合理的位置，从而保证托轮不受到纵向外力前面说过，要使托轮正常工作，需要两个托轮纵向中心线与轮带纵向中心线平行，且都垂直于回转窑的纵向中心线，同时在垂直于回转窑的纵向中心线的垂直面内两个托轮中心点与轮带中心点构成正三角形，相互夹角为60°，且其误差一般不超过2°（见图1），且各档托轮和轮带的上述三角形都要达到上述要求。

只有保证夹角60°左右，驱动回转窑的动力载荷才最小，各托轮受力也最小，才能保证托轮的工作状况良好。

精心整理
窑三档北侧托轮更换方案
一、更换原因
2012年6月6日因6506故障窑止料，检查发现三档北边托轮面自窑头侧横向开裂长约600mm 、宽约300mm 、开裂深至散热孔，原因可能为托轮存在铸造缝隙，托轮淋水降温，托轮面残余水份与轮带接触时化为高温高压蒸汽。

逐步渗入托轮铸造缝隙引起开裂;另因窑胴体变形，三档轮带1234、5带；在后续过程中，必须密切关注液压顶的压力保持状况，防止出现液压顶压力泄漏而使窑胴体下落。

6、拆除连接螺栓拆除轴承座与底座的连接螺栓并对应位置编号，妥善保管，防止损伤螺栓丝牙；
7、拆卸顶丝及顶丝座，割除托轮底座水槽迎面部分，用12#槽钢和10mm 厚钢板在托轮底座迎面焊接制作宽1米的平台；
8、拉出轴承座与托轮放出托轮润滑油，清理底座积灰及除锈，将两轴承座连同托轮同时匀速拉出，拉至底座边缘；
9、起吊托轮及轴承座拆除托轮轴密封和托轮上盖，拆除淋油盘和油勺，用65吨吊车将托轮及轴承垂直吊出，放至水泥地坪上：
10、清洗用轻柴油将两轴承座内腔及球面瓦清洗干净，并用面粉团粘吸一遍，完毕后用彩条布进行遮盖，彩条布四周应压实，防止灰尘进入；
11
塞入36mm 12吨吊车
15
16、慢转窑，检查油勺与轴承座和淋油盘的间隙并调整，准备调窑工器具和制订《回转窑投料运行保驾方案》，及时对托轮瓦出现的高温现象进行判断和调整，确保回转窑安全、稳定运行。

三、工器具、材料及人员准备
1、工器具、材料准备
2、人员：以神马公司人员为主，每班5人，两班倒，
3、技术负责：徐安庆
4、协调：由生产处当班调度协调。

制造二分厂
二0一二年六月二十一日。
