污水处理厂低压断路器的选择与整定

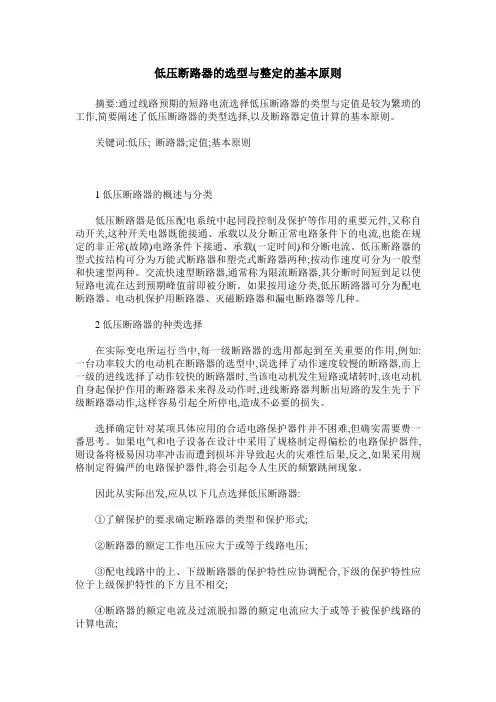

低压断路器的选型与整定的基本原则摘要:通过线路预期的短路电流选择低压断路器的类型与定值是较为繁琐的工作,简要阐述了低压断路器的类型选择,以及断路器定值计算的基本原则。

关键词:低压; 断路器;定值;基本原则1低压断路器的概述与分类低压断路器是低压配电系统中起同段控制及保护等作用的重要元件,又称自动开关,这种开关电器既能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常(故障)电路条件下接通、承载(一定时间)和分断电流。

低压断路器的型式按结构可分为万能式断路器和塑壳式断路器两种;按动作速度可分为一般型和快速型两种。

交流快速型断路器,通常称为限流断路器,其分断时间短到足以使短路电流在达到预期峰值前即被分断。

如果按用途分类,低压断路器可分为配电断路器、电动机保护用断路器、灭磁断路器和漏电断路器等几种。

2低压断路器的种类选择在实际变电所运行当中,每一级断路器的选用都起到至关重要的作用,例如:一台功率较大的电动机在断路器的选型中,误选择了动作速度较慢的断路器,而上一级的进线选择了动作较快的断路器时,当该电动机发生短路或堵转时,该电动机自身起保护作用的断路器未来得及动作时,进线断路器判断出短路的发生先于下级断路器动作,这样容易引起全所停电,造成不必要的损失。

选择确定针对某项具体应用的合适电路保护器件并不困难,但确实需要费一番思考。

如果电气和电子设备在设计中采用了规格制定得偏松的电路保护器件,则设备将极易因功率冲击而遭到损坏并导致起火的灾难性后果,反之,如果采用规格制定得偏严的电路保护器件,将会引起令人生厌的频繁跳闸现象。

因此从实际出发,应从以下几点选择低压断路器:①了解保护的要求确定断路器的类型和保护形式;②断路器的额定工作电压应大于或等于线路电压;③配电线路中的上、下级断路器的保护特性应协调配合,下级的保护特性应位于上级保护特性的下方且不相交;④断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流;⑤断路器的极限分断能力应大于线路的最大短路电流的有效值;⑥断路器的长延时脱扣电流应小于导线允许的持续电流。

低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。

另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。

所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。

关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。

角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。

1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。

如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。

其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。

1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。

污水处理厂低压断路器的选择与整定随着城市化进程的加快和工业化的不断发展，污水处理厂已成为城市环境保护的重要设施。

在污水处理厂的运行中，设备的稳定性和可靠性至关重要，而低压断路器作为重要的电气保护装置，在污水处理厂的正常运行中发挥着关键作用。

正确选择和整定低压断路器对于保障污水处理厂的安全运行至关重要。

一、低压断路器的选择污水处理厂中的用电设备众多，包括水泵、空气压缩机、搅拌器、风机等，这些设备大部分都是通过低压断路器进行电气保护。

在选择低压断路器时，需要考虑以下几个方面：1.额定电流：根据需要保护的设备额定电流来选择低压断路器的额定电流。

一般来说，额定电流应略大于被保护设备的额定电流，以确保正常运行时不会因过载而触发断路器。

2.短路保护能力：污水处理厂中存在着较大的短路电流，因此选择低压断路器时需要考虑其短路保护能力。

一般来说，应选择短路保护能力强的断路器，以确保在短路故障发生时能够迅速切断电路，保护设备和人身安全。

3.环境条件：污水处理厂的工作环境复杂恶劣，空气中含有大量的湿气和腐蚀性物质，因此选择低压断路器时需要考虑其耐腐蚀性能和防水性能，以确保其能够在恶劣的环境中正常工作。

4.操作和维护方便性：污水处理厂通常人员不多，因此需要选择操作和维护方便的低压断路器，以降低管理成本和维修难度。

正确选择低压断路器需要综合考虑设备特点、环境条件和操作维护等因素，以确保其能够有效地保护设备并在恶劣环境中稳定可靠地工作。

低压断路器的整定是指通过对断路器的保护参数进行调整，确保其在电气故障发生时能够准确、迅速地切断电路，保护设备和人身安全。

在污水处理厂中，正确的低压断路器整定对于保障设备的正常运行和人员的安全至关重要。

低压断路器的整定包括过载保护参数的整定和短路保护参数的整定两个方面。

过载保护参数的整定一般包括额定电流、热保护动作时间和热保护复位时间等参数，而短路保护参数的整定一般包括短路保护电流、短路保护动作时间和短路保护复位时间等参数。

根据所保 护回路的额定 电流 、 保 护要求 以及断路 器的电气 、 结构 特 点等来选择合适 的断路器 类型 对于额定 电流 ６ ０ ０ Ａ以下 ． 短路 电 流不大 的场合 ， 一般选用塑壳式 断路器 ： 若短路 电流较大 ， 则应选用万 能式 （ 框架式 ） 断路器 ； 若短路电流 相当大 ， 则应选用 限流式 断路器 ： 在 有漏 电保护要求时 ． 还应选用漏 电保护式断路器 如果选用 时注重 选 择性 ， 应选 用万能式断路器 ： 而如 果注重体积 ， 要求 价格便宜 ， 则应选 用 塑壳式断路器
号装 置及控制 回路用 ： 塑壳式断路器一般不具备辅助接点。 （ ６ ） 脱扣器 ２ ） 长延时脱扣器用作 电动机过载保护时的整定电流（ Ｉ ） 型式 ： 包括分励脱扣器 、 过 电流脱扣器 、 欠 电压脱扣器等 。 （ ７ ） 其它 ： 断 Ｉ 应接近但不 小于电动机 的额定 电流且 在 ７ ． ２倍整定 电流下 的 路器特性参数除上述各项外 ． 还包括 ： 使用类别 （ 选择性 、 非选择性 ） 、 动作时间不大于电动 机的启动 时间 ． 否则应装设过载保 护器。 操作过电压 、 是否具有隔离功能 、 外壳防护等级等 。 ２ ． ３ ． ４ 长延时脱扣器 的整定 时间
２ ． ２ ． ２ 反 时Fra bibliotek 过 电流 脱 扣 器 整 定 电 流 （ Ｉ ）
负 荷 电 流１ １ ． １ 类 型 的 选 择
１ 一 般 原 则
Ｉ ， ≥Ｋ Ｉ （ 式中Ｋ 可靠系数， 其值取 １ ． ０ ～ １ ． １ ； Ｉ ： 照 明线路的计算 ２ ． ２ ． ３ 瞬时限过 电流脱扣器整定电流（ Ｉ ） Ｉ 。 ≥Ｋ 。 Ｉ （ 式中 Ｋ ￣ Ｉ ３ ： 可 靠系数 ， 其值 为 白炽灯 和 卤钨灯 时取 ｌ Ｏ ～ １ ２ ， 其它灯 源时取 ４ ～ ７ ； Ｉ ： 照明线路 的计算 负荷 电流１ ２ ＿ ３ 电动机 回路用断路器选择ｆ 电动机主 回路应 采用电动机保护用低 压 断 路 器１ ２ － ３ ． １ 断路 器 的额 定 电流 断路器的额 定电流应不小于长延时脱扣器的额 定电流 ２ ． ３ － ２ 瞬时脱扣器整定 电流 对于保护 笼型电动机的断路器 ．瞬时整定电流为 ８ ～ １ ５ 倍 电动机 额定电流 ， 其值的大小取决于被保护电动机的型号 、 容量和起动条件 。 对于保护绕线转 子的断路器 ．瞬 时整定值 为电动机额 定电流 的 ３ － ６ 倍． 其值的大小取决于绕线转子电动机的型号 、 容量 和起动条件 。 ２ ＿ ３ ． ３ 长延时脱扣器整定电流 １ ） 长延时脱扣器用作后备保护时的整定 电流（ Ｉ ） Ｉ ≥（ ２ ． ２ Ｌ ） ／ Ｋｚ ＝ （ ２ ． ２ Ｋ ， Ｌ ） ／ Ｋ 式中 Ｉ 电动机额定电流； Ｉ ： 电动机启 动 电流； ｋ： 电动机堵转电流倍数； Ｋ 断路器 的瞬动电流倍数）
