低压断路器的通用选型原则分析与讨论

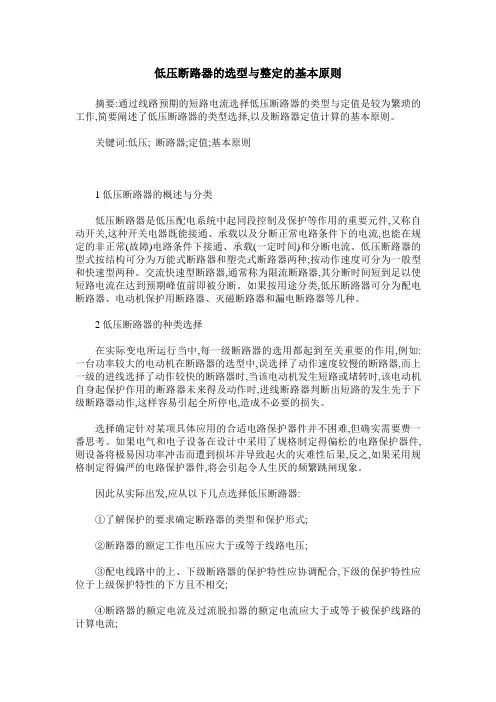

低压断路器的选型与整定的基本原则摘要:通过线路预期的短路电流选择低压断路器的类型与定值是较为繁琐的工作,简要阐述了低压断路器的类型选择,以及断路器定值计算的基本原则。

关键词:低压; 断路器;定值;基本原则1低压断路器的概述与分类低压断路器是低压配电系统中起同段控制及保护等作用的重要元件,又称自动开关,这种开关电器既能接通、承载以及分断正常电路条件下的电流,也能在规定的非正常(故障)电路条件下接通、承载(一定时间)和分断电流。

低压断路器的型式按结构可分为万能式断路器和塑壳式断路器两种;按动作速度可分为一般型和快速型两种。

交流快速型断路器,通常称为限流断路器,其分断时间短到足以使短路电流在达到预期峰值前即被分断。

如果按用途分类,低压断路器可分为配电断路器、电动机保护用断路器、灭磁断路器和漏电断路器等几种。

2低压断路器的种类选择在实际变电所运行当中,每一级断路器的选用都起到至关重要的作用,例如:一台功率较大的电动机在断路器的选型中,误选择了动作速度较慢的断路器,而上一级的进线选择了动作较快的断路器时,当该电动机发生短路或堵转时,该电动机自身起保护作用的断路器未来得及动作时,进线断路器判断出短路的发生先于下级断路器动作,这样容易引起全所停电,造成不必要的损失。

选择确定针对某项具体应用的合适电路保护器件并不困难,但确实需要费一番思考。

如果电气和电子设备在设计中采用了规格制定得偏松的电路保护器件,则设备将极易因功率冲击而遭到损坏并导致起火的灾难性后果,反之,如果采用规格制定得偏严的电路保护器件,将会引起令人生厌的频繁跳闸现象。

因此从实际出发,应从以下几点选择低压断路器:①了解保护的要求确定断路器的类型和保护形式;②断路器的额定工作电压应大于或等于线路电压;③配电线路中的上、下级断路器的保护特性应协调配合,下级的保护特性应位于上级保护特性的下方且不相交;④断路器的额定电流及过流脱扣器的额定电流应大于或等于被保护线路的计算电流;⑤断路器的极限分断能力应大于线路的最大短路电流的有效值;⑥断路器的长延时脱扣电流应小于导线允许的持续电流。

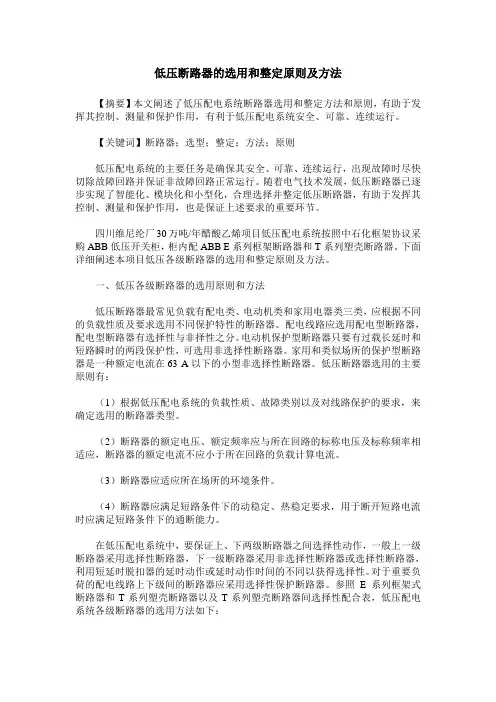

低压断路器的选用和整定原则及方法【摘要】本文阐述了低压配电系统断路器选用和整定方法和原则，有助于发挥其控制、测量和保护作用，有利于低压配电系统安全、可靠、连续运行。

【关键词】断路器；选型；整定；方法；原则低压配电系统的主要任务是确保其安全、可靠、连续运行，出现故障时尽快切除故障回路并保证非故障回路正常运行。

随着电气技术发展，低压断路器已逐步实现了智能化、模块化和小型化，合理选择并整定低压断路器，有助于发挥其控制、测量和保护作用，也是保证上述要求的重要环节。

四川维尼纶厂30万吨/年醋酸乙烯项目低压配电系统按照中石化框架协议采购ABB低压开关柜，柜内配ABB E系列框架断路器和T系列塑壳断路器。

下面详细阐述本项目低压各级断路器的选用和整定原则及方法。

一、低压各级断路器的选用原则和方法低压断路器最常见负载有配电类、电动机类和家用电器类三类，应根据不同的负载性质及要求选用不同保护特性的断路器。

配电线路应选用配电型断路器，配电型断路器有选择性与非择性之分。

电动机保护型断路器只要有过载长延时和短路瞬时的两段保护性，可选用非选择性断路器。

家用和类似场所的保护型断路器是一种额定电流在63 A以下的小型非选择性断路器。

低压断路器选用的主要原则有：（1）根据低压配电系统的负载性质、故障类别以及对线路保护的要求，来确定选用的断路器类型。

（2）断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应，断路器的额定电流不应小于所在回路的负载计算电流。

（3）断路器应适应所在场所的环境条件。

（4）断路器应满足短路条件下的动稳定、热稳定要求，用于断开短路电流时应满足短路条件下的通断能力。

在低压配电系统中，要保证上、下两级断路器之间选择性动作，一般上一级断路器采用选择性断路器，下一级断路器采用非选择性断路器或选择性断路器，利用短延时脱扣器的延时动作或延时动作时间的不同以获得选择性。

对于重要负荷的配电线路上下级间的断路器应采用选择性保护断路器。

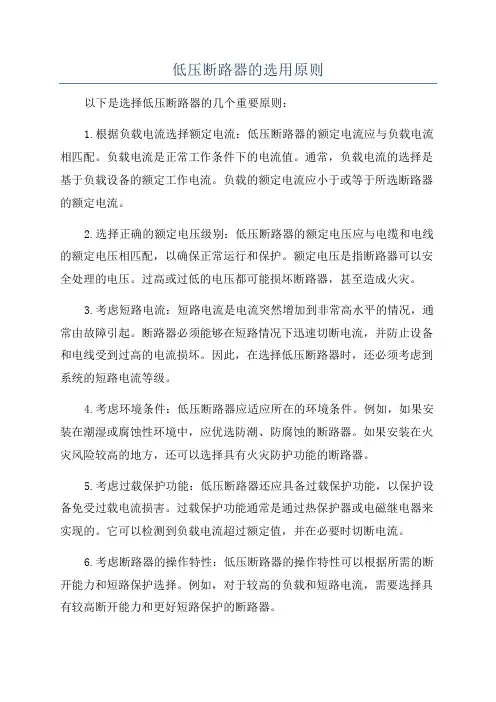

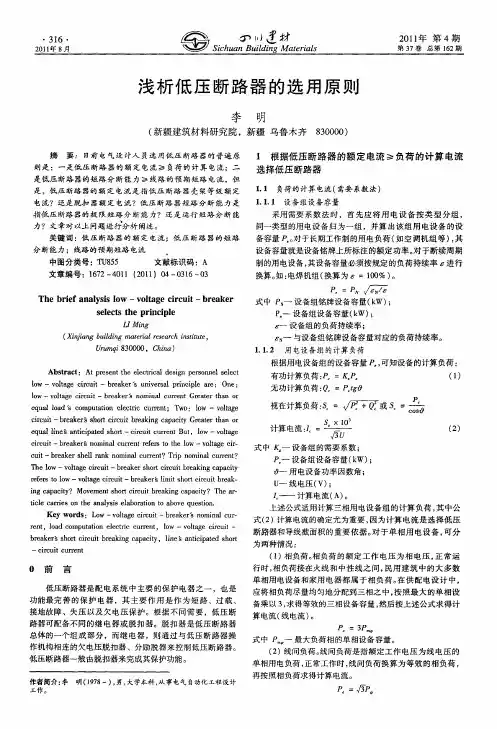

低压断路器的选用原则以下是选择低压断路器的几个重要原则：1.根据负载电流选择额定电流：低压断路器的额定电流应与负载电流相匹配。

负载电流是正常工作条件下的电流值。

通常，负载电流的选择是基于负载设备的额定工作电流。

负载的额定电流应小于或等于所选断路器的额定电流。

2.选择正确的额定电压级别：低压断路器的额定电压应与电缆和电线的额定电压相匹配，以确保正常运行和保护。

额定电压是指断路器可以安全处理的电压。

过高或过低的电压都可能损坏断路器，甚至造成火灾。

3.考虑短路电流：短路电流是电流突然增加到非常高水平的情况，通常由故障引起。

断路器必须能够在短路情况下迅速切断电流，并防止设备和电线受到过高的电流损坏。

因此，在选择低压断路器时，还必须考虑到系统的短路电流等级。

4.考虑环境条件：低压断路器应适应所在的环境条件。

例如，如果安装在潮湿或腐蚀性环境中，应优选防潮、防腐蚀的断路器。

如果安装在火灾风险较高的地方，还可以选择具有火灾防护功能的断路器。

5.考虑过载保护功能：低压断路器还应具备过载保护功能，以保护设备免受过载电流损害。

过载保护功能通常是通过热保护器或电磁继电器来实现的。

它可以检测到负载电流超过额定值，并在必要时切断电流。

6.考虑断路器的操作特性：低压断路器的操作特性可以根据所需的断开能力和短路保护选择。

例如，对于较高的负载和短路电流，需要选择具有较高断开能力和更好短路保护的断路器。

7.考虑断路器的可靠性和维护：选择可靠性高、维护方便的低压断路器有助于减少维修和停机时间。

最好选择经过认证的品牌和制造商的产品，以确保产品的质量和可靠性。

总之，在选择低压断路器时，需要综合考虑负载电流、额定电压、短路电流、环境条件、过载保护功能、操作特性、可靠性和维护等因素。

正确选择和使用低压断路器可以保护电路和设备的安全运行，提高电气系统的可靠性。

低压断路器的选型与整定的基本原则摘要：低压供电系统的断路器一般也是自动开关，它具有自动开关的功能，在失压、欠压、超载、短路等情况，都能够发挥保护的功能；而电源断路器在低压供电系统中，也往往作为供电回路、发电机的装置而出现，保护供电系统工作正常的情况，并实现了有效的管理与维护。

另外，由于在低压系统中断路器的质量设备的性能之间，也存在着很直接的关系。

所以，为确保设备处于安全的工作环境，对于在低压系统中断路器的质量性能，也给出了相应更严格的规定，在以下的文章中，从设备选型与整定的方面对低压系统中断路器，做出了比较简单的分类与介绍。

关键词：低压设备；断路器；选型；整定、在配电网的供电系统中，断路器是常用的一个电力装置，主要是起保护的功能。

角尽管如此，低压供电系统的断路器在运用的过程中，还是面临着不少的困难，比如：低压供电系统的线路分段水平的高低和尺寸问题等方面，如果是出现任意方面的错误，就会干扰低压供电系统中断路器的正常工作，供电系统就会很容许出现问题。

1低压断路器的基本概述及原理图1.1低压断路器的基本概述低压断路器是整个供电配电体系中相当关键的组成部分，具有电力系统的手动投入的基本功能，同时还能够在线路出现故障之后发生功能。

如果严格根据构造方式对其进行分类，一般可将低压断路器区分为两个形式，分别为塑壳式断路器和万能式断路器；如果严格根据作用产生的速度快慢，可将其区分为高速断路器和慢速断路器；如果严格根据作用的类型分类，可分成电动机保护用、供电用、漏电用等断路器。

其中在对断路器进行选型的同时，必须从几个角度加以研究和思考，例如对于电源比较大的电动机选择断路器的时候则应该选用速度较慢的类型，一旦选用频率较高的类型容易造成短路问题的产生，造成各类电源问题。

1.2低压断路器的原理图图1低压断路器原理1-主触头:2-锁键:3-搭钩(表示自由脱扣机构);4-转轴:5-杠杠:6-复位弹簧:7-过流脱扣器:8-欠压脱扣器;9,10-衔铁;11-弹簧;12-热脱扣器双金属片;13-热脱扣器加热电阻丝;14-上分励脱规器15-释放按钮;16-后电磁铁(电动器)2低压系统中断路器选型分析如果要想确定在低压装置中断路器选择的正确性，所以对于选择的几个关键知识点，必须要有较为清晰的认识，以防止在选择时出现错误，具体的知识点包括：2.1断路器的分类从模具的角度来看，低压系统中的断路器有很多种，例如：小型断路器、模制外壳断路器、通用断路器等；根据应用类别分为选择性断路器和非选择性断路器。

低压断路器的选用原则
低压断路器是一种用于保护低压电路及设备的重要元件，它的装置和选用是设计和使用低压电路必不可少的要求。

1. 负荷电流：对于低压断路器的选用，必须确定其所要保护的
负荷电流，根据负荷电流确定断路器的容量大小，其容量应大于或等于负荷电流的1.5倍，以确保断路器的正常工作。

2. 过载能力：由于低压断路器的过载能力可能会因负荷电流的
变化而变化，因此，在选择低压断路器时，必须确定断路器的过载能力系数，以保证断路器的正常工作。

3. 断开能力：断开能力是指断路器在保护线路不受损坏的情况
下能够成功断开负荷电流的能力，这是低压断路器的基本功能，因此在选择断路器时，必须确定断路器的断开能力是否足以满足设计要求。

4. 接通能力：当电路被断开时，必须能够成功恢复电路，因此，选择低压断路器时，必须确定断路器的接通能力，以保证电路能够在发生故障时及时得到保护。

5. 尺寸大小：低压断路器的外形尺寸，必须选择符合具体应用
要求的尺寸，以确保断路器和电路的正常运行。

6. 环境要求：在选择低压断路器时，必须考虑工作环境，如温度、湿度等，以确保断路器的正常工作。

以上是低压断路器的选用原则，使用者必须根据实际情况确定断路器的类型，选用合适的断路器，以保证电路的安全可靠。

- 1 -。

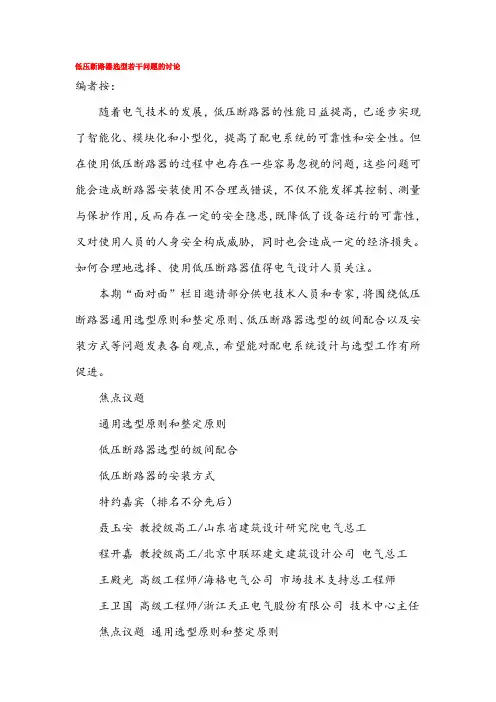

低压断路器选型若干问题的讨论编者按：随着电气技术的发展，低压断路器的性能日益提高，已逐步实现了智能化、模块化和小型化，提高了配电系统的可靠性和安全性。

但在使用低压断路器的过程中也存在一些容易忽视的问题，这些问题可能会造成断路器安装使用不合理或错误，不仅不能发挥其控制、测量与保护作用，反而存在一定的安全隐患，既降低了设备运行的可靠性，又对使用人员的人身安全构成威胁，同时也会造成一定的经济损失。

如何合理地选择、使用低压断路器值得电气设计人员关注。

本期“面对面”栏目邀请部分供电技术人员和专家，将围绕低压断路器通用选型原则和整定原则、低压断路器选型的级间配合以及安装方式等问题发表各自观点，希望能对配电系统设计与选型工作有所促进。

焦点议题通用选型原则和整定原则低压断路器选型的级间配合低压断路器的安装方式特约嘉宾（排名不分先后）聂玉安教授级高工/山东省建筑设计研究院电气总工程开嘉教授级高工/北京中联环建文建筑设计公司电气总工王殿光高级工程师/海格电气公司市场技术支持总工程师王卫国高级工程师/浙江天正电气股份有限公司技术中心主任焦点议题通用选型原则和整定原则必须通过认真的计算和校验合理选择聂玉安/ 教授级高工山东省建筑设计研究院电气总工低压断路器在设计选型时，需要考虑的通用性原则主要有：①根据低压配电系统的负载性质、故障类别和对线路保护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。

②断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。

③断路器的额定电流不应小于所在回路的负载计算电流。

④断路器应适应所在场所的环境条件。

⑤断路器应满足短路条件下的动稳定和热稳定要求。

用于断开短路电流时，应满足短路条件下的通断能力。

低压断路器应根据不同故障类别和具体工程要求，选择相适应的保护形式。

其整定原则一般来说主要包括：①断路器在正常使用中和用电设备正常起动时，所装设的保护不应动作。

②断路器的最根本任务就是起到保护作用，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。

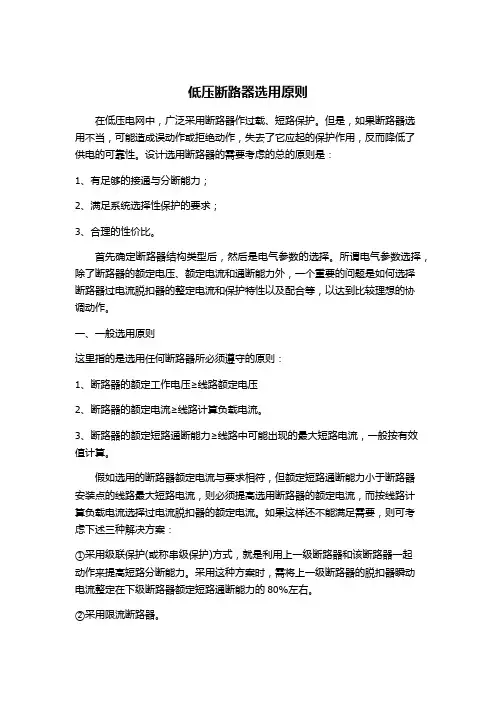

低压断路器选用原则在低压电网中，广泛采用断路器作过载、短路保护。

但是，如果断路器选用不当，可能造成误动作或拒绝动作，失去了它应起的保护作用，反而降低了供电的可靠性。

设计选用断路器的需要考虑的总的原则是：1、有足够的接通与分断能力；2、满足系统选择性保护的要求；3、合理的性价比。

首先确定断路器结构类型后，然后是电气参数的选择。

所谓电气参数选择，除了断路器的额定电压、额定电流和通断能力外，一个重要的问题是如何选择断路器过电流脱扣器的整定电流和保护特性以及配合等，以达到比较理想的协调动作。

一、一般选用原则这里指的是选用任何断路器所必须遵守的原则：1、断路器的额定工作电压≥线路额定电压2、断路器的额定电流≥线路计算负载电流。

3、断路器的额定短路通断能力≥线路中可能出现的最大短路电流，一般按有效值计算。

假如选用的断路器额定电流与要求相符，但额定短路通断能力小于断路器安装点的线路最大短路电流，则必须提高选用断路器的额定电流，而按线路计算负载电流选择过电流脱扣器的额定电流。

如果这样还不能满足需要，则可考虑下述三种解决方案：①采用级联保护(或称串级保护)方式，就是利用上一级断路器和该断路器一起动作来提高短路分断能力。

采用这种方案时，需将上一级断路器的脱扣器瞬动电流整定在下级断路器额定短路通断能力的80%左右。

②采用限流断路器。

③采用断路器加后备熔断器。

但是应注意，这样就放弃了选择性分断4、线路末端单相对地短路电流≥1.25倍断路器瞬(或短延时)时脱扣器整定电流。

这对负载电流较小、配电线较长的情况尤其重要。

因为线路较长时，末端短路电流较小，单相对地短路电流就更小。

这里的“单相对地”是指三相三线制中一相对地而言。

相对于短路时，短路电流要通过大地(接地电阻较大)，因而短路电流较小，有时比过电流脱扣器整定电流还要小，不能使过电流脱扣器动作，因而在单相对地短路时便失去保护。

在这种情况下，如不能满足上述要求，则需采取特别措施来解决。

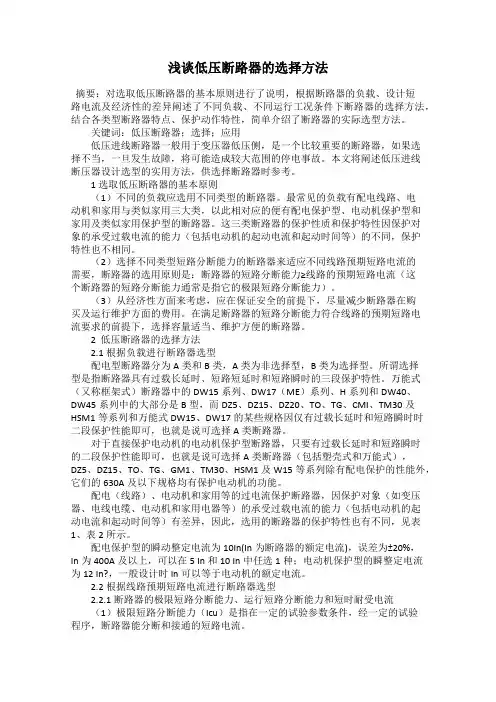

浅谈低压断路器的选择方法摘要：对选取低压断路器的基本原则进行了说明，根据断路器的负载、设计短路电流及经济性的差异阐述了不同负载、不同运行工况条件下断路器的选择方法，结合各类型断路器特点、保护动作特性，简单介绍了断路器的实际选型方法。

关键词：低压断路器；选择；应用低压进线断路器一般用于变压器低压侧，是一个比较重要的断路器，如果选择不当，一旦发生故障，将可能造成较大范围的停电事故。

本文将阐述低压进线断压器设计选型的实用方法，供选择断路器时参考。

1 选取低压断路器的基本原则（1）不同的负载应选用不同类型的断路器。

最常见的负载有配电线路、电动机和家用与类似家用三大类，以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性因保护对象的承受过载电流的能力（包括电动机的起动电流和起动时间等）的不同，保护特性也不相同。

（2）选择不同类型短路分断能力的断路器来适应不同线路预期短路电流的需要，断路器的选用原则是：断路器的短路分断能力≥线路的预期短路电流（这个断路器的短路分断能力通常是指它的极限短路分断能力）。

（3）从经济性方面来考虑，应在保证安全的前提下，尽量减少断路器在购买及运行维护方面的费用。

在满足断路器的短路分断能力符合线路的预期短路电流要求的前提下，选择容量适当、维护方便的断路器。

2 低压断路器的选择方法2.1根据负载进行断路器选型配电型断路器分为A类和B类，A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、H系列和DW40、DW45系列中的大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CMI、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时和短路瞬时时二段保护性能即可，也就是说可选择A类断路器。

对于直接保护电动机的电动机保护型断路器，只要有过载长延时和短路瞬时的二段保护性能即可，也就是说可选择A类断路器（包括塑壳式和万能式），DZ5、DZ15、TO、TG、GM1、TM30、HSM1及W15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。

低压断路器的选型原则
低压断路器又称自动空气开关或自动空气断路器，简称断路器。

它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路爱护的电器。

随着电气技术的进展，低压断路器的性能日益提高，已逐步实现了智能化、模块化和小型化，提高了配电系统的牢靠性和平安性。

但在使用低压断路器的过程中也存在一些简单忽视的问题，这些问题可能会造成断路器安装使用不合理或错误，不仅不能发挥其掌握、测量与爱护作用，反而存在肯定的平安隐患，既降低了设备运行的牢靠性，又对使用人员的人身平安构成威逼，同时也会造成肯定的经济损失。

如何合理地选择、安装、使用低压断路器值得电气设计人员关注。

低压断路器的选型原则：
1）依据线路对爱护的要求确定断路器的类型和爱护形式——确定选用框架式、装置式或限流式等。

2）断路器的额定电压UN应等于或大于被爱护线路的额定电压。

3）断路器欠压脱扣器额定电压应等于被爱护线路的额定电压。

4）断路器的额定电流及过流脱扣器的额定电流应大于或等于被爱护线路的计算电流。

5）断路器的极限分断力量应大于线路的最大短路电流的有效值。

6）配电线路中的上、下级断路器的爱护特性应协调协作，下级的爱护特性应位于上级爱护特性的下方且不相交。

7）断路器的长延时脱扣电流应小于导线允许的持续电流。

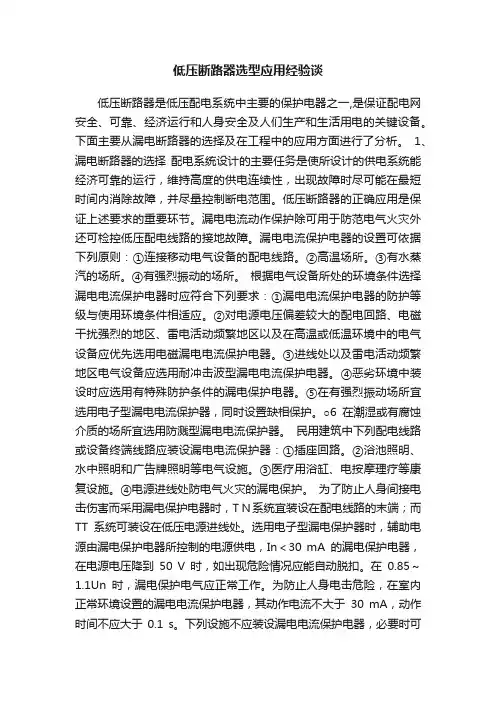

低压断路器选型应用经验谈低压断路器是低压配电系统中主要的保护电器之一,是保证配电网安全、可靠、经济运行和人身安全及人们生产和生活用电的关键设备。

下面主要从漏电断路器的选择及在工程中的应用方面进行了分析。

1、漏电断路器的选择配电系统设计的主要任务是使所设计的供电系统能经济可靠的运行，维持高度的供电连续性，出现故障时尽可能在最短时间内消除故障，并尽量控制断电范围。

低压断路器的正确应用是保证上述要求的重要环节。

漏电电流动作保护除可用于防范电气火灾外还可检控低压配电线路的接地故障。

漏电电流保护电器的设置可依据下列原则：①连接移动电气设备的配电线路。

②高温场所。

③有水蒸汽的场所。

④有强烈振动的场所。

根据电气设备所处的环境条件选择漏电电流保护电器时应符合下列要求：①漏电电流保护电器的防护等级与使用环境条件相适应。

②对电源电压偏差较大的配电回路、电磁干扰强烈的地区、雷电活动频繁地区以及在高温或低温环境中的电气设备应优先选用电磁漏电电流保护电器。

③进线处以及雷电活动频繁地区电气设备应选用耐冲击波型漏电电流保护电器。

④恶劣环境中装设时应选用有特殊防护条件的漏电保护电器。

⑤在有强烈振动场所宜选用电子型漏电电流保护器，同时设置缺相保护。

○6在潮湿或有腐蚀介质的场所宜选用防溅型漏电电流保护器。

民用建筑中下列配电线路或设备终端线路应装设漏电电流保护器：①插座回路。

②浴池照明、水中照明和广告牌照明等电气设施。

③医疗用浴缸、电按摩理疗等康复设施。

④电源进线处防电气火灾的漏电保护。

为了防止人身间接电击伤害而采用漏电保护电器时，T N系统宜装设在配电线路的末端；而TT系统可装设在低压电源进线处。

选用电子型漏电保护器时，辅助电源由漏电保护电器所控制的电源供电，In＜30 mA的漏电保护电器，在电源电压降到50 V时，如出现危险情况应能自动脱扣。

在0.85～1.1Un时，漏电保护电气应正常工作。

为防止人身电击危险，在室内正常环境设置的漏电电流保护电器，其动作电流不大于30 mA，动作时间不应大于0.1 s。

低压断路器的选型原则在选择低压断路器时，应考虑以下几个方面：一. 流量等级低压断路器的流量等级是指其额定电流的大小，通常表示为A，例如：100A、200A等等。

在进行选型时应根据所需的电气负荷来确定所需的流量等级，一般情况下，大型设备需要高流量等级的断路器，而小型电器则需要低流量等级的断路器。

二. 短路容量短路容量是指断路器在短时间内承受的最大电流，通常以kA表示。

断路器的短路容量应大于所连接电路的短路容量，以保证电路的安全性。

当选择断路器时，应先了解所连接电路的短路容量再进行选型。

三. 极数和极序断路器的极数表示摆在断路器上的接线点数，例如单极、双极、三极等等。

在选择断路器时还应根据接线方式来确定其极序，包括一般式和特殊式两种接线方式。

四. 使用条件断路器能否在恶劣的环境下稳定工作是选择时需要考虑的问题之一。

例如定期发生的大量气体、酸雾等化学物质会影响断路器的稳定性，因此在选择断路器时应考虑使用条件因素。

五. 使用寿命断路器的寿命是使用中需要考虑的一项重要因素。

通常，断路器的使用寿命是以其带载寿命、机械寿命和电气寿命为基础确定的。

根据不同的使用情况，选择不同的断路器可以延长其使用寿命。

六. 质量保证选择具有一定质量保证的断路器是确保电气安全的重要措施之一。

因此，在选择低压断路器之前，应从质量、技术、售后服务以及售后服务能力等方面考虑品牌信誉和产品质量保证。

结论在选择低压断路器时，需要考虑多方面因素。

流量等级、短路容量、极数和极序、使用条件、使用寿命和质量保证等都应在选择断路器时进行综合考虑。

据此，我们可以选择适合自己需求的低压断路器，以确保电气设备的正常工作和人身安全。

低压断路器设计选型原则
低压断路器在设计选型时，需要考虑的通用性原则主要有：
① 依据低压配电系统的负载性质、故障类别和对线路爱护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。

② 断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。

③ 断路器的额定电流不应小于所在回路的负载计算电流。

④ 断路器应适应所在场所的环境条件。

⑤ 断路器应满意短路条件下的动稳定和热稳定要求。

用于断开短路电流时，应满意短路条件下的通断力量。

低压断路器应依据不同故障类别和详细工程要求，选择相适应的爱护形式。

其整定原则一般来说主要包括：
① 断路器在正常使用中和用电设备正常起动时，所装设的爱护不应动作。

② 断路器的最根本任务就是起到爱护作用，必需在规定的时间内能有效地切断故障电路，
满意规范最基本的要求。

③ 低压配电系统各级断路器的爱护动作特性应能彼此协调协作，要有选择性的动作，即发生故障时，应使靠近故障点的断路器爱护首先切断，而其靠近电源侧的上一级爱护不应动作，尽可能地缩小断电范围。

在低压配电系统中，主要设计任务就是合理地选择爱护电器，依据断路器的整定原则要求，通过正确的整定其参数来实现各种爱护功能，但这些整定原则又可能相互发生冲突。

断路器额定电流或整定电流大小受到整定原则第①和第②项的限定，而爱护动作时间的快慢又受到整定原则第②和第③项的制约，所以必需经过精确的计算和仔细的校验，协调相互之间的冲突，实现对立的统一，以符合规范规定的动作特性、动作时间和有选择性爱护的有关要求。

谈低压断路器的挑选和运用一.按线路预期短路电流的核算来挑选断路器的分断才调准确的线路预期短路电流的核算是一项极点繁琐的作业，因而便有一些过失不很大而工程上能够被接受的简捷核算办法：1.关于10/0.4KV电压等级的变压器，能够思考高压侧的短路容量为无量大（10KV侧的短路容量通常为200～400MVA乃至更大，因而按无量大来思考，其过失短少10%）。

2.GB50054-95《低压配电计划规范》的2.1.2条规矩：当短路点邻近所接电动机的额外电流之和逾越短路电流的1%时，应计入电动机反响电流的影响，若短路电流为30KA，取其1%，应是300A，电动机的总功率约在150KW，且是一起主张运用时此刻计入的反响电流应是6.5sum;In。

3.变压器的阻抗电压UK标明变压器副边短接（路），当副边抵达其额外电流时，原边电压为其额外电压的百分值。

因而当原边电压为额外电压时，副边电流即是它的预期短路电流。

4.变压器的副边额外电流=Se/1.732U式中Se为变压器的容量（KVA），Ue为副边额外电压（空载电压），在10/0.4KV时Ue=0.4KV 因而简略核算变压器的副边额外电流应是:1.44～.50Se。

5.按（3）对Uk的界说，副边的短路电流（三相短路）为I（3）对Uk的界说，副边的短路电流（三相短路）为I（3）=Ie/Uk，此值为沟通有用值。

6.在一样的变压器容量下，假定两相之间短路，则I（2）=1.732I（3）/2=0.866I（3）以上核算均是变压器出线端短路时的电流值，这是最严峻的短路事端。

假定短路点离变压器有必定的间隔，思考到线路阻抗，短路电流将减小。

例如SL7系列变压器（配导线为三芯铝线电缆），容量为200KVA，变压器出线端短路时，三相短路电流I（3）为7210A。

短路点离变压器的间隔为100m时，短路电流I（3）降为4740A；当变压器容量为100KVA时其出线端的短路电流为3616A。

低压断路器选型原则和整定原则低压断路器在设计选型时，需要考虑的通用性原则主要有：①根据低压配电系统的负载性质、故障类别和对线路保护的要求，来确定选用的断路器类型，并符合国家现行的有关标准。

②断路器的额定电压、额定频率应与所在回路的标称电压及标称频率相适应。

③断路器的额定电流不应小于所在回路的负载计算电流。

④断路器应适应所在场所的环境条件。

⑤断路器应满足短路条件下的动稳定和热稳定要求。

用于断开短路电流时，应满足短路条件下的通断能力。

低压断路器应根据不同故障类别和具体工程要求，选择相适应的保护形式。

其整定原则一般来说主要包括：①断路器在正常使用中和用电设备正常起动时，所装设的保护不应动作。

②断路器的最根本任务就是起到保护作用，必须在规定的时间内能有效地切断故障电路，满足规范最基本的要求。

③低压配电系统各级断路器的保护动作特性应能彼此协调配合，要有选择性的动作，即发生故障时，应使靠近故障点的断路器保护首先切断，而其靠近电源侧的上一级保护不应动作，尽可能地缩小断电范围。

在低压配电系统中，主要设计任务就是合理地选择保护电器，根据断路器的整定原则要求，通过正确的整定其参数来实现各种保护功能，但这些整定原则又可能相互发生矛盾。

例如：断路器额定电流或整定电流大小受到整定原则第①和第②项的限定，而保护动作时间的快慢又受到整定原则第②和第③项的制约，所以必须经过准确的计算和认真的校验，协调相互之间的矛盾，实现对立的统一，以符合规范规定的动作特性、动作时间和有选择性保护的有关要求。

低压断路器进行设计选型时，首先要遵照国家标准中对于电气设计的规范如GB 50054—1995《低压配电设计规范》及手册类如《工业与民用配电设计手册》等。

海格电气作为低压断路器制造商，希望换个角度谈这个话题。

低压断路器的制造是以国家标准GB14048—2(等同IEC 60947—2) 《低压开关设备和控制设备低压断路器》以及GB10963(等同IEC 60898)《家用及类似场所用过电流保护断路器》为依据的，当设计师选用了我们的产品后，实际上就是承认了上述的两个国家产品标准。

一．断路器的选择1.一般低压断路器的选择(1)低压断路器的额定电压不小于线路的额定电压。

(2)低压断路器的额定电流不小于线路的计算负载电流。

(3)低压断路器的极限通断能力不小于线路中最大的短路电流。

(4)线路末端单相对地短路电流;低压断路器瞬时(或短延时)脱扣整定电流3.25(5)脱扣器的额定电流不小于线路的计算电流。

(6)欠压脱扣器的额定电压等于线路的额定电压。

2.配电用低压断路器的选择(1)长延时动作电流整定值等于0.8~1倍导线允许载流量。

(2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间。

⑶短延时动作电流整定值不小于1.1*(Ijx+1.35KIdem)。

其中，Ijx为线路计算负载电流; K为电动机的启动电流倍数；Idem为最大一台电动机额定电流。

(4)短延时的延时时间按被保护对象的热稳定校核。

(5)无短延时时，瞬时电流整定值不小于1.1*(Ijx+K1KIdem)。

其中，K1为电动机启动电流的冲击系数，可取1.7~2。

(6)有短延时时，瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值。

3.电动机保护用低压断路器的选择(1)长延时电流整定值等于电动机的额定电流。

(2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间。

按启动时负载的轻重，可选用可返回时间为1、3、5、8、15s中的某一挡。

(3)瞬时整定电流：笼型电动机时为(8~15)倍脱扣器额定电流；绕线转子电动机时为(3~6)倍脱扣器额定电流。

4.照明用低压断路器的选择(1)长延时整定值不大于线路计算负载电流。

(2)瞬时动作整定值等于(6~20)倍线路计算负载电流。

二．漏电保护装置的选择1.形式的选择一般情况下，应优先选择电流型电磁式漏电保护器，以求有较高的可靠性。

2.额定电流的选择漏电保护器的额定电流应大于实际负荷电流。

3.极数的选择家庭的单相电源，应选用二极的漏电保护器；若负载为三相三线，则选用三极的漏电保护器；若负载为三相四线，则应选用四极漏电保护器。

断路器选型原则分析1、按线路预期短路电流的计算来选择断路器的分断能力精确的线路预期短路电流的计算是一项极其繁琐的工作。

因此便有一些误差不很大而工程上可以被接受的简捷计算方法：(1)对于10/0.4kV电压等级的变压器，可以考虑高压侧的短路容量为无穷大(10kV侧的短路容量一般为200~400MV A甚至更大，因此按无穷大来考虑，其误差不足10%)。

(2)GB50054-95《低压配电设计规范》的2.1.2条规定：“当短路点附近所接电动机的额定电流之和超过短路电流的1%时，应计入电动机反馈电流的影响”，若短路电流为30kA，取其1%，应是300A，电动机的总功率约在150kW，且是同时启动使用时此时计入的反馈电流应是6.5∑In。

(3)变压器的阻抗电压UK表示变压器副边短接(路)，当副边达到其额定电流时，原边电压为其额定电压的百分值。

因此当原边电压为额定电压时，副边电流就是它的预期短路电流。

(4)变压器的副边额定电流Ite=Ste/1.732U式中Ste为变压器的容量(kV A)，Ue为副边额定电压(空载电压)，在10/0.4kV时Ue=0.4kV因此简单计算变压器的副边额定电流应是变压器容量x1.44～1.50。

(5)按(3)对Uk的定义，副边的短路电流(三相短路)为I(3)对Uk的定义，副边的短路电流(三相短路)为I(3)=Ite/Uk，此值为交流有效值。

(6)在相同的变压器容量下，若是两相之间短路，则I(2)=1.732I(3)/2=0.866I(3)(7)以上计算均是变压器出线端短路时的电流值，这是最严重的短路事故。

如果短路点离变压器有一定的距离，则需考虑线路阻抗，因此短路电流将减小。

例如SL7系列变压器(配导线为三芯铝线电缆)，容量为200kV A，变压器出线端短路时，三相短路电流I(3)为7210A。

短路点离变压器的距离为100m时，短路电流I(3)降为4740A；当变压器容量为100kV A时其出线端的短路电流为3616A。
