架空线路及杆上电气设备安装

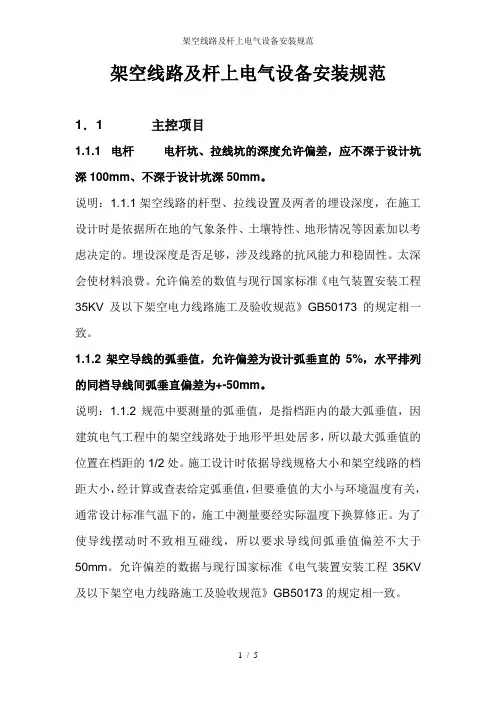

架空线路及杆上电气设备安装规范1．1 主控项目1.1.1 电杆电杆坑、拉线坑的深度允许偏差，应不深于设计坑深100mm、不深于设计坑深50mm。

说明：1.1.1 架空线路的杆型、拉线设置及两者的埋设深度，在施工设计时是依据所在地的气象条件、土壤特性、地形情况等因素加以考虑决定的。

埋设深度是否足够，涉及线路的抗风能力和稳固性。

太深会使材料浪费。

允许偏差的数值与现行国家标准《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1.1.2架空导线的弧垂值，允许偏差为设计弧垂直的5%，水平排列的同档导线间弧垂直偏差为+-50mm。

说明：1.1.2规范中要测量的弧垂值，是指档距内的最大弧垂值，因建筑电气工程中的架空线路处于地形平坦处居多，所以最大弧垂值的位置在档距的1/2处。

施工设计时依据导线规格大小和架空线路的档距大小，经计算或查表给定弧垂值，但要垂值的大小与环境温度有关，通常设计标准气温下的，施工中测量要经实际温度下换算修正。

为了使导线摆动时不致相互碰线，所以要求导线间弧垂值偏差不大于50mm。

允许偏差的数据与现行国家标准《电气装置安装工程35KV 及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1.1.3 变压器中性点应与接地装置引出干线直接连接，接地装置的接地电值必须符合设计要求说明：1.1.3 变压器的中性点即变压器低压侧三相四线输出的中性点（N端子）。

为了用电安全，建筑电气设计选用中性点（N）接地的系统，并规定与其相连的接地装置接地电阻最大值，施工后实测值不允许超过规定值。

由接地装置引出的干线，以最近距离直接与变压器中性点（N端子）可靠连接，以确保低压供电系统可靠、安全地运行。

1.1.4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150执行交接试验合格。

说明：1.1.4 架空线路的绝缘子、高压隔离开头、跌落式熔断器等对地的绝缘电阻，是在安装前逐个（逐相）用2500V兆欧表摇测。

架空线路与杆上电气设备安装工程检验批质量验收记录文稿一、项目信息：工程名称：架空线路与杆上电气设备安装工程工程地址：工程编号：施工单位：验收单位：设计单位：监理单位：二、工作内容：1.检验项目：（1）线路设备安装情况；（2）杆上电气设备安装情况；（3）线路绝缘防护措施；（4）杆上设备与周边环境的协调；（5）其他重要检验项目。

2.检验目的：（1）检查工程可行性，确认施工是否符合设计要求；（2）确保施工质量，消除安全隐患；（3）推动工程进展，提高工程进度；（4）评估施工单位的施工能力和管理水平。

三、具体操作：1.检验时间：2.验收人员：（1）施工单位：（2）验收单位：（3）设计单位：（4）监理单位：3.检验方法：（1）实地检查：查看施工现场、设备安装情况等。

（2）图纸核对：核对施工图纸与实际施工情况的一致性。

（3）设备测试：对设备进行功能、安全性等方面的测试。

四、检验情况记录：1.线路设备安装情况：（1）设备种类：（2）设备安装位置：（3）设备固定情况：（4）设备安装质量：（5）检查结果：2.杆上电气设备安装情况：（1）设备种类：（2）设备安装位置：（3）设备固定情况：（4）设备安装质量：（5）检查结果：3.线路绝缘防护措施：（1）绝缘材料种类：（2）绝缘材料安装情况：（3）绝缘材料质量：（4）检查结果：4.杆上设备与周边环境的协调：（1）设备布局是否合理：（2）设备与周边环境是否协调：（3）设备是否有杂乱现象：（4）检查结果：五、结论与意见：1.工程整体情况评估：（合格/不合格）2.存在的问题及整改措施：（1）问题描述：（2）整改要求：（3）整改责任单位：（4）整改期限：六、监理单位意见：（监理人员签字）：（日期）：七、设计单位意见：（设计人员签字）：（日期）：八、施工单位整改意见：（施工单位负责人签字）：（日期）：以上是架空线路与杆上电气设备安装工程检验批质量验收记录文稿的简单示例，根据具体项目情况可以进行适当的调整和完善。

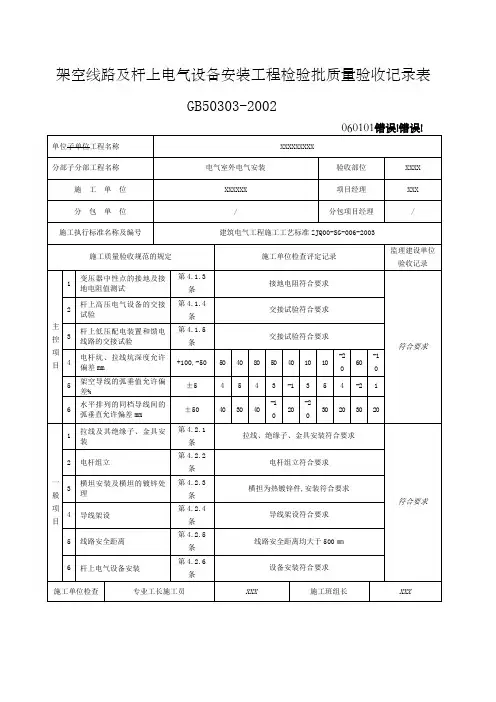

架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303 — 2002060101 □口架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303 —2002060101 □□单位（子单位）工程名称分部（子分部）工程名称施工单位分包单位施工执行标准名称及编号施工质量验收规范的规定验收部位项目经理分包项目经理施工单位检查评定记录监理（建设）单位验收记录1 变压器中性点的接地及接地电阻值测试第413条2杆上高压电气设备的交接试验第4.1.4条主控3 杆上低压配电装置和馈电线路的交接试验第415条项 4 电杆坑、拉线坑深度允许偏差（mm）+100,-50 目5 架空导线的弧垂直值允许偏差土5%6 水平排列的同档导线间的弧垂直允许偏差（mm）± 501 拉线及其绝缘子、金具安装第421条2 电杆组立第422条般3 横担安装及横担的镀锌处理第423条项4 导线架设第424条目5 线路安全距离第425条架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303 —2002060101 □□单位（子单位）工程名称分部（子分部）工程名称施工单位分包单位施工执行标准名称及编号施工质量验收规范的规定验收部位项目经理分包项目经理施工单位检查评定记录监理（建设）单位验收记录1 变压器中性点的接地及接地电阻值测试第413条2杆上高压电气设备的交接试验第4.1.4条主控3 杆上低压配电装置和馈电线路的交接试验第415条项 4 电杆坑、拉线坑深度允许偏差（mm）+100,-50 目5 架空导线的弧垂直值允许偏差土5%6 水平排列的同档导线间的弧垂直允许偏差（mm）± 501 拉线及其绝缘子、金具安装第421条2 电杆组立第422条般3 横担安装及横担的镀锌处理第423条项4 导线架设第424条目5 线路安全距离第425条。

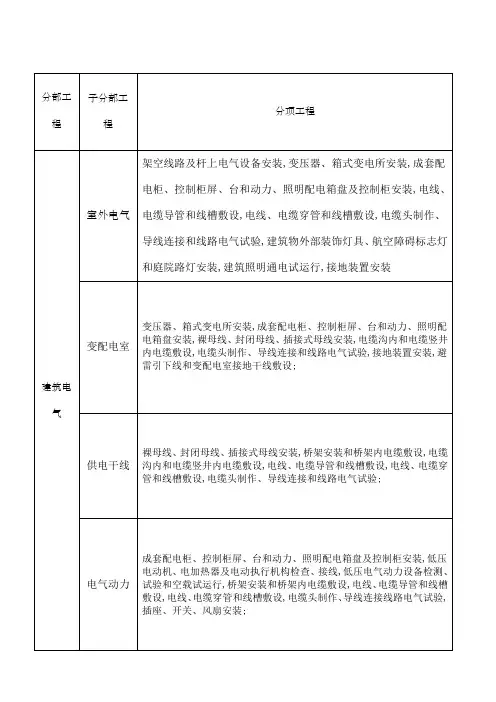

电气安装工程有哪些分项？电气安装工程有哪些分项？室外电气:架空线路及杆上电气设备安装，变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验，建筑物外部装饰灯具、航空障碍标志灯和庭院路灯安装，建筑照明通电试运行，接地装置安装。

变配电室：变压器、箱式变电所安装，成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，裸母线、封闭母线、插接式母线安装，电缆沟内和电缆竖井内电缆敷设，电缆头制作、导线连接和线路电气试验，接地装置安装，避雷引下线和变配电室接地干线敷设。

供电干线：裸母线、封闭母线、插接式母线安装，桥架安装和桥架内电缆敷设，电缆沟内和电缆竖井内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接和线路电气试验。

电气动力：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，低压电动机、电加热器及电动执行机构检查、接线，低压电气动力设备检测、试验和空载试运行，桥架安装和桥架内电缆敷设，电线、电缆导管和线槽敷设，电线、电缆穿管和线槽敷设，电缆头制作、导线连接线路电气试验，插座、开关、风扇安装。

电气照明安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制柜安装，电线、电缆导管和线槽敷设，电线、电缆导管和线槽敷线，槽板配线，钢索配线、电缆头制作，导线连接和线路电气试验，普通灯具安装，专用灯具安装，插座、开关、风扇安装，建筑照明通电试运行。

备用和不间断电源安装：成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装，不间断电源的其它功能单元安装，裸母线、封闭母线、插接式母线安装，电线、电缆导管和线槽敷设，电线电缆导管和线槽敷线，电缆头制作、导线连接和线路电气试验，接地装置安装。

防雷及接地安装：接地装置安装，避雷引下线和变配电室接地干线敷设，建筑物等电位连接，接闪器安装。

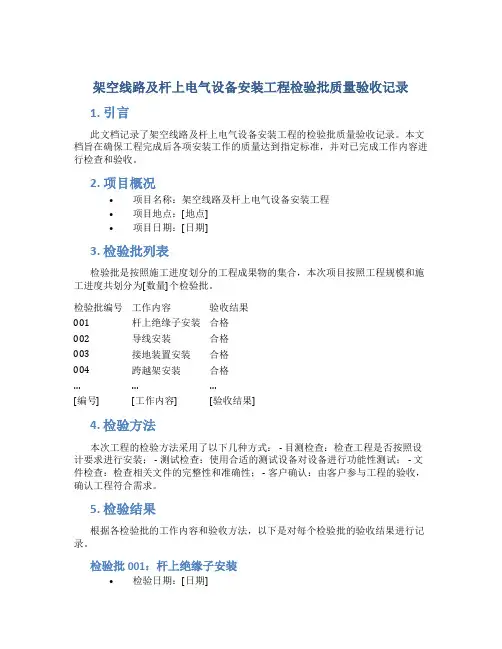

架空线路及杆上电气设备安装工程检验批质量验收记录1. 引言此文档记录了架空线路及杆上电气设备安装工程的检验批质量验收记录。

本文档旨在确保工程完成后各项安装工作的质量达到指定标准，并对已完成工作内容进行检查和验收。

2. 项目概况•项目名称：架空线路及杆上电气设备安装工程•项目地点：[地点]•项目日期：[日期]3. 检验批列表检验批是按照施工进度划分的工程成果物的集合，本次项目按照工程规模和施工进度共划分为[数量]个检验批。

检验批编号工作内容验收结果001 杆上绝缘子安装合格002 导线安装合格003 接地装置安装合格004 跨越架安装合格………[编号] [工作内容] [验收结果]4. 检验方法本次工程的检验方法采用了以下几种方式： - 目测检查：检查工程是否按照设计要求进行安装； - 测试检查：使用合适的测试设备对设备进行功能性测试； - 文件检查：检查相关文件的完整性和准确性； - 客户确认：由客户参与工程的验收，确认工程符合需求。

5. 检验结果根据各检验批的工作内容和验收方法，以下是对每个检验批的验收结果进行记录。

检验批001：杆上绝缘子安装•检验日期：[日期]•检验方法：目测检查•验收结果：合格•验收说明：所有绝缘子均已按照要求正确安装，且杆塔上的固定件牢固可靠。

检验批002：导线安装•检验日期：[日期]•检验方法：目测检查、测试检查•验收结果：合格•验收说明：导线安装整齐、垂直，且经过了电气测试，测试结果符合规定要求。

检验批003：接地装置安装•检验日期：[日期]•检验方法：目测检查、测试检查•验收结果：合格•验收说明：接地装置安装固定可靠，通过了电气测试，接地电阻符合要求。

检验批004：跨越架安装•检验日期：[日期]•检验方法：目测检查•验收结果：合格•验收说明：跨越架安装位置准确，固定牢固，符合设计要求。

…检验批[编号]：[工作内容]•检验日期：[日期]•检验方法：[检验方法]•验收结果：[验收结果]•验收说明：[验收说明]6. 结论根据对各检验批的检查和验收结果，本次架空线路及杆上电气设备安装工程的质量验收结果如下：•合格：[合格数量]个检验批，占总检验批的[合格比例]%。

架空线路及杆上电气设备安装工程检验批质量验收记录表GB50303-20021、主控项目：①变压器中性点应与接地装置引出干线直接连接、接地装置的接地电阻值必须符合设计要求;②杆上低压配电箱的电气装置和馈电线路交接试验应符合下列规定：1每路配电开关及保护装置的规格、型号,应符合设计要求；2相间和相对地间的绝缘电阻值应大于Ω；30电气装置的交流工频耐压试验电压1KV,当绝缘电阻值大于10 MΩ时,可采用2500V光欧表摇测替代,试验持续时间1min,无击穿闪络现象;2、一般项目：①拉线的绝缘子及金具应齐全,位置正确,承力拉线应与线路中心线方向一致,转角拉线应与线路分角线方向一致;拉线应收紧,收紧程度与杆上导线数量规格及弧垂值相适配;②电杆组应正直,直线杆横向位移不应大于50mm,杆梢偏移不应大于俏径的1/2,转角杆紧线后不向内角倾斜,向外角倾斜不应大于一个梢径;③直线杆单横担应装于受电侧,终端杆、转角杆的单横担装于拉线侧;横坦的上下歪斜和左右扭斜,从横坦端部测量不应大于20mm;横担等镀锌制品应热浸镀锌;④导线无断股、扭胶和死弯,与绝缘子固定可靠,金具规格应与导线规格适配;⑤线路跳线、过引线、接户线的线间和线对地间的安全距离,电压等级为6～10KV的,应大于300mm,电压等级为1KV及以下的,应大于150mm;用绝缘导线架设的线路,绝缘破口处应修补完整;⑥杆上电气设备安装应符合下列规定：1固定电气设备的支架、紧固件为热浸镀锌制品,坚固件及防松零件齐全；20变压器油位正常、无渗油现象,外壳涂层完整；3跌落式熔断安装的相间距离不小于500mm；熔管试操动能自然打开旋下；4杆上隔离开关分、合操动灵活,操动机构机械销定可靠,分合时三相间期性好,分闸后,刀片与静触头间空气间隙距离不小于200mm；地面操作杆的接地PE可靠,且有标识；5杆止避雷排列整齐,相间距离不小于350mm,电源侧引线铜线截面积不小于16mm2、铭线截面积不小于25mm2,接地侧引线铜线截面积不小于25mm2,铝线截面积不小于35mm2;与接地装置引出线连接可靠;3、检查数量：主控项目1～3 全数检查；4～6 抽查10%,少于5基档,全数检查;一般项目5、6 全数检查；1～4 抽查10%,少于5组基、付,全数检查；第2项中的转角杆全数检查;填表说明：1、检验批由监理工程师或建设单位项目技术负责人组织项目专业质量检查员等进行验收;监理建设单位验收记录、施工单位检查评定结果、监理建设单位验收结论、签名栏的斜体字表示手签;2、检验批表的编号右上角后2个口填写检验批的顺序号有多个编号的,在该分部分项工程对应编号后口内填写;3、单位子单位工程名称,按合同文件上的单位工程名称填写,子单位工程标出该部分的位置;分部子分部工程名称,按验收规范划定的分部子分部名称填写;4、验收部位是指一个分项工程中的验收的那个检验批的抽样范围,要标注清楚,如二层①～0轴线砖砌体;5、施工单位、分包单位、填写施工单位的全称,与合同上公章名称相一致;项目经理填写合同中指定的项目负责人;有分包单位时,也应填写分包单位全称,分包单位的项目经理也应是合同中指定的项目负责人;这些人员由填表人填写不要本人签字,只是标明他是项目负责人;6、施工执行标准名称及编号：由于验收规范只列出验收的质量指标,其工艺等只提出一个原则要求,具体的操作工艺就靠企业标准了;所以此栏应填写企业标准名称及编号;7、施工单位检查评定记录：1对定量项目直接填写实测的数据；2对定性项目,应对照规范条款和设计要求简略说明实际安装检测情况；3对一般项目合格点有要求的,应是其中带有数据的定量项目；定性项目必须基本达到;定量项目其中每个项目都必须有80％以上检测点的实测数值达到规范规定,其余20％按各专业施工质量验收规范规定,数值不能大于允许值的150％钢结构为120％;超企业标准而没有超过国家验收规范的数字用“o”将其圈住；对超过国家验收规范的数字用“△”圈住;4有取样送检或试验要求的检验批,应填写取样或试验报告编号;5没有内容的项目,划“/”,不能空;8、监理建设单位验收记录：在施工过程中,监理人员应对施工质量进行察看和测量,并参加施工单位的重要项目的检测;在检验批验收时,对主控项目、一般项目应逐项进行验收;对符合验收规范规定的项目,填写“符合要求”,对不符合验收规范规定的项目,暂不填写,待处理后再验收,但应做标记;9、施工单位检查评定结果：专业质量检查员代表企业逐项检查评定合格,注明“主控项目、一般项目全部符合要求,评定合格”;10、监理建设单位验收结论：填写“合格,同意验收”;。

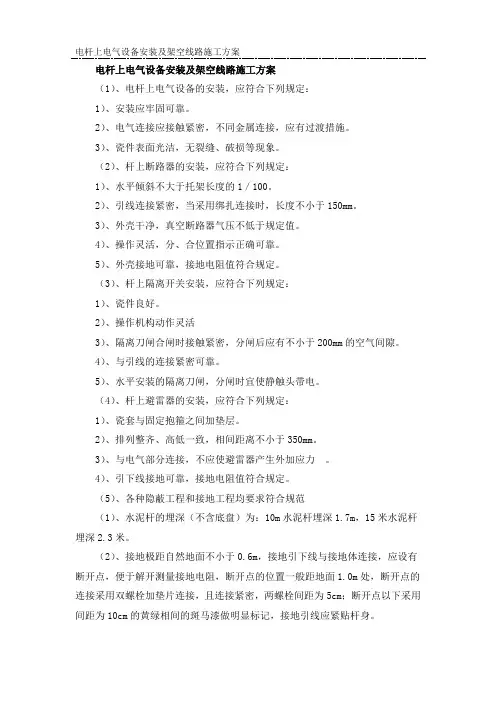

电杆上电气设备安装及架空线路施工方案（1）、电杆上电气设备的安装，应符合下列规定：1）、安装应牢固可靠。

2）、电气连接应接触紧密，不同金属连接，应有过渡措施。

3）、瓷件表面光洁，无裂缝、破损等现象。

（2）、杆上断路器的安装，应符合下列规定：1）、水平倾斜不大于托架长度的1／100。

2）、引线连接紧密，当采用绑扎连接时，长度不小于150mm。

3）、外壳干净，真空断路器气压不低于规定值。

4）、操作灵活，分、合位置指示正确可靠。

5）、外壳接地可靠，接地电阻值符合规定。

（3）、杆上隔离开关安装，应符合下列规定：1）、瓷件良好。

2）、操作机构动作灵活3）、隔离刀闸合闸时接触紧密，分闸后应有不小于200mm的空气间隙。

4）、与引线的连接紧密可靠。

5）、水平安装的隔离刀闸，分闸时宜使静触头带电。

（4）、杆上避雷器的安装，应符合下列规定：1）、瓷套与固定抱箍之间加垫层。

2）、排列整齐、高低一致，相间距离不小于350mm。

3）、与电气部分连接，不应使避雷器产生外加应力。

4）、引下线接地可靠，接地电阻值符合规定。

（5）、各种隐蔽工程和接地工程均要求符合规范（1）、水泥杆的埋深（不含底盘）为：10m水泥杆埋深1.7m，15米水泥杆埋深2.3米。

（2）、接地极距自然地面不小于0.6m，接地引下线与接地体连接，应设有断开点，便于解开测量接地电阻，断开点的位置一般距地面1.0m处，断开点的连接采用双螺栓加垫片连接，且连接紧密，两螺栓间距为5cm；断开点以下采用间距为10cm的黄绿相间的斑马漆做明显标记，接地引线应紧贴杆身。

（6）、架空线施工方法3.4.8、工程质量的薄弱环节及预防措施根据本工程的特点、结合以往的施工经验、预测可能出现的质量薄弱环节及预防措施、以保证施工质量；3.4.9、标示、标牌新建的每基电杆必须有相应的安全警示牌、禁止攀登牌、相应的线路名称、杆号和电杆埋深标志。

3.4.10、安全风险预测和防范对策表。

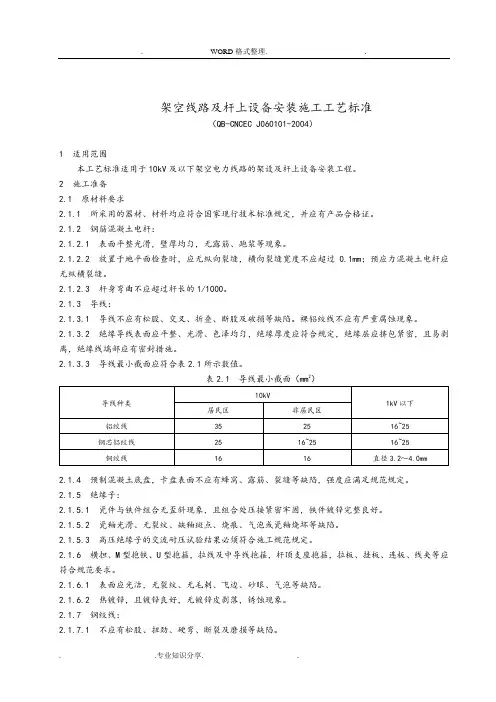

架空线路及杆上设备安装施工工艺标准（QB-CNCEC J060101-2004）1 适用范围本工艺标准适用于10kV及以下架空电力线路的架设及杆上设备安装工程。

2 施工准备2.1 原材料要求2.1.1 所采用的器材、材料均应符合国家现行技术标准规定，并应有产品合格证。

2.1.2 钢筋混凝土电杆：2.1.2.1 表面平整光滑，壁厚均匀，无露筋、跑浆等现象。

2.1.2.2 放置于地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过0.1mm；预应力混凝土电杆应无纵横裂缝。

2.1.2.3 杆身弯曲不应超过杆长的1/1000。

2.1.3 导线：2.1.3.1 导线不应有松股、交叉、折叠、断股及破损等缺陷。

裸铝绞线不应有严重腐蚀现象。

2.1.3.2 绝缘导线表面应平整、光滑、色泽均匀，绝缘厚度应符合规定，绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。

2.1.3.3 导线最小截面应符合表2.1所示数值。

22.1.4 预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。

2.1.5 绝缘子：2.1.5.1 瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。

2.1.5.2 瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。

2.1.5.3 高压绝缘子的交流耐压试验结果必须符合施工规范规定。

2.1.6 横担、M型抱铁、U型抱箍，拉线及中导线抱箍，杆顶支座抱箍，拉板、挂板、连板、线夹等应符合规范要求。

2.1.6.1 表面应光洁，无裂纹、无毛刺、飞边、砂眼、气泡等缺陷。

2.1.6.2 热镀锌，且镀锌良好，无镀锌皮剥落，锈蚀现象。

2.1.7 钢绞线：2.1.7.1 不应有松股、扭劲、硬弯、断裂及磨损等缺陷。

2.1.7.2 镀锌良好，无锈蚀现象。

2.1.7.3 最小截面不应小于25mm 2。

2.1.8 镀锌铁丝：不应有死弯、断裂及破损等缺陷；镀锌良好，不应锈蚀；拉线主线用的铁丝直径不应小于4.0mm ，缠绕用的铁丝直径不应小于3.2mm 。

架空线路及杆上电气设备安装工程检验批质量验收记录
GB50303-2002
060101□□
分项工程质量检验评定表
单位工程名称：分项工程名称：杆塔基础
分部工程名称：分项工程性质：一般
分项工程质量检验评定表
单位工程名称：分项工程名称：杆塔组立及拉线分部工程名称：分项工程性质：主要
杆塔组立允许偏差项目
分项工程质量检验评定表
单位工程名称：分项工程名称：导线、避雷线安装分部工程名称：分项工程性质：一般
分项工程质量检验评定表
单位工程名称：分项工程名称：配电线路杆上电器设备安装分部工程名称：分项工程性质：一般
分项工程质量检验评定表
单位工程名称：分项工程名称：电缆敷设分部工程名称：分项工程性质：一般
分部工程质量评定表单位工程名称：
分部工程名称：分部工程性质：一般。

架空线路和杆上设备安装施工要求1. 概述本文档旨在规定架空线路和杆上设备的安装施工要求，以保证施工过程安全、高效和符合相关法规标准。

2. 施工前准备工作在开始施工前，必须完成以下准备工作：- 对施工区域进行勘察，并制定详细的施工方案。

- 确定所需材料和设备，并进行采购和调配。

- 安排合适的施工人员，确保他们具备相关技能和证书。

3. 施工安全要求安全是施工过程中的首要考虑因素。

以下是施工安全要求：- 所有施工人员必须戴好安全帽，并穿戴适当的防护服装。

- 在施工现场设置明显的警示标志，以提醒工作人员和过往行人注意安全。

- 严格遵守电器安全操作规程，确保设备与电源断开后才能进行安装和维修。

4. 施工质量要求为了确保架空线路和杆上设备的质量，必须满足以下要求：- 严格按照相关规范和标准进行施工，确保设备的稳固性和可靠性。

- 所有接头必须经过正确连接，确保电力传输的顺畅和安全。

- 使用合适的工具和设备，避免对设备造成损坏或影响运行效果。

5. 施工验收要求在施工完成后，必须进行验收工作。

以下是施工验收要求：- 对设备进行功能和质量检查，确保其符合设计要求和标准。

- 进行安全性检查，确保设备没有存在安全隐患。

- 由专业人员进行验收,并记录相关信息和结果。

6. 监督和管理对施工过程进行监督和管理是确保施工质量和安全的重要手段。

以下是监督和管理要求：- 每个施工阶段都应有专人进行监督和记录。

- 每日施工进度和质量情况应有记录，以方便管理和追溯。

- 当有问题或纠纷发生时，及时采取措施进行解决。

以上是架空线路和杆上设备安装施工的要求，希望施工单位严格遵守，确保施工质量和人员安全。

架空线路及杆上电气设备安装工程检验批质量验收记录
GB50303-2002
分项工程质量检验评定表
单位工程名称：分项工程名称：杆塔基础分部工程名称：分项工程性质：一般
分项工程质量检验评定表
单位工程名称：分项工程名称：杆塔组立及拉线分部工程名称：分项工程性质：主要
杆塔组立允许偏差项目
分项工程质量检验评定表
单位工程名称：分项工程名称：导线、避雷线安装分部工程名称：分项工程性质：一般
分项工程质量检验评定表
单位工程名称：分项工程名称：配电线路杆上电器设备安装分部工程名称：分项工程性质：一般
分项工程质量检验评定表
单位工程名称：分项工程名称：电缆敷设分部工程名称：分项工程性质：一般
分部工程质量评定表
单位工程名称：
分部工程名称：分部工程性质：一般。
