1.1架空线路和杆上设备安装

架空线路杆上设备施工方案一、项目背景架空线路杆是输电线路的重要组成部分，为了满足电力供应的需求，线路杆上往往需要安装各种设备。

本文将介绍架空线路杆上设备施工的方案。

二、设备选型在架空线路杆上安装设备时，首先需要选定合适的设备。

根据实际需求和杆上的空间情况，可以选择以下设备：1.环网柜：用于提供电力供应，并实现线路的接入和切换。

2.避雷器：用于保护线路和设备免受雷击的影响。

3.断路器：用于检测电流异常并切断电力供应，保护线路和设备的安全。

4.支撑设备：如抱杆架、固定夹具等，用于安装和固定其他设备。

5.通信设备：如无线电台、信号灯等，用于线路的通信和监控。

以上设备选型需要考虑电力供应的稳定性、设备的可靠性以及线路杆上的空间限制等因素。

三、施工流程设备施工的流程主要包括准备工作、安装设备、调试测试和验收等步骤。

1. 准备工作在开始施工之前，需要进行以下准备工作：•确定施工计划和方案，制定详细的施工步骤。

•检查设备和工具的完好性，确保施工所需的设备齐全并符合要求。

•进行现场勘察，确定设备安装的位置和布置方案。

2. 安装设备根据设备选型确定的位置和布置方案，进行设备的安装。

•使用适当的工具和固定夹具将设备安装在线路杆上。

•进行设备的接线连接，确保电力供应的正常。

3. 调试测试完成设备的安装后，需要进行调试测试，确保设备正常运行。

•检查设备的电源接入和线路连接是否正确。

•对设备的功能进行测试，确保设备能够正常工作。

4. 验收设备安装和调试测试完成后，进行验收工作。

•检查设备的安装质量和工作效果，确保符合要求。

•进行设备的性能测试，确保设备能够满足设计要求。

•编写验收报告，记录设备的安装和测试情况。

四、施工注意事项在进行架空线路杆上设备施工时，需要注意以下事项：1.安全第一：施工人员需要佩戴防护装备，并严格按照安全操作规程操作。

2.注意线路和设备的绝缘：线路和设备之间需要有足够的绝缘距离，以免发生电击等事故。

架空线路及杆上监控设备安装1. 引言架空线路及杆上监控设备的安装在现代电力系统中具有重要意义。

它可以帮助电力公司监测线路的状态，及时发现故障和问题，并进行快速响应。

本文将介绍架空线路及杆上监控设备的安装过程和注意事项。

2. 安装设备的选择在选择架空线路及杆上监控设备之前，电力公司需要考虑多个因素。

首先是设备的功能和特性，包括监测线路的电流、电压、温度等参数，并具备故障自诊断和远程通信功能。

其次是设备的可靠性和耐用性，因为这些设备需要在各种恶劣气候条件下运行。

此外，设备的成本、维护和管理的便捷性也需要考虑进去。

3. 设备安装位置的确定设备的安装位置是决定其监测效果的关键因素之一。

电力公司应根据线路的布局和监测需求，选择合适的位置进行安装。

一般来说，监控设备应安装在离电源较近的高杆上，以便实时获取线路的参数。

同时，考虑到设备的防护和安全，安装位置不应受到外来干扰和恶意破坏。

4. 设备的安装步骤安装架空线路及杆上监控设备需要经过以下步骤：4.1 选取合适的安装工具和设备在安装过程中，需要准备合适的工具和设备，如钳子、螺丝刀、螺丝等。

4.2 安装设备支架将设备支架安装在合适的位置上。

支架应稳固可靠，并具备防震和防水能力。

4.3 连接电源和通信线路将设备与电源线路和通信线路连接。

确保接线正确，并进行电气绝缘测试。

4.4 安装监测传感器根据监测需求，安装合适的传感器，如电流传感器、电压传感器和温度传感器。

4.5 系统调试和测试完成设备的安装后，进行系统调试和测试，确保设备的正常运行和数据采集的准确性。

5. 安装注意事项在进行架空线路及杆上监控设备的安装过程中，需要注意以下事项：- 安全第一：在高杆上工作时，务必戴好安全帽、安全带等个人防护装备，严禁超负荷工作和违反操作规程。

- 规范作业：按照电力公司的作业标准和操作规程进行安装，避免操作失误和影响监测设备的性能。

- 周期维护：定期检查和维护设备，清理杆上灰尘和杂物，确保设备的正常运行。

电气设备安装验收标准验收标准1.1 变压器，箱式变电制品，所高压电器及电瓷确保充油部分不渗漏。

检查合格证书、铭牌和出厂试验记录。

检查柜内元器件是否有损坏、丢失或接线脱落。

检查充油充气设备是否泄漏或有碰凹陷。

使用螺栓连接固定，避免焊接固定造成柜箱壳体涂层防腐损坏和使用寿命缩短。

1.2 配电柜，蓄电池柜，不间断电源柜，控制柜，动力、照明配电箱盘每个接线端子上的电线连接不超过2根。

对于成排布置的配电柜长度超过6m的情况，柜后的通道应该有两个通向本室或其它房间的出口，并应该布置在通道的两端。

当两出口之间的距离超过15m时，应该增加出口。

当高压及低压柜需设在同一室内且二者中只要有一个柜顶有裸露的母线，二者之间的净距就不应小于2m。

基础槽钢框架安装前应除锈刷防锈漆。

槽钢顶部应高出地面10㎜。

混凝土基础台应高出地面50㎜以上。

所有接线端子与电器设备连接时，均应加垫圈和防松弹簧垫圈。

柜与柜间螺丝连接牢固，各柜连接紧密无明显缝隙，垂直误差每米不大于1.5㎜，水平误差每米不大于1㎜，但总误差不大于5㎜，柜面连接横平竖直。

1.3 照明灯具及附件检查合格证书、铭牌和安全认证标志。

外观检查涂层是否完整。

检查成套灯具的绝缘电阻是否≮２ＭΩ。

1.4 开关，插座，接线盒确保有合格证书和生产许可证。

1.5 电线，电缆检查安装完好，抽检的绝缘层完整无损，厚度均匀，线蕊直径符合要求。

钢导管无压扁，内壁光滑，无严重锈蚀，油漆完整，表面有阻燃标记和厂家，管径、壁厚均匀。

1.7 电缆桥架，线槽确保有合格证，部件齐全，表面光滑无变形。

检查桥架涂层是否完整无锈蚀。

1.8 封闭母线、插接母线，裸母线、裸导线检查裸母线平直，无明显划痕，厚度和宽度符合标准。

检查裸导线不松脱，扭折和断脱线径符合标准。

坑深不深于设计100mm，不浅于设计50mm。

2.0 架空线路及杆上电气设备安装删除明显有问题的段落。

确保设备的安装符合相关的规范和标准。

中应埋深不小于50mm，金属导管应接地可靠。

架空线路及杆上电气设备安装规范1．1 主控项目1.1.1 电杆电杆坑、拉线坑的深度允许偏差，应不深于设计坑深100mm、不深于设计坑深50mm。

说明：1.1.1 架空线路的杆型、拉线设置及两者的埋设深度，在施工设计时是依据所在地的气象条件、土壤特性、地形情况等因素加以考虑决定的。

埋设深度是否足够，涉及线路的抗风能力和稳固性。

太深会使材料浪费。

允许偏差的数值与现行国家标准《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1.1.2架空导线的弧垂值，允许偏差为设计弧垂直的5%，水平排列的同档导线间弧垂直偏差为+-50mm。

说明：1.1.2规范中要测量的弧垂值，是指档距内的最大弧垂值，因建筑电气工程中的架空线路处于地形平坦处居多，所以最大弧垂值的位置在档距的1/2处。

施工设计时依据导线规格大小和架空线路的档距大小，经计算或查表给定弧垂值，但要垂值的大小与环境温度有关，通常设计标准气温下的，施工中测量要经实际温度下换算修正。

为了使导线摆动时不致相互碰线，所以要求导线间弧垂值偏差不大于50mm。

允许偏差的数据与现行国家标准《电气装置安装工程35KV 及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1.1.3 变压器中性点应与接地装置引出干线直接连接，接地装置的接地电值必须符合设计要求说明：1.1.3 变压器的中性点即变压器低压侧三相四线输出的中性点（N端子）。

为了用电安全，建筑电气设计选用中性点（N）接地的系统，并规定与其相连的接地装置接地电阻最大值，施工后实测值不允许超过规定值。

由接地装置引出的干线，以最近距离直接与变压器中性点（N端子）可靠连接，以确保低压供电系统可靠、安全地运行。

1.1.4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150执行交接试验合格。

说明：1.1.4 架空线路的绝缘子、高压隔离开头、跌落式熔断器等对地的绝缘电阻，是在安装前逐个（逐相）用2500V兆欧表摇测。

电气监理需要对那些工序进行旁站[工程类精品文档]本文内容极具参考价值,如假设有用,请打赏支持,谢谢!【学员问题】电气监理需要对那些工序进行旁站？【解答】建筑电气安装工程施工过程中监理人员应对以下工序进行旁站控制架空线路及杆上电气设备安装工程1.1.变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等杆上电气设备安装和电气交接试验；1.2.变压器安装与接地；柴油发电机组安装2.1.柴油发电机组馈电线路连接；2.2.柴油发电机组电气交接试验；不间断电源安装3.1.不间断电源输出端接地；3.2.不间断电源性能试验。

裸母线、封闭线、插接式母线安装4.1.高压母线的电气交接试验4.2.低压母线试验电缆沟内和电缆竖井内电缆敷设工程5.1.金属电缆支架、电缆导管安装5.2.电缆向内及电缆竖井内电缆敷设电线导管、电缆导管及线槽敷设6.1.防爆导管安装及地下建筑的导管预埋6.2.电缆头制作、接线和线路绝缘测试6.3.高压电力电缆交接试验普通灯具安装工程7.1.大型花灯安装7.2.专用灯具安装7.3.游泳池及桑拿浴池灯具〔水下灯及防水灯具〕安装7.4.手术台无影灯安装防爆灯具安装8.1.建筑物照明通电试运行8.2.建筑物照明系统通电试运行接闪器安装9.1.建筑物顶部卫星天线等金属物与避雷针、避雷带安装接地装置安装工程10.1.建筑物接地装置的安装10.2.建筑物接地模块安装以上内容均根据学员实际工作中遇到的问题整理而成，供参考，如有问题请及时沟通、指正。

结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。

事实说明，习惯左右了成败，习惯改变人的一生。

在现实生活中，大多数的人，对学习很难做到学而不厌，学习不是一朝一夕的事，需要坚持。

希望大家坚持到底，现在需要沉淀下来，相信将来会有更多更大的开展前景。

架空线路与杆上电气设备安装工程检验批质量验收记录文稿一、项目信息：工程名称：架空线路与杆上电气设备安装工程工程地址：工程编号：施工单位：验收单位：设计单位：监理单位：二、工作内容：1.检验项目：（1）线路设备安装情况；（2）杆上电气设备安装情况；（3）线路绝缘防护措施；（4）杆上设备与周边环境的协调；（5）其他重要检验项目。

2.检验目的：（1）检查工程可行性，确认施工是否符合设计要求；（2）确保施工质量，消除安全隐患；（3）推动工程进展，提高工程进度；（4）评估施工单位的施工能力和管理水平。

三、具体操作：1.检验时间：2.验收人员：（1）施工单位：（2）验收单位：（3）设计单位：（4）监理单位：3.检验方法：（1）实地检查：查看施工现场、设备安装情况等。

（2）图纸核对：核对施工图纸与实际施工情况的一致性。

（3）设备测试：对设备进行功能、安全性等方面的测试。

四、检验情况记录：1.线路设备安装情况：（1）设备种类：（2）设备安装位置：（3）设备固定情况：（4）设备安装质量：（5）检查结果：2.杆上电气设备安装情况：（1）设备种类：（2）设备安装位置：（3）设备固定情况：（4）设备安装质量：（5）检查结果：3.线路绝缘防护措施：（1）绝缘材料种类：（2）绝缘材料安装情况：（3）绝缘材料质量：（4）检查结果：4.杆上设备与周边环境的协调：（1）设备布局是否合理：（2）设备与周边环境是否协调：（3）设备是否有杂乱现象：（4）检查结果：五、结论与意见：1.工程整体情况评估：（合格/不合格）2.存在的问题及整改措施：（1）问题描述：（2）整改要求：（3）整改责任单位：（4）整改期限：六、监理单位意见：（监理人员签字）：（日期）：七、设计单位意见：（设计人员签字）：（日期）：八、施工单位整改意见：（施工单位负责人签字）：（日期）：以上是架空线路与杆上电气设备安装工程检验批质量验收记录文稿的简单示例，根据具体项目情况可以进行适当的调整和完善。

七个子分部工程里包含的各分项工程，做了哪些分项就要查哪些分项。

具体分法如下：建筑电气安装分部工程：1、室外电气安装子分部工程（8分项）1。

1架空线路及杆上电气设备安装1。

2变压器、箱式变电所安装1。

3成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装1。

4电线导管、电缆导管和线槽敷线1。

5电缆头制作、接线和线路绝缘测试1。

6建筑物景观照明灯、航空障碍灯和庭院灯安装1。

7建筑物照明通电试运行1。

8接地装置安装2、变配电室安装子分部工程（7分项）2。

1变压器、箱式变电所安装2。

2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装2。

3裸母线、封闭母线、插接式母线安装2。

4电缆沟内和电缆竖井电缆敷设2。

5电缆头制作、接线和线路绝缘测试2。

6接地装置安装2。

7避雷引下线和变配电室接地干线敷设3、供电干线安装子分部工程（6分项）3。

1裸母线、封闭母线、插接式母线安装3。

2电缆桥架安装和桥架内电缆敷设3。

3电线导管、电缆导管和线槽敷线3。

4缆沟内和电缆竖井电缆敷设3。

5电线、电缆穿管和线槽敷线3。

6电缆头制作、接线和线路绝缘测试4、电气动力安装子分部工程（8分项）4。

1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装4。

2低压电动机、电加热器及电动执行机构检查接线4。

3低压电气动力设备试验和试运行4。

4电缆桥架安装和桥架内电缆敷设4。

5电线、电缆穿管和线槽敷线4。

6电线导管、电缆导管和线槽敷设4。

7电缆头制作、接一和线路绝缘测试4。

8开关、插座、风扇安装5、电气照明安装子分部工程（10分项）5。

1成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装5。

2电线导管、电缆导管和线槽敷设（室内）5。

3电线、电缆穿管和线槽敷线5。

4槽板配线5。

5钢索配线5。

6电缆头制作、接一和线路绝缘测试5。

7普通灯具安装5。

8专用灯具安装5。

9建筑物景观照明灯、航空障碍灯和庭院灯安装5。

10开关、插座、风扇安装6、备用和不间断电源安装子分部工程（8分项）6。

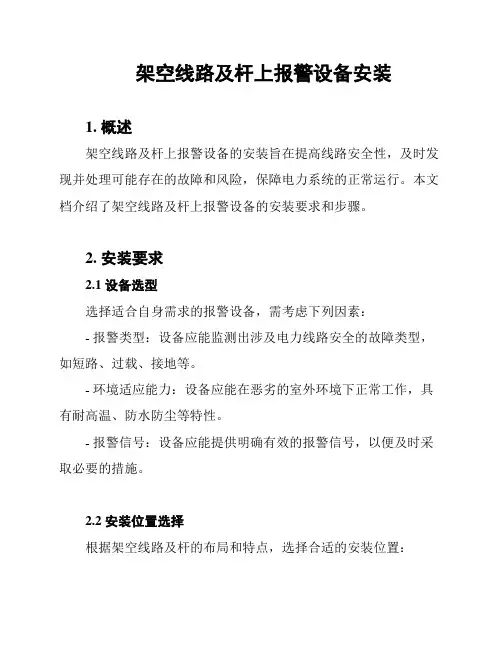

架空线路及杆上报警设备安装1. 概述架空线路及杆上报警设备的安装旨在提高线路安全性，及时发现并处理可能存在的故障和风险，保障电力系统的正常运行。

本文档介绍了架空线路及杆上报警设备的安装要求和步骤。

2. 安装要求2.1 设备选型选择适合自身需求的报警设备，需考虑下列因素：- 报警类型：设备应能监测出涉及电力线路安全的故障类型，如短路、过载、接地等。

- 环境适应能力：设备应能在恶劣的室外环境下正常工作，具有耐高温、防水防尘等特性。

- 报警信号：设备应能提供明确有效的报警信号，以便及时采取必要的措施。

2.2 安装位置选择根据架空线路及杆的布局和特点，选择合适的安装位置：- 主要监测设备应安装在国网电力杆上，以保证监测范围覆盖到整个架空线路。

- 次要监测设备可根据具体情况，选择安装在维修通道或隐蔽的位置上，以保证监测效果。

2.3 安装方案制定根据实际情况制定安装方案，包括：- 安装位置图纸：标注设备的具体安装位置和连接方式。

- 安装步骤和顺序：明确安装过程中的每个步骤和顺序。

- 安装人员和工具：确定负责安装的人员和所需的工具。

3. 安装步骤3.1 准备工作- 购买所需设备和器材。

- 根据安装方案准备好所需的连接线缆、固定配件等。

3.2 安装设备- 根据安装位置图纸，固定设备，确保安装牢固可靠。

- 连接设备与电力线路，确保连接正确并稳定。

3.3 系统调试- 打开报警设备的电源，确保设备正常启动。

- 调试设备，检查其工作状态和报警信号是否正常。

4. 质量控制4.1 安装检查- 在安装完成后进行检查，确保设备安装正确，连接牢固。

- 检查报警设备的信号接收是否稳定，检测是否存在故障。

4.2 运行测试- 测试报警设备的报警功能是否正常，如设备是否能够进行短路、过载等报警。

- 测试报警信号的传输是否正常，包括报警信号的远程传送和处理。

5. 安装验收5.1 验收标准制定安装验收标准，包括但不限于：- 设备是否按照安装要求安装，并满足相应的技术要求。

电杆上电气设备安装及架空线路施工方案（1）、电杆上电气设备的安装，应符合下列规定：1）、安装应牢固可靠。

2）、电气连接应接触紧密，不同金属连接，应有过渡措施。

3）、瓷件表面光洁，无裂缝、破损等现象。

（2）、杆上断路器的安装，应符合下列规定：1）、水平倾斜不大于托架长度的1／100。

2）、引线连接紧密，当采用绑扎连接时，长度不小于150mm。

3）、外壳干净，真空断路器气压不低于规定值。

4）、操作灵活，分、合位置指示正确可靠。

5）、外壳接地可靠，接地电阻值符合规定。

（3）、杆上隔离开关安装，应符合下列规定：1）、瓷件良好。

2）、操作机构动作灵活3）、隔离刀闸合闸时接触紧密，分闸后应有不小于200mm的空气间隙。

4）、与引线的连接紧密可靠。

5）、水平安装的隔离刀闸，分闸时宜使静触头带电。

（4）、杆上避雷器的安装，应符合下列规定：1）、瓷套与固定抱箍之间加垫层。

2）、排列整齐、高低一致，相间距离不小于350mm。

3）、与电气部分连接，不应使避雷器产生外加应力。

4）、引下线接地可靠，接地电阻值符合规定。

（5）、各种隐蔽工程和接地工程均要求符合规范（1）、水泥杆的埋深（不含底盘）为：10m水泥杆埋深1.7m，15米水泥杆埋深2.3米。

（2）、接地极距自然地面不小于0.6m，接地引下线与接地体连接，应设有断开点，便于解开测量接地电阻，断开点的位置一般距地面1.0m处，断开点的连接采用双螺栓加垫片连接，且连接紧密，两螺栓间距为5cm；断开点以下采用间距为10cm的黄绿相间的斑马漆做明显标记，接地引线应紧贴杆身。

（6）、架空线施工方法3.4.8、工程质量的薄弱环节及预防措施根据本工程的特点、结合以往的施工经验、预测可能出现的质量薄弱环节及预防措施、以保证施工质量；3.4.9、标示、标牌新建的每基电杆必须有相应的安全警示牌、禁止攀登牌、相应的线路名称、杆号和电杆埋深标志。

3.4.10、安全风险预测和防范对策表。

架空线路及杆上设备安装施工工艺标准（QB-CNCEC J060101-2004）1 适用范围本工艺标准适用于10kV及以下架空电力线路的架设及杆上设备安装工程。

2 施工准备2.1 原材料要求2.1.1 所采用的器材、材料均应符合国家现行技术标准规定，并应有产品合格证。

2.1.2 钢筋混凝土电杆：2.1.2.1 表面平整光滑，壁厚均匀，无露筋、跑浆等现象。

2.1.2.2 放置于地平面检查时，应无纵向裂缝，横向裂缝宽度不应超过0.1mm；预应力混凝土电杆应无纵横裂缝。

2.1.2.3 杆身弯曲不应超过杆长的1/1000。

2.1.3 导线：2.1.3.1 导线不应有松股、交叉、折叠、断股及破损等缺陷。

裸铝绞线不应有严重腐蚀现象。

2.1.3.2 绝缘导线表面应平整、光滑、色泽均匀，绝缘厚度应符合规定，绝缘层应挤包紧密，且易剥离，绝缘线端部应有密封措施。

2.1.3.3 导线最小截面应符合表2.1所示数值。

22.1.4 预制混凝土底盘，卡盘表面不应有蜂窝、露筋、裂缝等缺陷，强度应满足规范规定。

2.1.5 绝缘子：2.1.5.1 瓷件与铁件组合无歪斜现象，且组合处压接紧密牢固，铁件镀锌完整良好。

2.1.5.2 瓷釉光滑、无裂纹、缺釉斑点、烧痕、气泡或瓷釉烧坏等缺陷。

2.1.5.3 高压绝缘子的交流耐压试验结果必须符合施工规范规定。

2.1.6 横担、M型抱铁、U型抱箍，拉线及中导线抱箍，杆顶支座抱箍，拉板、挂板、连板、线夹等应符合规范要求。

2.1.6.1 表面应光洁，无裂纹、无毛刺、飞边、砂眼、气泡等缺陷。

2.1.6.2 热镀锌，且镀锌良好，无镀锌皮剥落，锈蚀现象。

2.1.7 钢绞线：2.1.7.1 不应有松股、扭劲、硬弯、断裂及磨损等缺陷。

2.1.7.2 镀锌良好，无锈蚀现象。

2.1.7.3 最小截面不应小于25mm 2。

2.1.8 镀锌铁丝：不应有死弯、断裂及破损等缺陷；镀锌良好，不应锈蚀；拉线主线用的铁丝直径不应小于4.0mm ，缠绕用的铁丝直径不应小于3.2mm 。

1.10 架空线路宜采用钢筋混凝土杆或木杆。

钢筋混凝土杆不得有露筋、宽度大于0.4mm的裂纹和扭曲；木杆不得腐蚀，其梢径不应小于140mm。

1.11 电杆埋设深度宜为杆长的1/10加0.6m，回填土应分层夯实。

在松软土质处宜加大埋人深度或采用卡盘等加固。

1.12 直线杆和15°以下的转角杆，可采用单横担单绝缘子，但跨越机动车道时应采用单横担双绝缘子；15°到45°的转角杆应采用双横担双绝缘子；45°以上的转角杆，应采用十字横担。

1.17 架空线路必须有短路保护。

采用熔断器做短路保护时，其熔体额定电流不应大于明敷绝缘导线长期连续负荷允许载流量的1.5倍。

采用断路器做短路保护时，其瞬动过流脱扣器脱扣电流整定值应小于线路末端单相短路电流。

1.18 架空线路必须有过载保护。

采用熔断器或断路器做过载保护时，绝缘导线长期连续负荷允许载流量不应小于熔断器熔体额定电流或断路器长延时过流脱扣器脱扣电流整定值的1.25倍。

2 电缆线路2.1 电缆中必须包含全部工作芯线和用作保护零线或保护线的芯线。

需要三相四线制配电的电缆线路必须采用五芯电缆。

五芯电缆必须包含淡蓝、绿/黄二种颜色绝缘芯线。

淡蓝色芯线必须用作N线；绿／黄双色芯线必须用作PE线，严禁混用。

2.2 电缆线路截面的选择应符合本规范第1.3条中第1款、第2款、第3款的规定，根据其长期连续负荷允许载流量和允许电压偏移确定。

2.3 电缆线路应采用埋地或架空敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀。

埋地电缆路径应设方位标识。

2.4 电缆类型应根据敷设方式、环境条件选择。

埋地敷设宜选用铠装电缆；当选用无铠装电缆时，应能防水、防腐。

架空敷设宜选用无铠装电缆。

2.5 电缆直接埋地敷设的深度不应小于0.7m，并应在电缆紧邻上、下、左、右侧均匀敷设不小于50mm厚的细砂，然后覆盖砖或混凝土板等硬质保护层。

2.6 埋地电缆在穿越建筑物、构筑物、道路、易受机械损伤、介质腐蚀场所及引出地面从2.0m高到地下0.2m处，必须加设防护套管，防护套管内径不应小于电缆外径的1.5倍。

架空线路及杆上传感器设备安装介绍本文档旨在提供架空线路及杆上传感器设备的安装指南。

上传感器设备的安装对于监测和管理电力系统的运行状态至关重要。

正确安装上传感器设备将确保系统的稳定和可靠性。

步骤一：杆上传感器设备安装1. 首先，确定上传感器设备的位置。

对于架空线路，上传感器设备通常安装在电力杆上。

2. 在选定的电力杆上，找到合适的位置来安装上传感器设备。

确保位置不会受到其他设备或物体的干扰，并且离电源线路足够近以获取准确的测量数据。

3. 使用合适的工具，将上传感器设备固定在电力杆上。

确保固定牢固并且设备不会晃动。

步骤二：线路上传感器设备安装1. 对于线路上传感器设备，首先确定要安装的线路段。

根据线路的类型和拓扑，选择合适的位置安装上传感器设备。

2. 在选定的位置上，使用合适的工具和设备，将上传感器设备安装到电力线路上。

确保上传感器设备与电力线路牢固连接，并且连接处没有松动。

3. 在安装上传感器设备之前，确保电力线路已经停电，并且没有电流通过。

这是为了安全起见，以避免发生任何意外事故。

步骤三：设备连接1. 在完成上传感器设备的安装后，应将其与监测系统或数据采集设备连接。

2. 确保设备连接正确，并进行测试以验证连接的可靠性和准确性。

3. 如果有多个上传感器设备需要连接，确保将它们正确地标识和编号，以便区分和识别每个设备的数据。

步骤四：测试和验证1. 在安装和连接上传感器设备后，进行测试和验证以确保设备正常运行。

2. 对上传感器设备进行相应的测试，以验证其测量数据的准确性和可靠性。

3. 如果发现任何问题或异常情况，及时修复并重新测试，直到设备正常工作。

注意事项- 在进行任何实际操作之前，确保已经详细阅读并理解设备的安装说明。

- 在安装上传感器设备时，遵循所有安全操作规程，并确保工作场所的安全。

- 如果遇到任何困难或问题，请及时寻求专业人士的帮助和建议。

以上是架空线路及杆上传感器设备安装的指南。

在进行安装过程时，请严格遵循操作指导并保持安全。

架空线路及杆上电气设备安装规范1．1 主控项目1.1.1 电杆电杆坑、拉线坑的深度允许偏差,应不深于设计坑深100mm、不深于设计坑深50mm。

说明：1.1.1 架空线路的杆型、拉线设置及两者的埋设深度,在施工设计时是依据所在地的气象条件、土壤特性、地形情况等因素加以考虑决定的.埋设深度是否足够，涉及线路的抗风能力和稳固性。

太深会使材料浪费。

允许偏差的数值与现行国家标准《电气装置安装工程35KV及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1。

1.2架空导线的弧垂值，允许偏差为设计弧垂直的5％，水平排列的同档导线间弧垂直偏差为+—50mm.说明：1.1.2规范中要测量的弧垂值，是指档距内的最大弧垂值,因建筑电气工程中的架空线路处于地形平坦处居多，所以最大弧垂值的位置在档距的1/2处。

施工设计时依据导线规格大小和架空线路的档距大小，经计算或查表给定弧垂值，但要垂值的大小与环境温度有关，通常设计标准气温下的，施工中测量要经实际温度下换算修正。

为了使导线摆动时不致相互碰线，所以要求导线间弧垂值偏差不大于50mm。

允许偏差的数据与现行国家标准《电气装置安装工程35KV 及以下架空电力线路施工及验收规范》GB50173的规定相一致。

1。

1.3 变压器中性点应与接地装置引出干线直接连接,接地装置的接地电值必须符合设计要求说明:1.1.3 变压器的中性点即变压器低压侧三相四线输出的中性点（N端子）.为了用电安全，建筑电气设计选用中性点(N）接地的系统,并规定与其相连的接地装置接地电阻最大值,施工后实测值不允许超过规定值。

由接地装置引出的干线,以最近距离直接与变压器中性点（N端子）可靠连接，以确保低压供电系统可靠、安全地运行. 1。

1.4 杆上变压器和高压绝缘子、高压隔离开关、跌落式熔断器、避雷器等必须按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150执行交接试验合格。

说明：1。

架空线路和杆上设备安装施工要求1. 概述本文档旨在规定架空线路和杆上设备的安装施工要求，以保证施工过程安全、高效和符合相关法规标准。

2. 施工前准备工作在开始施工前，必须完成以下准备工作：- 对施工区域进行勘察，并制定详细的施工方案。

- 确定所需材料和设备，并进行采购和调配。

- 安排合适的施工人员，确保他们具备相关技能和证书。

3. 施工安全要求安全是施工过程中的首要考虑因素。

以下是施工安全要求：- 所有施工人员必须戴好安全帽，并穿戴适当的防护服装。

- 在施工现场设置明显的警示标志，以提醒工作人员和过往行人注意安全。

- 严格遵守电器安全操作规程，确保设备与电源断开后才能进行安装和维修。

4. 施工质量要求为了确保架空线路和杆上设备的质量，必须满足以下要求：- 严格按照相关规范和标准进行施工，确保设备的稳固性和可靠性。

- 所有接头必须经过正确连接，确保电力传输的顺畅和安全。

- 使用合适的工具和设备，避免对设备造成损坏或影响运行效果。

5. 施工验收要求在施工完成后，必须进行验收工作。

以下是施工验收要求：- 对设备进行功能和质量检查，确保其符合设计要求和标准。

- 进行安全性检查，确保设备没有存在安全隐患。

- 由专业人员进行验收,并记录相关信息和结果。

6. 监督和管理对施工过程进行监督和管理是确保施工质量和安全的重要手段。

以下是监督和管理要求：- 每个施工阶段都应有专人进行监督和记录。

- 每日施工进度和质量情况应有记录，以方便管理和追溯。

- 当有问题或纠纷发生时，及时采取措施进行解决。

以上是架空线路和杆上设备安装施工的要求，希望施工单位严格遵守，确保施工质量和人员安全。

电气施工工序交接确认一、架空线路及杆上电气设备安装应按以下程序进行：1.线路方向和杆位及拉线坑位测量埋桩后，经检查确认，才能挖掘杆坑和拉线坑；2.杆坑、拉线坑的深度和坑型，经检查确认，才能立杆和埋设拉线盘；3.杆上高压电气设备交接试验合格，才能通电；4.架空线路做绝缘检查，且经单相冲击试验合格，才能通电；5.架空线路的相位经检查确认，才能与接户线连接。

架空线路和架设位置既要考虑地面道路照明、线路与两侧建筑物和树木的安全距离及接户线引接等因素，又要顾及杆坑和拉线坑下有无地下管线，且要留出必要的管线检修移位时因挖土防电杆倒伏的位置，这样才能满足功能要求，也是安全可靠的。

因而施工时，线路方向及杆位、拉线坑位的定位是关键工作，如不依据设计图纸位置埋桩确认，后续工作是无法展开的。

杆坑、拉线坑的坑深、坑型关系到线路抗倒伏能力，所以必须按设计图纸或施工大样图的规定进行验收后，才能立杆或埋设拉线盘。

杆上高压电气设备和材料均要按本规范技术规定（即分项工程中的具体规定）进行试验后才能通电，即不经试验不准通电。

至于在安装前试验还是安装后试验，可视具体情况而定。

通常是在地面试验后再安装就位，但必须注意，安装时应不使电气设备和材料受到撞击和破损，尤其应注意防止电瓷部件的损坏。

架空线路的绝缘检查，主要以目视检查，检查的目的是查看线路上有无如树枝、风筝和其他杂物悬挂在上面。

采用单相冲击试验后才能三相同时通电，这一操作要求是为了检查每相对地绝缘是否可靠，在单相合闸的涌流电压作用下是否会击穿绝缘，如首次通电贸然三相同时合闸，万一发生绝缘击穿，事故的后果要比单相合闸绝缘击穿大得多。

架空线路相位确定后，接户线接电时不致接错，不使单相220V入户的接线错接成380V入户，也可对有相序要求的保证相序正确，同时对三相负荷的分配均匀也有好处。

二、变压器、箱式变电所安装应按以下程序进行：1.变压器、箱式变电所的基础验收合格，且对埋入基础的电线导管、电缆导管和变压器进、出线预留孔及相关预埋件进行检查，才能安装变压器、箱式变电所；2.杆上变压器的支架紧固检查后，才能吊装变压器且就位固定；3.变压器及接地装置交接试验合格，才能通电。
