入岩长螺旋灌注桩专项施工方案一、项目背景入岩长螺旋灌注桩是在岩石中进行施工的一种基础工程方法，采用螺旋挖孔注浆的方法实现。
本施工方案将详细介绍入岩长螺旋灌注桩的施工流程、工艺要求及质量控制措施。
二、施工准备1. 设备准备•螺旋挖孔注浆机•岩石钻孔设备•泥浆准备设备•钻孔桩头 ### 2. 材料准备•水泥•砂浆•骨料•搅拌设备 ### 3. 人员准备•工程师•技术工人•安全人员三、施工流程1. 岩石勘测根据工程要求，在施工现场进行岩石勘测，确定桩基位置及岩层情况。
### 2. 钻孔使用岩石钻孔设备对桩基位置进行钻孔，保证孔洞垂直度和平整度。
### 3.螺旋挖孔利用螺旋挖孔注浆机进行螺旋挖孔，调整参数保证挖孔深度及直径。
### 4. 注浆灌注在挖孔过程中不断循环注浆，混合充分、不漏浆，达到设计标准。
### 5. 完成桩基待注浆完成后，进行桩基固结处理，等待水泥凝固后可进行下一步工作。
四、工艺要求1.挖孔直径应符合设计要求，偏差应在合格范围内。
2.注浆应达到设计强度，充实度应符合要求。
3.钻孔孔壁应光滑、无松动及泥浆外渗现象。
五、质量控制措施1.对施工现场情况进行定期检查，及时发现问题并处理。
2.定期对施工设备进行维护保养，保证设备正常运行。
3.对工程人员进行安全生产培训，提高施工作业安全意识。
六、总结入岩长螺旋灌注桩作为一项复杂的施工工程，施工过程中需要严格按照要求进行操作，确保施工质量和安全。
通过本专项施工方案的执行，可以为工程的顺利进行提供保障，实现预期效果。
以上即为入岩长螺旋灌注桩专项施工方案的详细内容，希望能为相关工程提供参考和指导。
长螺旋灌注桩施工组织设计1工程概况1.1工程名称：1.2工程地点：1.3建设单位：1.4设计单位：1.5勘察单位：1.6设计概况：1.7施工执行有关规范及依据2场区岩土工程地质条件2.1场区地形地貌场地现地面高程一般为23.80~24.62m,地势较为平坦，地貌上属于汉江冲积∏级阶地。
2.2场地岩土层结构特征场地内除表层分布有一定厚度的杂填土外，其下均为第四系全新统冲积成因的粘性土层和砂土层，自上而下简述如下：(1)杂填土：层厚LO~5∙7m,主要成份为建筑垃圾混粘性土，土质不均，结构松散。
(2)粉质粘土：褐黄〜褐色，可塑，湿，含铁质氧化物，层厚3∙O~6∙6m° 标贯击数4~6击，PS值为O∙9~L3MPa,属中偏高压缩性土。
fk=125KPa, Es=5.OMPa□(3)粉质粘土：灰黄〜灰色，可〜软塑，湿〜很湿，含铁质氧化物及云母片，层厚3∙5~13∙6m0标贯击数4~7击，PS值为O∙8~LOMPa,属中〜高压缩性±。
fk=100KPa, Es=4.2MPa°(4)粉质粘土与粉砂互层：灰色，软塑，饱和，含大量云母片。
层厚1.7〜12.2m,主要为松散〜稍密粉砂与软〜可塑粉质粘土呈互层状。
标贯击数4〜19击，粉砂PS值为4.0〜6.0MPa,粉质粘土PS值为1.0〜1.3MPa, 属中压缩性土。
fk=120KPa, Es=6∙5MPa°(5)粉砂：灰色，中密，饱和，含大量云母片，局部夹薄层粉质粘土。
标贯击数18〜31 击，PS 值为 6.8〜9∙0MPa° fk=200KPa, Es=18.0 MPa o2.3场区水文地质条件场区地下水主要有两类：上层滞水和承压水，上层滞水赋存于(1)杂填土中，受大气降水及生活排放水补给，测得初见水位埋深为1.0〜2.5m, 承压水赋存于下部砂土层中，与汉江有一定的水力联系，测得混合水位埋深为0.6〜LOm,根据勘察报告资料可知，可不考虑地下水对混凝土的腐蚀性。
长螺旋钻孔灌注桩专项施工方案概述在城市基础设施建设中，长螺旋钻孔灌注桩的施工至关重要。
本文将详细介绍长螺旋钻孔灌注桩的专项施工方案，旨在提高工程质量和效率，确保工程的顺利进行。
一、方案制定与前期准备在启动长螺旋钻孔灌注桩施工之前，必须进行全面的方案制定和前期准备工作。
首先，确定施工现场的地质条件和土壤性质，以便选择合适的长螺旋钻头和灌注材料。
其次，制定详细的施工计划，合理安排工期和人力资源，确保施工进度。
在这一阶段，我们还要充分考虑环境保护和安全生产，采取有效的措施减少施工对周边环境的影响，确保工人的安全。
二、长螺旋钻孔施工技术长螺旋钻孔灌注桩的施工技术是整个工程的核心。
为了确保施工质量，我们采用先进的长螺旋钻孔技术，结合现代化的设备和工艺。
在施工过程中，通过调整钻孔参数，如转速和进给速度，优化钻孔效果。
同时，使用高效的灌注材料，确保桩体的强度和稳定性。
三、质量控制与监测为了保证长螺旋钻孔灌注桩的质量，我们采用全过程的质量控制与监测措施。
在施工过程中，通过不断调整工艺参数，监测钻孔进度和灌注材料的流动性，及时发现问题并进行调整。
同时，在施工结束后，进行必要的检测和试验，确保桩体的各项性能符合设计要求。
四、环境保护与社会责任长螺旋钻孔灌注桩施工不仅要关注工程质量，还要注重环境保护和社会责任。
我们在施工现场采取了一系列环保措施，包括噪音和粉尘的控制，废弃物的分类处理等。
同时，积极参与社会公益活动，回馈社会，树立企业良好形象。
总结通过科学合理的方案制定、先进的施工技术、全过程的质量控制与监测，以及环境保护与社会责任的履行，长螺旋钻孔灌注桩专项施工方案将为城市基础设施建设提供可靠的支持。
在未来的工程中，我们将不断总结经验，不断创新，为城市发展贡献力量。
长螺旋钻孔灌注桩施工组织设计长螺旋钻孔灌注桩施工组织设计？以下带来关于长螺旋钻孔灌注桩施工组织设计的操作要点，具体内容供以参考。
1、根据设计要求，在长螺旋钻孔桩施工前先进行试桩施工，混凝土达到龄期后进行静载检测。
2、钻孔施工要点、钻机进场后，应根据桩长来安装钻塔及钻杆，钻杆的连接应牢固，每施工2～3 根桩后，应对钻杆连接处进行紧固。
、钻机定位后，进行预检，钻尖与桩点偏移不得大于1cm，刚接触地面时，下钻速度要慢。
、钻进速度应根据土层情况来确定：杂填土、粘性土、砂卵石层为0.2～0.5m/min；素填土、粘性粉土、粉土、砂层为1.0～1.5m/min。
施工前应根据试桩结果进行调整。
、钻机钻进过程中，一般不得反转或提升钻杆，如需提升钻杆或反转应将钻杆提至地面，对钻尖开启门须重新清洗、调试、封口。
、在钻进过程中，如遇到卡钻、钻机摇晃、偏斜或发现有节奏的声响时，应立即停钻，查明原因，采取相应措施后，方可继续作业。
、钻出的土方，应随钻随清，钻至设计标高时，应将钻杆定位器打开，以便清除钻杆周围土方。
3、钢筋笼制作、纵向主钢筋采用通长筋，根据设计图纸制作钢筋笼，钢筋表面洁净无损伤、无油渍和铁锈、漆渍等。
、钢筋笼制作完，经验收合格后。
对其进行编号，编号与桩号对应。
、钢筋笼就位后用利用卷扬机进行安放。
桩身较长时钢筋笼采用焊接，双面焊缝长≥6d，单面焊缝≥12d。
钢筋笼的外侧在定位后须加焊水平短筋或采用其他有效措施，以确保钢筋的保护层厚度和钢筋笼位置准确对中。
4、压灌输送混凝土、混凝土输送泵的安放位置应与钻机的施工顺序相配合，尽量减少弯道，泵与钻机的距离一般在60m 以内为宜。
、严格控制拔管速率。
拔管速率太快可能导致桩径偏小或缩颈断桩，而拔管速率过慢又会造成水泥浆分布不匀，桩顶浮浆过多，桩身强度不足和形成混和料离析现象，导致桩身强度不足。
故施工时，应根据泵送速度严格控制拔管速率。
正常的拔管速率一般控制在1～2 米／分钟。

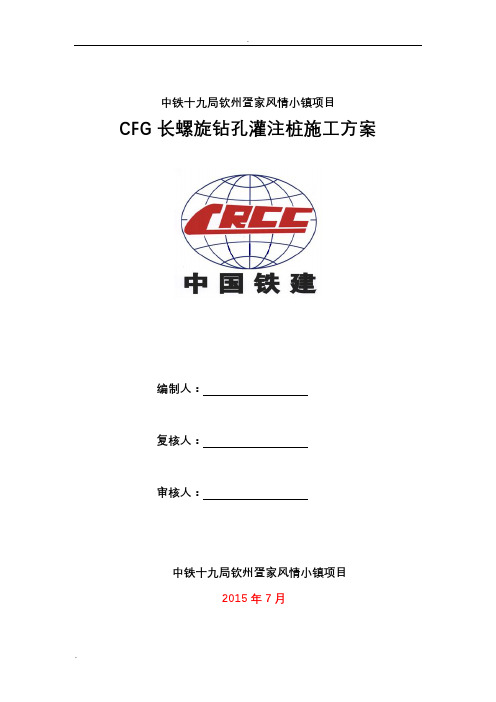

中铁十九局钦州疍家风情小镇项目CFG长螺旋钻孔灌注桩施工方案编制人：复核人：审核人：中铁十九局钦州疍家风情小镇项目2015年7月目录第一章编制说明 (3)1.1方案编制依据 (3)1.2本工程执行的规范、规程 (3)第二章工程概况 (3)2.1项目概况 (3)2.2地质与施工要求 (4)2.3本工程长螺旋CFG桩的技术要求 (5)第三章施工部署与施工方案 (5)3.1施工部署 (5)3.2施工管理 (6)3.3施工前准备 (6)第四章长螺旋钻孔灌注桩施工方案 (7)4.1施工程序 (7)4.2施工方法 (8)4.3施工工艺 (9)4.4.技术要求 (10)第五章施工组织管理 (11)5.1设备、人员的进场及开工前期准备 (11)5.2施工组织机构人员 (12)5.3设备配置情况 (13)第六章施工质量保证措施 (13)6.1施工技术管理措施 (13)6.2质量技术措施 (14)6.3施工质量问题和控制措施 (16)6.4保证措施 (18)第七章检测方法 (20)7.1检测方法 (20)7.2检测原理和方法 (20)第八章工期计划及工期保证措施 (23)8.1工期计划 (23)8.2工期保证措施 (23)第九章施工安全保障措施 (25)第十章文明施工、环境保护措施 (27)10.1环境保护措施 (27)10.2文明施工措施 (28)第一章编制说明1.1方案编制依据1. CFG长螺旋钻孔灌注桩施工平面布置图，设计单位：广西华蓝建筑设计有限公司2. 《钦州市疍家风情小镇岩土工程勘察报告》1.2本工程执行的规范、规程1、《地基与基础工程施工及验收规范》（GB50202-2002）2、《岩土工程勘察规范》（GB50021-2001）（2009年版）3、《建筑桩基技术规范》（JGJ94-2008）4、《建筑地基基础设计规范》（GB50007-2011）5、《建筑基桩检测技术规范》（JGJ106-2014）6、《建筑地基处理技术规范》（JGJ79-2012）第二章工程概况2.1项目概况钦州市滨海新城沙井岛片区疍家风情小镇，位于钦州市滨海新城沙井岛片区环岛路西面，凤凰路南面，总用地面积：58336.83 m2；项目总建筑面积：99067.07平方米，共32栋，为框架结构，建设4.5层，宅基地共263户，其中90平方米的165套；60平方米的98套。
基础长螺旋钻孔灌注桩施工组织方案一、项目概况该项目是一座多层建筑的基础施工项目，需使用长螺旋钻孔灌注桩进行基础施工。
由于长螺旋钻孔灌注桩具有施工速度快、抗拉强度高、适应性强等特点，因此选择长螺旋钻孔灌注桩作为本项目的基础施工方法。
二、施工准备1.施工人员：配备专业的钻孔队伍，包括钻孔机操作人员、调试人员、安全员等。
2.施工设备：准备钻孔机、搅拌机、泵送设备、振动杆等。
3.物资准备：准备好各类钢筋、混凝土等施工材料。
三、施工流程1.布设钻孔位置：根据设计图纸，确定每个桩基的位置和数量，并用钢钉将桩基位置固定在施工场地。
2.钻孔施工：使用长螺旋钻孔灌注桩机进行钻孔，根据每个桩基的设计要求确定钻孔深度和直径。
钻孔机先进行挖孔，然后再进行灌注。
3.钢筋安装：每个钻孔完成后，立即安装钢筋。
根据设计要求和施工图纸，将预先加工好的钢筋灌入桩孔。
4.灌注混凝土：使用搅拌机预先准备好的混凝土，通过泵送设备进行桩孔灌注。
确保混凝土完全充填每个桩孔。
5.振捣处理：使用振动杆进行振捣处理，保证混凝土的密实度和均匀性。
6.后期处理：等待混凝土凝固，根据设计要求进行后期处理，如扫平表面、修整等。
四、施工注意事项1.确保施工现场的安全：施工前严格按照相关安全规定进行施工现场的安全检查和设置安全警示标志。
2.控制施工质量：施工过程中，对钻孔直径、深度以及钢筋灌注等施工工艺流程进行严格把控，确保施工质量。
3.合理安排施工进度：合理安排施工进度，根据施工实际情况和天气因素，合理调整施工计划。
4.施工现场整洁：施工过程中及时清理施工现场，确保施工现场整洁、无障碍。
5.保护环境：施工过程中，合理利用施工废弃物，做到垃圾分类并妥善处理。
五、施工技术措施1.钻孔灌注桩机的选用：选用符合设计要求和施工需要的钻孔机，并对钻孔机进行调试和维护。
2.钢筋安装工艺：合理选择钢筋材料和安装工艺，在每个桩孔内设置合理的钢筋结构。
3.混凝土配比设计：根据设计要求，配制合理的混凝土配比，确保混凝土的强度和耐久性。
长螺旋钻孔灌注桩施工方案一、概述长螺旋钻孔灌注桩是一种常用的地基处理方法，在建筑工程中广泛应用。
本文将介绍长螺旋钻孔灌注桩的施工方案，包括施工方法、施工工序和主要注意事项等。
二、施工方法1. 确定施工位置和桩径：根据工程设计要求和地质勘察报告，确定长螺旋钻孔灌注桩的施工位置和桩径。
2. 准备施工设备和材料：准备好所需的施工设备和材料，包括长螺旋钻机、灌浆设备、钢筋、混凝土等。
3. 开孔施工：根据设计要求，使用长螺旋钻机对地面进行钻孔，并同时注入灌浆材料。
钻孔深度应根据桩基设计要求和地质条件确定。
4. 安装钢筋：在钻孔完成后，将预先配置好的钢筋放入钻孔中。
钢筋的数量和布置应满足设计要求。
5. 灌注混凝土：在钻孔中注入混凝土，保证浇注中的空气排出，并使混凝土均匀填充整个钻孔。
浇注完毕后，将混凝土表面修整平整。
6. 养护：在混凝土初凝后，进行养护工作，包括覆盖湿布、喷水保湿等，以确保混凝土的强度和稳定性。
三、施工工序1. 建立施工现场：在施工现场设置施工标志和安全警示标志，并划定施工区域。
2. 进行地面清理：清除施工区域内的杂物和障碍物，保证施工的顺利进行。
3. 安装长螺旋钻机：根据施工要求，将长螺旋钻机安装到适当位置，确保其牢固稳定。
4. 开始钻孔：操作长螺旋钻机进行钻孔，同时注入灌浆材料，控制钻孔深度和灌浆速度。
5. 安装钢筋：根据设计要求，在钻孔中安装预先配置好的钢筋，注意钢筋的位置和间距。
6. 浇注混凝土：操作灌浆设备，将混凝土注入到钻孔中，保证浇注均匀和顺畅。
7. 修整混凝土表面：使用工具对混凝土表面进行修整，使其平整整齐。
8. 进行养护：对已浇注的混凝土进行养护，包括湿润保湿和覆盖保护等。
9. 完工验收：待混凝土养护完毕后，进行竣工验收，并清理施工现场。
四、注意事项1. 施工前需进行详细的地质勘察和工程设计，确保施工的准确性和稳定性。
2. 严格控制长螺旋钻机的钻孔深度和角度，确保施工质量。
长螺旋钻孔灌注桩施工方案长螺旋钻孔灌注桩是一种在土壤中振动、顶管或旋转的钻孔桩，通过与土壤摩擦力和灌注桩桩身的摩擦力来承载荷载。
其具有施工速度快、工期短、周围环境污染小等优点，广泛应用于房屋、桥梁、道路等工程中。
以下是一份长螺旋钻孔灌注桩施工方案。
一、前期准备工作：1. 成立项目组及技术人员：负责施工方案编制、施工组织、技术指导等工作。
2. 设计方案确认：在施工前，必须确认设计方案，包括桩径、桩长等。
3. 确定施工场地：选择适合施工的场地，确保施工安全和进度。
4. 租赁/购买设备及工具：准备长螺旋钻孔和灌注桩所需设备及工具。
二、施工工艺流程：1. 场地准备工作：清理工地上的杂物，确保施工区域平整。
2. 桩位标定：根据设计方案，定位桩位，并进行标定。
3. 钻孔施工：使用长螺旋钻孔机进行钻孔，根据设计要求确定钻孔直径和深度。
4. 编制钻孔记录：记录钻孔的深度、孔壁情况等。
5. 钻孔清理：通过高压清洗或冲击注水等方式，将钻孔内的泥浆及杂质清除。
6. 灌注桩施工：利用混合料泵将混凝土或特殊灌浆材料注入钻孔，同时旋转顶压桩身。
7. 标定灌注桩顶面高程：在施工过程中，对灌注桩顶面进行高程标定，以保证施工质量。
8. 完成灌注桩施工：当灌注桩桩身涌出混凝土或特殊灌浆材料时，表示灌注桩施工完成。
9. 质量检查：对已完成的灌注桩进行质量检查，包括桩径、桩身水平、桩顶面高程等方面。
10. 施工现场清理：将工地清理整洁，恢复原貌。
三、安全措施：1. 施工现场设置警示牌和安全标志，保证施工区的安全；2. 所有人员必须佩戴安全帽、安全鞋等个人防护用品；3. 施工现场设置安全防护网，防止坍塌事故；4. 工人必须接受施工安全培训，并具备相应的技术资格。
总结：长螺旋钻孔灌注桩施工方案包括前期准备工作、施工工艺流程和安全措施等方面的内容。
通过合理的组织和安排工作，可以确保施工的顺利进行，保证工程质量和安全。
然而，具体的施工方案应根据实际情况进行调整和完善。
第1篇一、工程概况本项目位于XX地区，建筑场地面积为XX平方米，地质条件复杂，地基承载力低。
为确保工程质量和安全，本方案采用长螺旋钻孔灌注桩基础施工技术。
以下为长螺旋钻孔灌注桩施工方案的具体内容。
二、施工准备1. 施工人员准备（1）组织专业施工队伍，确保施工人员具备丰富的长螺旋钻孔灌注桩施工经验。
（2）对施工人员进行安全技术交底，确保施工过程中遵守安全操作规程。
2. 施工材料准备（1）钢筋：按照设计要求准备钢筋，确保钢筋质量符合国家标准。
（2）水泥：选用优质水泥，确保水泥质量符合国家标准。
（3）砂、石：选用优质砂、石，确保其质量符合国家标准。
（4）混凝土：根据设计要求，配制合适配比的混凝土。
3. 施工设备准备（1）长螺旋钻机：选用性能稳定、操作简便的长螺旋钻机。
（2）搅拌机：选用符合国家标准的混凝土搅拌机。
（3）运输车辆：准备足够的运输车辆，确保混凝土和材料及时运输。
（4）其他设备：准备挖掘机、吊车、水准仪、经纬仪等辅助设备。
三、施工工艺1. 施工流程（1）场地平整：对施工场地进行平整，确保场地坚实、平整。
（2）测量放样：根据设计图纸，进行测量放样，确定桩位。
（3）钻孔：采用长螺旋钻机进行钻孔，确保钻孔质量。
（4）清孔：钻孔完成后，进行清孔，清除孔底沉渣。
（5）钢筋笼制作与吊装：根据设计要求制作钢筋笼，并进行吊装。
（6）混凝土浇筑：采用混凝土输送泵进行混凝土浇筑，确保混凝土质量。
（7）养护：混凝土浇筑完成后，进行养护，确保混凝土强度。
2. 施工要点（1）钻孔：采用长螺旋钻机进行钻孔，确保钻孔垂直、孔径符合设计要求。
钻孔过程中，严格控制钻进速度，防止孔壁坍塌。
（2）清孔：钻孔完成后，采用高压水枪进行清孔，清除孔底沉渣，确保孔底沉渣厚度不超过规定值。
（3）钢筋笼制作与吊装：钢筋笼制作应严格按照设计要求进行，确保钢筋笼的尺寸和形状符合设计要求。
吊装过程中，注意钢筋笼的平稳，防止变形。
（4）混凝土浇筑：混凝土浇筑前，对混凝土进行充分搅拌，确保混凝土质量。
目录一、编制依据 ..............................................1二、工程慨况 (1)1、参建单位 ..........................................................12、工程概述 (1)三、工程地质慨况 (2)1、地形地貌 ..........................................................22、地层岩性 (2)四、施工布署 (3)1、施工准备 ..........................................................32、施工组织体系 ......................................................43、劳动力组织计划 ....................................................54、机具设备计划 ......................................................65、施工进度计划 (6)五、长螺旋钻孔灌注桩施工原理及工艺流程 (7)72、工艺流程： (7)六、施工方法及要求 .......................................101、测量定位 ........................................................102、材料要求 ........................................................103、钻孔要求 .........................................................104、砼施工要求 .......................................................115、钢筋笼制作安放要求 ...............................................11七、质量技术保证措施......................................121、质量管理机构 .....................................................122、质量控制体系图 ...................................................133、质量保证措施 .....................................................134、常见质量问题及防治措施 ..........................................175、质量管理措施 .....................................................186、技术管理措施 .....................................................187、质量保证措施 .....................................................19八、安全保证措施 .........................................20202、安全技术操作规程 .................................................203、安全技术措施 .....................................................214、消防安全 .........................................................225、安全生产措施 .....................................................22九、环境保护措施 .........................................23十、文明施工措施 .........................................23十一、应急处理措施 .......................................24一、编制依据1、郢北片区城中村棚户区改造工程施工图2、郢北片区城中村棚户区改造工程岩土工程勘察报告3、【建筑桩基技术规范】（JGJ94-2008）4、【工业与民用建筑灌注桩基础设计与施工规程】（JGJ4-80）5、【建筑地基基础工程施工质量验收规范】（GB50202-2009）6、【混凝土结构工程施工质量验收规范】（GB50204-2011）7、【钢筋焊接及验收规程】（JGJ18-2012）8、【建筑工程施工质量验收统一标准】（GB50300-2010）9、公司《质量手册》、《质量体系程序文件》10、施工现场实地踏勘情况二、工程慨况2、工程概述为桩基为静压管桩，管桩型号2#本工程楼原设计为桩基承台基础，原，因检测单桩竖向极限承载力达不到设1600KNPHC500AB100，单桩承载力特征值为楼基础改为混凝土桩复合计要求，需对地基基础进行变更。
安徽工程大学图书综合楼桩基工程长螺旋钻孔灌注桩施工组织设计方远建设集团股份有限公司年月日目录第一部分、编制依据 (1)一、工程概况 (1)二、本方案的设计、编制依据 (1)三、本方案编制主要引用的规范及标准 (1)第二部分、施工组织设计 (2)一、工程测量 (2)1.1工程测量 (2)1.2测量标准 (2)1.3测量总则 (2)1.4平面轴线控制测量 (2)1.5水准控制测量 (3)二、长螺旋钻孔桩施工工艺 (3)2.1钻机就位 (3)2.2施工工序 (3)2.3开钻、清泥 (3)2.4终孔 (4)2.5混凝土输送 (4)2.6压灌成孔 (4)2.7插放钢筋笼 (4)2.8试块制做与养护 (4)2.9长螺旋钻孔灌注桩关键工序 (5)2.10施工质量技术措施 (5)三、钢筋焊接及水下灌注施工工艺 (5)3.1钢筋笼制安技术方案与措施 (5)3.2水下砼灌注 (6)四、资源配备计划 (7)4.1工程投入的主要材料情况描述及进场计划 (7)4.2工程投入的主要施工机械设备情况 (8)五、项目机构配备 (8)5.1施工现场人员配备 (8)5.2劳动力计划 (8)六、施工现场平面布置 (9)6.1施工临时设施、安全防护及道路布置 (9)6.2施工平面布置图 (9)第三部分质量保证方案 (10)一、质量目标 (10)二、质量保证体系 (10)三、主要岗位质量管理职责 (11)3.1项目经理 (11)3.2项目工程师 (11)3.3施工员 (11)四、质量保证措施 (11)4.1质量控制程序 (11)4.2材料质量保证的主要措施 (13)4.3现场施工质量保证措施 (14)4.4施工质量管理措施 (15)4.5质量技术保证措施 (15)4.5过程质量控制措施 (16)第四部分安全施工方案 (16)一、施工安全保障措施 (16)1.1安全目标及安全方针 (17)1.2安全保证体系: (17)1.3安全生产制度 (17)1.4安全施工措施 (19)二、文明施工保证措施 (22)第五章、施工进度计划 (24)一、施工进度计划 (24)二、确保工程工期的管理体系及技术组织措施 (24)2.1组织措施 (24)2.2技术措施 (25)2.3经济措施 (25)第一部分、编制依据一、工程概况安徽工程大学图书综合楼桩基施工工程位于安徽工程大学校园内，北京中路以北，拟建图书综合楼地上18F，裙楼6F，地下1D，总建筑面积54400平方米；主要工作量如下：主楼范围内桩径为Φ700，共有176根桩；其余部位桩径为Φ500，共有295根桩，其中抗拔桩4根。
设计桩长为24m和26m两种，桩基持力层为第⑧层强风化砾岩,应控制桩端进入⑧层土不小于1.0倍桩径。
二、本方案的设计、编制依据本工程施工组织设计是根据本项目工程施工图及国家现行设计、施工规范、规程、行业标准等进行设计和编制的，主要依据下列文件：1、建设单位提供的《安徽工程大学图书综合楼》岩土工程勘察报告；2、建设单位提供的周边环境及桩基施工相关图纸；3、国家及行业颁布的规范、规程以及芜湖市现行的相关规定；4、我单位企业标准、程序文件、作业指导书、成功管理经验。
三、本方案编制主要引用的规范及标准第二部分、施工组织设计一、工程测量1.1工程测量1、工程现场交桩如确认项目施工后，由项目工程师会同业主、监理等单位进行现场交桩。
每交一处应及时加固布控、引桩工作，记录有关的地形地貌及数据，并妥善保护交桩的坐标闭合控制点、水准闭合控制点等数据成果资料。
按业主单位提供的定位依据，进行各单位工程的放样，但经有关部门验收，符合规划要求后，才允许使用。
2、对工程坐标、水准控制基点的复核工程开工前对交接的桩号进行复核，在开始测量前1-2天通知监理工程师，如监理工程师要进行测量，施工方应积极配合并一起纳入测量工作计划内。
在复核中发现所交的桩实测成果与提交的成果数据对比有差异并超过规范闭合值时，要及时将测设成果通知监理工程师，并加以确认和处理。
1.2测量标准测量放样应遵守（GB50026-07）工程测量规范。
工程施测前对业主单位提供的控制成果进行复核，标准为：水准点闭合差：±12mm。
导线方位角闭合差：±40秒。
导线测量相对闭合差：1/3000。
在复核中应将桩的实测成果记录与提交的成果数据对比合格后才可使用。
1.3测量总则（1）根据以往的测量顺序，请业主、设计提供城市坐标控制点及标高基准点，在施工准备期内派测量技术人员进场，按总平面施工图对布置在施工现场内的轴线及标高进行复测，以确保轴线、标高无误，然后根据自己的施工要求新设或以此为依据，进行轴线定位投放及标高控制。
（2）根据我们的测量经验，桩基施工轴线用控制轴线形成控制网控制；标高水准测量采用“往返水准“测量法进行测量。
1.4平面轴线控制测量（1）根据业主提供的城市坐标控制点，采用极坐标计算方法定位轴线，同时不定期对控制点进行复测。
（2）控制点的精确性会直接影响到整个工程的精度，控制点设置满足稳定、可靠、通视三个要求，精度应控制在2mm之内，并做好明显的标志和必要的保护措施。
（3）为防止发生不可预测的破坏或其他情况，另建一组辅助控制点来确保轴线投放正确。
1.5水准控制测量（4）将业主提供的标高基准点采用往返闭合水准测量引测至施工现场易显眼且不受影响的建筑物，作为辅助基准点，并确定其高程，以此基准点作为日后施工时标高的测量依据。
此临时建筑物以不易受施工环境影响，且不易被破坏为原则。
（5）根据本工程的施工需要，引测桩基的水平标高控制点，在施工现场场地内设置±0.00基准标高点，做好保护措施，其位置应设置在不影响通视及无沉降的位置上，此基准点定期根据业主方提供的水准基准点复核并加以调整。
二、长螺旋钻孔桩施工工艺2.1钻机就位每根桩就位前应核对图纸与桩位，确保就位符合设计要求。
钻机必须铺垫平稳，确保机身平整，钻杆垂直稳定牢固，钻头对准桩位。
钻尖与桩点偏移不得大于10mm。
垂直度控制在1%以内。
把混凝土输送泵用管道与钻机的空心钻机杆连接好。
本工程为了保证钢筋笼顺利插放，采用了塌落度200-220的细石混凝土.2.2施工工序施工准备→钻机就位→钻孔→压注混凝土提升钻头→平移钻头→插放钢筋笼→拔出振捣器→固定钢筋笼→成桩2.3开钻、清泥开钻前必须检查钻头上的契形出料口是否闭合，严禁开口钻进，钻头直径控制在700mm 和500mm，钻尖接触地面时，下钻速度要慢，钻进速度为1.0～1.5m/min或根据试桩确定。
成孔过程中，一般不得反转和提升钻杆，如需提升钻杆或反转应将钻杆提升至地面，对钻尖开启门须重新清洗、调试、封口。
进入软硬层交界时，应保证钻杆垂直，缓慢进入，在含有砖块、杂填土层或含水量较大的软塑性土层钻进时，应尽量减少钻杆晃动，以免孔径变化异常，钻进时注意电流变化状态，电流值超越操作规程时，应及时提升排土，直至电流变化为正常状态，钻出的土应随钻随清，钻至设计标高时，应将钻杆周围土方清除干净，钻进过程中应随时检查钻杆垂直度，确保钻杆垂直，并作好记录。
2.4终孔钻到设计标高后，应由质检人员进行终孔验收，经验收合格并作好记录后，进行压灌混凝土作业。
压注混凝土前提升钻杆300毫米，使钻杆底部的活动门自动打开。
开启混凝土泵，通过管道、空心钻杆把混凝土送到桩孔底部，约送3秒钟后，待混凝土高度淹没钻头1米时，边送混凝土边提升钻杆，直至钻头露出地面、混凝土灌满桩孔。
泵送混凝土速度控制在400升/分钟,钻机提升速度控制在3.2米/分钟。
2.5混凝土输送根据设计配置桩基混凝土等级，本工程CFG桩基混凝土均采用C30商品混凝土，试桩采用C40商品混凝土，由混凝土公司制作完成，用泵车运至现场使用。
2.6压灌成孔成孔至设计深度后开启定心钻尖，接着压入制备好的坍落度为20±2cm混凝土，而后边压灌边提钻。
压灌混凝土的提钻速度由桩径直径、输灰系统管线长度、内径尺寸、单台搅拌机一次输灰量在孔中的灌入高度、供料速度等因素确定。
压灌与钻杆提升配合好坏，将严重影响桩的质量，如钻杆提升晚将造成活门难以打开，致使泵压过大，憋破胶管，如钻杆提升快，将使孔内产生负压，流砂涌入产生沉渣而削弱桩的承载力，因此要求压灌与提升的配合要恰到好处。
一般提升速度为2m/min或根据现场试桩确定。
2.7插放钢筋笼(1)清理桩孔，如果桩口部位有落入的泥土、杂物须先清理干净。
(2)把制作好的钢筋笼套入振捣器，用钻机自带的吊钩同时吊起振捣器和钢筋笼。
(3)把钢筋笼底部对准桩孔，缓缓释放吊钩，先利用自重使钢筋笼插入混凝土，当不能下落时，开启振捣器，用振捣器把钢筋笼送到设计的深度后立即停止振捣。
此工序，要间歇振捣，需用水准仪观测振捣器钢管预先做好的标记，防止钢筋笼插放过深或不到位。
(4)拔出振捣器在钢筋笼插放到位后，开始提升吊钩拔振捣器，此时应变振边拔，最终振实桩身。
提升速度宜控制在3米/分钟。
振捣转速为720转/分钟。
(5)为防止钢筋笼自重下沉，对下好的钢筋笼采取定位措施。
2.8试块制做与养护按照设计要求及当地质检部门等要求，每根桩制作一组试块，送试验室标养至28天，做抗压强度试验。
2.9长螺旋钻孔灌注桩关键工序压灌时必须连续进行，泵斗内要有一定的混凝土容量，混凝土容量要高出进料口40cm以上，以防吸进空气，当泵口混凝土低于进料口时应即时通过口哨通知钻机停止提升钻杆，待混凝土搅拌好时再进行压灌。
在压灌过程中，孔底1～2m段提钻速度放慢，中段可快些，上部3m放慢。
直至达到设计标高，并超出设计标高0.5m停止压灌。
压灌前计算混凝土用量，成桩后检查每充盈系数不小于1.0。
2.10施工质量技术措施(1)测量员要对轴线桩位进行复核，确保每根桩位置都符合设计要求，桩位正确。
(2)质检员要对灌注桩施工的每一道工序认真进行复核，（钻机就位、桩体材料制备、桩顶标高等）严格按设计要求和施工验收规范进行施工，做好隐蔽工程验收工作。
(3)试验员要严格控制砼质量，定期检查砼坍落度和易性，按规定做好试块及进行养护。
(4)钻孔过程中操作人员要密切注意钻进情况，发现钻杆剧烈抖动等异常情况应立即停机，技术管理人员立即采取措施予以解决。
(5)成桩过程中，为保证桩身质量，提钻速度要和灌注的桩体材料相匹配。
(6)长螺旋钻孔桩施工时应配制水泥砂浆，在每班开始施工前，先泵送水泥砂浆，润滑砼输送系统，防止堵管事故的发生。
(7)遇到突然停电事故，要及时启动自备发电机将钻杆提出钻孔，并及时拆卸砼输送导管，清除输送泵及导管中砼，并用水及时冲洗干净。
(8)所在桩位统一编号，施工桩逐一填写记录表，并在图上标示，防止错打或漏打三、钢筋焊接及水下灌注施工工艺3.1钢筋笼制安技术方案与措施钢筋笼为分节成型制作，孔口搭接。
