CFG桩施工组织设计

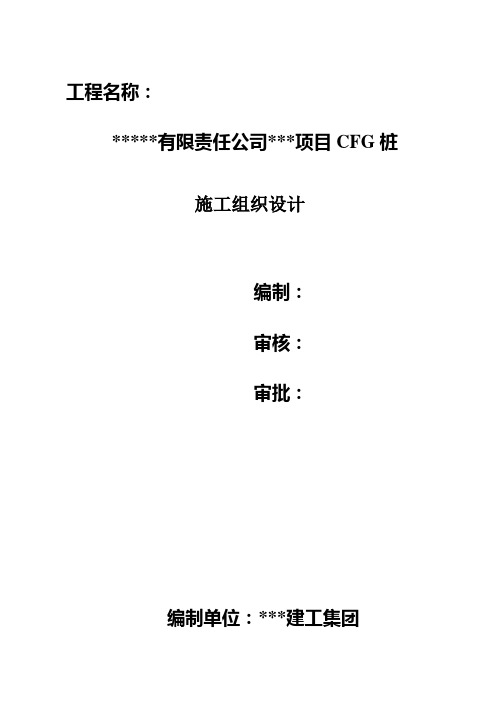

工程名称：*****有限责任公司***项目CFG桩施工组织设计编制：审核：审批：编制单位：***建工集团2014年5 月日目录第一章编制依据第二章工程概况第三章施工方案第四章确保工程质量的技术组织措施第五章确保工期的技术组织措施第六章施工机械设备配备和进场计划第七章劳动力用量计划第八章确保安全施工的技术组织措施第九章保证文明施工的技术组织措施第十章针对本工程特点的合理化建议第十一章施工进度计划第十二章项目部施工组织第十三章雨季施工措施第一章编制依据1.1工程成品桩基施工图1.2《建筑地基处理技术规范》JGJ79-20021.3《建筑地基与基础工程施工及验收规范》GB50202-20021.4《建筑基础检测技术规范》DJGDJ106-20031.5《工程测量规范》GB50026-20071.6《混凝土强度检验评定标准》GBJ107-871.7《建筑施工安全检查评分标准》JGJ59-991.8《建筑机械使用安全技术规程》JGJ33-20011.9《施工现场临时用电安全技术规范》JGJ46-20051.10《建筑工程施工现场供用电安全规范》GB50194-931.11《建筑地基基础设计规范》GB50002－20021.12《水泥粉煤灰碎石桩（CFG桩）复合地基技术规范Q/JY06－1997》1.13根据本公司的施工经验，结合本工程实际情况及配备所需的设备、人力及财力进行编制。
第二章工程概况2.1 工程名称：**工程桩基2.2 工程地点：**有限责任公司厂区东南部2.3 建设单位：**有限责任公司2.4 设计单位：**有限公司2.5监理单位：*监理公司2.6施工单位：1、**集团工程简介：本工程为集团公司***产业园成品桩基础部分，是我公司在***工程项目开工建设的第一个单位工程。
成品罐区位于项目工程***交叉处东南150米处，东西宽：50.3米，南北长：100米，上部为8个直径25米的成品罐，桩基以上部分图纸不详，桩基部分设计采用桩径400mm的CFG 桩复合地基进行处理，桩间距1.5m，桩长10m，桩尖进入第5层粉质粘土层不少于0.6m。
CFG桩施工组织设计
同济·鄢陵四季花城25＃楼CFG桩施工组织设计一、工程概况本工程为同济鄢陵四季花城25＃楼。
建设用地于许昌市鄢陵县。
二、方案编制依据1、《建筑地基处理技术规范》（JGJ79—2012）2、《建筑工程施工质量验收统一标准》（GB50300—2011）3、《建筑地基基础工程施工质量验收规范》（GB50202—2011）4、《CFG桩复合地基技术规定》（Q/JY 06—2011）三、设计要求1、施工工艺及桩体强度：本工程地基采用CFG桩复合地基，总桩数为328根，桩体成桩采用长螺旋钻孔，管内泵压混合料灌压成桩施工工艺。
桩体砼强度C25。
地基处理后要求单桩承载力特征值fspk≥560KN,f复合地基承载力特征值达到fak≥300Kpa。
2、布桩参数桩径D=400mm，有效桩长≥17.9m。
3、桩体材料：①、水泥：采用42.5级矿渣哇酸盐水泥。
②、碎石：（粗骨料）粒径5—10mm的级配碎石。
③、中、粗砂：有机质及含泥量不超过5％。
④、粉煤灰：合格产品。
⑤、桩身砼强度C25。
桩体配比由现场选用的桩体材料试验确定，桩体不允许有断桩、缩径等质量问题。
3、施工允许偏差值：钻孔垂直度≤1.0％。
桩径偏差≤20mm。
桩位允许差小于160mm四、主要工程量及施工要求1、主要工程量：根据设计图纸，共有CFG桩328根。
2、施工要求:1)为施工材料堆放及临设位置准备必要的场地。
2）施工所需水、电、供应：用电需供200KW，日用水量50吨。
3）清除施工作业面地上和地下障碍物，需回填的应分层站压夯实。
4）施工作业面上，甲方需提供必要的定位控制点，并进行书面交底。
五、施工总体部署（一）、项目管理机构资根据本工程的特点，我公司将选派优秀的项目经理、技术负责人及项目管理人员组成本工程的项目经理部，为保证施工，方便管理，公司在明确项目经理应负责任的同时，将赋予项目经理相应的权利：本项目是公司总部派出机构，具有独立的人、财、物的管理权，项目经理是受企业法定代表人的委托，对项目经理施工过程全面负责的项目管理者，是公司法定代表人在工程项目上的代表人，其管理权限由公司法定代表人授权委托确定。
CFG桩施工组织设计
维多利亚上院4#住宅楼CFG桩施工组织设计编制人：职务：审核人：职务：审批人：职务：河北华佳土木工程有限公司保定分公司2016年9月目录第一章编制依据及工程概况 (3)一、编制依据 (3)二、工程概况： (3)第二章施工总体部署及准备 (4)一、工程总体目标 (4)二、施工总体顺序 (5)四、施工前准备 (7)五、施工工程内容 (8)六、CFG 桩施工流程 (9)第三章CFG 桩施工组织方案 (9)一、施工设备 (9)二、施工人员计划 (10)三、施工工艺 (10)四、成品保护 (13)五、应注意的质量问题 (13)六、施工质量要求 (14)七、工期计划 (15)八、施工质量保证措施 (15)九、施工安全保证措施 (16)十、文明施工及消防保卫 (17)十一、需甲方提供的条件 (17)十二、需开挖单位、护坡单位及总包单位配合 (17)十三、竣工验收资料要求 (18)第一章编制依据及工程概况一、编制依据1、CFG桩施工图2、有关规范、规程、主要有：（1）《建筑地基基础设计规范》（GB50007-2011)（2）《建筑地基处理技术规范》（JGJ79-2012）（3）《长螺旋钻孔泵压混凝土桩复合地基技术规程》（DB13(J)/T123-2011）（4）《建筑地基基础工程施工质量验收规范》（GB50202-2002）（5）《建筑地基基础检测技术规范》.（DB13(J)148-2012）二、工程概况：工程名称：维多利亚上院4#住宅楼建设单位：保定市金翰林房地产开发有限公司设计单位：河北天璞基础工程有限公司监理单位：保定建设工程监理有限公司专业施工单位：河北华佳土木工程有限公司保定分公司本工程地上11层，地下2层，采用筏形基础，本工程±0.000对应绝对高程23.75m；复合地基设计等级为乙级。
要求处理后未经修正的复合地基承载力特征值大于等于240KPa，且处理后的地基满足变形要求。
最大沉降量不大于70mm ；整体倾斜不大于0.003.单桩承载力特征值不小于440KN。
CFG桩施工组织设计
XX 2#楼CFG桩工程施工组织设计编写：审核：审批：XX 基础工程有限公司二〇年月日目录1、工程概况2、施工方法3、项目部组织机构4、劳动力计划及主要施工机械计划5、确保工程质量的技术组织措施6、确保安全施工的技术组织措施7、保证文明施工的组织措施8、确保工期的技术组织措施9、施工总平面图XX 2#楼CFG桩工程施工组织设计1 、工程概况:1.1、工程名称：XX 2#楼CFG桩工程。
1.2、建设单位：XX房地产开发有限公司。
1.3、设计单位：XX 市建筑设计研究院。
1.4、监理单位：XX 市博星工程建设监理有限公司。
1.5、工程地址：XX号。
1.6、工程规模：1.5.1、XX 2#楼CFG桩工程，采用CFG桩处理地基, 共有703根桩，设计桩长22.0米,保护桩头不小于500mm,桩间距600mm；以第(7)层粉土为桩端持力层。
要求处理后复合地基承载力特征值f s p k=520Kpa,单桩竖向承载力特征值Ra=580KN,桩径400 mm；桩身材料强度等级C20.1.6、地质情况：桩身范围内地质情况如下：2、施工方法：2.1、桩基施工方法：附图12.1.1、桩施工工序安排：2.1.1.1、桩施工工序安排见附图1。
2.1.1.2、施工顺序：⑴、由于本工程桩间距多为600mm，水位较高，则采取从东向西采取梅花型跳打顺序，拉大施工桩间距和时间间隔，第一遍和第二遍间隔时间不小于3天，防止相邻两桩间串孔影响桩身质量，减少对相邻建筑物影响。
2.1.2、施工准备:2.1.2.1、了解场区的工程及水文地质以及其他情况；2.1.2.2、施工场地要求：开工前对施工场地进行开挖平整，使其满足施工要求。
2.1.2.3、施工放线：采用全站仪定轴线，轴线定位误差小于5㎜，并经甲方代表、监理人员复核、签证，用水准仪测定施工场地的地面标高。
2.1.2.4、标高控制：根据施工现场设置标高控制点，场地标高为 m,桩顶标高为 m ,桩长22.0m,钻深 m;在施工图上已注明，并在钻机架子上做出实钻深度标记。
CFG桩工程施工组织设计
河南中医院第一附属医院急诊楼CFG桩工程施工组织设计1.0工程概况和设计要求河南中医院第一附属医院急诊楼位于郑州市人民路19号院内，由郑州大学综合设计研究院设计，采用CFG桩作为复合地基，其主要技术指标如下表：项目桩顶标高(m)桩底标高(m)桩径(mm)桩长（m）桩数（根）-5.30-15.8040010.05472砼标号C20备注桩顶标高，桩长均未包括500mm桩头我公司根据甲方要求，为在有效工期内保质、保量地完成施工任务，保证到优质高效低耗，特根据有关资料及施工图纸设计要求，依照《水泥粉煤灰碎石桩（CFSYF）复合地基技术规定》（Q/JY06—1997）和《建筑桩基技术规范》（JGJ79-2002）等有关规范和规程，组织技术人员编写了本施工组织设计。
2.0主要施工方法2.1施工顺序根据本工程特点，为了方便施工，降低工程费用，具体施工流程如下图：测量人员根据业主提供的规划红线、基准点等测量标志，依照桩位平面图实地测放桩位，打入地面下30cm 并灌入白灰，插上筷子，便于找桩，编写测量放线记录，经业主、监理验收合格后，方可施工，并填写测量复核签证。
2.2施工工艺根据我公司的施工经验并结合场地地层特点，确定本工程工程桩采用长螺旋钻成孔，混凝土输送泵泵压混凝土成桩的施工工艺，工艺流程图如下：测量定位临时设施编制材料计划图纸会审设备人员进场工程材料复验做配合比工程材料进场竣工交验工程桩施工设备安装调试工程回访服务提交竣工报告配合测桩螺旋钻机就位、对中泵送混凝土、提钻桩头养护灌注混凝土成桩钻至预定深度、停钻钻进成孔、排土（1）桩机就位桩机就位，使桩尖对准桩位中心，桩尖与桩点偏移不得大于1cm，并将钻尖开启阀门关闭，确保活门内不进土。
钻头对准原桩位以后，钻塔上正侧面的铅锤均居中时，说明钻塔垂直，符合要求后，才可指挥钻机操作员下钻。
施工前应交待控制钻机钻入深度及空喷尺寸，并在钻机架子上做出明显标记。
开始钻进时速度要慢，钻进过程中，一般不得反转或提升钻杆，如需提升钻杆或反钻应将钻杆提升地面，对钻尖开启门进行清洗、调试、封口。
CFG桩基施工组织设计
CFG桩基施工组织设计一、项目概况建设地点：地区建设单位：公司建设内容：桩基施工二、施工方案1.施工方法采用CFG桩工法进行施工，CFG桩是由水泥浆和沉积物混合而成的桩基，具有较高的承载力和抗震性能。
施工过程中要严格按照相关规范要求执行，确保施工质量和安全。
2.施工工艺（1）确定施工范围和位置：根据设计要求确定桩基的布置位置和范围，设置标志桩进行定位。
（2）钻孔：根据设计要求进行孔径和孔深的确定，选择合适的钻孔机具进行孔洞的钻造。
（3）浆液配制：根据CFG桩配合比要求，准备好水泥、砂浆和水材料，进行现场搅拌。
（4）灌浆：将浆液通过管道注入到孔洞中，充实浆体并进行振捣。
（5）成孔保温：在灌浆完成后，要及时进行成孔保温，确保桩体的养护和强度。
3.施工要求（1）保障施工现场的安全，设置警戒线和标志，做好交通疏导措施。
（2）督促施工人员严格按照作业指导书进行操作，确保施工质量。
（3）定期进行施工质量检查，及时发现和处理问题。
三、施工组织1.施工机具和设备（1）钻孔机：选用国内知名品牌生产的钻孔机具，具有稳定的性能和高效的施工能力。
（2）泵车：选用功率适中、喷射均匀的泵车进行浆液灌注。
（3）混凝土搅拌车：选用质量可靠、操作方便的搅拌车，确保浆液的配制质量。
2.施工人员配备（1）项目经理：负责项目的施工管理和协调工作。
（2）施工队长：负责施工现场的具体指挥和操作。
（3）钳工：负责钻孔机的操作和维护。
（4）浆液工：负责浆液的搅拌和配制。
（5）安全员：负责施工现场的安全监督和管理。
3.施工进度计划（1）根据工程设计要求编制施工计划书，明确施工任务和进度安排。
（2）按照施工计划书进行施工，逐步完成各项施工任务，确保工程按时完成。
四、施工安全1.施工现场安全（1）施工现场要进行区域的划分，设置安全标识和警示牌。
（2）保障施工工人的安全，提供安全防护用具和培训。
2.施工设备安全（1）定期检查施工机具和设备的工作状态，及时进行维护和保养。
CFG桩施工组织设计
CFG桩施工组织设计一、施工概况我们将在地进行CFG桩施工，施工区域面积为XXX平方米，施工堆场面积为XXX平方米。
二、施工方案1.CFG桩施工工艺选择考虑到施工区域土层分布情况和工期要求，我们选择采用双向旋转钻进法进行CFG桩施工。
该方法具有施工速度快、效率高的特点，能够满足工程要求。
2.施工机械和设备选择根据施工工艺的选择，我们需要配备以下机械和设备：-双向旋转钻机：用于钻孔和灌注浆液；-网格梁模板：用于支撑钢筋笼；-混凝土输送泵：用于输送混凝土；-混凝土搅拌车：用于现场搅拌混凝土；-振动锤：用于振实混凝土。
3.施工人员组织与分工为确保施工质量和工期进度，我们将组织一支专业施工队伍进行施工，人员组成如下：-项目经理：负责整个施工过程的组织和协调工作；-工程师：负责施工现场监督和质量控制；-钻机操作员：负责钻孔和灌注浆液；-混凝土工：负责混凝土的搅拌和输送；-钢筋工：负责制作和安装钢筋笼；-振动锤操作员：负责振实混凝土。
4.施工进度安排我们将根据施工工艺和工期要求制定详细的施工进度安排，并将施工过程分为以下几个阶段：-钻孔和灌注浆液：预计耗时X天；-制作和安装钢筋笼：预计耗时X天；-混凝土搅拌和输送：预计耗时X天；-振实混凝土：预计耗时X天。
三、安全防护措施为保障施工人员的安全和杜绝事故的发生，我们将采取以下安全防护措施：-确保施工现场的道路畅通和施工区域的封闭；-施工人员必须佩戴安全帽、工作服和安全鞋等个人防护用品；-严格遵守操作规程和技术要求；-对施工机械和设备进行定期维护和保养；-定期组织安全教育培训。
四、施工质量控制为确保施工质量，我们将采取以下措施进行质量控制：-钻孔前，进行现场勘探和土层分析，确定施工工艺和参数；-钻孔过程中，进行孔壁稳定评价和孔内灌注浆液质量检验；-钢筋笼制作过程中，进行钢筋的焊接和尺寸的检查；-混凝土搅拌和输送过程中，进行混凝土的抗坍性和强度测试；-振实混凝土过程中，进行振压测试。
cfg桩基工程施工组织设计
cfg桩基工程施工组织设计CFG桩基是一种新型的桩基工程，其施工组织设计对工程质量和工期具有重要影响。
本文将以某桩基工程为例，详细阐述CFG桩基工程施工组织设计的内容及要点。
二、工程概况某项目为一栋高层建筑，建筑总高度为50米，地下室共有4层。
由于场地地质条件复杂，需要进行深基坑支护及基础加固，其中包括CFG桩基工程。
三、施工组织设计内容1.施工任务根据设计要求和现场实际条件，确定CFG桩基工程的具体施工任务，包括：确定桩型及桩径、确定桩的布置位置、确定桩的桩长及承载力等。
2.施工方案根据施工任务，编制CFG桩基工程的详细施工方案，包括：施工方法、施工工艺、施工顺序、施工机具设备、材料供应等。
3.施工组织架构明确施工组织架构，确定施工班组及各责任人员的分工职责，确保施工过程中各项工作有序进行。
4.安全措施制定安全施工计划，明确施工中的各项安全措施，确保施工人员及现场设备的安全。
5.质量控制建立质量管理体系，确定实施质量控制的具体措施及要求，确保施工质量符合设计要求。
6.进度计划编制详细的施工进度计划，明确各项工作的计划完成时间及重要节点，确保施工工期的符合要求。
7.资源配置合理安排施工所需的人力、机具设备及材料，确保施工进度和质量的同时，有效控制施工成本。
8.环境保护制定环境保护方案，确保施工过程中对周边环境的影响最小化，保护环境的安全和卫生。
四、施工组织设计要点1.确定桩型及桩径根据设计要求及地质条件，确定CFG桩的桩型及桩径，保证桩的承载力和稳定性。
2.合理布置桩位根据建筑结构和地质情况，合理布置桩位，确保桩能够有效承担建筑荷载。
3.采用适当施工方法根据具体情况，选择合适的施工方法，如旋挖钻孔灌注桩、振动钻孔灌注桩等。
4.建立质量控制体系建立完善的质量管理体系，实施全程质量控制，确保桩的质量满足设计要求。
5.加强安全管理制定详细的安全施工计划，加强对施工人员的安全培训，确保施工过程中的安全。
CFG桩基施工组织设计
第一章编制说明 (2)1.1方案编制依据 (2)1.2本工程执行的规范、规程 (2)1.3工程概况 (2)第二章施工部署与施工方案 (2)2.1施工部署 (2)2.2施工管理 (2)2.3施工前准备 (3)第三章长螺旋钻孔灌注桩施工方案 (3)3.1施工程序 (3)3.2施工方法 (4)第四章主要施工机械设备计划 (6)4.1主要施工机械设备配置一览表 (6)第五章施工质量保证措施 (7)5.1质量目标 (7)5.2质量控制的原则 (7)5.3质量保证技术措施 (7)5.4 质量保证组织措施 (9)第六章工期保证措施 (10)6.1确保工程工期的技术措施 (10)6.2确保工程工期组织措施 (10)6.3机械设备保证 (11)6.4材料保证 (11)6.5做好施工前准备工作 (11)6.6雨季施工工期保证措施 (11)第七章施工安全保障措施 (11)7.1 安全目标 (11)7.2确保工程安全的技术组织措施 (11)第八章文明施工、环境保护措施 (13)8.1环境保护措施 (13)8.2文明施工措施 (13)第九章钻孔事故的防备与处理措施 (15)9.1钻孔偏斜 (15)9.2糊钻 (15)9.3扩孔和缩孔 (15)9.4钻杆折断 (15)9.5预防地泵出现故障 (16)9.6桩位串孔 (16)第一章编制说明1.1方案编制依据1.CFG砼灌注桩施工图，设计单位为湖南城市学院规划建筑设计研究院2.《望和新城2#楼地质勘测报告》1.2本工程执行的规范、规程1.《工程测量规范》（GB50026-93）2.《地基与基础工程施工及验收规范》（GB50202-2002）3.《建筑地基处理技术规范》（JGJ79-2002）4.《建筑基桩检测技术规范》（JGJ106-2003）5.《建筑工程质量验收统一标准》（GB50300-2001）1.3工程概况望和新城2#楼工程设计采用CFG桩基＋筏板的复合基础，CFG灌注桩有效桩长为19m，超灌长度不小于500，桩端进入○7层粉质粘土不小于1.5m，桩尖设计标高为－26.3m，拟建太和县望和新城2#楼，该场地地势平坦。
CFG桩施工组织设计

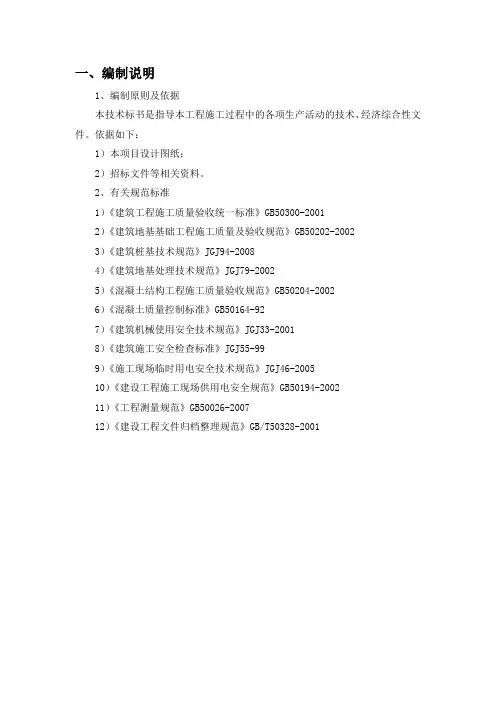

一、编制说明1、编制原则及依据本技术标书是指导本工程施工过程中的各项生产活动的技术、经济综合性文件。
依据如下：1）本项目设计图纸；2）招标文件等相关资料。
2、有关规范标准1）《建筑工程施工质量验收统一标准》GB50300-20012）《建筑地基基础工程施工质量及验收规范》GB50202-20023）《建筑桩基技术规范》JGJ94-20084）《建筑地基处理技术规范》JGJ79-20025）《混凝土结构工程施工质量验收规范》GB50204-20026）《混凝土质量控制标准》GB50164-927）《建筑机械使用安全技术规范》JGJ33-20018）《建筑施工安全检查标准》JGJ55-999）《施工现场临时用电安全技术规范》JGJ46-200510）《建设工程施工现场供用电安全规范》GB50194-200211）《工程测量规范》GB50026-200712）《建设工程文件归档整理规范》GB/T50328-2001二、工程概况1、工程简介本工程为天鹅湖项目B2-1地块起步区（1#～3#）桩基工程。
工程地点位于无锡市滨湖区蠡湖大道与观山路交口处。
本工程建筑面积约40000平方米，3幢18层高。
本工程±0.000相当于绝对标高5.900m，桩顶标高-5.000m,自然地面绝对标高约为3.500m，桩顶标高与地面标高相差2.6米，即送桩高度2.6米。
本工程采用CFG桩复合地基方案，CFG桩施工采用长螺旋钻成孔管内泵压混凝土成桩工艺。
2、工程施工内容本工程工作内容如下：3、工程施工目标根据招标文件要求，本项目的主要施工管理目标如下：质量管理目标：一次验收100%达到合格标准。
工期管理目标：18天，开工日期为2009年03月20日（具体以开工报告为准），竣工日期为2009年04月07日。
安全、文明施工管理目标：安全无事故，按照无锡市建设行政管理部门的要求创建文明标化工地。
4、工程地质、水文地质条件详见岩土工程勘察报告（详勘）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
同济·鄢陵四季花城25＃楼CFG桩施工组织设计一、工程概况本工程为同济鄢陵四季花城25＃楼。
建设用地于许昌市鄢陵县。
二、方案编制依据1、《建筑地基处理技术规范》（JGJ79—2012）2、《建筑工程施工质量验收统一标准》（GB50300—2011）3、《建筑地基基础工程施工质量验收规范》（GB50202—2011）4、《CFG桩复合地基技术规定》（Q/JY 06—2011）三、设计要求1、施工工艺及桩体强度：本工程地基采用CFG桩复合地基，总桩数为328根，桩体成桩采用长螺旋钻孔，管内泵压混合料灌压成桩施工工艺。
桩体砼强度C25。
地基处理后要求单桩承载力特征值fspk≥560KN,f复合地基承载力特征值达到fak≥300Kpa。
2、布桩参数桩径D=400mm，有效桩长≥17.9m。
3、桩体材料：①、水泥：采用42.5级矿渣哇酸盐水泥。
②、碎石：（粗骨料）粒径5—10mm的级配碎石。
③、中、粗砂：有机质及含泥量不超过5％。
④、粉煤灰：合格产品。
⑤、桩身砼强度C25。
桩体配比由现场选用的桩体材料试验确定，桩体不允许有断桩、缩径等质量问题。
3、施工允许偏差值：钻孔垂直度≤1.0％。
桩径偏差≤20mm。
桩位允许差小于160mm四、主要工程量及施工要求1、主要工程量：根据设计图纸，共有CFG桩328根。
2、施工要求:1)为施工材料堆放及临设位置准备必要的场地。
2）施工所需水、电、供应：用电需供200KW，日用水量50吨。
3）清除施工作业面地上和地下障碍物，需回填的应分层站压夯实。
4）施工作业面上，甲方需提供必要的定位控制点，并进行书面交底。
五、施工总体部署（一）、项目管理机构根据本工程的特点，我公司将选派优秀的项目经理、技术负责人及项目管理人员组成本工程的项目经理部，为保证施工，方便管理，公司在明确项目经理应负责任的同时，将赋予项目经理相应的权利：本项目是公司总部派出机构，具有独立的人、财、物的管理权，项目经理是受企业法定代表人的委托，对项目经理施工过程全面负责的项目管理者，是公司法定代表人在工程项目上的代表人，其管理权限由公司法定代表人授权委托确定。
（二）资源配备1、劳动力计划表2、计划投入的主要施工机械设备表（三）施工准备1、施工员检查施工现场，使其满足“三通一平”条件，周边满足施工作业面距离最外排边桩不小于1.5m的要求。
排除地下、空中管线，空洞，砖砼基础，场地要碾压夯实。
2、组织设备进场，并积极组织机械设备的组装与试车。
3、按照施工总颊的规划，现场布置各种料场、铺设架水、电线路，设置施工便道，设置必要的标牌和警告牌。
4、测量人员复核甲方交给的控制点，并对施工场地进行定位放线，并做好记录，经监理、甲方复核无误后，办理交验手续，方可施工。
5、打桩施工作业前的设置：①安装砼输送泵：挖砌低于搅拌机作业面的地坑一个，而后安装混凝土输送泵。
②安装输送系统:连接砼输送泵与水平输送钢管，并将钢管与垂直输送系统高压胶管连接，最后将高压橡胶管与钻杆弯管连接，各连接部位要安全、密封。
③在基坑内安排置换泥土堆放场地。
（四）、施工顺序和进度安排施工用水、电线路按照甲方提供的水源、电源位置具体布置。
现场机械及配套施工器具的布置在保证安全，保证质量，方便施工的前提下由项目统一安排。
施工现场条件具备后，进场1台长螺旋钻机施工CFG桩，24小时连续作业。
六、CFG施工方案（一）、施工工艺：1、钻机就位每根桩就位前应核对图纸与桩位，确保就位符合设计要求。
钻机必须铺垫平稳，确保机身平整，钻机垂直稳定牢固，钻机对准桩位。
钻尖与桩点偏移不得大于10mm。
垂直度控制在1％以内。
2、开钻、清泥开钻前必须检查钻头上的形出料口是否闭合，严禁开口钻进，钻头直径控制在400+20mm，钻尖接触地面时，下钻速度要慢，钻进速度为1.0～1.5m/min或根据试桩确定。
成孔过程中，一般不得反转和提升钻杆，如需提升钻杆或反转应将钻杆提升至地面，对钻尖开启门必须重新清洗、调试、封口。
进入软硬层交界时，应保证钻杆垂直，缓慢进入，在含有砖块、杂填土层或含水量加大的软塑料性土层钻进时，应尽量减少钻杆晃动，以免孔径变化异常，钻进时注意电流变化状态，电流值超越操作规程时，应及时提升排土，直至电流变化为正常状态，钻出的土应随钻随清，钻至设计标高时，应将钻杆周围土方清除干净，钻进过程中应随时检查钻杆垂直度，确保钻杆垂直度，并做好记录。
3、终孔钻到设计标高后，应由质监人员进行终孔验收，经验收合格并做好记录后，进行压灌混凝土作业。
4、混凝土搅拌根据设计桩基混凝土的C25等级，由商品混凝土站提供混凝土，混凝土坍落度为18020mm。
严格按照有关规程操作，搅拌时间1.5分钟，重量偏差，水泥+2％。
5、泵输送混凝土泵与钻机距离一般应控制在60m以内。
混凝土的泵送要连续进行，当钻机移位时，泵内的混凝土应连续搅拌，泵送混凝土时，应保持斗内混凝土的高度，不得低于40cm。
6、压灌成孔成孔至设计深度后开启定心钻尖，接着压入制备好的坍落度为18-20cm混凝土，而后边压灌边提钻。
压灌混凝土的提钻速度由桩径直径、输灰系统管线长度、内径尺寸、单台搅拌机一次输灰量在孔中的灌入高度、供灰速度等因素确定。
压灌与钻杆提升配合好坏，将严重影响桩的质量，如钻杆提升晚将造成活门难以打开，致使泵压过大，憋破胶管，如钻杆提升快，将使孔内产生负压，流砂涌入产生沉渣而消弱桩承载力，因此要求压灌与提升的配合恰到好处。
一般提升速度为2m/min或现场试桩全地确定。
7、试块制作与养护按照设计要求，一台班组做一组（1件）试块，养护至28天，送实验室做抗压强度试验。
8、断桩处理施工过程中应观测现打桩的影响，当发现桩断并脱落开时，必须对工程桩逐桩静压，静压时间一般3min。
（二）CFG桩关键工序压灌时必须连续进行，泵斗内要有一定的混凝土容量，混凝土容量要高出进料口40cm以上，以防吸进空气，当泵口混凝土低于进料口时应及时通过口哨通知钻机停止提升钻杆，待混凝土搅拌好时再进行压灌。
在压灌过程中，孔底1～2m段提钻速度放慢，中段可快些，上部3m放慢。
直至达到设计标高，并超出设计标高1.0m停止压灌。
压灌前计算混凝土用量，成桩后检查每充盈系数不小于1.0。
（三）、施工质量技术措施：1、测量员要对轴线桩位进行复核，确保每个桩位置都符合设计要求，桩位正确。
2、质检员要求对灌注桩施工的每一道工序认真经行复核，（钻机就位、桩体材料制备、桩顶标高等）严格按设计要求和施工验收规范进行施工，做好隐蔽工程验收工作。
3、试验员要严格控制砼质量，定期检查砼坍落度和易性，按规定做好试块及进行养护。
4、钻孔过程中操作人员要密切注意钻进情况，发现钻杆剧烈抖动等异常情况应立即停机，技术管理人员立即采取措施予以解决。
5、成桩过程中，为保证桩身质量，提钻机速度要和灌注的桩体材料相匹配。
6、长螺旋钻孔CFG桩施工时应配制水泥砂浆，在每班开始施工前，先泵送水泥砂浆，润滑砼输送系统，防止堵管事故的发生。
7、遇到突然停电事故，要及时启动自备发电机将钻杆提出钻孔，并及时拆卸砼输送导管，清除输送泵及导管中砼，并用水及时冲洗干净。
8、所在桩位统一编号，施工桩逐一填写记录表，并在图上标识，防止错打或漏打。
七、施工工期计划详见附表施工进度计划表。
八、施工质量保证措施：1、建立强有力的质量保证体系，实行24小时关键岗位责任制，项目经理、工长、质量员、技术员、安全员实行24小时值班。
2、施工前组织施工人员对施工组织设计进行学习，进行技术交底，明确岗位责任，严格按照施工工艺及技术要求施工。
3、围护施工监理的权威，自觉接受监理的监督检查。
4、严格执行自检、互见、交接检，加强施工材料质量管理和施工工序质量管理。
5、建立严格的质量奖惩措施，对施工中的偷工减料行为严厉惩处。
6、施工期间，不能人为停水、停电，如果停水、停电，应事先通知施工机组，否则将严重影响桩的质量。
7、因停水、停电造成质量事故时，施工单位应及时处理并上报监理方。
8、因本工程CFG桩桩距较小，灌注砼如时发生串孔现象，应采取跳打的方法施工。
九、施工安全保证措施：1、建立安全保证体系，设置安全员，负责现场安全施工，施工前对施工人员进行安全交底，施工中还应该进行定期7天一次的例会安全检查。
2、加强安全教育，严格执行安全生产制度和操作规程。
3、对电器系统要专人负责，所有电器配备漏电保护器。
4、施工人员进入施工现场必须佩戴安全帽、登高作业必须穿防滑鞋、系安全带、严禁酒后上岗作业。
5、特殊工种施工人员要持证上岗，并严格执行操作规程。
6、对设备进行定期检查、维修，严禁机械带病作业，钻机、砼泵等必须有专职机手严格按操作规程操作。
7、夜间要有足够的照明，危险地带设立警告牌。
8、易燃、易爆品要有警示标志，现场要备要消防栓等消防器具。
十、施工工期保证措施跟据工程特点和开竣工的要求，科学合理地安排施工工序，充分发挥机械化作业优势，在保证质量安全的前提下，组织流水作业，提高机械效率，加快速度，尽量缩短工期。
1、组建精干合理的项目领导班子，建立项目经理现场值班制，做到管理到位。
2、加强技术质量管理，将存在的技术问题解决在施工之前，坚持施工过程中的质量控制，防止返工，以质量保证进度。
3、配备充足的施工机械并储备充足的易损件。
机械设备按工期计划分批进场，且必须在规定的开工日期前准备就绪，保证按期开工。
4、以关键工序为主线，合理组织生产，尽量缩短工期。
5、将该工程作为重点工程，积极做好各项服务辅助工作，保证生产的顺利进行。
十一、文明施工措施施工中积极开展文明施工活动，实行标准化、规范化文明施工。
施工队伍进入现场后，要进行动员和教育，要求所有人员自觉维护工地周围居民的正常生产、生活秩序。
搞好工民关系，以保证工程施工顺利进行。
1、做好施工现场规划，设置施工便道，提供足够的照明、看守设施，设置必要的指示牌、警告牌。
2、切实做好现场环境的保护工作，尽可能减少环境污染。
①对于钻孔出土及施工废料要用斗车及时清理，并堆放到指定地点，自觉遵守院院规校纪，维护周边环境。
②在空载情况下，机械尽量采用低油门，以减少噪音污染。
③夜间施工一律不准高声喧哗，以免影响居民休息。
3、物料堆放，整洁有序。
4、加强机具的维护保养、清洗检修工作。
5、加强食堂设施管理，搞好现场环境卫生和个人卫生，防疾病发生。
6、搞好同甲方、监理单位的协调配合工作。
十二、冬、雨季施工措施1、水泥的存放要严格防雨、雪、做好防潮、防雨措施，所进材料应按照规定位置堆放并做好防护措施，防止受冻、受潮。
做到筑高台一下铺上盖；机电设备采用防雨、雪、防淹措施，安装接地装置，机械电闸、箱的保护装置要可靠。
2、冬季施工，混合材料搅拌过程中根据要求加入适量防冻早强剂，施工用水要加温，防止因冻结堵管造成的工程进度底或桩身质量问题。
