插件组作业指导书

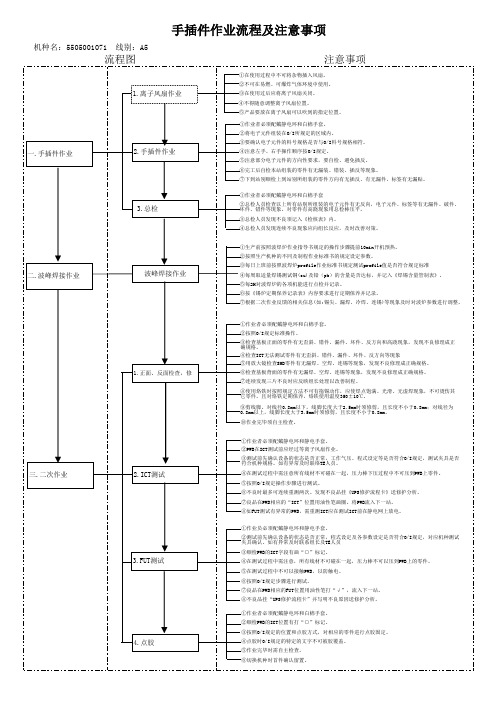

1.插装流程
引脚整形→插装分配→流水插装→检查→整理放置→浸焊→修剪
2.流程各阶段工作说明
引脚整形：
检查元器件有无明显破损、油污；
依据PCB板对应的焊盘孔间距，借助镊子或小螺丝刀对元器件引脚整形，要求所有元器件引脚均不得从根部弯曲，一般应留1.5mm以上，且尽量将有字符的元器件
面置于容易观察的位置；
元器件引脚成形过程中，根据产品料单，标注此元器件对应PCB板上的位号。
插装分配：
插件组组长根据PCB板器件数量合理给组员依次分配好插装任务，且应考虑到元器件插装的顺序要求；
流水插装：
组员按照组长安排依次流水插装电子元器件器件；
要求元器件在PCB板插装的顺序是先低后高，先小后大，先轻后重，先易后难，先一般元器件后特殊元器件，且上道工序安装后不能影响下道工序的安装；
元器件插装后，其标志应向着易于认读的方向，并尽可能从左到右的顺序读出；
有极性的元器件【二极管、铝电解电容、MOS管等】，其极性应严格按照图纸上的要求安装，不能错装；
电子元器件插装要求做到整齐、美观、稳固，不允许斜排、立体交叉和重叠排列；
不允许一边高，一边低；也不允许引脚一边长，一边短；
组员插装元器件时，要求自检、互检，要对上一个组员的插装作检查，保证插装准确性。
检查：
流水插装完成后的PCB板，组长要整体检查有无遗漏、错装。
整理放置：
检查无误后，将插装完毕的半成品整理放置到中转箱，方便下道工序的生产。
浸焊：
上电，打开锡锅，
修剪：。
通用插件作业指导书篇一:手插件作业指导书篇二:插件作业指导书模板文件编号:WI-PRD-D00XX篇三:插件作业指导书编写规则作业指导书编写规范批准: 审核: 制订:1.目的为了提高工艺文件质量，规范工艺文件的格式和提高工艺文件的可读性、易读性以及最大的发挥工艺文件对生产作业的指导性作用，便于新的工艺工程师能够快速的掌握工艺的编制技巧，特制定本规范。
2.范围本规范适用于成型，插件，补焊工艺的编写工作。
整机工艺工程师和产品工程师在编写生产工艺和临时工艺时必须执行本指南的具体要求。
3.职责3.1工程部13.1.1负责对作业工艺流程的编排，负责规范作业顺序。
3.1.2负责对作业动作连贯性，简单性和作业方法的规范。
3.1.3负责规范物料摆放，负责制定标准工时。
制定工艺标准。
3.1.4负责作业指导书的制作，审核和发行。
3.1.5负责对产品生产工艺，作业动作的改良。
负责引进新的工艺办法，并创新。
3.1.6负责现场跟进，改良生产流程和作业方法。
3.2生产部3.2.1必须根据作业指导书文件上的工艺编排排线，根据作业步骤的规定作业。
3.2.2负责按照作业指导书上的标准工时和工艺标准加工产品，并按照要求摆放物料。
3.2.3根据作业指导书上的要求配合工程部做工艺改善。
3.3.4根据插件作业指导书上规定的单个工序作业动作流程进行，不得有多余和重复的动作，以动作简单连贯为标准进行作业。
3.3品质部3.3.1负责按照作业指导书的上的工艺要求，作业动作，物料摆放对生产作业现场进行监督，并督导改善没有按照要求作业的工序;做好记录。
3.4PMC部3.4.1负责按照工程部制定的标准工时安排生产。
4.程序内容生产工艺是指导生产线员工进行生产作业的技术文件。
在2编写生产工艺时首先要掌握以下几点基本原则:1)充分考虑生产车间的组织形式、设备条件和操作人员的技术水平等因素，把握好工艺文件的深度。
2)文件应以图为主要内容，文字语言内容应简洁精练、言简意赅，要做到操作者一目了然，便于操作。
精心整理插件作业指导书一、生产用具、原材料生产线、元件切脚整形机、镊子、电子元件、线路板、自熄管二、准备工作1、将需整形的元件整形。
2、了解新产品插件注意事项，对特殊材料对人员的职能培训。
3、投料前检查品保检验合格单，产品批号，了解物料的完整性及可靠性。
三、操作步骤1、按PCB板标识图及样品整流器，把各元件插入PCB板中，达到样品或要求的规定的成型高度。
四、工艺要求1、元件的整形、排列位置严格按文件规定要求，不能损伤元器件。
234567123412345612、用夹子夹住插好件的线路板，铜泊面喷少许助焊剂，用刮刀刮去锡炉锡面上的氧化层，将喷好助焊剂的线路板铜泊面浸入锡炉，线路板板材约浸入0.5mm，浸锡时间为2-3秒。
3、浸好锡后，手斜向上轻提，并保持平稳，不得抖动，以防虚焊、不饱满。
4、5秒后基本凝固时，放入流水线流入下一道工序。
5、切脚机开始进行切脚操作，观察线路板是否有翘起或变形。
6、切脚高度为1-1.2mm，合格后流入自动波峰焊机7、操作设备使用完毕，关闭电源。
四、工艺要求1、助焊剂在线路板焊盘上要喷均匀。
2、上锡时线路板的铜板面刚好与锡面接触0.5mm即可，不得有锡尘粘附在线路板上。
3、不得时间过长、温度过高引起铜铂起泡现象，锡炉温度为255-265度（冬高夏低），上锡时间2-3秒。
4、焊点必须圆滑光亮，线路板必须全部焊盘上锡。
5、保证工作台面清洁，对设备定时进行记录。
五、注意事项1、焊接不良的线路必须重焊，二次重焊须在冷却后进行。
2、操作过程中，不要触碰锡炉，不要让水或油渍物掉入锡炉中，防止烫伤。
3、助焊剂、稀释剂均属易燃物品，储存和使用时应远离火源，发泡管应浸泡在助焊剂中，不能暴露在空气中。
4、若长期不使用，应回收助焊剂，密闭。
发泡管应浸在盛有助焊剂的密闭容器中。
5、焊接作业中应保证通风，防止空气污染，作业人员应穿好工作服，戴好口罩。
6、链爪清洁储液箱体应经常添加与定期更换，液面高度为槽高的1/2—2/3处，注意调整毛刷与链爪间隙。
插件排线作业指导书1 插件排线的基本原则1.1 元件插入顺序整个PCB板需手工插入元件的插入顺序的设计应根据元件的外形尺寸和形状等，按由矮到高、由小到大的顺序编排（注：少量插入时需要特殊处理的元件（需卡入、紧固与PCB的散热片等）可以安排在前道工序插入并进行相应处理。
）1.2 工序排列时的板面分配设计元件插入工艺时，工序排列时应根据插件线的方向对PCB板面进行区段划分，根据插入工序及元件的插入数分若干区段，依区段顺序插入。
1.3 插入流向元件插入流向应根据生产线插件线的运行方向进行设计，插入顺序应逆传输带的运行方向排列。
插件线是由左向右运行，元件则应由左向右，同时由上向下插入。
1.4 元件分配1.4.1按工序分配插入元件时，应遵循以下原则：4.1.1 符合1.1条规定的元件插入顺序、板面分配、插入流向；4.1.2 对于具有不易插入元件的工序，应通过减少所插入的点数维持生产节拍的均衡；4.1.3 在同一工序内应尽量多安排额定值相同并且形状也相同的元件；4.1.4 额定值不同但形状相同的元件尽可能不要排入同一工序，以防止差错；4.1.5 在同一工序内有极性元件的持有率应为30%左右，不得超过40%，以防止差错；4.1.6 在同一工序内有极性元件的应尽可能安排同轴同向的元器件，以防止插入时极性弄错；4.1.7 因与横轴方向相比，纵轴方向元件不易插入，故在同一工序内不应集中过多的纵轴方向的元件。
1.4.2 同一工序内有极性元方向及轴向不同状况的差错率比较：4.2.1 a同轴同向：4.2.2 b同轴异向：4.2.3 c异轴异向：结论：插入时极性差错率：a ＜b ＜c2 插入作业的编制2.1 插入作业工序分配首先熟悉所插入PCB板的设计状况、所需插入元件的种类、数量、规格、在PCB板的分布以及PCB 板作业时的传输方向等。
2.2 人员的配置要根据作业者对插入作业的经验和熟练程度配置作业人员，要以提高作业效率、尽可能避免质量事故发生为原则。
通用插件作业指导一、任务背景随着互联网的快速发展和技术的不断进步，网站和应用程序的开辟越来越普遍。
为了提高开辟效率和功能的可扩展性，通用插件成为了开辟人员的重要工具之一。
本次任务的目标是编写一份通用插件作业指导，匡助开辟人员理解和使用通用插件，提高开辟效率。
二、任务目标本次任务的目标是编写一份详细的通用插件作业指导，包括插件的功能介绍、安装和配置步骤、使用示例以及常见问题解答等内容。
通过这份指导，开辟人员可以快速上手使用通用插件，提高开辟效率。
三、功能介绍通用插件是一种可重复使用的代码模块，用于扩展网站和应用程序的功能。
它可以提供各种常用功能，如表单验证、图象轮播、下拉菜单等，同时也可以根据需求进行定制化开辟。
通过使用通用插件，开辟人员可以节省大量的时间和精力，同时提高代码的可维护性和可扩展性。
四、安装和配置步骤1. 下载插件：从插件官方网站或者开辟者提供的资源中下载插件的压缩文件。
2. 解压插件：将下载的压缩文件解压到本地开辟环境的插件目录中。
3. 引入插件：在网站或者应用程序的HTML文件中引入插件的CSS和JavaScript文件。
4. 配置插件：根据插件的文档，进行相应的配置，如设置插件的参数、样式等。
5. 测试插件：在浏览器中打开网站或者应用程序，检查插件是否正常工作。
五、使用示例以表单验证插件为例，介绍使用通用插件的步骤和示例代码。
1. 引入插件文件：```html<head><link rel="stylesheet" href="path/to/plugin.css"><script src="path/to/plugin.js"></script></head>```2. 配置插件：```javascript<script>$(document).ready(function() {$('form').validate({rules: {username: {required: true,minlength: 5},password: {required: true,minlength: 8},email: {required: true,email: true}},messages: {username: {required: "请输入用户名",minlength: "用户名长度不能少于5个字符" },password: {required: "请输入密码",minlength: "密码长度不能少于8个字符" },email: {required: "请输入邮箱",email: "请输入有效的邮箱地址"}}});});</script>```3. 使用插件：```html<form><label for="username">用户名：</label><input type="text" id="username" name="username"><br><label for="password">密码：</label><input type="password" id="password" name="password"><br> <label for="email">邮箱：</label><input type="text" id="email" name="email"><br><input type="submit" value="提交"></form>```六、常见问题解答1. 为什么插件没有生效？- 检查插件文件是否正确引入。
通用插件作业指导引言概述：通用插件是一种可以在不同软件或平台上使用的插件，能够提供额外的功能或增强现有功能。
在进行通用插件的作业时，需要遵循一定的步骤和注意事项，以确保插件能够正常运行并达到预期效果。
一、确定需求1.1 确定功能需求：在开始开发通用插件之前，首先要明确插件的功能需求，包括所需的功能、功能的实现方式以及功能的优先级。
1.2 确定目标用户：确定插件的目标用户群体，了解他们的需求和使用习惯，以便为他们提供更好的用户体验。
1.3 确定兼容性需求：考虑插件在不同软件或平台上的兼容性需求，确保插件能够在各种环境下正常运行。
二、设计插件2.1 制定设计方案：根据需求确定插件的设计方案，包括界面设计、功能模块设计以及数据交互设计。
2.2 编写代码：根据设计方案编写插件的代码，确保代码结构清晰、逻辑严谨。
2.3 进行测试：在完成代码编写后，进行插件的测试，包括功能测试、兼容性测试和性能测试，确保插件能够正常运行。
三、发布插件3.1 准备发布材料：在发布插件之前，准备好发布材料，包括插件的说明文档、安装指南以及版本更新记录。
3.2 选择发布平台：选择适合插件发布的平台，如应用商店、开源社区等，确保插件能够被更多用户发现和下载。
3.3 定期更新：定期更新插件，修复bug、增加新功能，提升插件的稳定性和用户体验。
四、推广插件4.1 制定推广计划：制定插件的推广计划，包括推广渠道、推广内容以及推广时间表。
4.2 利用社交媒体：通过社交媒体平台进行插件的推广，吸引更多用户关注和下载插件。
4.3 寻求合作机会：与其他软件开发者或平台合作，推广插件，扩大插件的影响力和用户群体。
五、维护插件5.1 及时更新：定期更新插件，修复bug、增加新功能，保持插件的竞争力和用户满意度。
5.2 处理用户反馈：及时处理用户的反馈和建议，改进插件的功能和性能，提升用户体验。
5.3 定期维护：定期维护插件，确保插件的稳定性和安全性，延长插件的使用寿命。
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==dip插件作业指导书篇一：DIP车间手工插件培训教材文件核准文件更改记录1. 目的使新员工尽快掌握手工插件工作。
2. 适用范围适用于DIP车间手工插件线的新员工。
3. 参考文件无 4. 工具和仪器无5. 术语和定义作业指导书:是由公司相关部门根据生产过程中总结的实际经验，并运用规范化的语言制定的一种公司内部的作业标准。
电容器：一种贮存电能的元件。
6. 部门职责6.1制造部协助培训和结果考核确认7. 流程图：无 8. 教材内容：8.1 作业指导书的使用8.1.1 实施作业指导书的目的作业指导书将使我们明白在生产过程中应该按照什么样的方法或步骤执行我们的工作任务，提高我们的工作质量，确保我们的产品质量，对我们整个生产体系起一个支撑的作用，也就是说作业指导书是我们工作中的指南针。
8.1.2 举例说明（举DIP车间的作业指导书实例）作为一个作业指导书首先应明确其目的，适用范围，版本类型（标准或试用），作业指导书当中用到的术语定义，其次是应讲述其详细的操作流程，这一流程将指导我们如何进行合理化的操作。
在开始上线之前，按照作业指导书将产品所需物料分到各个工位，各工位将根据作业指导书核对物料本体及物料标签是否一致。
在保证物料无误的情况下，查看本工位的注意事项及使用工具，作业员将根据提供的生产信息进行作业。
8.1.3作业指导书的分类试用文件：一般是在新品试做时临时发行的作业指导书，它确认制程工艺参数的可行性，是标准文件发行前的过渡文件。
标准文件：它是在试用文件通过的情况下，受控发行的，工艺参数已经确定，任何人员不可以随意更改。
8.2 元件的认识8.2.1 电容器说明电容器是一种能贮存电能的元件。
一般用“C”表示，电路图形表示如下固定电容器电解电容器可变电容器半可变电容器 8.2.2 电容器的分类从结构形式分：固定电容器（包括无极性固定电容器和有极性电解电容器）；半可变（微调）电容器和可变电容器从绝缘介质分：纸介电容器；油浸纸介电容器；金属化纸介电容器；云母电容器；陶瓷电容器；薄膜电容器；玻璃釉电容器；铝电解电容器和钽、铌电解电容等8.2.3 电容器的外形电解电容聚酯膜电容瓷片电容排容CBB电容阻容模块CBB电容聚丙烯电容8.2.4 电容器的极性8.2.4.1电容器中只有电解电容才有极性，脚长的一脚为正极，或者在外壳上有“－”符号的一脚为负极。
插件作业指导书插件作业指导书一、生产用具、原材料生产线、元件切脚整形机、镊子、电子元件、线路板、自熄管二、准备工作1、将需整形的元件整形。
2、了解新产品插件注意事项，对特殊材料对人员的职能培训。
3、投料前检查品保检验合格单，产品批号，了解物料的完整性及可靠性。
三、操作步骤1、按PCB 板标识图及样品整流器，把各元件插入PCB 板中，达到样品或要求的规定的成型高度。
四、工艺要求1、元件的整形、排列位置严格按文件规定要求，不能损伤元器件。
2、二极管、三极管、电解电容、电感是有方向性，必须按PCB 板上的方向进行插件。
3、无极性元件的在插件的过程中，必须保持一致性。
4、元器件不得有错插、漏插现象。
5、不同包装的三极管不得混用，发现异常元件及异常外型材料及时反馈组长，由技术部、品保部、物控部决定处理。
6、每天下班前清理工作台面，并及时把多余元器件上交组长处理。
7、完工后清理设备及岗位。
五、注意事项1、后工序员工或检验员发现漏插元器件不能擅自将元器件插入线路板，必须经组长鉴别。
2、每批次组长负责与技术部一起制作首板，以后批量制作严格按首板插件标准执行，每批制作前必须经过首检合格后方可批量投入生产。
3、杜绝元件插件不到位，漏插、插反，插错，碰脚流入下一道工序。
4、注意操作员工双手及操作工具、设备卫生，确保产品清洁。
@2@:浸焊、切脚、波峰焊作业指导书一、生产用具、原材料焊锡炉、排风机、空压机、夹子、刮刀、插好元器件的线路板、助焊剂、锡条、稀释剂、切脚机、斜口钳、波峰焊机。
二、准备工作1、按要求打开焊锡炉、波峰焊机的电源开关，将温度设定为255-265度（冬高夏低），加入适当锡条。
2、将助焊剂和稀释剂按工艺卡的比例要求调配好，并开起发泡机。
3、将切脚机的高度、宽度调节到相应位置，输送带的宽度及平整度与线路板相符，切脚高度为1-1.2mm ，将切脚机输送带和切刀电源开关置于ON 位置。
4、调整好上、下道流水线速度，打开排风设备。
