高速公路工程设施的信息化建设与管理随着科技的发展和信息化时代的到来，信息技术已经在各个领域中发挥了重要的作用，高速公路工程设施也不例外。
信息化建设与管理对于高速公路工程设施的规划、建设和维护具有重要意义。
本文将从信息化建设和管理两个方面来探讨高速公路工程设施的相关问题。
一、信息化建设高速公路工程设施的信息化建设，主要包括以下几个方面：1. 智能交通系统（ITS）：智能交通系统利用先进的信息技术和通信技术，对高速公路上的车辆、道路和交通设施进行监控和管理。
通过传感器、摄像头等设备，可以实时获得路况信息，提供给驾驶员或者交通运营管理者，使其能够更好地制定行车方案和决策。
此外，智能交通系统还可以通过电子收费系统、自动执法系统等功能，提高道路通行效率和管理水平。
2. 设施可视化：利用信息技术将高速公路工程设施进行数字化、虚拟化处理，使得管理者可以通过实时监控和远程操作来管理和维护设施。
比如，通过网络连接摄像头，可以实时观察道路上的情况，及时发现问题，进行处理。
而利用虚拟现实技术，可以对工程设施进行模拟，提前预测和应对潜在的安全隐患，确保运营安全。
3. 大数据分析：高速公路工程设施的建设和管理过程中产生了大量的数据信息，如车流量、事故发生情况、路面状况等。
通过大数据技术，可以将这些数据进行分析和挖掘，从中获取有用信息，优化规划和决策。
比如，分析车流量数据可以帮助交通管理部门合理调度交通流量，缓解拥堵状况；而分析事故数据可以提前识别潜在的危险区域，采取有效措施预防事故的发生。
二、信息化管理高速公路工程设施的信息化管理，主要包括以下几个方面：1. 设施维护管理：利用信息化技术对高速公路的设施进行维护管理，包括设备故障的监测、报修、维修等。
通过设备联网，可以实现设备故障的实时监测和报警，及时处理设备故障，保障设施的正常运行。
同时，还可以实现设备的远程维修和远程调试，提高设施维修的效率和准确性。
2. 安全管理：信息化管理可以为高速公路的安全管理提供更全面、细致的数据支持。
智慧高速大数据信息化系统平台建设方案一、项目背景随着交通运输行业的快速发展，高速公路的建设与交通管理日益重要。
为了实现高速公路的智能化管理和提高交通运输效率，智慧高速大数据信息化系统平台建设就显得尤为重要。
本文档旨在提出一种智慧高速大数据信息化系统平台建设方案，以实现高速公路的智慧化管理。
二、项目目标1.建立一个智能化的管理平台，实现对高速公路交通运输的实时监控和智能调度。
2.提高交通事故的预测和处置能力，减少交通拥堵和事故发生率。
3.为交通管理部门提供实时的交通信息，并进行可视化展示和分析。
4.优化高速公路通行能力，提高交通运输效率。
三、项目架构1. 数据采集层数据采集层负责采集高速公路的各类数据，包括交通流量、车速、车辆类型、气象数据等。
常用的数据采集方法包括：使用传感器和监控摄像头采集交通流量和车速数据；通过气象站采集气象数据；通过信号探测器采集交通信号灯的状态等。
2. 数据处理层数据处理层负责对采集到的数据进行清洗、整理和存储，以便后续的分析和应用。
数据清洗和整理的步骤包括：去除噪声数据、填充缺失数据、标准化数据格式等。
数据存储可以选择使用关系型数据库或者分布式文件系统等，以满足大数据处理的需求。
3. 数据分析层数据分析层负责对采集到的数据进行分析和挖掘，提取有价值的信息。
常用的数据分析方法包括：机器学习算法、数据挖掘算法、统计分析方法等。
数据分析的结果可以用于交通事故预测、交通调度、交通流量预测等应用。
4. 数据展示层数据展示层负责将数据分析的结果以可视化的方式展示出来，以便用户进行监控和决策。
常用的数据展示方式包括：地图可视化、折线图、柱状图、热力图等。
5. 应用层应用层负责根据数据分析的结果进行交通管理和调度。
应用层可以实现交通事故预测、交通拥堵预测、交通信号灯优化等功能。
四、项目实施方案1. 系统搭建根据项目需求，搭建一个高可用的系统平台，以保证数据采集和处理的稳定性和可靠性。
系统采用分布式架构，提高系统的稳定性和处理能力。
公路项目信息化管理实施方案一、背景与目标公路项目的信息化管理是指利用信息技术手段，对公路项目的规划设计、施工监管、质量控制、安全管理、资料归档等方面进行数字化、网络化、智能化的管理，以提高公路项目管理效率，加强监督控制，确保项目质量和安全，降低成本，并为后期运营与维护提供数据支撑。
本实施方案旨在全面推进公路项目的信息化管理，实现项目管理的高效化和规范化。
二、项目范围本实施方案适用于所有公路项目的信息化管理，包括但不限于项目计划管理、工程量计算与核算、进度管理、质量管理、安全管理、合同管理、档案管理等。
三、实施方案内容1. 项目计划管理1.1 利用信息化系统进行项目计划编制，实现资源调配与进度管理的统一协调。
1.2 制定项目任务清单和工作分解结构，明确责任和工期。
1.3 建立阶段性和全过程进度监控机制，及时发现和解决项目进度问题。
2. 工程量计算与核算2.1 引入BIM技术，实现工程量清单的自动生成和自动计算。
2.2 制定工程量计算规范和核算标准，确保准确性和一致性。
2.3 借助信息化系统，实现工程量核算的自动化和实时更新。
3. 进度管理3.1 制定项目进度计划和里程碑节点，明确各阶段目标。
3.2 利用信息化系统进行进度跟踪和监控，及时发现偏差并采取措施。
3.3 建立进度管理报表和进度分析系统，提供决策依据。
4. 质量管理4.1 建立质量管理体系，包括质量控制计划、质量验收标准、质量检查与评估等。
4.2 引入信息化系统，实现质量问题的登记、追踪和整改。
4.3 制定质量报告和质量分析系统，为质量决策提供数据支持。
5. 安全管理5.1 建立安全管理规章制度和安全操作规程，确保施工安全。
5.2 引入信息化系统，做好安全事故的记录和统计分析。
5.3 加强安全培训和意识教育，提高员工安全意识和责任感。
6. 合同管理6.1 制定合同管理流程和合同审批制度，规范合同管理行为。
6.2 建立信息化系统，实现合同文件的存档和查阅。

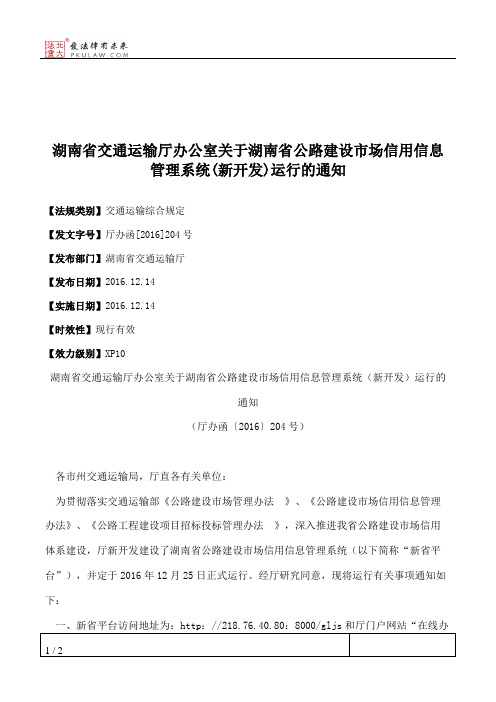

湖南省交通运输厅办公室关于湖南省公路建设市场信用信息
管理系统(新开发)运行的通知
【法规类别】交通运输综合规定
【发文字号】厅办函[2016]204号
【发布部门】湖南省交通运输厅
【发布日期】2016.12.14
【实施日期】2016.12.14
【时效性】现行有效
【效力级别】XP10
湖南省交通运输厅办公室关于湖南省公路建设市场信用信息管理系统（新开发）运行的
通知
（厅办函〔2016〕204号）
各市州交通运输局，厅直各有关单位：
为贯彻落实交通运输部《公路建设市场管理办法》、《公路建设市场信用信息管理办法》、《公路工程建设项目招标投标管理办法》，深入推进我省公路建设市场信用体系建设，厅新开发建设了湖南省公路建设市场信用信息管理系统（以下简称“新省平台”），并定于2016年12月25日正式运行。
经厅研究同意，现将运行有关事项通知如下：
一、新省平台访问地址为：http：//218.76.40.80：8000/gljs和厅门户网站“在线办
事”栏目，原。
湖南省交通运输厅关于发布《湖南省高速公路平安百年品质工程标准化建设指南（试行）》（综合篇）的
通知
文章属性
•【制定机关】湖南省交通运输厅
•【公布日期】2022.06.20
•【字号】湘交函〔2022〕283号
•【施行日期】2022.06.20
•【效力等级】地方规范性文件
•【时效性】现行有效
•【主题分类】公路
正文
湖南省交通运输厅关于发布《湖南省高速公路平安百年品质工程标准化建设指南（试行）》（综合篇）的通知
湘交函〔2022〕283号
各有关单位：
为全面指导和推进平安百年品质工程建设，切实提升我省高速公路建设管理水平，推动高速公路建设高质量发展，省厅研究制定了《湖南省高速公路平安百年品质工程标准化建设指南（试行）》（综合篇），现予以印发，请遵照执行。
各单位在实施过程中应注意总结经验，及时向省厅反馈意见建议。
湖南省交通运输厅
2022年6月20日。
一、前言随着交通和信息技术的不断发展，高速公路服务区的信息化建设已经成为一个重要的发展趋势。
信息化建设可以提高服务区的管理效率、提升服务质量，满足不同用户的需求。
为了指导各地的高速公路服务区信息化建设工程，我们编写了此指南，希望可以为各地的工程建设提供参考。
二、选址和规划1. 选址在选择高速公路服务区的选址时，需考虑周边是否有足够的交通流量、是否有足够的商业资源、是否有便捷的交通接驳等因素。
选址需要充分考虑到整体交通网络的规划和布局，保证服务区的便捷性和通达性。
2. 规划规划阶段需要考虑到服务区的整体布局、建筑风格、停车布局、商业分布等因素。
也要充分考虑到信息化建设需要的基础设施，如网络覆盖、通讯设施、数据中心等。
三、基础设施建设1. 网络建设在信息化建设中，网络建设是至关重要的一环。
服务区需要拥有稳定、快速的网络，以满足用户对于信息服务的需求。
同时还需要考虑到网络的安全性，防止信息泄露和网络攻击等问题。
2. 通讯设施为了满足用户对于通讯的需求，服务区需要提供完善的通讯设施，如通联方式亭、充电站、无线网络覆盖等。
这些设施是用户快速获取信息和通联外界的重要保障。
3. 数据中心数据中心是支持信息化建设的核心设施，需要具备高性能、高可靠性、高安全性等特点，以满足服务区信息系统的需求。
四、信息化服务1. 交通信息服务通过信息化系统，服务区可以向用户提供实时的交通信息，如路况、交通事故等，帮助用户合理规划行程，避开拥堵路段。
2. 商业信息服务服务区可以利用信息化系统提供商业信息服务，如周边商业推荐、优惠促销信息等，提升服务区商业的吸引力。
3. 便民服务信息化系统还可以提供便民服务，如公共设施的位置查询、应急救援服务等，提升用户体验和服务质量。
五、管理与运营1. 综合管理系统信息化系统可以帮助服务区实现综合的管理与运营，包括财务管理、人力资源管理、物流管理等，提高管理效率和透明度。
2. 安全监控系统服务区需要建立完善的安全监控系统，通过信息化技术实现对服务区的全方位监控，保障服务区及用户的安全。
高速公路通信网组网方案清晨，阳光洒在我的书桌上，我泡了杯清茶，打开电脑，开始构思这个高速公路通信网组网方案。
思绪如泉涌，我决定用意识流的方式来完成这篇方案。
一、项目背景随着我国经济的快速发展，高速公路建设取得了举世瞩目的成就。
高速公路已成为连接我国各大城市的重要纽带，为人们的出行提供了便捷。
然而，在高速公路运营过程中，通信问题一直是个棘手的问题。
为了提高高速公路通信质量，降低运营成本，我们提出了这个高速公路通信网组网方案。
二、目标与需求1.实现高速公路沿线通信信号的全覆盖，确保通信质量。
2.提高通信网的可靠性，降低故障率。
3.优化通信网络结构，降低运营成本。
4.为高速公路沿线用户提供多样化的通信服务。
三、方案设计1.网络架构（1）采用光纤通信作为主线，实现高速公路沿线通信信号的全覆盖。
（2）在高速公路沿线设置基站，采用无线通信技术，为用户提供无线接入服务。
（3）在沿线重要节点设置汇聚节点，实现有线与无线的无缝对接。
2.技术选型（1）光纤通信：采用单模光纤，传输速率达到10Gbps，满足高速公路通信需求。
（2）无线通信：采用4G/5G技术，提供高速无线接入服务。
（3）汇聚节点：采用高性能路由器，实现有线与无线的无缝对接。
3.设备配置（1）光纤通信设备：包括光纤收发器、光纤终端盒、光纤跳线等。
（2）无线通信设备：包括基站、天线、无线接入控制器等。
（3）汇聚节点设备：包括路由器、交换机、防火墙等。
四、实施方案1.前期准备（1）对高速公路沿线地形、地貌进行详细调查，了解通信需求。
（2）与相关部门沟通，获取相关政策支持。
（3）制定详细的施工方案，确保工程顺利进行。
2.施工阶段（1）按照设计方案，沿线布设光纤通信线路。
（2）在沿线重要节点设置基站，提供无线接入服务。
（3）在沿线汇聚节点配置路由器、交换机等设备，实现有线与无线的无缝对接。
3.调试与验收（1）完成施工后，对通信网络进行调试，确保通信质量。
（2）邀请专家对通信网络进行验收，确保满足设计要求。
全国高速公路信息通信系统联网工程总体建设方案中华人民共和国交通运输部二○一一年十二月目录1 总体方案 (1)1.1.网络架构 (1)1.2 路由选择及业务节点设置 (1)2.本期工程方案 (4)2.1 传输线路建设方案 (4)2.2 传输系统建设方案及局站设置 (9)2.3 时钟同步 (13)2.4 公务通信系统 (13)2.5 网络管理系统 (13)2.6 系统传输指标 (14)2.7 通路组织 (14)2.8 数据通信 (15)2.9 通信设备配置 (15)3 项目组织实施 (17)3.1工程实施方式与任务分工 (17)3.2 网络运维管理 (23)4 实施计划 (25)4.1 建设工期 (25)4.2 进度安排 (25)目前,全国高速公路信息通信系统联网工程建设条件已基本具备。
