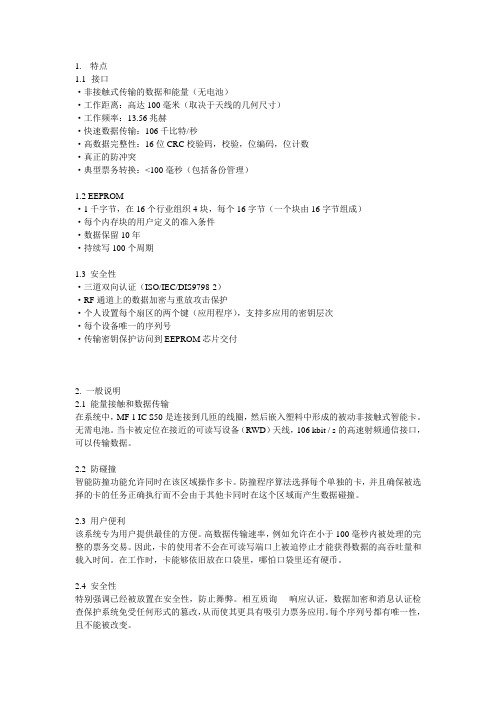

1.特点1.1接口·非接触式传输的数据和能量（无电池）·工作距离：高达100毫米（取决于天线的几何尺寸）·工作频率：13.56兆赫·快速数据传输：106千比特/秒·高数据完整性：16位CRC校验码，校验，位编码，位计数·真正的防冲突·典型票务转换：<100毫秒（包括备份管理）1.2 EEPROM·1千字节，在16个行业组织4块，每个16字节（一个块由16字节组成）·每个内存块的用户定义的准入条件·数据保留10年·持续写100个周期1.3安全性·三道双向认证（ISO/IEC/DIS9798-2）·RF通道上的数据加密与重放攻击保护·个人设置每个扇区的两个键（应用程序），支持多应用的密钥层次·每个设备唯一的序列号·传输密钥保护访问到EEPROM芯片交付2. 一般说明2.1 能量接触和数据传输在系统中，MF 1 IC S50是连接到几匝的线圈，然后嵌入塑料中形成的被动非接触式智能卡。
无需电池。
当卡被定位在接近的可读写设备（RWD）天线，106 kbit / s的高速射频通信接口，可以传输数据。
2.2 防碰撞智能防撞功能允许同时在该区域操作多卡。
防撞程序算法选择每个单独的卡，并且确保被选择的卡的任务正确执行而不会由于其他卡同时在这个区域而产生数据碰撞。
2.3 用户便利该系统专为用户提供最佳的方便。
高数据传输速率，例如允许在小于100毫秒内被处理的完整的票务交易。
因此，卡的使用者不会在可读写端口上被迫停止才能获得数据的高吞吐量和载入时间。
在工作时，卡能够依旧放在口袋里，哪怕口袋里还有硬币。
2.4 安全性特别强调已经被放置在安全性，防止舞弊。
相互质询- 响应认证，数据加密和消息认证检查保护系统免受任何形式的篡改，从而使其更具有吸引力票务应用。
每个序列号都有唯一性，且不能被改变。
Mifare初始值及其相关说明广州东远智能卡技术封装的MIFARE S50非接触式IC卡符合TYPE=A标准，容量为8K位，数据保留期为10年，可改写10万次，读无穷次。
MIFARE S50卡不带电源，自带天线，内含加密操纵逻辑电路和通信逻辑电路，卡与读写器之间的通信采纳国际通用的DES和RES保密交叉算法，具有极高的保密性能。
一、要紧指标容量为8K位EEPROM分为16个扇区，每一个扇区为4块，每块16个字节,以块为存取单位每一个扇区有独立的一组密码及访问操纵每张卡有唯一序列号，为32位具有防冲突机制，支持多卡操作无电源，自带天线，内含加密操纵逻辑和通信逻辑电路数据保留期为10年，可改写10万次，读无穷次工作温度：-20℃~50℃(温度为90%)工作频率：通信速度：106KBPS读写距离：10mm之内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每一个扇区由4块（块0、块一、块二、块3）组成，（咱们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如以下图所示：块0 数据块0扇区0 块1 数据块 1块2 数据块 2块3 密码A 存取控制密码B 控制块 3块0 数据块 4扇区1 块1 数据块 5块2 数据块 6块3 密码A 存取控制密码B 控制块7∶∶∶0 数据块60扇区15 1 数据块612 数据块623控制块 632、第0扇区的块0（即绝对地址0块），它用于寄存厂商朝码，已经固化，不可更改。
3、每一个扇区的块0、块一、块2为数据块，可用于存贮数据。
数据块可作两种应用：★ 用作一样的数据保留，能够进行读、写操作。
★ 用作数据值，能够进行初始化值、加值、减值、读值操作。
4、每一个扇区的块3为操纵块，包括了密码A 、存取操纵、密码B 。
具体结构如下：密码A （6字节） 存取操纵（4字节） 密码B （6字节）5、每一个扇区的密码和存取操纵都是独立的，能够依如实际需要设定各自的密码及存取操纵。
科技成就梦想 火眼科技S50非接触式IC卡性能简介（M1）一、 主要指标容量为8K位EEPROM分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位每个扇区有独立的一组密码及访问控制每张卡有唯一序列号，为32位具有防冲突机制，支持多卡操作无电源，自带天线，内含加密控制逻辑和通讯逻辑电路数据保存期为10年，可改写10万次，读无限次工作温度：-20℃~50℃(湿度为90%)工作频率：13.56MHZ通信速率：106 KBPS读写距离：10 cm以内（与读写器有关）二、 存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：块0 数据块0扇区0 块1 数据块 1块2 数据块 2块3 密码A 存取控制密码B 控制块 3块0 数据块 4扇区1 块1 数据块 5块2 数据块 6块3 密码A 存取控制密码B 控制块7∶∶∶0 数据块60扇区15 1 数据块612 数据块623 密码A 存取控制密码B控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。
3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。
数据块可作两种应用：★ 用作一般的数据保存，可以进行读、写操作。
★ 用作数据值，可以进行初始化值、加值、减值、读值操作。
4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。
具体结构如下：密码A（6字节）存取控制（4字节）密码B（6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。
存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0： C10 C20 C30块1： C11 C21 C31块2： C12 C22 C32块3： C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。
非接触式IC卡Mifare S50卡详细介绍一、何谓RFID与非接触式IC卡（Contactless Samrt Card）RFID (Radio Frequency Identification)常称为感应式电子晶片或近接卡、感应卡、非接触智能卡、非接触IC卡等等。
一套完整RFID系统由Reader 与Transponder两部分组成，其动作原理为由Re ader发射一特定频率之无线电波能量给Transponder，用以驱动Transponder 电路将内部之ID Code送出，此时Reader便接收此ID Code。
Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制COPY，安全性高、长寿命。
RFID的产品有电容式（Capacatine）、微波式（Microwave）、无线电频率RF(R adioFrequency)，因电容式在使用时须与CSC验票机几乎贴近才能感应，而微波式则须与CSC验票机直线对准，只有无线电频率式则无此限制，所以目前CSC 的主流卡片是飞利浦的MIFAER卡片，其材质采用无线电频率式；而以无线电频率不含电池之CSC，其动作原理是经由内部RF天线接收由读写器所发送出来之电波，感应出一微小电源电压来供应内部电路及读写器所需之电力，亦藉由此感应电压来读写、运算、储存卡片内记忆体资料或藉由读写器和外界接触，并进行卡片和读写器彼此间之资料之交换；其卡片特性概述如下：1、尺寸：信用卡尺寸86mm*54mm*0.76mm。
2、外型：坚固、防潮、不易弯曲变形。
3、电池：无内部电池。
4、读写距离：与读写单元间距离2-10CM内均可正确读写资料。
5、读写角度：与读写单元上方半球幅度内均可正确读写资料。
6、运输方式：无线电调频通信方式。
7、内部构造：固态电子装置（Solid-state Electric Device），有内藏记忆体、微处理器晶片两种形式。
S50非接触式IC卡性能简介（M1）一、主要指标●容量为8K位EEPROM●分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：数据块0数据块 1数据块 2控制块 3数据块 4数据块 5数据块 6控制块7数据块60数据块61数据块62控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。
3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。
数据块可作两种应用：★用作一般的数据保存，可以进行读、写操作。
★用作数据值，可以进行初始化值、加值、减值、读值操作。
4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。
具体结构如下：密码A（6字节）存取控制（4字节）密码B（6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。
存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0：C10 C20 C30块1：C11 C21 C31块2：C12 C22 C32块3：C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。
三个控制位在存取控制字节中的位置，以块0为例：对块0的控制：字节7字节8字节9( 注：C10_b表示C10取反)存取控制（4字节，其中字节9为备用字节）结构如下所示：字节6字节7字节8字节9( 注：_b表示取反)6、数据块（块0、块1、块2）的存取控制如下：（KeyA|B 表示密码A或密码B，Never表示任何条件下不能实现）例如：当块0的存取控制位C10 C20 C30=1 0 0时，验证密码A或密码B正确后可读；验证密码B正确后可写；不能进行加值、减值操作。
MiFare one卡介绍一卡通2007-12-03 14:58:06 阅读8 评论0 字号：大中小订阅一、Mifare one IC S50 主要指标●容量为8K位EEPROM● 分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）二、Mifare one IC S70 主要指标●容量为32K位EEPROM●分为40个扇区，其中32个扇区中每个扇区存储容量为64个字节，分为4块，每块16个字节；8个扇区中每个扇区存储容量为256个字节，分为16块，每块16个字节；以块为存取单位●每个扇区有独立的一组密码及访问控制●每张卡有唯一序列号，为32位●具有防冲突机制，支持多卡操作●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路●数据保存期为10年，可改写10万次，读无限次●工作温度：-20℃~50℃(湿度为90%)●工作频率：13.56MHZ●通信速率：106 KBPS●读写距离：10 cm以内（与读写器有关）三、M1射频卡与读写器的通讯见下图示：四、工作原理卡片的电气部分只由一个天线和ASIC组成。
天线：卡片的天线是只有几组绕线的线圈，很适于封装到IS0卡片中。
ASIC：卡片的ASIC由一个高速（106KB波特率）的RF接口，一个控制单元和一个8K位EEPROM组成。
工作原理：读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与讯写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。
科技成就梦想 火眼科技S50非接触式IC 卡性能简介（M1）一、 主要指标容量为8K 位EEPROM分为16个扇区，每个扇区为4块，每块16个字节,以块为存取单位 每个扇区有独立的一组密码及访问控制 每张卡有唯一序列号，为32位 具有防冲突机制，支持多卡操作无电源，自带天线，内含加密控制逻辑和通讯逻辑电路 数据保存期为10年，可改写10万次，读无限次 工作温度：-20℃~50℃(湿度为90%) 工作频率：13.56MHZ 通信速率：106 KBPS读写距离：10 cm 以内（与读写器有关）二、 存储结构1、M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，存贮结构如下图所示：块0 数据块 0 扇区0 块1数据块 1 块2数据块 2 块3 密码A 存取控制 密码B 控制块 3 块0 数据块 4 扇区1 块1 数据块 5 块2数据块 6 块3 密码A 存取控制 密码B 控制块 7∶ ∶ ∶0 数据块 60 扇区15 1数据块 61 2数据块 623密码A 存取控制 密码B控制块632、第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改。
3、每个扇区的块0、块1、块2为数据块，可用于存贮数据。
Edited by Foxit ReaderCopyright(C) by Foxit Software Company,2005-2008For Evaluation Only.数据块可作两种应用：★ 用作一般的数据保存，可以进行读、写操作。
★ 用作数据值，可以进行初始化值、加值、减值、读值操作。
4、每个扇区的块3为控制块，包括了密码A、存取控制、密码B。
具体结构如下：密码A（6字节）存取控制（4字节）密码B（6字节）5、每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制。
存取控制为4个字节，共32位，扇区中的每个块（包括数据块和控制块）的存取条件是由密码和存取控制共同决定的，在存取控制中每个块都有相应的三个控制位,定义如下：块0： C10 C20 C30块1： C11 C21 C31块2： C12 C22 C32块3： C13 C23 C33三个控制位以正和反两种形式存在于存取控制字节中，决定了该块的访问权限（如进行减值操作必须验证KEY A，进行加值操作必须验证KEY B，等等）。
非接触式IC卡Mifare S50卡详细介绍一、何谓RFID与非接触式IC卡RFID (Radio Frequency Identification)常称为感应式电子晶片或近接卡、感应卡、非接触智能卡、非接触IC卡等等。
一套完整RFID系统由Reader 与Transponder两部分组成，其动作原理为由Re ader发射一特定频率之无线电波能量给Transponder，用以驱动Transponder 电路将内部之ID Code送出，此时Reader便接收此ID Code。
Transponder的特殊在于免用电池、免接触、免刷卡故不怕脏污，且晶片密码为世界唯一无法复制COPY，安全性高、长寿命。
RFID的产品有电容式（Capacatine）、微波式（Microwave）、无线电频率RF(R adioFrequency)，因电容式在使用时须与CSC验票机几乎贴近才能感应，而微波式则须与CSC验票机直线对准，只有无线电频率式则无此限制，所以目前CSC 的主流卡片是飞利浦的MIFAER卡片，其材质采用无线电频率式；而以无线电频率不含电池之CSC，其动作原理是经由内部RF天线接收由读写器所发送出来之电波，感应出一微小电源电压来供应内部电路及读写器所需之电力，亦藉由此感应电压来读写、运算、储存卡片内记忆体资料或藉由读写器和外界接触，并进行卡片和读写器彼此间之资料之交换；其卡片特性概述如下：1、尺寸：信用卡尺寸86mm*54mm*0.76mm。
2、外型：坚固、防潮、不易弯曲变形。
3、电池：无内部电池。
4、读写距离：与读写单元间距离2-10CM内均可正确读写资料。
5、读写角度：与读写单元上方半球幅度内均可正确读写资料。
6、运输方式：无线电调频通信方式。
7、内部构造：固态电子装置（Solid-state Electric Device），有内藏记忆体、微处理器晶片两种形式。
8、记忆体：半导体记忆体至少1K bytes以上容量。
9、资料传输天线：卡片内藏RF感应线圈。
10、内部构造：固态电晶体装置，无可动元件。
11、卡片寿命：重复写入寿命至少10年或者10万次以上。
12、处理速度：卡片与读写单元间通信转输速度100Kbps以上，读写验证处理时间少于300ms。
13、安全特性：具高度安全性不易伪造及变造。
14、技术验证：通过 ISO / IEC - 10373国际验证标准卡片测试方法之各项检验。
二、CSC位定义表CSC具备有大容量之记忆体，可依实际应用场所（公车、地铁、停车场等）之特性加以规划，每一应用场所有一独立之记忆空间（Sector），在每个记忆空间内可分数个资料储存区（Block），每个储存区可再分多组密码区及存取条件。
以地铁系统为例，其资料储存区内记载发卡日期、票种、进站站名代码、出站站名代码余额等资料。
密码区为储存密码，此密码之读写过程经编、乱码及多次完整之确认处理。
记忆区之存取条件区记载进出资料储存区之条件，要读写资料储存区之内容必须依存取条件之规定；例如某些资料可读取但不能写入，某些资料则可读取亦可写入。
CSC位定义表空间用途储存区储存区0 记载卡片共同资料Block0 卡号序号（注）1Block1 资料储存区（注）2Block2 资料储存区Block3 密码 & 存取条件（注）31 发卡资料、消费扣款与加值之资讯登录Block0 资料储存区Block1 资料储存区2 Block2 资料储存区3 Block3 密码—存取条件4 . . . .15 交通付费区（公车、捷运、台铁、台汽、高速公路、停车等）、其他消费资料区（电话、购物、保健等）Block0 资料储存区Block1 资料储存区Block2 资料储存区Block3 密码—存取条件（注）1：制造商在生产每张卡片时，会将每一序号写入。
（注）2：验票及充值机欲读写资料储存区之资料时，须先核对密码，密码确认无误后再依据该资料储存区之存取条件来决定资料是否读取或写入。
（注）3：密码组中有一组密码是不容许验票机读取，而欲更改其它密码组及存取条件则须输入此组密码，存取条件中则明定每个Block之存写条件。
MIFARE原厂对一卡通应用的规划不只16种用途Bit8 Bit7 Bit5 (8Bit) Function cluster code (8 bit) application c ode bit 0Function clusterCluster code (hex) Function Cluster code(hex)Function00 Cardadministration80 Administration01-07 Miscellaneousapplications81-87 r.f.u08 Airline 88 Electronic purse 09-0F r.f.u 89-8F r.f.u10 Railway 90 Television11-17 r.f.u 91-97 r.f.u18 City traffic 98 Telphone19-1F r.f.u 99-9F r.f.u20 Bus services A0 Health services 21-27 r.f.u A1-7 r.f.u28 Taxi A8 Warehouse29-2F r.f.u A9-AF r.f.u30 Road toll B0 Electronic trade 31-37 r.f.u B1-B7 r.f.u38 Company services B8 Banking39-3F r.f.u B9-BF r.f.u40 City cardservices C0 Entertainment &sports41-47 r.f.u C1-C7 r.f.u48 Access control &securityC8 Car panking 49-4F r.f.u C9-CF r.f.u50 Ski ticketing D0 Fuel gasoline 51-57 r.f.u D1-D7 r.f.u58 AcademicservicesD8 Info services 59-5F r.f.u D9-DF r.f.u60 Food E0 Press61-67 r.f.u E1-E7 r.f.u68 Non food trade E8 Computer 69-6F r.f.u E9-EF r.f.u70 Hotel F0 Mail71-77 r.f.u F1-F7 r.f.u78 Car rental F8-FF Miscellaneousapplications 79-7F r.f.u # r.f.u Reservde forfuture三、接触式与非接触式IC卡之比较项目接触式IC卡非接触式IC卡Memory容量大多种选择安全性高高Chip来源广广本土化能力已可已量产成本贵非常贵一卡多用无用途非常广泛Access速度较慢快速0.1秒使用寿命长10年在IC卡分接触式与非接触式两种：接触式IC卡上是利用读卡机的读卡头接触晶片上的接触点读出卡片上的资料，目前公车所使用的接触式储值卡因为持卡者读卡动作容易出错，常耽误下位乘客的上下车而不获好评。
而非接触式IC卡则是利用无线电波将储存内建记忆中的资料读出或写入新资料。
非接触式IC具有下列各项优点，包括：成本上并不比接触式IC卡来得高。
非接触式IC卡在进行资料的读出与写入时，并不需与设备直接接触，不易使卡片污损、不良磨擦而造成损坏故障，降低了须频繁换卡所需的成本。
卡片的表面广告印刷不会受到晶片所在位置的影响。
不受到使用卡片时正反方向的限制；更方便使用在快速读出与写入的情况下，因此相当受到各国政府与企业重视，像韩国、中国大陆、香港等国政府，就把非接触式IC卡指定用于大众运输系统、过桥纲、路费和风景点收费系统，日本电信电话（NTT）也敲定今年起全面更换公用电话机收费系统为非接触式IC 卡。
由于有此接触式IC卡更多的优点，在未来卡片应用市场发展性上，是非常乐观的。
目前非接触式IC止的领导品牌是Philips的MIFARE系列产品，该项技术已授权给Siemens等3-4家，如能藉由半导体制程的提升和大量使用，售价降价空间很大。
非接触式IC卡大多补应用在交通工具储值卡或大型民营机构内部使用的储值卡停车及门禁考勤管理和大型会议报到卡。
四、有关MIFARE非接触式IC卡有关MIFARE非接触式IC卡外观和常见的信用卡相似，有关卡片的长度、宽度、厚度合乎ISO 10536规格。
MIFARE非接触式IC卡专用读写机的读写资料距离从2-10公分。
五、MIFARE非接触式IC卡的标准1、长宽厚合乎国际信用卡规格ISO10536标准。
2、记忆体1024 bytes，分16轨，可针对需求规划各轨用途，达到一卡多工的目的。
3、卡片寿命十年或重写十万次。
单位使用成本较其他接触式卡片低廉。
4、读取距离依需求可分2.5 CM、10 CM两种规格。
5、每张卡片内设单一序号，无法仿冒。
6、作业环境：-20 ~ 507、电源供应方式：无须电池，采无线电波供应式（passivetype）。
8、资料传输速度：106k bit/sec。
9、内建频率13.56MHZ无线电讯天线。
10、内建记忆晶片（E2 EEPROM）六、MIFARE非接触式IC卡的特性1、免接触、无磨擦，机件故障率较小，维修成本最低。
2、读写器采封闭式，不怕人为破坏。
功能不受外在环境因素影响。
3、完成一笔资料验证、运算、及完成资料仅需0.1秒。
可节省时间提高生产效率。
4、每笔成交都透过三组28位元变动性乱码做资料传输，不于拦截安全无虑。
5、卡片为ISO标准可外加IC晶片或磁带，原有IC卡、磁卡系统可外接非接触式读写器，可局部升级降低升级成本。
七、MIFARE非接触式IC卡的硬件规格1、尺寸：85.6(1) 54.0(d) 0.76(w) (ISO 10536)2、封装材质PVC ; Polyester。
3、不须电源：无线电源和资料传输。
4、晶片规格：高速CMOS FFPROM晶片。
5、卡片零件：非封装晶片和简单天线。
八、MIFARE非接触式IC卡的记忆体配置与加密功能1、免电池的8bit EEPROM记忆体。
2、设定过的16轨支援多种应用需求。
3、每一磁轨分四个记忆区段。
4、每一记忆区段有16bit。
5、每一轨都有专属密码位址供系统设计者加安徽。
6、记忆地区使用者可弹性写入可定义多样条件的行加密措施。
7、运算能力：可作加值和减值运算。
8、资料可以储存10年。
九、MIFARE非接触式IC卡的安全性保密防护1、每张卡片有独一无二的原始序号。
2、电磁波传送电源和资料，以三步骤异频收发技术规格（ISO/IEC DIS9789-2）对数据进行重新经对解读唯一原始单一序号和外加密码并进行验证，达到防止非法入侵、非法读取的目的。
