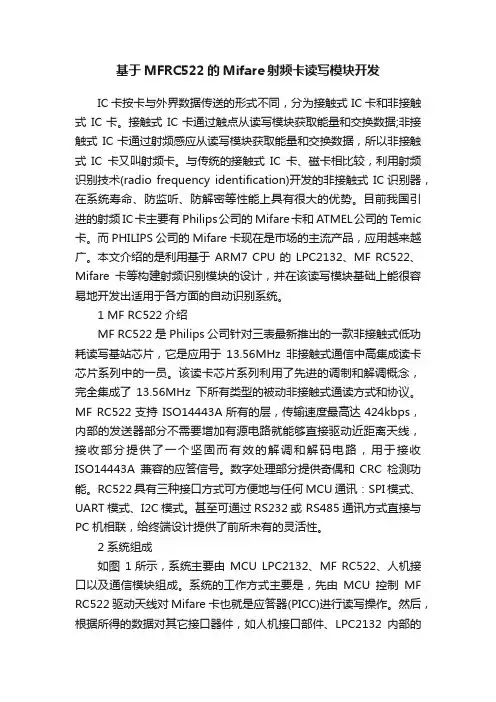

基于MFRC522的Mifare射频卡读写模块开发IC卡按卡与外界数据传送的形式不同，分为接触式 IC卡和非接触式IC卡。
接触式IC卡通过触点从读写模块获取能量和交换数据;非接触式IC卡通过射频感应从读写模块获取能量和交换数据，所以非接触式IC卡又叫射频卡。
与传统的接触式IC卡、磁卡相比较，利用射频识别技术(radio frequency identification)开发的非接触式IC识别器，在系统寿命、防监听、防解密等性能上具有很大的优势。
目前我国引进的射频 IC卡主要有 Philips公司的 Mifare卡和 ATMEL公司的 Temic 卡。
而PHILIPS公司的 Mifare卡现在是市场的主流产品，应用越来越广。
本文介绍的是利用基于 ARM7 CPU 的 LPC2132、MF RC522、Mifare卡等构建射频识别模块的设计，并在该读写模块基础上能很容易地开发出适用于各方面的自动识别系统。
1 MF RC522介绍MF RC522是 Philips公司针对三表最新推出的一款非接触式低功耗读写基站芯片，它是应用于13.56MHz非接触式通信中高集成读卡芯片系列中的一员。
该读卡芯片系列利用了先进的调制和解调概念，完全集成了13.56MHz下所有类型的被动非接触式通读方式和协议。
MF RC522支持ISO14443A所有的层，传输速度最高达424kbps，内部的发送器部分不需要增加有源电路就能够直接驱动近距离天线，接收部分提供了一个坚固而有效的解调和解码电路，用于接收ISO14443A兼容的应答信号。
数字处理部分提供奇偶和CRC检测功能。
RC522具有三种接口方式可方便地与任何 MCU通讯：SPI模式、UART模式、I2C模式。
甚至可通过RS232或 RS485通讯方式直接与PC机相联，给终端设计提供了前所未有的灵活性。
2 系统组成如图1所示，系统主要由MCU LPC2132、MF RC522、人机接口以及通信模块组成。

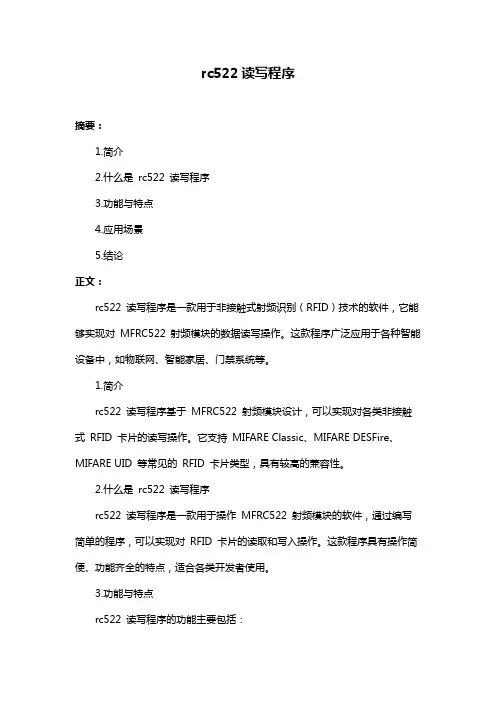

rc522读写程序摘要：1.简介2.什么是rc522 读写程序3.功能与特点4.应用场景5.结论正文：rc522 读写程序是一款用于非接触式射频识别（RFID）技术的软件，它能够实现对MFRC522 射频模块的数据读写操作。
这款程序广泛应用于各种智能设备中，如物联网、智能家居、门禁系统等。
1.简介rc522 读写程序基于MFRC522 射频模块设计，可以实现对各类非接触式RFID 卡片的读写操作。
它支持MIFARE Classic、MIFARE DESFire、MIFARE UID 等常见的RFID 卡片类型，具有较高的兼容性。
2.什么是rc522 读写程序rc522 读写程序是一款用于操作MFRC522 射频模块的软件，通过编写简单的程序，可以实现对RFID 卡片的读取和写入操作。
这款程序具有操作简便、功能齐全的特点，适合各类开发者使用。
3.功能与特点rc522 读写程序的功能主要包括：- 读取RFID 卡片中的数据- 向RFID 卡片写入数据- 支持MIFARE Classic、MIFARE DESFire、MIFARE UID 等卡片类型- 支持SPI 和UART 接口- 提供详细的API 文档和示例代码这款程序的特点有：- 兼容性强，支持多种RFID 卡片类型- 操作简便，易于上手- 功能齐全，满足各类应用场景的需求4.应用场景rc522 读写程序广泛应用于以下场景：- 物联网设备的数据采集和控制- 智能家居系统的设备联动- 门禁系统中的卡片识别和权限控制- 智能标签的读写操作5.结论rc522 读写程序是一款实用的RFID 读写工具，通过简单的编程，可以实现对各类RFID 卡片的读写操作。

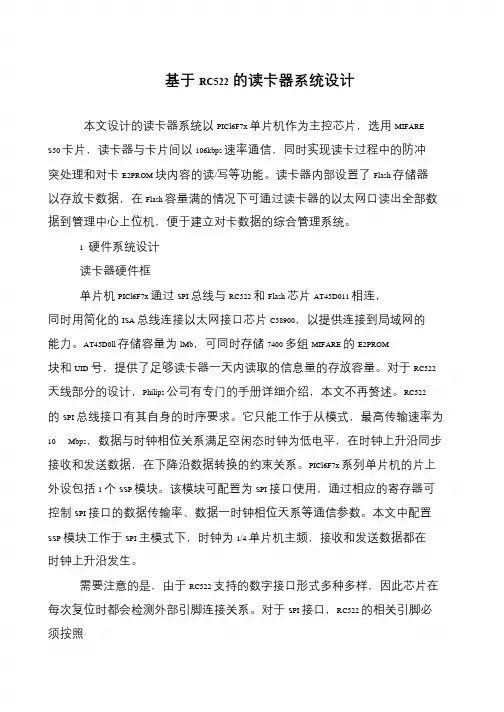

基于RC522的读卡器系统设计本文设计的读卡器系统以PICl6F7x 单片机作为主控芯片，选用MIFARE S50 卡片，读卡器与卡片间以106kbps 速率通信，同时实现读卡过程中的防冲突处理和对卡E2PROM 块内容的读/写等功能。
读卡器内部设置了Flash 存储器以存放卡数据，在Flash 容量满的情况下可通过读卡器的以太网口读出全部数据到管理中心上位机，便于建立对卡数据的综合管理系统。
1 硬件系统设计读卡器硬件框单片机PICl6F7x 通过SPI 总线与RC522 和Flash 芯片AT45D011 相连，同时用简化的ISA 总线连接以太网接口芯片C58900，以提供连接到局域网的能力。
AT45D0ll 存储容量为lMb，可同时存储7400 多组MIFARE 的E2PROM 块和UID 号，提供了足够读卡器一天内读取的信息量的存放容量。
对于RC522 天线部分的设计，Philips 公司有专门的手册详细介绍，本文不再赘述。
RC522 的SPI 总线接口有其自身的时序要求。
它只能工作于从模式，最高传输速率为10 Mbps，数据与时钟相位关系满足空闲态时钟为低电平，在时钟上升沿同步接收和发送数据，在下降沿数据转换的约束关系。
PICl6F7x 系列单片机的片上外设包括1 个SSP 模块。
该模块可配置为SPI 接口使用，通过相应的寄存器可控制SPI 接口的数据传输率、数据一时钟相位天系等通信参数。
本文中配置SSP 模块工作于SPI 主模式下，时钟为1/4 单片机主频，接收和发送数据都在时钟上升沿发生。
需要注意的是，由于RC522 支持的数字接口形式多种多样，因此芯片在每次复位时都会检测外部引脚连接关系。
对于SPI 接口，RC522 的相关引脚必须按照。

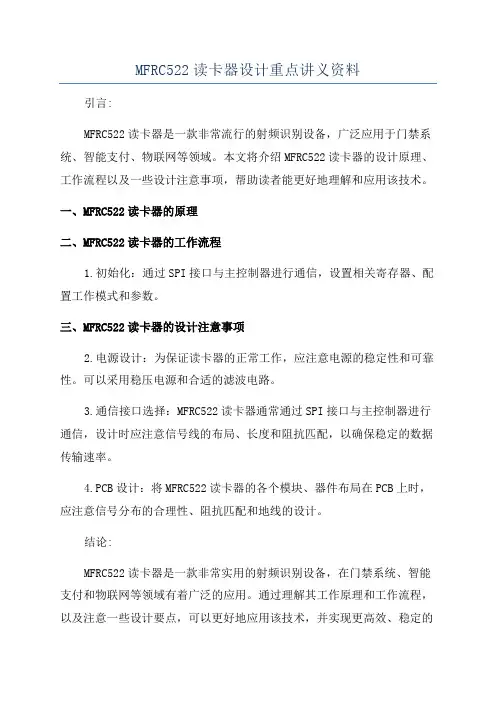

MFRC522读卡器设计重点讲义资料
引言:
MFRC522读卡器是一款非常流行的射频识别设备，广泛应用于门禁系统、智能支付、物联网等领域。
本文将介绍MFRC522读卡器的设计原理、工作流程以及一些设计注意事项，帮助读者能更好地理解和应用该技术。
一、MFRC522读卡器的原理
二、MFRC522读卡器的工作流程
1.初始化：通过SPI接口与主控制器进行通信，设置相关寄存器、配置工作模式和参数。
三、MFRC522读卡器的设计注意事项
2.电源设计：为保证读卡器的正常工作，应注意电源的稳定性和可靠性。
可以采用稳压电源和合适的滤波电路。
3.通信接口选择：MFRC522读卡器通常通过SPI接口与主控制器进行通信，设计时应注意信号线的布局、长度和阻抗匹配，以确保稳定的数据传输速率。
4.PCB设计：将MFRC522读卡器的各个模块、器件布局在PCB上时，应注意信号分布的合理性、阻抗匹配和地线的设计。
结论:
MFRC522读卡器是一款非常实用的射频识别设备，在门禁系统、智能支付和物联网等领域有着广泛的应用。
通过理解其工作原理和工作流程，以及注意一些设计要点，可以更好地应用该技术，并实现更高效、稳定的
系统设计。
希望本文所提供的讲义资料能帮助读者更好地学习和应用MFRC522读卡器技术。

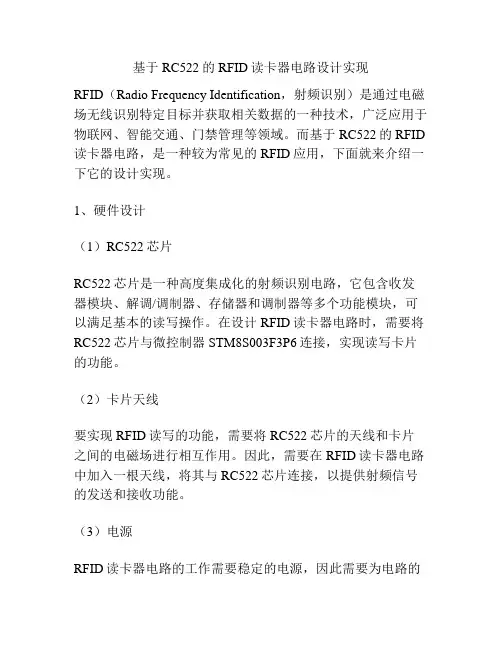

基于RC522的RFID读卡器电路设计实现RFID（Radio Frequency Identification，射频识别）是通过电磁场无线识别特定目标并获取相关数据的一种技术，广泛应用于物联网、智能交通、门禁管理等领域。
而基于RC522的RFID 读卡器电路，是一种较为常见的RFID应用，下面就来介绍一下它的设计实现。
1、硬件设计（1）RC522芯片RC522芯片是一种高度集成化的射频识别电路，它包含收发器模块、解调/调制器、存储器和调制器等多个功能模块，可以满足基本的读写操作。
在设计RFID读卡器电路时，需要将RC522芯片与微控制器STM8S003F3P6连接，实现读写卡片的功能。
（2）卡片天线要实现RFID读写的功能，需要将RC522芯片的天线和卡片之间的电磁场进行相互作用。
因此，需要在RFID读卡器电路中加入一根天线，将其与RC522芯片连接，以提供射频信号的发送和接收功能。
（3）电源RFID读卡器电路的工作需要稳定的电源，因此需要为电路的各个部分提供合适的电压，以保证其正常运行。
此外，还需要考虑电路的电流大小，以保证电路的安全稳定运行。
2、软件设计（1）引脚配置在软件设计中，需要对微控制器的引脚进行配置。
具体来说，需要将控制芯片的时钟引脚和数据总线引脚与RC522芯片连接，以实现控制和通信的功能。
（2）操作流程RFID读卡器电路的操作流程分为两个主要环节，即初始化和读卡。
在初始化环节中，需要将RC522芯片的各个寄存器进行初始化，并设置好卡片天线的参数。
而在读卡环节中，则需要使用RC522芯片提供的API函数进行卡片的寻卡、选择、认证和读取等操作。
（3）数据传输在RFID读写过程中，需要使用SPI总线进行数据的传输。
因此，需要在软件设计中对SPI接口进行配置，以实现数据的快速传输。
3、其他注意事项在实际的RFID读卡器电路设计中，还需要对防冲击和磁场等外界干扰因素进行考虑，以保证电路的稳定性和可靠性。
基于RC522的非接触式IC卡读卡器设计一、引言非接触式IC卡技术是一种新兴的智能卡技术，其具有快速、方便、安全等特点，在许多领域得到了广泛应用。
本文基于RC522模块，设计了一种非接触式IC卡读卡器，能够实现IC卡的读取、验证和数据传输功能。
二、硬件设计1.RC522模块RC522模块是一种非接触式IC卡读卡器模块，内置了射频信号的硬件电路和通信协议。
通过与主控芯片的串口通信，可以实现与IC卡的交互操作。
2. Arduino UNO控制器Arduino UNO控制器是一种开源的硬件平台，具有易学易用、开发快速等特点。
通过编写Arduino语言的程序，可以控制各种外设的工作。
3.电源电路为了保证系统的正常工作，需要提供稳定的电源电压和电流。
可以通过将主控芯片的VCC引脚连接到稳定电源上，来实现电源电路的设计。
三、软件设计1.初始化RC522模块首先，需要在Arduino程序中引入MFRC522库并初始化RC522模块。
初始化包括设置模块的SPI引脚和读取器模式等参数。
2.读取UID通过调用MFRC522库中的函数，可以实现读取IC卡的UID（唯一标识符）。
UID可以用于后续的卡片验证和数据传输。
3.卡片验证IC卡的验证过程包括选择卡片、验证密码等步骤。
在Arduino程序中，可以通过调用MFRC522库中的函数来实现。
4.数据传输一旦IC卡验证成功，就可以实现数据的传输。
可以通过读取或写入IC卡的扇区、块来实现对数据的读取或修改。
四、程序流程1.初始化RC522模块和串口通信2.循环读取IC卡3.读取IC卡的UID4.验证IC卡密码5.读取或写入IC卡的数据6.返回步骤2，继续读取下一张IC卡五、总结通过RC522模块与Arduino控制器的组合，可以实现非接触式IC卡的读取、验证和数据传输功能。
本设计具有简单、易实现的特点，可以作为非接触式IC卡读卡器在实际应用中的参考。
以上就是基于RC522的非接触式IC卡读卡器的设计思路和程序介绍，对于感兴趣的人员来说是一个很好的学习和实践项目，可以通过进一步的研究和开发，改进和完善这个设计。

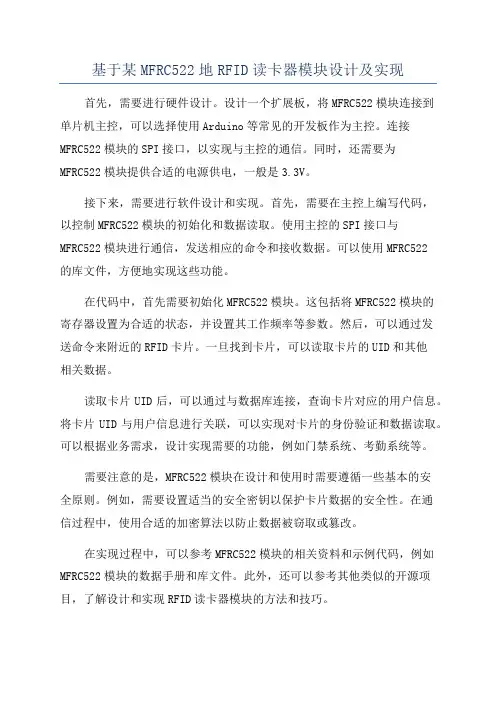

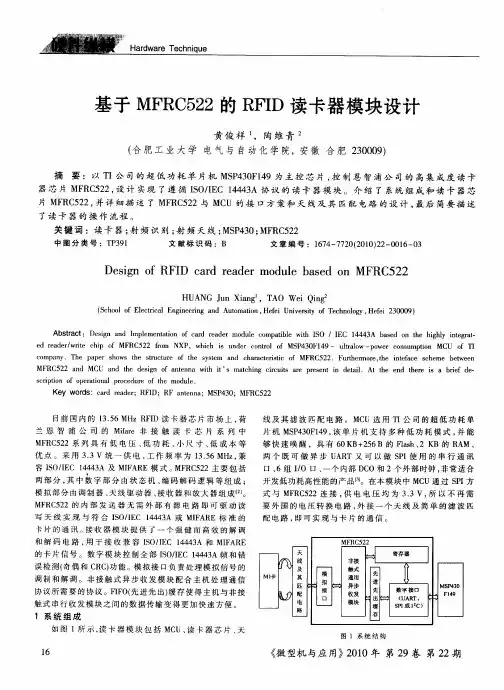

基于某MFRC522地RFID读卡器模块设计及实现首先，需要进行硬件设计。
设计一个扩展板，将MFRC522模块连接到单片机主控，可以选择使用Arduino等常见的开发板作为主控。
连接MFRC522模块的SPI接口，以实现与主控的通信。
同时，还需要为MFRC522模块提供合适的电源供电，一般是3.3V。
接下来，需要进行软件设计和实现。
首先，需要在主控上编写代码，以控制MFRC522模块的初始化和数据读取。
使用主控的SPI接口与MFRC522模块进行通信，发送相应的命令和接收数据。
可以使用MFRC522的库文件，方便地实现这些功能。
在代码中，首先需要初始化MFRC522模块。
这包括将MFRC522模块的寄存器设置为合适的状态，并设置其工作频率等参数。
然后，可以通过发送命令来附近的RFID卡片。
一旦找到卡片，可以读取卡片的UID和其他相关数据。
读取卡片UID后，可以通过与数据库连接，查询卡片对应的用户信息。
将卡片UID与用户信息进行关联，可以实现对卡片的身份验证和数据读取。
可以根据业务需求，设计实现需要的功能，例如门禁系统、考勤系统等。
需要注意的是，MFRC522模块在设计和使用时需要遵循一些基本的安全原则。
例如，需要设置适当的安全密钥以保护卡片数据的安全性。
在通信过程中，使用合适的加密算法以防止数据被窃取或篡改。
在实现过程中，可以参考MFRC522模块的相关资料和示例代码，例如MFRC522模块的数据手册和库文件。
此外，还可以参考其他类似的开源项目，了解设计和实现RFID读卡器模块的方法和技巧。
总结起来，基于MFRC522的RFID读卡器模块的设计和实现需要进行硬件和软件两方面的工作。
在硬件方面，需要设计一个扩展板来连接MFRC522模块和主控。
在软件方面，需要在主控上编写代码来控制MFRC522模块的初始化和数据读取。
通过合理的设计和实现，可以实现对RFID卡片的识别和数据读取功能，满足不同应用场景的需求。

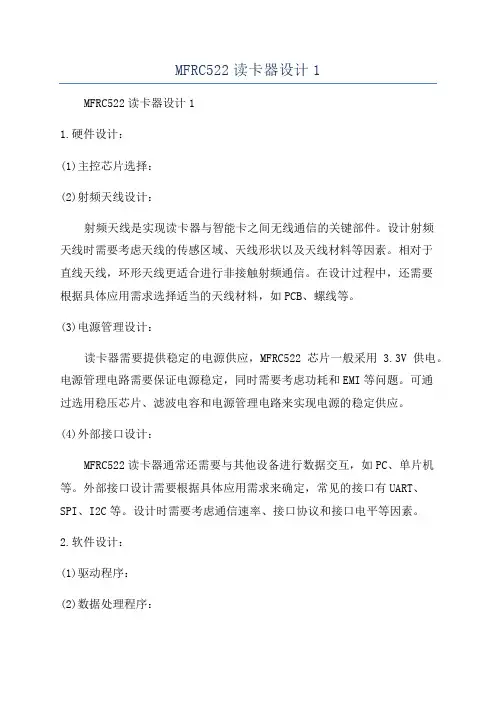

MFRC522读卡器设计1MFRC522读卡器设计11.硬件设计：(1)主控芯片选择：(2)射频天线设计：射频天线是实现读卡器与智能卡之间无线通信的关键部件。
设计射频天线时需要考虑天线的传感区域、天线形状以及天线材料等因素。
相对于直线天线，环形天线更适合进行非接触射频通信。
在设计过程中，还需要根据具体应用需求选择适当的天线材料，如PCB、螺线等。
(3)电源管理设计：读卡器需要提供稳定的电源供应，MFRC522芯片一般采用 3.3V供电。
电源管理电路需要保证电源稳定，同时需要考虑功耗和EMI等问题。
可通过选用稳压芯片、滤波电容和电源管理电路来实现电源的稳定供应。
(4)外部接口设计：MFRC522读卡器通常还需要与其他设备进行数据交互，如PC、单片机等。
外部接口设计需要根据具体应用需求来确定，常见的接口有UART、SPI、I2C等。
设计时需要考虑通信速率、接口协议和接口电平等因素。
2.软件设计：(1)驱动程序：(2)数据处理程序：数据处理程序负责对读取到的卡片数据进行处理和解析，获取卡片的相关信息。
例如，对于IC卡，可以通过数据处理程序来解析卡片的UID、芯片类型和存储数据等。
(3)用户界面：读卡器还需要提供用户操作界面，以便用户进行相应的操作。
用户界面可以通过开发相应的应用程序来实现，如PC端程序或移动端APP等。
(4)安全性设计：考虑到读卡器使用场景的安全性要求，可以在设计中加入相应的安全措施。
例如，可以使用加密算法对通信数据进行加密保护，防止数据被恶意篡改或窃取。
以上是MFRC522读卡器的设计要点，包括硬件设计和软件设计两个方面。
硬件设计需要注意主控芯片的选择、射频天线的设计、电源管理和外部接口的设计。
软件设计包括驱动程序的编写、数据处理程序的设计、用户界面的开发和安全性设计等。
通过合理的设计，可以实现MFRC522读卡器的功能需求，并且满足应用的实际要求。

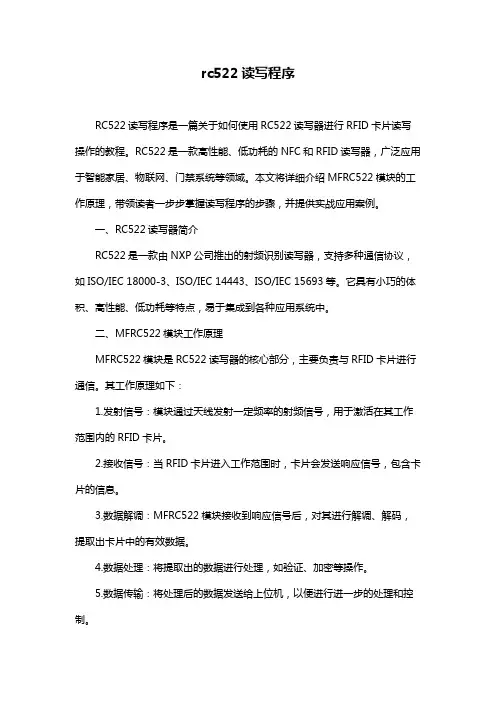

rc522读写程序RC522读写程序是一篇关于如何使用RC522读写器进行RFID卡片读写操作的教程。
RC522是一款高性能、低功耗的NFC和RFID读写器，广泛应用于智能家居、物联网、门禁系统等领域。
本文将详细介绍MFRC522模块的工作原理，带领读者一步步掌握读写程序的步骤，并提供实战应用案例。
一、RC522读写器简介RC522是一款由NXP公司推出的射频识别读写器，支持多种通信协议，如ISO/IEC 18000-3、ISO/IEC 14443、ISO/IEC 15693等。
它具有小巧的体积、高性能、低功耗等特点，易于集成到各种应用系统中。
二、MFRC522模块工作原理MFRC522模块是RC522读写器的核心部分，主要负责与RFID卡片进行通信。
其工作原理如下：1.发射信号：模块通过天线发射一定频率的射频信号，用于激活在其工作范围内的RFID卡片。
2.接收信号：当RFID卡片进入工作范围时，卡片会发送响应信号，包含卡片的信息。
3.数据解调：MFRC522模块接收到响应信号后，对其进行解调、解码，提取出卡片中的有效数据。
4.数据处理：将提取出的数据进行处理，如验证、加密等操作。
5.数据传输：将处理后的数据发送给上位机，以便进行进一步的处理和控制。
三、读写程序步骤详解1.准备工具和材料：RC522读写器、RFID卡片、USB数据线、开发环境（如Arduino、Keil等）。
2.连接硬件：将RC522读写器与开发板连接，如Arduino、树莓派等。
3.安装驱动和库：根据开发环境安装相应的RC522驱动和库，如Arduino 库。
4.编写程序：使用开发环境编写读写程序，实现对RFID卡片的读取和写入操作。
5.调试和优化：通过实际测试，调试和优化程序，确保读写操作的稳定性和准确性。
四、实战应用案例1.智能家居：结合智能家居设备，实现对家电、照明等的远程控制。
2.门禁系统：通过RFID卡片实现员工、访客等人员的进出管理。
1 绪论1．1 课题的研究背景工业3.0将世界带入信息化的时代，信息技术的发展日新月异，一个以电子商务为主要特征的经济时代成为主要潮流，智能射频卡是一种将用户数据最快捷地送入到环球信息互联网并获得信息的最有用的工具，智能IC卡成为了人们身份识别和实现电子支付的手段，影响了我们生活工作的方式。
智能IC卡与普通磁卡对比具有更高的安全性，所以，对智能IC卡的功能进行研究是非常有意义的。
智能IC卡,又是CPU卡。
顾名思义, 这种卡片上集成了存储器、通信接口及CPU，具有存储数据、对外交流和数据处理的能力,因此，又是一片卡上的单片机系统。
为了使这一系统中的硬件和软件资源充分得到利用, 卡上存放了进行数据读写和安全通信的协议,以及管理这些程序的Chip Operating system卡上操作系统。
这操作系统是按照IC卡性能特征而专门设计的操作系统，它极大地不同于计算机上常见的DOS和WINDOWS 等操作系统，IC 卡存储器的容量大小和CPU的性能的限制着Chip Operating system卡上操作系统。
主要功能是:控制IC卡与读卡器的数据交流;管理IC卡上各种存储器;在IC卡内执行读写器发来的各种操作命令。
有了CPU与COS系统,成就了智能IC卡。
所以，智能射频卡具有超强的管理性能,提供很高的数据安全性和可靠性[1]。
1.2 非接触式IC卡1.2.1 非接触式IC卡的简介非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无外露部分[2]。
它是全球上最近发展成熟的一项技术，射频识别技术和IC卡技术被成功地结合起来，解决了无源和非接触这一难题，无源即卡中没有电源，这是电子科学领域的一大突破[2]。
卡片接近读写器天线产生电磁场的一定空间范围 (通常为50—100mm)，通过电磁波的发送来完成数据的读写操作。
1.2.2 非接触式IC卡的特点（1）操作快捷卡与读卡器之间的通讯是非接触的。
不用定向使用和插拔卡。
操作时，卡也可以不用拿出，可以放在钱夹、裤子口袋中，极大加快了刷卡速度。
同时，卡与读卡器进行通信时的载波频率较高，卡内芯片可以在较高的频率时钟下工作，提高了二者的通信速率[3]。
(2)高抗干扰性射频卡具有防冲撞机制，读卡器可以同一时间读写多张卡片，并且不会导致卡片之间产生数据干扰，用算法逐一选定一张卡，相当于读卡器添加了“并行”处理功能。
（3）具有多种工作距离目前，IC卡的工作距离有好几米的远距离IC卡，可用于车库门禁收费系统中，又有工作距离为几厘米、可作为电子支付的近距离IC卡，使得应用灵活多变。
（4）高可靠性非接触式IC卡与读卡器之间无机械接触，不会产生由接触通信而导致的各种故障，同时，无需担心由于触点残损或金属生锈而导致卡片接触不良[4]，增强了通信的可靠性，增加了读卡器和卡的寿命。
而且尘土、潮气和震动的干扰不会影响无线电磁波，使得非接触式IC卡在多变的环境下使用。
（5）高安全性厂商在产品投入批量生产之前，将卡的卡号一次性写入第一个存储区的块0中，以后不可再更改，保证此的序列号是唯一的。
读写前射频卡与读写系统要进行三次应答认证，并且通信过程会产生随机数和加密的数据，防止各种破解和篡改，卡内每个存储区的访问密码和条件都不同。
1.2.3 非接触式IC卡的发展趋势随着非接触式IC卡的广泛应用与迅速发展，从目前看来，非接触式IC卡主要有以下几个发展趋势：（1）大容量“一卡多用”的新功能处于新的阶段，这种功能使得目前卡内16K的存储容量远远不能满足要求。
将来用户只用带着的一张具有多个功能IC卡，既能成为身份证和护照，又可以当做电子钱包、工作证，能存储个人简历，因此，研发更大卡内存储器的容量变得重要。
除了目前已经广泛使用的E2PROM存储器，一些新的存储器技术也正在开发，列如Flash＋技术和铁电技术，未来IC卡行业使用的主要存储器极大可能是铁电存储器（FeRAM）[4]。
（2）更强的处理能力IC卡在日常生活的普及，相关技术迅速发展，我们需要一张具有更强的处理能力的IC卡，有两种增强处理能力的方法：其一是增加具有多样寻址方式的汇编指令，它能加快寻找有效数据的地址的速率，减少指令译码的工作量；二是增加数据总线位数到32位，同时还可以提高内部时钟频率从5MHz到10MHz。
（3）低功耗无论非接触式IC卡的是有源还是无源，低压低功耗设计对卡内芯片都是非常重要。
可以使用新型低功耗电池，达到增加电源提供给IC卡的时间，相当于增加了卡的使用时间；可以增加无源非接触式IC卡的工作距离，远距离卡在通信效率和快捷性上都超过了近距离卡，远距离低功耗成为非接触式IC卡发展的必然趋势[4]。
（4）发展复合式IC卡复合式卡的意思是双界面卡，接触式和非接触式的通信工作方式集成在一张卡上，也就是一卡两用，所以在结构上既有天线也有触点，使用起来更加灵活多变。
如今大多数国际大企业都成功开发并开始使用复合式卡。
1.3 非接触式IC卡读卡器发展状况现在，由于应用的场合不同，国内外出现大同小异的非接触式IC卡读卡器，有读卡器模块、便携式读卡器、高低频读卡器、双频标签读卡器、微波读卡器等各种各样的产品[5]。
这些产品有适合读写的距离大大不同。
但都有一个共同的特征，各种产品之间的区别不大，同质化严重，性能也相似，结构上都是读卡器芯片结合单片机，而并没有核心技术，缺乏成套技术的自主产权。
国外公司手中拥有读卡器的读卡器芯片的核心技术的控制权，在整个读卡器市场的利润，国外公司如TI、NXP等芯片厂商占绝大部分。
随着市场的发展，这些国外公司又同时在加强对整个非接触式IC卡技术的掌控，却有新的实力雄厚的ST（意法半导体）公司加入这一行，许多公司也觊觎这一迅速发展的市场。
TI和NXP公司牢牢控制着市场的主动权,提供从读卡模块、读卡器、读卡芯片及系统应用等一整套设备及服务。
令人欣慰的是，我国在这项技术的研究方面发展迅猛，在IC卡身份识别技术研究及产品研发方面，我国已经能够独立开发微波、低频和高频波的电子标签，拥有系统集成能力及读写器的技术。
1.4 课题的设计内容非接触近距离识别技术主要研究基于射频原理的非接触IC卡识别技术，具有操作快捷便利、可靠性高、安全性好、寿命长、防伪性好、抗干扰能力强等优点，被广泛应用于各种身份识别、收费系统中。
本次研究将掌握非接触式IC卡读卡器的原理，实现对非接触式IC卡的读写，能够正确读取IC卡的序列号及读卡用户信息，并通过计算机将信息显示出来。
2 非接触式IC卡Mifare 1 S50技术支持2.1 Mifare 1 S50简介MIFARE 1 s50是非接触智能IC卡。
其通信协议符合ISO/IEC 14443A，通讯层（MIFARE RF 接口）符合ISO/IEC 14443A标准的第2和第3部分。
其安全层支持域检验的CRYPTO1数据流加密。
在MIFARE卡结构中，芯片与一个几匝的天线线圈相连接，并封装到塑料中，制作了一个无源的近距离卡，不需要电池。
当卡接近读写器天线时，进入带有能量的电磁场，高速的RF通讯接口将以106 kBit/s 的速率传输数据[6]。
图2.1 Mifare 1 s50卡2.1.1 Mifare 1 S50的特性（1） MIFARE RF 接口 (ISO/IEC 14443 A)•非接触数据通信并提供能量（无需电源）•通信距离：大约100mm （取决于天线尺寸匝数）•工作频率：13.56 MHz•数据传输速率：106 kbit/s•高度数据安全性：16位CRC，奇偶校验，位编码，位计数•多卡防冲撞•典型票务交易： < 100 ms（2） EEPROM• 1 Kbyte，分为16个区，每区4个块，每块16字节。
•用户自定义存储块的读写条件•数据可存储长达10年•可重复写入10万次（3）安全性安全的重点是防盗窃。
相互随机数和应答认证、数据加密和报文鉴别检查和，防止各种破解和篡改，使其更适于票务应用。
不可更改的序列号，保证了每张卡的唯一性[7]。
•相互三轮应答认证（ISO/IEC DIS9798-2）•射频通道数据加密•每个区的尾块有两个密钥，按应用场合不同密钥分级•每张卡的序列号唯一•在通信过程中以发送密钥保护对存储区的访问权2.1.2 结构功能说明卡4匝线圈读卡器嵌入的芯片模块天线能量数据图2.2 Mifare卡内部结构RF接口数字控制单元防冲突认证控制和算逻单元EEPROM接口加密天线图2.3 Mifare卡的功能说明○1RF接口：•调制解调器•检波器•时钟发生器•上电复位•稳压器○2防冲突：一一选定通信范围内的几张卡，然后先后操作。
○3认证：在对任意存储器的存储块进行读写操作之前得先通过认证，必须各个存储区指定的密钥相匹配才能获得访问资格。
○4控制和算术逻辑单元：写入特定的冗余格式的数据，可以读写、加减。
○5EEPROM接口○6加密单元：每次数据交换的 CRYPTO1 数据流都进行加密，防止数据被非法盗窃。
○7EEPROM: 1 KB，分16区，每区4块。
每一块有16字节。
2.1.3 存储区结构1024 x 8 bit EEPROM存储器分为16区，每区4块，每块16字节。
在擦处后的状态下，EEPROM的单元读为逻辑“0”，写后的状态下读为“1”。
（1）制造商占用块第1个区的第1个块（块0）。
它含有卡的序列号、检查字节和制造商数据。
由于安全和系统要求，此块只能由制造商在生产过程进行一次编程。
用户对块0只能进行只读，前4个字节是卡的序列号，此值唯一。
字节序列号检查字节制造厂商数据最高位最低位0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15X X X X X X X X 0图2.4 块0的存储结构（2）数据块各区均有3个16字节的块用于存储数据，除区0只有两个数据块以及一个只读的厂商代码块。
数据块可以通过读写控制位设置为：○1读写块，比如用于非接触门禁系统，存储用户资料。
○2数值块，可以加减，可作电子钱包的用途。
在进行任一数据块操作之前，必须先通过认证环节。
此次研究我只使用读写块功能，用于存储用户的信息，我将自己的名字存储到0区的块1中。
（3）尾块各区都有一个尾块，存有：○1密钥A和B（可选），读块时返回逻辑“0”。
○2该区四个块的读写条件，存储在字节6至9。
读写控制位也指定了数据块的类型（读写块或数值块）。
每张卡的密钥A的默认密码是6个字节的“FF”。
如果不需要密钥B，块3的最后6字节可以用作数据字节，尾块的字节9可用于用户数据，因为此字节享有与字节6、7、8相同的读写权限[7]。
表2.2 尾块的存储结构字节号0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 说明密钥A 读写条件密钥B（可选）2.2 通信原理图2.5 通信流程图读写器发出或根据commandReg寄存器里得到的命令，按照对应区访问条件，再由数字控制单元来处理。
