非接触式IC读卡器资料

非接触IC卡详细介绍非接触式IC卡又称射频卡,由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分,是最近几年发展起来的一项新技术,它成功的将射频识别技术和IC卡技术结合起来,结束了无源(卡中无电源)和免接触这一难题,是电子领域的一大突破,卡片在一定距离范围（通常为5—10mm）靠近读写器表面，通过无线电波的传递来完成数据的读写操作。

1.非接触性IC卡与读卡器之间通过无线电波来完成读写操作,二者之间的通讯频为13.56MHZ。

非接触性IC卡本身是无源卡，当读写器对卡进行读写操作是，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与本身的L/C产生一个瞬间能量来供给芯片工作。

另一部分则是指令和数据信号，指挥芯片完成数据的读取、修改、储存等，并返回信号给读写器,完成一次读写操作。

读写器则一般由单片机，专用智能模块和天线组成，并配有与PC 的通讯接口，打印口，I/O口等，以便应用于不同的领域。

2.非接触性智能卡内部分区。

非接触性智能卡内部分为两部分：系统区（CDF）用户区（ADF）。

系统区：由卡片制造商和系统开发商及发卡机构使用。

用户区：用于存放持卡人的有关数据信息。

3.与接触式IC卡相比较,非接触式卡具有以下优点:⑴可靠性高非接触式IC卡与读写器之间无机械接触,避免了由于接触读写而产生的各种故障.例如:由于粗暴插卡,非卡外物插入,灰尘或油污导致接触不良造成的故障. 此外,非接触式卡表面无裸露芯片,无须担心芯片脱落,静电击穿,弯曲损坏等问题,既便于卡片印刷,又提高了卡片的使用可靠性.⑵操作方便由于非接触通讯,读写器在10CM范围内就可以对卡片操作,所以不必插拨卡,非常方便用户使用. 非接触式卡使用时没有方向性,卡片可以在任意方向掠过读写器表面,既可完成操作,这大大提高了每次使用的速度。

⑶防冲突非接触式卡中有快速防冲突机制,能防止卡片之间出现数据干扰,因此,读写器可以"同时"处理多张非接触式IC卡.这提高了应用的并行性,无形中提高系统工作速度.⑷可以适合于多种应用非接触式卡的序列号是唯一的,制造厂家在产品出厂前已将此序列号固化,不可再更改。

SFE-M1 非接触式IC卡读写器
技术说明
1、设备特性
SFE-
M1非接触式IC卡读写器是由我公司研制而成的非接触卡读写设备，它由主机、天线、串行接口等组成，通过RS232串行接口能实现同PC机的连接。

随机提供的接口函数库可满足用户二次开发的需要；其完善、可靠的接口函数，支持访问射频卡的全部功能。

目前该设备已广泛地应用于门禁、考勤及高速公路、油站、停车场、公交等收费系统中。

SFE-M1读写器主要特性：
●增强天线感应距离，最远可达100mm
●读写器连接线采用RS232接口方式
●双LED显示，并可以通过软件来进行控制
2、技术指标
●支持Mifare标准
发射频率：13.56MHz
访问卡速率：106Kbit/s
接口功能：RS232串行接口方式。

波特率：9600bit/s
●工作电源：DC 5V±5%
●读写距离：100mm
●最大功耗：750mW
●环境温度：0℃～70℃
●相对湿度：30%～95%
重量：约 100克
函数说明#define uchar unsigned char
#define ulong unsigned long。

MIFARE& ISO14443A & ISO14443B & ISO15693 & ISO7816接触式IC卡读写器JMY6025 IC卡读写模块说明书（Revision 1.00）北京金木雨电子有限公司2019/12/12在使用本产品前请详细阅读本说明书，如果有任何疑问，请联系我们，我们会给您详尽的解答目录1简介 (2)2关键特点 (2)3技术指标 (2)4规格和引脚 (3)4.1图片 (3)4.2外形尺寸 (4)4.3 引脚说明 (5)5读卡类型 (5)6通讯协议 (6)7文档更新记录 (6)1简介JMY6025是基于NXP方案设计的非接触IC卡嵌入式读写模块，全面支持MIFARE系列以及ISO14443A和ISO14443B T=CL的非接触CPU卡，射频通讯协议支持EMV2010和PBOC 3.0的认证要求，射频场强基本符合EMV2010和PBOC 3.0的要求。

读卡器内置SAM卡插槽，支持任意符合ISO7816(T=0 & T=1)标准的SAM卡，支持任意速率的SAM卡的复位和操作，并针对国内的一卡通应用做了优化，支持国内广泛使用的38400bps 的SAM卡。

内置WiFi模块，可以通过网络接口访问读写器，丰富的接口可以更加多元化的嵌入到各种设备中。

2关键特点●天线一体式设计，天线性能稳定，一致性好●板载2个SAM卡座●HID通讯接口，WIFI网络接口●模块的RF电路性能和通讯协议可以通过EMV或PBOC的认证，全面满足支付系统要求3技术指标●读卡芯片：NXP RC663●工作频率：13.56MHz●射频标准：ISO14443A、ISO14443B、ISO15693●读写距离：100mm （MIFARE One，典型距离）●SAM：2个，支持ISO7816 T=0& T=1，支持任意通讯速率，最高可达230400bps●蜂鸣器：有●接口：USB HID，WIFI网络接口●电源：DC5V（±0.5V）●最大静态功耗：250mA●重量：约30壳●外形尺寸：100 * 70 * 12(mm)●工作温度：-25 ~ +85 ℃●储存温度：-40 ~ +125 ℃●PC软件：TransPort，通过下载●样例代码：VC，免费提供●ISP：支持4规格和引脚4.1图片4.2外形尺寸4.3 引脚说明5读卡类型6通讯协议模块的电路通讯接口是多样的，但数据链路层协议遵循JCP04和JCP05通讯协议，请参考《JMY600系列读卡模块通用技术手册.PDF》；我们也提供一个PC端的测试软件，可以协助开发者提高工作效率；以上资源可从我公司网站（）下载、联系我公司销售人员或发送E-mail到：****************.com。

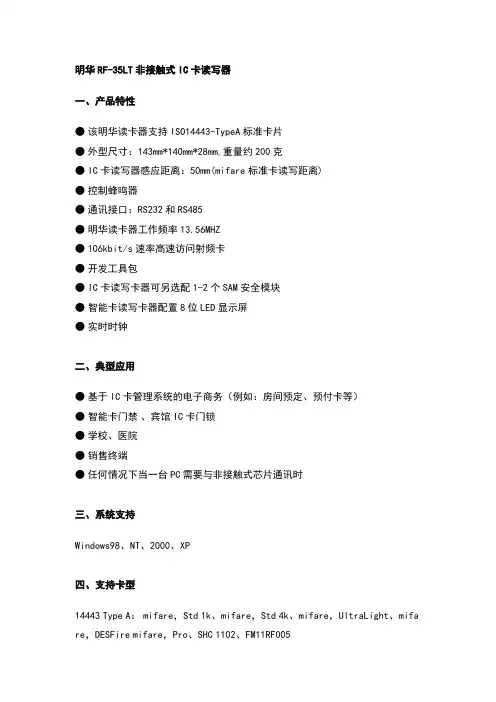

明华RF-35LT非接触式IC卡读写器
一、产品特性
●该明华读卡器支持ISO14443-TypeA标准卡片
●外型尺寸：143mm*140mm*28mm,重量约200克
●IC卡读写器感应距离：50mm(mifare标准卡读写距离)
●控制蜂鸣器
●通讯接口：RS232和RS485
●明华读卡器工作频率13.56MHZ
●106kbit/s速率高速访问射频卡
●开发工具包
●IC卡读写卡器可另选配1-2个SAM安全模块
●智能卡读写卡器配置8位LED显示屏
●实时时钟
二、典型应用
●基于IC卡管理系统的电子商务（例如：房间预定、预付卡等）
●智能卡门禁、宾馆IC卡门锁
●学校、医院
●销售终端
●任何情况下当一台PC需要与非接触式芯片通讯时
三、系统支持
Windows98、NT、2000、XP
四、支持卡型
14443Type A：mifare，Std1k、mifare，Std4k、mifare，UltraLight、mifa re，DESFire mifare，Pro、SHC1102、FM11RF005
14443Type B
15693
ISO-7816:T=0、T=1Smartcard
五、开发套件
演示工具：mifare系列卡读写演示程序、mifare Std1k卡密钥控制字测试工具开发文档：mwrfhelp、RF中文使用手册、RF英文使用手册。

非接触读写器（IC卡）基础知识一、非接触IC卡简介IC卡全称集成电路卡(Integrated Circuit Card)，又称智能卡(Sm art Card)。

可读写，容量大，有加密功能,数据记录可靠，使用更方便，如一卡通系统,消费系统等。

按连接方式分为接触式和非接触式，接触式卡片存在着操作慢，环境适应性差，可靠性欠佳等问题，这些先天的不足限制了他们在一些重要领域应用。

非接触式IC卡,90年代中期出现，有适应恶劣环境的能力，优良的电气和机械性能，极高的安全性，将逐渐取代现在接触式IC卡，成应用最为广泛的主流卡。

非接触式IC卡，又称"无触点IC卡"或"射频卡"，是世界最近几年发展起来的一项新技术。

它的芯片全部封于卡基内，无暴露部分。

不但如此，在卡体内还嵌有一个微型天线，是为了嵌入的芯片与读卡器之间的相互通信，它通过无线电波或电磁场的感应来交换信息。

它成功地将射频识别技术和IC技术结合起来，解决了无源（卡中无电源）和免接触这两大难题，是电子器件领域的一大突破。

该技术的优势是信息的交换不需要卡和读卡器之间有任何接触。

卡的存储容量一般在256kb到72kb之间，目前最流行的技术有Legic，MIFARE，DESFire，I Code和HID class等，同时也遵从I SO14443 A&B通信协议的芯片。

通常用于门禁、公交收费、地铁收费等。

非接触式IC卡所使用的芯片以PHILIPS公司出品的MIFARE One S50或S70芯片居多，约占到80%，所以很多人习惯上称非接触式IC卡为"M1卡"。

非接触式IC卡又可分为：1). 射频加密式（RF ID）通常称为ID卡。

射频卡的信息存取是通过无线电波来完成的。

主机和射频之间没有机械接触点。

比如HID，INDARA，TI，EM等。

2). 射频储存卡（RF IC）通常称为非接触IC卡。

射频储存卡也是通过无线电来存取信息。

CRW-X非接触式IC卡读写器产品说明书(V1.1)北京握奇数据系统有限公司2007年5月CRW-X非接触式IC卡读写器支持ISO/IEC 14443 Type A/Type B的非接触智能卡和Mifare one系列存储卡，支持最多2个小卡座，支持符合ISO/IEC 7816-1/2/3的智能卡，支持USB和串口两种通讯接口，串口通讯支持中国银联《非接触IC卡读写器技术规范》。

一、 主要功能z支持符合ISO/IEC 14443 Type A/Type B的非接触智能卡z支持Mifare one系列存储卡z最多支持2个小卡座，读写符合ISO/IEC 7816的CPU卡z支持全速USB通讯z支持串口通讯(二进制和ASCII码两种模式)z内置用户可控的蜂鸣器z3个指示灯（蓝/红/绿），其中2个指示灯(红/绿)用户可控z一个可选的ESAM芯片，通讯协议符合ISO/IEC 7816-3z一个可选的扩展门禁功能接口（注1）z一个可选的外接天线(注2)z固件程序可动态升级二、 主要技术指标参数指标射频卡读卡距离 4cm（注3）射频场强 0cm: 4.5±0.5 A/m， 4cm: 2±0.2 A/m谐振频率 13.56 MHz ± 25kHz接触卡通讯速率 9600/19200/38400/57600/115200bps (注4)接触卡工作电压 SAM1是3V，CARD1是5V串口通讯 9600/19200/57600/115200bps，无校验/偶校验(可设置)USB通讯 全速12Mbps外接电源 输入电压AC100~220V，输出电压DC5V，输出电流1A外接天线 50欧匹配，SMA75座相连串口线 线长1.2m，DB9F/DB9FUSB线线长1.2m，USB AM/USB BM工作电压 DC5V±0.3V工作电流 ≤300mA外型尺寸 135*95*26（mm）工作温度 -20℃ ~ +55℃工作湿度 20 ~ 90%平均无故障时间 5000小时操作系统 USB：适用于Windows 98Se/Me/2000/XP/2003，串口：无限制三、 配套软件z CRW-X USB XP签名驱动(适用Windows 2000/XP/2003)z CRW-X USB Vista签名驱动程序（适用于Windows Vista）z CRW-X USB win98未签名驱动程序(仅适用于Windows 98se)z支持二次开发的32位动态链接库(API)z演示程序和源代码z TimeCOS 2.9.2用户工具(试用版)四、 符合标准z<非接触IC卡读卡器技术规范>z<ISO/IEC 14443-1/2/3/4>z<ISO/IEC 7816-1/2/3>z<USB2.0标准>五、 产品型号产品型号 硬件配置说明CRW-Xu非接触式IC卡读写器USB通讯，1个小卡座CRW-Xs非接触式IC卡读写器串口通讯，1个小卡座CRW-Xsa非接触式IC卡读写器串口通讯，1个小卡座，1个门禁接口，需要订制CRW-Xsae非接触式IC卡读写器串口通讯，1个小卡座，1个门禁接口，1个外接天线接口，需要订制注1：门禁接口与CARD1卡座不能共存，门禁协议（韦根26/32）、固件程序和门禁接口电压（5/12V）根据用户需求订制。

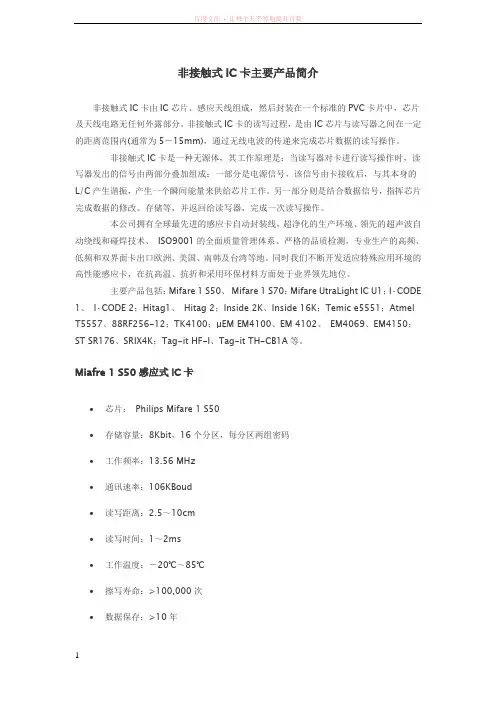

非接触式IC卡主要产品简介非接触式IC卡由IC芯片、感应天线组成，然后封装在一个标准的PVC卡片中，芯片及天线电路无任何外露部分。

非接触式IC卡的读写过程，是由IC芯片与读写器之间在一定的距离范围内(通常为5－15mm)，通过无线电波的传递来完成芯片数据的读写操作。

非接触式IC卡是一种无源体，其工作原理是：当读写器对卡进行读写操作时，读写器发出的信号由两部分叠加组成：一部分是电源信号，该信号由卡接收后，与其本身的L/C产生谐振，产生一个瞬间能量来供给芯片工作。

另一部分则是结合数据信号，指挥芯片完成数据的修改、存储等，并返回给读写器，完成一次读写操作。

本公司拥有全球最先进的感应卡自动封装线，超净化的生产环境、领先的超声波自动绕线和碰焊技术、ISO9001的全面质量管理体系、严格的品质检测，专业生产的高频、低频和双界面卡出口欧洲、美国、南韩及台湾等地。

同时我们不断开发适应特殊应用环境的高性能感应卡，在抗高温、抗折和采用环保材料方面处于业界领先地位。

主要产品包括：Mifare 1 S50、Mifare 1 S70；Mifare UtraLight IC U1；I·CODE 1、I·CODE 2；Hitag1、Hitag 2；Inside 2K、Inside 16K；Temic e5551；Atmel T5557、88RF256-12；TK4100；μEM EM4100、EM 4102、EM4069、EM4150；ST SR176、SRIX4K；Tag-it HF-I、Tag-it TH-CB1A等。

Miafre 1 S50感应式IC卡•芯片：Philips Mifare 1 S50•存储容量：8Kbit，16个分区，每分区两组密码•工作频率：13.56 MHz•通讯速率：106KBoud•读写距离：2.5～10cm•读写时间：1～2ms•工作温度：－20℃～85℃•擦写寿命：>100,000次•数据保存：>10年•外形尺寸：ISO标准卡85.6x54x0.80 / 厚卡/ 异形卡•封装材料：PVC、ABS、PET、PETG、0.13mm铜线•封装工艺：超声波自动植线/ 自动碰焊•执行标准：ISO 14443，ISO 10536•典型应用：企业/校园一卡通、公交储值卡、高速公路收费、停车场、小区管理等•技术资料：S50 PDF(中文) S50 PDF(英文) 合同附件Mifarel卡相关使用说明耐高温感应卡采用进口耐高温材料复合而成，具抗高温、耐折的优越特性，在车头高温曝晒不易变形，不影响功能特性，配合我们的感应卡读写器，广泛应用在高速公路收费和小区管理。

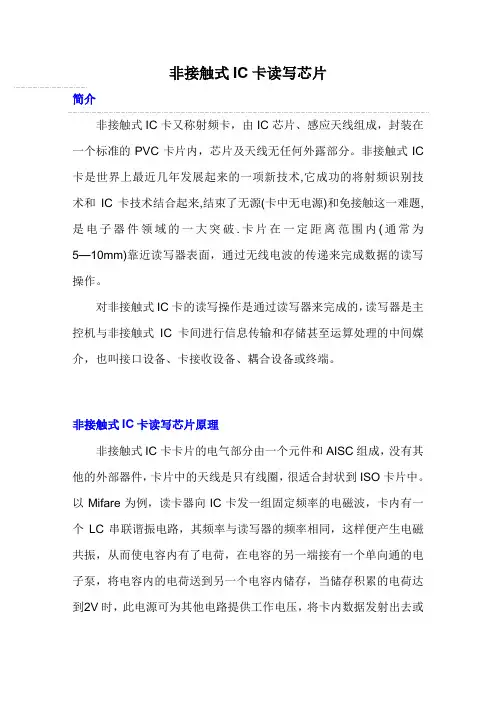

非接触式IC卡读写芯片非接触式IC卡读写芯片原理非接触式IC卡卡片的电气部分由一个元件和AISC组成，没有其他的外部器件，卡片中的天线是只有线圈，很适合封状到ISO卡片中。

以Mifare为例，读卡器向IC卡发一组固定频率的电磁波，卡内有一个LC串联谐振电路，其频率与读写器的频率相同，这样便产生电磁共振，从而使电容内有了电荷，在电容的另一端接有一个单向通的电子泵，将电容内的电荷送到另一个电容内储存，当储存积累的电荷达到2V时，此电源可为其他电路提供工作电压，将卡内数据发射出去或接收读写器的数据。

其中Mifare的逻辑框图如下图所示。

非接触式读写器包含流向相反的两个信号通道：上部的发送通道和下部的接收通道。

发送通道首先由频率稳定的石英晶体振荡器产生相应工作频率载波信号，该信号将在调制级由已在ASIC段按曼彻斯特或变型密勒或NRZ规则编码的拟发送信息序列进行幅移键控（ASK）调制，最后经功率输出级放大后，由天线发送。

接收通道则首先滤除输入信号中的干扰和噪声。

从高强度的发射驱动信号中提取非接触式IC卡的微弱应答信号，继而放大解调后送ASIC进一步处理。

两个通道传输数据的示意图如下图所示。

特性非接触式识别技术带给我们一个便利接入存储于电子媒体中数据的方式，以13.56 MHz 智能卡读卡器芯片与模块为例：形成MIFARE 接口平台不可或缺的一部份，目前为非接触式与双接口智能卡机制的业界标准符合包括ISO 14443 A、ISO 14443 B 与ISO 15693 等国际化标准相当容易导入设计运作范围达100mm提供RF 数据通信加密选择通过MIFARE 演示系统协助，相当容易进行新型应用的开发典型器件MF RC522特性内置对卡片或标签的信号进行解调和译码的高集成度的模拟电路；采用少量外部元件，即可将输出驱动级接天线；5mm×5mm×0.85mm(HVQFN32)的超小体积；2.5～3.6V的低I电压低功耗设计。

非接触式IC卡读写器使用手册目录1．非接触式IC卡读写器简介 (2)1.1 概述 (2)1.2 特性 (2)1.3 设备接口 (2)1.4 读写器装箱清单 (2)1.5 程序安装 (3)1.6 软件 (3)1.7 技术指标 (3)2．演示程序使用说明 (4)2.1 MIFTEST演示程序 (4)2.2 MIFDEMOS演示程序 (4)3．库函数说明 (7)3.1 驱动程序主要目录和文件 (7)3.2 函数使用说明 (7)3.3 库函数一览表 (7)3.4 C语言库函数 (7)3.5 Windows16位动态库 (15)3.6 Windows32位动态库 (24)3.7 FoxPro For Dos 库函数 (33)3.8 库函数使用范例 (40)3.9 函数错误类型代码 (40)3.10 版本兼容性 (40)附录1 二种Mifare射频卡的特性 (40)1．非接触式IC卡读写器简介1.1 概述非接触式IC卡读写器是由主机、天线、串行接口等组成，通过RS232串行接口能实现同PC机的连接。

随机提供的接口函数库可满足用户二次开发的需要；其完善、可靠的接口函数，支持访问射频卡的全部功能。

目前该设备已广泛地应用于门禁、考勤及高速公路、油站、停车场、公交等收费系统中。

1.2 特性适用于符合MIFARE标准的非接触卡λ支持MIFARE标准λ- 工作频率13.56MHZ- 以106kbit/s速率高速访问射频卡- 数据加密和双向验证- 防冲突，可同时读取多张射频卡- 通信错误自动侦测功能操作：读、写、初始化值、加值、减值、读值和装载密码等λ通讯接口：RS232串口,USB口λλ波特率：9600¬~115200 bit/s，自动侦测操作距离：MF-50为50mmλ数码管显示：MF-50有4位数码管显示λλ控制蜂鸣器鸣响功能提供丰富的二次开发平台和应用范例λ1.3 设备接口串口或USB MF-50内置天线DC5V电源RS232串口控制盒DC12V电源MF-100TRS232串行接口或USB用于与上位PC联机通讯；MF-50的天线与主机一体；MF-100T的天线通过控制盒与主机相连。

非接触式IC读卡器产品说明浙江万谷科技有限公司1.1 概述特点·可读写符合MIFARE标准（ISO14433-TYPE A）的非接触卡·支持MIFARE标准--工作频率13.56MHZ--通讯速率106kbit/s--数据加密和双向验证--具有防冲突机制，支持多卡操作--通信错误自动侦测·功能操作：读、写、初始化值、加值、减值、读值和装载密码等·通讯接口：RS232串口·波特率：9600~115200 bit/s·控制鸣响功能·提供多种接口函数库和应用范例1.2 设备接口1.3 程序安装安装步骤：a. 用串口线连接读写器和计算机的串行口或USB线连接读写器和计算机；b．接通读写器电源；(1). WG606MF-SU: 将电源线的USB插口头插入电脑USB取电,另外一头插入读写器(2). WG606MF-U: 将读写器的USB接口电脑USB即可.1.4 技术指标∙ 支持MIFARE 标准--频率：13.56MHz--波特率：106Kbit/s∙ 接口功能：RS232 串行接口∙ 波特率：9600～115200bit/s∙ 工作电源：DC 5-9V∙ 读写距离：20～50mm∙ 最大功耗：300mW∙ 工作温度：0℃～50℃∙ 相对湿度：30%～95%1.5 型号说明∙ WG606MF-SU/SL ：波特率：57600bit/s,支持485/232∙ WG606MF-U：为USB通讯，波特率：不设1.6 函数调用流程说明（1）应用系统启动时，首先要联接读写器，使PC机与读写器建立正常通讯。

（2）如果对卡的某几个扇区进行读写，则必须先将要访问扇区的授权密码分别下载到射频模块中，以备验证使用。

（3）调用search_card()寻卡函数，成功可返回卡的序列号。

（4）调用load_key () 下载的扇区密码。

（5）对相同密码的扇区可以进行读/写操作。

非接触式IC 卡模块由非接触式IC 卡读卡器芯片FM1702及其外围电路组成。

一、FM1702 芯片介绍FM17XX 系列是复旦微电子股份有限公司设计的，基于ISO14443 标准的系列非接触卡读卡机专用芯片，采用0.6 微米CMOS EEPROM 工艺，可分别支持13.56MHz 频率下的typeA、typeB、15693 三种非接触通信协议，支持MIFARE和SH 标准的加密算法，可兼容Philips 的RC500、RC530、RC531、及RC632 等读卡机芯片。

芯片内部高度集成了模拟调制解调电路，只需最少量的外围电路就可以工作。

支持6 种微处理器接口，数字电路具有TTL、CMOS 两种电压工作模式，适用于各类计费系统的读卡器的应用。

1、产品特点●高集成度的模拟电路只需最少量的外围线路●操作距离可达10cm●支持ISO14443 typeA typeB 15693 协议●包含512byte 的EEPROM●支持MIFARE 和SH 标准的加密算法●支持六种接口模式●包含64byte 的FIFO●数字电路具有TTL/CMOS 两种电压工作模式●软件控制的power down 模式●一个可编程计时器●一个中断处理器●一个串行输出输入口●启动配置可编程●数字模拟和发射模块都有独立的电源供电●采用SOP32 封装●FM17XX L 的版本表示该芯片的三路电源都可适用于低电压2、各型号区别:二、FM1702 芯片功能框图及引脚图三、对非接触式IC 卡操作流程图如下：上电后首先用程序对读卡器芯片（以下简称PCD）进行寄存器初始化，完成后进入寻卡状态，通过天线发出寻卡信号。

当有IC 卡（以下简称PICC，实验程序所使用的卡为MF1 S50 卡）进入天线有效操作区，并且得到能量后，返回给PCD 卡类型值。

下一步PCD 对卡进行冲突操作，PICC 得到防冲突操作信号后，返回给PCD 卡序列号。

PCD接收到序列号后，程序对序列号有效性判定。

非接触读卡器原理非接触读卡器是一种使用无线技术进行数据传输的智能卡读取设备，它可以通过射频识别技木与IC卡进行数据交互。

它的工作原理是通过无线电波与IC卡进行通信，实现对IC卡中存储的信息的读取和写入。

非接触读卡器在现代社会中得到了广泛的应用，例如门禁系统、公共交通系统、会员卡系统等领域。

下面将详细介绍非接触读卡器的工作原理。

1. 射频信号的发射非接触读卡器内部集成了一个射频模块，它能够向周围发射射频信号。

当IC卡靠近非接触读卡器时，IC卡中的天线会接收到读卡器发送的射频信号。

2. 射频信号的接收IC卡内部也有一个天线，它能够接收到非接触读卡器发送的射频信号。

通过接收到的射频信号，IC卡内部的微处理器可以识别读卡器的信号，并准备好与读卡器进行通信。

3. 射频通信协议非接触读卡器与IC卡之间的通信是通过射频信号进行的，它们需要遵循一定的通信协议才能进行正常的数据交互。

常见的射频通信协议有ISO14443、ISO15693等，不同的协议有着不同的工作频率和数据传输方式。

4. 数据传输当IC卡准备好与读卡器进行通信时，它会通过射频信号向读卡器发送数据。

读卡器接收到IC卡发送的数据后，会将数据解码并传输到连接的系统中进行处理。

同时，读卡器也可以向IC卡发送数据，实现对IC卡中存储的信息进行读取和写入。

5. 数据安全在非接触读卡器与IC卡之间的数据交互过程中，数据的安全性是非常重要的。

为了确保数据的安全，非接触读卡器会采用加密算法对传输的数据进行加密，防止数据被非法获取和篡改。

同时，IC卡内部也会存储一些加密密钥，以确保通信过程中的数据安全。

6. 读卡器与主机通信非接触读卡器通常会连接到一个主机系统，将读取到的信息传输给主机系统进行处理。

主机系统可以是门禁系统、POS机、自动售货机等，它会接收到读卡器传输的数据并进行相应的处理和记录。

7. 非接触读卡器的应用非接触读卡器广泛应用于生活中的各个领域，例如门禁系统中的刷卡进出、公共交通系统中的刷卡乘车、会员卡系统中的会员卡识别等。

非接触式ic卡工作原理
非接触式IC卡（Contactless IC card）是一种无需物理接触即
可进行通信和交互的智能卡技术。

它采用射频技术，通过非接触式的无线传输将数据和电能传输给IC卡芯片。

其工作原理
如下：
1. 读卡器发射射频信号：读卡器通过内置的天线发射射频信号，通常的工作频率为13.56MHz。

2. IC卡接收射频信号：IC卡内部也内置了一个天线，当IC卡
靠近读卡器时，它会接收到读卡器发射的射频信号。

3. 射频信号供电：IC卡内部的天线接收到射频信号后，可以
通过电磁感应原理将这个无线信号转换为电能，为IC卡芯片
供电。

4. 数据传输和交互：IC卡芯片获得电能后，可以进行数据处
理和交互。

比如读取数据、存储数据、进行加密操作等。

5. 反射信号回传：IC卡芯片通过调制自身的天线阻抗，将回
传的射频信号反射回读卡器。

读卡器通过接收到这个反射信号，可以获得IC卡芯片处理后的数据信息。

6. 数据解析和处理：读卡器接收到IC卡芯片反射回的信号后，会进行解析和处理，通常包括验证数据的完整性和正确性等。

在整个过程中，非接触式IC卡的工作原理主要依赖于射频信
号的传输和接收、电能的无线传输以及反射信号的回传。

这种工作方式具有安全性高、可靠性强、使用方便等特点，广泛应用于公交卡、门禁卡、身份证等领域。

文档编号： ZH-22WI-999012 版 本 号： 3.0非接触式IC 卡计时宝（SMTMJMF-V22）用 户 手 册智慧电子信息产业股份“智慧牌”非接触式IC 卡产品系列SMART CARD & IT SERISE®文档摘要项目名称：“智慧牌”非接触式IC卡计时宝文档编号：ZH-22WI-999012文档编写者：出版日期：参考文献：《智慧“一卡通”信息管理系统需求分析说明书》、《智慧“一卡通”信息管理系统概要设计说明书》、《GB/T18239-2000集成电路（IC）卡读写机通用规》和《GB 4208 外壳防护等级的分类》《GB 6587.7 电子测量仪器基本安全试验》,《GB 191 包装储运图示标志》《GB 6833.5 电子测量仪器电磁兼容性试验规辐射敏感度试验》《GB 6833.3 电子测量仪器电磁兼容性试验规静电放电敏感度试验》等文档更新记录表容简介“智慧牌”非接触式智能卡计时宝融合了美国、日本、西欧、香港、以及中国大陆各类型企事业单位的时间管理模式特点，将通用性与智能化有机结合，可视不同的使用需求而设定相应时间管理参数。

计时宝广泛适用于考勤、门禁、巡更、会议签到、钟点记录等计时、监控功能管理，可同时控制多组外控设备，接受多组输入信号，共有四种不同的工作模式供客户选择使用，适用卡片型号为Mifare One卡、CPU卡和ID卡，是企事业单位最好的时间“管家婆”。

套装形式的“计时宝”，出厂时已配齐了安装使用的必备配件，您仅需按照本说明书传授的方法，就能十分方便地掌握，并自行完成系统的安装、设置和查询。

与之配套的软件有考勤、门禁、人事、工资等管理软件，为您解决一般性的事务管理工作，如有特殊需求可与当地经销商联系，委托开发制作。

计时宝具有操作简便，安全可靠，功能实用，快速精确等特点。

在本说明书中，详细的对计时宝做了介绍，包括外观注释、产品特性、键盘介绍、配件介绍、连接器参数、连线转换盒参数和技术参数；还详尽的介绍了计时宝的安装与检测、使用方法、网络连接；最后还列出了报警代码和纠错措施以及技术支持联络方法。
