石油化工工艺流程识图知识新编

8种炼化工艺流程动图及装置图文大详解从原油到燃料油及各种化工原料要经过多种复杂的工艺流程，不同的工艺流程生产出的产品也一样。

今天带大家了解一下石油炼制的工艺流程和装置。

一、炼油工艺流程分类1、燃料型炼油工艺流程图燃料型炼油厂以燃料油为主，主要产品为汽油、柴油、煤油等燃料油。

2、燃料—润滑油型炼油工艺流程图燃料—润滑油型炼油厂除生产燃料油外，还生产润滑油，一般润滑油与石蜡联合生产。

3、燃料—化工型炼油工艺流程燃料—化工型炼油厂以生产燃料油及化工原料为主，除燃料油外，乙烯裂解原料、芳烃、丙烯等化工原料占总产品量的比例较大。

二、炼油装置及工艺详解1、炼油工艺及装置分类（1）一次加工常压蒸馏或常减压蒸馏，把原油蒸馏分为几个不同的沸点范围(即馏分)；（2）二次加工催化、加氢裂化、延迟焦化、催化重整、烃基化、加氢精制等。

将一次加工得到的馏分再加工成商品油。

（3）三次加工裂解工艺制取乙烯、芳烃等化工原料。

2、炼油工艺及装置详解2.1原油预处理预处理原因：原油中的盐和水的存在，给炼油装置的稳定操作、设备防腐带来了危害，因此在原油蒸馏前必须进行脱水脱盐。

因此原油进入炼油厂后，必须先进行脱盐脱水，使含水量达到0.1%～0.2%。

含盐量<5mg/l，对于有渣油加氢或重油催化裂化过程的炼油厂，要求原油含盐量<3mg/l。

电脱盐原理：原油中的盐大部分溶于水中，脱水的同时，盐也被脱除。

常用的脱盐脱水过程是向原油中注入部分含氯低的新鲜水，以溶解原油中的结晶盐类，并稀释原有盐水，形成新的乳状液，然后在一定温度、压力和破乳剂及高压电场作用下，使微小的水滴，聚集成较大水滴，因密度差别，借助重力水滴从油中沉降、分离，达到脱盐脱水的目的。

2.2常减压装置蒸馏装置是炼油厂重要的加工装置之一，几乎所有的炼油厂的原油都要通过常减压蒸馏装置进行一次加工，常减压蒸馏装置主要通过蒸馏过程加工原油，加热后的原油在蒸馏塔内实现各组分的分离。

流程图、PI图入门知识一、基本定义1、工艺流程图﹙又叫PI图﹚，通过图解的形式，表示出在化工生产过程中，由原料制得产品过程的物料和能量发生的变化及其流向；表示出生产中采用的化工过程和设备，PF图是了解工艺原理进行物料衡算和热量衡算的基础。

2、带控制点工艺流程图﹙又叫PI图﹚，是在PF图的基础上，更详细地表达工艺过程，并将所有的仪表及控制回路，设备主要指标及工艺管道表在图上。

PI图较全面地反映了特定的化工生产过程。

3、带控制点工艺流程的内容①工艺设备一览表所列设备。

②所有的工艺管道，包括阀门、管件、管道附件等，并标注出所有的管段号及管径、管材、保温情况等。

③标注出所有的检测仪表、调节控制系统、分析取样系统。

④对成套设备或机组在带控制点工艺流程图中以双点划线框图表示制造厂的供货范围，仅注明外围与之配套的设备、管线衔接关系。

⑤对于在工艺中有特殊要求的要在带控制点工艺流程图中表示。

⑥对于管道代号、图例、管线编号说明、物料代号、设备位号、装置代号、仪表功能字母及被测变量代号等需附注或说明。

⑦图签：包括设计单位名称、工程项目名称、设计阶段、设计项目、专业、比例、图名等。

二、工艺流程图的绘制工艺流程图的绘制时不一定按比例绘制，设备及工序方块轮廓线用细实线，并表注设备名称和代号，主要物料线用粗实线，辅助物料用中粗线，并对物料的流向用箭头表示，在流程线的起始和终了部位用文字注明物料名称、来源和去向。

对原料、辅助材料、产品及通过某设备或工序而使其流量、温度、压力、组分发生变化的中间物料进行标注。

三、工艺流程图的识读及注意事项识读带控制点的工艺流程图的主要目的是了解和掌握物料介质的工艺流程，设备的数量、名称和设备代号，所有管线的管段号、物料介质、管道规格、管道材质，管件、阀件及控制点﹙包括测压点、测温点、流量、分析点﹚的部位和名称及自动控制系统，与工艺设备有关的辅助物料﹙水、汽﹚的使用情况。

以便在检修和工艺操作实践中，做到心中有数。

补充：基础理论知识1、石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：●加快生产速度，降低生产成本，提高产品数量和质量。

●降低劳动强度，改善劳动成本。

●确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货范围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2) 所有阀门及其类型（仪表阀门除外）；3) 管道上管道等级变化时，要用分界线标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形”的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。

石油炼化常用工艺流程〔一〕常减压：1、原料：原油等；2、产出品：石脑油、粗柴油〔瓦斯油〕、渣油、沥青、减一线；3、生产工艺：第一阶段：原油预处理原油预处理：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进展脱盐脱水预处理，通常是参加破乳剂和水。

原油经过流量计、换热局部、沏馏塔形成两局部，一局部形成塔顶油，经过冷却器、流量计，最后进入罐区，这一局部是化工轻油〔即所谓的石脑油〕；一局部形成塔底油，再经过换热局部，进入常压炉、常压塔，形成三局部，一局部柴油，一局部蜡油，一局部塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。

各自的收率：石脑油〔轻汽油或化工轻油〕占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。

常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进展调剂润滑油；4、常减压设备：常压塔、减压塔为常减压工序的核心设备尤其是常压塔，其也合称蒸馏塔，两塔相连而矗，高瘦者为常压塔，矮胖的为减压塔120吨万常减压设备评估价值4600万元。

〔二〕催化裂化：催化裂化是最常用的生产汽油、柴油生产工序，汽油柴油主要是通过该工艺生产出来。

这也是一般石油炼化企业最重要的生产的环节。

1、原料：渣油和蜡油 70%左右-------，催化裂化一般是以减压馏分油和焦化蜡油为原料，但是随着原油日益加重以与对轻质油越来越高的需求，大局部石炼化企业开始在原料中搀加减压渣油，甚至直接以常压渣油作为原料进展炼制。

2、产品：汽油、柴油、油浆〔重质馏分油〕、液体丙烯、液化气；各自占比汽油占42%，柴油占21.5%,丙烯占5.8%,液化气占8%,油浆占12%。

3、生产工艺：常渣和腊油经过原料油缓冲罐进入提升管、沉降器、再生器形成油气，进入分馏塔，一局部油气进入粗汽油塔、吸收塔、空压机进入凝缩油罐，经过再吸收塔、稳定塔、最后进展汽油精制，生产出汽油。

补充：基础理论知识1、石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：●加快生产速度，降低生产成本，提高产品数量和质量。

●降低劳动强度，改善劳动成本。

●确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（PFD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1) 全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货范围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道1) 与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2) 所有阀门及其类型（仪表阀门除外）；3) 管道上管道等级变化时，要用分界线标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形”的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。

50张炼油工艺图，干货满满，收藏点赞！炼油工艺是十分复杂的一项工艺，本文通过图解的形式为大家介绍相关工艺流程，希望大家喜欢。

裂解和急冷部分示意图裂解气压缩部分示意图脱甲烷部分流程图脱乙炔、乙炔加氢和乙烯精馏流程示意图脱丙烷、脱丁烷和丙烯精馏流程示意图丙烯制冷示意流程图乙烯制冷示意流程图原油脱盐脱水的典型工艺流程原油蒸馏典型工艺流程（燃料型）原油蒸馏典型工艺流程（燃料-润滑油型）原油蒸馏典型工艺流程（化工型）混合型减压塔示意图固定床催化氧化脱硫醇法流程示意图分子筛吸附精制流程图铜-13X分子筛脱硫醇工艺流程示意图双炉热裂化原则流程图单炉热裂化原则流程图减粘裂化工艺原则流程图UHP连续重整催化剂再生流程甘醇类溶剂抽提工艺流程二甲基亚砜抽提工艺流程环丁砜抽提工艺流程芳烃精馏典型工艺流程（三塔流程）芳烃精馏工艺流程（五塔流程）加氢精制典型工艺流程图热壁反应器循环氢脱H2S工艺流程图渣油加氢处理工艺原则流程图一段一次通过加氢裂化流程一段一次通过生产燃料、润滑加氢裂化反应部分流程图一段串联全循环加氢裂化反应系统流程图高压二段全循环加氢裂化反应系统流程图常规延迟焦化流程示意图焦炭塔换塔操作顺序高低并列式催化裂化反应再生系统流程同轴式提升管催化裂化反应器和再生器简图分馏系统工艺流程双塔吸收稳定流程两段再生带有取热设施的渣油催化裂化反应再生系统流程无取热设施的渣油催化裂化反应再生系统示意图内溢流管前置烧焦罐两段再生器简图外循环管前置烧焦罐两段再生器简图烟气串联的快速床再生反应-再生器简图后置烧焦罐再生主要操作数据催化裂化能量回收系统流程图原料油典型工艺流程汽提流程示意图重整典型工艺流程重整反应器结构UOP连续重整催化剂再生流程。

第一章石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的部分直接劳动，使生产在不同程度上自动地进行，称为石油化工自动化。

实现化工自动化的目的是：加快生产速度，降低生产成本，提高产品数量和质量。

降低劳动强度，改善劳动成本。

确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备及仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1.1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图（P FD），公用物料流程图（UFD），工艺管道及仪表流程图（PID、UID）。

1.1.1工艺流程图（PFD）中应该包括：工艺设备及其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件（温度、压力、流量）；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

1.1.2公用物料流程图（UFD）中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

1.1.3工艺管道及仪表流程图（PID）需表示如下内容：1.1.3.1设备1)全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；2)成套供应的机组制造厂的初步供货范围；3)全部设备管口；4)非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5)如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6)泵、压缩机、鼓风机等转动设备的驱动型式。

1.1.3.2管道1)与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2)所有阀门及其类型（仪表阀门除外）；3)管道上管道等级变化时，要用分界线标明分界；4)容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和5)为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头；6)蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7)所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8)取样点的编号、位置、形式和结构；9)所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10)异径管需注明其形式及规格；对改、扩建装置，应表示与已有设备或管道的连接点。

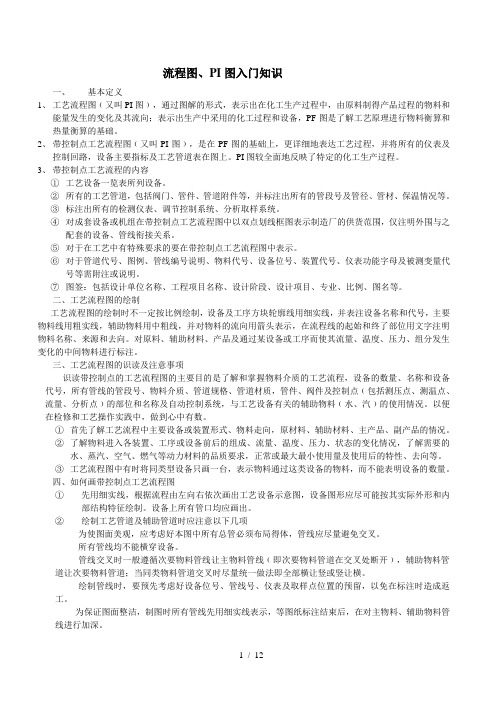

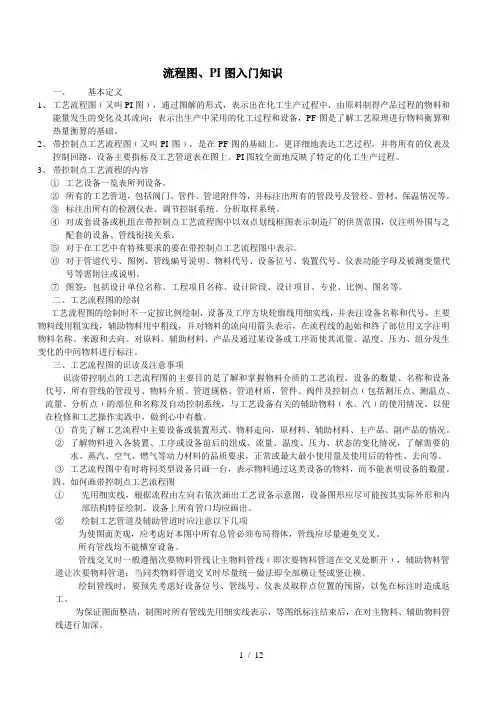

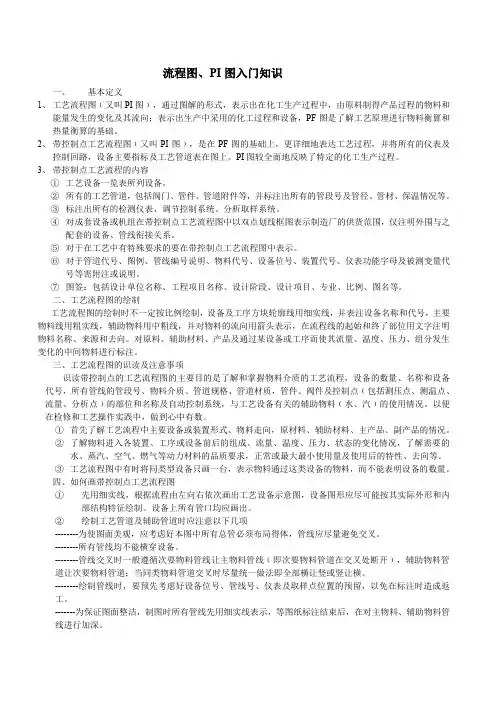

流程图、PI图入门知识一、基本定义1、工艺流程图﹙又叫PI图﹚，通过图解的形式，表示出在化工生产过程中，由原料制得产品过程的物料和能量发生的变化及其流向；表示出生产中采用的化工过程和设备，PF图是了解工艺原理进行物料衡算和热量衡算的基础。

2、带控制点工艺流程图﹙又叫PI图﹚，是在PF图的基础上，更详细地表达工艺过程，并将所有的仪表及控制回路，设备主要指标及工艺管道表在图上。

PI图较全面地反映了特定的化工生产过程。

3、带控制点工艺流程的内容①工艺设备一览表所列设备。

②所有的工艺管道，包括阀门、管件、管道附件等，并标注出所有的管段号及管径、管材、保温情况等。

③标注出所有的检测仪表、调节控制系统、分析取样系统。

④对成套设备或机组在带控制点工艺流程图中以双点划线框图表示制造厂的供货范围，仅注明外围与之配套的设备、管线衔接关系。

⑤对于在工艺中有特殊要求的要在带控制点工艺流程图中表示。

⑥对于管道代号、图例、管线编号说明、物料代号、设备位号、装置代号、仪表功能字母及被测变量代号等需附注或说明。

⑦图签：包括设计单位名称、工程项目名称、设计阶段、设计项目、专业、比例、图名等。

二、工艺流程图的绘制工艺流程图的绘制时不一定按比例绘制，设备及工序方块轮廓线用细实线，并表注设备名称和代号，主要物料线用粗实线，辅助物料用中粗线，并对物料的流向用箭头表示，在流程线的起始和终了部位用文字注明物料名称、来源和去向。

对原料、辅助材料、产品及通过某设备或工序而使其流量、温度、压力、组分发生变化的中间物料进行标注。

三、工艺流程图的识读及注意事项识读带控制点的工艺流程图的主要目的是了解和掌握物料介质的工艺流程，设备的数量、名称和设备代号，所有管线的管段号、物料介质、管道规格、管道材质，管件、阀件及控制点﹙包括测压点、测温点、流量、分析点﹚的部位和名称及自动控制系统，与工艺设备有关的辅助物料﹙水、汽﹚的使用情况。

以便在检修和工艺操作实践中，做到心中有数。

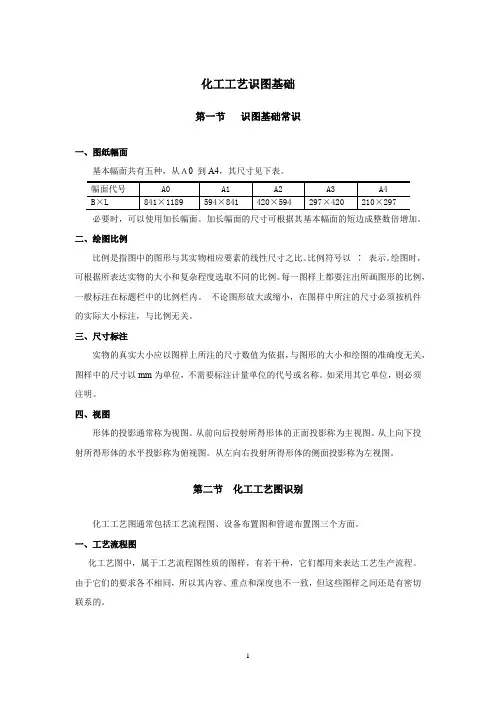

化工工艺识图基础第一节识图基础常识一、图纸幅面基本幅面共有五种，从Ａ0 到A4，其尺寸见下表。

必要时，可以使用加长幅面。

加长幅面的尺寸可根据其基本幅面的短边成整数倍增加。

二、绘图比例比例是指图中的图形与其实物相应要素的线性尺寸之比。

比例符号以∶表示。

绘图时，可根据所表达实物的大小和复杂程度选取不同的比例。

每一图样上都要注出所画图形的比例，一般标注在标题栏中的比例栏内。

不论图形放大或缩小，在图样中所注的尺寸必须按机件的实际大小标注，与比例无关。

三、尺寸标注实物的真实大小应以图样上所注的尺寸数值为依据，与图形的大小和绘图的准确度无关，图样中的尺寸以mm为单位，不需要标注计量单位的代号或名称。

如采用其它单位，则必须注明。

四、视图形体的投影通常称为视图。

从前向后投射所得形体的正面投影称为主视图。

从上向下投射所得形体的水平投影称为俯视图。

从左向右投射所得形体的侧面投影称为左视图。

第二节化工工艺图识别化工工艺图通常包括工艺流程图、设备布置图和管道布置图三个方面。

一、工艺流程图化工艺图中，属于工艺流程图性质的图样，有若干种，它们都用来表达工艺生产流程。

由于它们的要求各不相同，所以其内容、重点和深度也不一致，但这些图样之间还是有密切联系的。

工艺流程图一般有如下几种：1.全厂总工艺流程图或物料平衡图为总设计说明提供的全厂总工艺图。

以车间为单位，工艺线只画主要材料，用粗实线表示；流动方向用箭头绘制在流线上。

该图还显示了车间名称、每个车间的原材料、半成品和成品名称、平衡数据、来源和目的地等2.物料流程图物料流程图一般在初步设计阶段完成物料平衡和热平衡后绘制。

在全厂总工艺流程图的基础上，分别表示各车间的内部工艺流程和物料流程。

标记工艺中每种材料的成分、流量和设备特性数据。

材料流程图不仅可作为审查的数据，也可作为进一步设计的基础，还可作为未来生产操作的参考。

3.带控制点的工艺流程图（PI图）带控制点的工艺流程图是基于物料流程图的详细工艺流程图。
