PLC的原理及应用试题答案一、基本概念•PLC（Programmable Logic Controller）是可编程逻辑控制器的缩写，是一种专门用于工业自动化领域的控制器。
•PLC的基本原理是通过内部的程序控制逻辑和数字输入输出接口，实现对工业装置的控制和监控。
•PLC通常由中央处理器、内存单元、输入/输出接口和通信接口等组成。
二、PLC的工作原理1.输入信号采集和处理：–PLC通过数字输入接口采集外部的开关、传感器等信号。
–PLC内部进行信号处理，将输入信号转化为逻辑信号。
2.程序执行：–PLC内部存储了用户编写的程序，该程序在中央处理器的控制下依次执行。
–程序中可以包含逻辑判断、运算处理、定时等控制功能。
3.输出控制：–PLC通过数字输出接口将控制信号输出到执行器、继电器等设备上。
–输出信号可以用于控制电机、阀门、报警指示灯等。
三、PLC的应用场景•PLC广泛应用于工业自动化领域，例如：1.制造业：用于自动化生产线的控制和监控。
2.化工行业：用于控制化工过程中的各种参数。
3.电力系统：用于电力设备的控制和保护。
4.污水处理：用于控制污水处理系统的运行。
5.食品和饮料工业：用于控制食品生产线。
6.汽车制造：用于控制汽车生产过程中的机器和设备。
四、PLC的优势1.稳定可靠：PLC内部采用可靠的电子元件，能够在恶劣的工作环境下正常工作。
2.灵活可编程：PLC通过编写程序来控制和监控工业装置，可以根据实际需求进行灵活调整。
3.抗干扰能力强：PLC采用数字信号，抗干扰能力强，能够正常工作在高噪声环境下。
4.易于维护和升级：PLC的硬件和软件模块化，可以方便地进行维护和升级。
5.成本低廉：相比于传统的控制方式，PLC的成本相对较低。
五、PLC试题答案1.什么是PLC的全称？–答案：PLC的全称是可编程逻辑控制器（Programmable Logic Controller）。
2.PLC的工作原理是什么？–答案：PLC通过内部的程序控制逻辑和数字输入输出接口，实现对工业装置的控制和监控。
PLC 试题答案及要点归纳汇总1、常用的主令电器有按钮、行程开关和转换开关等。
、交流接触器的灭弧一般采用___________、____________和______________等，直流接触器采用__________灭弧的方式。
、 三相笼型异步电动机常用的降压起动方法有定子串电阻或阻抗减压起动、星形-三角形换接减压起动和延边三角形减压起动 及 自耦变压器减压起动等。
、 实现电动机短路保护，通常采用熔断器。
、 为使变速时齿轮易于啮合，X62W 铣床中设置了________________控制线路。
、 PLC 是通过一种周期扫描工作方式来完成控制的，每个周期主要包括输入采样、程序执行、输出刷新三个阶段。
、 说明下列指令意义。
MC 主控指令 ORB 模块或指令 RET 置位指令 LD 动合触头起指令 MPS 进栈指令 RST 复位指令、低压电器按操作方式可分为自动电器和手动电器。
、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护和电压保护和弱磁保护等。
0、电气控制系统图主要有：电气原理图、电气元件布置图和电气安装接线图等。
1、笼型异步电动机常用的电气制动方式有能耗制动和反接制动。
2、PLC 采用周期扫描的工作方式，一个扫描周期主要可分为输入采样、程序执行及输出刷新三个阶段。
3、串联触点较多的电路应编在梯形图的上方，并联触点多的电路应放在梯形图的左方。
4、PLC 主控继电器指令是MCR 。
5 、PLC 的硬件主要由输入电路 、输出电路和内部控制电路三部分组成。
6、电磁机构由吸引线圈、铁心、衔铁等几部分组成。
7、各种低压断路器在结构上都有主触头、灭弧装置、自由脱扣器和操作机构等部分组成。
8、交流接触器的触点系统分为主触头和辅助触点，用来直接接通和分断交流主电路和控制电路。
9、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲，进而推动机构动作的一种保护电器，主要被用作电动机的长期过载保护。
plC模拟试题及答案1. 什么是PLC？- A. 可编程逻辑控制器- B. 个人学习计算机- C. 个人笔记本电脑- D. 过程逻辑控制答案：A2. PLC通常用于哪些领域？- A. 教育- B. 制造业- C. 医疗- D. 所有以上答案：D3. PLC的编程语言包括哪些？- A. 梯形图- B. 功能块图- C. 结构化文本- D. 所有以上答案：D4. 梯形图是用于什么类型的编程？- A. 文本编程- B. 图形编程- C. 汇编语言- D. 机器语言答案：B5. PLC的输入/输出模块通常用于什么？ - A. 数据存储- B. 与外部设备通信- C. 网络连接- D. 电源管理答案：B6. PLC的CPU模块主要负责什么？- A. 电源供应- B. 逻辑运算- C. 数据存储- D. 通信答案：B7. PLC的内存通常用于存储什么？- A. 操作系统- B. 应用程序- C. 用户数据- D. 所有以上答案：D8. PLC的扫描周期是指什么？- A. PLC执行一次完整扫描所需的时间- B. PLC的启动时间- C. PLC的停机时间- D. PLC的维护周期答案：A9. PLC的诊断功能通常用于什么？ - A. 系统升级- B. 系统维护- C. 故障检测- D. 性能优化答案：C10. PLC的通信协议通常包括哪些？ - A. Modbus- B. Profibus- C. Ethernet/IP- D. 所有以上答案：D。
PLC控制技术考试模拟题（含参考答案）一、单选题（共52题，每题1分，共52分）1.PLC在工业生产现场工作，对PLC的I/O接口的要求说法正确的是（）A、应具有良好的接地能力B、应具有良好的抗干扰能力C、应具有断电保持功能D、应具有报警功能正确答案：B2.步进电机如果用的是DC5V的脉冲输入信号,目前PLC有DC24V的脉冲输出,应怎么办？（）A、并联一个电阻,2K欧,2WB、并联一个电阻,1K欧,1WC、串联一个电阻,2K欧,1WD、串联一个电阻,2K欧,2KW正确答案：C3.步进电机的细分数代表什么含义？A、转一圈的脉冲B、转一圈的频率C、速度D、电机电流正确答案：A4.步进电机旋转角度与哪个参数有关？（）A、脉冲数量B、电压C、脉冲频率D、脉冲占空比正确答案：A5.FX系列PLC的P指针不能用于（）A、条件跳转指令B、中断指令C、子程序调用指令正确答案：B6.在FX2N系列PLC中，S500属于（）状态继电器。
A、初始B、回零C、通用D、断电保持正确答案：D7.M8013的脉冲输出周期是多少? （）。
A、1秒B、5秒C、10秒D、13秒正确答案：A8.对于32位双向计数器c200,当特殊辅助继电器M8200置1时，c200为（）计数。
A、可加、可减计数B、加计数C、减计数正确答案：C9.国内外PLC各生产厂家都把（）作为第一用户编程语言。
A、梯形图B、指令表C、逻辑功能图D、C语言正确答案：A10.PLC英文名称的全称是（）。
A、programming logic controllerB、programmable logical controllerC、programmer logical controllerD、programing logic controller正确答案：B11.触摸屏实现数值输入时,要对应PLC内部的（）A、输入点XB、输出点YC、数据存贮器DD、定时器正确答案：C12.M8012的脉冲输出周期是多少?A、10MSB、100MSC、1MIND、1S正确答案：B13.FX2N系列最多能扩展到多少个点（）。

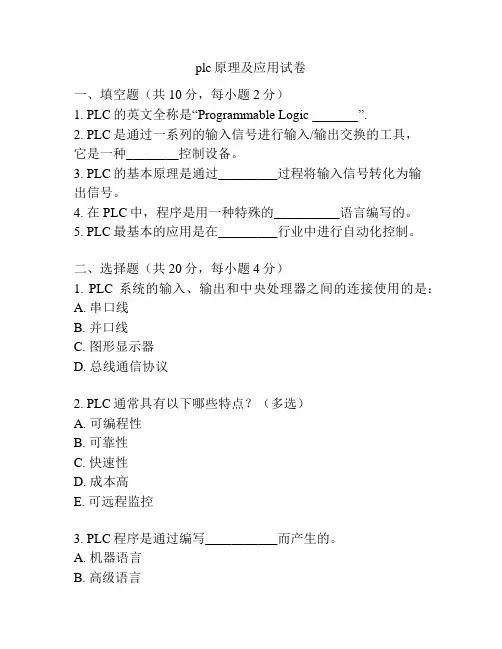

plc原理及应用试卷一、填空题（共10分，每小题2分）1. PLC的英文全称是“Programmable Logic _______”.2. PLC是通过一系列的输入信号进行输入/输出交换的工具，它是一种________控制设备。
3. PLC的基本原理是通过_________过程将输入信号转化为输出信号。
4. 在PLC中，程序是用一种特殊的__________语言编写的。
5. PLC最基本的应用是在_________行业中进行自动化控制。
二、选择题（共20分，每小题4分）1. PLC系统的输入、输出和中央处理器之间的连接使用的是：A. 串口线B. 并口线C. 图形显示器D. 总线通信协议2. PLC通常具有以下哪些特点？（多选）A. 可编程性B. 可靠性C. 快速性D. 成本高E. 可远程监控3. PLC程序是通过编写___________而产生的。
A. 机器语言B. 高级语言C. 汇编语言D. 机器指令4. PLC的输入信号主要来自以下哪些设备？（多选）A. 开关B. 传感器C. 显示器D. 执行器5. PLC常用于以下哪些行业中？（多选）A. 制造业B. 石油化工C. 医疗卫生D. 金融业三、简答题（共20分，每小题10分）1. 请简要描述PLC的工作原理。
2. 举例说明PLC在工业领域的应用。
四、综合应用题（共50分）某工厂有一个自动化流水线，需要PLC控制系统进行运行。
流水线主要包含以下几个设备：- 传送带：负责将产品从一个区域传送到另一个区域；- 机械手：负责将产品从传送带上拿起并放置在指定位置；- 检测器：负责检测产品的质量；- 打包机：负责将符合质量要求的产品打包。
请根据以上描述，回答以下问题：1. 请使用PLC的输入信号和输出信号，设计流水线的自动控制系统。
2. 请编写PLC程序，实现流水线的自动化运行，如传送带的启停、机械手的动作、产品质量的检测和打包机的启停。
（注：可用文字描述或简单的流程图进行说明）参考答案：一、填空题1. Controller2. 逻辑3. 运算4. 逻辑5. 工业二、选择题1. D2. A、B、C、E3. B4. A、B5. A、B、C三、简答题1. PLC的工作原理是通过接收输入信号，经过逻辑和运算的处理，产生相应的输出信号，实现自动化控制。
PLC原理及应⽤试题库PLC试题 1⼀、单项选择题(每⼩题2分，共10分)1.请从下列语句表选项中选择错误的⼀个()。
A. OI I3.2B. MOV B VW1，SMW0C. RI Q4.5，3D. CALL SBR_02.请从下列语句表选项中选择错误的⼀个()。
A. NOP12B. LIFO VB100，AC3C. ENDD. CALL SRB_13.请从下列语句表选项中选择错误的⼀个()。
A. SQRT SMD0B. LDR=VD10,SMD10C. OW=AC2，2000D. TON T34，2004.程序中⼀运⾏就ON的触点为。
A．R9010 B．R9011 C．R9012 D．R90135、可编程控制器的最⼩系统⼀般由⼏个主要部分构成。
A. 中央处理单元CPU、存储器、I/O接⼝、定时器／计数器、中断系统等。
B. CPU单元和编程器C. CPU单元、I/O扩展单元、I／O链接单元、扩展存储器单元及输⼊/输出设备。
D. 中央处理单元CPU、存储器、外部设备接⼝、编程器⼆、填空题(每空1分，共10分)1.如果加计数器CTU的复位输⼊电路(R)______，计数输⼊电路(CU)由断开变为接通，计数器的当前值加1。
当前值达到设定值(PV)时，其常开触点______，常闭触点______。
复位输⼊电路(R)______时计数器被复位，复位后其常闭触点______，当前值为______。
2.程序运⾏监控可以⽤以下三种⽅法：______、功能块图、______，其中只有______监视可以反映指令的______状态。
三、语句表梯型图相互转换题(共25分)1.请将下列语句表程序转化成梯形图。
(7分)LD I0.0A I0.1LD I0.2ONI I0.4AN I0.3OLD=Q0.02.请将下列梯形图转化成语句表。
(9分)3.请将下列梯形图转化成语句表。
(9分)四、简答题(共19分)1.简述电机制动的各种⽅法。
plc原理及应用期末考试试题及答案一、填空题（每空1分，共10分）1. PLC的全称是_______，它是一种专门为工业环境设计的_______控制装置。
2. PLC的工作原理基于_______扫描方式，包括输入采样、_______处理、输出刷新三个阶段。
3. 梯形图是PLC编程中最常用的编程语言之一，它由_______、线圈和_______组成。
4. 在PLC中，S7-200系列属于_______PLC，而S7-300系列属于_______PLC。
5. PLC的输入/输出接口模块通常包括数字量输入/输出模块和_______输入/输出模块。
二、选择题（每题2分，共20分）1. PLC的CPU模块主要负责（）。
A. 存储程序B. 执行程序C. 处理输入/输出信号D. 显示状态信息2. PLC的扫描周期主要取决于（）。
A. 程序复杂度B. CPU处理速度C. 扫描方式D. 输入/输出模块数量3. 在梯形图中，常闭触点的符号是（）。
A. 一个带有小圆圈的矩形B. 一个带有小圆圈的菱形C. 一个没有小圆圈的矩形D. 一个没有小圆圈的菱形4. PLC的编程软件通常不包括（）。
A. 程序编辑器B. 程序编译器C. 程序模拟器D. 程序调试器5. S7-200系列PLC的最大I/O点数是（）。
A. 128点B. 256点C. 512点D. 1024点三、简答题（每题5分，共20分）1. 简述PLC的工作原理。
2. 描述梯形图编程语言的特点。
3. 解释PLC的输入/输出模块的作用。
4. 说明S7-200系列和S7-300系列PLC的主要区别。
四、计算题（每题10分，共20分）1. 假设一个PLC的CPU处理速度为100MHz，扫描周期为10ms，请计算该PLC在一个扫描周期内能处理多少条指令。
2. 如果一个PLC系统有10个数字量输入模块，每个模块有16个输入点，那么该系统总共有多少个数字量输入点？五、编程题（每题15分，共30分）1. 编写一个简单的PLC程序，实现一个电机的启动和停止控制。
plc实操考试题及答案文库PLC实操考试是一项检验考生在实际工作中应用PLC（可编程逻辑控制器）技能的测试。
以下是一些典型的PLC实操考试题目及其答案，供考生参考和练习。
1. 题目：使用PLC实现一个简单的启停控制。
答案：首先，我们需要设置一个输入信号，例如按钮，用于启动和停止电机。
在PLC程序中，我们可以使用一个简单的逻辑控制语句来实现这一功能。
当按钮被按下时，电机启动；当按钮再次被按下时，电机停止。
这可以通过设置一个变量来跟踪电机的状态（启动或停止），并根据按钮的输入信号来改变这个状态。
2. 题目：设计一个PLC程序，用于控制一个三相电机的正反转。
答案：要实现三相电机的正反转控制，我们需要使用三个接触器来控制电机的三个相位。
在PLC程序中，我们可以使用两个按钮来分别控制正转和反转。
当正转按钮被按下时，相应的接触器闭合，电机开始正转；当反转按钮被按下时，相应的接触器闭合，电机开始反转。
同时，我们需要确保两个按钮不能同时被按下，以防止接触器短路。
3. 题目：编写一个PLC程序，用于控制一个自动门的开闭。
答案：自动门的控制涉及到多个传感器和执行器。
首先，我们需要一个接近传感器来检测是否有人接近门。
当传感器检测到有人时，PLC程序将控制门打开。
门打开后，我们可以使用一个限位开关来检测门是否完全打开。
如果门在设定的时间内没有完全打开，PLC程序将发出报警信号。
当人离开门的感应区域时，PLC程序将控制门关闭，同样使用限位开关来检测门是否完全关闭。
4. 题目：设计一个PLC程序，用于控制一个简单的温度控制系统。
答案：温度控制系统通常包括一个温度传感器和一个执行器（如加热器或冷却器）。
在PLC程序中，我们首先读取温度传感器的值，并将其与设定的目标温度进行比较。
如果实际温度低于目标温度，PLC程序将控制加热器开启，以提高温度；如果实际温度高于目标温度，PLC程序将控制冷却器开启，以降低温度。
当温度达到目标值时，加热器和冷却器都将关闭。

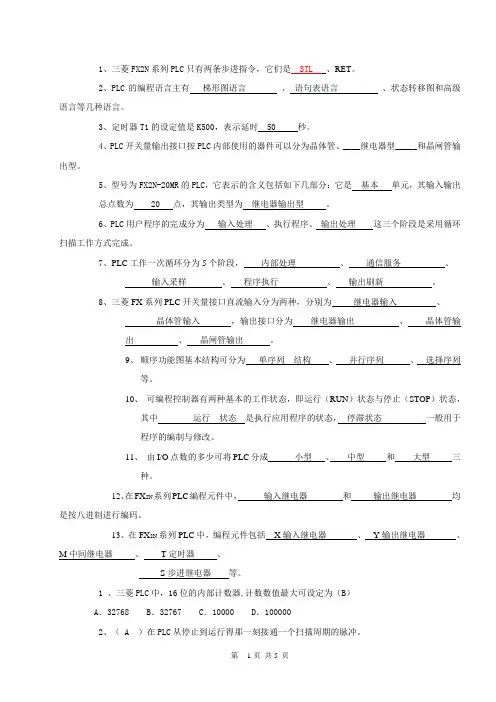

1、三菱FX2N系列PLC只有两条步进指令，它们是 STL 、RET。
2、PLC的编程语言主有梯形图语言、语句表语言、状态转移图和高级语言等几种语言。
3、定时器T1的设定值是K500，表示延时 50 秒。
4、PLC开关量输出接口按PLC内部使用的器件可以分为晶体管、____继电器型_____和晶闸管输出型。
5、型号为FX2N-20MR的PLC，它表示的含义包括如下几部分：它是基本单元，其输入输出总点数为 20 点，其输出类型为继电器输出型。
6、PLC用户程序的完成分为输入处理、执行程序、输出处理这三个阶段是采用循环扫描工作方式完成。
7、PLC工作一次循环分为5个阶段，内部处理、通信服务、输入采样、程序执行、输出刷新。
8、三菱FX系列PLC开关量接口直流输入分为两种，分别为继电器输入、晶体管输入，输出接口分为继电器输出、晶体管输出、晶闸管输出。
9、顺序功能图基本结构可分为单序列结构、并行序列、选择序列等。
10、可编程控制器有两种基本的工作状态，即运行（RUN）状态与停止（STOP）状态，其中运行状态是执行应用程序的状态，停滞状态一般用于程序的编制与修改。
11、由I/O点数的多少可将PLC分成小型、中型和大型三种。
12、在FX2N系列PLC编程元件中，输入继电器和输出继电器均是按八进制进行编码。
13、在FX2N系列PLC中，编程元件包括X输入继电器、Y输出继电器、M中间继电器、T定时器、S步进继电器等。
1 、三菱PLC中，16位的内部计数器,计数数值最大可设定为（B）A．32768 B．32767 C．10000 D．1000002、（ A ）在PLC从停止到运行得那一刻接通一个扫描周期的脉冲。
A.M8002B.M8000C.M8011D.M80123、K2X0 的操作数字长是（B ）A.8 位B.16 位C.32 位D.64 位4、下列关于梯形图的格式说法错误的是（ D ）。
A、梯形图按行从上至下编写，每行从左至右顺序编写。
PLC原理及其应用考试试卷姓名部门科室分数一、填空题（40分，每空2分）1.1969年由美国数字设备公司（DEC）根据美国通用汽车公司（GE）的要求研制成功。
2.PLC的设计思想吸取了继电器和计算机两者的优点。
3.现代工业自动化的三大技术支柱PLC、机器人、CAD/CAM。
4.1974年我国开始仿制美国的第二代PLC产品，但因元器件质量和技术问题等原因未能推广。
5.PLC的基本功能有逻辑控制功能、定时控制功能、计数控制功能、步进控制功能、数据处理功能、回路控制功能、通讯联网功能、监控功能、停电记忆功能、故障诊断功能。
6.PLC大部分都具有数据处理功能，可以实现算术运算、数据比较、数据传送、数据移位、数制转换译码编码等操作。
7.PLC的故障自诊断功能，大大提高了PLC控制系统的安全和可维护性。
8.继电器控制采用硬接线方式装配而成，只能完成既定/预先设定/特定的功能；PLC控制只要改变程序并改动少量的接线端子，就可适应生产工艺的改变。
9.PLC组成：电源部件、中央处理单元（CPU板）、存储器、输入输出（I/O）部件、功能模块和通信模块等。
二、选择题（不定项；每题2分，共10分）1.PLC的核心部件是（C ）A 电源部件B 功能模块C CPUD I/O部件2.关于CPU的作用描述正确的是（ABCD ）A 接收并存储编程器或其它外设输入的用户程序或数据B 诊断电源、PLC内部电路故障和编程中的语法错误等C 接收并存储从输入单元（接口）得到现场输入状态或数据D 根据运算结果，更新有关标志位和输出内容，通过输出接口实现控制、制表打印或数据通讯等功能3.大型PLC的微处理器一般采用（C ）位处理器。
A 8B 16C 32D 644.PLC中，存储器主要用于存储（ABC ）。
A 系统程序B 用户程序C 数据D 符号注释5.PLC能够通过通讯接口连接的外部设备有（ABCD ）。
A 打印机B 二次仪表C PLCD 计算机三、判断题（每题2分，共10分）1.系统程序，由PLC的用户编写的，在PLC使用过程中不会变动，它和PLC的硬件组成有关，它关系到PLC的性能。
PLC原理及应用模拟试卷1一、填空选择题：（共6小题，每空1分，共18分）1. PLC是一种工业控制计算机，它的基本结构是由CPU、输入输出电路、存储器和电源组成。
2. PLC开关量输出接口按PLC内部使用的器件可以分为晶体管输出型、_继电器_输出型和继电器输出型。
3. PLC用户程序的完成分为输入采样、执行程序、输出刷新三个阶段。
这三个阶段是采用循环扫描工作方式分时完成的。
4. PLC的编程语言常用的有梯形图、指令语言和功能图语言及高级语言。
5. PLC的控制系统构成主要由输入设备、_PLC_和__输出设备__等三部分。
6. 型号为FX1s-20MR的PLC，它表示的含义包括如下几部分：它是主机单元，其输入输出总点数为20 点，其中输入点数为12 点，输出点数为8 点，其输出类型为继电器输出型。
二、单项选择题：（共6小题，每小题3分，共18分）1. 下列结构中，不属于PLC的基本组成结构的是（Ｄ）。
A. CPUB. 输入、输出接口C. 存储器D. 定时器2. 三菱公司PLC的型号为FX2N-48MR，则它的I/O总点数为（Ａ）。
A. 48B. 4C. 8D. 不能确定3. 继电接触式控制电路可以翻译成PLC的（Ｂ）程序。
A. 助记符B. 梯形图C. C语言D. 汇编语言4. 下列不属于FX2N系列PLC的编程元件的是（Ｄ）。
A. 输入继电器XB. 输出继电器YC. 辅助继电器MD. 热继电器FR5. 某PLC 的输出接口是晶体管电路，则其输出可驱动（ Ｂ ）负载。
A. 交流 B. 直流 C. 交、直流 D. 不能确定6. 三菱PLC 的内部实时时钟数据存放的寄存器为 （ Ｄ ）。
A. D0-D20 B. D30-D40 C. D8000-D8090 D. D8013-D8019三、判断题：如正确，请在每题的括号内打“√” ；如错误，请在每题的括号内打“×”（共5小题，每小题2分，共10分）1. PLC 的输出指令OUT 是对继电器的线圈进行驱动的指令，但它不能用于输入继电器。
( √ )2. 把应用程序写入PLC 中，可以在线编程也可以离线编程。
（ √ ）3. 在PLC 控制中可利用PLC 内部定时器来取代低压电器时间继电器来实现时间控制。
（ √ ）4. 在FX 2N —20 M R 的PLC 中设置有输入继电器X430、输出继电器Y480、辅助继电器M790。
（ ╳ ）5. 输出接口为晶体管输出的PLC 可以驱动交流负载。
（ ╳ ）四、分析题（满分10分）试分析图1所示PLC 的硬件接线和程序实现对三相异步电动机的正转长动控制的工作原理，包括起动、停止和过载保护实现原理。
其中SB1为正转起动按钮，SB2为停止按钮。
KM1控制电动机正转。
SB1SB2FR（Y000）[END]X000X001X002Y000图1【答】：正转起动：按下起动按钮SB1，输入继电器X000通电，输出继电器Y000线圈通电且自锁，驱动KM1线圈通电，主电路中KM1的主触点闭合，电动机得电，转动起来。
停止：当按下停止按钮SB2，输入继电器X001常闭触点断开，输出继电器Y000线圈断电，KM1线圈断电，主电路中KM1的主触点断开，电动机失电，电动机停止运行。
过载保护：当电动机出现过载时，热继电器FR常开触点闭合，输入继电器X002常开触点恢复断开，输出继电器Y000线圈断电，KM1线圈断电，主电路中KM1的主触点断开，电动机失电，电动机停止运行。
五编程题（每小题10分，满分20分）1、试分析编写图2所示梯形图对应的语句指令表程序。
图2LD X000AND X001MPSAND X002OUT Y000MPPOUT M1LD M1MPSAND Y000OUT Y001MPPAND X003OUT Y002LD X004AND X005MPSAND Y002OUT Y003MRDAND Y001OUT Y004MRDAND X006AND Y002OUT Y005MPPAND X007AND Y004OUT Y0062、试分析编写图3所示语句指令表对应的梯形图程序。
图3六、改错题（满分10分）试分析图4所示PLC梯形图程序的错误所在，在图中标出错误位置，并在图左侧空白处改正之。
【解】：1、X000与Y000位置互换；2、X001与X002和Y001的并联支路位置互换；3、T0定时器加延时值；4、C0计数器加计数值；5、STL指令作用元件是状态器S20。
修改后的程序见下图：（Y000）X000X001（Y001）X002Y001X003X001（T0）[END]Y001（C0）C0（S0）STL图4七、设计题（满分14分）1. 试设计三个喷泉头的PLC 控制装置。
要求如下： （1）画出PLC 的I/O 硬件接线图；（2）试用MOV 指令编写Y000、Y001、Y002三个喷泉头花样方式喷水梯形图程序，喷水花样自行设计。
（3）写出指令表程序。
1、设定：SB1为起动按钮，SB2为停止按钮， PLC 的I/O 接线图如下：2、编制梯形图程序：3、编写语言指令程序如下：PLC原理及应用模拟试卷2一、填空题：（共7小题，每空1分，共30分）1. PLC（Programmable Logic Controller）是一种工业计算机，它主要由CPU 、存储器、输入/输出单元电路和电源等组成。
根据PLC的输入/输出总点数及内存容量不同可分为超小型、小型、中型和大型PLC。
2. PLC的程序工作方式分为三个阶段：输入采样程序执行和输出刷新。
3. 三菱公司的FX系列PLC的内部软元件有输入继电器X、输出继电器Y、辅助继电器M、状态器S、定时器T、计数器C、数据寄存器D、变址寄存器V、Z。
4. 三菱公司的FX系列PLC型号为FX2N-40MRD，其中数字40的含义是I/O 的总点数、字母M的含义是主机单元、字母R的含义是继电器输出型。
5. 步进顺控指令有两个：STL 和RET 。
步进顺控的基本类型有单流程、选择型分支和循环与跳转顺控。
6. PLC网络包括PLC控制网络和PLC通信网络两类。
三菱PLC提供了三层通信网络：以太网、区域网、现场总线网。
7. 针对不同的控制对象，PLC的硬件输出单元为继电器输出、晶体管输出和晶闸管输出等三种形式。
PLC的编程设备有手持编程器和PC 。
二、分析题（共2小题，每小题12分，共24分）1. 如图1所示行程开关控制的机床工作台自动往返控制电路，图中行程开关SQ1、SQ2作为往复运动控制用，而SQ3、SQ4作为极限位置保护用。
其中SB1为停止按钮，SB2、SB3为起动按钮，FR为过载保护触点；试说明正反转起动、停止、过载保护的控制实现原理。
图11.【答】：正向起动：按下起动按钮SB2，输入继电器X002通电，程序中辅助继电器M1通电且自锁，定时器T1通电，到达设定时间1秒后，T1的常开触点闭合，输出继电器Y001线圈通电，驱动KM1线圈通电，主电路中KM1的主触点闭合，电动机得电，正向转动起来，带动工作台向左运动。
当工作台撞下行程开关SQ2时，输出继电器Y001线圈断电，程序中辅助继电器M2通电且自锁，定时器T2通电，到达设定时间1秒后，T2的常开触点闭合，输出继电器Y002线圈通电，驱动KM2线圈通电，主电路中KM2的主触点闭合，电动机相序改变，反向转动起来，带动工作台向右运动。
（4分）反向起动：按下起动按钮SB3，输入继电器X003通电，程序中辅助继电器M2通电且自锁，定时器T2通电，到达设定时间1秒后，T2的常开触点闭合，输出继电器Y002线圈通电，驱动KM2线圈通电，主电路中KM2的主触点闭合，电动机得电，反向转动起来，带动工作台向右运动。
当工作台撞下行程开关SQ1时，输出继电器Y002线圈断电，程序中辅助继电器M1通电且自锁，定时器T1通电，到达设定时间1秒后，T1的常开触点闭合，输出继电器Y001线圈通电，驱动KM1线圈通电，主电路中KM1的主触点闭合，电动机相序改变，正向转动起来，带动工作台向左运动。
（4分）停止：不论电动机是在正转还是反转状态，按下停止按钮SB1，输入继电器X001通电，程序中X001的常闭触点断开，主控MC 指令停止工作，输出继电器Y001或Y002线圈断电，驱动KM1或KM2线圈断电，主电路中KM1或KM2的主触点断开，电动机失电，工作台停止运动。
（2分）过载保护：不论电动机是在正转还是反转状态，一旦发生过载现象，FR 的常开触点闭合，输入继电器X000通电，程序中X000的常闭触点断开，主控MC 指令停止工作，输出继电器Y001或Y002线圈断电，驱动KM1或KM2线圈断电，主电路中KM1或KM2的主触点断开，电动机失电，工作台停止运动。
（2分）2. 如图2所示为PLC 控制一声光报警电路及程序，其中SB1为起动按钮，SB2为停止按钮，Y0驱动报警灯，Y1驱动蜂鸣器。
试说明程序控制的特点和控制过程。
图2SB1SB22.【答】：控制的特点：当按下起动按钮SB1后，发光二极管LED1每隔1秒钟闪烁1次，同时蜂鸣器一直在响，当发光二极管LED1闪烁100次后，发光二极管LED1自动停止闪烁，蜂鸣器同时停止响声。
（4分）控制过程：1. 起动过程：按下起动按钮SB1，PLC的输入继电器X000通电，程序中X000的常闭触点闭合，计数器C0清零，辅助继电器M0通电且自锁，定时器T1与T2组成闪烁电路工作，驱动输出继电器Y000每隔1秒接通一次，带动发光二极管LED1每隔1秒钟闪烁1次。
同时输出继电器Y001通电，驱动蜂鸣器一直在响。
当发光二极管LED1闪烁100次后，计数器C0到达设定值，C0的常闭触点断开，辅助继电器M0断电，程序终止运行，发光二极管LED1自动停止闪烁，蜂鸣器同时停止响声。
（6分）2. 起动过程：当发光二极管LED1闪烁和蜂鸣器同时发出响声时，按下停止按钮SB2，辅助继电器M0断电，程序终止运行，发光二极管LED1自动停止闪烁，蜂鸣器同时停止响声。
下次起动时，按下起动按钮SB1时，程序又开始运行。
（2分）三、编程题：（共2小题，每小题12分，共24分）1. 写出图3所示梯形图程序的指令表程序。
1.【解】：（4分）（4分）（4分）2. 写出图4所示指令表的梯形图程序。
图42.【解】：四、设计题：（共1小题，每小题22分，共22分）1．试用三菱FX2N系列的PLC实现两台三相异步电动机的顺序起动，同时停止的控制线路。
具体要求如下：（1）M1电动机启动12秒后，M2电动机自行起动；M1、M2电动机同时停止。
（2）画出PLC的I/O接线图；（3）编制梯形图程序；（4）编写语言指令程序。
【解】：1、设定：SB1为起动按钮，SB2为停止按钮，KM1控制M1，KM2控制M2，PLC 的I/O 接线图如下：2、编制梯形图程序：3、编写语言指令程序如下：。
