北邮802电子电路考试大纲

北京邮电大学《电子电路》考研真题2009年(总分：66.00，做题时间：90分钟)一、{{B}}选择题{{/B}}(总题数：1，分数：6.00)稳压管2CW22、2CW20的稳压值的电压温度系数分别为-0.05%/℃，0.095%/℃，在下图中的______、______接法能起到减小温度对稳压值的影响。

A． B． C．（分数：6.00）A.B. √C.解析：A.B.C. √解析：(3).集成运放的输入失调电压U IO是______。

• A.两个输入端电压之差• B.输入端都为零时的输出电压• C.输出端为零时输入端的等效补偿电压（分数：1.50）A.B.C. √解析：(4).电路如下图所示，欲使后级c点向前级引入负反馈，则应______。

• A.c端和b端连接• B.c端和d端连接• C.c端和a端连接（分数：1.50）A.B.C. √解析：二、{{B}}判断题{{/B}}(总题数：6，分数：9.00)1.输入电阻、输出电阻、增益、频率响应和非线性失真是衡量放大电路品质优劣的主要性能指标。

（分数：1.50）A.正确√B.错误解析：2.共集电路又称为电压跟随器；共基电路又称为电流跟随器。

（分数：1.50）A.正确√B.错误解析：3.改善放大电路低频响应的方法是采用直接耦合放大电路；改善高频响应的较好方法是采用共基电路。

（分数：1.50）A.正确√B.错误解析：4.用一定频率的方波信号去测试某放大电路的频率响应，若方波响应很好，则电路的频带较宽。

（分数：1.50）A.正确√B.错误解析：5.放大电路的图解分析法是针对电子器件的非线性特性的一种直观的信号分析方法。

（分数：1.50）A.正确√B.错误解析：6.在串联负反馈电路中，信号源内阻R s的值越小，反馈效果越好。

（分数：1.50）A.正确√B.错误解析：三、{{B}}计算题{{/B}}(总题数：3，分数：51.00)电路如图1所示，要求：图1（分数：16.00）(1).按图中给出的u i正方向给出u o的极性（分数：4.00）___________________________________________________________ _______________________________正确答案：(u o极性如图2所示。

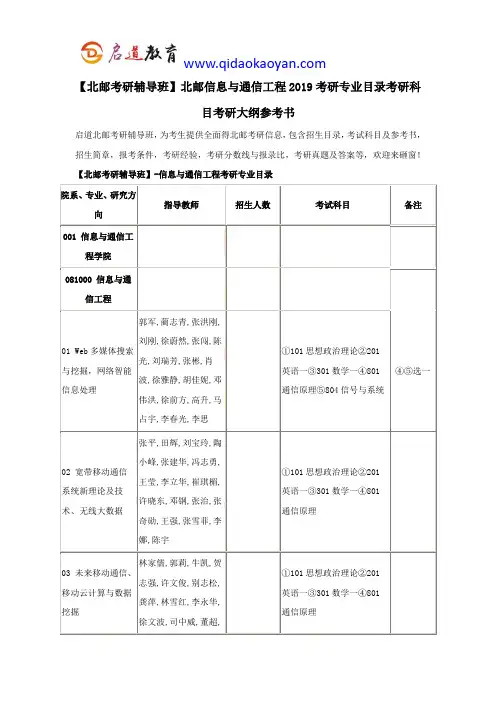

【北邮考研辅导班】北邮信息与通信工程2019考研专业目录考研科目考研大纲参考书启道北邮考研辅导班，为考生提供全面得北邮考研信息，包含招生目录，考试科目及参考书，招生简章，报考条件，考研经验，考研分数线与报录比，考研真题及答案等，欢迎来砸窗！【北邮考研辅导班】-信息与通信工程考研专业目录04 宽带无线移动通信、下一代网络及信息处理廖青,徐春秀,苗建松,郑伟,路兆铭,陈自清,张成良,NormanCharles Beaulieu①101思想政治理论②201英语一③301数学一④801通信原理05 5G网络与智能云计算郑侃,赵慧,彭岳星,龙航,赵龙,王健全,吕召彪,舒磊①101思想政治理论②201英语一③301数学一④801通信原理12 大数据与未来网络彭木根,纪晓东,靳浩,李勇,梁栋,赵中原①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一13 移动互联信息处理与新型无线网彭涛,郭文彬,孙卓,孙少凡,李景春①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一杨鸿文,桑林,张欣,高①101思想政治理论②201大数据分析及未来网络技术赵成林,许方敏,李斌英语一③301数学一④801通信原理⑤804信号与系统④⑤选一21 通信信号处理、视频编码与通信、机器学习孙松林,程新洲,刘玮①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一22 无线通信与电磁兼容，微波技术李书芳,邓力,洪卫军①101思想政治理论②201英语一③301数学一④801理、信息安全景晓军,李佳英语一③301数学一④801通信原理⑤804信号与系统④⑤选一29 网络与信息安陆月明,曹若菡①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一30 机器学习与下一代无线通信网络吕铁军,高晖①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统37 无线信号处理吕旌阳①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一38 信息论编码与移动物联网通信吴湛击①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一45 数字电视陈磊①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一46 无线通信网络新技术、信息安全苏放①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统④⑤选一47 宽带无线通信①101思想政治理论②201能终端、机器学习游向东英语一③301数学一④801通信原理⑤804信号与系统④⑤选一54 宽带通信网络与接入技术宁帆①101思想政治理论②201英语一③301数学一④801通信原理55 智能信号处理张轶凡①101思想政治理论②201英语一③301数学一④801④⑤选一网络前沿技术原理⑤804信号与系统光通信系统、嵌入式通信系统张阳安①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统光互连网络与空天地融合光网络伍剑①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统光传输与空间光李蔚①101思想政治理论②201英语一③301数学一④801通信【北邮考研辅导班】-信息与通信工程考研考试科目通过招生目录可以看出，信息与通信工程专业考研分为75个研究方向，考试初试科目为：①101思想政治理论②201英语一③301数学一④801通信原理⑤804信号与系统。

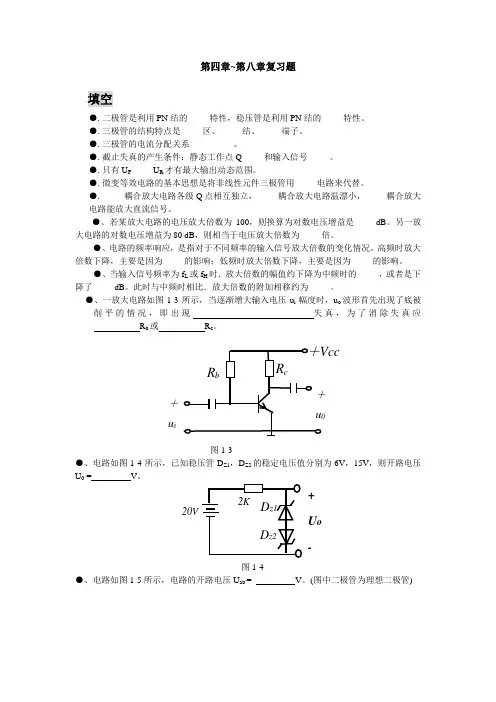

+U o-第四章~第八章复习题填空●.二极管是利用PN 结的_____特性，稳压管是利用PN 结的_____特性。

●.三极管的结构特点是_____区、_____结、_____端子。

●.三极管的电流分配关系__________。

●.截止失真的产生条件：静态工作点Q_____和输入信号_____。

●.只有U F _____U R 才有最大输出动态范围。

●.微变等效电路的基本思想是将非线性元件三极管用_____电路来代替。

●._____耦合放大电路各级Q 点相互独立，_____耦合放大电路温漂小，_____耦合放大电路能放大直流信号。

●、若某放大电路的电压放大倍数为100，则换算为对数电压增益是_____dB 。

另一放大电路的对数电压增益为80 dB ，则相当于电压放大倍数为_____倍。

●、电路的频率响应，是指对于不同频率的输入信号放大倍数的变化情况。

高频时放大倍数下降，主要是因为_____的影响；低频时放大倍数下降，主要是因为_____的影响。

●、当输入信号频率为f L 或f H 时．放大倍数的幅值约下降为中频时的_____，或者是下降了_____dB 。

此时与中频时相比．放大倍数的附加相移约为_____。

●、一放大电路如图1-3所示，当逐渐增大输入电压u i 幅度时，u o 波形首先出现了底被削平的情况，即出现 失真，为了消除失真应 R b 或 R c 。

图1-3●、电路如图1-4所示，已知稳压管D Z1，D Z2的稳定电压值分别为6V ，15V ，则开路电压U 0 = V 。

图1-4●、电路如图1-5所示，电路的开路电压U ab = V 。

(图中二极管为理想二极管)＋u ib图1-5●、某三极管各电极对“地”电压如图1-6所示，由此可判断该三极管处于______状态。

2.7V2V1V图1-6●、负反馈放大器的方框图由______、______、______三部分组成。

●、反馈网络的输入端是基本放大电路的______端。

大学 20 ——————20 20 学年第学年第学年第 1 1 学期学期《电子电路基础》期末考试试题（B）考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。

学生必须按照监考教师指定座位就坐二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。

三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。

四、学生必须将答题内容做在试题卷面上学生必须将答题内容做在试题卷面上学生必须将答题内容做在试题卷面上，，做在草稿纸上一律无效做在草稿纸上一律无效。

五、试卷的最后一页是草稿纸试卷的最后一页是草稿纸试卷的最后一页是草稿纸，，可以撕下可以撕下来使用来使用来使用，，交卷时不必上交交卷时不必上交。

考试课程考试时间年 月 日 题号 一 二 三 四 五 六 七 八 总分满分 1016 25 15 10 16 8得分 阅卷教师、单项选择填空题选择填空题（（本大题共10小题小题，，每小题1分，共10分（）（每题的四个选项中有一个是最佳选项每题的四个选项中有一个是最佳选项每题的四个选项中有一个是最佳选项，，请你先在本试卷上答题卷上答题，，然后将全部答案汇总到本题末尾的表格中然后将全部答案汇总到本题末尾的表格中））1、放大器的饱和失真属于 。

A ．非线性失真B ．交越失真C ．线性失真D ．相位失真 2、 无需外给偏压只采用自给偏置（自生偏压）方式就可工作的场效应管有 。

A ．N 沟道场效应管都行B ．N 沟道增强型MOS 管C ．P 沟道耗尽型MOS 管D ．P 沟道增强型MOS 管3、集成运放制造工艺使得同类半导体管的 。

A. 指标参数准确B. 参数不受温度影响 C ．参数稳定 D ．参数的相对值一致性好4、差分放大电路采用恒流源偏置的主要优点是 。

A ．提高差模电压放大倍数B . 提高共模电压放大倍数C . 提高单端输出时的共模抑制比D ．提高差模输入电阻 5、测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是在固定输入电压和相位的情况下 。

我考北邮电子电路2010年114分，总分325，但是英语只有35，所以调剂到了安徽大学。

写写自己的感觉，以后可能就不光顾了。

对于前些年的真题没什么必要了，试题都有了较大的改动，北邮历年考题变化比较大，前些年的有个固定的知识点是高频里面各种振荡器的内容，近几年又没考了，考题的重复性较高，08年的题目基本上就是其他年的组合，有几个小题竟然出了3次，往年的题目难度都不大，但是很细，很多小题在课本上是找不到答案的，我参考的教材是清华版的和华科版的还有高频课本，后来在一本北邮出版的学习指导上找到了大部分的相关知识点及答案，或许是课本的侧重点不同吧。

后来几年的变化都比较大，也没有答案，都不是很难。

今年的变了，难度明显加大，还好我能吃得消，当时考完数学和英语都没报什么希望了，然后监考老师都是固定的人，比较熟悉了，比较友好，加上天气正好放晴，所以心情比较好，应该说心态放的比较平，当做做着玩似的，没有之前的那种紧张感了，整个卷子做下来，除了最后一道数电题的最后一问外，还剩40分钟。

然后心情就很放松了，当时就想，40分钟一个数电题，我就不信搞不定它，但是结果，到最后我都没有弄出来，9分。

究其因，那一问确实是比较难，但是主要还是太放松了，前车之鉴.........今年的试卷和往年的很不同，很多知识点并不是经常出的。

比如RC振荡的，以前都是小题，这次弄了一大题，又要画图又要计算。

还有一证明电流关系的题，从来没见过这种题型，我做了N多学校的真题，从来没见过类似的。

还有就是那个数电题，读了很久才把题目读懂，到交卷时才有了初步的思路，确实是比较难。

今年试卷还有一特点就是，完全就是考察你的水平，模电数电水平，不是老一套的给个复杂的电路然后计算结果，更多的是要分析这个电路，每个模电答题都是出了很多问的5-6问吧，其中一两问是计算的，其他的都是要分析的，如果你水平高，很快就答出来了，否则的话很磨时间。

或许可以说是出的比较偏，一般的见的少，那就得靠自己本事了。

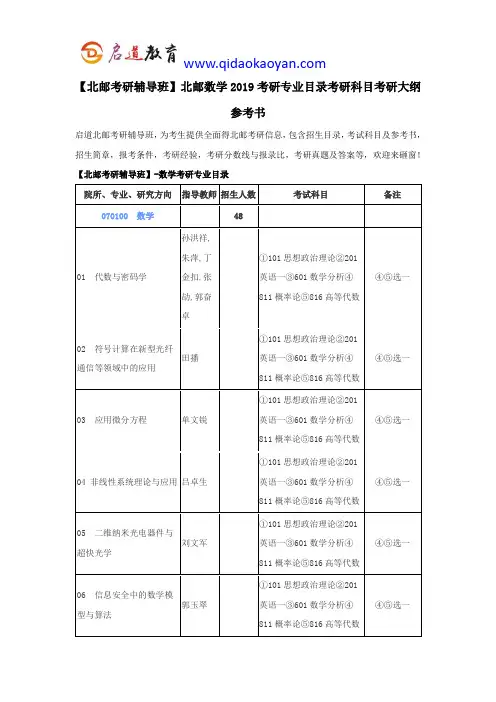

【北邮考研辅导班】北邮数学2019考研专业目录考研科目考研大纲参考书启道北邮考研辅导班，为考生提供全面得北邮考研信息，包含招生目录，考试科目及参考书，招生简章，报考条件，考研经验，考研分数线与报录比，考研真题及答案等，欢迎来砸窗！【北邮考研辅导班】-数学考研专业目录【北邮考研辅导班】-数学考研考试科目通过招生目录可以看出，数学专业考研分为27个研究方向，考试初试科目为：①101思想政治理论②201英语一③601数学分析④811概率论⑤816高等代数启道北邮专业课辅导，专注北邮考研辅导，专业辅导北邮热门专业课，如：801通信原理，804信号与系统，802电子电路，803计算机学科基础综合，807软件工程专业综合，805物理学，806电磁场理论等等，内部师资辅导，经验丰富，夯实基础，选启道，直击北邮！【北邮考研辅导班】-数学考研大纲601数学分析一、考试目的要求考生比较系统地理解和掌握数学分析的基本概念、基本理论和基本方法。

同时，考察考生的逻辑推理能力、计算能力和运用所学知识分析问题和解决问题的能力。

二、考试内容1、实数集与函数实数的概念，实数的性质，绝对值与不等式，区间与邻域，有界集与无界集，上确界与下确界，确界原理;函数的定义，函数的表示法，分段函数，有界函数，单调函数，奇函数与偶函数，周期函数。

2、数列极限极限概念，收敛数列的性质（唯一性，有界性，保号性，单调性），数列极限存在的条件（单调有界准则，迫敛性法则，柯西准则）。

3、函数极限函数极限的概念，单侧极限的概念，函数极限的性质（唯一性，局部有界性，局部保号性，不等式性，迫敛性），函数极限存在的条件（归结原则（Heine定理），柯西准则），两个重要极限，无穷小量与无穷大量，阶的比较。

4、函数连续一点连续的定义，区间连续的定义，单侧连续的定义，间断点及其分类，连续函数的局部性质及运算，闭区间上连续函数的性质（大小值性、有界性、介值性、一致连续性），复合函数的连续性，反函数的连续性，初等函数的连续性。

本文旨在帮助大家认识801通信原理(以下简称801)和803信息与通信工程学科专业综合(以下简称803)这两门专业课，并针对这两门专业课的适应范围做一些比较分析。

如果你不是在这两科中选择，比如选择802电子电路，805物理学，806电磁场理论，本文不会有太多的帮助。

背景介绍：专业课801和803的区分产生于2010年考研，初试选择通信原理课程的同学有了两种选择，一种是只考通信原理一门课程的801，另外一种是考查通信原理和信号与系统两门课程的803。

至于为什么要做这样的区分，我们不妨做这样的猜想。

近年来报考北邮通信的考生日益增多，使得北邮考研十分火热，竞争激烈。

但是由于801通信原理这门初试科目几乎适应于全校所有通信类专业，而这些专业又以信息与通信工程学院(以下简称信通院)的相关专业最好，因此广大考生在选择时倾向于选择信通院，在复试中被淘汰时再往电子工程学院(电子院)和信息光子学与光通信研究院(以下简称光研院)等学院调剂，这样就导致出现不良的现象：信通院报考人数太多，竞争过于激烈，而其他学院报考人数不足，甚至出现招不满的情况；其他学院需要招收信通院的调剂，形势太多被动，学院间地位明显不平衡。

经过2010年考研专业课改革之后，由于803考查内容增加，复习难度加大，这样有很大一部分同学开始偏向内容较少的801，于是与801相对应的专业报考人数逐渐增加，有效地解决了学院间不平衡的状况。

适应范围：根据北邮2010年考研招生简章，801和803所适应的专业范围如下：通过以上表格，有如下几点基本结论：1，考信通院只能选择803(不含专业硕士)2，803所适应的专业都是比较好的专业，竞争压力相对要大3，考803的各个专业录取总人数约为650人，而且这些专业只能选择803(张平组可选802)。

4，考801的各个专业录取总人数约为240人(不含专业硕士)，而且这些专业也可以选择其他专业课，如802电子电路，805物理学，806电磁场理论等。

北京邮电大学电子电路（802）模拟试题模拟部份一：判断题（每小题2分，共10分）（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（）（2）因为N型半导体的多子是自由电子，所以它带负电。

（）（3）PN结在无光照、无外加电压时，结电流为零。

（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（）（5）在正弦波振荡电路中，若电路结构和参数已经给定，并可以稳定的产生正弦振荡，则其振荡频率是唯一的。

（）二：选择填空题（每小题2分，共20分）（1）对于放大电路，所谓开环是指。

#A．无信号源B．无反馈通路C．无电源D．无负载而所谓闭环是指。

A．考虑信号源内阻B．存在反馈通路C．接入电源D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大B．输出量增大C．净输入量增大D．净输入量减小（3）直流负反馈是指。

A．直接耦合放大电路中所引入的负反馈~B．只有放大直流信号时才有的负反馈流C．在直流通路中的负反馈（4）交负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

（6）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（7）为了获得输入电压中的低频信号，应选用滤波电路。

A带阻B带通C低通"(8) 理想运算放大器的两个输入端的输入电流等于零，其原因是（）。

A 同相端和反相端的输入电流相等而相位相反B 运放的差模输入电阻接近无穷大C 运放的开环电压放大倍数接近无穷大(9)在运算放大器电路中，引入深度负反馈的目的之一是使运放( )。

A 工作在线性区，降低稳定性B 工作在非线性区，提高稳定性C 工作在线性区，提高稳定性（10）电路中D1和D2管的作用是消除。

A．饱和失真 B．截止失真 C．交越失真:三：计算题（每小题15分，共45分）￥+V CC+–R C+–300kΩ+12V4kΩC b2+–R bR Lv ov i500ΩR sv s50μFC b150μFebcT4kΩ++！例3 在如图所示的电路中，A1和A2为理想运放，电容的初始电压vc(0)=0。

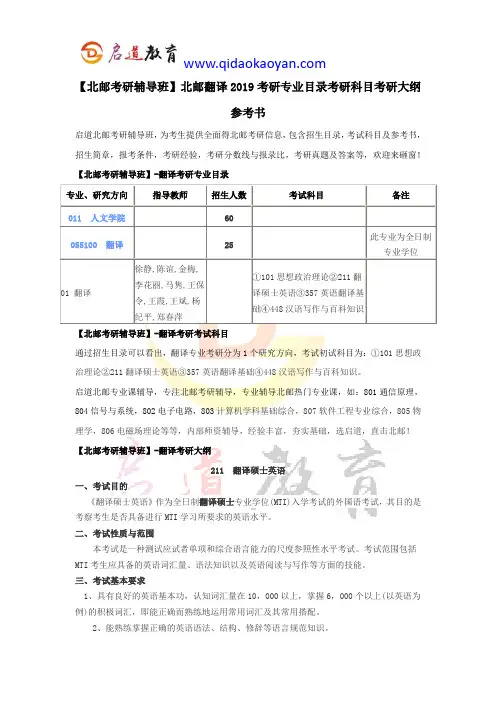

【北邮考研辅导班】北邮翻译2019考研专业目录考研科目考研大纲参考书启道北邮考研辅导班，为考生提供全面得北邮考研信息，包含招生目录，考试科目及参考书，招生简章，报考条件，考研经验，考研分数线与报录比，考研真题及答案等，欢迎来砸窗！【北邮考研辅导班】-翻译考研专业目录【北邮考研辅导班】-翻译考研考试科目通过招生目录可以看出，翻译专业考研分为1个研究方向，考试初试科目为：①101思想政治理论②211翻译硕士英语③357英语翻译基础④448汉语写作与百科知识。

启道北邮专业课辅导，专注北邮考研辅导，专业辅导北邮热门专业课，如：801通信原理，804信号与系统，802电子电路，803计算机学科基础综合，807软件工程专业综合，805物理学，806电磁场理论等等，内部师资辅导，经验丰富，夯实基础，选启道，直击北邮！【北邮考研辅导班】-翻译考研大纲211翻译硕士英语一、考试目的《翻译硕士英语》作为全日制翻译硕士专业学位(MTI)入学考试的外国语考试，其目的是考察考生是否具备进行MTI学习所要求的英语水平。

二、考试性质与范围本考试是一种测试应试者单项和综合语言能力的尺度参照性水平考试。

考试范围包括MTI考生应具备的英语词汇量、语法知识以及英语阅读与写作等方面的技能。

三、考试基本要求1、具有良好的英语基本功，认知词汇量在10，000以上，掌握6，000个以上(以英语为例)的积极词汇，即能正确而熟练地运用常用词汇及其常用搭配。

2、能熟练掌握正确的英语语法、结构、修辞等语言规范知识。

3、具有较强的阅读理解能力和英语写作能力。

四、考试形式本考试采取客观试题与主观试题相结合，单项技能测试与综合技能测试相结合的方法。

五、考试内容本考试包括以下部分：词汇语法、阅读理解、英语写作和翻译四个部分。

总分为100分。

一、词汇语法1、要求1)词汇量要求：考生的认知词汇量应在10,000以上，其中积极词汇量为5,000以上，即能正确而熟练地运用常用词汇及其常用搭配。

【北邮考研辅导班】北邮外国语言文学2019考研专业目录考研科目考研大纲参考书启道北邮考研辅导班，为考生提供全面得北邮考研信息，包含招生目录，考试科目及参考书，招生简章，报考条件，考研经验，考研分数线与报录比，考研真题及答案等，欢迎来砸窗！【北邮考研辅导班】-外国语言文学考研专业目录【北邮考研辅导班】-外国语言文学考研考试科目通过招生目录可以看出，外国语言文学专业考研分为5个研究方向，考试初试科目为：①101思想政治理论②240日语二外③241法语二外④614英语语言基础⑤619基础日语⑥817英语语言学与文学基础⑦825专业日语。

启道北邮专业课辅导，专注北邮考研辅导，专业辅导北邮热门专业课，如：801通信原理，804信号与系统，802电子电路，803计算机学科基础综合，807软件工程专业综合，805物理学，806电磁场理论等等，内部师资辅导，经验丰富，夯实基础，选启道，直击北邮！【北邮考研辅导班】-外国语言文学考研大纲240日语二外一、考试目的本考试旨在测试考生日语综合运用能力。

考核学生比较系统地掌握日语语言知识、语法知识、语言技能、学习策略和跨文化交际方面的能力。

要求学生能读懂一般难度的文章；能够在一定程度上猜测生词词义，并理解文章的主旨、作者的意图；能运用学过的语言知识，就熟悉的题材，写出语句基本通顺，内容基本完整的短文，能够基本表达出自己的态度和情感。

累计掌握词汇量约2800个。

二、考试内容考试范围为除“听、说技能”以外的全部内容。

本考试由六个部分组成：“词语”、“语法”、“阅读理解”、“日译汉”、“汉译日”和“作文”。

1、词语共40题，20分。

主要考核考生对词语的读音、当用汉字、意义、用法的掌握情况。

2、语法共20题，20分。

测试考生基础语法知识的掌握情况及其运用能力。

3、阅读理解共10题，20分。

测试考生通过阅读获取信息的能力，既要求准确，也要求阅读速度。

阅读题的设问要点如下:（1）中心思想和段落大意；（2）上下文的逻辑关系；（3）文章的发展和结果；（4）隐含的信息；（5）重要语句的含义；（6）生词词义；（7）指示词所指代的内容等。

考试科目：初试：电子技术基础（参考书：《模拟电子技术基本教程》，华成英主编，清华大学出版社，2006年2月第1版）(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、物理电子学共7个专业)复试：电子科学与技术综合（参考书：①《半导体物理学(第7版)》刘恩科、朱秉升、罗晋生，电子工业出版社，2011年3月；或②《数字电子技术基础》（第五版），阎石主编，高等教育出版社，2006年5月第5版；或③《通信原理（第六版）》，樊昌信，国防工业出版社，2008年6月1日；或④《信号与系统（第3版）》，郑君里，应启绗，杨为理，高等教育出版社; 2011年3月第3版）(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、共6个专业)823电子技术基础考试大纲(适用于通信与信息系统、信号与信息处理、电子与通信工程、电路与系统、微电子学与固体电子学、电磁场与微波技术、物理电子学共7个专业)一、考查目标要求考生掌握低频模拟电路的基本理论概念、原理和分析方法，通过对各种电子电路进行分析和近似计算，观察电路工作特点，结合理论，对电路本质特性能够理解和应用。

二、考试形式和试卷结构1、考试形式试卷满分为150分，考试时间为180分钟，答题方式为闭卷笔试2、试卷结构（1）题型结构一、简答题。

(共20分)二、分析计算题 (共60分)三、设计题 (共40分)四、综合题 (共30分)（2）内容结构1、集成运放及其基本应用（约25分）2、半导体二极管及其基本应用电路（约5分）3、晶体三极管及其基本放大电路（约15分）4、场效应管及其基本放大电路（约15分）5、集成运算放大电路（约25分）6、放大电路中的反馈（约30分）7、信号的运算和滤波（约15分）8、波形的发生与变换电路（约15分）9、直流电源（约5分）三、考查范围1、集成运放及其基本应用放大的概念和放大电路的性能指标，集成运算放大电路，理想运放组成的基本运算电路（比例运算电路，加减运算电路，积分运算电路和微分运算电路），理想运放组成的电压比较器（单限比较器，滞回比较器）2、半导体二极管及其基本应用电路半导体基础知识，半导体二极管及其基本应用电路，稳压二极管及其基本应用电路3、晶体三极管及其基本放大电路晶体三极管及其放大电路的组成原则和基本分析方法（图解法，等效电路法）,晶体管放大电路的三种接法,放大电路的频率响应4、场效应管及其基本放大电路场效应管（结型场效应管，绝缘栅型场效应管），场效应管的主要参数，场效应管与晶体管的比较，场效应管基本放大电路（场效应管放大电路静态工作点的设置，场效应管的交流等效模型，共源放大电路的动态分析，共漏放大电路的动态分析）5、集成运算放大电路多级放大电路的耦合方式及其频率响应，集成运算放大电路简介（集成运放的电路特点，集成运放的方框图），差分放大电路（直接耦合放大电路的零点漂移现象，基本差分放大电路，具有恒流源的差分放大电路，差分放大电路的四种接法），各种类型功率放大电路，电流源（基本电流源电路，多路电流源，改进型电流源，以电流源作为有缘负载的放大电路），集成运放原理电路，集成运放的主要技术指标和集成运放的种类，集成运放的使用注意事项6、放大电路中的反馈反馈的基本概念及判断方法，交流负反馈的四种组态，负反馈放大电路的方框图及一般表达式，深度负反馈放大电路放大倍数的分析，负反馈对放大电路性能的影响，负反馈放大电路的自激振荡及消除方法，放大电路中的正反馈7、信号的运算和滤波运算电路（对数运算和指数运算电路，实现逆运算的方法）,模拟乘法器简介和在运算电路中的应用，了解有源滤波器8、波形的发生与变换电路正弦波振荡电路（RC正弦振荡电路，LC正弦波振荡电路，石英晶体正弦波振荡电路），非正弦波发生电路（矩形波发生电路，三角波发生电路，锯齿波发生电路，压控振荡器），波形变换电路（三角波—锯齿波变换电路，三角波—正弦波变换电路）9、直流电源直流稳压电源的组成及各部分的作用，单相整流电路（半波整流电路，桥式整流电路），滤波电路，稳压管稳压电路，线性稳压电路，开关型稳压电路。

研究生入学考试复习大纲“集成电路与半导体物理”(802)一、总体要求“集成电路与半导体物理”（802）由数字集成电路和半导体物理二部分组成，其中集成电路占40%（60分），半导体物理占60%（90分）。

“数字集成电路”要求学生应深入理解数字集成电路的相关基础理论，掌握数字集成电路电路、系统及其设计方法。

重点掌握数字集成电路设计的质量评价、相关参量；能够设计并定量分析数字集成电路的核心——反相器的完整性、性能和能量指标；掌握CMOS组合逻辑门的设计、优化和评价指标；掌握基本时序逻辑电路的设计、优化、不同形式时序器件各自的特点，时钟的设计策略和影响因素；定性了解MOS器件；掌握并能够量化芯片内部互连线参数。

“半导体物理”要求学生熟练掌握半导体的相关基础理论，了解半导体性质以及受外界因素的影响及其变化规律。

重点掌握半导体中的电子状态和带、半导体中的杂质和缺陷能级、半导体中载流子的统计分布、半导体的导电性、半导体中的非平衡载流子等相关知识、基本概念及相关理论，掌握半导体中载流子浓度计算、电阻(导)率计算以及运用连续性方程解决载流子浓度随时间或位置的变化及其分布规律等。

“集成电路与半导体物理”（802）研究生入学考试是所学知识的总结性考试，考试水平应达到或超过本科专业相应的课程要求水平。

二、各部分复习要点●“数字集成电路”部分各章复习要点“数字集成电路”考试范围及要点包括：数字集成电路设计质量评价的基本要素；CMOS集成电路设计规则与工艺缩小；二极管基本结构、参数、静态特性、动态特性、二极管分析模型；MOS晶体管基本结构、阈值电压、亚阈值特性、工作区、沟道长度调制、速度饱和、MOS晶体管分析模型；反相器静态特性、开关阈值、噪声容限、稳定性，反相器动态特性、电容构成，传播延迟分析与尺寸计算、反相器静态功耗、动态功耗；静态互补CMOS组合逻辑门设计、尺寸设计、延迟计算与优化，有比逻辑基本原理、传输管逻辑基本原理；动态CMOS设计基本原理、信号完整性问题及其速度与功耗；时序逻辑器件时间参数、静态锁存器和寄存器的工作原理、C2MOS寄存器结构与特性；时钟的设计策略和影响因素；导线中的传输线效应，电容寄生效应、电阻寄生效应。
