9、北邮电子电路模拟题及答案电子教案

阶段作业一一、判断题（共5道小题，共50.0分）1. 共射电路输出端出现顶部切削的失真，是饱和失真。

A. 正确B. 错误2.3. 一个放大器对信号源影响要小，带负载能力要强。

这就需要使放大器的输入电阻高，输出电阻低。

A. 正确B. 错误4.5. 三极管的放大状态为：发射结反偏，集电结正偏。

A. 正确B. 错误6.7. 在本征半导体中掺入少量的铝元素，可以形成P型半导体，多子是空穴。

A. 正确B. 错误8.9. 通过半导体中的电流为空穴电流。

A. 正确B. 错误10.二、单项选择题（共5道小题，共50.0分）1. 共射极放大器的静态工作点包括：A. IEQ , ICQ , UBEQB. IBQ , ICQ , UBCQC. IBQ , ICQ , UCEQ1. 三极管构成的放大电路从结构上可分为：A. 共射组态、共基组态、共集组态三种B. 放大、截止、饱和、倒置C. 共源、共栅、共漏D. 上面三种都不对2.3. 下列说法正确的是：A. 利用两个二极管背靠背可以联接构成三极管B. 共集电极电路的特征是：输入电阻低，输出电阻高C. 放大电路的图解法适用于小信号定量分析及计算D. 二极管具有正向导通，反向截止的开关特性4.5. 放大器的截止状态为：A. 发射结正偏，集电结反偏B. 发射结反偏，集电结反偏C. 发射结正偏，集电结正偏D. 发射结反偏，集电结正偏6.7. 当温度升高时，本征半导体中载流子的浓度：A. 自由电子浓度增大，空穴浓度减小B. 空穴浓度增大，自由电子浓度减小C. 自由电子浓度和空穴浓度的增量相等D. 自由电子浓度和空穴浓度的减量相等8.阶段作业二：一、判断题（共5道小题，共50.0分）1. 反馈型正弦波振荡电路中必须存在正反馈，在电路中也允许有负反馈存在。

A. 正确B. 错误2.3. 串联反馈可以提高输入电阻，并联反馈可以降低输出电阻。

电流反馈可以稳定输出电流，电压反馈可以稳定输出电压。

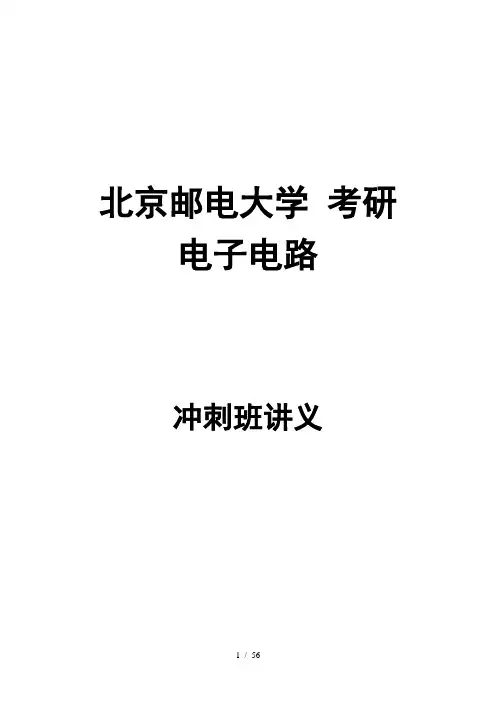

北京邮电大学考研电子电路冲刺班讲义一、知识框架体系模拟电子电路第一章半导体器件1.1 半导体的基本知识（本征半导体载流子、自由电子和空穴，N 型半导体P 型半导体）1.2 PN 结及半导体二极管（PN结的形成，PN结的单向导电性半导体二级管的伏安特性）-----重点 1.3 特殊二极管（稳压管）1.4 半导体三极管（基本结构，工作原理，特性曲线）-----重点1.5 场效应晶体管（结型场效应管JFET 绝缘栅型场效应管MOS）第二章基本放大电路2.1 参数的求解（输入输出电阻等）-----常考点2.2 基本放大电路的组成和工作原理（三极管放大电路的三种形式）-----重点2.3 放大电路的分析方法（静态分析-----图解法，动态分析---微变等效电路法）2.4 静态工作点的稳定2.5 场效应管放大电路（交流通路，微变等效电路，各参数的求解）2.6 多级放大电路（交流通路，微变等效电路，各参数的求解）---常考点第三章放大电路中的负反馈及频率响应3.1 负反馈的概念3.2 负反馈的类型及分析方法---重点常考点3.3 负反馈对放大电路的影响---常考点3.4频率响应的基本概念3.5 频响特性的分析方法3.6 单管CE放大电路的高频响应----重点难点及常考点3.7 单管共射放大电路的低频响应----重点难点及常考点第四章差动放大器与集成运算放大器4.1 差动放大电路（几种电路结构，动态分析及静态分析）----常考点4.2 集成运放的内部结构及特点（各级的作用及特点）第五章线性处理器5.1 运放工作在线性区时的特点5.2 信号的运算电路（几种常用的运算电路）---常考重点5.3 有源滤波器第六章非线性处理器6.1 概述6.2 限幅器6.3 电压比较器---重点6.4 迟滞比较器---常考点重点第七章波形发生电路7.1 矩形波发生器---常考点7.2 三角波发生器---常考点7.5 正弦波发生器（RC振荡电路，LC振荡电路）常考点难点重点第八章功率放大器8.1 概述8.2 互补对称功率放大电路（OTL电路OCL电路）---常考点重点8.3 实际功放电路8.4 集成功率放大器第九章直流稳压电源9.1 直流稳压电源的组成和功能9.2 单相整流电路（单向半波全波桥式整流电路）--常考点重点9.3 滤波电路（电容电感滤波）--常考点重点9.4 稳压电路（串联稳压电路）--常考点重点9.5 集成稳压电源数字电子电路第 1 章绪论1．1数字电路的特点及分类1.2 数制和码制（掌握十进制数和二进制数的表示及其相互转换。

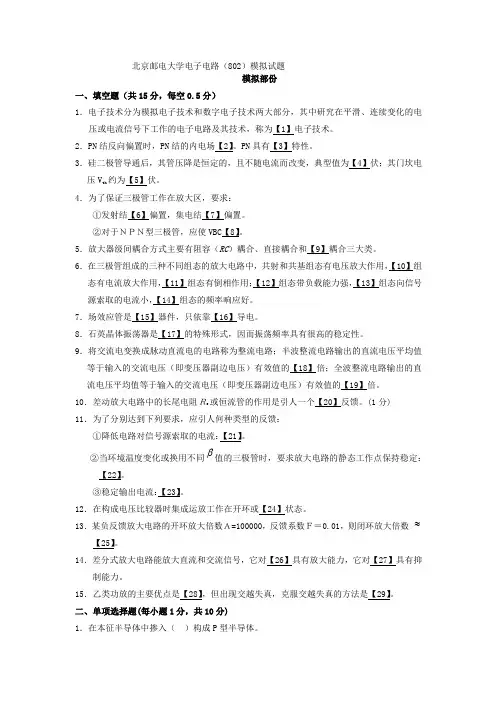

北京邮电大学电子电路（802）模拟试题模拟部份 一、填空题（共15分，每空0.5分）1．电子技术分为模拟电子技术和数字电子技术两大部分，其中研究在平滑、连续变化的电压或电流信号下工作的电子电路及其技术，称为【1】电子技术。

2．PN 结反向偏置时，PN 结的内电场【2】。

PN 具有【3】特性。

3．硅二极管导通后，其管压降是恒定的，且不随电流而改变，典型值为【4】伏；其门坎电压V th 约为【5】伏。

4．为了保证三极管工作在放大区，要求：①发射结【6】偏置，集电结【7】偏置。

②对于ＮＰＮ型三极管，应使VBC 【8】。

5．放大器级间耦合方式主要有阻容（RC ）耦合、直接耦合和【9】耦合三大类。

6．在三极管组成的三种不同组态的放大电路中，共射和共基组态有电压放大作用，【10】组态有电流放大作用，【11】组态有倒相作用；【12】组态带负载能力强，【13】组态向信号源索取的电流小，【14】组态的频率响应好。

7．场效应管是【15】器件，只依靠【16】导电。

8．石英晶体振荡器是【17】的特殊形式，因而振荡频率具有很高的稳定性。

9．将交流电变换成脉动直流电的电路称为整流电路；半波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【18】倍；全波整流电路输出的直流电压平均值等于输入的交流电压（即变压器副边电压）有效值的【19】倍。

10．差动放大电路中的长尾电阻Ｒe 或恒流管的作用是引人一个【20】反馈。

(1分) 11．为了分别达到下列要求，应引人何种类型的反馈：①降低电路对信号源索取的电流：【21】。

②当环境温度变化或换用不同值的三极管时，要求放大电路的静态工作点保持稳定：【22】。

③稳定输出电流：【23】。

12．在构成电压比较器时集成运放工作在开环或【24】状态。

13．某负反馈放大电路的开环放大倍数Ａ=100000，反馈系数Ｆ＝0.01，则闭环放大倍数 【25】。

14．差分式放大电路能放大直流和交流信号，它对【26】具有放大能力，它对【27】具有抑制能力。

电子技术基础模拟题（附答案）一、单选题（共70题，每题1分，共70分）1、风压偏置电路的特点是:静态工作点（）A、不稳定。

B、稳定。

C、很不稳定。

正确答案：B2、多谐振荡器有（）个稳定状态。

A、2B、1正确答案：B3、高电平用0表示，低电平用1表示，称为正逻辑。

A、✔B、×正确答案：B4、一个平衡PN结用导线将p区和n区连起来而导线中（）A、有瞬间微弱电流。

B、有微弱电流。

C、无电流。

正确答案：C5、零点漂移就是静态工作点的漂移。

A、✔B、×正确答案：A6、集成运放电路是一个集成的多级放大电路。

A、✔B、×正确答案：A7、引入直流负反馈可以稳定静态工作点。

A、✔B、×正确答案：A8、将二进制数1111011写成十进制数应是（）A、123B、173C、132正确答案：A9、共集电极电路有电压放大作用，也有电流放大作用A、✔B、×正确答案：B10、与门的逻辑功能是（）A、有0出1。

有1出0。

B、有0出0。

全1出1。

C、有1出1。

全0出0。

正确答案：B11、与非门的逻辑功能是。

A、全高为高。

B、部分高为高。

C、全低为高。

正确答案：C12、组合逻辑电路一般由各种门电路组成。

A、×B、✔正确答案：B13、全加器是一个只能实现本位两个进制数相加的逻辑电路。

A、✔B、×正确答案：B14、硅二极管的正向压降是（）A、0.3B、0.7C、0.1正确答案：B15、在JK啊？出发器中，当J=0 k=1时触发器（）A、状态不变B、置0C、置1正确答案：B16、将二进制数11011写成十六进制数应是（）A、33B、1BC、1A正确答案：B17、非门的逻辑功能室有一出零，有零出一。

A、×B、✔正确答案：B18、设桥式整流电容滤波电路的输入电压是14.1V则其输出电压为。

A、1.2*14.1VB、0.9*14.1VC、10V正确答案：A19、放大电路的动态是指（）信号时的状态。

北京邮电大学2019 ——2020 学年第 2 学期《高频电子线路》期末试题（A ）一、选择题：以下题目为单选题。

答案只写英文字母即可。

（每空2分，本题共20分。

）1、设某器件的伏安特性为i =1+v +v 2，若同时输入频率为5kHz 、12kHz 的两个信号，则输出信号中不可能有的频率分量为：（ ）A ． 0HzB ．5kHzC ．24kHzD ．60kHz2、以下属于反馈式正弦波振荡器平衡点的相位稳定条件的是：（ ）A. 00()()1A F ωω>B. *0|(,)|0iiiiV V A V V ω=∂<∂C.()0AF ωωϕωω=∂<∂D. 00()()1A F ωω=3、以下关于单谐振回路相位特性中描述正确的是：（ ）A ．当串联谐振回路输入信号频率高于谐振频率时，回路呈现容抗特性。

B ．当串联谐振回路输入信号频率低于谐振频率时，回路呈现感抗特性。

C ．当并联谐振回路输入信号频率高于谐振频率时，回路呈现容抗特性。

D ．当并联谐振回路输入信号频率等于谐振频率时，回路呈现感抗特性。

4、谐振回路中采用部分接入法来提高Q 值的原理是： （ ） A. 保持无功功率近似不变，降低有功功率 B. 大幅提高电抗元件的无载品质因数 C. 改变回路中元件的参数 D. 改变信号源内阻和负载电阻5、欲产生频率稳定性很高的正弦信号应该采用（ ）振荡器 A. 三端电容型 B. RC C. 晶体 D. 三端电感型6. 图1所示为魔T 混合网络，若在C 端输入信号功率为2W ，则D 端的输出功率为：（ ） A. 0W B. 1W C. -1W D. 2W7、载波频率为100MHz ，幅度为1V ，单音调制信号频率为1kHz ，调相波的调制指数m p =20，则调相波的最大频偏为（ ）A. 1kHzB. 21kHzC. 20kHzD. 42kHz8、图2所示电路中点划线框内电路的噪声系数表达式为：（ ） A. 1+R L /R so B. 1+R/R so C. 1 D. 1+R/(R+R so)CD图29、收音机接收900kHz信号时，可以同时收到700kHz和800kHz信号，但不能单独收到其中的一个台，这种干扰是：（）A. 副波道干扰B. 互调干扰C. 组合频率干扰D. 交调干扰10、在模拟锁相环中，环路方程的阶数主要由哪个模块决定：( )A. 鉴相器B. 鉴频器C. 压控振荡器D. 环路滤波器请将1～10题选择的结果，填入以下表格中：二、简答题（每题5分，本题共20分）1、在多级放大电路级联时，其噪声系数主要决定于哪一级？为什么？2、在峰值包络检波电路中，请简要说明负峰切割失真产生的原因。

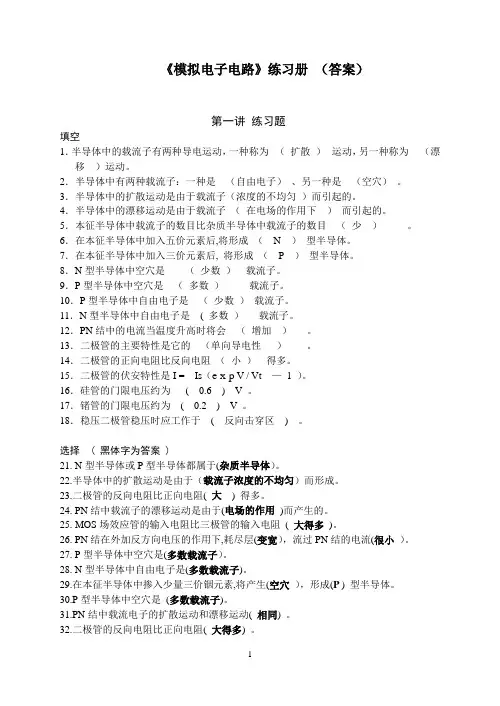

《模拟电子电路》练习册（答案）第一讲练习题填空1．半导体中的载流子有两种导电运动，一种称为（扩散）运动，另一种称为（漂移）运动。

2．半导体中有两种载流子：一种是（自由电子）、另一种是（空穴）。

3．半导体中的扩散运动是由于载流子（浓度的不均匀）而引起的。

4．半导体中的漂移运动是由于载流子（在电场的作用下）而引起的。

5．本征半导体中载流子的数目比杂质半导体中载流子的数目（少）。

6．在本征半导体中加入五价元素后,将形成（N ）型半导体。

7．在本征半导体中加入三价元素后, 将形成（P ）型半导体。

8．N型半导体中空穴是（少数）载流子。

9．P型半导体中空穴是（多数）载流子。

10．P型半导体中自由电子是（少数）载流子。

11．N型半导体中自由电子是( 多数）载流子。

12．PN结中的电流当温度升高时将会（增加）。

13．二极管的主要特性是它的（单向导电性）。

14．二极管的正向电阻比反向电阻（小）得多。

15．二极管的伏安特性是I = Is（e x p V / Vt —1 ）。

16．硅管的门限电压约为( 0.6 ) V 。

17．锗管的门限电压约为( 0.2 ) V 。

18．稳压二极管稳压时应工作于( 反向击穿区) 。

选择 ( 黑体字为答案 )21. N型半导体或P型半导体都属于(杂质半导体）。

22.半导体中的扩散运动是由于（载流子浓度的不均匀）而形成。

23.二极管的反向电阻比正向电阻( 大) 得多。

24. PN结中载流子的漂移运动是由于(电场的作用)而产生的。

25. MOS场效应管的输入电阻比三极管的输入电阻( 大得多)。

26. PN结在外加反方向电压的作用下,耗尽层(变宽），流过PN结的电流(很小）。

27. P型半导体中空穴是(多数载流子）。

28. N型半导体中自由电子是(多数载流子)。

29.在本征半导体中掺入少量三价铟元素,将产生(空穴），形成(P ) 型半导体。

30.P型半导体中空穴是(多数载流子)。

31.PN结中载流电子的扩散运动和漂移运动( 相同) 。

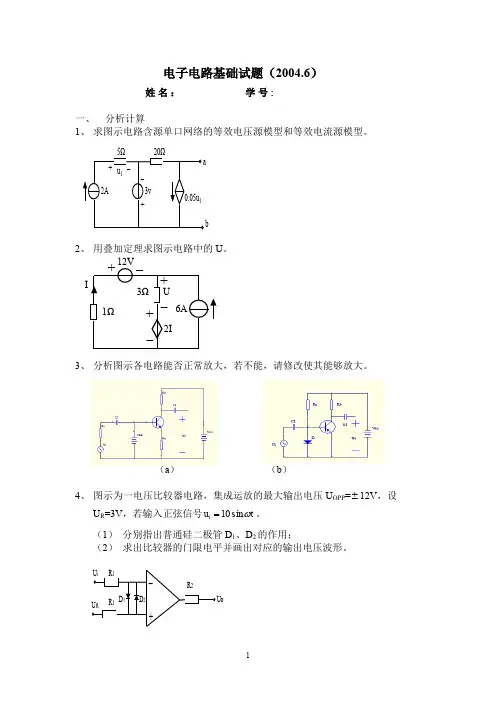

电子电路基础试题（2004.6）姓 名 ： 学 号 :一、 分析计算1、 求图示电路含源单口网络的等效电压源模型和等效电流源模型。

2、 用叠加定理求图示电路中的U 。

3、 分析图示各电路能否正常放大，若不能，请修改使其能够放大。

（a ） （b ）4、 图示为一电压比较器电路，集成运放的最大输出电压U OPP =±12V ，设U R =3V ，若输入正弦信号t u i ωsin 10=。

（1） 分别指出普通硅二极管D 1、D 2的作用；（2） 求出比较器的门限电平并画出对应的输出电压波形。

I5、写出图示电路输出的逻辑式。

6、写出下列逻辑函数的最简与或式、最简与或非式和最简或非－或非式。

B C D C A C B A B A D C Y ⊕+++⊕=)(。

7、简述乙类互补对称功率放大电路产生交越失真的原因，在图示电路中，若输出电压波形出现交越失真，应调整哪个电阻？如何调整？8、图示电路中，二极管D 1、D 2、D 3、D 4的正向导通电阻和反向电流均可忽略不计，请分析电路的工作原理，若t U u ωsin 222=V ，求电路平均输出电压Uo=?A BCD F9、在放大电路中测得晶体管电极电位如图所示，试判断晶体管的管脚、类型及材料。

（a ） （b ） 10、在图示电路中输入（V ），稳压管D Z1、D Z2稳定电压均为6V ，正向导通压降为0.7V ，近似画出输出o u 的波形。

二、 放大电路如图所示，已知Rg=100k Ω，Rs ＝4kΩ，Rd ＝10k Ω，R ＝50kΩ,场效应管的U P=4V ，|I DSS |=2mA 。

（1）指出场效应管的类型，求静态工作点； （2）画出交流等效电路；（3）计算输入电阻Ri 、输出电阻Ro 和电压放大倍数Au 。

三、图示电路中，设运放为理想运放，试计算下列各值： （1）u i1=1V 时，u o1=?（2）要使u i1=1V 时u o 维持在0V ，则u i2=?设电容两端电压U C （0）＝0V 。

大学 20 ——————20 20 学年第学年第学年第 1 1 学期学期《电子电路基础》期末考试试题（B）考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。

学生必须按照监考教师指定座位就坐二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。

三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。

四、学生必须将答题内容做在试题卷面上学生必须将答题内容做在试题卷面上学生必须将答题内容做在试题卷面上，，做在草稿纸上一律无效做在草稿纸上一律无效。

五、试卷的最后一页是草稿纸试卷的最后一页是草稿纸试卷的最后一页是草稿纸，，可以撕下可以撕下来使用来使用来使用，，交卷时不必上交交卷时不必上交。

考试课程考试时间年 月 日 题号 一 二 三 四 五 六 七 八 总分满分 1016 25 15 10 16 8得分 阅卷教师、单项选择填空题选择填空题（（本大题共10小题小题，，每小题1分，共10分（）（每题的四个选项中有一个是最佳选项每题的四个选项中有一个是最佳选项每题的四个选项中有一个是最佳选项，，请你先在本试卷上答题卷上答题，，然后将全部答案汇总到本题末尾的表格中然后将全部答案汇总到本题末尾的表格中））1、放大器的饱和失真属于 。

A ．非线性失真B ．交越失真C ．线性失真D ．相位失真 2、 无需外给偏压只采用自给偏置（自生偏压）方式就可工作的场效应管有 。

A ．N 沟道场效应管都行B ．N 沟道增强型MOS 管C ．P 沟道耗尽型MOS 管D ．P 沟道增强型MOS 管3、集成运放制造工艺使得同类半导体管的 。

A. 指标参数准确B. 参数不受温度影响 C ．参数稳定 D ．参数的相对值一致性好4、差分放大电路采用恒流源偏置的主要优点是 。

A ．提高差模电压放大倍数B . 提高共模电压放大倍数C . 提高单端输出时的共模抑制比D ．提高差模输入电阻 5、测试放大电路输出电压幅值与相位的变化，可以得到它的频率响应，条件是在固定输入电压和相位的情况下 。

第一章 思考题与习题1.1. 半导体材料都有哪些特性？为什么电子有源器件都是由半导体材料制成的？1.2. 为什么二极管具有单向导电特性？如何用万用表判断二极管的好坏？ 1.3. 为什么不能将两个二极管背靠背地连接起来构成一个三极管？ 1.4. 二极管的交、直流等效电阻有何区别？它们与通常电阻有什么不同？ 1.5. 三极管的放大原理是什么？三极管为什么存在不同的工作状态？ 1.6. 如图P1-1(a)所示的三极管电路，它与图P1-1(b)所示的二极管有何异同？1.7.稳压二极管为何能够稳定电压？1.8.三极管的交、直流放大倍数有何区别？共射和共基电流放大倍数的关系是什么？1.9.三极管的输入特性和输出特性各是什么？1.10. 如图P1-2所示，设I S ＝10－11A ，U T ＝26mV ，试计算u i =0，0.3V ，0.5V ，0.7V 时电流I 的值，以及u i =0.7V 时二极管的直流和交流等效电阻。

解：由I= I S *(exp(U i / U T )-1) 当U i =0时，I=0；当U i =0.3V 时，I=1.026×10－6A ； 当U i =0.5V 时，I=2.248×10－3A ； 当U i =0.7V 时，I=4.927A ； 直流等效电阻R= U i /I = 0.7V/4.927A = 0.142 Ω∵exp(U i / U T )>>1∴交流等效电阻R d = 26/I = 26/4927 = 5.277×10－3 Ω(a)(b)图P1-1图P1-2u i Di1.11. 电路如图P1-3所示，二极管导通电压U D ＝0.7V ，U T ＝26mV ，电源U ＝3.3V ，电阻R ＝1k Ω，电容C 对交流信号可视为短路；输入电压u i 为正弦波，有效值为10mV 。

试问二极管中流过的交流电流有效值为多少？解：U ＝3.3V>>100mV ，I ＝（U －U D ）/R ＝ (3.3－0. 7)/1k = 2.6 mA 交流等效电阻：R d = 26/I = 10 Ω 交流电流有效值：Id = Ui/Rd = 1 mA1.12. 图P1-4(a)是由二极管D 1、D 2组成的电路，二极管的导通电压U D ＝0.3V 、反向击穿电压足够大，设电路的输入电压u 1和u 1如图P1-4(b)所示，试画出输出u o 的波形。

《模拟电子技术基础（一）》期末试题〔A 〕一、填空题（15分）1．由PN 结构成的半导体二极管具有的主要特性是性。

2、双极性晶体三极管工作于放大模式的外部条件是 。

3．从信号的传输途径看，集成运放由 、 、 、 这几个部分组成。

4．某放大器的下限角频率L ω，上限角频率H ω，则带宽为 Hz 。

5．共发射极电路中采用恒流源做有源负载是利用其 的特点以获得较高增益。

6．在RC 桥式正弦波振荡电路中，当满足相位起振条件时，则其中电压放大电路的放大倍数要略大于 才能起振。

7．电压比较器工作时，在输入电压从足够低逐渐增大到足够高的过程中，单限比较器的输出状态发生 次跃变，迟滞比较器的输出状态发生 次跃变。

8．直流稳压电源的主要组成部分是 、 、 、 。

二、单项选择题（15分）1．当温度升高时，二极管反向饱和电流将 。

[ ] A 增大 B 减小 C 不变 D 等于零 2．场效应管起放大作用时应工作在漏极特性的 。

[ ] A 非饱和区 B 饱和区 C 截止区 D 击穿区3．直接耦合放大电路存在零点漂移的原因主要是 。

[ ] A 电阻阻值有误差 B 晶体管参数的分散性C 晶体管参数受温度影响D 受输入信号变化的影响4．差动放大电路的主要特点是 。

[ ] A 有效放大差模信号，有力抑制共模信号；B 既放大差模信号，又放大共模信号C 有效放大共模信号，有力抑制差模信号；D 既抑制差模信号，又抑制共模信号。

5．互补输出级采用射极输出方式是为了使 。

[ ] A 电压放大倍数高 B 输出电流小C 输出电阻增大D 带负载能力强 6．集成运放电路采用直接耦合方式是因为 。

[ ] A 可获得较高增益 B 可使温漂变小C 在集成工艺中难于制造大电容D 可以增大输入电阻 7．放大电路在高频信号作用下放大倍数下降的原因是。

[ ]A 耦合电容和旁路电容的影响B 晶体管极间电容和分布电容的影响C 晶体管的非线性特性D 放大电路的静态工作点设置不合适8．当信号频率等于放大电路的L f 和H f 时，放大倍数的数值将下降到中频时的 。

北京邮电大学电子电路（802）模拟试题模拟部份一：判断题（每小题2分，共10分）（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。

（）（2）因为N型半导体的多子是自由电子，所以它带负电。

（）（3）PN结在无光照、无外加电压时，结电流为零。

（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。

（）（5）在正弦波振荡电路中，若电路结构和参数已经给定，并可以稳定的产生正弦振荡，则其振荡频率是唯一的。

（）二：选择填空题（每小题2分，共20分）（1）对于放大电路，所谓开环是指。

A．无信号源 B．无反馈通路C．无电源 D．无负载而所谓闭环是指。

A．考虑信号源内阻 B．存在反馈通路C．接入电源 D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。

A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小（3）直流负反馈是指。

A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈流 C．在直流通路中的负反馈（4）交负反馈是指。

A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。

（6）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。

（7）为了获得输入电压中的低频信号，应选用滤波电路。

A带阻 B带通 C低通(8) 理想运算放大器的两个输入端的输入电流等于零，其原因是（）。

A 同相端和反相端的输入电流相等而相位相反B 运放的差模输入电阻接近无穷大C 运放的开环电压放大倍数接近无穷大(9)在运算放大器电路中，引入深度负反馈的目的之一是使运放( )。

A 工作在线性区，降低稳定性B 工作在非线性区，提高稳定性C 工作在线性区，提高稳定性（10）电路中D1和D2管的作用是消除。

A．饱和失真B．截止失真C．交越失真三：计算题（每小题15分，共45分）+V CC+–R C+–300kΩ+12V4kΩC b2+–R bR Lv ov i500ΩR sv s50μFC b150μFebcT4kΩ++例3 在如图所示的电路中，A1和A2为理想运放，电容的初始电压vc(0)=0。

20V+U o-第四章~第八章复习题填空●.二极管是利用PN 结的_____特性，稳压管是利用PN 结的_____特性。

●.三极管的结构特点是_____区、_____结、_____端子。

●.三极管的电流分配关系__________。

●.截止失真的产生条件：静态工作点Q_____和输入信号_____。

●.只有U F _____U R 才有最大输出动态范围。

●.微变等效电路的基本思想是将非线性元件三极管用_____电路来代替。

●._____耦合放大电路各级Q 点相互独立，_____耦合放大电路温漂小，_____耦合放大电路能放大直流信号。

●、若某放大电路的电压放大倍数为100，则换算为对数电压增益是_____dB 。

另一放大电路的对数电压增益为80dB ，则相当于电压放大倍数为_____倍。

●、电路的频率响应，是指对于不同频率的输入信号放大倍数的变化情况。

高频时放大倍数下降，主要是因为_____的影响；低频时放大倍数下降，主要是因为_____的影响。

●、当输入信号频率为f L 或f H 时．放大倍数的幅值约下降为中频时的_____，或者是下降了_____dB 。

此时与中频时相比．放大倍数的附加相移约为_____。

●、一放大电路如图1-3所示，当逐渐增大输入电压u i 幅度时，u o 波形首先出现了底被削平的情况，即出现 失真，为了消除失真应 R b 或 R c 。

图1-3●、电路如图1-4所示，已知稳压管D Z1，D Z2的稳定电压值分别为6V ，15V ，则开路电压U 0=V 。

图1-4●、电路如图1-5所示，电路的开路电压U ab =V 。

(图中二极管为理想二极管)＋u i －b图1-5●、某三极管各电极对“地”电压如图1-6所示，由此可判断该三极管处于______状态。

2.7V2V1V图1-6●、负反馈放大器的方框图由______、______、______三部分组成。

●、反馈网络的输入端是基本放大电路的______端。
