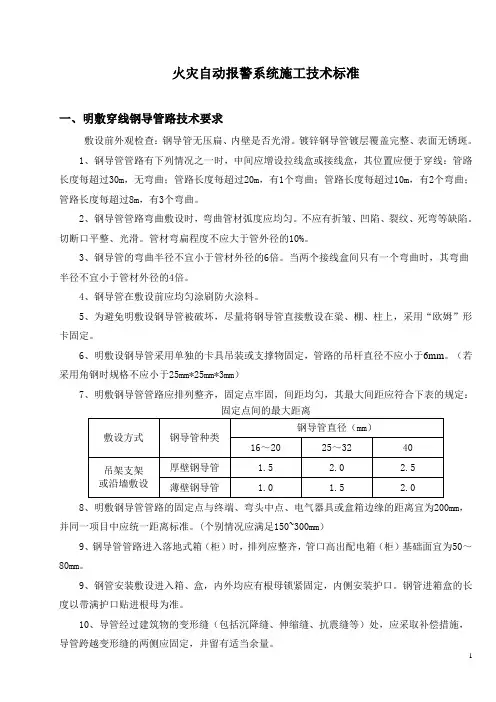

火灾自动报警系统施工技术标准一、明敷穿线钢导管路技术要求敷设前外观检查：钢导管无压扁、内壁是否光滑。
镀锌钢导管镀层覆盖完整、表面无锈斑。
1、钢导管管路有下列情况之一时，中间应增设拉线盒或接线盒，其位置应便于穿线：管路长度每超过30m，无弯曲；管路长度每超过20m，有1个弯曲；管路长度每超过10m，有2个弯曲；管路长度每超过8m，有3个弯曲。
2、钢导管管路弯曲敷设时，弯曲管材弧度应均匀。
不应有折皱、凹陷、裂纹、死弯等缺陷。
切断口平整、光滑。
管材弯扁程度不应大于管外径的10%。
3、钢导管的弯曲半径不宜小于管材外径的6倍。
当两个接线盒间只有一个弯曲时，其弯曲半径不宜小于管材外径的4倍。
4、钢导管在敷设前应均匀涂刷防火涂料。
5、为避免明敷设钢导管被破坏，尽量将钢导管直接敷设在粱、棚、柱上，采用“欧姆”形卡固定。
6、明敷设钢导管采用单独的卡具（顶丝欧姆）形卡固定。
7、吊装或支撑物固定，管路的吊杆直径不应小于8mm。
（若采用角钢时规格不应小于25mm*25mm*3mm）8、明敷钢导管管路应排列整齐，固定点牢固，间距均匀，其最大间距应符合下表的规定：固定点间的最大距离9、明敷钢导管管路的固定点与终端、弯头中点、电气器具或盒箱边缘的距离宜为200mm，并同一项目中应统一距离标准。
(个别情况应满足150~300mm）9、钢导管管路进入落地式箱（柜）时，排列应整齐，管口高出配电箱（柜）基础面宜为50～80mm。
10、钢管安装敷设进入箱、盒，内外均应有根母锁紧固定，内侧安装护口。
钢管进箱盒的长度以带满护口贴进根母为准。
11、明设导管经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，导管跨越变形缝的两侧应固定，并留有适当余量。
12、套接紧定式钢导管管路连接的紧定螺钉，应采用专用工具操作。
不应敲打断、折断螺帽。
13、套接紧定式钢导管管路连接处，两侧连接的管口应平整、光滑、无毛刺、无变形。
管材插入连接套管接触应紧密，且应符合下列规定：1）直管连接时，两管口分别插入直管接头中间，紧贴凹槽处两端，用紧定螺钉定位后，进行旋紧至螺帽脱落。
2）弯曲连接时，弯曲管两端管口分别插入套管接头凹槽处，用紧定螺钉定位后进行旋紧至螺帽脱落。
14、套接紧定式钢导管管路连接处，紧定螺钉应处于可视部位。
15、套接紧定式钢导管管路当管径为φ32mm及以上时，连接套管每端的紧定螺钉不应少于2个。
16、敷设在多尘或潮湿场所的电线保护管，管口及其各连接处均应密封处理。
17、配管前应根据设计、厂家提供的各种探测器、手动报警器、广播喇叭等设备的型号、规格，选定接线盒，使盒子与所安装的设备配套。
18、套接紧定式钢导管管路与盒（箱）连接时，应一孔一套，管径与盒（箱）敲落孔应吻合。
管与盒（箱）的连接处应采用爪型螺纹帽和螺纹管接头锁紧。
19、两根及以上管路与盒箱连接时，排列应整齐、间距均匀，不同管径的管材同时插入盒箱时应采取技术措施。
20、钢导管管路敷设完毕后，管路固定牢固，连接处符合规定，易进异物的端头应封堵。
21、金属管子入盒，盒外侧应套锁母，内侧应装护口；在吊顶内敷设时，盒的内外侧均应套锁母。
22、镀锌的钢导管、可挠性导管不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm２；当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线。
23、当原系统设计中有预埋线管，且装修无吊棚则必须采用原预埋管路穿线，管路不通或预埋位置不能满足设备安装要求可局部明敷导管，并做好防火涂料及接地保护。
二、线槽敷设技术要求敷设前外观检查：电缆桥架、线槽部件齐全，表面光滑、不变形；钢制桥架涂层完整，无锈蚀。
铝合金桥架涂层完整，无扭曲变形，不压扁，表面不划伤。
1、线槽敷设宜采用单独卡具吊装或支撑物固定，吊杆的直径不应小于8mm，固定支架间距一般不应大于1.5m，在线槽始端、终端、接头处及进出接线盒、箱、柜、转角、分支和奇形缝两端及0.2m处设置固定吊点或支点。
2、线槽接口应平直、严密，槽盖应齐全、平整、无翘角。
并列安装时，槽盖应便于开启。
3、固定或连接线槽的螺钉或其它紧固件紧固后其端部应与线槽内表面光滑相接，即螺母放在线槽壁的外侧，紧固时配齐平垫和弹簧垫。
4、金属线槽的连接处不应在穿过楼板或墙壁等处进行。
5、金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于４mm２三、管内、线槽内布线要求布线前外观检查：包装完好，抽检的电线绝缘层完整无损，厚度均匀。
电缆无压扁、扭曲，铠装不松卷。
耐热、阻燃的电线、电缆外护层有明显标识和制造厂标。
线芯的直径与标识相符。
1、导线颜色的规定1）、报警主机到报警设备（编码探测器、编码手动报警按钮、编码消火栓按钮、编码输入模块、编码输出模块、编码声光报警器等设备）的信号总线采用红、蓝或黄绿颜色线，导线型号为ZR-RVS-2X1.5mm2（或按设计要求）；2）、报警主机到控制模块（输出模块）、编码声光报警器等设备的电源线采用红、黑颜色线（红色为正，黑色为负），导线型号为ZR-BVR-1.5~2.5mm2(线径大小根据导线长度而定)（或按设计要求）；需要单独敷设外控电源的（如安舍设备），报警主机到控制模块（继电器）的外控电源线采用红、黒颜色线（红色为正，黒色为负）；3）、多线控制盘直接引至现场重要设备（如消火栓泵、喷淋泵、排烟风机等）控制柜的控制线（电缆），四根线的：采用红、蓝、黄、绿颜色线，，四根线的：采用红、蓝、黄、绿、颜色线，其型号规格为ZR—BVR-1.5~2.5mm2(线径大小根据导线长度而定)（或按设计要求）；4）、消防广播主机到扬声器（音箱）的广播线采用黄绿颜色线（或电缆）（黄色为正，绿色为负），导线型号为ZR-RVS-2X1.5mm2（或按设计要求）；5）、消防电话主机到电话分机（电话插孔、带电话插孔手报）消防电话线和其它信号线同管时采用白、蓝颜色线（或电缆）（白色为正，蓝色为负），导线型号为ZR-RVS-2X1.0mm2（或按设计要求）。
6）、接地导线采用BVR-4mm2，颜色为黄绿双色。
机柜接地导线应压接端子后再接至接地端上。
7）、电线长度不够需要接线的，应在接线箱、盒内完成，但导线颜色不允许改变。
2、火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。
3、穿线前应先穿好带线，带好护口，以防损伤绝缘层；当穿较多时，可先在管内吹入滑石粉，以防穿线时刮伤导线外皮，同时用万用表校线。
4、导线在管内或线槽内，不应有扭结、接头、断线、背扣，严禁出现死弯。
5、探测器的甩线长度顶板预埋盒或明装接线盒到吊顶安装底座处长度加0.5mm，声光报警器、手动报警按钮、消火栓按钮、模块等甩线长度为从接线盒处外延0.2m；报警主机甩线长度为1.5m。
四、线缆连接技术要求1、绝缘导线扒皮：采用专用扒皮钳子完成，扒皮的长度保证在10～12mm之内。
导线扒皮后，用万用表进行校线，若一切正常则向下进行，若发现异常及时换线并查明原因直至解决，方可重新进行；用500V兆欧表检测线间、线地绝缘电阻，若绝缘电阻低于100MΩ，应及时查明原因直至解决，若不能解决就换线，方可重新进行。
2、线缆连接：单芯单股铜导线采用绞接法连接,多芯单股铜导线应分别采用绞接法连接。
线缆只能在接线盒、过渡盒或接线箱内连接，不应在管内连接。
3、导线禁止使用压线帽连接。
4、接头处理：导线的接头，应在接线盒内用端子连接。
导线接完后，采用压线铜管或采用电烙铁烫锡或焊锡锅,烫锡前应涂刷一层无酸焊锡膏或天然松香酒精溶液。
5、导线连接后的包扎：先用绝缘胶布在导线接头始端的完好绝缘层开始，缠绕1～2个绝缘带幅宽度，再以半幅度重叠进行缠绕。
在包扎过程中应尽可能的收紧绝缘带。
最后在绝缘层上缠绕1～2圈后，再进行回缠,然后再用防水胶布包扎，包扎时要衔接好，以半幅宽度边压边进行缠绕，同时在包扎过程中收紧胶布，导线接头处两端用防水胶布封严密。
6、设备上压接的导线，多股的导线采用压线铜管或烫锡，按设计和厂家要求编号。
压接要牢结，不允许出现反圈现象，同一端子不能压接二根以上导线。
7、导线敷设连接完成后，应进行检查，无误后采用500V、量程为500MΩ的兆欧表，对导线线对地、线对屏蔽层等进行摇测，其绝缘电阻值不应低于20 MΩ。
注意不能带着消防设备进行线间摇测。
摇动速度应保持在120r/min 左右，读数时应采用1分钟后的读数为宜。
8、引入控制器的电缆或导线，应符合下列要求：1）、在接到控制器之前，用万用表对线间进行电阻测试，兆欧表对线对地绝缘测试（保证线间为等电位）。
2）、配线应整齐，不宜交叉，并应固定牢靠；3 ）、电缆芯线和所配导线的端部，均应标明编号，并与图纸一致，字迹应清晰且不易退色；4 ）、端子板的每个接线端，接线不得超过2 根；5 ）、电缆芯和导线在端子排压接后，应留有不小于200mm 的余量；6 ）、导线应绑扎成束；7 ）、导线穿管、线槽后，应将管口、槽口封堵。
五、报警设备安装技术要求1、从接线盒、线槽等处引到探测器底座、控制设备、扬声器的线路，采用金属软管保护，其长度不应大于1.5m。
2、底座安装：安装前先定好金属软管长度，其长度为感烟探测器甩线长度减掉150mm。
上端用连接器的螺纹头与之相连，用自攻螺钉把连接器的平板固定在预埋盒上；下端用连接器的螺纹头与之相连，用自攻螺钉把连接器的平板固定在吊顶矿棉板上。
3、走廊、房间的感烟探测器应居中布置，探测器至墙壁、梁边的水平距离，不应小于0.5m；探测器周围水平距离0.5m内，不应有遮挡物；探测器至空调送风口最近边的水平距离，不应小于1.5m；至多孔送风顶棚孔口的水平距离，不应小于0.5m；在宽度小于3m的内走道顶棚上安装探测器时，宜居中安装。
点型感温火灾探测器的安装间距，不应超过10m；点型感烟火灾探测器的安装间距，不应超过15m。
探测器至端墙的距离，不应大于安装间距的一半；探测器宜水平安装，当确需倾斜安装时，倾斜角不应大于45度，大于时应采取措施使其变成水平安装。
4、探测器安装在活动地板下的应做独立固定支架固定，不允许直接安装在活动地板下面或倒置安装在基础地面上；5、安装在轻钢龙骨吊顶或活动式（插板式）吊顶下面的探测器的盒必须与顶板固定好后再安装探测器。
6、底座接线时必须可靠压接或焊接。
当采用焊接时不得使用带腐蚀性的助焊剂。
7、探测器的确认灯应面向便于人员观察的主要入口方向，成排安装的探测器应与装修的灯具在同一条直线上。
8、探测器底座外接导线应留有15cm的余量，且在其端部应有明显的标记。
9、线型红外光束感烟火灾探测器的安装：当探测区域的高度不大于20m 时，光束轴线至顶棚的垂直距离宜为0.3～1.0m；当探测区域的高度大于20m 时，光束轴线距探测区域的地（楼）面高度不宜超过20m。
