火灾自动报警系统施工工艺

火灾报警系统施工工艺流程一、前期准备阶段：1.了解项目要求：了解项目建筑物的基本情况和要求，包括建筑结构、用途、面积等。

2.制定施工计划：根据项目要求，制定详细的施工计划，包括工期、材料、人员等方面。

3.准备施工材料：根据项目要求，准备所需的火灾报警设备、线缆等材料。

二、施工准备阶段：1.现场踏勘：到达工地后，进行现场踏勘，了解建筑物结构、电气布局等情况。

2.布线设计：根据建筑物的布局，制定火灾报警系统的布线设计方案。

3.制定施工方案：根据项目要求和布线设计方案，制定详细的施工方案。

三、施工实施阶段：1.穿线安装：根据布线设计方案，在建筑物内穿线，并安装线槽、电缆桥架等设备。

2.安装火灾报警设备：按照施工方案，安装火灾报警控制面板、感烟探测器、手动报警按钮等设备。

3.设备接线：将各个火灾报警设备与控制面板进行连接接线，并接通电源。

4.系统调试：安装完毕后，进行系统调试，检查设备是否正常运行，确保系统能够准确、及时地发出火灾报警信号。

5.报警控制设置：根据项目要求，设置火灾报警系统的工作逻辑和报警控制策略。

6.演练和培训：完成系统调试后，进行火灾演练和培训，确保工作人员熟悉火灾报警系统的使用方法和应急处理流程。

四、验收与维护阶段：1.系统验收：完成施工后，进行系统验收，包括排除故障、测试设备运行情况等。

2.编制技术资料：根据验收情况，编制火灾报警系统的技术资料，包括设计图纸、操作手册等。

3.系统维护：火灾报警系统安装完毕后，进行定期的系统维护工作，包括巡检、保养、维修等。

以上就是火灾报警系统施工工艺流程的详细介绍。

在实际施工中，施工人员需按照上述流程进行操作，确保火灾报警系统安装工作的顺利进行，从而提高建筑物的火灾安全性能。

同时，施工人员还需了解相关的法律法规和技术标准，确保施工质量达到要求，并保证系统的可靠性和稳定性。

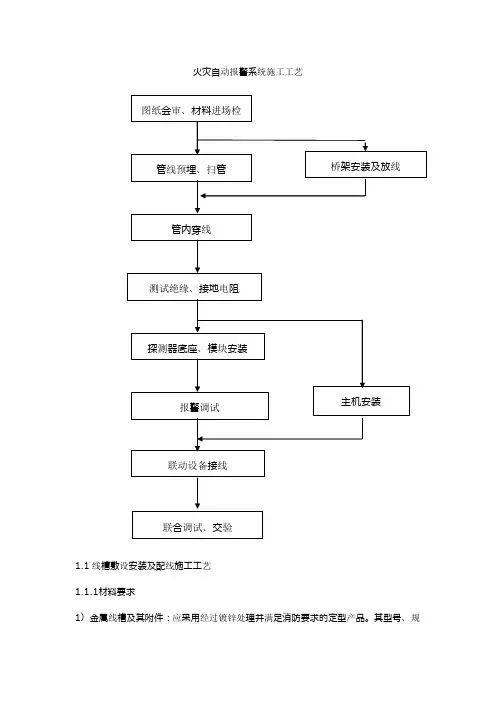

火灾自动报警系统施工工艺1.1线槽敷设安装及配线施工工艺1.1.1材料要求1）金属线槽及其附件：应采用经过镀锌处理并满足消防要求的定型产品。

其型号、规格应符合设计要求。

线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。

2）绝缘导线：其型号、规格必须符合设计要求，并有产品合格证。

3）金属膨胀螺栓：应根据容许拉力和剪力进行选择。

4）接线端子（接线鼻子）：选用时应根据导线截面及根数选用相应规格的接线端子。

5）辅助材料：钻头、电焊条、氧气、乙炔气、调合漆、焊锡、焊剂、橡胶绝缘带、塑料绝缘带、黑胶布等。

1.1.2主要施工机具1）铅笔、卷尺、线坠、粗线袋、锡锅、喷灯。

2）电工工具、手电钻、冲击钻、兆欧表、万用表、工具袋、工具箱、高凳等。

1.1.3作业条件1）配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。

2）顶棚和墙面的喷浆、油漆及壁纸全部完成后，方可进行线槽敷设及槽内配线。

3）竖井内土建湿作业全部完成。

1.1.4工艺流程1.1.5施工工艺1）弹线定位：根据设计图确定出进线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。

2）预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。

3）支架与吊架安装要求。

a)支架与吊架所用钢材应平直，无显著扭曲。

下料后长短偏差应在5mm范围内，切口处应无卷边、毛刺。

b)钢支架与吊架应焊接牢固，无显著变形、焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊、焊漏等缺陷。

c)支架与吊架应安装牢固，保证横平竖直，在有坡度的建筑物上安装支架与吊架应与建筑物有相同坡度。

d)固定支点间距一般不应大于l.5～2m。

消防火灾自动报警系统安装工艺一、施工工艺流程安装准备→消防系统配管及布线→探测器安装→火灾报警控制器安装→消防控制设备安装→系统调试。

二、电气施工方法及质量要求1.电气配管一般要求1.1当线路暗配时，电线保护管宜沿最近的路线敷设，并应减少弯曲。

埋入建筑物，构筑物内的电线保护管，与建筑物、构筑物表面的距离不应小于30mm。

1.2电线保护管的弯曲处，不应的折皱、凹陷和裂缝，且弯扁程度不应大于管外径的10%。

1.3当电线保护管遇下列情况之一时，中间应增设接线盒或拉线盒，且接线盒或拉线盒的位置应便于穿线。

1.4电气保护管的管口和切口要平滑，不应有毛刺，钢管连接处的管内表面应平整、光滑。

2.电气钢管敷设和连接2.1钢管的内壁、外壁均应作防腐处理。

当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两度沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。

设计有特殊要求时，应按设计规定进行防腐处理。

2.2钢管的连接符合下列要求：1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2—3扣。

螺纹表面应光滑、无缺损。

镀锌钢管和薄壁钢管必须采用螺纹连接或套管紧定螺钉连接，不得采用焊接。

2）采用套管连接时，套管长度宜为管外径1.5—3倍，管与管的对口处应位于套管的中心。

套管采用焊接连接时，焊缝应牢固严密；采用紧定螺钉连接时，螺钉应拧紧。

2.3钢管与盒(箱)或设备的连接应符合下列要求：暗配的黑色钢管与盒(箱)连接可采用焊接连接，管口宜高出盒(箱)内壁3—5mm,且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒(箱)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2—3扣。

2.4钢管的接地连接应符合下列要求：1)当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接。

2)镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。

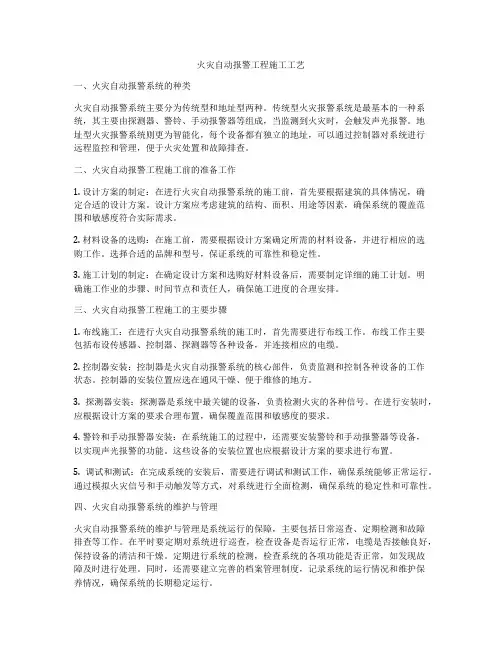

火灾自动报警工程施工工艺一、火灾自动报警系统的种类火灾自动报警系统主要分为传统型和地址型两种。

传统型火灾报警系统是最基本的一种系统，其主要由探测器、警铃、手动报警器等组成，当监测到火灾时，会触发声光报警。

地址型火灾报警系统则更为智能化，每个设备都有独立的地址，可以通过控制器对系统进行远程监控和管理，便于火灾处置和故障排查。

二、火灾自动报警工程施工前的准备工作1. 设计方案的制定：在进行火灾自动报警系统的施工前，首先要根据建筑的具体情况，确定合适的设计方案。

设计方案应考虑建筑的结构、面积、用途等因素，确保系统的覆盖范围和敏感度符合实际需求。

2. 材料设备的选购：在施工前，需要根据设计方案确定所需的材料设备，并进行相应的选购工作。

选择合适的品牌和型号，保证系统的可靠性和稳定性。

3. 施工计划的制定：在确定设计方案和选购好材料设备后，需要制定详细的施工计划。

明确施工作业的步骤、时间节点和责任人，确保施工进度的合理安排。

三、火灾自动报警工程施工的主要步骤1. 布线施工：在进行火灾自动报警系统的施工时，首先需要进行布线工作。

布线工作主要包括布设传感器、控制器、探测器等各种设备，并连接相应的电缆。

2. 控制器安装：控制器是火灾自动报警系统的核心部件，负责监测和控制各种设备的工作状态。

控制器的安装位置应选在通风干燥、便于维修的地方。

3. 探测器安装：探测器是系统中最关键的设备，负责检测火灾的各种信号。

在进行安装时，应根据设计方案的要求合理布置，确保覆盖范围和敏感度的要求。

4. 警铃和手动报警器安装：在系统施工的过程中，还需要安装警铃和手动报警器等设备，以实现声光报警的功能。

这些设备的安装位置也应根据设计方案的要求进行布置。

5. 调试和测试：在完成系统的安装后，需要进行调试和测试工作，确保系统能够正常运行。

通过模拟火灾信号和手动触发等方式，对系统进行全面检测，确保系统的稳定性和可靠性。

四、火灾自动报警系统的维护与管理火灾自动报警系统的维护与管理是系统运行的保障，主要包括日常巡查、定期检测和故障排查等工作。

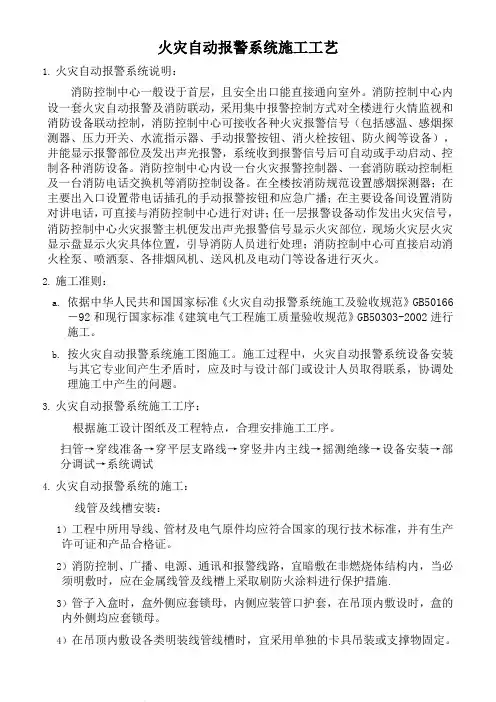

火灾自动报警系统施工工艺1.火灾自动报警系统说明：消防控制中心一般设于首层，且安全出口能直接通向室外。

消防控制中心内设一套火灾自动报警及消防联动，采用集中报警控制方式对全楼进行火情监视和消防设备联动控制，消防控制中心可接收各种火灾报警信号（包括感温、感烟探测器、压力开关、水流指示器、手动报警按钮、消火栓按钮、防火阀等设备），并能显示报警部位及发出声光报警，系统收到报警信号后可自动或手动启动、控制各种消防设备。

消防控制中心内设一台火灾报警控制器、一套消防联动控制柜及一台消防电话交换机等消防控制设备。

在全楼按消防规范设置感烟探测器；在主要出入口设置带电话插孔的手动报警按钮和应急广播；在主要设备间设置消防对讲电话，可直接与消防控制中心进行对讲；任一层报警设备动作发出火灾信号，消防控制中心火灾报警主机便发出声光报警信号显示火灾部位，现场火灾层火灾显示盘显示火灾具体位置，引导消防人员进行处理；消防控制中心可直接启动消火栓泵、喷洒泵、各排烟风机、送风机及电动门等设备进行灭火。

2.施工准则：a.依据中华人民共和国国家标准《火灾自动报警系统施工及验收规范》GB50166－92和现行国家标准《建筑电气工程施工质量验收规范》GB50303-2002进行施工。

b.按火灾自动报警系统施工图施工。

施工过程中，火灾自动报警系统设备安装与其它专业间产生矛盾时，应及时与设计部门或设计人员取得联系，协调处理施工中产生的问题。

3.火灾自动报警系统施工工序：根据施工设计图纸及工程特点，合理安排施工工序。

扫管→穿线准备→穿平层支路线→穿竖井内主线→摇测绝缘→设备安装→部分调试→系统调试4.火灾自动报警系统的施工：线管及线槽安装：1）工程中所用导线、管材及电气原件均应符合国家的现行技术标准，并有生产许可证和产品合格证。

2）消防控制、广播、电源、通讯和报警线路，宜暗敷在非燃烧体结构内，当必须明敷时，应在金属线管及线槽上采取刷防火涂料进行保护措施.3）管子入盒时，盒外侧应套锁母，内侧应装管口护套，在吊顶内敷设时，盒的内外侧均应套锁母。

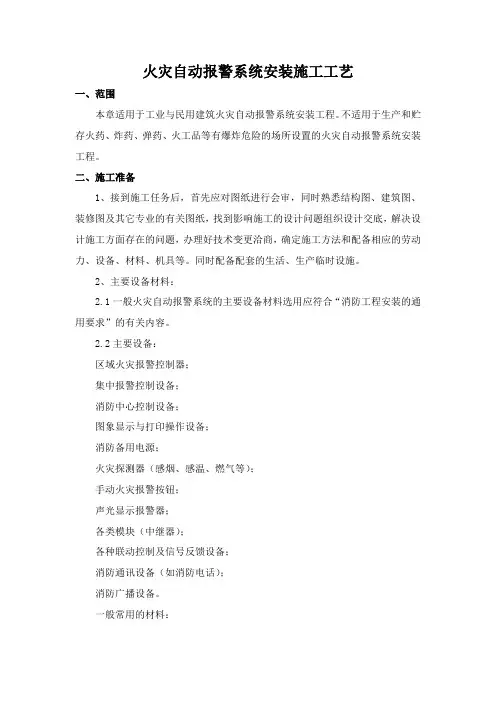

火灾自动报警系统安装施工工艺一、范围本章适用于工业与民用建筑火灾自动报警系统安装工程。

不适用于生产和贮存火药、炸药、弹药、火工品等有爆炸危险的场所设置的火灾自动报警系统安装工程。

二、施工准备1、接到施工任务后，首先应对图纸进行会审，同时熟悉结构图、建筑图、装修图及其它专业的有关图纸，找到影响施工的设计问题组织设计交底，解决设计施工方面存在的问题，办理好技术变更洽商，确定施工方法和配备相应的劳动力、设备、材料、机具等。

同时配备配套的生活、生产临时设施。

2、主要设备材料：2.1一般火灾自动报警系统的主要设备材料选用应符合“消防工程安装的通用要求”的有关内容。

2.2主要设备：区域火灾报警控制器；集中报警控制设备；消防中心控制设备；图象显示与打印操作设备；消防备用电源；火灾探测器（感烟、感温、燃气等）；手动火灾报警按钮；声光显示报警器；各类模块（中继器）；各种联动控制及信号反馈设备；消防通讯设备（如消防电话）；消防广播设备。

一般常用的材料：管材、型钢、线槽、电线、电缆、金属软管、防火徐料、异型塑料管、阻燃塑料管、接线盒、管箍、根母、护口、管卡子、焊条、氧气、乙炔、钢丝、铅丝、防锈漆、膨胀螺栓、胀塞、成套螺丝、焊油、焊锡、电池、机油、锯条、记号笔、绑带等。

3、主要机具：套丝机、套丝板、液压煨弯器、手动煨弯器、电焊机、气焊工具、台钻、手电钻、砂轮锯、电锤、开孔器、压线钳子、射钉枪、钢锯、手锤、活扳手、水平尺、直尺、角尺、钢卷尺、线坠、电烙铁、电炉子、锡锅、扁锉、圆锉、压力案子、压力钳子、电工工具、高凳、工具袋、工具箱、万能表、兆欧表、试铃、对讲电话、步话机、试烟器、手提电吹风机等机具。

4、劳动力配备：根据工程工期要求，合理安排施工进度和劳动力计划，作到保工期、保质量、保安全、配备的施工员、电工、焊工等应持证上岗。

5、编写施工方案和技术交底，组织施工人员根据工程特点进行交底和培训，使每个操作者应熟知技术、质量、安全消防的要求。

火灾自动报警系统安装工艺1. 简介火灾自动报警系统是现代建筑物中保障人员安全和财产安全的重要设备之一。

其安装工艺需要经过严格的规划、设计和施工，以确保系统的可靠性和有效性。

本文将介绍火灾自动报警系统的安装工艺和相关要点。

2. 系统设计在进行火灾自动报警系统的安装之前，需要进行系统设计。

系统设计的主要内容包括以下几个方面：2.1 火灾探测器的类型和布局根据建筑物的特点和使用要求，确定安装哪些类型的火灾探测器以及布局位置。

常见的火灾探测器有烟感探测器、温感探测器、传感探测器等。

根据不同的区域和需要，合理布局火灾探测器，以实现及早发现火灾迹象。

2.2 报警设备的选择根据建筑物的规模和需求，选择合适的报警设备。

常见的报警设备包括声光报警器、电话报警器、现场显示器等。

需要根据实际情况进行综合考虑，确保报警设备能够有效传达火灾警报。

2.3 配线和布线设计对于火灾自动报警系统的配线和布线设计，需要遵循相关标准和规范。

根据系统的需求和建筑物的结构，合理规划配线和布线路径，并严格遵守安全要求，确保系统的可靠性和稳定性。

3. 施工准备在进行火灾自动报警系统的安装之前，需要做好以下几个方面的准备工作：3.1 施工图纸的准备根据系统设计，制作详细的施工图纸。

施工图纸应包括系统布局图、配线图、接线图等内容，以便施工人员清晰地了解系统的安装要求。

3.2 材料和设备的采购根据系统设计和施工图纸，准备所需的材料和设备。

包括火灾探测器、报警设备、配线材料、接线端子等。

需要注意采购材料和设备的质量和品牌，确保其符合相关标准和规范。

3.3 人员培训和技术指导对施工人员进行必要的培训，使其了解系统的安装要求和操作流程。

同时，严格按照技术指导进行施工，确保施工质量和安全性。

4. 施工流程火灾自动报警系统的施工流程一般包括以下几个步骤：4.1 环境检查和准备在进行施工之前，需要对施工环境进行检查，确保环境没有影响系统正常安装的因素。

同时进行相应的准备工作，如搭建临时支架、布置工具和设备等。

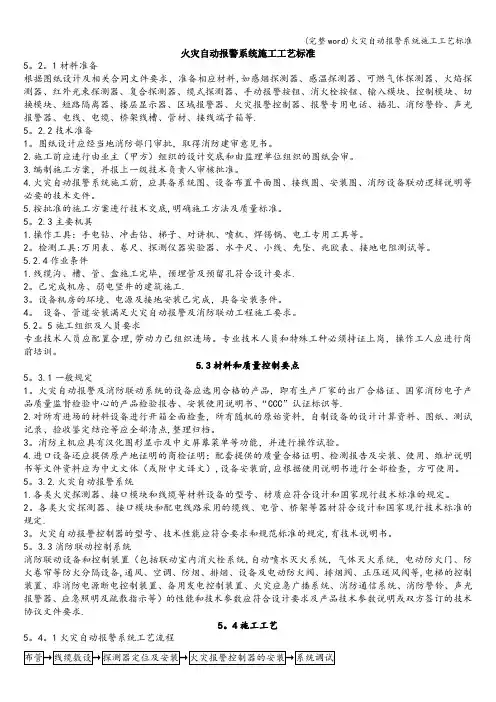

火灾自动报警系统施工工艺标准5。

2。

1材料准备根据图纸设计及相关合同文件要求，准备相应材料,如感烟探测器、感温探测器、可燃气体探测器、火焰探测器、红外光束探测器、复合探测器、缆式探测器、手动报警按钮、消火栓按钮、输入模块、控制模块、切换模块、短路隔离器、搂层显示器、区域报警器、火灾报警控制器、报警专用电话、插孔、消防警铃、声光报警器、电线、电缆、桥架线槽、管材、接线端子箱等.5。

2.2技术准备1。

图纸设计应经当地消防部门审批，取得消防建审意见书。

2.施工前应进行由业主（甲方）组织的设计交底和由监理单位组织的图纸会审。

3.编制施工方案，并报上一级技术负责人审核批准。

4.火灾自动报警系统施工前，应具备系统图、设备布置平面图、接线图、安装图、消防设备联动逻辑说明等必要的技术文件。

5.按批准的施工方案进行技术交底,明确施工方法及质量标准。

5。

2.3主要机具1.操作工具：手电钻、冲击钻、梯子、对讲机、喷机、焊锡锅、电工专用工具等。

2。

检测工具:万用表、卷尺、探测仪器实验器、水平尺、小线、先坠、兆欧表、接地电阻测试等。

5.2.4作业条件1.线缆沟、槽、管、盒施工完毕，预埋管及预留孔符合设计要求.2。

已完成机房、弱电竖井的建筑施工.3。

设备机房的环境、电源及接地安装已完成，具备安装条件。

4。

设备、管道安装满足火灾自动报警及消防联动工程施工要求。

5.2。

5施工组织及人员要求专业技术人员应配置合理,劳动力已组织进场。

专业技术人员和特殊工种必须持证上岗，操作工人应进行岗前培训。

5.3材料和质量控制要点5。

3.1一般规定1。

火灾自动报警及消防联动系统的设备应选用合格的产品，即有生产厂家的出厂合格证、国家消防电子产品质量监督检验中心的产品检验报告、安装使用说明书、“CCC”认证标识等.2.对所有进场的材料设备进行开箱全面检查，所有随机的原始资料，自制设备的设计计算资料、图纸、测试记录、验收鉴定结论等应全部清点,整理归档。

火灾自动报警系统安装施工工序一、工程准备火灾自动报警系统是保护人们生命财产安全的重要设备，安装过程需要严谨细致。

在进行安装施工之前，首先需要对工程进行准备工作。

包括确定系统布放位置、清理施工现场、准备安装所需的设备和材料等。

1.确定系统布放位置根据建筑物的结构和使用特点，确定火灾自动报警系统的布放位置，合理布局可以有效提高报警系统的覆盖范围和响应速度。

2.清理施工现场在安装施工开始之前，需要对施工现场进行彻底清理，确保施工区域干净整洁，便于施工人员操作和安装设备。

3.准备安装设备和材料根据工程设计方案，准备好所需的火灾自动报警系统设备和材料，确保施工进度顺利进行。

二、安装设备在完成工程准备后，接下来是安装火灾自动报警系统设备的环节。

按照设计方案和相关标准要求，进行设备的安装与连接。

1.安装主机和探测器首先需要安装主机和探测器，主机作为系统的核心控制设备，探测器用于监测火灾相关信息。

安装时需注意设备之间的连接和固定，确保系统正常运行。

2.连接报警器和显示器将报警器和显示器连接到主机上，实现对火灾信息的报警和显示。

合理设置报警器的位置，确保在发生火灾时能够及时响应。

3.调试系统安装完成后，需要对系统进行调试和检测，确保各个设备正常工作，系统功能完善。

可以通过模拟火灾信号进行测试，排除可能存在的问题。

三、系统联动安装施工完成后，需要对火灾自动报警系统进行联动设置，与其他设备或系统进行有效连接，提高火灾应急响应的效率与准确度。

1.与消防设施联动将火灾自动报警系统与消防设施，如喷淋系统、排烟系统等进行联动设置，实现火灾自动预警和扑救的智能化控制。

2.与建筑控制系统联动将火灾自动报警系统与建筑控制系统进行联动设置，可以实现火灾发生时的建筑物内外环境控制，提高逃生通道的疏散效率。

3.与报警中心联动将火灾自动报警系统联动至报警中心，实现火灾信息的快速传递和处理，确保火灾应急处置的及时有效。

四、系统验收最后一个工序是对已安装的火灾自动报警系统进行验收。

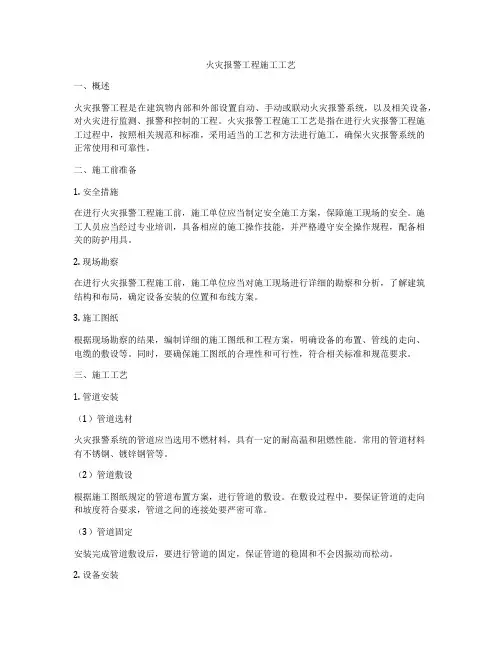

火灾报警工程施工工艺一、概述火灾报警工程是在建筑物内部和外部设置自动、手动或联动火灾报警系统，以及相关设备，对火灾进行监测、报警和控制的工程。

火灾报警工程施工工艺是指在进行火灾报警工程施工过程中，按照相关规范和标准，采用适当的工艺和方法进行施工，确保火灾报警系统的正常使用和可靠性。

二、施工前准备1. 安全措施在进行火灾报警工程施工前，施工单位应当制定安全施工方案，保障施工现场的安全。

施工人员应当经过专业培训，具备相应的施工操作技能，并严格遵守安全操作规程，配备相关的防护用具。

2. 现场勘察在进行火灾报警工程施工前，施工单位应当对施工现场进行详细的勘察和分析，了解建筑结构和布局，确定设备安装的位置和布线方案。

3. 施工图纸根据现场勘察的结果，编制详细的施工图纸和工程方案，明确设备的布置、管线的走向、电缆的敷设等。

同时，要确保施工图纸的合理性和可行性，符合相关标准和规范要求。

三、施工工艺1. 管道安装（1）管道选材火灾报警系统的管道应当选用不燃材料，具有一定的耐高温和阻燃性能。

常用的管道材料有不锈钢、镀锌钢管等。

（2）管道敷设根据施工图纸规定的管道布置方案，进行管道的敷设。

在敷设过程中，要保证管道的走向和坡度符合要求，管道之间的连接处要严密可靠。

（3）管道固定安装完成管道敷设后，要进行管道的固定，保证管道的稳固和不会因振动而松动。

2. 设备安装（1）设备选型根据建筑物的使用性质和规模，选择合适的火灾报警设备，包括火灾报警主机、火灾报警探测器、手动火灾报警按钮等。

设备的选型要符合相关规范和标准要求。

（2）设备安装按照施工图纸和方案要求，进行火灾报警设备的安装。

在安装过程中，要保证设备的位置合理、安装牢固，并严格按照设备说明书进行接线。

（3）设备调试安装完成后，对火灾报警设备进行调试，检查设备的功能是否正常、报警信号是否准确、联动控制是否可靠等，确保设备的正常运行。

3. 电气施工（1）电缆敷设根据施工图纸的要求，进行电缆的敷设和接线。

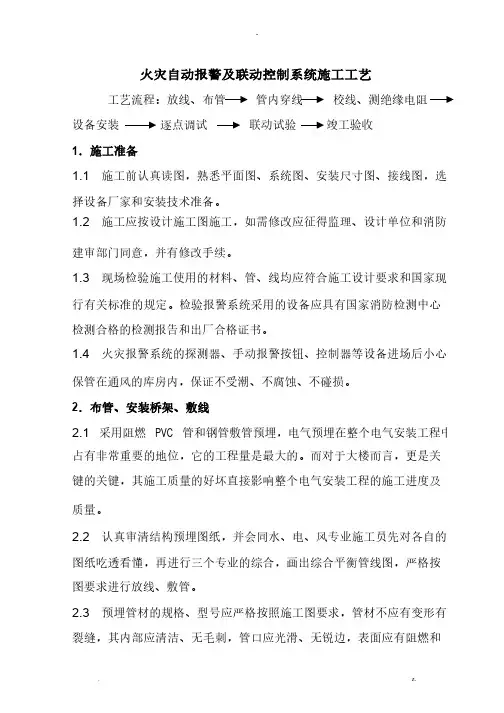

火灾自动报警及联动控制系统施工工艺校线、测绝缘电阻设备安装逐点调试联动试验竣工验收1．施工准备1.1施工前认真读图，熟悉平面图、系统图、安装尺寸图、接线图，选择设备厂家和安装技术准备。

1.2施工应按设计施工图施工，如需修改应征得监理、设计单位和消防建审部门同意，并有修改手续。

1.3现场检验施工使用的材料、管、线均应符合施工设计要求和国家现行有关标准的规定。

检验报警系统采用的设备应具有国家消防检测中心检测合格的检测报告和出厂合格证书。

1.4火灾报警系统的探测器、手动报警按钮、控制器等设备进场后小心保管在通风的库房内，保证不受潮、不腐蚀、不碰损。

2．布管、安装桥架、敷线2.1采用阻燃PVC管和钢管敷管预埋，电气预埋在整个电气安装工程中占有非常重要的地位，它的工程量是最大的。

而对于大楼而言，更是关键的关键，其施工质量的好坏直接影响整个电气安装工程的施工进度及质量。

2.2认真审清结构预埋图纸，并会同水、电、风专业施工员先对各自的图纸吃透看懂，再进行三个专业的综合，画出综合平衡管线图，严格按图要求进行放线、敷管。

2.3预埋管材的规格、型号应严格按照施工图要求，管材不应有变形有裂缝，其内部应清洁、无毛刺，管口应光滑、无锐边，表面应有阻燃和制造厂标记，并根据施工规*结合现场实际，合理地布置并与土建钢筋混凝土同步进行。

2.4预埋施工流程图：2.4管路超过下列长度时，应在便于接线处装设接线盒：2.4.1管子长度每超过30m，无弯曲时；2.4.2管子长度每超过20m，有一个弯曲时；2.4.3管子长度每超过10m，有二个弯曲时；2.4.4管子长度每超过8m，有三个弯曲时。

2.5PVC管的弯曲采用PVC弯曲器，弯曲处不应小于管外径的10倍；弯曲处不应有凹陷、裂缝和明显的弯扁；单根PVC管的直角弯不宜超过两个。

2.6管道敷设在不燃体的结构层内，且保护层厚度不宜小于30mm。

2.7预埋施工方法：做好预埋施工准备工作,如:线盒包扎【采用锯木面或牛皮纸填充紧密后，用宽胶带捆扎密封（并在接线盒胶带中心按强、弱电线路，打上不同油漆记号，便于拆模以后查找）管口处用PVC管堵塞堵严，外用胶布包札严密、打眼、定位等工作，并密切注意土建的进度，做好材料计划。

7.2.2火灾自动报警系统1）设备选择：a火灾自动报警系统主机功能火灾自动报警系统由设在该消防工程的消防控制中心的柜式火灾报警控制器（联动型）、消防电话系统和现场设备等组成，负责本工程的火灾预警、火警及消防指挥调度工作。

现场设备包括各类火灾探测器、手动报警按钮、输入模块、输入输出模块、隔离模块、消火栓报警按钮等。

火灾报警控制器，与控制中心火灾报警控制器组成火灾报警网络。

联网火灾报警控制器可以共享火警和设备动作信息，实现系统的互联互通。

消火栓泵重要设备，通过设置在消防控制中心的多线制手动控制盘远程手动控制设备的启停，也可以通过现场输入输出模块自动控制设备的启停，保证重要设备实施的可靠性。

b消防电话主机功能消防控制中心设置总线制消防电话主机，在重要机房设置配有消防电话模块的固定式消防电话分机，在走道和大厅等公共场所设置电话插孔，供消防或巡更保安人员与消防中心联络用。

c火灾自动报警系统功能该消防工程火灾自动报警及消防联动控制系统的主要作用是：极早监测到火灾发生情况，及时报警。

同时火灾报警控制器根据事先设定执行相应的联动灭火功能。

详细功能描述如下：①数据采集功能：在正常情况下，火灾报警控制器对整个系统的火灾报警实现时时监控，并能反映系统中各探测区域中探测设备、报警设备、联动设备情况及各火灾探测回路的故障。

②火灾报警功能：系统在自动模式下，当火灾探测器报警时，系统将自动启动报警区域内的声光火灾报警器，发出声光警报，提醒现场人员注意，并同时启动该区域内的消防联动设备。

系统在人工确认火警模式下，当探测器发出火灾报警信号时，消防值班人员借助其它手段如消防（对讲）电话等进行火灾确认后，通过控制器上的人工确认按钮，实施人工报警确认，启动控制器进入火灾处理程序。

③消防联动功能：系统在火灾确认后，即发出火灾声光报警，火灾信息显示、火灾打印记录等，同时还将进入消防联动模式，即对消防设备进行监控。

主要完成以下联动功能：能切断火灾发生区域的非消防电源、接通消防电源，并将控制信号传送至消防控制中心。

火灾自动报警及联动控制系统安装工程施工工艺本系统施工前要求认真熟悉施工图纸和有关设备的技术说明书、规范﹑规程和标准,以及施工的特殊要求.1管线的敷设（1）火灾自动报警及消防联动控制系统内容包括管线敷设、线路敷设、探测器底座的固定、接线、探测器安装、模块（板）和报警控制设备的固定、安装﹑接线、调试及联动功能试验试运行交工验收。

（2）配管时按照设计图和施工验收规范的要求,找准设备、设施的座标和标高,对管道的走向进行放线定位,调整与其它设备的距离;并按规定对所有的预埋箱（盒）及管口采取保护措施。

（3）按规范要求,凡直线段管长超过30M,或者管长超过20M有一个弯,管长超过12M有两个弯, 管长超过8M有三个弯时,给穿线造成困难的地方,采用加大一级管径或增设拉线盒的措施。

地下室的配管要采取加强防腐的措施。

（4）按照工艺操作规程进行配管、转变、接头连接和进箱盒连接，采取管堵帽、泡沫塑料堵口等措施,分别对不同的管口、盒口进行保护性堵塞以防止杂掉入线管。

（5）线管过变形缝的措施依照标准图D463（二）做法处理。

（6）凡需要剔槽配合处理的地方,应先划线定位,再剔槽，剔槽必须在土建外抹前进行。

（7）穿线前,用压缩空气吹扫管内杂物,并安上管护口保护。

（8）穿线和接线结束,应用500V摇表检查线路绝缘并严格记录，绝缘电阻不得小于20MΩ。

（9）穿线严格按照工艺规程进行,不得损伤绝缘层,线路不应有扭结。

（10）配管后,工长、班长、质监员应对照设计施工图作一次全面检查并填写隐蔽验收资料交现场有关人员核对签字。

（11）不同系统、不同电压等级、不同电流类别的线路,禁止穿在同一管内或线槽的同一槽孔内.在报警系统中,探测器回路信号线、控制器间的通信线、电源线也应分管敷设。

（12）火灾探测器的传输线路应选择不同颜色的绝缘导线,同一工程中相同功能（即用途相同）的绝缘导线颜色应一致,接线端子应有标号。

（13）导线在管内或线槽内不应有接头或扭线.导线的接头在接线盒内焊接或用端子连接.（14）管子入盒时,盒外侧应套锁母,内侧应装护口,在吊顶内敷设时,盒的内外侧均套锁母,采用单独的卡具吊装或支撑固定.（15）在管线敷设过程中,如因现场实际情况,需要对原设计管线走向或对接方式进行改动,必须事先征得同意。

火灾自动报警及控制系统安装施工工艺及安装施工方法一、安装施工工艺流程布管布线→火灾探测器→手动火灾报警按钮安装→火灾报警控制器安装→消防控制设备的安装→系统接地装置的安装→消防专用电话安装→系统调试→系统验收→维护管理。

二、安装施工方法1、布管布线火灾自动报警系统的布管布线应符合现行国家标准《电气装置工程施工及验收规范》的规定。

不同系统，不同电压等级，不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

导线在管内或线槽桥架内，不应有接头。

导线的接头是故障的隐患点，故需特别注意其绝缘包扎和连接牢靠。

敷设在多尘或潮湿场所管路的管口和管子连接处，均应作密封处理。

因为探测器有“十”极和“一”极，所以穿的线颜色应一致，切勿搞混。

“十”为红色，“一”为蓝色。

火灾自动报警系统导线敷设后，应对回路的导线用500V的兆欧表测量电阻，其对地绝缘电阻值不小于20M欧。

2、火灾探测器的安装探测器与底座应固定牢靠，其导线连接必须可靠压接或焊接，当采用焊接时，不得使用带腐蚀性的助焊剂。

探测器的底座外接导线，应留有不小于15cm的余量，入端处应有明显的标志。

探测器底座的穿线孔宜封堵，安装完毕后的探测器底座应采取保护措施。

探测器的确认灯应面向便于人员观察的主要入口方向，以便于值班人员能迅速找到探测器报警的具体位置，便于及时处理。

3、手动报警按钮的安装手动火灾报警按钮应安装牢固，并不得倾斜。

手动火灾报警按钮的外接导线应留有不少于10cm的余量，且在其端部应有明显标志。

如果手动火灾报警按钮和消防通信电话为一体，两者应单独布管，不能共管。

4、火灾报警控制器的安装火灾报警控制器在墙上安装时，其底边距地面高度不应小于 1.5m，落地安装时，其底宜高出地坪0.1～0.2m。

控制器安装牢固，不得倾斜。

安装在轻质墙上时，应采取加固措施。

引入控制器的电缆或导线应符合规范及设计要求。

控制器的接地，应牢固，并有明显标志。

5、消防控制设备的安装消防控制设备在安装前，应进行功能检查，不合格者，不得安装。

第1篇消防报警系统是保障人民生命财产安全的重要设施，其施工质量直接关系到消防报警系统的可靠性和有效性。

以下是消防报警工程施工的详细步骤：一、施工前准备1. 成立项目组：项目组应了解工程概况、图纸会审，审定最佳施工方案，依据土建大计划确定工期、进度计划及用工计划。

2. 制定材料计划：根据工程进度及施工图纸，合理提供现场实际用量计划，抄送采购部。

3. 办理开工手续：项目主管与建设及监理单位接触，办理资质、组织设计、开工报告等手续。

4. 组织施工人员进场：进行安全教育及技术交底，确保施工人员掌握消防报警系统的施工技能和安全操作规程。

二、施工工艺流程1. 火灾自动报警系统施工：（1）熟悉图纸：项目成员熟悉图纸，了解系统组成、功能及施工要求。

（2）设备进场报验：对火灾自动报警系统设备进行进场报验，确保设备质量。

（3）安装探测器：在指定位置安装感烟探测器、温感探测器、手动报警器等设备，并进行接线。

（4）布线：按照设计图纸进行布线，确保线路畅通、可靠。

（5）系统调试：对火灾自动报警系统进行调试，确保系统功能正常。

2. 消防广播系统施工：（1）设备进场报验：对消防广播系统设备进行进场报验，确保设备质量。

（2）安装扬声器：在指定位置安装扬声器，确保声音清晰、均匀。

（3）布线：按照设计图纸进行布线，确保线路畅通、可靠。

（4）系统调试：对消防广播系统进行调试，确保系统功能正常。

3. 系统联动与测试：（1）系统联动：将火灾自动报警系统、消防广播系统、消防水泵、消防风机等设备进行联动，确保系统协调运行。

（2）系统测试：对消防报警系统进行功能测试，确保系统性能达到设计要求。

三、工程验收与移交1. 工程验收：邀请消防部门、建设方、监理方进行工程验收，确保工程质量。

2. 移交售后服务：将消防报警系统移交给物业管理部门或使用单位，并提供售后服务。

四、后期维护与保养1. 定期检查：对消防报警系统进行定期检查，确保系统运行正常。

2. 故障处理：发现故障及时处理，确保消防报警系统始终保持良好状态。

火灾报警系统工程施工工艺及要求一、施工准备工作1.编制工程施工方案，并获得相关部门的批准；2.根据施工方案准备所需的施工材料、设备和人力资源；3.对施工区域进行详细的勘测和测量，并制定相应的施工布局和安全防护措施。

二、设备安装1.安装报警主机：根据设计要求，在合适的位置安装报警主机，并确保主机安装牢固、固定可靠；2.安装感温探测器和光电感烟探测器：根据设计方案和布防要求，在各个防火分区内安装感温探测器和光电感烟探测器，并保证其灵敏度和可靠性；3.安装手动火灾报警按钮：按照设计要求，合理设置手动火灾报警按钮的数量和位置，确保用户可以方便地触发火灾报警信号；4.安装声光报警器：根据设计方案和报警声光警报的要求，合理设置声光报警器的数量和位置，确保报警信号可以及时有效地传达给人员；5.安装火灾报警联动设备：根据设计要求，将火灾报警系统与其他安全设备（如消防设备、电梯、门禁系统等）进行联动，确保及时采取应急措施；6.安装报警设备的电源和布线：根据设计方案和布线要求，对报警设备进行电源供应和布线，确保设备正常运行。

三、系统调试与维护1.对安装的火灾报警设备进行系统调试，确保设备正常工作并能及时、准确地发出火灾报警信号；2.完成调试后，进行综合试验和系统测试，检查系统的整体运行情况和联动性能；3.制定系统维护计划，定期对火灾报警系统进行检测、维护和保养，保证系统的可靠性和稳定性；4.在系统投入使用后，进行操作培训，向用户提供操作手册和相关资料，确保用户能够正确、有效地使用火灾报警系统；5.做好系统的记录和档案管理，及时更新和保存相关资料和记录。

四、验收与交付1.完成工程施工后，按照相关部门的验收标准和程序进行验收；2.验收合格后，准备相关技术资料和证明文件，并提供给用户，同时进行交付；3.协助用户进行系统的接管和使用，并解答用户可能遇到的问题；4.完成交付后，与用户进行工程评价并整理用户的反馈意见，为今后的工程改进提供参考。

火灾自动报警系统安装施工工艺技术方案一、前期准备1.确定系统需求：根据建筑物的用途、规模和特殊要求，确定火灾自动报警系统的需求，包括火灾探测器、声光报警器、火警控制器等设备的种类和位置。

2.产品选型：根据系统需求，选取符合国家标准和建筑物特点的适当产品，确保其质量和性能达到要求。

3.设计方案：根据建筑物的布局和结构，制定详细的火灾自动报警系统设计方案，包括设备布置图、回路图、电源及布线方案等。

二、施工准备1.提前准备材料和设备：根据设计方案提前准备好所需的火灾探测器、声光报警器、火警控制器等设备，确保施工进度和质量。

2.搭建施工平台：根据施工需求，在建筑物内部搭建施工平台，以便安装和调试系统设备。

3.确定施工人员：确定施工人员的数量和岗位分工，确保施工过程的效率和质量。

4.准备必要工具和器材：根据施工需要，准备好必要的工具和器材，包括电动工具、安装螺丝、电缆等。

三、施工过程1.安装设备：按照设计方案，将火灾探测器、声光报警器和火警控制器等设备安装在预定位置上。

确保设备固定可靠、安全可靠，符合要求的。

2.布线和连接：根据设计方案，进行系统的电气布线和连接。

确保布线符合规范和安全要求，避免短路和漏电等问题。

3.调试电路：根据设计方案，进行系统的电路调试。

确保电路连接正常，各设备之间相互配合、协调一致，能够实现报警、连接与控制功能。

4.验收试验：对安装的火灾自动报警系统进行全面的验收试验，包括系统的火灾探测、报警、控制等功能的测试，确保其性能和功能可靠。

5.完善系统：根据验收试验的结果，对系统进行必要的调整和优化，确保系统运行稳定可靠，达到预期的效果。

6.编制施工报告和操作手册：根据施工过程和结果，编制相应的施工报告和操作手册，包括安装位置、设备参数、操作方法等内容，为后续的维护和管理提供参考。

四、安全和保障1.施工过程中应密切注意安全事项，确保施工人员的人身安全以及建筑物的安全。

2.施工现场应保持整洁有序，防止杂物堆积和施工污染。

火灾自动报警及控制系统安装施工方案及工艺方法一、系统设计方案1.根据建筑物的类型、用途和规模等因素，确定火灾自动报警及控制系统的布置、组网和覆盖范围。

2.根据国家相关标准和规范，确定系统所需的传感器、控制面板、报警器、联动设备等具体设备及其数量。

3.确定系统的电源供应方案，包括主电源和备用电源，以确保系统在断电情况下的正常工作。

二、安装施工方案1.安装传感器：根据设计方案，在建筑物的各个关键区域安装烟感传感器、温感传感器、气体传感器等。

传感器的安装位置应符合相关标准和规范，并采取防护措施，以免受到破坏或误操作。

2.安装控制设备：将控制面板等设备安装在安全、易于操作的位置，同时保证设备的固定牢固可靠，以免发生晃动或松动导致误报警或误操作。

3.安装报警器：根据设计方案，在建筑物的各个区域安装声光报警器或其他类型的报警器，以便及时发出警报信号，并引导人员疏散。

4.安装联动设备：将火灾自动报警及控制系统与其他设备（如喷淋系统、排烟系统等）进行联动设计，并进行相应的安装和调试。

5.布线和连接：根据设计方案，进行系统的布线和连接工作，确保各个设备之间的正常通信和数据传输。

三、工艺方法1.施工前的准备工作：包括制定详细的施工计划和工艺流程，准备所需的材料和设备，对施工现场进行清理和整理，确保施工的顺利进行。

2.施工过程管理：严格按照设计方案和施工图纸进行施工，确保每个环节的质量和安全。

对于关键部位，应进行质量检查和验收。

3.安全防护措施：在施工过程中，要严格遵守安全操作规程，配备必要的安全防护装备，如安全帽、防护眼镜、防护手套等，以确保施工人员的安全。

4.完工验收及培训：在系统安装完毕后，要进行系统的功能测试和验收，确保系统的性能符合设计要求。

同时，对于系统的操作和维护人员进行培训，使其熟练掌握系统的操作方法和日常维护技巧。

以上是火灾自动报警及控制系统的安装施工方案及工艺方法。

在实施过程中，要注重施工质量和安全，确保系统的可靠性和稳定性，以提高建筑物的火灾安全等级。
