本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==高频机作业指导书篇一：吸高频机作业指导书吸高频机作业指导书一：主旨：二：目的：三：操作步骤：1、首先检查电气开关是否正常、接地是否良好，一切检查无误后，接通电源，开启气泵，将开关调至手动后将上机模升高至顶部。
2、上机模升高至顶部后关闭电源开关，换上即将要生产的产品的配套模具，换模具时注意上模共有四个螺丝孔，分内外两款，因模具大小不一样，所以螺丝孔要相对应，模具装好后要检查确认螺丝已拧紧后方可加热，一般加热温度控制在100℃。
3、上模装好后接通加热电源就可以更换下模，首先检查下模的绝缘板是否有烧坏的现象，高温胶布是否有破损，如果有首先要进行更换，更换绝缘板时一定要把合金板材表面的污垢清洁干净后方可更换新的绝缘板，高温胶布不得超过两层。
4、上模预热好后手动下降与下模吻合，调模时要注意关掉高周波，前后左右的位置要一致，调好后固定下模。
5、根据所生产的产品大小与泡壳的厚度调试电流、电压、输出功率。
6、调试好后试产再进行微调，微调达标后再量产。
7、质量要求：吸好后的产品周边花纹要清晰，无残缺、居中、不偏斜，卡锁无倒放的现象，废边撕掉后无残缺、无飞边毛刺的现象。
8、安全注意事项：调试机时更换模具时一定要调到手动开关，自动状态情形下身体的任何肢体部分不得进入模具的行程范围内，必须保证紧急制动开关是有效的，肢体部分不得触碰加热板，上升高度一定要适中，不得低于下模15CM。
篇二：高频钎焊机安全操作作业指导书高频钎焊机安全操作作业指导书1.0. 目的:1.1. 为保证产品质量,规范钎焊作业,保证工作人员的人身安全以及产品质量的稳定性和可靠性。
2.0. 适用范围:2.1. 本程序适用于钎焊操作作业以及新员工培训。
3.0. 操作要求:3.1. 安装要求：3.1.1. 接好地线，把机组电源接到外部电网，把冷却循环水的进出水口接入用户准备好的冷却水池。
目 录一 安全信息 ---------------------------------------------------------------------------------------- 11 重要的安全标识符号 ------------------------------------------------- 12 安全注意事项 ------------------------------------------------------- 13 设备使用注意事项 --------------------------------------------------- 14 液冷系统使用注意事项 ----------------------------------------------- 2二 接收、搬运和储存 ---------------------------------------------------------------------------- 2 1接收---------------------------------------------------------------- 22 搬运 --------------------------------------------------------------- 33 开箱处理 ----------------------------------------------------------- 34 储存 --------------------------------------------------------------- 4三 产品概述 ---------------------------------------------------------------------------------------- 41 产品特点 ----------------------------------------------------------- 42 工作原理 ----------------------------------------------------------- 63 产品构成 ----------------------------------------------------------- 6四 安裝-----------------------------------------------------------------------------------------------61 安装前的检查 ------------------------------------------------------- 62 机械安装 ----------------------------------------------------------- 73 电气安装 ----------------------------------------------------------- 7五 主要技术性能和技术参数 ----------------------------------------------------------------- 81 产品使用条件 ------------------------------------------------------- 82 主要技术参数 ------------------------------------------------------- 83 设备的功能 --------------------------------------------------------- 8六 操作使用说明 --------------------------------------------------------------------------------- 101 设备的使用 -------------------------------------------------------- 102 控制终端操作和显示功能说明 ---------------------------------------- 12七 设备的调试 ------------------------------------------------------------------------------------ 221 调试步骤 ---------------------------------------------------------- 22八 设备的维护保养 ------------------------------------------------------------------------------ 241 正常运行维护 ------------------------------------------------------ 242 定期维护及保养 ---------------------------------------------------- 24九 高频电源常见故障原因分析及处理 ------------------------------------------------------ 251 电场开路 ---------------------------------------------------------- 252 电场短路 ---------------------------------------------------------- 26九 附 录 -----------------------------------------------------------------------------------------271一 安全信息1 重要的安全标识符号警告：表示对人体有危险。

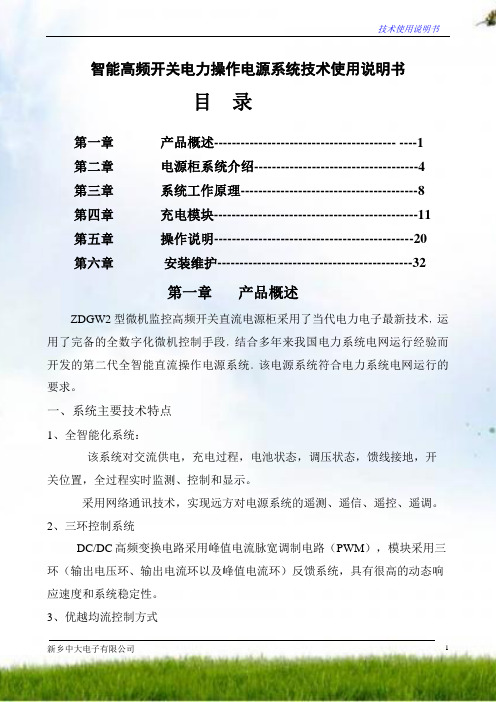

智能高频开关电力操作电源系统技术使用说明书目录第一章产品概述----------------------------------------- ----1第二章电源柜系统介绍-------------------------------------4第三章系统工作原理----------------------------------------8第四章充电模块----------------------------------------------11第五章操作说明---------------------------------------------20第六章安装维护--------------------------------------------32第一章产品概述ZDGW2型微机监控高频开关直流电源柜采用了当代电力电子最新技术，运用了完备的全数字化微机控制手段，结合多年来我国电力系统电网运行经验而开发的第二代全智能直流操作电源系统。
该电源系统符合电力系统电网运行的要求。
一、系统主要技术特点1、全智能化系统：该系统对交流供电，充电过程，电池状态，调压状态，馈线接地，开关位置，全过程实时监测、控制和显示。
采用网络通讯技术，实现远方对电源系统的遥测、遥信、遥控、遥调。
2、三环控制系统DC/DC高频变换电路采用峰值电流脉宽调制电路（PWM），模块采用三环（输出电压环、输出电流环以及峰值电流环）反馈系统，具有很高的动态响应速度和系统稳定性。
3、优越均流控制方式本系统采用硬件低差自主均流技术，模块并机时，不均流度在1.5%～3%之间，具有很好的动态均流特性。
4、交流输入范围宽交流输入范围宽达304-456VAC（单相176-264VAC），在电力供应状况复杂的地区亦能可靠的工作。
5、完全热插拔功能，整流模块即插即用，便于检修和维护。
6、采用多级管理技术，保证系统部分故障时能正常运行。
二、系统主要性能指标输出电压范围：194～291VDC连续可调输出稳压精度：≤±0.1%输出纹波系数：≤±0.05%输出限压： 270V DC（用户可设定）输出过压告警：270V DC （用户设定）输出欠压告警：198V DC （用户设定）输入过压告警： 437V AC输入欠压告警：323V AC综合效率：≥90%可靠性指标：MTBF≥10万小时绝缘电组：≥20M绝缘强度：≥2KV AC/50Hz 1min系统噪声：≤50dBEMI：符合VDC0878 CLASSA安全规定：IEC 950外形尺寸：2260mm×800mm×600mm（高×宽×深）2360mm×800mm×600mm也可根据用户需要进行设计第二章系统介绍一、系统构成ZDDW2 系列标准电力操作电源系统根据用户的使用要求，可提供下列三种不同的系统，供用户选择，它们是：标准一体柜系统：充电、馈电合并在一个机柜里，最多可配4个充电模块。
高频整流机使用操作说明书一、关于本说明书本说明书主要给您提供DD-606、DD-808糸列开关电源的安装、使用、检测方法，在您使用本公司电源产品之前请阅读本说明二、开关电源基本知识开关电源（Switching Power Supply ）是一种以半导体功率器件为开关元件，采用闭环控制模式，具备自动保护功能，实现电源形态转变的变流设备。
其主要特点是主电路工作在开关状态，同时开关频率较高。
其工作过程见下图：三、风冷电源主要部件名1 、电压表2 、电流表3、启动开关4、输出调节5 、稳压/稳流选择开关6、复位按钮7 、计时器8 、工作指示灯9 、温度指示灯10、故障指示灯11 、报警器四、使用环境1、海拔高度不超过1000 米。
2、相对湿度：月平均最大相对湿度为90% ，最低15% 。
3、使用环境温度不得超过下列极限：（ 1 ）最高环境空气温度40 ℃（ 2 ）月平均环境空气温度35 ℃（ 3 ）最低环境空气温度-15 ℃4 、工作场所应无严重影响产品使用的易燃、易爆及强腐蚀性介质，无剧烈震动和颠簸。
5 、除非采取防护措施，否则产品不得在室外使用。
6 、水冷电源进水水质要求：PH 值:6.5～8.5硬度：≦6mmol/l温度：5～40℃压力：0.2～0.5Mpa五．使用方法1 、准备①将工频交流电通过空气开关正确接入电源，并将直流输出端按极性要求用规定螺栓与电镀设备引线紧固连接。
②将输出调节电位器旋至最小位置处。
③设定工作时间，（时间S为妙计时单位，M为分钟计时单位，H为小时计时单位）。
④启动开关，工作指示灯会亮。
⑤到设定的工作时间以后电源会自动停止工作，并发出报警的声音。
⑥按下复位按钮机器会自动重复上次设定的时间计时工作，并停止报警。
⑦温度指示灯亮时，机器会自动停止工作，表示机器内部温度过高，请检查冷却风扇是否损坏。
⑧故障指示灯亮时，请立刻关掉机器电源开关，并且联系厂家。
2 、开机（特别注意水冷机器必须先开水，再开电）闭合空气开关，检查风向或水路( 风冷方式时需检查风机旋转方向是否与标识方向一致，水冷方式时要检查水量是否符合要求) ，闭合启动开关，待工作指示灯亮后，根据工艺要求调节电位器，使电压表和电流表指示适当值。
龙净环保 L O N G K I N G高频高压整流设备使用说明书福建龙净环保股份有限公司 F U J I A N L O N G K I N G C O ., L T D .目录第一章产品概述---------------------------------------------------------------------------------- 21、产品特点： -------------------------------------------------------- 22、工作原理 ---------------------------------------------------------- 43、产品构成 ---------------------------------------------------------- 4第二章主要技术性能和技术参数------------------------------------------------------------- 51、产品使用条件 ------------------------------------------------------ 52、主要技术参数 ------------------------------------------------------ 53、设备的功能 -------------------------------------------------------- 6第三章验收与安装------------------------------------------------------------------------------- 71、基本信息 ---------------------------------------------------------- 72、接收搬运储存 ------------------------------------------------------ 73、设备的安装 -------------------------------------------------------- 9第四章操作使用说明-------------------------------------------------------------------------- 101、设备的使用 ------------------------------------------------------- 102、控制终端操作和显示功能说明 --------------------------------------- 11第五章设备的调试----------------------------------------------------------------------------- 23 1、调试步骤 --------------------------------------------------------- 23第六章设备的维护保养----------------------------------------------------------------------- 241、正常运行维护 ----------------------------------------------------- 242、定期维护及保养 --------------------------------------------------- 25第七章产品的成套性和备件----------------------------------------------------------------- 25 第八章附录 ----------------------------------------------------------------------------------- 25第一章产品概述电除尘用高频高压整流设备（简称高频电源）可配套各类除尘设备广泛应用于电力、冶金、建材、轻工、化工等众多行业的烟气粉尘治理，是一种高效除尘、保护环境的重要设备。
文件制修订记录1.0目的/Aim:1.1为操作者提供使用说明,确保使用者及设备的安全。
2.0参考文件/Reference Instruction:2.1 相关设备的操作说明书3.0设备/材料/ Equipment/Material:3.1 高频感应加热机 JF-254.0准备/要求/Prepare/Requirement:4.1确保输入电压为三相380伏，功率4KW。
5.0安全/维护/Safety/Maintenance:5.1 日常维护5.2.1 当设备出现故障时，请立即关闭电源并通知专职维修人员到现场检查。
5.2.2 未经培训且未经设备管理部门允许，请不要打开设备外壳触摸内部电路。
5.2.3 当发生异常情况时,请立即关闭面板上的开关，当异常情况排除后，方可将合上开关。
6.0操作程序/Operation Process:6.1 开机操作程序6.1.1先合上电源开关，再合上主机上的总电源开关，再合上面板上的开关。
6.1.2 打开冷却水，观察出水管有一定出水流量。
6.1.3将待加热工件放入感应圈中。
选择手动或自动工作状态。
6.1.4 手动操作规程A、将选择开关拔到手动位置B、调节加热功率旋钮至合适位置。
C、按一下操作面板的启动按钮，或踩下脚踏开关，开始加热；此时工作指示灯闪烁，机器嘀嘀响，数显表显示输出加热电流的大小，电流越大，加热越快，时间显示加热的时间。
D、按一下操作面板上的停止按钮，或松开脚踏开关，加热停止。
6.1.5 自动操作规程A、将选择开关拔到自动位置。
B、调节加热功率旋钮至合适位置。
C、设置加热、保温、冷却时间。
D、按一下操作面板的启动按钮，或踩下脚踏开关，开始加热；此时工作指示灯闪烁，机器嘀嘀响，加热灯亮，数显表显示输出加热电流的大小，电流越大，加热越快，时间显示加热的时间。
E、加热时间结束时，开始保温过程，此时工作指示灯继续闪烁，机器嘀嘀响，保温灯亮，数显表显示输出保温电流的大小，电流越大，加热越快，时间显示保温的时间。
CW-XJH-3.2KW,CW-XJH-4.5KW,CW-XJH-6.0KW单头超高频感应加热焊接机使用说明书1、输入电源电压：220V AC单相2、冷却水水质要求：水质清洁，水温<30℃，水压>0.3MPa。
一、前言CW-XJH-3.2KW,CW-XJH-4.5KW,CW-XJH-6.0KW型超高频加热焊接机,是我公司独家开发研制生产的一种高新技术产品,体积小,功率高,在首饰,小五金,电子,模具,玩具,机床刀具,灯饰,锯片等制造行业中,是电子管高频焊接机升级换代的最新产品,该机广泛应用于焊接高档眼镜框架,金银首饰及各种小配件,钓具.薄板和纤细线材，锯片等焊接处理,也适用于金属材料表面热处理加工.二、技术条件1.CW-XJH-6.0KW2.输入电源：220V AC静态输入功率<90W满载输入功率=6.0KW3.高频输出功率：6.0KW频率: 1100-2000KHZ功率连续可变0-99%4.工作环境：温度0-40℃湿度＜98%(无凝水)5.体积：主机320×210×330MM高频头240×130×115MM6.重量：19kg7.水压要求：>0.3Mpa8.工作方式:断续要求清洁,进水温25℃以上，40℃以下,否则会导致机器损坏.（用冷水机来冷却循环水的用户特别注意水温不能低于25℃，以免机内结露造成元件短路损坏机器，影响生产。
）四、系统结构（1）前面板(2)后面板（3）分机后板0.工作1.频率捕捉2.水压报警3.水温报警4.功率显示 5.功率设置6.脚踏开关插头7.船形开关8.电源线9.空气开关10.高频输出11.主机进水12高频输出13.主机出水14分机进水15分机进水五、故障现象与排除安装维护指南第一部分：冷却水安装维护一、安装1、冷却水连接：（1）对冷却水的要求：水冷却对感应加热设备极其重要，水质不好，将导致设备内部产生锈蚀、结垢、堵塞，将直接导致设备损坏。
此外，设备内部若干带电部分因需水冷却而使水带电，水质不好，将增加产品触电的危险。
（2）对冷却水的技术要求：●水流量；≥6L/min●最小水压力：0.2MPa●进水口最高温度:35℃●水质要求：PH值在2.0—9.0之间(即略显碱性)氯化物含量＜20PPm硝酸盐含量＜10 PPm碳酸钙含量＜250 PPm25℃下的电阻率＞2500 Ω.CM总溶解固体杂质含量＜250 PPm无固体杂质析出的温度T＜57℃必要时加入消磁剂,防腐剂以及二乙醇(含量最多千分之四)的抗凝剂。
a)推荐使用冷却水：蒸馏水——软化水——纯净水——经过滤的自来水b)严禁使用的冷却水：海水、盐水、未经过滤的河水和井水c)推荐供水方式：封闭循环供水+水冷却热交换器d)冷却水与设备的连接i.连接进水管至设备（主机）后部，连接出水管到设备（主机）后部，并用喉箍锁紧C、分别连接进出水到感应圈二、冷却水的作用：1）冷却感应线圈2）冷却感应加热设备内部功率组件和高频变压器三、冷却水的要求：1）进水口水温：＜40℃2）压力：＞0.2Mpa3)流量：5-10L/分,出水口最高水温不超过70℃4)水质：洁净的软化水四、冷却水的水质至关重要.保修期内，由于水不合以上及如下要求而损毁机器，不属于保修范围，而列入维修收费范围。
如水中带有泥沙、铁锈、纤维、毛发等物将严重堵塞设备冷却管道，造成水流量小，降低冷却效果，引起设备内部功率器件烧损，管道烧穿，造成停工停产。
高硬度水质或石灰岩水质中含有大量的钙、镁等离子，长时间工作，设备内部的散热器及冷却管道中将形成厚厚的水垢，堵隔水的冷却作用，同样会导致设备内部功率器件烧损。
一、常用的冷却水系统1、自来水—直接用自来水作冷却水，出水流走，这种方法最简易，但长期使用时易造成浪费。
建议用于设备不常用的场合。
图12、封闭循环供水—客户自建一个储水箱或储水池，用水泵对设备进行供水，设备出水再流回水池。
见下图。
这种冷却水方法比较常用，即省水又简单易行。
但是水池一定要定期续水，每月彻底清洗换水，以保证水池中的水洁净，不易结垢。
水池体积要足够大，以保证水池的水温低于40℃。
水池的体积和水泵的参数，根据设备功率大小和设备工作时间来定，参考如下：图2 1、闭循环供水+水冷却热交换器：图32、冷水装置-----用专业的冷水装置，保持水温工作在25℃左右，对设备有最好的冷却效果，如果资金允许，应该是首选。
使用冷水机后，可大大降低设备的故障率。
用冷水机时水温不可调得太低，一般控制在25℃左右,如果太低,低于水的露点后,会在设备内部结露,引发绝缘下降和打火等故障;3、适用于普通水质，屡去泥沙，但过滤效果相对较差。
水阀图46、净水或滤水装置的滤芯请及时清理或更换。
设备冷却水安装中的几个问题设备需要水冷的分以下几个部分：1、感应圈2、逆变器和功率件3、高频变压器。
其中，冷却感应器的出水很热，其它出水不会有明显的温升，所以条件允许的话，将感应器冷却出水和设备冷却出水分开。
以防高温对设备产生损害。
对于水质较差的用户，可单独为设备内部冷却提供较好的冷却水，防止功率器件损坏，感应器冷却用一般水即可。
如图所示：图5设备出水不要连接在一起。
冷却水箱高出出水口时的处理方法1、当冷却水箱放在房顶，设备回水要流回水箱，反回的压力很大，对设备的冷却效果大大降低。
2、整个冷却水系统压力大，流速小，水温高，容易引起设备内部水管爆裂而毁坏设备。
第二部分设备安装环境及维护一、设备的使用环境要求1、清洁，通风良好。
2、无腐蚀性气体3、无金属粉尘4、无潮湿，无高温。
二、恶劣环境引发的设备问题设备内部全部都是电子线路，尽管大多数零件都已做了很好的绝缘防潮处理，但有部分零件如电路板，功率器件的接头部位等，无法进行绝缘处理。
而设备周围存在的腐蚀性气体，金属粉尘、水分等都会引发绝缘下降，造成设备内部打火，继而引发更大的设备损坏，以下是几种常见的恶劣环境分析；1、腐蚀性气体如清洗金属用的硝酸溶液，挥发在空气中对设备内部的电路板有强烈的腐蚀作用，会极大的增加设备的故障率。
2、金属粉尘当空气中的金属粉尘处理不当，进入设备后容易引起短路，从而造成设备容易损坏。
3、潮湿天气时，或热处理等工作场合，由于喷水或喷淬火液，造成设备周围湿气很大，设备内部零件上都会凝结水珠，造成设备内部绝缘下降，引发设备内部打火等故障，严重时，会造成主要功率器件损坏，造成很大的损失。
4、高温设备内部电子组件如半导体组件，电容等损坏温度约为85℃—125℃，设备工作时，所有内部组件都会发热而使设备内部温度升高，当设备受到辐射，日光曝晒或工作环境温度过高时，由于散热条件不好，会引起设备内部组件温度过高而引发损坏。
三、设备日常维护针对以上这些问题，为保证设备正常使用，节省维护成本，减少维护带来的损失，要求对设备进行合理的预防性维护。
1、安装足够的通风设施，保持工作环境清洁。
2、选用分体设备，将主机隔离在离污染源较远的地方。
3、将设备外壳全部封住，去掉设备内部风扇，尽量减少有害气体的侵入。
4、潮湿季节使用设备时，要注意以下几点：A、设备放置几天后，重新用时，先打开设备外壳，用吹风稍微烘干。
或者先将设备电源打开一个小时后，再启动加热。
B、短时停工或晚上放工时，可不关掉电源，保持设备风扇继续工作。
C、每周开机检查设备，如果发现设备内部水垢请及时处理。
5、定期对设备进行开机维护，保持设备内部清洁；但设备的维护工作由专业电工来进行。
6、采用我公司配送的脚踏开关或遥控盒来控制设备，减少设备面板上按钮的使用几率，避免操作者人为造成对面板损坏。
第三部分设备电力安装及维护设备电力安装的几个参数：1、配电量针对所购买的设备，要选用足够的电力容量，如果电力容量不足，可能会导致设备工作时，电压不稳定或电压过低，使设备无法正常工作。
2、工作开关请按设备安装图上要求，选用合适的开关和保险丝。
建议选择合适的空气开关。
选择空气开关时要注意与设备相匹配达到正常的开关和保护作用。
3、电源线按照设备安装图上的要求，选用铜电缆作为设备电源线。
电缆线线径要足够与设备匹配。
建议使用国标电缆线作为电源线。
4、安装电缆时注意事项A、安装人员应具备从事电工经验。
B、安装设备电源线时，要用线鼻子将电缆压紧后，用铜螺丝紧紧固定在电源接线柱上。
C、从供电箱或变压器的接头，应采用正确的连接方法，确保连接的稳定性和可靠性。
D、要选用足够大的线鼻子，和足够大的铜连接螺丝。
E、单相电220V连接时，一端要接零线，不能接在水管上用地线来代替；第四部分设备修理1、设备的修理，必须由专业的电工来进行。
2、设备出现故障时，请按以下方法进行A、先将设备功率调到最小。
B、去掉脚踏开关等外围其它控制仪器。
C、自控型设备，将设备置于手动工作状态。
D、按照设备说明书之简易故障指南来操作。
E、在上述状态下，试验设备，按说明书指引，确定发生故障的性质，然后致电我公司维修部专业人员。
